Tiêu chuẩn IP (Ingress Protection) là hệ thống phân loại mức độ bảo vệ lớp vỏ của thiết bị điện chống lại sự xâm nhập của vật thể rắn và chất lỏng, được quy định bởi Ủy ban Kỹ thuật Điện Quốc tế (IEC) dưới mã tiêu chuẩn IEC 60529. Cấu trúc mã IP bao gồm hai chữ số: chữ số thứ nhất (từ 0 đến 6) thể hiện khả năng chống bụi, chữ số thứ hai (từ 0 đến 8 hoặc 9K) thể hiện khả năng chống nước. Các cấp bảo vệ phổ biến như IP65 (chống bụi hoàn toàn, chống tia nước), IP67 (chống ngâm nước tạm thời ở độ sâu 1 mét trong 30 phút) được ứng dụng rộng rãi làm thước đo chất lượng cho thiết bị điện tử, điện công nghiệp và hàng không vũ trụ.

1. Khái niệm tiêu chuẩn IP trong kỹ thuật điện

Khi tìm hiểu về các thiết bị điện tử hoặc công nghiệp, người dùng thường bắt gặp các thông số như IP65 hay IP67 trên vỏ hộp. Việc hiểu rõ khái niệm tiêu chuẩn IP sẽ giúp chúng ta đánh giá chính xác độ bền của sản phẩm trước các tác động từ môi trường.

1.1. Định nghĩa từ Ủy ban Kỹ thuật Điện Quốc tế (IEC)

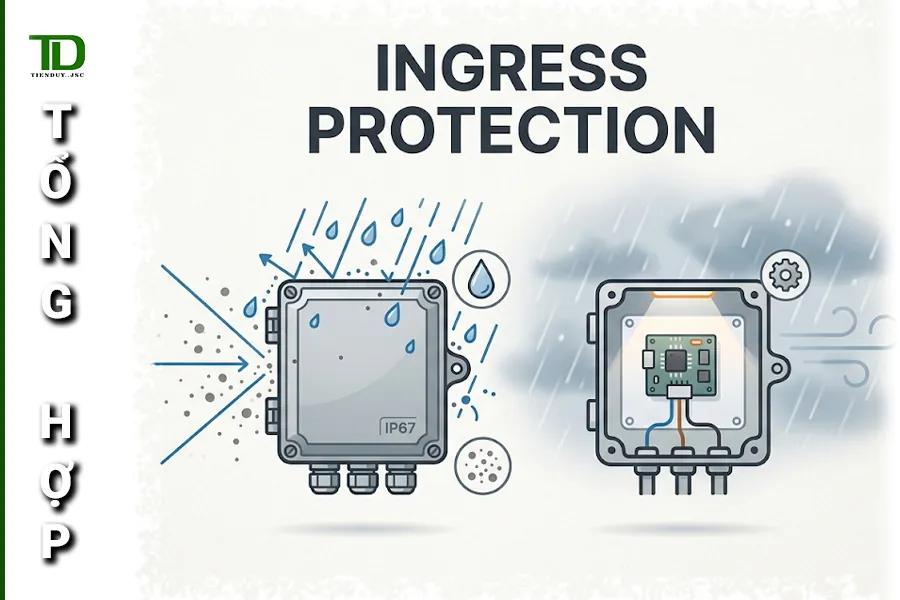

Tiêu chuẩn IP là viết tắt của cụm từ Ingress Protection, dịch ra tiếng Việt có nghĩa là bảo vệ chống xâm nhập. Hệ thống phân loại này được ban hành và quản lý bởi Ủy ban Kỹ thuật Điện Quốc tế thông qua tài liệu kỹ thuật mang mã số IEC 60529. Mục đích chính của bộ quy chuẩn này là cung cấp một hệ thống đánh giá khách quan về khả năng bảo vệ lớp vỏ của các thiết bị điện. Thay vì sử dụng các thuật ngữ chung chung như chống nước hay chống bụi, IEC 60529 đưa ra các bài kiểm tra vật lý cụ thể trong phòng thí nghiệm. Kết quả của các bài kiểm tra này sẽ quyết định thiết bị đạt được mức độ bảo vệ nào trước sự xâm nhập của vật thể rắn và chất lỏng.

1.2. Cấu trúc mã hóa của chỉ số Ingress Protection

Một mã tiêu chuẩn IP hoàn chỉnh thường bao gồm hai chữ cái đầu đi kèm với hai chữ số phía sau. Chữ số đầu tiên đại diện cho mức độ bảo vệ thiết bị khỏi các vật thể rắn, bao gồm cả những hạt bụi có kích thước siêu nhỏ. Chữ số thứ hai thể hiện khả năng ngăn chặn sự xâm nhập của nước ở các áp lực và góc độ khác nhau. Trong một số trường hợp đặc biệt, nếu thiết bị không được kiểm tra một trong hai yếu tố này, chữ số tương ứng sẽ được thay thế bằng chữ X in hoa. Cách mã hóa logic này giúp các kỹ sư và người tiêu dùng dễ dàng đọc hiểu thông số kỹ thuật chỉ qua một ánh nhìn.

2. Bảng tra cứu cấp bảo vệ IP theo chuẩn IEC 60529

Để đọc hiểu chính xác thông số của thiết bị, người dùng cần đối chiếu các chữ số với hệ thống phân loại quốc tế. Dưới đây là phần giải nghĩa chi tiết từng cấp độ dựa trên tài liệu kỹ thuật của IEC.

2.1. Chữ số thứ nhất – Khả năng chống bụi và vật thể rắn

Chữ số đầu tiên trong tiêu chuẩn IP có giá trị chạy từ 0 đến 6, tương ứng với mức độ bảo vệ tăng dần đối với vật thể rắn. Ở các mức thấp từ 1 đến 4, lớp vỏ chủ yếu ngăn chặn các vật thể lớn như bàn tay, ngón tay hoặc dụng cụ cơ khí chạm vào mạch điện bên trong. Khi đạt đến mức 5, thiết bị đã có khả năng chống bụi ở mức độ khá tốt, bụi vẫn có thể lọt vào nhưng không làm ảnh hưởng đến hoạt động. Mức 6 là cấp độ cao nhất, khẳng định lớp vỏ hoàn toàn kín khít và không cho phép bất kỳ hạt bụi nào xâm nhập. Việc lựa chọn đúng cấp độ chống bụi giúp thiết bị tránh được hiện tượng đoản mạch do bụi bẩn tích tụ lâu ngày.

Bảng 1: Bảng tra cứu ý nghĩa các chữ số trong mã bảo vệ IP (IEC 60529)

2.2. Chữ số thứ hai – Khả năng chống nước và chất lỏng

Chữ số thứ hai trong mã tiêu chuẩn IP đánh giá khả năng chống nước, với thang điểm trải dài từ 0 đến 8, và có thêm mức đặc biệt 9K. Các mức từ 1 đến 3 chỉ đảm bảo thiết bị an toàn trước những giọt nước rơi thẳng đứng hoặc nước xịt nhẹ. Từ mức 4 đến 6, lớp vỏ có thể chịu được nước phun từ vòi với áp lực tăng dần từ mọi hướng. Mức 7 và 8 đánh dấu khả năng chịu ngâm nước hoàn toàn trong những khoảng thời gian và độ sâu nhất định do nhà sản xuất quy định. Mức 9K là một quy định bổ sung từ chuẩn DIN 40050-9 của Đức (Deutsches Institut für Normung), dành riêng cho các thiết bị chịu được tia nước áp lực cực cao và nhiệt độ lớn.

2.3. Các ký tự phụ trợ trong mã IP

Ngoài hai chữ số chính, hệ thống tiêu chuẩn IP đôi khi còn đi kèm với các chữ cái phụ trợ ở cuối mã để cung cấp thêm thông tin chi tiết. Các chữ cái này thường được sử dụng khi mức độ bảo vệ thực tế cao hơn mức được biểu thị bằng chữ số, hoặc khi có các điều kiện kiểm tra đặc thù.

• Chữ A, B, C, D thể hiện mức độ bảo vệ con người khỏi việc chạm vào các bộ phận nguy hiểm bằng mu bàn tay, ngón tay, dụng cụ hoặc dây kim loại.
• Chữ H biểu thị thiết bị được thiết kế chuyên dụng cho hệ thống điện cao thế.
• Chữ M xác nhận thiết bị được kiểm tra khả năng chống nước khi các bộ phận chuyển động bên trong đang hoạt động.
• Chữ S xác nhận thiết bị được kiểm tra khả năng chống nước khi các bộ phận chuyển động đang đứng yên.
• Chữ W cho biết thiết bị có khả năng hoạt động trong các điều kiện thời tiết đặc biệt theo quy định của nhà sản xuất.

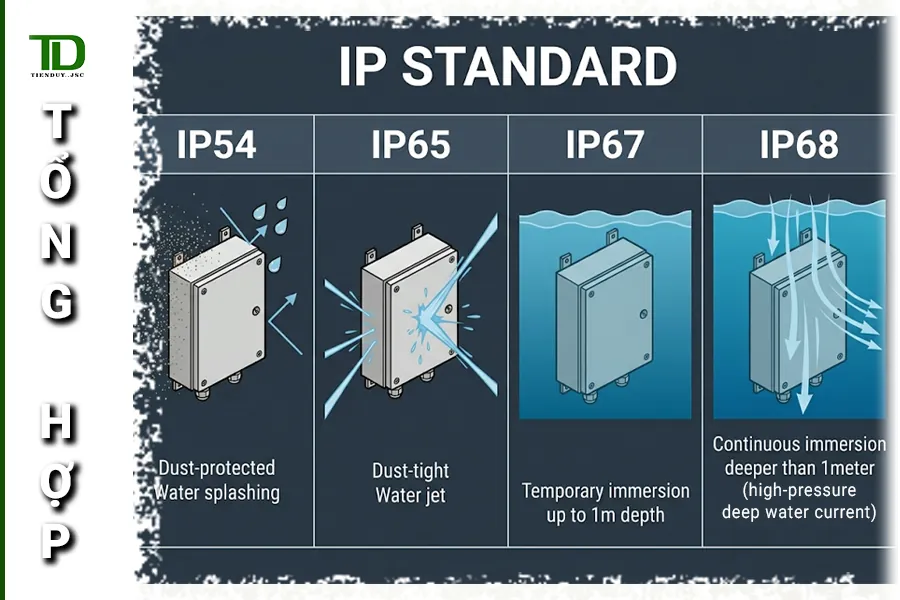

3. Các cấp bảo vệ IP phổ biến nhất hiện nay

Trong thực tế sản xuất và đời sống, không phải thiết bị nào cũng cần đến mức bảo vệ tuyệt đối. Các nhà sản xuất thường tối ưu hóa chi phí bằng cách thiết kế sản phẩm đạt những chuẩn thông dụng nhất dưới đây.

3.1. IP54 – Tiêu chuẩn cơ bản cho thiết bị trong nhà

Mã IP54 thường xuất hiện trên các loại tủ điện phân phối đặt trong nhà hoặc các thiết bị điện tử gia dụng cơ bản. Chữ số 5 cho biết thiết bị có khả năng ngăn chặn phần lớn lượng bụi trong không khí, dù không kín hoàn toàn nhưng đủ để mạch điện hoạt động ổn định. Chữ số 4 khẳng định lớp vỏ có thể chịu được nước bắn tung tóe từ mọi hướng mà không gây chập cháy. Tiêu chuẩn IP này rất phù hợp cho những môi trường có mái che, độ ẩm không quá cao và không bị ngập nước. Việc sử dụng thiết bị IP54 giúp tiết kiệm chi phí đáng kể so với việc đầu tư các sản phẩm chống nước chuyên dụng không cần thiết.

3.2. IP65 – Khả năng chống tia nước áp lực thấp

Khi thiết bị cần lắp đặt ở khu vực ngoài trời có mái che hoặc trong các xưởng sản xuất có rửa nước, IP65 là sự lựa chọn lý tưởng. Chữ số 6 đầu tiên đảm bảo bụi bẩn không thể lọt vào bên trong, bảo vệ tuyệt đối các chi tiết cơ khí và bo mạch điện tử. Chữ số 5 chứng minh thiết bị an toàn khi bị phun nước từ vòi có đường kính 6.3mm từ bất kỳ hướng nào. Rất nhiều loại đèn chiếu sáng cảnh quan, camera an ninh và hộp kỹ thuật ngoài trời được thiết kế theo tiêu chuẩn IP này. Khả năng chống chịu thời tiết tốt giúp các thiết bị IP65 hoạt động bền bỉ qua nhiều năm mà không cần bảo dưỡng liên tục.

3.3. IP67 – Khả năng chịu ngâm nước ở độ sâu 1 mét

Mã IP67 đại diện cho một bước tiến lớn về khả năng chống thấm, thường thấy trên các dòng điện thoại thông minh cao cấp hoặc thiết bị đo lường hiện trường. Theo quy định của tiêu chuẩn IP, thiết bị đạt mức 7 có thể chịu được việc ngâm dưới nước ở độ sâu tối đa 1 mét trong thời gian 30 phút. Điều này có nghĩa là sản phẩm sẽ không bị hỏng nếu vô tình rơi xuống vũng nước hoặc gặp cơn mưa rào bất chợt. Tuy nhiên, các nhà khoa học luôn khuyến cáo đây chỉ là giới hạn bảo vệ tĩnh trong môi trường nước sạch ở phòng thí nghiệm. Người dùng không nên lạm dụng tính năng này để mang thiết bị đi bơi hoặc lặn biển vì áp suất nước động có thể phá vỡ các gioăng cao su.

3.4. IP68 – Tiêu chuẩn cho thiết bị ngâm nước liên tục

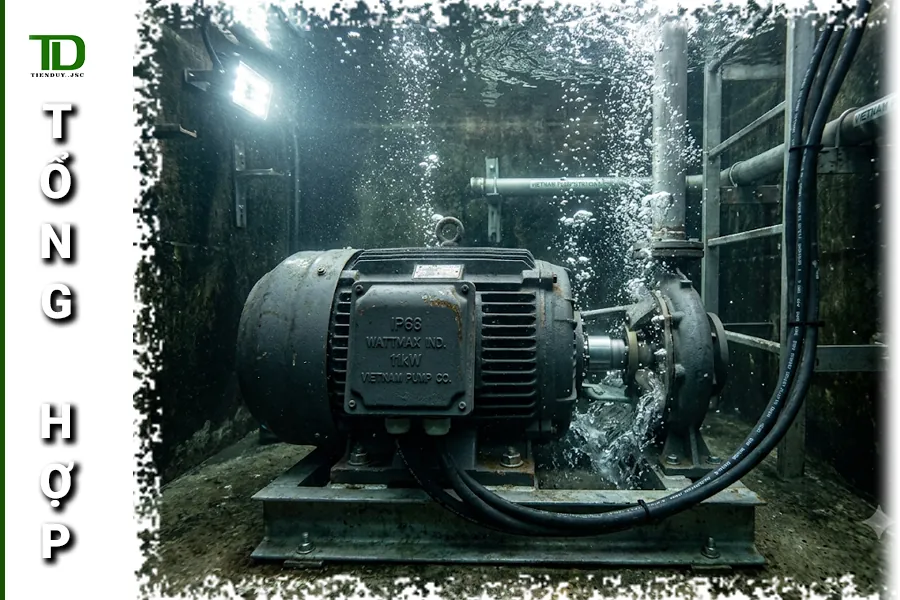

Đối với các thiết bị phải làm việc hoàn toàn dưới nước như máy bơm chìm hay đèn chiếu sáng hồ bơi, IP68 là yêu cầu kỹ thuật bắt buộc. Chữ số 8 trong tiêu chuẩn IP chỉ định rằng thiết bị có thể hoạt động liên tục dưới nước ở độ sâu lớn hơn 1 mét. Độ sâu cụ thể và thời gian ngâm nước sẽ do nhà sản xuất tự quy định và công bố rõ ràng trên tài liệu kỹ thuật, nhưng chắc chắn phải khắc nghiệt hơn mức IP67. Các sản phẩm này thường được đúc kín bằng keo epoxy hoặc sử dụng hệ thống gioăng silicon nhiều lớp để ngăn chặn áp lực nước. Việc đạt được chứng nhận IP68 đòi hỏi quy trình sản xuất cực kỳ khắt khe và chi phí vật liệu rất cao.

4. Ứng dụng của tiêu chuẩn IP trong thực tế

Việc áp dụng tiêu chuẩn IP mang lại một hệ quy chiếu chung, giúp các kỹ sư dễ dàng lựa chọn vật tư phù hợp với từng điều kiện môi trường cụ thể. Trong ngành công nghiệp ô tô, các cảm biến lắp đặt dưới gầm xe bắt buộc phải đạt mức IP67 hoặc IP69K để chống lại bùn đất và vòi xịt rửa xe áp lực cao. Đối với ngành y tế, các thiết bị phòng mổ thường yêu cầu mức bảo vệ cao để chịu được quá trình phun khử trùng bằng hóa chất lỏng liên tục. Sự rõ ràng của hệ thống mã hóa này giúp loại bỏ những rủi ro do việc sử dụng sai thiết bị trong môi trường không tương thích.

Trong lĩnh vực điện dân dụng và thiết kế nhà thông minh, thông số này là cơ sở để đảm bảo an toàn tính mạng cho người sử dụng. Việc tuân thủ nghiêm ngặt các quy định về cấp bảo vệ mang lại nhiều lợi ích thiết thực cho cả nhà sản xuất lẫn người tiêu dùng.

• Ngăn chặn triệt để các tai nạn giật điện do nước rò rỉ vào mạch dẫn tại các khu vực ẩm ướt.
• Bảo vệ các linh kiện điện tử đắt tiền khỏi sự ăn mòn của bụi bẩn và độ ẩm trong không khí.
• Giúp các cơ quan quản lý dễ dàng đánh giá và cấp phép lưu hành dựa trên chuẩn IEC 60529.
• Tối ưu hóa chi phí bảo trì bảo dưỡng cho các hệ thống máy móc công nghiệp hoạt động liên tục.

Để duy trì được cấp bảo vệ theo thời gian, người dùng cần hiểu rằng các gioăng cao su và lớp keo chống nước sẽ bị lão hóa theo năm tháng. Một thiết bị đạt tiêu chuẩn IP cao khi mới xuất xưởng có thể bị giảm sút khả năng chống nước nếu bị va đập mạnh hoặc tiếp xúc với nhiệt độ khắc nghiệt. Do đó, các tài liệu kỹ thuật luôn khuyến cáo người dùng phải kiểm tra định kỳ tình trạng vỏ bọc của các thiết bị lắp đặt ngoài trời. Việc hiểu đúng và ứng dụng chuẩn xác các thông số kỹ thuật này chính là chìa khóa để kéo dài tuổi thọ cho mọi hệ thống máy móc.
