Tiếp địa (grounding) là quá trình kết nối các bộ phận kim loại của hệ thống điện hoặc thiết bị điện với mặt đất để tạo ra một đường dẫn an toàn cho dòng điện rò rỉ hoặc quá dòng. Theo tài liệu của Ủy ban Kỹ thuật Điện Quốc tế (IEC), việc nối đất bắt buộc phải được thực hiện nhằm bảo vệ tính mạng con người, ổn định mức điện áp và tiêu tán năng lượng sét một cách hiệu quả. Hệ thống nối đất đạt chuẩn cần đảm bảo giá trị điện trở suất dưới mức quy định hiện hành, thường áp dụng theo tiêu chuẩn IEEE 80 (IEEE – Viện Kỹ sư Điện và Điện tử) đối với các hệ thống lưới điện công nghiệp và trạm biến áp dân dụng.



1. Tổng quan về tiếp địa trong hệ thống điện

Quy trình tiếp địa đóng vai trò nền tảng trong việc đảm bảo tính ổn định và an toàn tuyệt đối cho toàn bộ mạng lưới điện dân dụng lẫn công nghiệp. Việc thấu hiểu bản chất vật lý của hiện tượng này giúp các kỹ sư đưa ra những giải pháp thiết kế tối ưu nhất.

1.1. Khái niệm tiếp địa là gì

Theo định nghĩa từ Ủy ban Kỹ thuật Điện Quốc tế (IEC), tiếp địa hay nối đất là phương pháp liên kết cố định các thành phần kim loại không mang điện của thiết bị với mặt đất. Mục đích cốt lõi của hành động này nhằm tạo ra một đường dẫn có điện trở cực thấp để giải phóng dòng điện thừa hoặc dòng rò rỉ một cách an toàn. Trong điều kiện vận hành bình thường, phần vỏ máy cách điện hoàn toàn với nguồn năng lượng bên trong nhằm tránh nguy hiểm. Tuy nhiên, khi xảy ra sự cố chạm vỏ do suy hao lớp cách điện, năng lượng điện sẽ lập tức tìm đường di chuyển xuống lòng đất thông qua hệ thống dây nối đã được thiết lập sẵn. Điều này giúp ngăn chặn tình trạng điện áp tích tụ trên bề mặt thiết bị gây nguy hiểm cho người tiếp xúc.

Hệ thống nối đất không chỉ giới hạn ở các thiết bị gia dụng quy mô nhỏ mà còn là hạng mục bắt buộc tại các trạm biến áp và nhà máy năng lượng lớn. Cơ chế này hoạt động dựa trên nguyên lý chênh lệch điện thế giữa vật mang điện và mặt đất vốn được quy ước có điện thế bằng không. Khi dòng điện rò rỉ xuất hiện, sự chênh lệch này thúc đẩy các hạt mang điện dịch chuyển nhanh chóng dọc theo dây dẫn xuống đất. Nhờ đó, mức điện thế trên lớp vỏ kim loại luôn được giữ ở ngưỡng an toàn tương đương với điện thế của mặt đất. Quy trình này giảm thiểu tối đa các rủi ro liên quan đến cháy nổ do phóng điện hồ quang trong không gian kín.



1.2. Bản chất vật lý của dòng điện nối đất

Bản chất của hiện tượng dòng điện đi vào lòng đất tuân thủ nghiêm ngặt theo các định luật vật lý về điện từ trường và lý thuyết mạch điện. Trái đất đóng vai trò như một vật dẫn có kích thước vô hạn và khả năng hấp thụ năng lượng điện tích gần như không giới hạn. Khi một dòng điện đi vào môi trường đất thông qua các điện cực kim loại, nó sẽ khuếch tán ra xung quanh theo dạng hình cầu hoặc hình bán cầu tùy thuộc vào cấu trúc của cọc tiếp địa. Trở kháng của lòng đất tại điểm tiếp xúc sẽ quyết định tốc độ và hiệu suất tiêu tán năng lượng của toàn bộ hệ thống điện. Do đó, việc nghiên cứu cấu trúc địa chất và độ ẩm của đất là yếu tố tiên quyết trước khi tiến hành các biện pháp đóng cọc kỹ thuật.



2. Các thành phần chính cấu tạo nên hệ thống nối đất

Một hệ thống tiếp địa hoàn chỉnh được cấu thành từ nhiều module kỹ thuật khác nhau nhằm đảm bảo mạch điện luôn khép kín và có độ bền cao. Mỗi bộ phận đều có những tiêu chuẩn khắt khe về vật liệu nhằm chống lại sự ăn mòn hóa học của môi trường lòng đất.

2.1. Cọc tiếp địa chuyên dụng

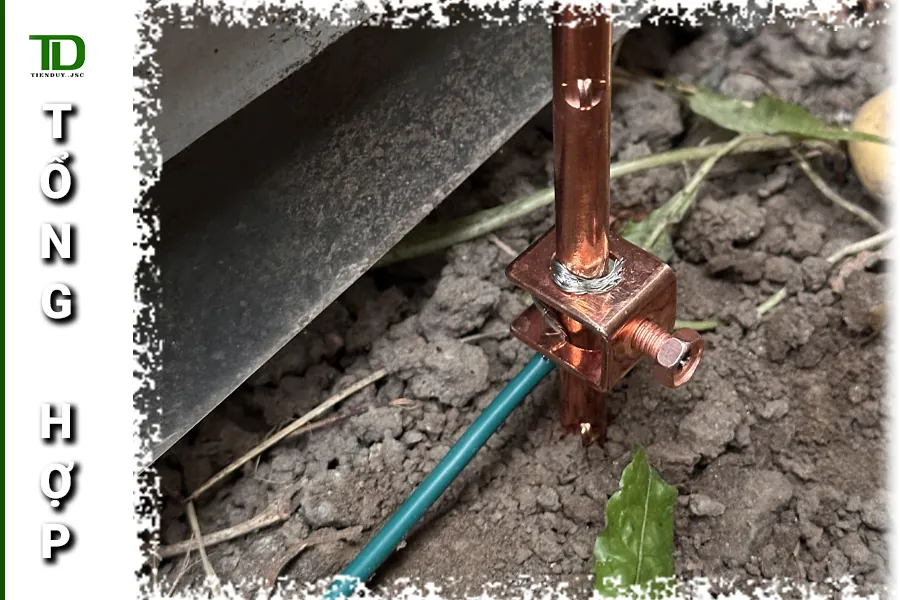

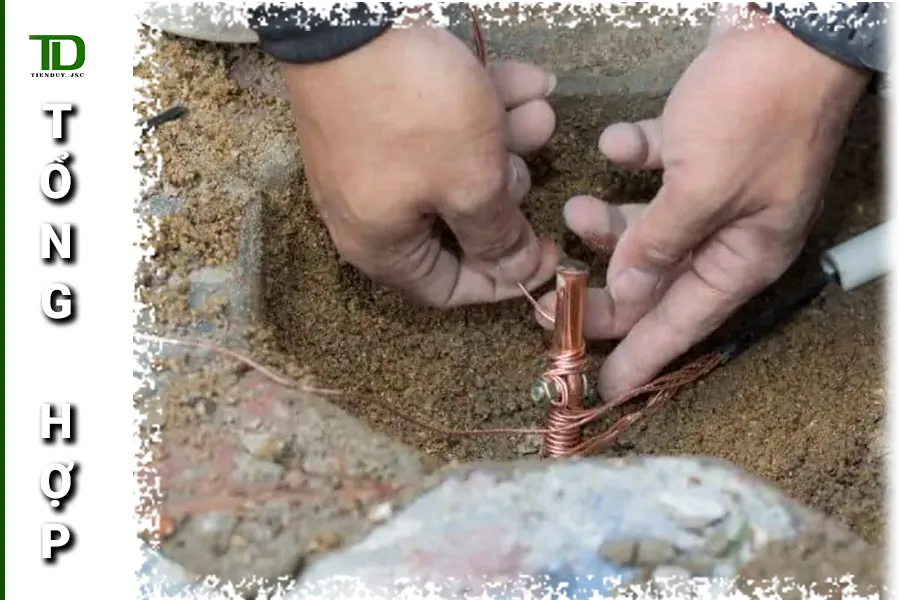

Cọc tiếp địa là những thanh kim loại được đóng sâu xuống lòng đất nhằm thiết lập mối liên kết điện trực tiếp với các tầng địa chất. Theo tiêu chuẩn của Viện Tiêu chuẩn và Công nghệ Quốc gia Hoa Kỳ (NIST), vật liệu làm cọc phổ biến nhất hiện nay là thép mạ đồng hoặc đồng nguyên chất để tối ưu hóa khả năng dẫn điện. Chiều dài thông thường của mỗi cọc dao động từ hai mét rưỡi đến ba mét nhằm tiếp cận được những lớp đất có độ ẩm ổn định phía sâu bên dưới. Khi đóng cọc, kỹ sư phải tính toán khoảng cách giữa các cọc bằng ít nhất hai lần chiều dài cọc để tránh hiện tượng hiệu ứng bóng rẽ điện trở. Việc bố trí này giúp phân tán dòng điện đều hơn và hạ thấp tổng trở kháng của toàn bộ hệ thống nối đất một cách hiệu quả.

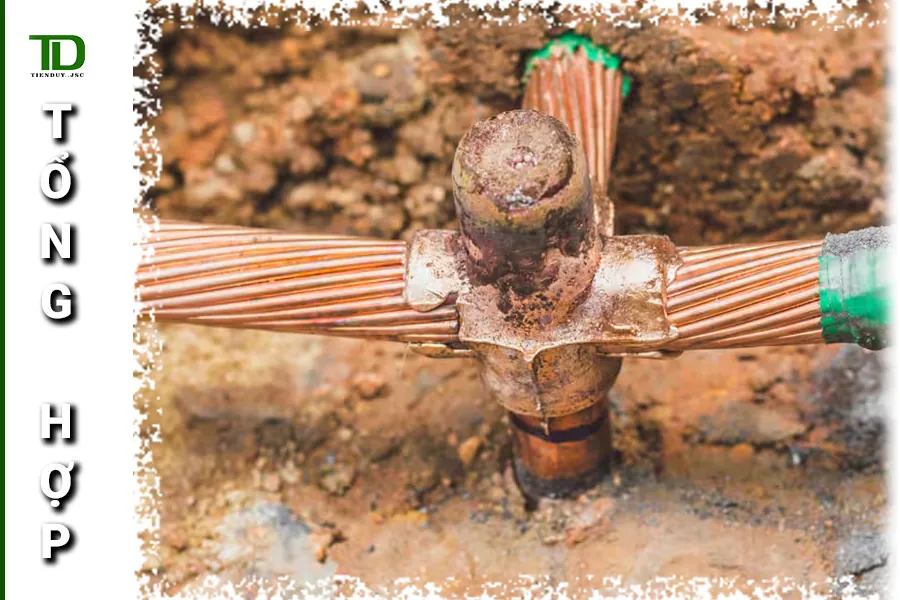

Độ sâu và số lượng cọc cần thiết phụ thuộc rất lớn vào kết quả khảo sát điện trở suất của vùng đất thi công. Ở những khu vực đất cát khô cằn hoặc đá sỏi, người ta phải tăng số lượng cọc hoặc sử dụng thêm hóa chất giảm điện trở đất để đạt tiêu chuẩn an toàn. Các cọc kim loại sau khi đóng xuống sẽ được liên kết với nhau bằng phương pháp hàn hóa nhiệt để đảm bảo mối nối không bị ô xy hóa theo thời gian. Mối hàn hóa nhiệt tạo ra một liên kết phân tử bền vững giúp dòng điện chạy qua liên tục mà không sinh nhiệt tại điểm tiếp xúc. Đây là yếu tố quyết định đến tuổi thọ vận hành của hệ thống tiếp địa trong suốt hàng chục năm liên tục.



2.2. Dây cáp dẫn sét và nối đất

Dây dẫn chịu trách nhiệm truyền tải dòng điện rò rỉ hoặc dòng sét từ thiết bị đầu cuối đến các cọc tiếp địa nằm dưới mặt đất. Vật liệu phổ biến nhất là cáp đồng trần hoặc cáp đồng bọc cách điện PVC với tiết diện được tính toán kỹ lưỡng theo công suất nguồn. Tiết diện dây dẫn phải đủ lớn để chịu được dòng ngắn mạch chạy qua trong thời gian ngắn mà không bị nóng chảy hay biến dạng cơ học. Việc đi dây phải hạn chế tối đa các góc cua gấp khúc nhằm giảm hiện tượng cảm kháng có thể cản trở dòng điện cao tần của sét.

• Cáp đồng trần tiết diện tối thiểu mười sáu milimét vuông dùng cho hệ thống chống sét gia đình.
• Cáp đồng bọc cách điện chuyên dụng cho các đường dây liên kết thiết bị điện công nghiệp.
• Băng đồng thoát sét dạng dẹt tăng bề mặt tiếp xúc giúp truyền dẫn dòng điện cao tần hiệu quả hơn.



2.3. Hộp kiểm tra điện trở suất

Hộp kiểm tra hay còn gọi là hố kiểm tra tiếp địa là vị trí trung gian kết nối giữa hệ thống cáp dẫn và bãi cọc nối đất. Bộ phận này thường được lắp đặt ở vị trí thuận tiện trên mặt đất hoặc âm sàn để phục vụ cho công tác bảo trì định kỳ. Bên trong hộp chứa các thanh đồng liên kết và hệ thống ốc vít cho phép tách rời từng module để tiến hành đo đạc thông số. Việc thiết kế hộp kiểm tra giúp kỹ sư dễ dàng xác định xem hệ thống có bị đứt gãy hoặc suy giảm chất lượng hay không. Đây là hạng mục không thể thiếu đối với các công trình đòi hỏi độ an toàn điện ở mức độ cao.

Định kỳ hàng năm, các kỹ thuật viên sẽ sử dụng thiết bị đo chuyên dụng để kiểm tra giá trị điện trở tại vị trí hộp này. Nếu thông số điện trở vượt quá mức cho phép do biến đổi khí hậu hoặc xói mòn, các biện pháp bổ sung cọc hoặc bổ sung hóa chất sẽ được thực hiện ngay lập tức. Hộp kiểm tra được bảo vệ bằng nắp đậy kiên cố nhằm ngăn chặn nước mưa và các tác nhân hóa học từ môi trường xâm nhập gây hoen gỉ thanh đồng. Sự hiện diện của hộp nối giúp quá trình cô lập sự cố diễn ra nhanh chóng mà không gây ảnh hưởng đến hoạt động điện chung của tòa nhà.



3. Tại sao hệ thống điện bắt buộc phải nối đất

Việc thiết lập hệ thống nối đất không chỉ là một khuyến nghị kỹ thuật thông thường mà đã trở thành quy định pháp lý bắt buộc trong ngành điện lực. Những lý do cốt lõi dưới đây sẽ làm rõ tầm quan trọng mang tính sinh mạng của quy trình này.

3.1. Triệt tiêu dòng điện rò rỉ bảo vệ con người

Nguyên nhân đầu tiên và quan trọng nhất của việc tiếp địa là bảo vệ tính mạng con người trước nguy cơ bị điện giật do hiện tượng rò rỉ năng lượng. Khi một thiết bị điện như máy giặt hoặc tủ lạnh bị hỏng lớp cách điện, dòng điện sẽ truyền ra vỏ kim loại bên ngoài. Nếu con người chạm vào bề mặt này trong điều kiện không có hệ thống nối đất, cơ thể chúng ta sẽ vô tình trở thành vật dẫn điện xuống đất. Trở kháng của cơ thể người lớn hơn rất nhiều so với dây đồng nhưng lại đủ nhỏ để dòng điện chạy qua gây tổn thương nghiêm trọng đến hệ tim mạch. Hệ thống tiếp địa xuất hiện sẽ chuyển hướng toàn bộ dòng rò này đi theo đường dẫn có trở kháng thấp hơn xuống lòng đất một cách chủ động.

Theo các nghiên cứu an toàn từ Hiệp hội Phòng cháy chữa cháy Quốc gia Hoa Kỳ (NFPA), dòng điện chỉ cần đạt ngưỡng vài chục miliampe là đã có thể gây co cơ và ngừng tim ở người. Khi có hệ thống nối đất đạt chuẩn, dòng điện rò sẽ tăng mạnh đột ngột kích hoạt các thiết bị bảo vệ tự động như aptomat hoặc cầu dao chống rò ngắt mạch ngay lập tức. Thời gian ngắt mạch diễn ra trong vòng vài phần mười giây giúp loại bỏ hoàn toàn nguy cơ duy trì dòng điện qua cơ thể nạn nhân. Nhờ đó, môi trường sống và làm việc của con người trở nên an toàn hơn rất nhiều trước các sự cố thiết bị không mong muốn. Sự phối hợp giữa tiếp địa và thiết bị bảo vệ dòng rò tạo nên một lá chắn kép vững chắc cho mọi công trình.

Ngoài ra, việc bảo vệ này còn đặc biệt ý nghĩa trong các môi trường có độ ẩm cao như nhà tắm, nhà bếp hoặc các phân xưởng sản xuất công nghiệp. Nước và độ ẩm làm giảm đáng kể điện trở của da người khiến mức độ nguy hiểm khi tiếp xúc với dòng rò tăng lên gấp nhiều lần. Các tiêu chuẩn an toàn lao động quốc tế luôn yêu cầu mọi khung máy kim loại trong nhà xưởng phải được nối chung vào một lưới tiếp địa tổng thể. Việc này đảm bảo rằng dù có sự cố bất ngờ xảy ra ở bất kỳ vị trí nào thì điện thế tiếp xúc vẫn nằm trong giới hạn cho phép. Đây là nền tảng cơ bản để xây dựng một không gian sản xuất an toàn và bền vững cho người lao động.



3.2. Ổn định điện áp trong vận hành tải

Hệ thống tiếp địa đóng vai trò là điểm tham chiếu điện thế chuẩn cho toàn bộ mạng lưới phân phối năng lượng của công trình. Trong các hệ thống điện ba pha, việc nối đất điểm trung tính của máy biến áp giúp giữ cho điện áp các pha luôn cân bằng ổn định dưới mọi điều kiện tải. Nếu điểm trung tính không được nối đất, hiện tượng lệch pha nghiêm trọng sẽ xảy ra khi các phụ tải tiêu thụ điện không đồng đều giữa các pha. Khi đó, điện áp ở pha ít tải có thể tăng vọt lên mức nguy hiểm gây cháy hỏng hàng loạt thiết bị điện tử nhạy cảm đang kết nối. Ngược lại, pha nặng tải sẽ bị sụt áp nghiêm trọng khiến các động cơ không thể khởi động hoặc vận hành sai chức năng.

Điểm nối đất vững chắc giúp hấp thụ các dao động điện áp bất thường do hiện tượng quá dòng hoặc ngắn mạch gây ra trên đường dây phân phối. Khi có một nguồn điện thế chuẩn cố định, hệ thống điều khiển tự động có thể tính toán chính xác các thông số vận hành và đưa ra phản hồi kịp thời. Sự ổn định này giúp kéo dài tuổi thọ của hệ thống tụ bù, biến tần và các thiết bị bán dẫn công suất lớn trong nhà máy. Do đó, tiếp địa không chỉ bảo vệ an toàn mà còn là yếu tố kỹ thuật then chốt để duy trì chất lượng điện năng ổn định. Mọi dao động điện áp quá mức đều được dập tắt nhanh chóng thông qua liên kết điện thế thấp với lòng đất.



3.3. Hỗ trợ hệ thống chống sét lan truyền

Sét đánh là một trong những nguyên nhân tự nhiên hàng đầu gây ra các sự cố phá hủy hệ thống điện và thiết bị công nghệ cao. Khi dòng sét đánh trúng tòa nhà hoặc lan truyền qua đường dây cung cấp, năng lượng của nó có thể đạt tới hàng trăm nghìn ampe. Nếu không có một hệ thống nối đất đủ mạnh để tiêu tán dòng năng lượng khổng lồ này, toàn bộ thiết bị bên trong công trình sẽ bị phá hủy hoàn toàn bởi hiện tượng quá áp. Hệ thống chống sét lan truyền chỉ có thể hoạt động hiệu quả khi được kết nối trực tiếp với một bãi tiếp địa có trở kháng cực thấp.

• Kim thu sét chủ động lắp đặt trên mái công trình chịu trách nhiệm đón dòng điện từ đám mây dông.
• Thiết bị cắt lọc sét lắp tại tủ điện tổng giúp giữ lại và chuyển hướng xung sét nguy hiểm xuống đất.
• Hệ thống cọc tiếp địa liên kết chịu trách nhiệm phân tán dòng sét vào các tầng địa chất một cách nhanh nhất.



3.4. Giảm thiểu nhiễu điện từ cho thiết bị nhạy cảm

Trong thời đại công nghệ số hiện nay, các thiết bị điện tử chính xác như máy tính, hệ thống điều khiển PLC và thiết bị y tế rất dễ bị ảnh hưởng bởi nhiễu điện từ. Các nguồn nhiễu này sinh ra từ hoạt động của các động cơ lớn, máy hàn hoặc sóng vô tuyến xung quanh môi trường làm việc. Hệ thống nối đất chức năng được thiết kế riêng biệt nhằm tạo ra một lá chắn bảo vệ cho các tín hiệu điều khiển dòng điện nhỏ. Các dòng nhiễu ký sinh tích tụ trên vỏ bọc chống nhiễu của cáp tín hiệu sẽ được dẫn trực tiếp xuống đất trước khi chúng kịp xâm nhập vào mạch xử lý trung tâm. Điều này giúp đảm bảo dữ liệu truyền tải luôn chính xác và hệ thống điều khiển không gặp lỗi cục bộ.

Nếu thiếu đi hệ thống tiếp địa chức năng đạt chuẩn, các màn hình hiển thị có thể bị sọc, tín hiệu truyền thông bị suy giảm hoặc các cảm biến đưa ra kết quả sai lệch. Trong môi trường bệnh viện, sự sai lệch của thiết bị đo đạc y tế có thể dẫn đến những chẩn đoán sai lầm gây ảnh hưởng trực tiếp đến tính mạng bệnh nhân. Đối với các trung tâm dữ liệu lớn, nhiễu điện từ không được triệt tiêu có thể làm hỏng ổ cứng và gây mất mát dữ liệu nghiêm trọng. Vì vậy, việc xây dựng một hệ thống tiếp địa sạch, tách biệt với tiếp địa an toàn cho vỏ máy là tiêu chuẩn bắt buộc tại các công trình công nghệ cao. Sự đầu tư bài bản vào hệ thống này giúp doanh nghiệp tránh được những thiệt hại kinh tế vô hình do lỗi hệ thống gây ra.



4. Những sai lầm phổ biến khi thi công nối đất

Dù vai trò của tiếp địa rất rõ ràng, quá trình thiết kế và lắp đặt thực tế vẫn ghi nhận nhiều lỗi kỹ thuật nghiêm trọng. Những sai sót này có thể vô hiệu hóa toàn bộ khả năng bảo vệ của hệ thống khi sự cố xảy ra.

4.1. Lựa chọn sai tiết diện dây dẫn

Một trong những sai lầm phổ biến nhất là việc sử dụng dây dẫn nối đất có kích thước quá nhỏ so với dòng ngắn mạch tính toán của hệ thống. Nhiều đơn vị thi công thường có tâm lý chủ quan khi cho rằng dây tiếp địa không mang điện thường xuyên nên không cần đầu tư vật liệu đắt tiền. Khi xảy ra sự cố quá dòng hoặc sét đánh, sợi dây nhỏ này sẽ nhanh chóng bị quá nhiệt và nóng chảy giống như một chiếc cầu chì. Hệ quả là liên kết giữa thiết bị và bãi cọc bị đứt lìa ngay tại thời điểm dòng điện nguy hiểm đang đạt đỉnh. Năng lượng điện không thể thoát xuống đất sẽ dội ngược lại vỏ thiết bị gây ra thảm họa phóng điện diện rộng.

Ngoài ra, việc lựa chọn sai loại vật liệu dây dẫn cũng làm giảm đáng kể hiệu suất của toàn bộ hệ thống nối đất. Sử dụng các loại dây thép mạ kém chất lượng thay cho cáp đồng trần sẽ làm tăng đáng kể tổng trở kháng của đường truyền dẫn. Dây dẫn có trở kháng lớn sẽ cản trở tốc độ thoát dòng điện khiến điện áp trên vỏ máy không thể hạ xuống mức an toàn kịp thời. Theo hướng dẫn từ Viện Kỹ sư Điện và Điện tử (IEEE), việc tính toán tiết diện dây tiếp địa bắt buộc phải dựa trên cường độ dòng cắt của thiết bị bảo vệ thượng nguồn. Chỉ khi tuân thủ nghiêm ngặt quy tắc này, hệ thống mới có khả năng chịu đựng được các cú sốc năng lượng lớn mà không bị phá hủy cấu trúc vật lý.



4.2. Bỏ qua quy trình đo lường điện trở đất

Sai lầm nghiêm trọng tiếp theo là việc nghiệm thu công trình dựa trên cảm tính mà không thực hiện quy trình đo đạc điện trở suất thực tế bằng thiết bị chuyên dụng. Nhiều người lầm tưởng rằng chỉ cần đóng đủ số lượng cọc xuống lòng đất là hệ thống đã tự động đạt tiêu chuẩn an toàn. Trên thực tế, tính chất của các tầng địa chất thay đổi rất phức tạp theo mùa, độ ẩm và mật độ khoáng chất có trong đất. Nếu không đo lường bằng phương pháp ba cực tiêu chuẩn, kỹ sư không thể biết được giá trị điện trở thực tế đã hạ xuống dưới ngưỡng quy định hay chưa. Hệ thống tiếp địa có điện trở quá cao sẽ hoàn toàn mất tác dụng bảo vệ khi có dòng rò rỉ xuất hiện trong mạch.

5. Tiêu chuẩn kỹ thuật bắt buộc khi thi công tiếp địa

Theo các tài liệu quy chuẩn kỹ thuật của Ủy ban Kỹ thuật Điện Quốc tế (IEC), giá trị điện trở nối đất an toàn cho các thiết bị dân dụng thông thường không được vượt quá bốn ôm. Đối với các trạm biến áp và hệ thống điện công nghiệp điện áp cao, tiêu chuẩn này thậm chí còn khắt khe hơn với yêu cầu điện trở phải dưới một ôm. Để đạt được các thông số lý tưởng này, việc lựa chọn vị trí đóng bãi cọc phải ưu tiên những vùng đất ẩm ướt, có mực nước ngầm ổn định và ít bị xói mòn. Kỹ thuật đóng cọc cũng cần đảm bảo đầu cọc nằm cách mặt đất tối thiểu không phẩy bảy mét để tránh tác động trực tiếp của sự thay đổi nhiệt độ môi trường. Việc liên kết các cọc thành một lưới thống nhất giúp phân bổ đều áp lực dòng điện khi có sự cố ngắn mạch xảy ra.

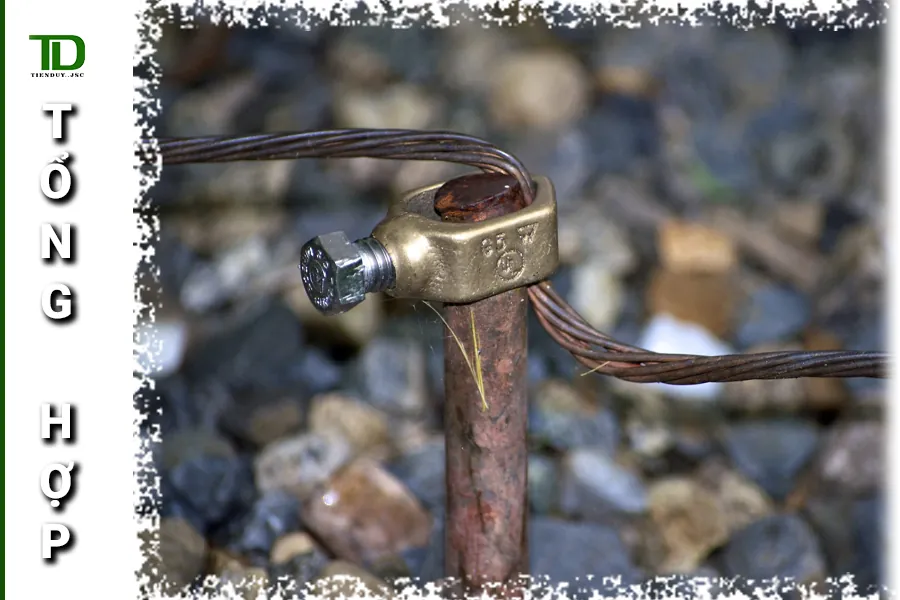

Quy trình kết nối dây dẫn vào cọc tiếp địa cũng phải tuân thủ các quy định nghiêm ngặt về độ bền cơ học và khả năng chống ăn mòn. Tiêu chuẩn IEEE 80 khuyến nghị sử dụng phương pháp hàn hóa nhiệt thay cho các mối nối bằng kẹp cáp vặn ốc thông thường tại các vị trí chôn ngầm dưới đất. Các mối nối cơ học rất dễ bị lỏng do sự co giãn nhiệt của kim loại hoặc bị rỉ sét do tiếp xúc với hóa chất trong lòng đất. Khi mối nối bị hỏng, điện trở tại điểm tiếp xúc sẽ tăng lên vô hạn khiến toàn bộ bãi cọc phía sau trở nên vô dụng. Đối với các đường dây đi trên mặt đất, cáp tiếp địa phải được bảo vệ trong các ống ghen chịu lực để tránh va đập vật lý trong quá trình vận hành tòa nhà.

Bảng 1: Giới hạn điện trở nối đất tối đa theo tiêu chuẩn kỹ thuật



Cuối cùng, công tác kiểm tra và đo lường định kỳ hệ thống tiếp địa phải được thực hiện tối thiểu một lần mỗi năm vào đầu mùa mưa. Việc này giúp phát hiện sớm các dấu hiệu suy giảm chất lượng của hệ thống do hiện tượng lão hóa vật liệu hoặc thay đổi cấu trúc địa chất xung quanh. Kết quả đo đạc bắt buộc phải được ghi chép vào hồ sơ kỹ thuật của công trình để làm cơ sở theo dõi cho các giai đoạn bảo dưỡng tiếp theo. Nếu phát hiện giá trị điện trở tăng cao, đơn vị quản lý vận hành phải lập tức bổ sung thêm cọc hoặc sử dụng các loại hóa chất cải tạo đất chuyên dụng. Việc duy trì tính liên tục và chất lượng của hệ thống tiếp địa là trách nhiệm hàng đầu để đảm bảo an toàn tuyệt đối cho con người và tài sản.
