Các thông tin thú vị về cầu đấu trong tủ điện gồm: Thiết bị này được phát minh vào năm 1928 qua sự hợp tác giữa kỹ sư Hugo Knümann và công ty điện lực Rheinisch-Westfälisches Elektrizitätswerk (RWE) tại Đức. Trải qua nhiều thập kỷ, vật liệu chế tạo thân cầu đấu đã chuyển từ gốm sứ sang nhựa Polyamide (PA), đáp ứng tiêu chuẩn chống cháy UL 94 do tổ chức Underwriters Laboratories (UL) ban hành. Sự ra đời của thanh ray DIN (Deutsches Institut für Normung) kích thước 35mm đã tạo ra một cuộc cách mạng về tiêu chuẩn hóa, cho phép lắp đặt cầu đấu dạng mô-đun một cách đồng nhất trên toàn cầu. Ngày nay, các công nghệ mới như kết nối Push-in giúp giảm đáng kể thời gian thi công, đồng thời các sản phẩm phải vượt qua những bài kiểm tra môi trường khắc nghiệt như thử nghiệm sương muối hay rung động cơ học để đảm bảo an toàn cho tủ điện. Cùng xem chi tiết nhé:

1. Nguồn gốc ra đời từ sự hợp tác với công ty điện lực RWE năm 1928

Lịch sử của ngành điện công nghiệp ghi nhận sự xuất hiện của cầu đấu như một bước ngoặt trong việc chuẩn hóa các kết nối. Trước những năm 1920, việc nối dây trong các bảng điện chủ yếu dựa vào phương pháp xoắn thủ công hoặc sử dụng các đinh ốc cố định trên bảng gỗ. Sự thiếu đồng bộ này gây ra nhiều khó khăn cho công tác bảo trì và tiềm ẩn rủi ro chập cháy khi hệ thống vận hành với công suất lớn. Để giải quyết bài toán này, kỹ sư người Đức Hugo Knümann đã bắt tay vào nghiên cứu một giải pháp kết nối an toàn và có tính hệ thống hơn. Năm 1928, ông đã hợp tác với công ty điện lực Rheinisch-Westfälisches Elektrizitätswerk (RWE) để phát triển và thử nghiệm các nguyên mẫu đầu tiên.

Kết quả của quá trình nghiên cứu là sự ra đời của khối cầu đấu dạng mô-đun, cho phép ghép nối nhiều điểm tiếp xúc lại với nhau một cách linh hoạt. Thiết kế ban đầu sử dụng thân bằng vật liệu gốm cách điện kết hợp với cơ cấu kẹp vít bằng đồng thau để giữ chặt dây dẫn. Sự kiện này không chỉ đánh dấu sự ra đời của một thiết bị mới mà còn mở ra kỷ nguyên tiêu chuẩn hóa cho các tủ điều khiển trên toàn thế giới. Việc áp dụng thiết kế dạng khối ghép đã giúp các kỹ sư dễ dàng mở rộng quy mô hệ thống điện mà không cần phải thiết kế lại toàn bộ bảng mạch. Từ một phát minh phục vụ nhu cầu nội bộ của một công ty điện lực, thiết bị này đã nhanh chóng trở thành tiêu chuẩn chung cho toàn ngành công nghiệp.

2. Sự tiến hóa của vật liệu chế tạo từ gốm sứ sang nhựa polyamide

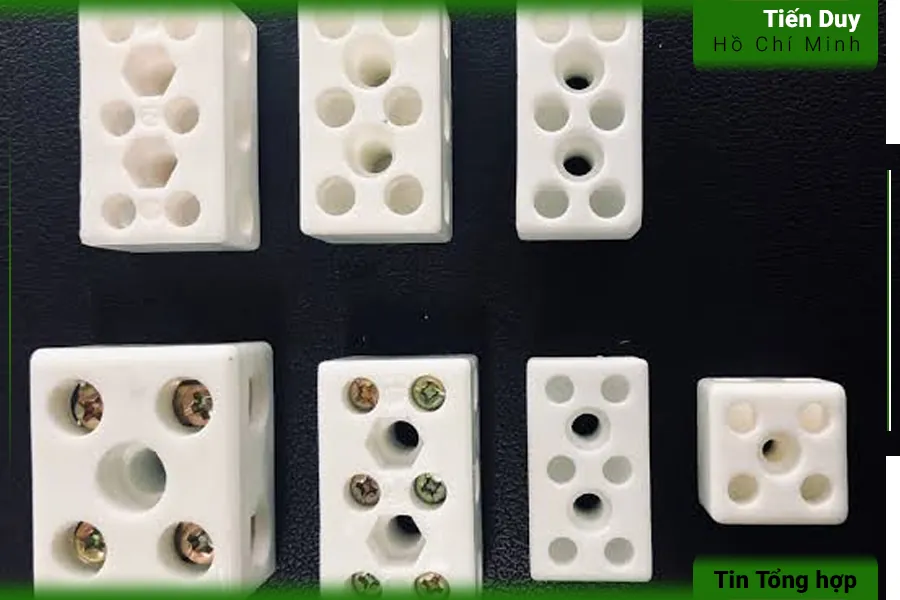

Những thế hệ cầu đấu đầu tiên sử dụng gốm sứ làm vật liệu cách điện chính nhờ khả năng chịu nhiệt và chống cháy tốt. Tuy nhiên, gốm sứ lại có nhược điểm lớn là trọng lượng nặng, dễ nứt vỡ khi chịu tác động cơ học hoặc rung động mạnh trong môi trường nhà máy. Khi ngành công nghiệp hóa chất phát triển, các nhà sản xuất đã tìm kiếm những vật liệu polyme mới để thay thế cho gốm sứ truyền thống. Nhựa polyamide nhanh chóng được lựa chọn nhờ sự cân bằng giữa đặc tính cách điện, độ bền cơ học và khả năng chịu nhiệt độ cao. Vật liệu này cho phép đúc khuôn với độ chính xác cao, tạo ra các chi tiết ngàm khóa và rãnh trượt phức tạp trên thân thiết bị.

Việc chuyển đổi sang vật liệu nhựa đặt ra yêu cầu khắt khe về khả năng chống cháy lan trong các tủ điện công nghiệp. Tổ chức Underwriters Laboratories (UL) đã thiết lập tiêu chuẩn UL 94 để đánh giá mức độ bắt lửa và tự dập tắt của các loại vật liệu polyme. Các cấp độ chống cháy theo tiêu chuẩn này được phân loại dựa trên thời gian tự dập tắt ngọn lửa bao gồm:

• Cấp độ HB áp dụng cho các vật liệu cháy chậm trên bề mặt nằm ngang.
• Cấp độ V-2 cho phép vật liệu tự dập tắt trong vòng 30 giây nhưng có thể nhỏ giọt các hạt nhựa đang cháy.
• Cấp độ V-0 yêu cầu vật liệu phải tự dập tắt ngọn lửa trong vòng 10 giây và không được phép nhỏ giọt các hạt mang lửa.

3. Tiêu chuẩn hóa toàn cầu nhờ thanh ray DIN 35mm

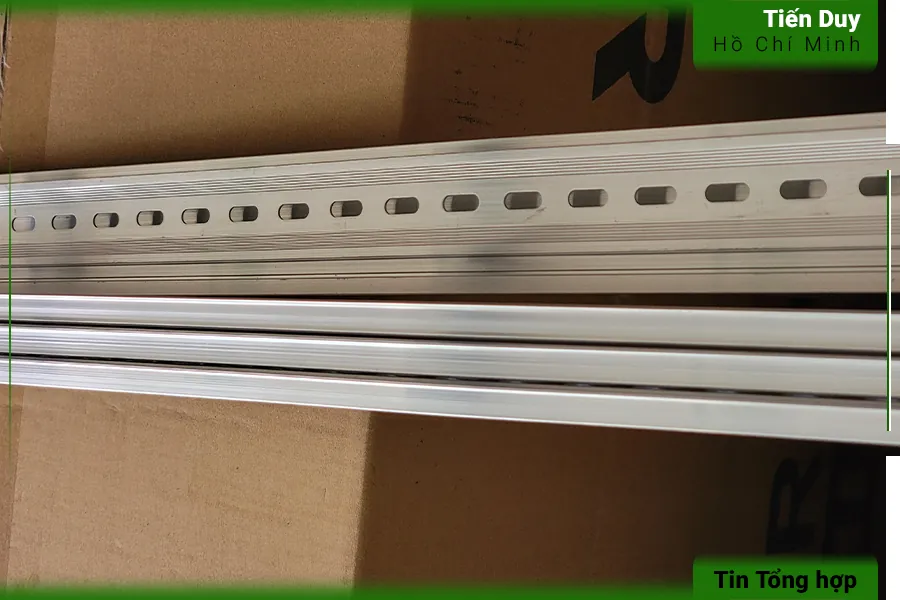

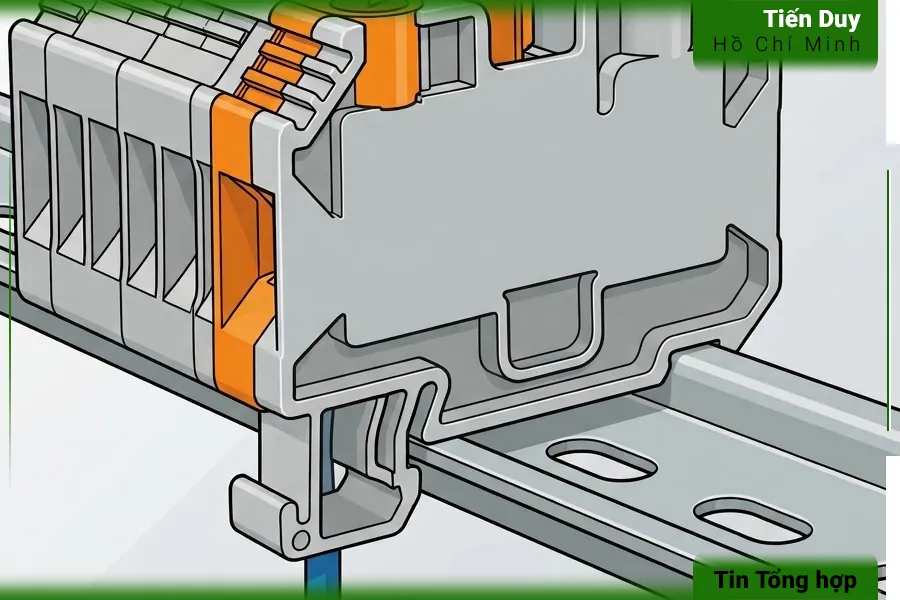

Trước khi có một chuẩn mực chung, mỗi nhà sản xuất thiết bị điện đều thiết kế hệ thống gá lắp riêng biệt cho sản phẩm của mình. Tình trạng này buộc các kỹ sư thiết kế tủ điện phải khoan lỗ và taro ren thủ công cho từng linh kiện, gây lãng phí thời gian và khó khăn khi cần thay thế. Viện Tiêu chuẩn Đức (DIN) đã giải quyết triệt để vấn đề này bằng việc ban hành tiêu chuẩn về thanh ray kim loại dùng để gá lắp thiết bị. Thanh ray DIN với biên dạng hình chữ U và chiều rộng tiêu chuẩn 35mm đã nhanh chóng được chấp nhận rộng rãi trên toàn châu Âu. Thiết kế cơ khí thông minh này cho phép các khối cầu đấu có thể gài trực tiếp lên thanh ray chỉ bằng một thao tác ấn nhẹ.

Sự phổ biến của thanh ray DIN đã thúc đẩy các nhà sản xuất thiết bị đóng cắt và điều khiển trên toàn cầu điều chỉnh thiết kế sản phẩm để tương thích với chuẩn mực này. Việc lắp ráp tủ điện chuyển từ hình thức bắt vít cố định sang dạng gài mô-đun linh hoạt, giúp tiết kiệm không gian và tối ưu hóa luồng đi dây. Khi cần bảo trì hoặc mở rộng hệ thống, kỹ thuật viên có thể dễ dàng trượt các thiết bị dọc theo thanh ray hoặc tháo rời chúng bằng một chiếc tua vít dẹt. Sự đồng bộ hóa này đã tạo ra một hệ sinh thái thiết bị điện công nghiệp đa dạng, nơi các sản phẩm từ nhiều thương hiệu khác nhau có thể cùng tồn tại trên một hệ thống gá lắp duy nhất.

4. Công nghệ kết nối push-in giúp rút ngắn thời gian thi công

Công nghệ kẹp dây bằng ốc vít truyền thống tuy mang lại lực ép lớn nhưng lại đòi hỏi nhiều thời gian thao tác và phụ thuộc vào lực siết của người thợ. Trong các dự án quy mô lớn với hàng chục nghìn điểm đấu nối, việc vặn từng con ốc trở thành một gánh nặng đáng kể về mặt nhân công và tiến độ. Để khắc phục hạn chế này, công nghệ kết nối bằng lò xo đẩy đã được nghiên cứu và ứng dụng rộng rãi trong những năm gần đây. Nguyên lý hoạt động của công nghệ này dựa trên một cơ cấu lò xo lá đặc biệt, cho phép dây dẫn lõi cứng hoặc dây có bấm đầu cốt cắm trực tiếp vào điểm kẹp mà không cần sử dụng dụng cụ. Lực căng của lò xo được tính toán kỹ lưỡng để tự động giữ chặt lõi đồng và duy trì áp lực tiếp xúc ổn định theo thời gian.

Các nghiên cứu thực tế tại các công trường lắp ráp tủ điện cho thấy công nghệ kẹp dây bằng lò xo đẩy mang lại hiệu quả rõ rệt về mặt thời gian. Phương pháp này đặc biệt hữu ích trong các không gian chật hẹp, nơi việc sử dụng tua vít gặp nhiều khó khăn. Những lợi ích đo lường được khi áp dụng phương pháp kết nối này bao gồm:

• Giảm thiểu đến năm mươi phần trăm thời gian đấu nối so với phương pháp vặn vít truyền thống.
• Loại bỏ rủi ro lỏng lẻo mối nối do lực siết không đủ hoặc do tác động của rung động cơ học trong quá trình vận hành.
• Giảm bớt sự mệt mỏi cho người lao động khi phải thực hiện các thao tác lặp đi lặp lại trong thời gian dài.

5. Khả năng chịu đựng trong các bài kiểm tra môi trường khắc nghiệt

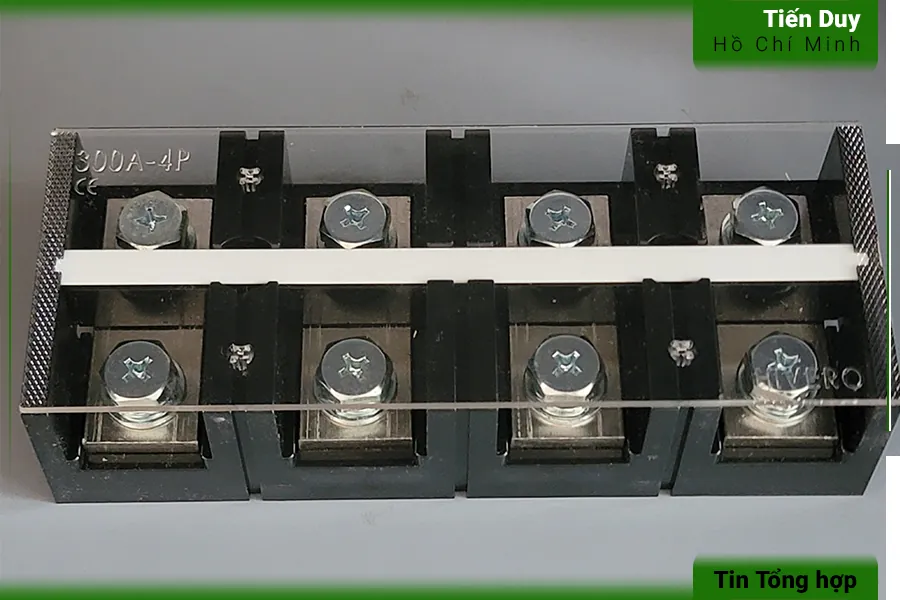

Các tủ điện công nghiệp thường phải hoạt động trong những điều kiện môi trường khắc nghiệt như nhiệt độ cao, độ ẩm lớn và chứa nhiều hóa chất ăn mòn. Để đảm bảo độ tin cậy của hệ thống, các khối cầu đấu phải trải qua hàng loạt bài kiểm tra độ bền trước khi được đưa ra thị trường. Thử nghiệm sương muối là một trong những bài kiểm tra tiêu chuẩn nhằm đánh giá khả năng chống ăn mòn của các chi tiết kim loại bên trong thiết bị. Trong thử nghiệm này, sản phẩm được đặt trong buồng kín và phun liên tục dung dịch muối nồng độ cao trong hàng trăm giờ đồng hồ. Các điểm tiếp xúc bằng đồng hoặc hợp kim phải chứng minh được khả năng chống lại sự oxy hóa và duy trì điện trở tiếp xúc ở mức cho phép.

Bên cạnh yếu tố ăn mòn hóa học, khả năng chịu đựng các tác động cơ học cũng là một tiêu chí quan trọng đối với thiết bị kết nối điện. Các bài kiểm tra rung động và sốc cơ học được thực hiện để mô phỏng điều kiện làm việc thực tế trên các phương tiện giao thông hoặc máy móc công nghiệp nặng. Cơ cấu kẹp dây phải giữ chặt lõi đồng, không để xảy ra hiện tượng ngắt quãng tín hiệu dù chỉ trong vài mili giây khi chịu gia tốc rung lớn. Việc lựa chọn các sản phẩm đã qua kiểm định như cầu đấu Hivero giúp các kỹ sư thiết kế yên tâm về khả năng vận hành ổn định của hệ thống. Những thông số kỹ thuật và kỷ lục thử nghiệm này là minh chứng rõ ràng cho sự phát triển không ngừng của ngành công nghiệp sản xuất linh kiện điện.
