Rơ le bảo vệ pha ILEC (relay bảo vệ pha), mã VPR-A2-380/3L, là linh kiện giám sát điện áp 3 pha không thể thiếu trong tủ điện công nghiệp. Thiết bị đảm nhận 4 chức năng: chống mất pha, ngược pha, ngắt mạch khi quá áp (dải 400-510V) và thấp áp (dải 260-370V). Hệ thống cho phép tinh chỉnh thời gian tác động và thời gian reset linh hoạt từ 0.1 đến 20 giây, kết hợp ngõ ra 1 C/O (5A tại 250VAC) và 4 đèn báo LED (UV, OV, PS, OUT) trực quan. Thiết kế module dùng ngàm gắn DIN rail 35mm giúp thiết bị dễ dàng phối hợp cùng hệ thống rơ le trung gian để bảo vệ toàn diện các trạm bơm và máy nén tải nặng.

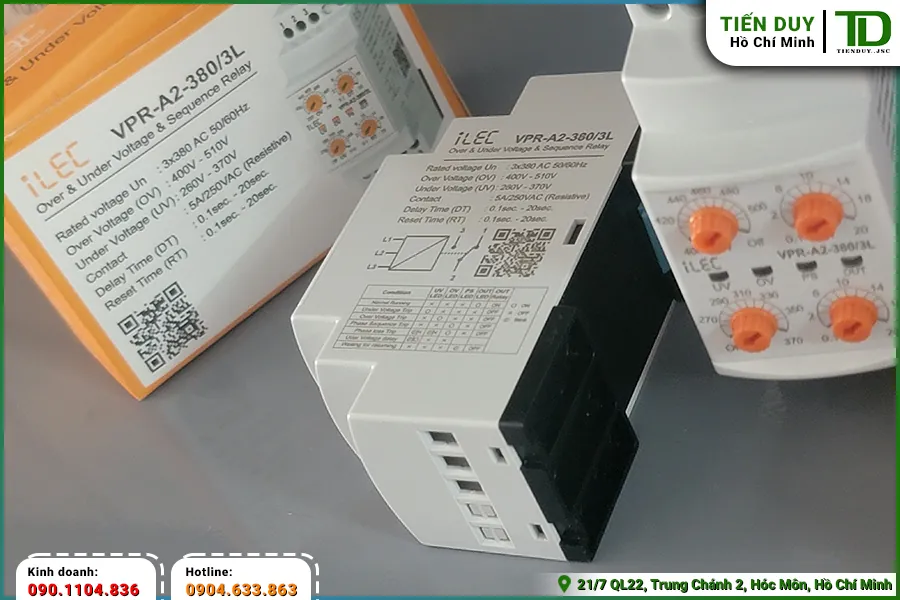

1. Giới thiệu chung về dòng sản phẩm rơ le bảo vệ pha ILEC

Hệ thống điện động lực 3 pha trong công nghiệp luôn tiềm ẩn những biến động điện áp khó lường từ lưới điện quốc gia. Để bảo vệ các cỗ máy đắt tiền khỏi nguy cơ cháy nổ, dòng sản phẩm rơ le bảo vệ pha ILEC được chế tạo như một chốt chặn an ninh đầu tiên và quan trọng nhất trong mọi khoang tủ phân phối.

1.1. Khái niệm cơ bản về thiết bị giám sát điện áp 3 pha

Rơ le bảo vệ pha thực chất là một thiết bị vi điện tử chuyên dụng làm nhiệm vụ theo dõi và phân tích chất lượng của nguồn điện 3 pha đầu vào. Bằng cách lấy mẫu điện áp liên tục theo thời gian thực, bộ vi xử lý bên trong sẽ so sánh các giá trị đo được với ngưỡng an toàn đã được kỹ thuật viên thiết lập sẵn. Ngay khi phát hiện bất kỳ một sự sai lệch nào vượt quá giới hạn cho phép, khối linh kiện này sẽ ngay lập tức thay đổi trạng thái của các tiếp điểm ngõ ra để cắt đứt nguồn nuôi hệ thống. Cơ chế phản ứng tức thời này giúp cô lập hoàn toàn các động cơ cơ khí khỏi nguồn năng lượng đang bị lỗi, đảm bảo dây chuyền sản xuất không phải gánh chịu những hư hỏng nặng nề về mặt kết cấu vật lý.

1.2. Vai trò sống còn trong hệ thống và sự phối hợp cùng relay ILEC trung gian

Đối với các nhà máy sản xuất hạng nặng, giá trị của một cụm động cơ điện hoặc máy nén khí có thể lên tới hàng tỷ đồng, trong khi chi phí cho một thiết bị giám sát lại vô cùng nhỏ bé. Việc trang bị linh kiện bảo vệ này được coi là một khoản đầu tư mang tính chất mua bảo hiểm trọn đời cho toàn bộ hệ thống cơ điện. Trong các sơ đồ mạch điều khiển thực tế, thiết bị này hiếm khi trực tiếp đóng cắt tải mà luôn được đấu nối phối hợp đồng bộ cùng các khối relay ILEC (cụ thể là mã VPR-A2-380/3L). Tín hiệu cảnh báo từ rơ le pha sẽ kích hoạt cuộn hút của rơ le kiếng, từ đó phóng đại tín hiệu để ngắt đồng loạt dàn contactor công suất lớn, tạo ra một rào chắn an toàn và bền bỉ tuyệt đối.

2. Giải phẫu 4 chức năng bảo vệ cốt lõi trên mã hàng VPR-A2-380/3L

Sức mạnh thực sự của rơ le bảo vệ pha ILEC nằm ở khả năng nhận diện đa dạng các biến cố điện áp. Mã sản phẩm VPR-A2-380/3L được nhà máy thiết kế tích hợp trọn vẹn 4 tính năng bảo vệ chuyên sâu nhằm đối phó với mọi kịch bản lỗi lưới điện.

2.1. Chống cháy cuộn dây động cơ khi xảy ra hiện tượng mất pha

Sự cố đứt một sợi cáp trên đường dây truyền tải hoặc cháy một cầu chì nhánh sẽ dẫn đến hiện tượng mất pha vô cùng nguy hiểm. Khi một động cơ 3 pha đang chạy mà đột ngột mất đi một pha, hai pha còn lại sẽ phải gồng mình gánh vác toàn bộ tải trọng, kéo theo dòng điện vọt lên cực cao làm nướng chín cuộn dây đồng bên trong stator chỉ trong vài phút. Rơ le bảo vệ pha sẽ ngay lập tức phát hiện sự thiếu hụt điện áp ở pha bị đứt và xuất lệnh dừng khẩn cấp toàn bộ hệ thống trước khi nhiệt độ cuộn dây kịp chạm đến ngưỡng phá hủy.

2.2. Ngăn chặn rủi ro hư hỏng cơ khí do lỗi đấu ngược pha

Trong quá trình bảo trì trạm biến áp hoặc sửa chữa đường dây cáp ngầm, các thợ điện lực đôi khi có thể vô tình đấu nhầm thứ tự các dây pha A, B, C. Nếu hệ thống điện được cấp lại mà không có rơ le bảo vệ, từ trường quay bên trong động cơ sẽ bị đảo ngược chiều hoàn toàn. Điều này khiến các cỗ máy như bơm nước trục đứng, quạt ly tâm hoặc băng tải chạy ngược hướng thiết kế, gây ra các vụ kẹt vỡ nhông xích và phá nát hệ thống cánh quạt cơ khí. Tính năng chống ngược pha sẽ khóa chặt mạch điều khiển, không cho phép contactor đóng điện nếu thứ tự pha chưa được căn chỉnh lại đúng chuẩn.

2.3. Giới hạn và can thiệp dải quá điện áp (OV) từ 400V đến 510V

Vào các khung giờ thấp điểm ban đêm, khi các nhà máy xung quanh đồng loạt ngừng sản xuất, điện áp trên lưới thường có xu hướng dâng lên rất cao. Nếu để tình trạng điện áp cao này chạy thẳng vào tủ điện, lớp cách điện của các thiết bị sẽ bị đánh thủng. Mã hàng VPR-A2-380/3L cung cấp một núm xoay cho phép người dùng thiết lập dải can thiệp quá áp (Over Voltage – OV) cực kỳ rộng, kéo dài từ 400V lên đến ngưỡng tối đa 510V. Khi điện áp lưới vượt qua mốc cài đặt này, thiết bị sẽ ngắt mạch ngay lập tức để bảo vệ các linh kiện nhạy cảm phía sau.

2.4. Bảo vệ thiết bị trước tình trạng thấp áp (UV) dải 260V đến 370V

Ngược lại với quá áp, tình trạng sụt áp sâu thường xuyên xảy ra vào giờ cao điểm hoặc khi xưởng khởi động đồng loạt các mô tơ siêu lớn. Điện áp thấp khiến động cơ không đủ lực kéo momen xoắn, dẫn đến tình trạng chạy ì ạch, sinh nhiệt cực lớn và tiêu tốn dòng điện khổng lồ. Thiết bị giám sát cho phép kỹ sư cài đặt ngưỡng thấp áp (Under Voltage – UV) linh hoạt trong khoảng từ 260V đến 370V. Chỉ số này giúp máy móc chủ động ngừng làm việc khi chất lượng điện năng không đủ tiêu chuẩn, tránh tình trạng bị ép chạy trong điều kiện đuối sức.

3. Đặc tính kỹ thuật về thời gian tác động và ngõ ra điều khiển

Ngoài việc xác định chính xác các ngưỡng điện áp rủi ro, khả năng xử lý độ trễ thời gian là một thông số cực kỳ quan trọng giúp các rơ le bảo vệ pha ILEC không bị đánh lừa bởi các hiện tượng sụt áp mang tính chất tạm thời.

3.1. Cơ chế cài đặt thời gian trễ tác động linh hoạt

Khi một động cơ công suất lớn bắt đầu khởi động, nó luôn hút một lượng dòng điện khổng lồ khiến điện áp toàn mạng lưới bị sụt giảm trong một khoảnh khắc ngắn. Nếu rơ le phản ứng quá nhạy, nó sẽ hiểu nhầm đây là sự cố thấp áp và ngắt điện ngay lập tức, khiến máy móc không bao giờ khởi động được. Để khắc phục, nhà sản xuất trang bị núm chỉnh thời gian trễ tác động với dải cài đặt từ 0.1 đến 20 giây. Tính năng này cho phép thiết bị “làm ngơ” trước những cú sụt áp thoáng qua trong khoảng thời gian đã định, và chỉ thực sự cắt mạch nếu tình trạng lỗi kéo dài quá số giây cài đặt.

3.2. Chu trình tự động phục hồi nhờ dải thời gian reset

Sau khi ngắt mạch để bảo vệ hệ thống khỏi sự cố sụt áp lưới, lưới điện có thể sẽ phục hồi trở lại trạng thái bình thường ngay sau đó. Thiết bị sở hữu cơ chế cài đặt thời gian phục hồi (Reset time) dao động từ 0.1 đến 20 giây để hệ thống tự động đánh giá lại sự ổn định của nguồn điện. Nếu điện áp đã thực sự vững vàng trong suốt khoảng thời gian reset này, rơ le sẽ tự động đóng tiếp điểm lại để dây chuyền sản xuất tiếp tục vận hành mà không cần công nhân phải chạy ra tận tủ điện để nhấn nút khởi động lại bằng tay.

3.3. Mức chịu tải giới hạn của cụm tiếp điểm ngõ ra 1 C/O 5A

Nhiệm vụ ra lệnh đóng cắt cuối cùng được giao cho một cụm rơ le nội tại sở hữu cấu trúc ngõ ra 1 C/O (bao gồm 1 chân thường đóng và 1 chân thường mở luân phiên). Cụm tiếp điểm này được thiết kế để chịu được mức dòng điện điều khiển tối đa là 5A khi hoạt động ở mức điện áp 250VAC. Thông số định mức 5A là một ngưỡng công suất khá tiêu chuẩn, đủ sức mạnh để cấp điện trực tiếp cho các cụm đèn báo sự cố, còi hú báo động hoặc kích hoạt các cuộn coil của aptomat khối MCCB mà không lo bị dính điểm tiếp xúc.

Để được tư vấn cấu hình chi tiết và nhận bảng giá sỉ linh kiện tủ bảng điện tốt nhất thị trường, quý khách hàng hãy liên hệ trực tiếp cho tổng kho thiết bị điện Tiến Duy qua số điện thoại 0901.104.836 (Ms Hiền). Đội ngũ chuyên gia B2B sẽ hỗ trợ bóc tách khối lượng dự án, rà soát lại thông số tương thích của hệ thống giám sát và lên phương án giao hàng hỏa tốc trong ngày để không làm gián đoạn tiến độ thi công của các nhà thầu.

4. Những lợi thế cơ khí giúp rơ le bảo vệ pha ILEC tối ưu lắp ráp

Bên cạnh sức mạnh của vi xử lý, những cải tiến về mặt hình thái học và giao diện hiển thị của rơ le bảo vệ pha ILEC giúp mã sản phẩm này trở thành một trong những linh kiện được giới thợ điện công nghiệp đặc biệt ưa chuộng.

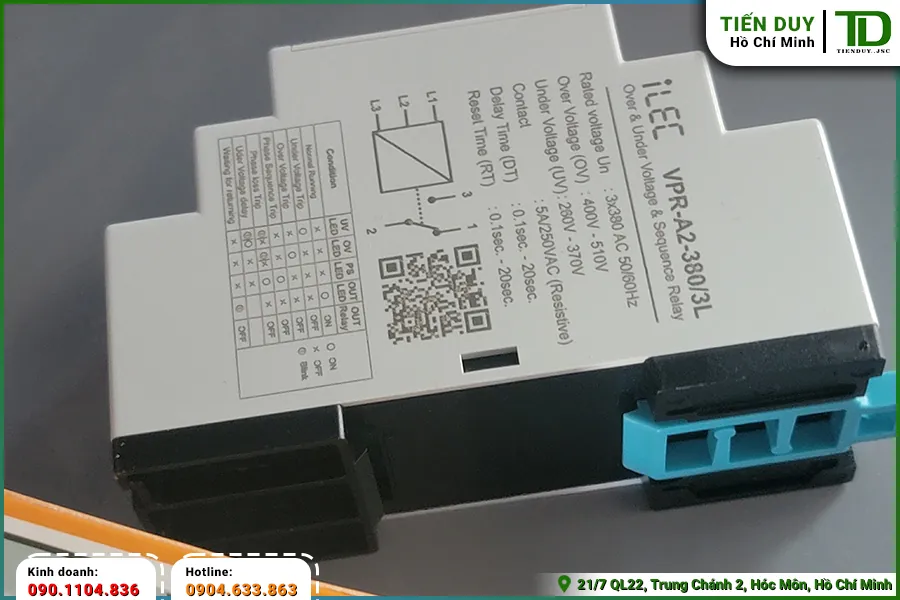

4.1. Tiêu chuẩn ngàm gắn thanh ray DIN rail 35mm đa dụng

Giống như các module điều khiển hiện đại khác, thiết bị được đúc sẵn bộ ngàm cài ở mặt lưng, tương thích hoàn hảo với quy chuẩn thanh ray nhôm DIN rail 35mm phổ biến trên toàn cầu. Các thợ lắp ráp chỉ cần đặt nhẹ thiết bị lên thanh ray và ấn xuống để khóa ngàm lại chắc chắn mà không cần phải sử dụng máy khoan hay bắt vít taro làm hỏng vách mặt bích tủ. Thiết kế module này giúp các khối rơ le được xếp sát rạt vào nhau một cách vuông vức, tối ưu hóa triệt để không gian đi dây trong những khoang tủ điện chật hẹp.

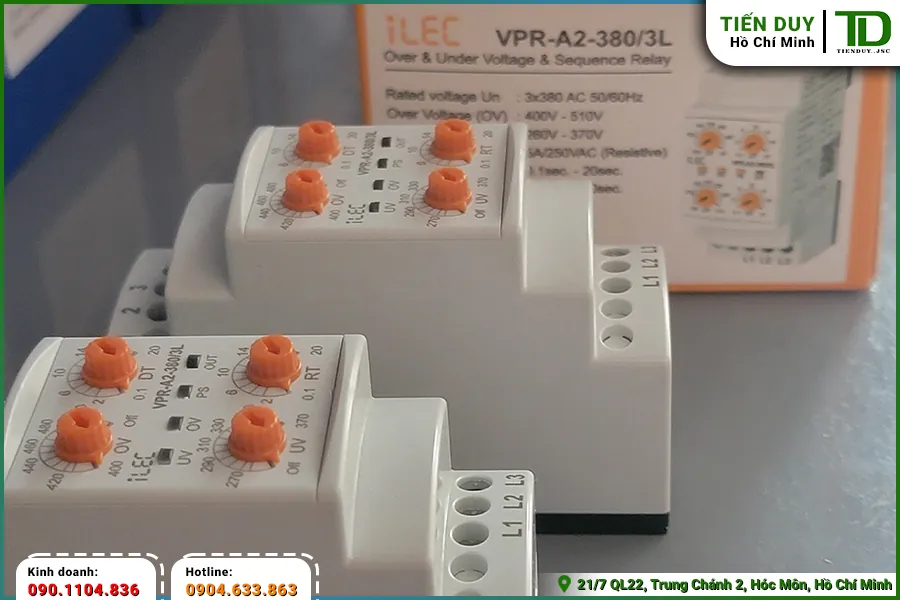

4.2. Tích hợp 4 đèn LED (UV, OV, PS, OUT) báo hiệu trực quan

Để hỗ trợ tối đa cho công tác bắt bệnh và khắc phục sự cố, nhà máy đã bố trí một dải gồm 4 đèn LED siêu sáng ngay trên mặt panel của thiết bị. Khi có bất kỳ lỗi nào xảy ra, đèn tín hiệu tương ứng sẽ sáng rực lên: đèn UV báo lỗi thấp áp, đèn OV báo hiệu quá áp, đèn PS cảnh báo mất pha hoặc ngược pha, và đèn OUT cho biết trạng thái của tiếp điểm ngõ ra đang đóng hay ngắt. Nhờ hệ thống cảnh báo trực quan này, nhân viên vận hành chỉ cần liếc mắt qua lớp kính tủ điện là đã có thể đọc chính xác nguyên nhân gây dừng máy, từ đó rút ngắn đáng kể thời gian tìm kiếm lỗi.

5. Các quy tắc an toàn khi thiết lập thông số cho rơ le bảo vệ pha

Để khai thác tối đa hiệu suất bảo vệ của sản phẩm rơ le bảo vệ pha ILEC, người thợ điện cần phải nắm vững các nguyên tắc đấu dây và hiệu chỉnh thông số một cách cẩn trọng nhất.

5.1. Căn chỉnh biên độ điện áp xoay chiều phù hợp với lưới điện

Mã sản phẩm VPR-A2-380/3L được thiết kế để đo đạc và tương thích với mạng điện động lực 3 pha có điện áp định mức 380V hoặc 400V. Trước khi đưa vào vận hành chính thức, kỹ thuật viên bắt buộc phải dùng đồng hồ vạn năng để đo thực tế điện áp tại nhà máy, sau đó dùng tua vít dẹt chỉnh các núm vặn OV và UV xoay quanh mốc chuẩn này. Việc cài đặt ngưỡng can thiệp quá sát với điện áp thực tế sẽ khiến thiết bị liên tục ngắt giả, trong khi cài đặt biên độ quá rộng lại làm mất đi ý nghĩa của việc giám sát bảo vệ.

5.2. Nguyên tắc cấp nguồn độc lập cho bộ vi xử lý trung tâm

Sơ đồ đấu nối của thiết bị yêu cầu phải lấy chính xác 3 dây pha L1, L2, L3 từ khối aptomat tổng đưa vào các chân đo lường tương ứng của rơ le. Khối vi xử lý của linh kiện sẽ sử dụng chính nguồn điện lưới này để tự nuôi sống bo mạch bên trong, đồng thời tiến hành phân tích sóng hài. Người lắp đặt cần đặc biệt chú ý phải siết chặt các đầu cos dây dẫn, bởi nếu một trong các chân cực bị lỏng lẻo đánh lửa, thiết bị sẽ phân tích nhầm đó là hiện tượng mất pha cục bộ và liên tục ra lệnh dừng hệ thống một cách oan uổng.

5.3. Tuyệt đối cách ly mạch động lực qua contactor công suất lớn

Một quy tắc sống còn mà mọi kỹ sư đều phải ghi nhớ là cụm tiếp điểm 5A của rơ le bảo vệ pha tuyệt đối không bao giờ được phép dùng để đóng cắt trực tiếp các tải động cơ. Sức mạnh 5A chỉ nhằm mục đích truyền tải tín hiệu điều khiển logic trong mạng lưới 220VAC. Để ngắt điện an toàn cho một cỗ máy công suất cao, tín hiệu từ rơ le phải được dẫn qua cuộn hút của một bộ khởi động từ (contactor). Khi xảy ra sự cố áp, rơ le sẽ ngắt nguồn nuôi cuộn hút, khiến contactor nhả các má vít động lực khổng lồ ra, từ đó cách ly hoàn toàn dòng điện lên tới hàng trăm Ampe một cách cực kỳ an toàn.

6. Khả năng tương thích của linh kiện trong hệ thống trạm bơm và máy nén

Khi triển khai các hạ tầng công nghiệp đặc thù, tính ổn định của nguồn điện 3 pha là yếu tố mang tính quyết định đến tuổi thọ của các cụm cơ khí. Đối với các trạm bơm nước tăng áp tòa nhà hoặc bơm xử lý nước thải, hiện tượng ngược chiều từ trường do lỗi đảo pha sẽ khiến cánh quạt ly tâm bơm quay lùi. Trạng thái chạy ngược này không chỉ làm áp lực nước tụt giảm về không mà còn có nguy cơ vặn gãy trục bơm, đánh hỏng phốt cơ khí và gây ra hiện tượng xâm thực phá nát buồng bơm. Sự hiện diện của bộ thiết bị giám sát điện áp ở ngay cửa ngõ trạm bơm đóng vai trò như một lính gác vô hình, ngăn chặn triệt để mọi rủi ro khởi động sai hướng ngay từ trong trứng nước.

Tương tự như trạm bơm, hệ thống máy nén khí trục vít công nghiệp cũng là một trong những dây chuyền cực kỳ nhạy cảm với các lỗi liên quan đến sụt áp và mất pha. Khi thiếu đi một pha cấp nguồn, motor máy nén khí đang gánh tải áp suất nén rất nặng sẽ ngay lập tức rơi vào trạng thái kẹt rotor, dòng điện nhảy vọt làm cháy rụi cuộn stator chỉ trong chớp mắt. Bằng việc nhận diện trước rủi ro và cắt điện dựa trên dải thời gian can thiệp siêu tốc từ 0.1 giây, rơ le bảo vệ pha ILEC sẽ giữ cho cấu trúc cơ khí của cụm trục vít luôn nguyên vẹn, đảm bảo toàn bộ xưởng sản xuất không bao giờ bị gián đoạn nguồn khí nén tĩnh.

Việc tích hợp linh kiện giám sát điện áp vào sâu trong kiến trúc mạng lưới điện động lực chứng minh tư duy thiết kế bài bản và hướng tới sự bền vững lâu dài của các kỹ sư. Cỗ máy theo dõi thời gian thực này không chỉ là một phần tử cảnh báo đơn thuần mà còn là giải pháp tự động hóa giúp giải phóng hoàn toàn áp lực trực gác cho đội ngũ nhân viên bảo trì. Nhờ sự kiên cố và nhạy bén của thiết bị, các giám đốc nhà máy có thể hoàn toàn yên tâm về chất lượng năng lượng đang cung cấp cho dây chuyền, từ đó tự tin tối ưu hóa công suất vận hành để đạt được sản lượng kinh tế cao nhất.
