Công tắc chuyển mạch Hivero (Cam Switch) là thiết bị đóng cắt công nghiệp đạt chứng nhận an toàn CE, được thiết kế với tuổi thọ cơ học trên 500.000 lần và tuổi thọ điện trên 100.000 lần thao tác. Thiết bị hỗ trợ điện áp cách điện định mức AC 600V, dòng điện đi qua 10A, hoạt động ổn định trong dải nhiệt độ từ -25°C đến +40°C. Cấu trúc mã hàng cho phép kỹ sư tùy biến linh hoạt từ 2 đến 12 nấc xoay, lựa chọn đa dạng hình dáng tay nắm (cơ bản, kim nam châm, tam giác) và phương thức khôi phục (thủ công, tự động, kéo xoay), đáp ứng hoàn hảo yêu cầu điều khiển cho máy công cụ và tủ phân phối.



1. Thông tin cơ bản về dòng công tắc chuyển mạch Hivero

Dòng công tắc chuyển mạch Hivero là thiết bị đóng cắt quan trọng được sử dụng phổ biến trong các tủ điện công nghiệp. Việc nắm rõ các đặc tính kỹ thuật sẽ giúp kỹ sư lựa chọn đúng thiết bị cho từng mạch điện cụ thể.

1.1. Đặc điểm cấu tạo và vật liệu chế tạo

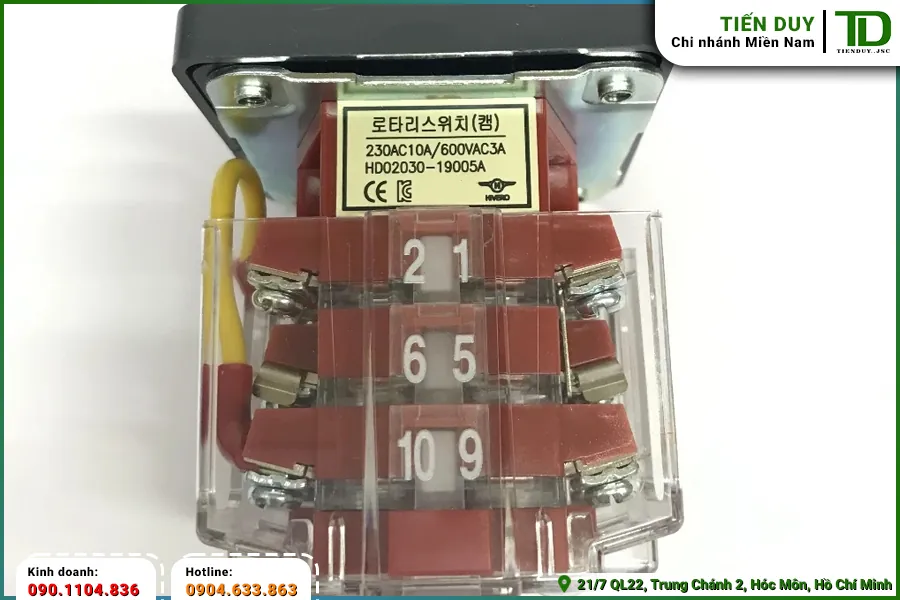

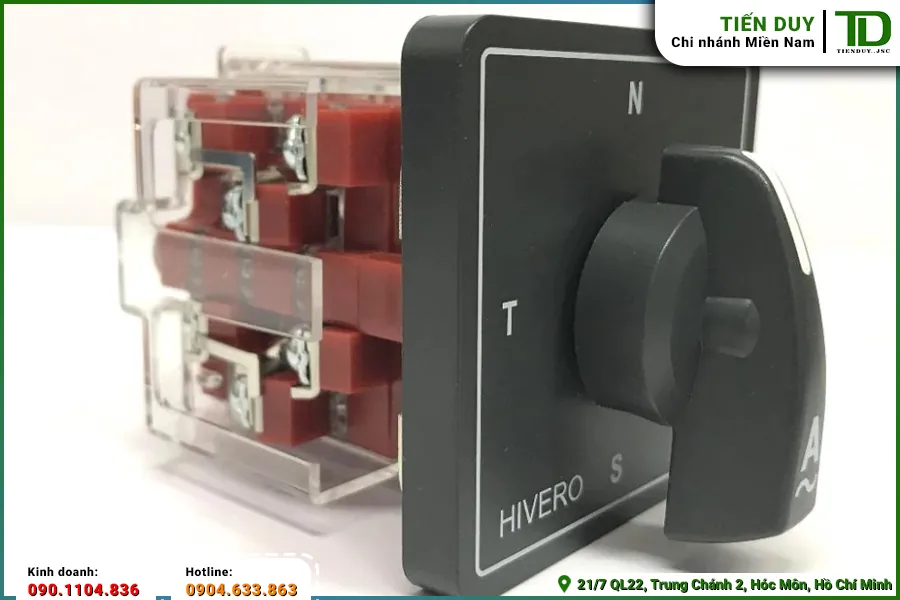

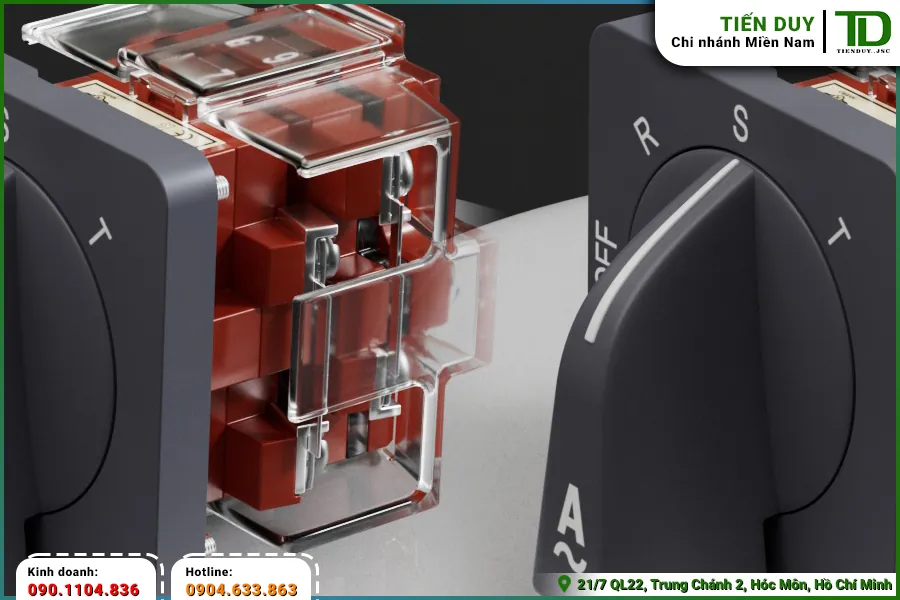

Thiết bị được cấu thành từ các vật liệu chất lượng cao nhằm đảm bảo độ an toàn tuyệt đối khi vận hành. Phần thân máy sử dụng nhựa chống cháy lan giúp ngăn ngừa các sự cố chập điện lây lan trong không gian hẹp. Trục cam bên trong được gia công từ nhựa acetal siêu bền để chịu được lực ma sát liên tục. Các chân đấu nối thiết bị đầu cuối làm bằng đồng thau nguyên chất giúp tăng cường khả năng dẫn điện. Khi tìm hiểu về các sản phẩm Hivero, người dùng sẽ thấy phần tiếp điểm luôn được mạ hợp kim bạc AgCdO cao cấp.



1.2. Mục đích ứng dụng trong hệ thống tủ điện

Mục đích cốt lõi của thiết bị này là thực hiện việc đóng mở hoặc chuyển đổi trạng thái của nhiều mạch điện cùng lúc. Chúng xuất hiện dày đặc trên các mặt cánh tủ điều khiển trung tâm tại các nhà máy sản xuất quy mô lớn. Kỹ thuật viên thường sử dụng chúng để chuyển đổi chế độ vận hành từ thủ công sang tự động cho các cụm bơm nước. Khả năng tùy biến số lượng đơn vị tiếp điểm giúp thiết bị đáp ứng được những yêu cầu điều khiển phức tạp nhất.

Bên cạnh đó, thiết bị còn được lắp đặt trực tiếp trên các máy công cụ để người thợ thao tác thuận tiện hơn. Kích thước nhỏ gọn của cụm tiếp điểm phía sau giúp tiết kiệm đáng kể không gian đi dây trong máng nhựa. Việc thay thế các khối tiếp điểm khi bị mài mòn cũng diễn ra rất nhanh chóng mà không cần tháo rời toàn bộ cụm tay vặn. Tất cả các thiết bị xuất xưởng đều đã vượt qua bài kiểm tra an toàn khắt khe và đạt chứng nhận CE quốc tế.



2. Các tiêu chuẩn về định mức tiếp điểm công tắc Hivero

Định mức tiếp điểm công tắc Hivero là cơ sở quan trọng nhất để đánh giá khả năng chịu tải của thiết bị trong thực tế. Các thông số này được nhà sản xuất kiểm định và công bố rõ ràng trên tài liệu kỹ thuật.

2.1. Điện áp cách điện và dòng điện đi qua

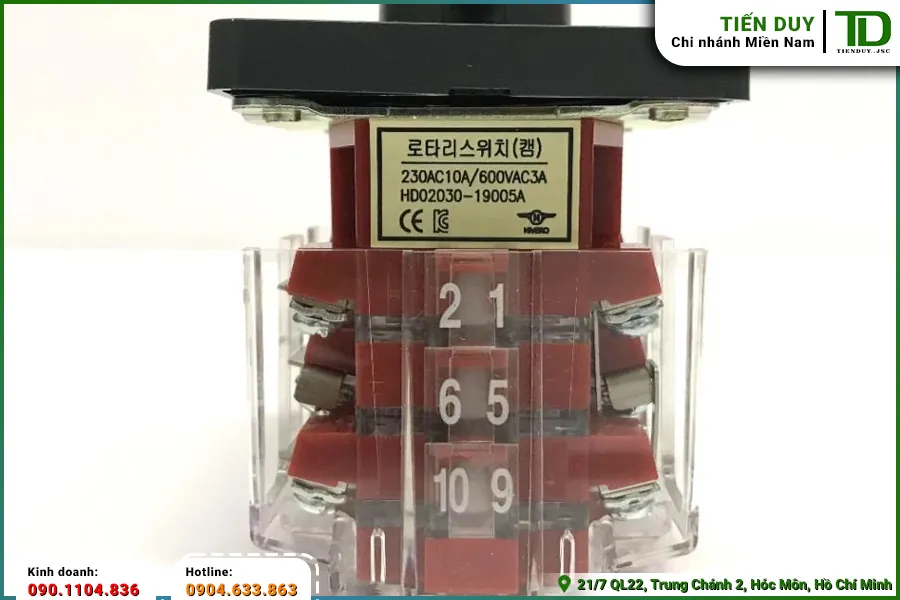

Điện áp cách điện định mức của toàn bộ dòng sản phẩm được thiết kế đạt mức 600V xoay chiều. Con số này đảm bảo an toàn tuyệt đối cho người vận hành khi thao tác trực tiếp bằng tay trên mặt cánh tủ. Dòng điện đi qua định mức được duy trì ổn định ở mức 10A trong điều kiện môi trường tiêu chuẩn. Khả năng chịu đựng điện áp cao giúp thiết bị không bị đánh thủng lớp cách điện khi có xung nhiễu đột ngột. Kỹ sư cần căn cứ vào thông số này để bố trí khoảng cách an toàn giữa các thiết bị liền kề.



2.2. Khả năng chịu tải kháng

Khi hoạt động trong lưới điện xoay chiều từ 220V đến 250V, thiết bị có thể chịu được dòng tải kháng lên đến 10A. Tải kháng ở đây thường là các mạch đèn báo hiệu hoặc các điện trở sấy công suất nhỏ bên trong khoang tủ. Nếu nâng cấp điện áp lên dải 380V đến 440V, dòng tải kháng cho phép sẽ giảm xuống còn 6A để đảm bảo an toàn. Việc tuân thủ đúng giới hạn dòng điện này sẽ ngăn chặn hiện tượng phát nhiệt quá mức tại các cực đấu nối.



2.3. Khả năng chịu tải điện cảm

Đối với các mạch điện có tính cảm kháng như cuộn hút rơ le hay khởi động từ, khả năng chịu tải sẽ có sự thay đổi. Ở cấp điện áp 220V, dòng tải điện cảm tối đa mà tiếp điểm có thể đóng cắt an toàn là 3A. Khi chuyển sang sử dụng ở lưới điện ba pha 380V, thông số này bị giới hạn lại ở mức 1.5A. Nhân viên thiết kế cần đặc biệt lưu ý sự suy giảm dòng cắt này để tránh làm cháy dính bề mặt tiếp xúc khi vận hành.

Bảng 1: Các tiêu chuẩn định mức tiếp điểm công tắc Hivero



3. Những thông số công tắc Hivero về độ bền và môi trường

Việc đánh giá những thông số công tắc Hivero về độ bền cơ học sẽ giúp dự đoán chính xác chu kỳ bảo dưỡng định kỳ. Thiết bị được chế tạo để chống chịu tốt các tác động bất lợi từ môi trường nhà xưởng.

3.1. Tuổi thọ cơ học và tuổi thọ điện

Tuổi thọ của thiết bị được chia thành hai tiêu chí độc lập là độ bền cơ học và độ bền điện. Về mặt cơ học, cụm trục cam và lò xo thép không gỉ có thể hoạt động trơn tru trên 500 ngàn lần thao tác. Trong khi đó, tuổi thọ về điện của các bề mặt mạ bạc được cam kết ở mức trên 100 ngàn lần đóng cắt có tải. Sự chênh lệch này là hoàn toàn bình thường vì hiện tượng hồ quang điện luôn gây mài mòn vật liệu nhanh hơn so với ma sát cơ học. Người dùng có thể chủ động thay thế riêng phần đế tiếp điểm phía sau để tiết kiệm chi phí vật tư.



3.2. Khả năng chống rung đập và nhiệt độ hoạt động

Nhà sản xuất đã gia cố kết cấu vỏ máy để đáp ứng các tiêu chuẩn chống chịu môi trường khắc nghiệt với các chỉ số giới hạn an toàn sau:

• Khả năng chống rung đạt tần số từ 10 đến 55Hz với biên độ kép 1.5mm.
• Khả năng chống va đập cơ học lên tới 300m/s2 tương đương khoảng 30G.
• Nhiệt độ môi trường xung quanh cho phép vận hành an toàn từ âm 25 độ C đến dương 40 độ C.



Bảng 2: Thông số độ bền và môi trường hoạt động

Quý khách hàng là nhà thầu cơ điện cần kiểm tra tồn kho các mã hàng đóng cắt chuyên dụng cho dự án. Vui lòng liên hệ trực tiếp với Tiến Duy qua số điện thoại 0904.633.863 (Mr. Ninh) để nhận bảng báo giá sỉ tốt nhất. Đội ngũ kỹ thuật của chúng tôi luôn sẵn sàng hỗ trợ tra cứu mã hàng tương đương một cách nhanh chóng.



4. Các phương thức vận hành và góc độ chuyển đổi

Phương thức vận hành quyết định trực tiếp đến trải nghiệm của người dùng và logic điều khiển của toàn bộ hệ thống. Hãng cung cấp nhiều tùy chọn góc xoay khác nhau để phù hợp với từng thói quen thao tác.

4.1. Dạng khôi phục thủ công (Manual return)

Dạng khôi phục thủ công là cơ chế phổ biến nhất, trong đó tay nắm sẽ giữ nguyên vị trí sau khi người dùng vặn chuyển nấc. Cơ chế này thường được ứng dụng để chọn chế độ chạy tay hoặc chạy tự động cho các trạm bơm nước. Góc độ chuyển đổi cho dạng thủ công rất đa dạng, bao gồm các góc 30 độ, 45 độ, 60 độ và 90 độ. Số nấc lựa chọn có thể mở rộng linh hoạt từ 2 nấc lên đến tối đa 12 nấc tùy thuộc vào cấu hình đặt hàng.

Việc phân chia góc xoay rõ ràng giúp người thợ không bị vặn quá tay gây sai lệch tín hiệu điều khiển. Cơ cấu rãnh trượt bên trong được gia công chính xác để tạo ra tiếng click rõ ràng mỗi khi chuyển nấc thành công. Trải nghiệm phản hồi lực tốt này giúp nhân viên vận hành có thể thao tác chính xác ngay cả khi đang đeo găng tay bảo hộ dày. Đây là ưu điểm cơ khí vượt trội giúp thiết bị duy trì được độ ổn định trong suốt thời gian dài sử dụng.



4.2. Dạng khôi phục tự động (Auto return)

Dạng khôi phục tự động sử dụng cơ cấu lò xo nén để tự động trả tay nắm về vị trí ban đầu ngay sau khi buông tay. Ứng dụng tiêu biểu nhất của cơ chế này là thay thế cho các nút nhấn khởi động hoặc dừng khẩn cấp trên mặt tủ. Góc độ chuyển đổi duy nhất được hỗ trợ cho dạng tự động là 45 độ nhằm tạo lực nén tối ưu cho lò xo. Số nấc cấu hình cho loại này bị giới hạn từ 2 đến 4 nấc để đảm bảo độ nhạy bén khi đàn hồi.



4.3. Cơ chế khôi phục bằng cách kéo rồi xoay

Ngoài hai dạng cơ bản trên, hãng còn phát triển thêm cơ chế khôi phục bằng cách kéo rồi xoay vô cùng đặc biệt. Người vận hành bắt buộc phải dùng lực kéo tay nắm hướng ra ngoài trước khi thực hiện thao tác vặn chuyển nấc. Thiết kế an toàn này giúp ngăn chặn tuyệt đối các tình huống vô tình va quẹt làm thay đổi trạng thái máy móc. Cơ cấu này đặc biệt hữu ích trong các dây chuyền sản xuất yêu cầu quy trình xác nhận thao tác hai bước nghiêm ngặt.



5. Hướng dẫn phân loại mã công tắc chuyển mạch theo cấu hình

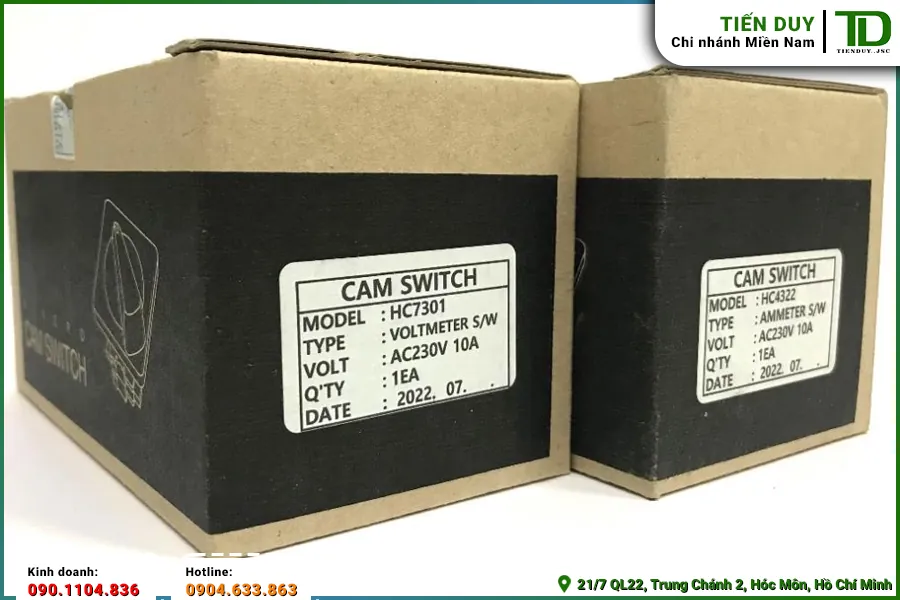

Việc giải mã công tắc chuyển mạch dựa trên chuỗi ký tự in trên vỏ hộp là kỹ năng bắt buộc của nhân viên thu mua. Cấu trúc tên gọi được sắp xếp theo một trật tự logic từ trái sang phải để thể hiện đầy đủ cấu hình máy.

5.1. Quy ước số nấc và số khối tiếp điểm

Hai chữ cái đầu tiên HC luôn được dùng để xác định đây là dòng sản phẩm chuyển mạch cam của thương hiệu Hivero. Ngay sau đó là một chữ số thể hiện tổng số nấc tay nắm mà thiết bị hỗ trợ, có thể dao động từ 2 đến 12 nấc. Ký tự tiếp theo đại diện cho số lượng khối tiếp điểm được gắn ở phía sau thân máy. Việc đọc đúng hai thông số này giúp kỹ sư xác định được thiết bị có đủ chân đấu nối cho bản vẽ thiết kế hay không.

Cụm hai chữ số tiếp theo trong dải từ 01 đến 99 được quy ước là số seri nội bộ của mạch điện. Mã mạch điện này sẽ tương ứng với một sơ đồ đóng cắt cụ thể được minh họa chi tiết trong tài liệu catalogue. Kỹ thuật viên đấu nối bắt buộc phải đối chiếu mã seri này với bản vẽ thi công để tránh đấu nhầm dây pha. Sự đa dạng của các mã mạch điện giúp thiết bị có thể thay thế cho hầu hết các loại cầu dao đảo chiều truyền thống.



5.2. Tùy chọn hình dáng tay nắm

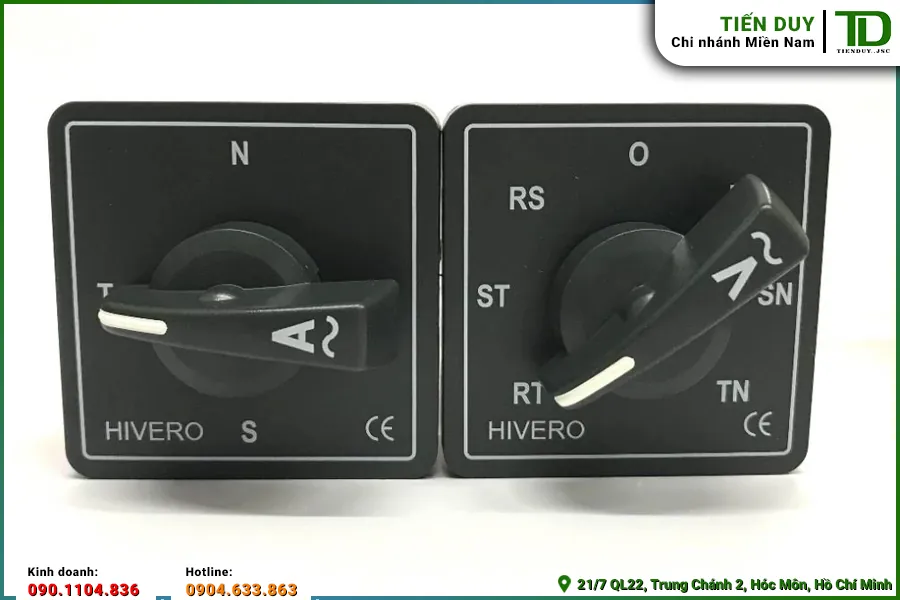

Ký tự chữ cái tiếp theo trong chuỗi mã hàng dùng để chỉ định hình dáng của phần tay nắm vặn với các tùy chọn đa dạng như sau:

• Loại cơ bản hình mũi tên ký hiệu là chữ B.
• Loại kim nam châm thanh mảnh ký hiệu là chữ N.
• Loại hình tam giác lớn ký hiệu là chữ T.
• Loại hình hoa cúc ký hiệu là chữ C.



5.3. Tùy chọn màu sắc tay nắm

Ngay sát bên mã hình dáng là một ký tự viết tắt thể hiện màu sắc của phần tay nắm nhựa. Mã chữ B đại diện cho màu đen tiêu chuẩn thường thấy trên các tủ điện phân phối hạ thế. Mã chữ R chỉ định màu đỏ nổi bật, thường dùng cho các mạch ưu tiên hoặc báo động khẩn cấp. Cuối cùng là mã chữ Bu tương ứng với màu xanh dương, mang lại sự đồng bộ cho các hệ thống máy công cụ hiện đại.



5.4. Mã định mức dòng điện

Cụm số cuối cùng trong chuỗi định danh sản phẩm luôn là con số 10 để chốt lại cấu hình kỹ thuật. Con số này khẳng định thiết bị được thiết kế với định mức tiếp điểm tiêu chuẩn là 10A ở lưới điện 220V. Quy tắc đặt tên đồng nhất này giúp phòng vật tư dễ dàng kiểm soát chéo hồ sơ đặt hàng với nhà cung cấp. Việc hiểu rõ từng ký tự sẽ loại bỏ hoàn toàn rủi ro mua sai chủng loại vật tư gây chậm trễ tiến độ thi công.

Bảng 3: Hướng dẫn đọc mã cấu hình công tắc Hivero

6. Lưu ý khi lên danh mục vật tư cho hệ thống điều khiển

Khi tiến hành lên danh mục vật tư cho dự án, kỹ sư cơ điện cần thu thập đầy đủ thông tin về yêu cầu tải trọng thực tế của từng nhánh mạch. Việc chọn sai định mức dòng điện sẽ khiến bề mặt tiếp xúc nhanh chóng bị oxy hóa và sinh nhiệt gây cháy nổ. Đối với các khu vực có độ rung động mạnh như trạm bơm hay máy nén khí, cần ưu tiên kiểm tra kỹ lực siết của các bu lông kết nối. Việc sử dụng đầu cốt dẹt hoặc cốt chẻ đúng tiêu chuẩn sẽ giúp tăng diện tích tiếp xúc và giảm điện trở tại điểm đấu nối.

Một yếu tố quan trọng khác là phải tính toán trước không gian chiều sâu bên trong máng nhựa tủ điện. Các thiết bị có số lượng khối tiếp điểm lớn từ 4 khối trở lên sẽ đòi hỏi khoảng lùi phía sau mặt cánh tủ khá sâu. Nếu không khảo sát kỹ, phần đuôi thiết bị có thể bị cấn vào thanh cái đồng hoặc các aptomat nằm ở lớp đáy tủ. Sự phối hợp chặt chẽ giữa bộ phận thiết kế bản vẽ và nhân viên lắp ráp hiện trường sẽ giải quyết triệt để vấn đề không gian này.

Cuối cùng, việc lưu trữ hồ sơ kỹ thuật và mã số seri của từng thiết bị trên mặt tủ là vô cùng cần thiết cho công tác bảo trì sau này. Khi một cụm tiếp điểm bị hỏng do hết tuổi thọ cơ học, kỹ thuật viên chỉ cần tra cứu lại mã hàng để yêu cầu cấp phát vật tư thay thế chính xác. Sự đồng bộ về kích thước cơ khí của các dòng sản phẩm hãng này giúp quá trình thay mới diễn ra nhanh gọn mà không cần khoan khoét lại lỗ tủ. Điều này mang lại giá trị kinh tế to lớn cho các nhà máy tại khu vực TP.HCM mở rộng trong suốt vòng đời hoạt động của hệ thống.
