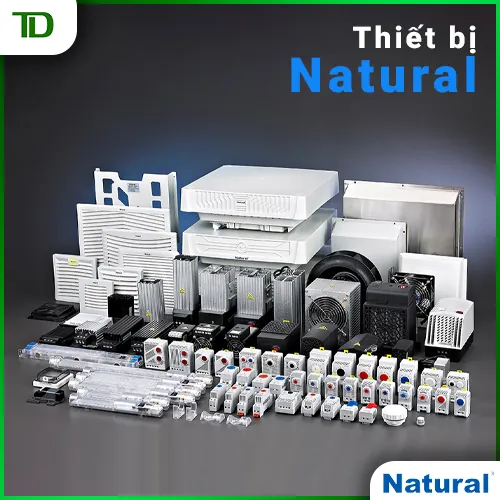

Thiết bị Natural là hệ sinh thái tản nhiệt tủ điện công nghiệp bao gồm: bộ điều khiển nhiệt độ (NTL 79, NTL 80, FZK 021), điện trở sấy PTC vỏ nhôm (50W-150W), quạt hút có lọc bụi IP54 (NTL-SFF lưu lượng 30-1400 m3/h), quạt gắn nóc (NTL-TF), quạt hút rời bạc đạn (NA series 230VAC, DC series 24V/48V), cùng các phụ kiện như tấm lọc gió, lưới sắt, đèn LED 5W 1200Lm và công tắc cửa DS 013.



1. Giới thiệu thiết bị Natural là gì trong hệ thống tủ điện

Khi bắt tay vào thiết kế hệ thống điều khiển, việc tìm hiểu các dòng vật tư tản nhiệt là bước không thể bỏ qua. Vậy thực chất thương hiệu này cung cấp những giải pháp gì cho cấu trúc của một tủ điện công nghiệp?

1.1 Định vị thương hiệu và hệ sinh thái tản nhiệt

Natural là thương hiệu chuyên sâu trong lĩnh vực sản xuất các giải pháp kiểm soát nhiệt độ và môi trường bên trong không gian kín. Hãng cung cấp một hệ sinh thái toàn diện bao gồm các thiết bị làm mát, sưởi ấm và phụ kiện bảo vệ đi kèm. Việc nắm rõ danh mục Thiết bị Natural giúp các kỹ sư dễ dàng lên dự toán chính xác cho từng hạng mục công trình. Các sản phẩm này được thiết kế để chịu được điều kiện vận hành khắc nghiệt tại các nhà xưởng ở TP.HCM. Sự đồng bộ của hệ thống giúp duy trì tuổi thọ lâu dài cho các linh kiện điện tử đắt tiền bên trong.



1.2 Tiêu chuẩn chất lượng CE và RoHS của hãng

Một yếu tố quan trọng khi đánh giá vật tư công nghiệp chính là hệ thống chứng nhận kỹ thuật đi kèm. Các sản phẩm của hãng đều vượt qua kiểm định nghiêm ngặt để đạt chứng chỉ CE, đảm bảo an toàn tuyệt đối theo chuẩn Châu Âu. Thêm vào đó, tiêu chuẩn RoHS minh chứng cho việc sử dụng vật liệu thân thiện, không chứa hóa chất độc hại gây ảnh hưởng đến người vận hành. Hồ sơ chứng từ minh bạch này là cơ sở vững chắc để các nhà thầu đệ trình nghiệm thu vật tư với chủ đầu tư. Sự tuân thủ các tiêu chuẩn quốc tế giúp giảm thiểu tối đa rủi ro kỹ thuật trong suốt vòng đời dự án.



2. Nhóm bộ điều khiển nhiệt độ và độ ẩm

Để hệ thống tản nhiệt hoạt động hoàn toàn tự động, các module cảm biến và điều khiển là thành phần bắt buộc phải có. Dưới đây là các dòng sản phẩm phổ biến nhất hiện nay.

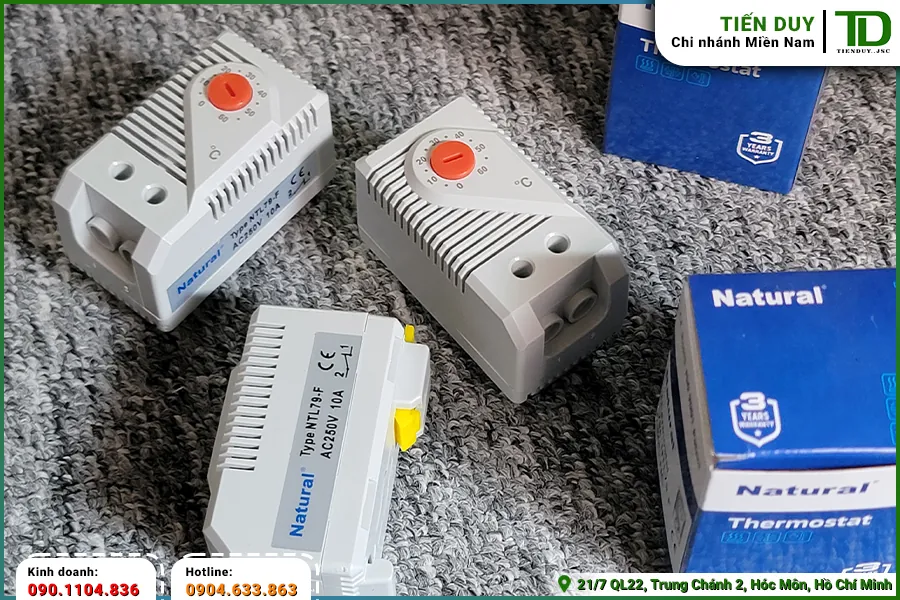

2.1 Bộ điều khiển nhiệt độ tiếp điểm NO/NC

Dòng sản phẩm này bao gồm hai mã hàng cơ bản là NTL 79 và NTL 80 với chức năng đóng cắt mạch điện dựa trên ngưỡng nhiệt độ cài đặt. Mã NTL 79 sử dụng tiếp điểm thường đóng để kích hoạt hệ thống sưởi khi nhiệt độ môi trường xuống quá thấp. Trong khi đó, mã NTL 80 được trang bị tiếp điểm thường mở chuyên dùng để khởi động quạt làm mát khi khoang tủ bị quá nhiệt. Khi tìm kiếm bộ điều khiển nhiệt độ Natural, kỹ sư thường ưu tiên hai mã này vì dải nhiệt độ tinh chỉnh linh hoạt từ 0 đến 60 độ C. Khả năng chịu tải của tiếp điểm lên đến 10A ở mức điện áp 250VAC, đáp ứng tốt cho hầu hết các thiết bị ngoại vi.



2.2 Bộ điều khiển nhiệt độ độ nhạy cao FZK 021

Đối với các hệ thống yêu cầu kiểm soát môi trường khắt khe hơn, mã hàng FZK 021 là giải pháp nâng cấp đáng cân nhắc. Thiết bị này tích hợp đồng thời cả hai loại tiếp điểm NO và NC độc lập trên cùng một module nhỏ gọn. Thiết kế này cho phép kỹ sư điều khiển song song cả quạt hút và điện trở sấy mà không cần lắp đặt hai bộ điều khiển riêng biệt. Khi chọn bộ điều khiển nhiệt độ Natural cho dự án, mã FZK 021 luôn là ưu tiên hàng đầu để duy trì môi trường lý tưởng cho PLC hay biến tần. Việc sử dụng module kép giúp tiết kiệm đáng kể không gian gá lắp trên thanh ray DIN 35mm.



2.3 Bộ điều khiển chuyên dụng đo độ ẩm NT 74-F

Độ ẩm cao là nguyên nhân hàng đầu gây ra hiện tượng rỉ sét và phóng điện bề mặt bên trong các tủ điều khiển. Để khắc phục triệt để vấn đề này, hãng đã phát triển dòng sản phẩm NT 74-F chuyên dùng để giám sát độ ẩm tương đối. Người vận hành có thể dễ dàng cài đặt ngưỡng độ ẩm an toàn trong dải từ 35% đến 95% RH. Khi độ ẩm thực tế vượt qua mức cài đặt, thiết bị sẽ tự động đóng mạch cấp nguồn cho hệ thống sấy hoạt động. Sản phẩm này hỗ trợ dải điện áp đầu vào linh hoạt cho cả dòng điện xoay chiều và một chiều.

Bảng 1: Một số sản phẩm tiêu biểu nhóm bộ điều khiển nhiệt độ và độ ẩm



3. Nhóm điện trở sấy chống ngưng tụ hơi nước

Điện trở sấy là thiết bị trực tiếp tạo ra nhiệt lượng để cân bằng môi trường và xua tan hơi ẩm. Nhóm sản phẩm này sở hữu nhiều đặc tính kỹ thuật ưu việt để đảm bảo an toàn cháy nổ.

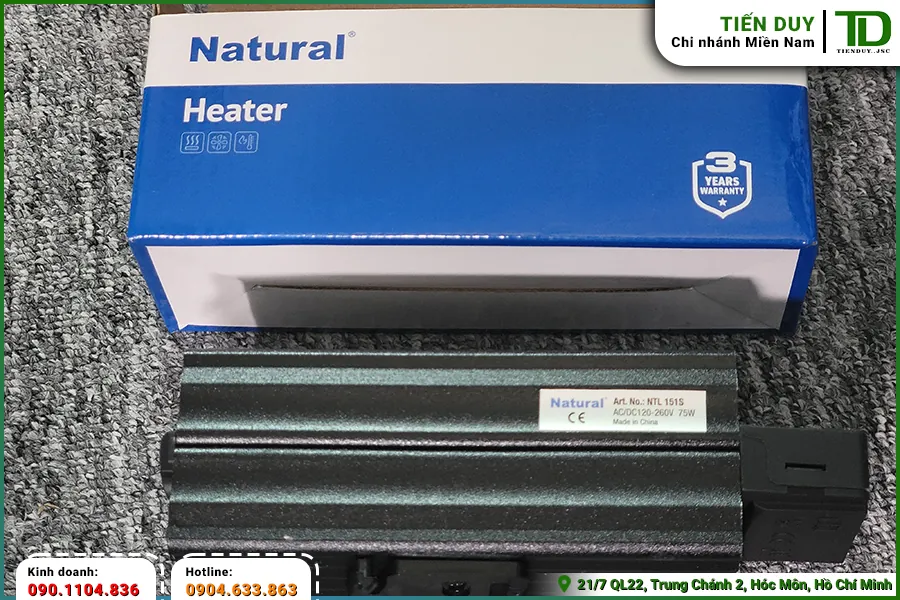

3.1 Cấu tạo vỏ nhôm tản nhiệt và công nghệ PTC

Dòng sản phẩm NTL151 được chế tạo với lớp vỏ ngoài bằng nhôm đúc nguyên khối tích hợp các rãnh tản nhiệt sâu. Thiết kế khí động học này giúp phân tán nhiệt lượng đồng đều ra không gian xung quanh, tránh tình trạng tập trung nhiệt cục bộ. Lõi gia nhiệt bên trong sử dụng công nghệ PTC tiên tiến có khả năng tự động giới hạn nhiệt độ tối đa. Cơ chế thông minh này ngăn chặn tuyệt đối nguy cơ quá nhiệt gây chập cháy các dây dẫn lân cận. Việc trang bị điện trở sấy Natural đúng tiêu chuẩn giúp thiết bị có thể hoạt động liên tục trong thời gian dài mà không làm suy giảm tuổi thọ.



3.2 Các dải công suất phổ biến từ 50W đến 150W

Tùy thuộc vào thể tích vỏ tủ và điều kiện môi trường, người thiết kế cần lựa chọn mức công suất sấy phù hợp để tối ưu hiệu năng. Mức công suất 50W với chiều dài 65mm thích hợp cho các hộp đấu nối nhỏ hoặc khoang thiết bị hẹp. Mức công suất 75W và 100W đáp ứng hoàn hảo nhu cầu sấy cho các tủ điều khiển máy bơm tầm trung. Mức công suất cực đại 150W với chiều dài 220mm chuyên dùng cho tủ phân phối tổng có kích thước lớn. Việc tính toán đúng công suất điện trở sấy Natural sẽ quyết định trực tiếp đến hiệu quả chống ẩm cho toàn bộ hệ thống.

Bảng 2: Một số sản phẩm tiêu biểu nhóm điện trở sấy chống ngưng tụ hơi nước



4. Nhóm quạt hút gió có lọc và quạt gắn nóc

Quạt hút tủ điện là thành phần cơ điện chủ lực làm nhiệm vụ đối lưu không khí và đẩy luồng nhiệt nóng ra ngoài. Đây là nhóm sản phẩm đa dạng nhất với nhiều tùy chọn về kích thước và lưu lượng.

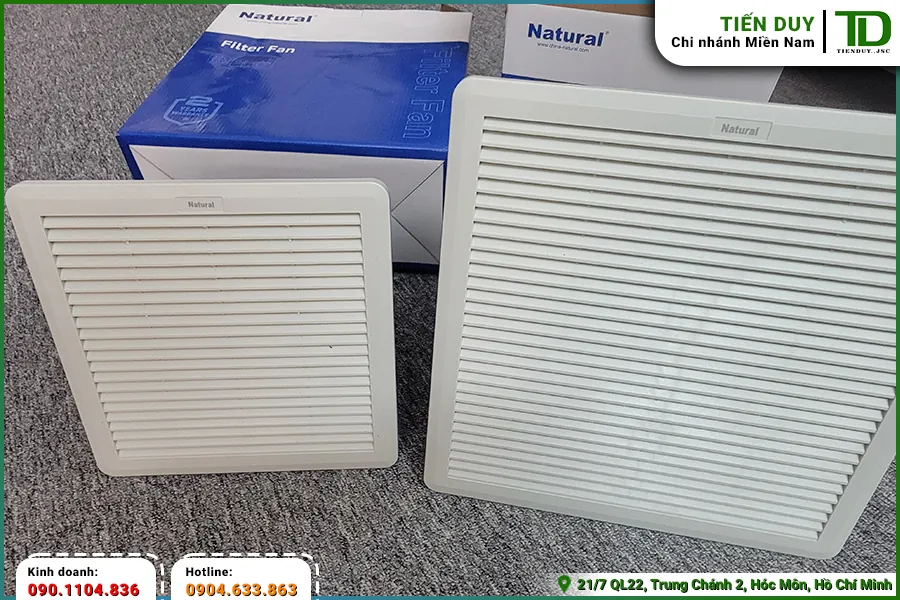

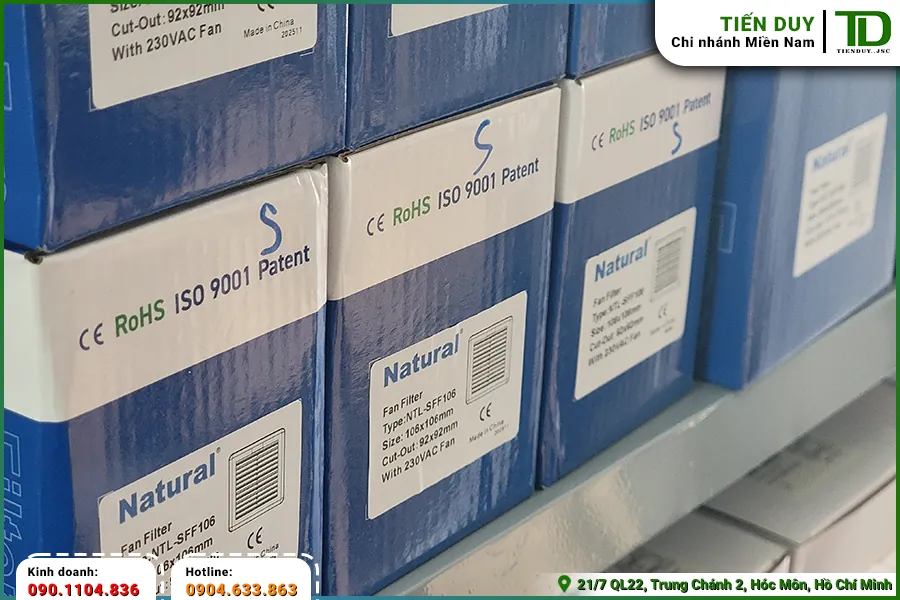

4.1 Quạt hút hướng trục có lọc bụi NTL-SFF

Dòng quạt mã NTL-SFF là giải pháp làm mát tiêu chuẩn được ứng dụng rộng rãi nhất trong các nhà máy hiện nay. Thiết bị bao gồm một động cơ quạt hướng trục kết hợp với mặt nạ nhựa và tấm lọc bụi đồng bộ. Lưu lượng gió của dòng sản phẩm này dao động từ 30 m3/h đối với các mã nhỏ cho đến 1400 m3/h ở các phiên bản cỡ lớn. Khi cần tìm kiếm quạt hút Natural cho hạng mục thông gió, các nhà thầu luôn ưu tiên dòng NTL-SFF vì tính đồng bộ và dễ dàng lắp đặt.

Nếu bạn đang cần lên dự toán chi tiết cho hạng mục tản nhiệt, hãy liên hệ ngay hotline 0904 633 863 để được hỗ trợ. Đội ngũ Tiến Duy sẽ giúp bạn kiểm tra tồn kho nhanh chóng và cung cấp mức chiết khấu tốt nhất cho các đơn hàng dự án. Nguồn hàng dồi dào tại tổng kho luôn sẵn sàng đáp ứng tiến độ cấp bách của mọi công trình.



4.2 Quạt hút gắn trên nóc NTL-TF công suất lớn

Đối với các hệ thống tủ ghép khung nhiều khoang, việc tản nhiệt từ phía trên nóc là phương án mang lại hiệu quả cao nhất. Dòng quạt NTL-TF được thiết kế chuyên biệt để hút luồng không khí nóng bốc lên theo nguyên lý đối lưu tự nhiên. Sản phẩm sở hữu động cơ công suất lớn, tạo ra lưu lượng gió mạnh mẽ từ 570 m3/h đến 1340 m3/h. Vỏ bọc bên ngoài được cấu tạo từ vật liệu thép sơn tĩnh điện hoặc nhựa ABS chịu lực, chống chịu tốt các tác động từ môi trường. Dòng quạt hút Natural gắn nóc này giúp giải quyết triệt để bài toán không gian chật hẹp trên bề mặt cánh cửa tủ.



4.3 Quạt hút loại chống nước mưa NTL-F125-W

Khi thiết kế các hệ thống điều khiển đặt ngoài trời, yêu cầu về khả năng chống nước mưa luôn được đặt lên hàng đầu. Mã hàng NTL-F125-W là tấm chắn định hướng gió đặc biệt được thiết kế để ngăn chặn nước mưa hắt trực tiếp vào khoang máy. Phụ kiện này có thể được sử dụng độc lập hoặc kết hợp kèm theo quạt hút kích thước 120x120mm. Cấu trúc các nan chớp được tính toán kỹ lưỡng để nước trượt xuống theo chiều dọc mà không cản trở luồng gió lưu thông. Đây là giải pháp hoàn hảo để bảo vệ các trạm bơm hoặc tủ chiếu sáng công cộng.



4.4 Tiêu chuẩn bảo vệ IP54 của hệ thống quạt

Toàn bộ các dòng quạt hút có mặt nạ của hãng đều được chứng nhận đạt cấp bảo vệ IP54 theo tiêu chuẩn quốc tế. Cấp bảo vệ này ngăn chặn hiệu quả sự xâm nhập của các hạt bụi có kích thước lớn làm kẹt vòng bi động cơ. Đồng thời, cuộn dây stator được bảo vệ an toàn khỏi các tia nước văng từ mọi hướng trong xưởng sản xuất. Việc duy trì tiêu chuẩn IP54 giúp đảm bảo hiệu suất làm mát ổn định ngay cả khi môi trường xung quanh có độ ẩm cao. Các kỹ sư hoàn toàn yên tâm khi đưa thiết bị vào danh mục thống kê khối lượng cho dự án.

Bảng 3: Một số sản phẩm tiêu biểu nhóm quạt hút gió có lọc và quạt gắn nóc



5. Nhóm quạt hút rời loại bạc đạn

Trong nhiều trường hợp, kỹ sư chỉ cần sử dụng thân quạt trần để làm mát cục bộ cho một số linh kiện sinh nhiệt lớn. Nhóm quạt rời mang lại sự linh hoạt tối đa cho các thiết kế đặc thù này.

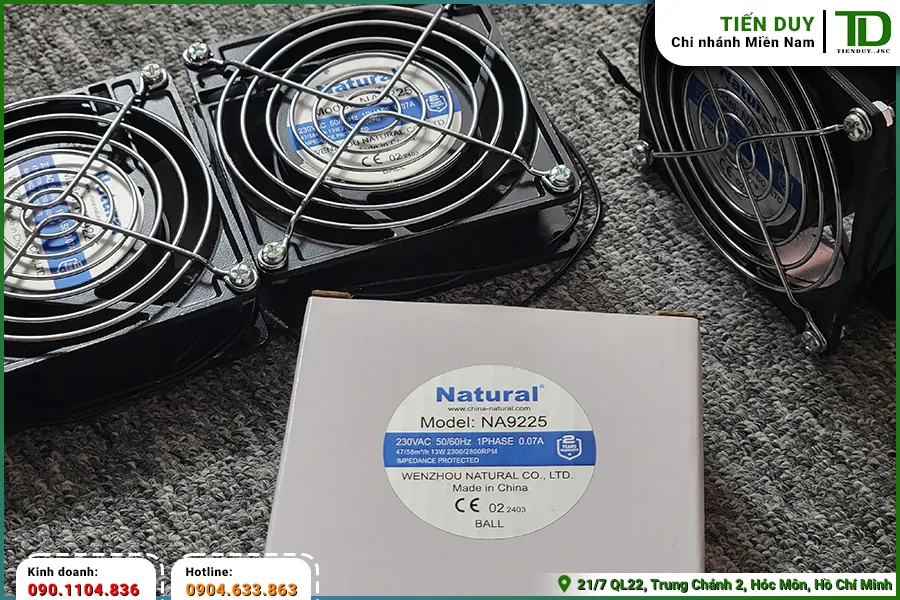

5.1 Quạt hút rời điện áp xoay chiều 230VAC

Dòng quạt rời mã NA series sử dụng nguồn điện lưới 230VAC tiêu chuẩn, rất thuận tiện cho việc đấu nối trực tiếp. Các kích thước phổ biến nhất bao gồm 80x80mm, 120x120mm và 200x200mm, phù hợp với nhiều vị trí gá lắp khác nhau. Công suất tiêu thụ của các thiết bị này khá thấp, dao động từ 13W đến 120W tùy thuộc vào đường kính cánh quạt. Khung vỏ quạt được đúc từ hợp kim nhôm chắc chắn, giúp giảm thiểu rung động trong quá trình cánh quạt quay ở tốc độ cao. Đây là lựa chọn kinh tế để tăng cường lưu thông gió bên trong các máng cáp hoặc khoang biến tần.



5.2 Quạt hút rời điện áp một chiều 24VDC và 48VDC

Đối với các hệ thống viễn thông hoặc tủ điều khiển sử dụng nguồn tổ ong, quạt hút điện áp một chiều là giải pháp bắt buộc. Hãng cung cấp các mã hàng DC9225 và DC12038 hoạt động ở mức điện áp an toàn 24VDC hoặc 48VDC. Việc sử dụng nguồn một chiều giúp loại bỏ hoàn toàn nguy cơ giật điện cho nhân viên bảo trì khi thao tác gần thiết bị. Động cơ DC không chổi than mang lại hiệu suất chuyển đổi năng lượng cao và sinh nhiệt rất ít trong quá trình vận hành. Các sản phẩm này thường được ứng dụng để làm mát trực tiếp cho các board mạch điện tử nhạy cảm.



5.3 Ưu điểm vận hành êm ái của cơ cấu bạc đạn

Điểm khác biệt lớn nhất của các dòng quạt rời này là việc sử dụng cơ cấu trục quay bằng bạc đạn thay vì bạc thau truyền thống. Cấu trúc bạc đạn giúp giảm thiểu tối đa ma sát trượt, từ đó hạ thấp độ ồn phát ra khi cánh quạt xé gió. Tuổi thọ của động cơ cũng được kéo dài đáng kể, có thể hoạt động liên tục hàng chục ngàn giờ mà không cần tra thêm dầu mỡ. Sự ổn định của vòng bi đảm bảo cánh quạt luôn quay đồng tâm, không gây ra hiện tượng rung lắc làm lỏng các đầu cốt nối dây. Việc trang bị Thiết bị Natural chuẩn bạc đạn giúp hệ thống vận hành cực kỳ êm ái.

Bảng 4: Một số sản phẩm tiêu biểu nhóm quạt hút rời loại bạc đạn



6. Nhóm phụ kiện tấm lọc gió và lưới sắt bảo vệ

Để hoàn thiện một hệ thống thông gió chuẩn mực, các phụ kiện bảo vệ đóng vai trò không thể thiếu. Các chi tiết này được thiết kế đồng bộ để tối ưu hóa hiệu quả tản nhiệt.

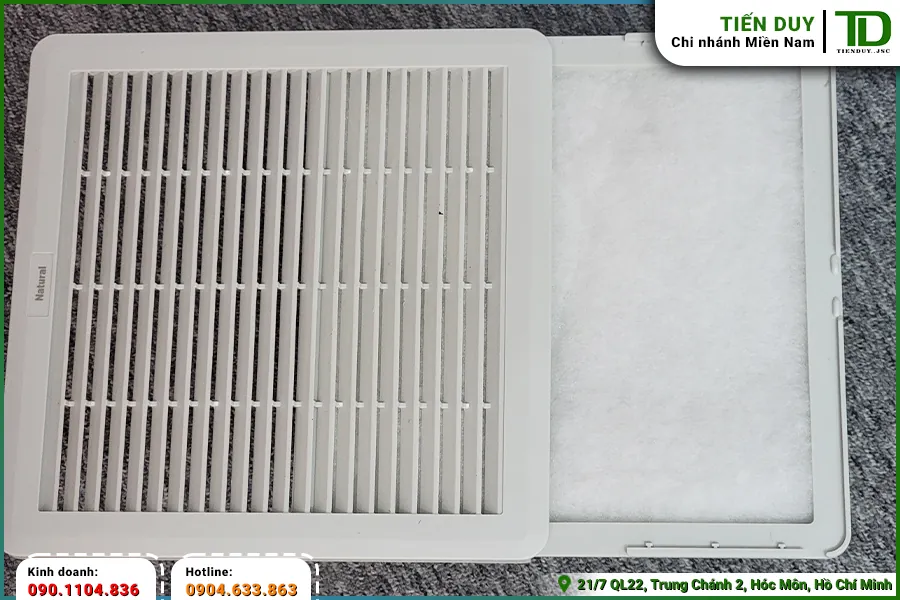

6.1 Tấm lọc gió tiêu chuẩn DIN EN 779

Tấm lọc gió là lớp phòng thủ đầu tiên ngăn chặn bụi bẩn xâm nhập vào không gian bên trong tủ. Lõi lọc được làm từ vật liệu sợi tổng hợp đặc biệt, đạt tiêu chuẩn chất lượng DIN EN 779 với mức độ lọc lên đến 94%. Phụ kiện này được thiết kế dưới dạng module tháo lắp nhanh, cho phép nhân viên bảo trì dễ dàng thay thế lõi lọc định kỳ. Việc duy trì tấm lọc sạch sẽ giúp đảm bảo lưu lượng gió cấp vào luôn đạt mức thiết kế ban đầu. Đây là món phụ kiện tủ điện Natural không thể thiếu để duy trì cấp bảo vệ IP54 cho toàn bộ hệ thống.



6.2 Lưới sắt và tấm nhựa bảo vệ cánh quạt

An toàn lao động là yếu tố phải được đặt lên hàng đầu khi thiết kế các thiết bị có bộ phận chuyển động. Lưới sắt mạ kẽm dòng MG được sinh ra để che chắn bề mặt cánh quạt, ngăn ngừa các tai nạn kẹt tay ngoài ý muốn. Đối với các môi trường có tính ăn mòn nhẹ, người dùng có thể lựa chọn các tấm nhựa bảo vệ dòng NTL-FG thay cho lưới kim loại. Khi lên danh sách phụ kiện tủ điện Natural, các kỹ sư luôn bổ sung đầy đủ các chi tiết này để đảm bảo an toàn tuyệt đối. Các phụ kiện này được gia công với kích thước chuẩn xác, tương thích hoàn toàn với các dòng quạt rời từ 92x92mm đến 200x200mm.

Bảng 5: Một số sản phẩm tiêu biểu nhóm phụ kiện tấm lọc gió và lưới sắt



7. Nhóm thiết bị đèn LED và công tắc cửa tủ điện

Hệ thống chiếu sáng nội bộ giúp công tác kiểm tra và khắc phục sự cố diễn ra nhanh chóng, chính xác. Các thiết bị chiếu sáng của hãng được tối ưu hóa riêng cho không gian chật hẹp.

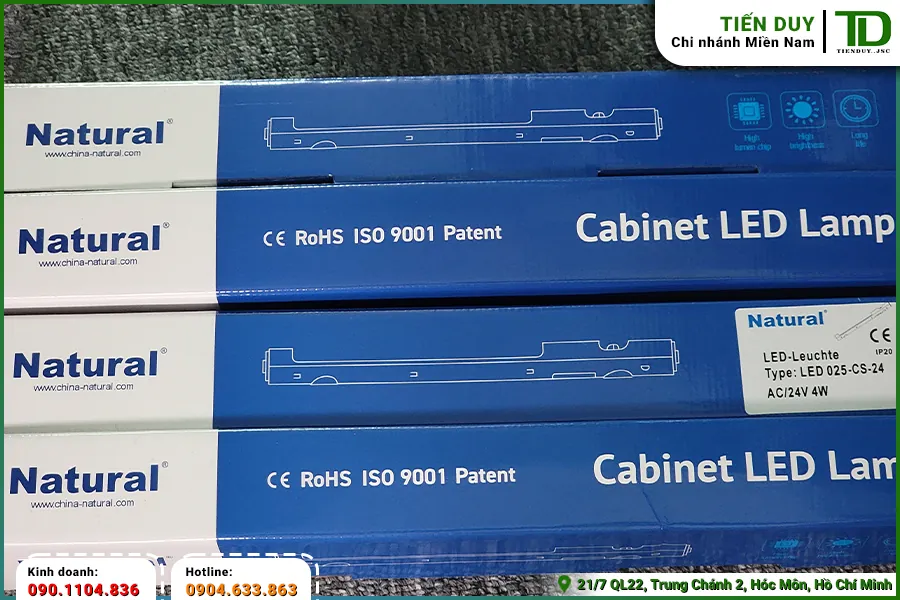

7.1 Đèn LED tủ điện loại 230VAC

Mã hàng LED 025-C sử dụng nguồn điện xoay chiều 230VAC là thiết bị chiếu sáng phổ biến nhất trong các tủ phân phối. Đèn có công suất tiêu thụ chỉ 5W nhưng cung cấp cường độ sáng mạnh mẽ lên tới 1200 Lumen. Nhiệt độ màu ánh sáng trắng từ 6000K đến 7000K giúp kỹ sư dễ dàng phân biệt chính xác màu sắc của các sợi dây tín hiệu. Vỏ đèn được làm từ nhựa trong suốt cao cấp, bảo vệ dải chip LED bên trong khỏi bụi bẩn và va đập. Tuổi thọ chiếu sáng của thiết bị được nhà sản xuất công bố đạt mức 60.000 giờ ở điều kiện nhiệt độ phòng.



7.2 Đèn LED tủ điện loại 24VDC

Tương tự như dòng quạt hút một chiều, hãng cũng cung cấp phiên bản đèn LED hoạt động ở điện áp 24VDC. Thiết bị này đặc biệt hữu ích trong các hệ thống điều khiển tự động hóa chỉ sử dụng nguồn điện áp thấp để đảm bảo an toàn tuyệt đối. Về mặt kích thước và cường độ sáng, phiên bản 24VDC hoàn toàn tương đương với mẫu 230VAC, đáp ứng tốt mọi yêu cầu chiếu sáng. Việc sử dụng đèn một chiều giúp đồng bộ hóa hệ thống nguồn cấp, giảm bớt các thiết bị chuyển đổi điện áp cồng kềnh.



7.3 Công tắc bật đèn hành trình DS 013

Để tối ưu hóa việc sử dụng năng lượng, đèn chiếu sáng thường được kết nối nối tiếp với một công tắc hành trình. Mã hàng DS 013 đóng vai trò như một cảm biến cơ học, tự động đóng mạch điện khi cánh cửa tủ được mở ra. Ngược lại, khi cửa đóng kín, công tắc sẽ ngắt nguồn để tắt đèn, tránh lãng phí điện năng không cần thiết. Thiết bị có khả năng chịu dòng tải 8A, cho phép điều khiển đồng thời nhiều bóng đèn ghép nối tiếp trong các tủ ghép khung cỡ lớn. Độ bền cơ học của công tắc vượt qua ngưỡng 10.000 lần thao tác đóng mở liên tục.



7.4 Phương pháp lắp đặt bằng nam châm từ tính

Một trong những điểm cộng lớn nhất của dòng đèn LED này là cơ cấu gá lắp cực kỳ thông minh và tiện lợi. Mặt lưng của đèn được tích hợp sẵn các khối nam châm vĩnh cửu có lực hút từ tính rất mạnh. Nhờ đó, người thi công có thể đính chặt đèn lên bất kỳ vị trí nào trên khung tủ thép mà không cần phải khoan lỗ hay bắt vít. Phương pháp này không chỉ rút ngắn thời gian lắp ráp mà còn giữ nguyên vẹn kết cấu sơn tĩnh điện của vỏ tủ. Khi cần thay đổi góc chiếu sáng, kỹ sư chỉ việc gỡ đèn ra và di chuyển đến vị trí mới một cách dễ dàng.

Bảng 6: Một số sản phẩm tiêu biểu nhóm thiết bị đèn LED và công tắc cửa

8. Lưu ý kỹ thuật khi lên danh mục vật tư tản nhiệt

Khi tiến hành thống kê khối lượng cho hệ thống làm mát, việc đọc hiểu chính xác các thông số trên catalogue là kỹ năng bắt buộc. Kỹ sư cần đặc biệt chú ý đến sự tương quan giữa kích thước khối bên ngoài và kích thước lỗ khoét thực tế trên cánh tủ. Ví dụ, mã quạt NTL-SFF150 có kích thước phủ bì là 150x150mm nhưng lỗ khoét yêu cầu chỉ là 125x125mm. Việc nhầm lẫn giữa hai thông số này sẽ dẫn đến sai sót nghiêm trọng trong khâu gia công cơ khí vỏ tủ. Sự cẩn trọng khi chọn Thiết bị Natural sẽ giúp quá trình lắp ráp diễn ra trơn tru.

Yếu tố điện áp cấp nguồn cũng là một điểm thường xuyên gây nhầm lẫn khi lên dự toán vật tư. Cần xác định rõ hệ thống điều khiển đang sử dụng nguồn xoay chiều 230VAC hay nguồn một chiều 24VDC/48VDC để chọn mã quạt tương ứng. Việc cấp sai điện áp không chỉ làm hỏng thiết bị ngay lập tức mà còn có nguy cơ gây chập cháy lan sang các linh kiện đắt tiền khác. Do đó, việc đối chiếu chéo giữa sơ đồ nguyên lý và bảng danh mục thiết bị là bước kiểm tra không thể bỏ qua.

Cuối cùng, việc lựa chọn công suất tản nhiệt phải dựa trên bài toán cân bằng nhiệt lượng tổng thể của toàn bộ khoang máy. Không nên chọn quạt có lưu lượng gió quá sát với mức tính toán lý thuyết mà cần có một hệ số dự phòng an toàn từ 15% đến 20%. Hệ số này giúp bù đắp cho sự suy giảm lưu lượng gió khi tấm lọc bụi bị bẩn sau một thời gian vận hành. Nắm vững các nguyên tắc này sẽ giúp hệ thống hoạt động ổn định và kéo dài chu kỳ bảo dưỡng định kỳ.
