Khi đánh giá hệ thống thiết bị điện Natural tương đương dòng nào để thay thế trong tủ điện, kỹ sư cần dựa trên các thông số cơ điện tiêu chuẩn. Quạt hút Natural các mã NTL-SFF106 và NTL-SFF150 (chuẩn IP54, rô to bạc đạn) có thể lắp lẫn dễ dàng nhờ chung kích thước lỗ khoét 92x92mm và 125x125mm. Ở mảng điều khiển, rơ le nhiệt độ NTL 79 (NC) và NTL 80 (NO) tương thích cao nhờ dùng chung ngàm gá thanh Din 35mm, hoạt động trong dải 0-60°C với tuổi thọ tiếp điểm đạt trên 100.000 lần. Điện trở sấy vỏ nhôm NTL151 (50W – 150W) cũng có thiết kế gá lắp thẳng đứng tương đồng với nhiều hãng, giúp linh hoạt chuyển đổi vật tư trong tủ điện công nghiệp.



1. Thông số kỹ thuật cơ bản để xác định thiết bị điện Natural tương đương dòng nào

Khi lựa chọn vật tư thay thế cho dự án, các kỹ sư cần nắm rõ thiết bị điện Natural tương đương dòng nào dựa trên hệ quy chiếu chung. Điều này đảm bảo tính đồng bộ của toàn bộ hệ thống tủ phân phối mà không làm gián đoạn tiến độ.

1.1. Tiêu chuẩn kích thước và kiểu gá lắp thanh Din 35mm

Đa số các thiết bị điều khiển trong tủ điện hiện nay đều sử dụng chuẩn gá thanh Din 35mm chung cho môi trường công nghiệp. Các rơ le nhiệt độ hay thiết bị đo độ ẩm của hãng Natural cũng tuân thủ nghiêm ngặt kích thước tiêu chuẩn này. Việc đồng nhất ngàm cài giúp người lắp ráp dễ dàng chuyển đổi mã hàng từ IDEC hoặc Fuji sang Natural mà không cần thay đổi bản vẽ khoan lỗ tấm gá. Kích thước khối nhỏ gọn của các mô đun này chỉ dao động quanh mức 60x33x43mm nên rất tiết kiệm không gian. Nhờ vậy, kỹ sư có thể lên danh mục vật tư một cách nhanh chóng và tối ưu hóa diện tích tủ điện.



1.2. Cấp bảo vệ IP54 và vật liệu nhựa ABS chống cháy

Cấu tạo vỏ ngoài là yếu tố then chốt để xác định cấu kiện tương đương hãng nào trong môi trường hoạt động khắc nghiệt. Toàn bộ các dòng quạt hút và tấm lọc gió đều được đúc từ nhựa ABS đạt chuẩn RoHS kết hợp tính năng chống cháy. Khả năng ngăn chặn bụi bẩn và nước văng của hệ thống tản nhiệt đạt tiêu chuẩn IP54, tương đồng với nhiều thương hiệu lớn trên thị trường. Điều này mang lại sự an tâm cao khi bố trí tủ điện ngoài trời hoặc trong các nhà xưởng có độ ẩm lớn. Các thông số vật liệu tương đương có thể kể đến như:

• Nhựa ABS chống cháy thân thiện môi trường theo chuẩn RoHS.
• Cấp bảo vệ chống nước và bụi bẩn IP54 cho quạt và tấm lọc.
• Vật liệu lọc G4 acc theo tiêu chuẩn khắt khe DIN EN 779.
• Mức độ lọc bụi hạt nhỏ đạt hiệu suất lên tới 94%.



1.3. Dải điện áp hoạt động và khả năng chịu tải cơ điện

Mức điện áp định mức và sức chịu tải của tiếp điểm quyết định trực tiếp đến độ bền vòng lặp điều khiển. Rơ le Natural có khả năng tương thích tốt với nguồn điện từ 120VAC đến 250VAC, chịu được dòng điện lên tới 10A. Tuổi thọ cơ học của các tiếp điểm bên trong đạt mốc trên 100.000 lần đóng cắt liên tục. Khi xem xét thay thế vật tư, mức thông số này hoàn toàn đáp ứng được cường độ làm việc của các dây chuyền sản xuất tự động hóa hiện đại. Việc đối chiếu kỹ lưỡng các giá trị chịu tải sẽ giúp hệ thống vận hành trơn tru và hạn chế sự cố sụt áp bất ngờ.



2. Các mã quạt hút Natural có thể thay thế cho thương hiệu khác

Mảng tản nhiệt là nhóm sản phẩm dễ dàng thực hiện thay đổi mã số nhất trong quá trình thi công. Kỹ sư cần đo đạc chính xác kích thước lỗ khoét để xác định mã quạt Natural tương đương hãng nào.

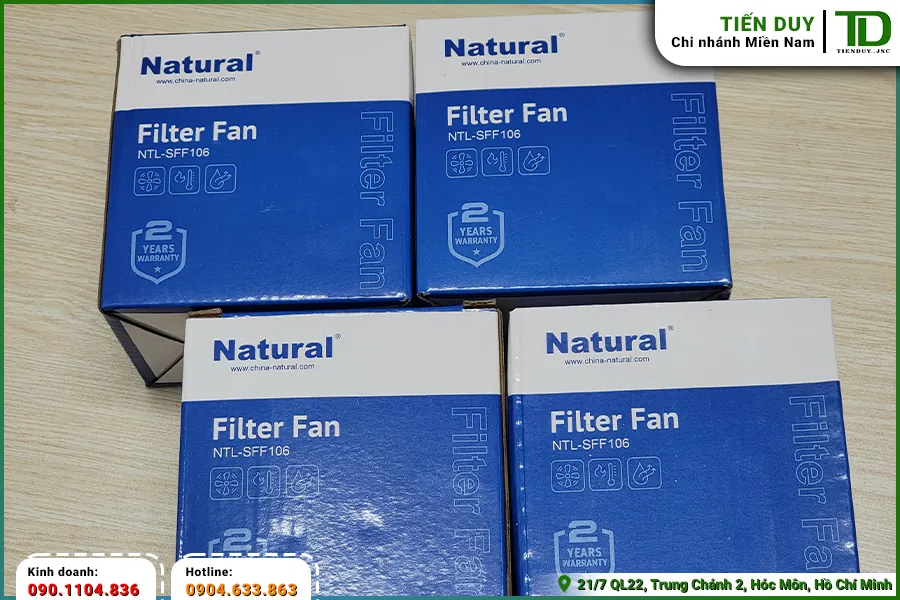

2.1. Đối chiếu quạt kích thước lỗ khoét 92x92mm (Mã NTL-SFF106)

Dòng quạt hút loại nhỏ thường được bố trí trong các tủ điện điều khiển cục bộ có không gian giới hạn. Mã NTL-SFF106 của Natural sở hữu kích thước lỗ khoét tiêu chuẩn 92x92mm, dễ dàng lắp vừa vào các vị trí đã đột dập sẵn từ trước. Lưu lượng gió của thiết bị đạt mức 30 đến 41 m³/h với công suất tiêu thụ điện cực thấp chỉ 14W. Trục quay rô to sử dụng bạc đạn giúp quạt duy trì độ ồn ở mức 27 dB, rất thích hợp cho môi trường yêu cầu mức tiếng ồn thấp. Các nhà thầu thường dùng mã này để thay thế cho các dòng quạt tản nhiệt cỡ nhỏ của Hivero khi cần tối ưu dự toán.



2.2. Khả năng thay thế quạt lỗ khoét 125x125mm (Mã NTL-SFF150)

Chuyển sang kích cỡ phổ thông hơn, dòng NTL-SFF150 là lựa chọn kỹ thuật phù hợp cho lỗ khoét 125x125mm trên cánh cửa tủ. Thiết bị này tạo ra lưu lượng thông gió từ 96 đến 112 m³/h, đủ sức làm mát cho các mô đun biến tần hoặc khởi động từ sinh nhiệt cao. Vẫn sử dụng công nghệ bạc đạn bền bỉ, quạt đạt tuổi thọ sử dụng lên tới 50.000 giờ liên tục ở điều kiện nhiệt độ 40 độ C. Nhờ tính phổ dụng của kích thước cắt lỗ, mã hàng này có thể thế chỗ trực tiếp cho nhiều thương hiệu quạt vuông 150x150mm đang lưu hành. Mức tiêu thụ điện năng 21W cũng nằm trong giới hạn an toàn chung của các lưới điện nhà xưởng.



2.3. So sánh lưu lượng gió và độ ồn của quạt gắn nóc NTL-TF

Đối với các trạm biến áp hoặc tủ phân phối tổng khối lượng lớn, hệ thống quạt gắn trên nóc là thiết bị bắt buộc phải có. Mã NTL-TF230A cung cấp lưu lượng hút bụi và khí nóng lớn, đạt ngưỡng 570 đến 620 m³/h. Khung vỏ quạt có kích thước khối 400x135x400mm nhưng chỉ yêu cầu vị trí khoét lỗ 258x258mm rất gọn gàng. Điểm cần cân nhắc khi thống kê khối lượng là độ ồn của dòng quạt công suất cao này sẽ rơi vào khoảng 71 dB. Thông số này hoàn toàn tương xứng với khả năng đẩy gió mạnh mẽ và ngang bằng với các mã quạt công nghiệp chuyên dụng khác.

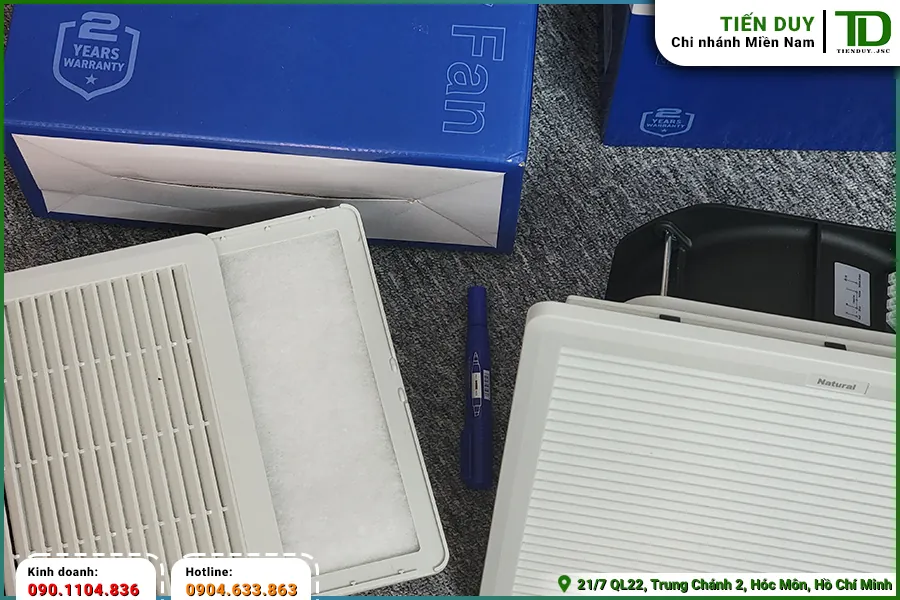

2.4. Sự tương thích của lưới sắt bảo vệ và tấm lọc bụi đi kèm

Phụ kiện bảo vệ cánh quạt đóng vai trò che chắn dị vật và đảm bảo lưu lượng khí sạch đi vào hệ thống. Các tấm lọc gió dòng NTL-SF và lưới sắt MG của hãng được thiết kế để ăn khớp cơ khí với từng kích thước quạt tương ứng. Kỹ sư có thể kết hợp độc lập tấm lọc với quạt NA12038 hoặc NA17050 mà không gặp cản trở về mặt lắp ráp. Những phụ kiện này thường có sẵn để đổi chéo giữa các thương hiệu nhằm đáp ứng linh hoạt nhu cầu bảo trì như:

• Mã MG-90 dùng riêng cho các dòng quạt có kích thước 92x92mm.
• Mã MG-120 bảo vệ an toàn cho hệ thống quạt 120x120mm.
• Tấm lọc NTL-SF200-S đi kèm lỗ khoét tiêu chuẩn 177x177mm.
• Tấm lọc NTL-SF250-S tương thích kích thước cắt tôn 224x224mm.



3. Tương quan kỹ thuật giữa rơ le nhiệt độ Natural và các hãng cùng phân khúc

Mạch điều khiển môi trường đòi hỏi các thiết bị đóng cắt phải có sự chính xác và độ trễ thấp. Kỹ sư cần đi sâu phân tích thông số rơ le để biết thiết bị tương đương dòng nào khi đưa vào tủ điện.

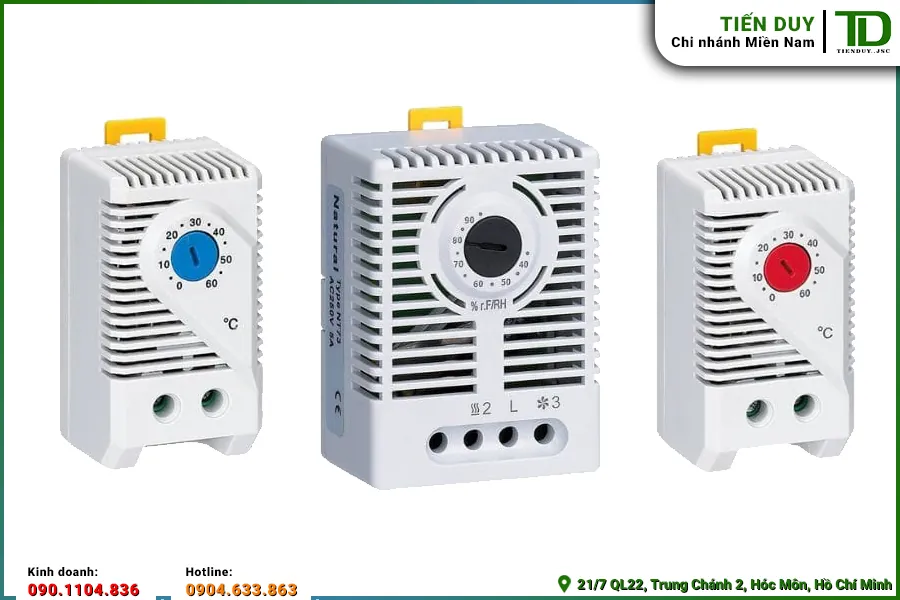

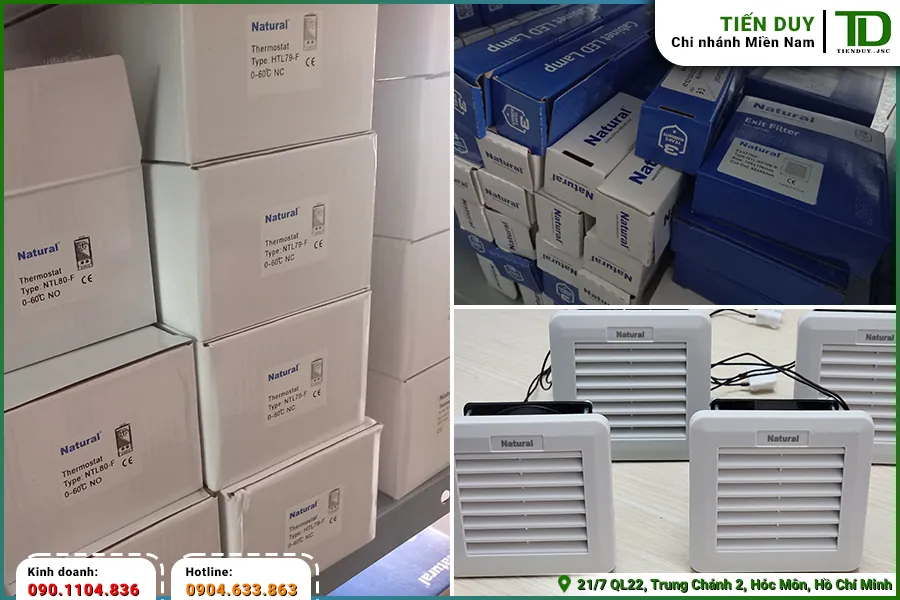

3.1. So sánh mã rơ le NTL 79 (Tiếp điểm NC) và NTL 80 (Tiếp điểm NO)

Hai mã rơ le thông dụng của hãng là NTL 79 sử dụng tiếp điểm thường đóng (NC) và NTL 80 dùng tiếp điểm thường mở (NO). Cả hai thiết bị đều quản lý nhiệt độ trong dải an toàn từ 0 đến 60 độ C với mức sai số đo lường chỉ rơi vào khoảng +/-5 độ C. Trọng lượng nhẹ 40g và thiết kế gá thanh Din giúp chúng lắp ráp nhanh chóng tương tự như các dòng điều khiển của Fuji. Dòng điện chịu tải của tiếp điểm đạt mức 10A ở điện áp 250V, đảm bảo khả năng đóng cắt ổn định theo thời gian.

Khi xảy ra tình trạng thiếu hụt linh kiện, việc thay thế bằng cặp rơ le NC/NO này sẽ giúp tiến độ sản xuất không bị đình trệ. Mức độ dung sai kỹ thuật của sản phẩm hoàn toàn nằm trong phạm vi cho phép của hệ thống đóng cắt tự động hóa. Nếu nhà thầu cần kiểm tra tồn kho mã rơ le tản nhiệt với số lượng lớn cho dự án, vui lòng liên hệ Tiến Duy qua số 0901.104.836 (Ms Hiền) để nhận tư vấn và thông tin giá sỉ kịp thời nhất. Hàng hóa luôn có sẵn tại kho trung tâm với đầy đủ hồ sơ nhập khẩu minh bạch.



3.2. Khả năng chuyển đổi thiết bị đo độ ẩm NT 74-F trong tủ điện

Tình trạng ngưng tụ hơi nước là nguyên nhân gây chập cháy bảng mạch điện tử trong môi trường nhà máy độ ẩm cao. Mã thiết bị đo độ ẩm NT 74-F được cấu hình để kích hoạt điện trở sấy khi độ ẩm môi trường vượt ngưỡng từ 35% đến 95% RH. Tiếp điểm của bộ điều khiển có vòng đời vượt mức 50.000 lần đóng cắt với sai số đo lường độ ẩm được kiểm soát dưới +/-5% RH. Nguồn điện cấp cho thiết bị hỗ trợ linh hoạt cả điện áp xoay chiều AC lẫn điện áp một chiều DC. Đây là một phương án thay thế thông số tương đương cho các cảm biến độ ẩm từ các thương hiệu thiết bị điện khác.



4. Phân tích chéo mã điện trở sấy vỏ nhôm và phụ kiện chiếu sáng

Điện trở sấy và đèn chiếu sáng là những cấu kiện phụ trợ phổ biến trong các hệ thống tủ điều khiển. Việc chuyển đổi các mã này diễn ra thuận lợi do không can thiệp sâu đến mạch động lực chính.

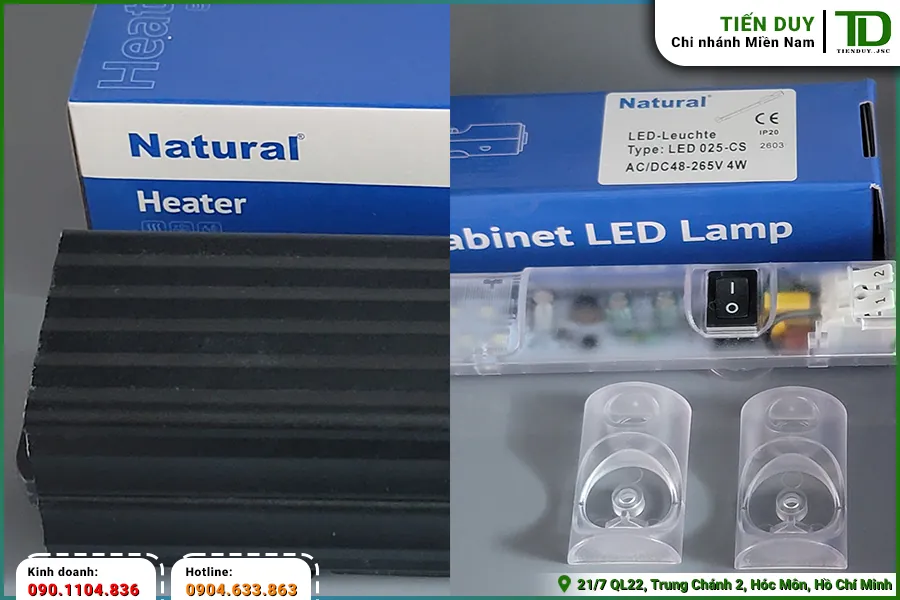

4.1. Đối chiếu mã điện trở PTC NTL151 ở dải công suất 50W đến 150W

Để khắc phục hiện tượng đọng sương, các điện trở sấy dòng NTL151 sử dụng thanh đốt PTC có chức năng tự giới hạn nhiệt độ. Vỏ ngoài của thanh sấy được chế tác từ nhôm nguyên khối, giúp nhiệt lượng tản đều ra không gian mà không tập trung tại một điểm. Dải công suất trải dài từ mức thấp 50W cho đến mức cao 150W phù hợp với nhiều thể tích và biên độ sinh nhiệt của các thiết bị bên trong. Chiều dài thanh sấy biến thiên từ 65mm đến 220mm và yêu cầu lắp đặt theo phương thẳng đứng ở vị trí thấp nhất của vỏ tủ. Nguyên lý tản nhiệt này tương đồng cao với cách thiết kế điện trở đùn nhôm của các hãng thiết bị quen thuộc.



4.2. Khả năng lắp lẫn của công tắc cửa DS 013

Công tắc hành trình DS 013 làm nhiệm vụ giám sát vị trí cánh cửa để tự động bật tắt phụ kiện chiếu sáng hoặc quạt thông gió. Thiết bị có thông số cơ học ấn tượng với hơn 10.000 lần tác động, đi kèm hành trình tiếp điểm ngắn 8mm tiêu chuẩn. Người đấu ráp có thể linh hoạt sử dụng trạng thái thường mở (NO) hay thường đóng (NC) tùy theo bản vẽ mạch điều khiển thực tế. Điện áp tiếp điểm đạt 230VAC 8A giúp công tắc này đóng cắt trực tiếp các tải phụ trợ công suất thấp mà không cần mượn rơ le trung gian. Chân bắt ốc và kích thước của DS 013 tương thích tốt với các vị trí lỗ đột sẵn trên khung thanh tiêu chuẩn.

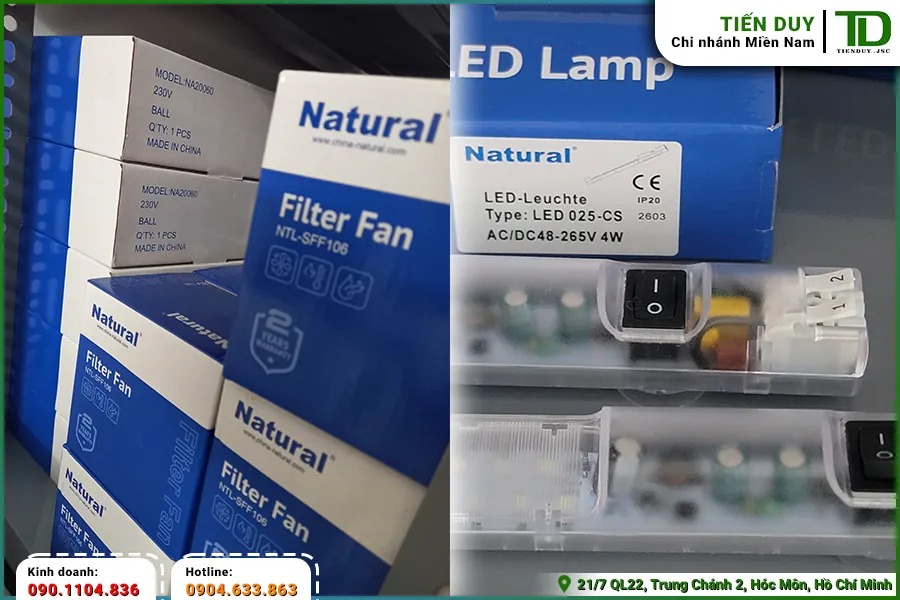

4.3. Đèn LED 025 và tiêu chuẩn chiếu sáng trong không gian hẹp

Việc kiểm tra thiết bị đóng cắt trong khoang tủ yêu cầu hệ thống đèn chiếu có cường độ quang thông đủ lớn. Dòng LED 025 cung cấp ánh sáng trắng với nhiệt độ màu đạt mức 6.000K đến 7.000K, mang lại độ chói 1.200Lm chỉ với 5W tiêu thụ điện. Thợ điện có thể gá lắp đèn nhanh chóng thông qua nam châm hít chặt vào vách tủ kim loại hoặc bắt vít cố định trên thanh ngang. Chu kỳ hoạt động của bóng LED kéo dài tới 60.000 giờ trong điều kiện nhiệt độ 20 độ C, giảm thiểu chi phí bảo dưỡng định kỳ. Khả năng kết nối nguồn bằng đầu cắm 2 cực khóa nhanh giúp mã hàng này dễ dàng thế chỗ cho nhiều loại phụ kiện chiếu sáng truyền thống.

>>> Xem thêm: Cập nhật bảng giá Natural mới nhất 2026



5. Những yếu tố được và mất khi dùng mã hàng Natural thay thế

Sự thay đổi danh mục phụ kiện luôn đi kèm với những đặc điểm cụ thể về mặt kỹ thuật cũng như thương mại. Đơn vị thu mua cần cân nhắc Natural tương đương dòng nào để đưa ra phương án tối ưu dòng tiền.

5.1. Tối ưu chi phí sản xuất tủ so với yêu cầu nhận diện thương hiệu

Lợi ích cốt lõi khi chuyển đổi sang các linh kiện tản nhiệt Natural là giải quyết được bài toán hao phí ngân sách cho dự án tổng. Mức giá phân phối của thương hiệu này giúp nhà thầu giảm thiểu giá thành sản xuất tủ điện một cách đáng kể. Ở các công trình có sự quy định cứng nhắc về nhãn hiệu vật tư từ đầu, việc trình duyệt vật liệu thay thế có thể yêu cầu thêm bước xác nhận kỹ thuật. Một số điểm nổi bật cần lưu tâm khi đệ trình thay đổi mã thiết bị thay thế bao gồm:

• Chi phí mua sắm ban đầu cho hệ thống thông gió giảm mạnh.
• Linh kiện thay thế luôn sẵn kho, không chịu rủi ro chậm tiến độ đặt hàng.
• Cần cung cấp bộ thông số cơ điện đối chiếu cho ban quản lý dự án.
• Có sự thay đổi về mặt nhận diện hình ảnh của linh kiện trong tủ.



5.2. Sự chênh lệch nhỏ về giới hạn môi trường và tuổi thọ linh kiện

Xét về mặt cấu tạo, các tiếp điểm và vòng bi bạc đạn của hãng duy trì thông số làm việc ổn định ở mức tiêu chuẩn công nghiệp cơ bản. Sự chênh lệch biên độ nhỏ về sai số đo nhiệt độ hay độ ồn luồng gió là có thể xảy ra khi so sánh với một số thiết bị cao cấp chuyên biệt. Đối với các hệ thống phân phối thứ cấp không hoạt động trong môi trường cực đoan, dải thông số hiện tại đã đảm bảo mức an toàn cao. Người thiết kế tủ chỉ cần tính toán lại hệ số tải định mức là có thể ứng dụng hiệu quả linh kiện này. Việc nắm rõ đường đặc tính của vật tư giúp quá trình nghiệm thu tại xưởng sản xuất diễn ra nhanh chóng hơn.

6. Đánh giá tổng quan sự tương thích hệ thống khi đối chiếu mã thay thế

Việc thay đổi bất kỳ một mã hàng nào trong hồ sơ cũng đòi hỏi sự rà soát kỹ lưỡng cấu trúc điều khiển. Khi thực hiện đối chiếu mã tương đương, phòng kỹ thuật cần đảm bảo giới hạn dòng điện, điện áp và dung sai kích thước nằm trong khung an toàn chung. Một khác biệt nhỏ về ngàm cài bản lề hay mức điện áp cuộn hút cũng có thể dẫn đến việc phải điều chỉnh lại thiết kế cơ khí ban đầu. Do đó, catalogue thông số kỹ thuật chính thức của hãng luôn là bộ tài liệu tham chiếu cao nhất để đưa ra quyết định tương thích.

Quá trình thống kê vật tư cần được tiến hành song song với việc kiểm tra khả năng lắp lẫn vật lý của thiết bị. Ví dụ, tấm lọc chống bụi phải ăn khớp cơ khí với lỗ đột dập trên cánh tủ để duy trì cấp bảo vệ IP54 ngăn chặn hơi ẩm từ bên ngoài. Sự tương thích tín hiệu giữa điện trở sấy nhôm và công tắc cửa hành trình cũng cần thử nghiệm thực tế để đảm bảo chu trình hoạt động khép kín. Các bước đánh giá kiểm thử này giúp kỹ sư phòng ngừa những sai sót phát sinh trong giai đoạn lên chuyền sản xuất lắp ráp.

Việc chuẩn bị hồ sơ chứng minh nguồn gốc và chất lượng thiết bị đóng vai trò chủ chốt trong quy trình bàn giao công trình. Thông số test nhiệt độ, lưu lượng khí và cấp độ bảo vệ chống cháy phải phản ánh chính xác dữ liệu công bố từ nhà máy sản xuất. Khâu chuẩn bị tài liệu kỹ thuật hoàn chỉnh giúp hệ thống điện công nghiệp vượt qua các bước kiểm tra giám định nghiệm thu thuận lợi. Nếu các yếu tố tương thích về mặt cơ điện được xử lý triệt để, việc sử dụng linh kiện thay thế sẽ giữ vững sự bền bỉ của dây chuyền điều khiển.
