Tại các nhà máy tự động hóa và xưởng lắp ráp cơ điện ở siêu đô thị TP.HCM, việc kiểm soát nhiệt độ trong không gian kín của vỏ tủ là một bài toán kỹ thuật bắt buộc. Khi các thiết bị đóng cắt và biến tần hoạt động, chúng sinh ra lượng nhiệt cực lớn. Để duy trì môi trường làm việc an toàn mà không cần can thiệp thủ công, các kỹ sư luôn phải nhờ đến một linh kiện nhỏ bé nhưng mang quyền lực tuyệt đối: thermostat tủ điện. Dù kích thước chỉ bằng hộp diêm, thiết bị cơ học này đóng vai trò quyết định trong việc tự động kích hoạt quạt hút để tản nhiệt hoặc bật điện trở sấy chống ẩm. Dưới góc độ của đơn vị phân phối vật tư chuyên nghiệp, Thiết bị điện Tiến Duy sẽ mổ xẻ chi tiết về đặc điểm, cấu tạo cũng như nguyên lý vận hành cốt lõi của phụ kiện này.

1. Thermostat tủ điện là gì và chức năng trong hệ thống tự động hóa

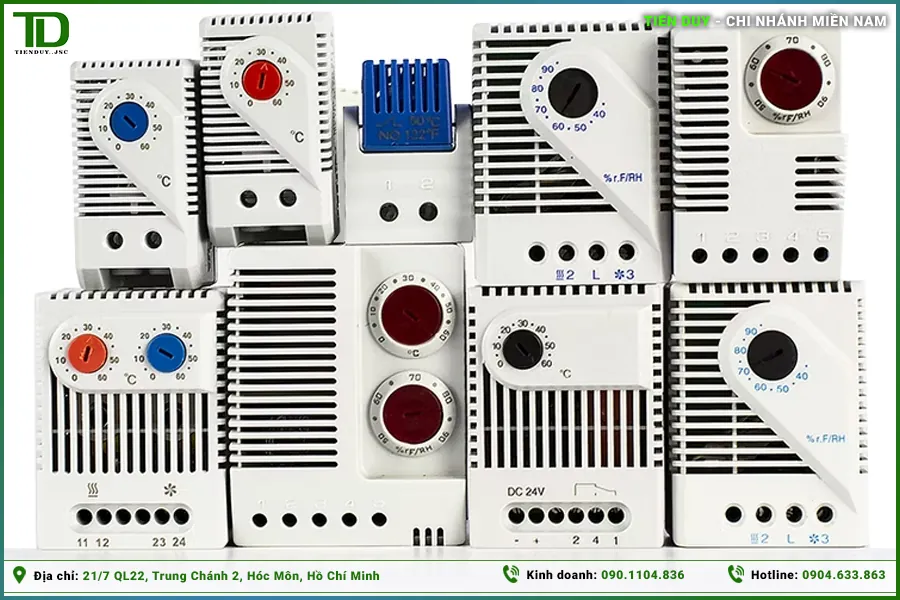

Trong hệ sinh thái các thiết bị điện công nghiệp, thermostat tủ điện (hay còn gọi là rơ le nhiệt độ, công tắc nhiệt) là một khí cụ điện cơ học chuyên dụng dùng để giám sát và điều khiển nhiệt độ môi trường xung quanh nó. Khác với các loại cảm biến điện tử phức tạp cần phải kết nối với màn hình hiển thị hoặc bộ lập trình PLC, thiết bị này hoạt động hoàn toàn độc lập. Chức năng duy nhất và quan trọng nhất của nó là tự động đóng hoặc ngắt một mạch điện khi nhiệt độ không khí bên trong vỏ tủ đạt đến một ngưỡng giới hạn đã được người dùng cài đặt sẵn trước đó.

Việc trang bị bộ điều khiển nhiệt độ cơ học này mang lại giá trị to lớn trong công tác bảo vệ tài sản nhà máy. Trong một tủ phân phối hoặc tủ điều khiển, các linh kiện bán dẫn như biến tần, khởi động từ mềm hay bộ nguồn xung rất nhạy cảm với nhiệt độ. Nếu nhiệt độ môi trường vượt quá 50 độ C, tuổi thọ của các thiết bị này sẽ suy giảm theo cấp số nhân, thậm chí gây ra tình trạng nổ tụ điện hoặc cháy bo mạch. Thermostat đóng vai trò như một người lính gác không bao giờ ngủ, tự động bật quạt làm mát khi tủ quá nóng và tắt quạt khi tủ đã hạ nhiệt. Điều này không chỉ bảo vệ an toàn cho hệ thống mà còn giúp xưởng sản xuất tiết kiệm được một lượng lớn điện năng so với việc để quạt tản nhiệt chạy liên tục 24/7.

Bên cạnh chức năng làm mát, phụ kiện này còn giải quyết bài toán chống ngưng tụ hơi nước trong những môi trường đặc thù. Tại các xưởng chế biến thủy sản hay các trạm bơm nước ngoài trời, độ ẩm vào ban đêm thường tăng rất cao. Khi nhiệt độ xuống thấp, hơi nước sẽ ngưng tụ thành các giọt sương đọng trên bề mặt thanh cái đồng hoặc bo mạch, gây ra hiện tượng phóng điện chạm chập cực kỳ nguy hiểm. Lúc này, thermostat sẽ tự động kích hoạt hệ thống điện trở sấy (heater) để nâng nhiệt độ không khí lên, làm bốc hơi toàn bộ lượng nước đọng, giữ cho không gian bên trong luôn khô ráo và đạt chuẩn an toàn cách điện.

2. Cấu tạo chi tiết của một bộ thermostat cơ học

Để có thể hoạt động bền bỉ trong môi trường khắc nghiệt mà không cần dựa vào các vi mạch bán dẫn mỏng manh, thiết bị này được cấu thành từ những chi tiết cơ khí chính xác. Việc hiểu rõ cấu tạo thermostat tủ điện sẽ giúp các kỹ thuật viên dễ dàng bắt bệnh khi có sự cố chập chờn xảy ra. Nhìn chung, kết cấu bên trong của một bộ điều khiển nhiệt cơ học được chia thành ba bộ phận cốt lõi, phối hợp nhịp nhàng với nhau để chuyển đổi tín hiệu nhiệt thành thao tác đóng cắt điện.

2.1. Cảm biến nhiệt lưỡng kim (Bimetal) – Trái tim của thiết bị

Thành phần quan trọng nhất, đảm nhận vai trò “cảm nhận” sự thay đổi của môi trường chính là dải lưỡng kim (thermostatic bimetal). Đúng như tên gọi, chi tiết này được ép lại từ hai thanh kim loại mỏng có hệ số giãn nở vì nhiệt hoàn toàn khác nhau (thường là hợp kim thép và đồng hoặc kẽm). Dải lưỡng kim này được uốn cong hoặc đặt thẳng và bố trí ngay sát các rãnh xẻ trên lớp vỏ nhựa bên ngoài để có thể tiếp xúc tối đa với luồng không khí bên trong tủ. Tùy thuộc vào hãng sản xuất, chất lượng và độ tinh khiết của hợp kim này sẽ quyết định độ nhạy cũng như tuổi thọ của toàn bộ thiết bị.

2.2. Hệ thống đòn bẩy cơ khí và lò xo phản hồi

Nối liền với dải lưỡng kim là một hệ thống truyền động cơ khí siêu nhỏ bao gồm các đòn bẩy và lò xo đàn hồi. Khi dải lưỡng kim biến dạng vật lý, nó sẽ tạo ra một lực đẩy cơ học tác động lên đòn bẩy này. Lò xo phản hồi đóng vai trò tạo ra một lực cản định mức, giữ cho hệ thống đòn bẩy không bị xê dịch bởi những rung động thông thường từ môi trường bên ngoài máy móc. Hệ thống lò xo này cũng đảm bảo rằng, khi lực đẩy từ dải kim loại bị triệt tiêu (nhiệt độ hạ xuống), đòn bẩy sẽ lập tức bị kéo giật ngược trở lại vị trí ban đầu một cách dứt khoát, tránh hiện tượng các lá kim loại chuyển mạch bị treo lơ lửng ở giữa.

2.3. Cụm tiếp điểm điện và cơ cấu núm vặn

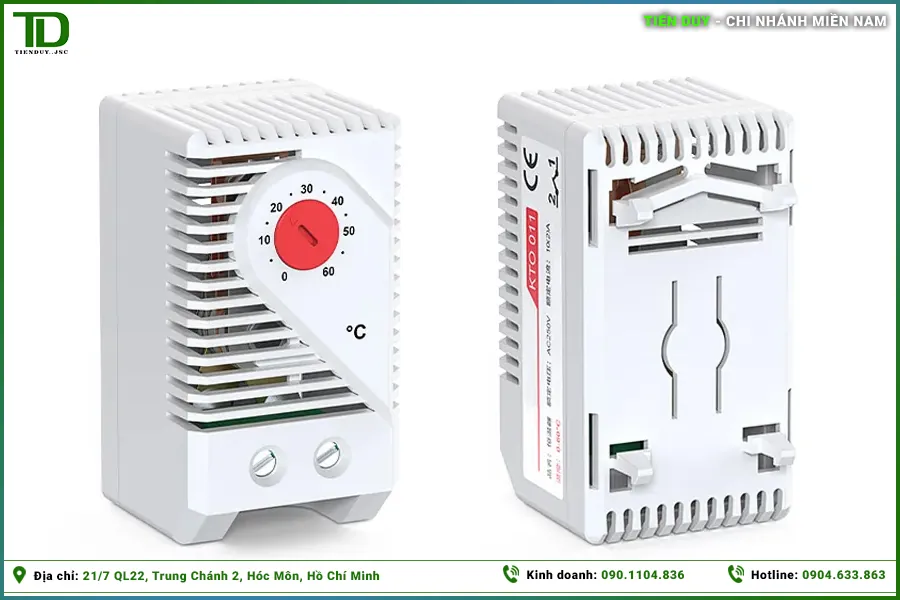

Phần cuối cùng trong cấu trúc là cụm tiếp điểm bằng kim loại dẫn điện, nơi trực tiếp cho dòng điện chạy qua để cấp nguồn cho tải (quạt hút hoặc máy sấy). Bề mặt của các lá tiếp điểm này thường được mạ một lớp hợp kim bạc để chống hiện tượng đánh lửa (mô ve) và giảm thiểu điện trở tiếp xúc. Kết nối với hệ thống đòn bẩy là một cơ cấu núm vặn xoay (thường có màu đỏ hoặc xanh dương) lộ ra phía ngoài mặt thiết bị. Khi người dùng vặn núm điều chỉnh này, thực chất là đang làm thay đổi khoảng cách vật lý giữa dải lưỡng kim và hệ thống đòn bẩy, từ đó thiết lập nên mức nhiệt độ cụ thể mà tại đó lực đẩy sẽ đủ mạnh để làm thay đổi trạng thái của tiếp điểm.

3. Nguyên lý hoạt động của thermostat tủ điện

Vẻ đẹp kỹ thuật của các dòng rơ le nhiệt độ cơ học nằm ở sự đơn giản nhưng cực kỳ hiệu quả trong cách vận hành. Không cần đến bộ chuyển đổi tín hiệu ADC hay thuật toán lập trình, nguyên lý thermostat hoàn toàn dựa trên sự phản ứng tự nhiên của vật liệu trước sự thay đổi nhiệt năng. Đây là một chu trình vật lý khép kín, hoạt động lặp đi lặp lại hàng chục ngàn lần mà vẫn giữ được độ chính xác đáng kinh ngạc.

3.1. Sự giãn nở vật lý của dải kim loại theo nhiệt độ

Khi môi trường bên trong vỏ tủ bắt đầu nóng lên do nhiệt lượng tỏa ra từ các thiết bị công suất, luồng không khí nóng sẽ len lỏi qua các khe hở trên thân vỏ thiết bị và bao bọc lấy dải lưỡng kim. Do có hệ số giãn nở khác nhau, thanh kim loại nhạy nhiệt hơn sẽ dài ra nhanh hơn thanh còn lại. Vì hai thanh này được ép chặt vào nhau, sự chênh lệch về chiều dài buộc toàn bộ khối kim loại phải uốn cong về phía thanh có hệ số giãn nở thấp hơn. Mức độ uốn cong này hoàn toàn tỷ lệ thuận với mức tăng của nhiệt độ. Khi nhiệt độ đạt đến đúng ngưỡng mà kỹ sư đã cài đặt trên núm vặn, độ cong của dải lưỡng kim sẽ chạm đến giới hạn cơ học, tạo ra một lực ép trực tiếp lên hệ thống đòn bẩy lò xo.

3.2. Quá trình tự động đóng cắt và biên độ trễ nhiệt (Hysteresis)

Lực ép từ đòn bẩy sẽ làm các lá tiếp điểm chuyển trạng thái một cách chớp nhoáng (snap-action). Tùy thuộc vào loại thiết bị, tiếp điểm có thể đóng lại để cho dòng điện chạy qua bật quạt làm mát, hoặc mở ra để ngắt nguồn điện sấy. Một đặc tính vật lý cực kỳ quan trọng trong nguyên lý hoạt động này là biên độ trễ nhiệt (hysteresis). Nếu bạn cài đặt thiết bị ở 35 độ C, tiếp điểm sẽ đóng khi nhiệt độ lên tới 35 độ, nhưng nó sẽ không ngắt ngay khi nhiệt độ vừa hạ xuống 34.9 độ. Thay vào đó, nó đợi cho đến khi nhiệt độ giảm xuống một khoảng an toàn (thường là dưới 30 độ C) thì dải kim loại mới nhả lẫy. Khoảng trễ nhiệt này giúp hệ thống không bị tình trạng đóng cắt chập chờn liên tục, bảo vệ tuổi thọ cho động cơ quạt hút.

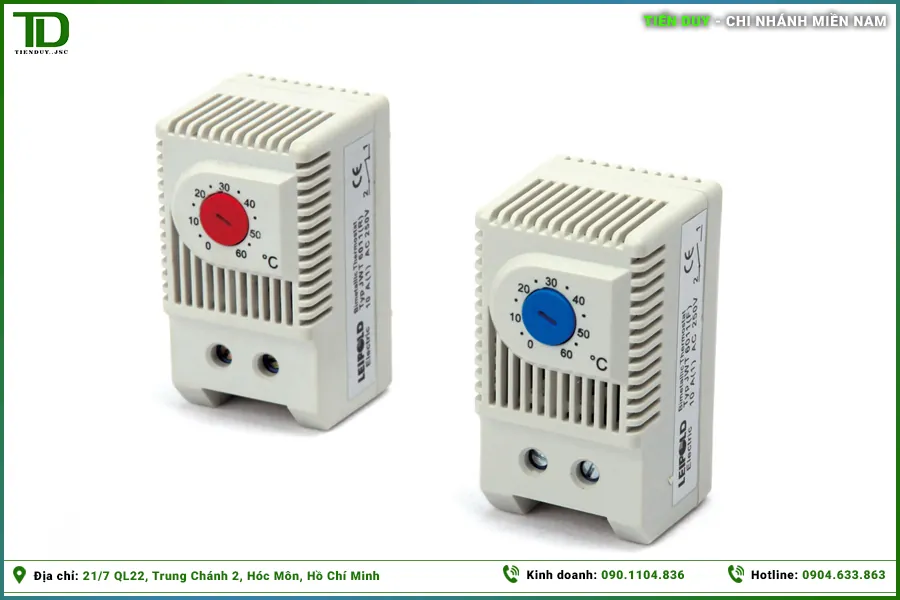

4. Phân biệt tiếp điểm NO và NC trên thiết bị

Trong quá trình lên dự toán vật tư cho xưởng cơ điện, sự hiểu biết rõ ràng về các định dạng tiếp điểm thermostat là yêu cầu bắt buộc. Mặc dù có cấu tạo cơ khí và kích thước vỏ ngoài giống hệt nhau, nhưng cách thức tác động lên mạch điện lại hoàn toàn trái ngược. Việc chọn nhầm loại tiếp điểm sẽ khiến hệ thống giải nhiệt hoạt động sai nguyên lý, gây ra những thiệt hại nghiêm trọng cho bo mạch điều khiển.

4.1. Loại tiếp điểm thường mở (NO) dùng để kích hoạt quạt hút

Thermostat mang tiếp điểm NO (Normally Open – Thường mở) là loại phụ kiện được sử dụng phổ biến nhất trong các tủ điều khiển công nghiệp. Đặc trưng nhận diện của dòng sản phẩm này, chẳng hạn như mã NTL 80 của hãng Natural, là chiếc núm vặn điều chỉnh mang màu xanh dương. Ở trạng thái nhiệt độ phòng bình thường, hai lá kim loại tiếp điểm bên trong nằm cách ly hoàn toàn với nhau, mạch điện bị hở và quạt tản nhiệt không được cấp nguồn. Khi tủ điện hoạt động và nhiệt độ tăng dần vượt qua mức cài đặt (ví dụ 35 độ C), cơ cấu lưỡng kim sẽ giãn nở và ép hai lá kim loại này chạm vào nhau. Mạch điện đóng kín, nguồn 220VAC đi qua thiết bị và kích hoạt động cơ quạt chạy tốc độ cao để lùa hơi nóng ra ngoài. Khi tủ nguội đi, tiếp điểm lại mở ra và quạt dừng lại.

4.2. Loại tiếp điểm thường đóng (NC) dùng cho điện trở sấy

Trái ngược với loại NO, thermostat mang tiếp điểm NC (Normally Closed – Thường đóng) được thiết kế đặc trị cho các bài toán chống ẩm ướt và giá lạnh. Các nhà sản xuất thường dùng núm vặn màu đỏ để đánh dấu phân biệt cho dòng sản phẩm này, tiêu biểu là mã NTL 79 của Natural. Ở điều kiện nhiệt độ thấp, hai lá tiếp điểm bên trong mặc định ép chặt vào nhau, cho phép dòng điện chạy qua để duy trì hoạt động của bộ điện trở sấy (heater). Lượng nhiệt do thanh sấy tỏa ra sẽ làm ấm không gian tủ, xua tan hơi ẩm. Khi nhiệt độ đã đạt ngưỡng ấm áp an toàn theo mức cài đặt, dải lưỡng kim giãn nở sẽ đẩy hai lá tiếp điểm tách rời nhau ra, ngắt nguồn điện cấp cho bộ sấy để tránh tình trạng tủ bị nướng quá nóng. Khi ban đêm nhiệt độ hạ xuống, tiếp điểm lại tự động đóng lại để bắt đầu một chu trình sưởi ấm mới.

5. Những đặc điểm ưu việt của dòng thermostat hãng Natural

Trên thị trường vật tư tự động hóa tại khu vực phía nam, thương hiệu Natural đã khẳng định được vị thế vững chắc của mình trong lĩnh vực phụ kiện làm mát và kiểm soát vi khí hậu tủ điện. Không phải ngẫu nhiên mà các kỹ sư bóc tách khối lượng tại mangnhuatudien.com lại ưu tiên đưa thermostat tủ điện Natural vào các dự án trọng điểm. Sự kết hợp giữa vật liệu chế tạo cao cấp và công nghệ gia công chính xác đã tạo ra những thiết bị có độ tin cậy vượt trội so với các sản phẩm trôi nổi giá rẻ.

5.1. Thiết kế nhỏ gọn, chuẩn gá lắp ngàm thanh ray DIN

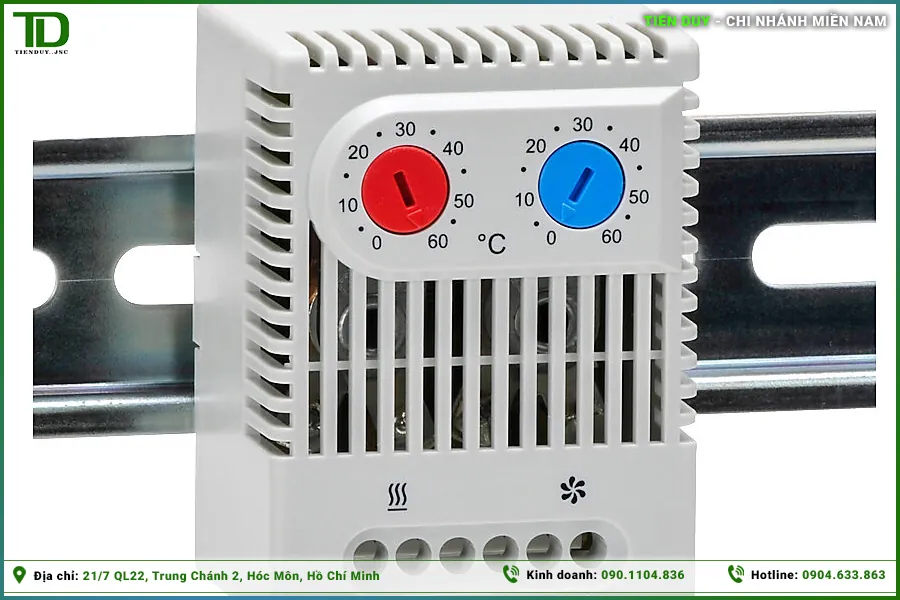

Điểm cộng đầu tiên của dòng rơ le nhiệt độ hãng Natural là ngôn ngữ thiết kế tối giản và cực kỳ tiết kiệm không gian. Với kích thước chỉ khoảng 60x33x43mm, thiết bị này dễ dàng nằm lọt thỏm trong những góc nhỏ nhất của vỏ tủ điện mà không gây cản trở đến hệ thống máng nhựa hay các khối khởi động từ. Phía sau lưng vỏ nhựa chống cháy của sản phẩm được đúc sẵn một ngàm gài bằng nhựa đàn hồi có lò xo, tương thích hoàn hảo với các thanh ray DIN 35mm tiêu chuẩn quốc tế. Nhờ cơ cấu này, người thợ cơ điện có thể lắp đặt hoặc tháo rời thiết bị chỉ bằng một thao tác ấn nhẹ tay trong vòng vài giây, hoàn toàn không cần phải dùng máy khoan để bắt vít cố định lên tấm nền panel.

5.2. Khả năng hoạt động độc lập không cần nguồn điện nuôi

Một đặc tính kỹ thuật đáng giá khác của thermostat tủ điện Natural là khả năng vận hành hoàn toàn dựa trên sự co giãn vật lý mà không tiêu tốn bất kỳ một lượng điện năng nào để duy trì hoạt động của cảm biến. Khác với các bộ điều khiển nhiệt độ điện tử cần phải kéo thêm một đường dây cấp nguồn 24VDC hoặc 220VAC riêng biệt cho bo mạch, thiết bị cơ học này chỉ đơn thuần là một công tắc nằm trên đường đi của dây cấp nguồn cho quạt. Bạn chỉ cần cắt một sợi dây nóng (pha L) của quạt hút, nối hai đầu dây đó vào hai chân ốc của thermostat là xong. Đặc tính này giúp tối giản hóa sơ đồ đi dây, giảm thiểu số lượng dây dẫn chạy chằng chịt trong tủ và loại trừ hoàn toàn nguy cơ hỏng hóc do nguồn điện nuôi bị sụt áp hay chập cháy.

5.3. Độ nhạy nhiệt độ cao trong môi trường xưởng cơ khí

Sự khác biệt lớn nhất làm nên tên tuổi của hãng Natural nằm ở chất lượng của thanh cảm biến lưỡng kim. Hãng sử dụng hợp kim có độ tinh khiết cao, mang lại tốc độ phản ứng với sự thay đổi nhiệt độ cực kỳ nhanh và chính xác, với sai số chuyển mạch chỉ khoảng +/- 5 độ C. Bề mặt các lá tiếp điểm chuyển mạch (snap-action contact) được gia công tinh xảo, cho phép chịu được dòng tải định mức lên tới 10A ở điện áp 250VAC. Với tuổi thọ cơ học được nhà sản xuất cam kết vượt mốc 100.000 chu kỳ đóng cắt, thiết bị này có khả năng hoạt động bền bỉ trong suốt nhiều năm liên tục tại các xưởng gia công cơ khí, nơi thường xuyên có rung lắc mạnh và nồng độ bụi công nghiệp dày đặc mà không hề bị kẹt lẫy hay mô ve đánh lửa.

6. Hướng dẫn vị trí lắp đặt và cài đặt thông số chuẩn tại xưởng

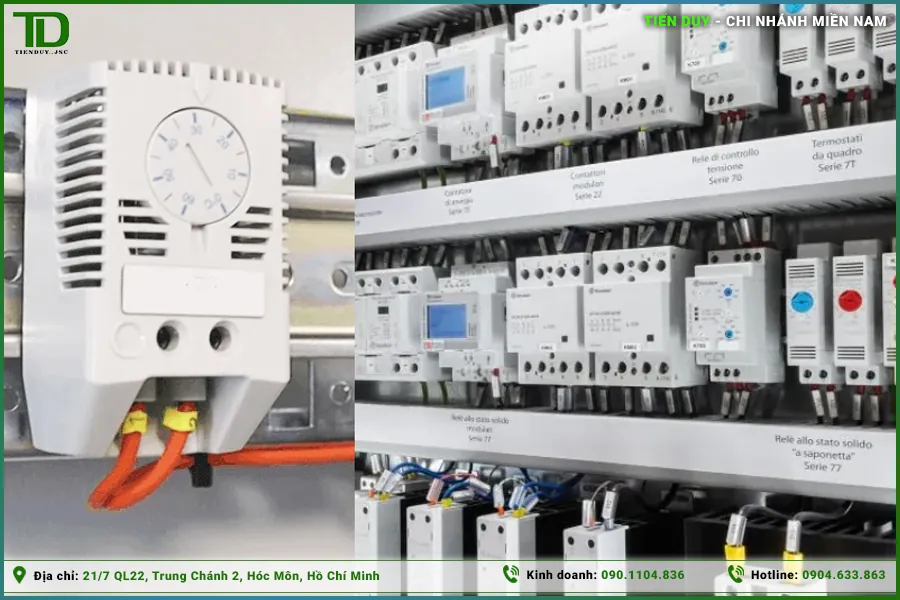

Để thiết bị phát huy tối đa độ chính xác, việc thi công đúng kỹ thuật tại xưởng lắp ráp đóng vai trò quyết định. Theo nguyên lý nhiệt động lực học, không khí nóng luôn có xu hướng bốc lên trên. Do đó, vị trí lý tưởng nhất để gá lắp bộ rơ le nhiệt độ này là ở khu vực cao nhất bên trong tủ điện, gần với quạt hút hoặc phía trên cùng của các khối biến tần phát nhiệt. Tuyệt đối không lắp thiết bị ở dưới đáy tủ, vì tại đó không khí luôn mát mẻ hơn thực tế, khiến cảm biến nhận diện sai thông số và không kích hoạt quạt kịp thời. Không gian xung quanh thiết bị phải được để trống, không bị che khuất bởi các nắp máng cáp nhựa hay vách ngăn để luồng không khí có thể đối lưu và len lỏi vào các khe hở cảm biến một cách dễ dàng.

Sau khi cố định chắc chắn lên thanh ray và đấu nối xong cáp điều khiển, kỹ thuật viên cần tiến hành cài đặt dải nhiệt độ. Đối với hệ thống làm mát sử dụng tiếp điểm NO tại điều kiện khí hậu của siêu đô thị TP.HCM, mức cài đặt được các chuyên gia khuyến cáo là từ 35 độ C đến 40 độ C. Mức thông số này đảm bảo quạt chỉ chạy khi máy móc bắt đầu sinh nhiệt mạnh do mang tải, và tự ngắt khi hệ thống dừng máy, vừa kéo dài tuổi thọ động cơ quạt vừa hạn chế việc hút quá nhiều bụi bẩn vào tấm lọc nỉ. Việc kiểm tra định kỳ 6 tháng một lần bằng súng bắn nhiệt độ hồng ngoại cũng cần được duy trì để đối chiếu sự chính xác của thiết bị so với nhiệt độ thực tế của môi trường.
