Trong các hệ thống phân phối điện năng hiện đại, thanh lược đồng tủ điện đóng vai trò như một giải pháp xương sống giúp tối ưu hóa không gian và đảm bảo an toàn đấu nối. Đặc biệt tại khu vực siêu đô thị TP.HCM – nơi tập trung mạng lưới nhà máy, xưởng sản xuất và khu công nghiệp với quy mô khổng lồ, yêu cầu về mức độ ổn định của hệ thống điện càng trở nên khắt khe. Việc sử dụng dây dẫn truyền thống để kết nối các thiết bị đóng cắt như MCB hay RCBO đang dần bộc lộ nhiều hạn chế về tính thẩm mỹ, rủi ro mô ve nhiệt và khó khăn trong khâu bảo trì. Giải pháp sử dụng thanh cái răng lược bằng đồng nguyên chất ra đời nhằm khắc phục triệt để các vấn đề này. Bài viết dưới đây sẽ cung cấp cho bạn một cái nhìn chuyên sâu và toàn diện nhất về thông số, cách phân loại cũng như kỹ thuật thi công dòng vật tư quan trọng này.

1. Tổng quan về thanh lược đồng tủ điện trong hệ thống công nghiệp

Sự ra đời của các loại phụ kiện đấu nối thông minh đã làm thay đổi hoàn toàn thói quen thi công tủ bảng điện. Trong đó, thanh lược đồng nổi lên như một quy chuẩn bắt buộc đối với các nhà lắp ráp chuyên nghiệp.

1.1. Định nghĩa và vai trò cốt lõi trong tủ phân phối

Thanh lược đồng tủ điện, hay còn gọi là thanh cái răng lược, là một linh kiện dẫn điện được thiết kế chuyên dụng để kết nối các thiết bị đóng cắt trong tủ điện. Thiết kế đặc trưng của sản phẩm bao gồm một thanh đồng nguyên khối được dập thành các nhánh có hình dạng giống như răng lược. Các nhánh này có khoảng cách tiêu chuẩn, thường tương ứng với bước cực của các thiết bị như MCB, RCCB hay khởi động từ. Trong các hệ thống tủ phân phối tại các xưởng sản xuất, linh kiện này đóng vai trò thay thế cho các đoạn dây điện ngắn nối tiếp, tạo ra một mạng lưới truyền tải điện năng đồng bộ, an toàn và ổn định.

1.2. Ưu điểm vượt trội so với phương pháp đấu dây điện truyền thống

So với phương pháp đấu nối bằng cáp điện truyền thống, việc ứng dụng thanh lược đồng tủ điện công nghiệp mang lại hiệu quả vượt trội về nhiều mặt kỹ thuật. Đầu tiên, chúng giúp loại bỏ hoàn toàn tình trạng búi dây chằng chịt, từ đó tối ưu hóa không gian bên trong hộp tủ và tăng tính thẩm mỹ chuyên nghiệp cho công trình. Thứ hai, nhờ cấu tạo từ dải đồng liền mạch, điện trở tiếp xúc giữa các điểm nối được giảm thiểu xuống mức thấp nhất. Điều này hạn chế tối đa hiện tượng sụt áp trên đường dây và ngăn ngừa nguy cơ phát sinh nhiệt lượng gây cháy nổ tại các tiếp điểm, đặc biệt trong các dây chuyền sản xuất có dòng khởi động lớn.

2. Phân tích cấu tạo và tiêu chuẩn vật liệu sản xuất

Cấu tạo của thanh lược đồng tủ điện công nghiệp bao gồm hai thành phần chính là lõi dẫn điện và lớp vỏ cách điện bọc ngoài. Phần lõi thường được chế tạo từ đồng đỏ hoặc đồng thau mạ niken có độ tinh khiết cao nhằm đảm bảo khả năng dẫn điện tối ưu và chống oxy hóa trong môi trường nhà xưởng có độ ẩm cao. Bao bọc bên ngoài lõi đồng là lớp vỏ nhựa cách điện, thường sử dụng vật liệu PVC kỹ thuật hoặc các dòng nhựa đáp ứng tiêu chuẩn chống cháy UL94 V-0 nghiêm ngặt. Bạn có thể dễ dàng bắt gặp các tiêu chuẩn vật liệu nhựa cách điện an toàn này trên các dòng sản phẩm máng nhựa tủ điện thương hiệu Chaer do thiết bị điện Tiến Duy phân phối chính hãng. Sự kết hợp hoàn hảo giữa lõi đồng nguyên chất và vỏ bọc chịu nhiệt đảm bảo an toàn tuyệt đối cho người vận hành, ngăn chặn triệt để rủi ro phóng điện chạm chập giữa các pha.

3. Phân loại thanh lược đồng tủ điện phổ biến hiện nay

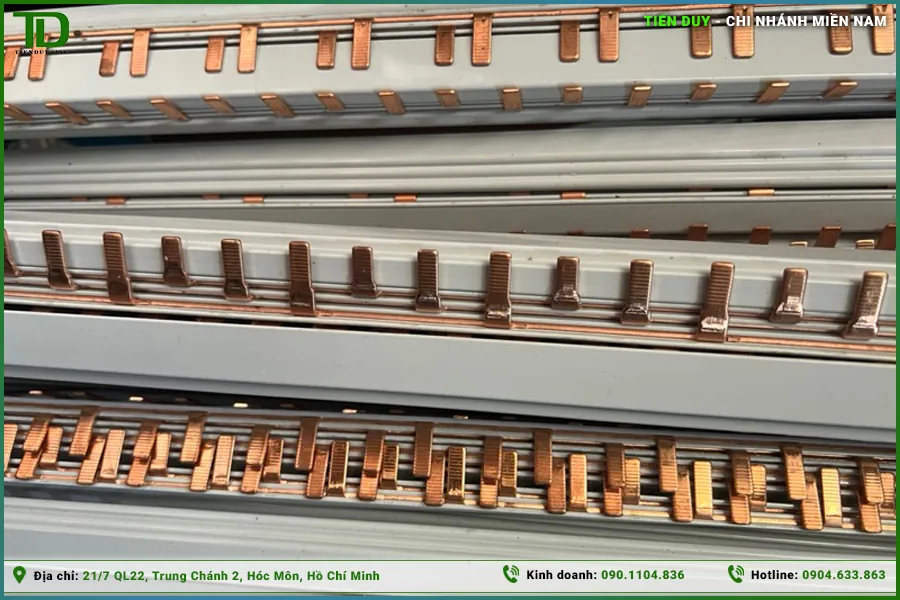

Trên thị trường vật tư cơ điện hiện nay, thanh cái răng lược đồng được phân chia thành nhiều loại dựa trên số lượng pha của hệ thống điện. Việc lựa chọn đúng loại thanh lược không chỉ đảm bảo khả năng vận hành trơn tru mà còn giúp tối ưu hóa không gian lắp đặt.

3.1. Đặc tính kỹ thuật của thanh lược đồng 1 pha

Thanh lược đồng 1 pha là phiên bản cơ bản nhất, được thiết kế với một dải răng lược duy nhất chạy dọc theo chiều dài của thanh vỏ. Sản phẩm này chuyên được sử dụng để phân phối điện năng cho dàn aptomat tép (MCB) 1 cực trong các tủ điện chiếu sáng hoặc tủ điện dân dụng cỡ nhỏ. Khi thi công, người thợ chỉ cần cấp nguồn dây pha vào một điểm terminal bất kỳ trên thanh lược, dòng điện sẽ được phân bổ đồng đều đến tất cả các thiết bị dùng điện khác. Cấu tạo đơn giản này giúp quá trình đấu nối diễn ra cực kỳ nhanh chóng, giảm thiểu sai sót kỹ thuật trong khâu chia dây điện.

3.2. Ứng dụng thực tế của dòng 2 pha

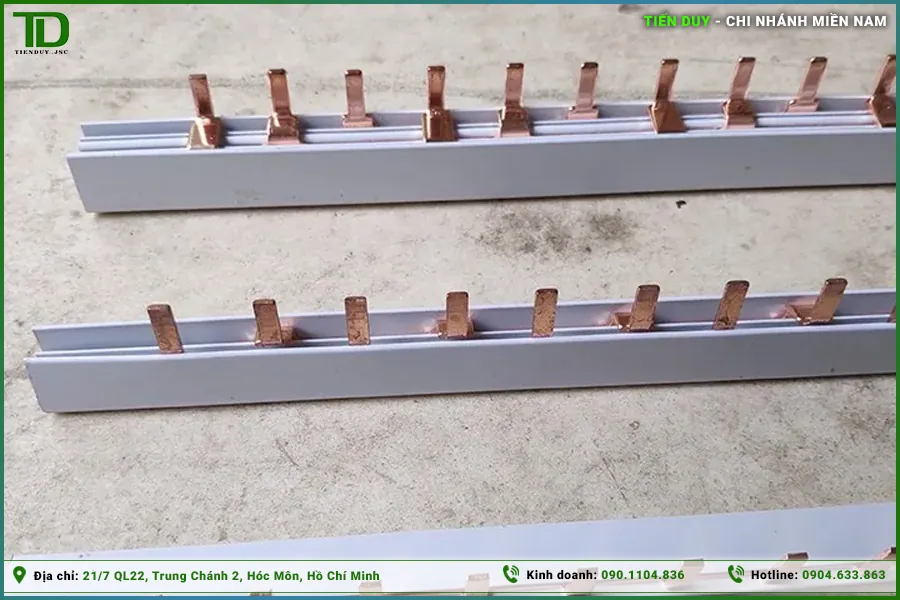

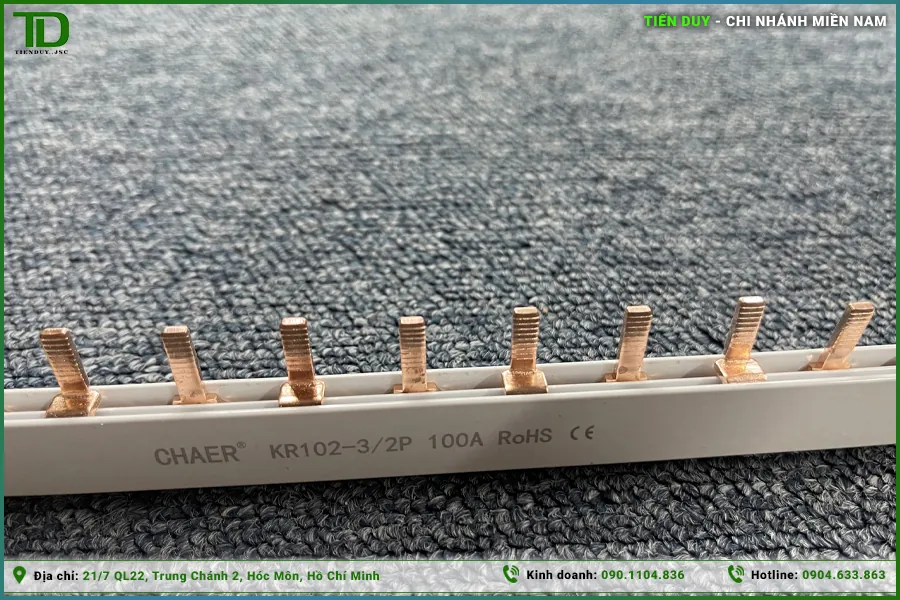

Khác biệt với dòng 1 cực, thanh lược đồng 2 pha được cấu tạo từ hai thanh dẫn điện đặt song song và cách ly hoàn toàn với nhau bên trong một lớp vỏ nhựa chung. Ứng dụng phổ biến nhất của dòng sản phẩm này là cấp nguồn cho hệ thống MCB 2 cực (1 pha 2 dây) hoặc các thiết bị chống rò dòng RCBO. Thiết kế chân cắm xen kẽ theo chu kỳ pha lửa và pha nguội (L – N) giúp người thợ thao tác cấp nguồn chính xác, ngăn chặn tuyệt đối rủi ro đấu nhầm cực gây chập mạch. Nhờ tính an toàn cao, thanh lược 2 pha được sử dụng rộng rãi trong các tủ cấp nguồn cho hệ thống ổ cắm văn phòng hoặc máy móc tại các khu công nghiệp thuộc siêu đô thị TP.HCM.

3.3. Tiêu chuẩn lắp đặt cho thanh lược đồng 3 pha

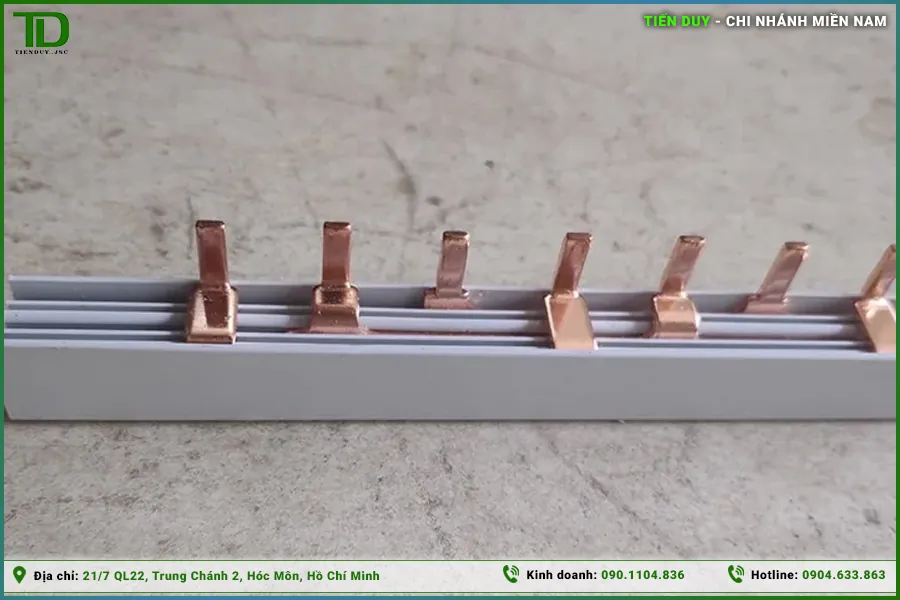

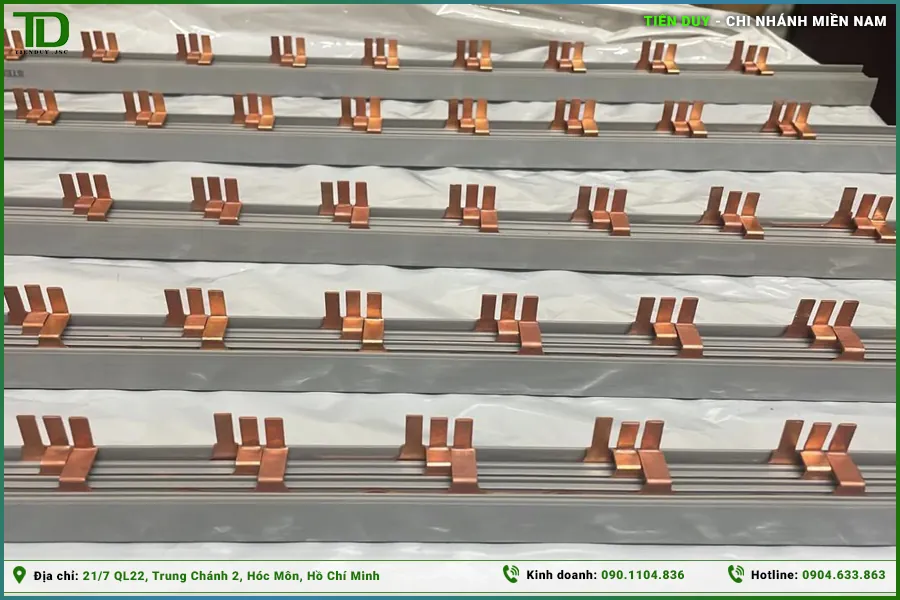

Đối với các hệ thống phân phối điện động lực, thanh lược đồng 3 pha là dòng vật tư thiết yếu không thể vắng mặt. Cấu tạo của linh kiện này phức tạp hơn, bao gồm ba dải đồng cách điện xếp chồng lên nhau, tương ứng với ba pha L1, L2, L3 của lưới điện công nghiệp 380V. Các răng lược đồng được bố trí ló ra xen kẽ theo đúng thứ tự pha, giúp việc cấp nguồn cho dàn MCB 3 cực trở nên cực kỳ gọn gàng. Việc ứng dụng thanh lược 3 pha giúp tủ điện chịu được dòng tải động lực lớn và duy trì sự cân bằng pha ổn định cho hệ thống motor nhà xưởng.

3.4. Giải pháp toàn diện với thanh lược đồng 4 pha

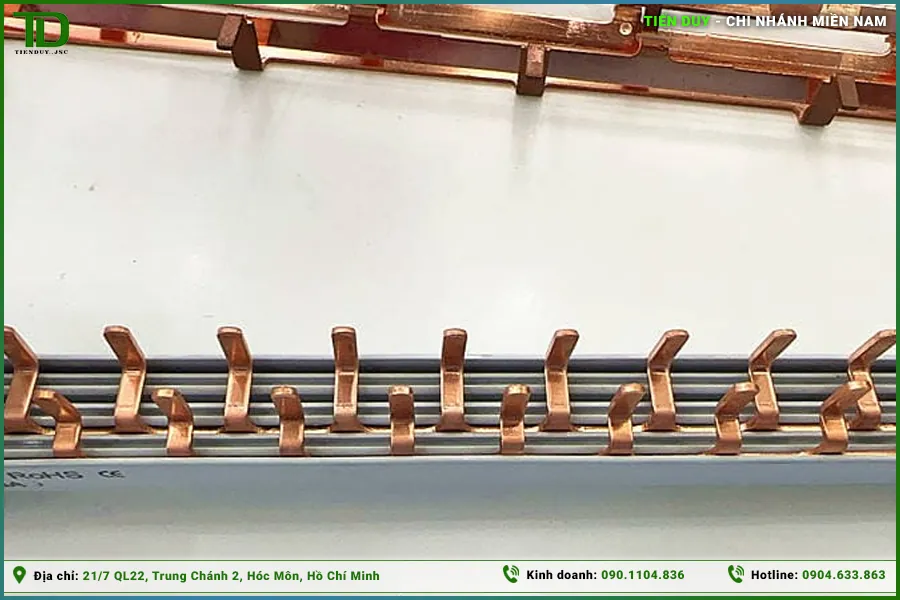

Thanh lược đồng 4 pha là giải pháp kết nối toàn diện nhất, bao gồm ba pha lửa và một pha trung tính (L1, L2, L3, N) được tích hợp song song trong cùng một thanh bọc cách điện. Dòng sản phẩm này được thiết kế chuyên biệt để phục vụ cho các hệ thống sử dụng aptomat 4 cực, phân phối điện tổng hoặc cấp nguồn cho các cụm máy móc cần sử dụng cả 3 pha và trung tính. Việc tích hợp sẵn thanh trung tính giúp đơn giản hóa hệ thống dây dẫn nội bộ, loại bỏ nhu cầu sử dụng cầu đấu trung tính rời rạc tốn diện tích. Đây chính là sự lựa chọn tối ưu cho các tủ điện phân phối chính (MSB) yêu cầu tiêu chuẩn an toàn và độ thẩm mỹ cao.

4. Hướng dẫn tính toán và lựa chọn thông số kỹ thuật chuẩn xác

Việc lựa chọn thông số cho thanh đồng răng lược đòi hỏi người kỹ sư phải nắm vững các tiêu chuẩn an toàn về dòng tải cũng như kích thước cơ khí của thiết bị. Sự tính toán cẩn thận ngay từ ban đầu sẽ giúp hệ thống vận hành bền bỉ.

4.1. Cách tính toán tiết diện tương ứng với định mức dòng tải

Tiết diện bề mặt của lõi đồng là yếu tố then chốt quyết định khả năng chịu tải liên tục của thanh lược đồng tủ điện. Để xác định tiết diện phù hợp, kỹ sư thiết kế cần tính toán tổng dòng điện định mức cực đại của tất cả các thiết bị tải nhánh kết nối trên cùng một thanh. Theo quy chuẩn chung của ngành điện, dòng định mức của thanh lược luôn phải lớn hơn tổng dòng tải thực tế nhân với hệ số dự phòng an toàn (thường dao động từ 1.2 đến 1.25 lần). Việc vô tình lựa chọn thanh lược có tiết diện quá mỏng sẽ khiến lõi đồng bị phát nhiệt liên tục trong quá trình truyền tải, làm lão hóa nhanh lớp vỏ nhựa cách điện và tiềm ẩn nguy cơ hỏa hoạn nghiêm trọng.

Bảng 1: Bảng tham khảo thông số dòng tải theo tiết diện thanh lược đồng tủ điện

4.2. Đánh giá khả năng tương thích bước răng với thiết bị đóng cắt

Bên cạnh yêu cầu về tiết diện chịu tải, bước răng hay còn gọi là khoảng cách giữa tâm hai chân cắm kề nhau là một thông số cơ khí cực kỳ quan trọng cần được lưu tâm. Đa số các dòng MCB tiêu chuẩn châu Âu hoặc Nhật Bản trên thị trường hiện nay (như các sản phẩm hãng IDEC hay Fuji Electric) đều có khoảng cách module tiêu chuẩn là 18mm. Do đó, thanh lược đồng được chọn cũng cần có bước răng tương ứng chính xác là 18mm để đảm bảo các chốt đồng cắm vừa vặn vào khe cực của aptomat mà không bị vênh hay phải dùng lực căng chỉnh. Nếu mua sai bước răng, quá trình lắp ráp cơ khí sẽ không thể thực hiện được hoặc tạo ra các điểm tiếp xúc bị cưỡng bức, dễ gây lỏng lẻo và phóng điện về sau.

5. Quy trình thi công an toàn và tiêu chuẩn lắp ráp tại xưởng

Quá trình thi công cắt ghép và đấu ráp thanh cái răng lược tuy thao tác nhanh hơn so với bấm cốt dây điện nhưng vẫn phải tuân thủ nghiêm ngặt các quy định về an toàn điện. Từng bước thực hiện đều ảnh hưởng trực tiếp đến chất lượng tủ.

5.1. Bước chuẩn bị vật tư và đo đạc kích thước

Bước đầu tiên trong quy trình thi công là xác định chính xác tổng số lượng thiết bị đóng cắt cần liên kết để đo đạc chiều dài thanh lược cần thiết. Kỹ thuật viên cần đặt nguyên thanh lược ướm thử dọc theo dàn aptomat đã được gài cố định trên thanh ray nhôm (DIN rail), sau đó dùng bút lông đánh dấu vị trí răng đồng cần cắt bỏ. Việc đo đạc thủ công cẩn thận này giúp tránh tình trạng cắt lẹm làm thiếu hụt chân cắm hoặc cắt quá dư thừa gây lãng phí vật tư không đáng có. Trong suốt quá trình thao tác trên tủ đang cải tạo, điều kiện tiên quyết là phải đảm bảo nguồn điện tổng đã được cắt và cách ly hoàn toàn để bảo vệ tính mạng cho người thi công.

5.2. Kỹ thuật cắt ngàm và bọc chụp đầu cách điện

Khi thực hiện thao tác cắt ngàm chia nhỏ thanh lược, yêu cầu kỹ thuật bắt buộc là phải sử dụng kìm cắt cáp chuyên dụng có lực lớn hoặc cưa tay lưỡi mịn để vết cắt được phẳng phiu, không bị tòe gờ đồng sắc nhọn. Sau khi vết cắt hoàn thành, lớp vỏ nhựa cách điện bề mặt thường có xu hướng bị co rút hoặc nứt vỡ nhẹ, để lộ phần lõi đồng mang điện tại hai đầu mút của thanh. Để xử lý triệt để rủi ro rò điện này, người thợ điện bắt buộc phải trang bị thêm linh kiện chụp đầu cách điện (end cap) chuyên dụng bịt kín hai đầu thanh vừa cắt. Thao tác bổ sung này giúp khôi phục chỉ số IP bảo vệ của tủ điện, ngăn chặn tuyệt đối nguy cơ phóng điện chạm chập với vỏ tủ bằng tôn hoặc gây giật điện khi kỹ thuật viên thao tác vận hành tay.

5.3. Tiêu chuẩn siết lực terminal tránh mô ve

Lực siết ốc vít tại các điểm ngàm terminal của thiết bị đóng cắt đóng vai trò sinh tử trong việc duy trì điện trở tiếp xúc giữa thanh đồng và aptomat ở mức ổn định nhất. Kỹ thuật viên lắp ráp cần sử dụng tua vít lực chuyên dụng đã được hiệu chuẩn và cài đặt thông số lực siết theo đúng tài liệu khuyến cáo của nhà sản xuất thiết bị (thông thường dao động từ 2.0 Nm đến 3.5 Nm tùy thuộc vào khung sườn aptomat). Việc kỹ thuật viên siết ốc quá nhẹ tay sẽ vô tình tạo ra các khoảng hở vi mô giữa các bề mặt kim loại, gây ra hiện tượng mô ve sinh nhiệt cực kỳ nguy hiểm làm chảy nhựa thiết bị. Ngược lại, nếu lạm dụng lực vặn quá mạnh tay có thể làm biến dạng cấu trúc răng đồng, nứt vỡ vỏ nhựa ebonit của aptomat hoặc làm tuôn ren ốc hãm terminal bên trong.

6. Những lỗi thường gặp khi thi công và biện pháp phòng ngừa

Trong thực tế thi công lắp ráp tủ bảng điện tại các xưởng sản xuất, các kỹ thuật viên cơ điện vẫn thường xuyên mắc phải một số lỗi thao tác cơ bản khi làm việc với thanh cái răng lược. Những sai sót này dù thoạt nhìn có vẻ nhỏ nhặt nhưng theo thời gian có thể ảnh hưởng nghiêm trọng đến độ bền và tính an toàn của toàn bộ hệ thống phân phối điện. Các lỗi phổ biến nhất thường được ghi nhận bao gồm:

• Thi công cắt thanh đồng để chia nhánh nhưng quên hoặc cố tình không sử dụng nắp chụp nhựa cách điện ở hai đầu mút, để lộ trực tiếp phần ruột đồng mang điện áp cao ra ngoài không khí.
• Thao tác gài thanh lược không vuông góc với mặt cực aptomat, ép chéo chân răng đồng vào khe hẹp khiến tiếp điểm bị vẹo, diện tích tiếp xúc kim loại không đạt mức tối đa.
• Tận dụng lại các đoạn thanh lược cũ đã bị xỉn màu, bề mặt mạ niken bị oxy hóa loang lổ mà không tiến hành dùng giấy nháp đánh bóng lại, làm tăng đột biến điện trở tại điểm nối.
• Sử dụng chung một dải thanh lược dài để cấp nguồn lẫn lộn cho các nhánh thiết bị có định mức dòng cắt ngắn mạch chênh lệch quá lớn mà không có biện pháp phân lập an toàn riêng biệt.

Để khắc phục triệt để các rủi ro đáng tiếc này, bên cạnh việc thắt chặt kỷ luật tuân thủ quy trình thi công, việc tìm mua nguồn vật tư điện chính hãng từ các đơn vị phân phối uy tín là yếu tố tiên quyết. Nếu bạn đang tìm kiếm nhà cung cấp phụ kiện tủ bảng điện chuyên nghiệp, am hiểu kỹ thuật để đồng hành lâu dài, hãy truy cập website mangnhuatudien.com hoặc liên hệ ngay hotline 0904 633 863 hoặc theo bất cứ 1 thông tin nào bên dưới:
