Trong lĩnh vực sản xuất tủ bảng điện công nghiệp tại TP. Hồ Chí Minh và các tỉnh phía Nam, để cố định hàng loạt các thiết bị đóng cắt, điều khiển bên trong vỏ tủ một cách chắc chắn và thẳng hàng, thanh din tủ điện chính là giải pháp mang tính tiêu chuẩn hóa không thể thiếu. Từ các xưởng lắp ráp tại Hóc Môn, Bình Chánh cho đến các khu công nghiệp lớn, phụ kiện lắp ráp tủ điện này được sử dụng rộng rãi để gá cài aptomat, contactor, relay hay cầu đấu tép. Cùng Tiến Duy tìm hiểu thêm nhé!

1. Thanh din tủ điện là gì và vai trò trong lắp ráp cơ điện

Hệ thống tủ điện công nghiệp hiện đại không thể chỉ dựa vào việc khoan và bắt vít thủ công từng linh kiện đơn lẻ lên mặt panel. Cách làm cũ kỹ này không chỉ tiêu tốn hàng giờ đồng hồ của người thợ mà còn gây sai số lớn, khiến bề mặt tủ trở nên nham nhở với hàng trăm lỗ khoan. Thanh din ra đời đã thay đổi hoàn toàn cục diện, tạo ra một nền tảng cơ khí vững chắc, có tính quy chuẩn cao để neo giữ toàn bộ trung tâm điều khiển của hệ thống điện.

1.1. Khái niệm và cấu tạo cơ bản của thanh din

Thanh din tủ điện, thường được dân trong nghề gọi tắt là thanh ray, thanh cài aptomat hay DIN rail, là một dải kim loại được dập định hình theo hình chữ U hoặc hình chiếc mũ. Dọc theo chiều dài của thanh thường được nhà sản xuất đột sẵn các lỗ hình oval hoặc hình chữ nhật liên tiếp nhau với khoảng cách đều đặn, mục đích là để kỹ thuật viên dễ dàng xỏ vít cố định nó vào mặt panel phía sau vỏ tủ. Kích thước và biên dạng mép uốn của phụ kiện này được thiết kế dựa trên một chuẩn mực chung, sao cho ngàm cài bằng nhựa hoặc kim loại phía sau lưng các thiết bị đóng cắt có thể sập vào và bám chặt lấy thanh mà không bị tuột ra khi có chấn động.

1.2. Giải pháp gá lắp thiết bị tiêu chuẩn hóa toàn cầu

Thuật ngữ DIN thực chất là viết tắt của Viện Tiêu chuẩn Đức, đơn vị đầu tiên ban hành quy chuẩn thiết kế cho loại thanh cài này vào những năm đầu thế kỷ trước. Cho đến nay, nó đã trở thành một tiêu chuẩn kỹ thuật được công nhận và áp dụng trên toàn thế giới để đồng bộ hóa các linh kiện tự động. Nhờ sự thống nhất về mặt kích thước vật lý này, các kỹ sư cơ điện có thể yên tâm mua aptomat, contactor hay cầu đấu tép Hivero và tự tin gắn tất cả chúng lên cùng một thanh ray mà không phải lo lắng về sự sai lệch ngàm cài. Sự đồng bộ này đã thúc đẩy ngành công nghiệp điện phát triển với tốc độ nhanh chóng, cho phép việc thiết kế bản vẽ và thi công lắp ráp diễn ra độc lập, nhịp nhàng.

2. Các loại thanh din tủ điện phổ biến trên thị trường hiện nay

Dựa trên yêu cầu về mức độ chịu tải cơ học và môi trường hoạt động đặc thù của từng dự án, các nhà sản xuất vật tư đã tung ra thị trường nhiều loại thanh ray khác nhau. Việc chọn đúng vật liệu cấu thành không chỉ giúp thiết bị được giữ chắc chắn mà còn đảm bảo tuổi thọ của phụ kiện trước các tác nhân ăn mòn hóa học. Hiện nay, tại các kho vật tư lớn phục vụ xưởng lắp ráp trên toàn địa bàn siêu đô thị TP.HCM, bạn sẽ thường xuyên bắt gặp hai dòng sản phẩm chủ lực sau đây.

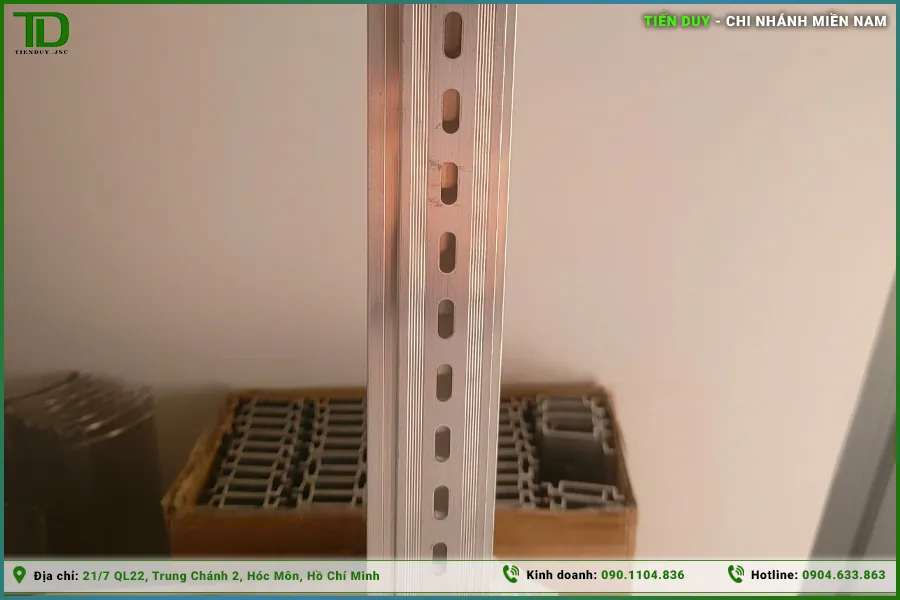

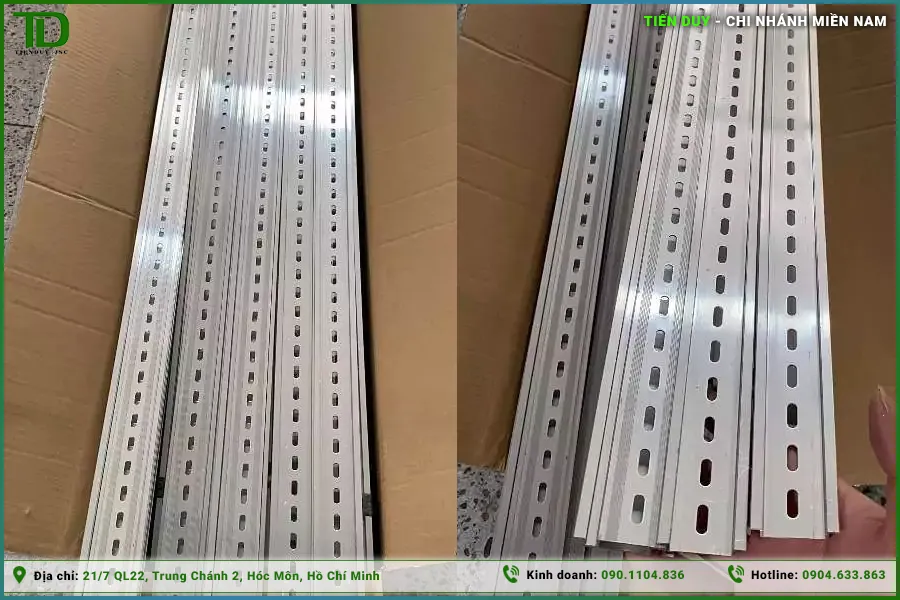

2.1. Thanh din nhôm nguyên chất chống oxy hóa

Thanh din nhôm được đúc ép ép đùn từ hợp kim nhôm chất lượng cao, đặc trưng bởi trọng lượng rất nhẹ và bề mặt màu trắng bạc sáng bóng. Ưu điểm tuyệt đối của chất liệu này là khả năng chống ăn mòn cực tốt, tự hình thành lớp màng oxit bảo vệ khi tiếp xúc với không khí, do đó rất phù hợp để lắp đặt trong các tủ điện ngoài trời hoặc trong môi trường hóa chất. Tuy nhiên, do bản chất kim loại nhôm khá mềm, chúng thường chỉ được chỉ định để gá lắp các linh kiện có trọng lượng nhẹ như rơ le trung gian, timer, bộ nguồn loại nhỏ hoặc các dải cầu đấu tín hiệu.

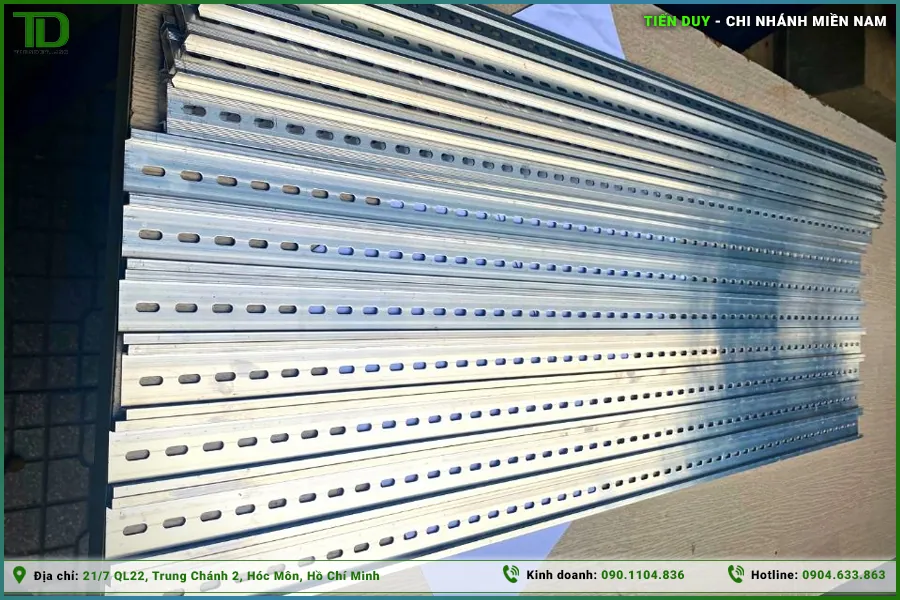

2.2. Thanh din thép mạ kẽm chịu lực tải trọng cao

Khác với sự nhẹ nhàng của hợp kim nhôm, thanh din thép được dập nguội từ các dải thép carbon và sau đó được xử lý bề mặt bằng công nghệ mạ kẽm nhúng nóng hoặc mạ kẽm điện phân, thường có màu ánh kim. Dòng sản phẩm này sở hữu độ cứng cáp và khả năng chịu lực uốn cong vượt trội, không bị biến dạng khi phải gánh đỡ một khối lượng thiết bị lớn. Chính vì thế, thanh ray thép mạ kẽm là sự lựa chọn bắt buộc khi bạn cần gài các khối aptomat 3 pha dòng lớn, khối contactor kết hợp relay nhiệt nặng nề hay các biến tần trong hệ thống điều khiển động lực.

3. Ưu điểm khi sử dụng thanh din gá aptomat và contactor

Việc đưa thanh ray cài thiết bị vào ứng dụng thực tế đã mang lại những bước tiến dài trong kỹ thuật chế tạo vỏ tủ điện. Những xưởng sản xuất thiết bị đóng cắt chuyên nghiệp luôn mặc định sử dụng linh kiện này như một quy chuẩn thi công bắt buộc. Lợi ích mà nó mang lại không chỉ phục vụ cho giai đoạn lắp ráp ban đầu mà còn thể hiện rõ rệt trong suốt vòng đời vận hành của máy móc.

3.1. Tối ưu không gian và tính thẩm mỹ cho tủ điện

Trước đây, khi phải bắt vít từng thiết bị đóng cắt, kỹ sư buộc phải chừa ra những khoảng trống lớn để đưa mũi khoan và tua vít vào thao tác. Với thanh din tủ điện, các bộ aptomat hoặc contactor có thể được xếp sát sạt vào nhau thành từng hàng ngang cực kỳ gọn gàng. Các thiết bị được bố trí thẳng tắp, tạo ra các hành lang trống ở giữa để bố trí máng nhựa luồn dây một cách khoa học. Nhờ khả năng sắp xếp mật độ cao này, kích thước tổng thể của vỏ tủ điện được thu gọn đáng kể, tiết kiệm không gian tại nhà xưởng và mang lại một diện mạo vô cùng chuyên nghiệp.

3.2. Rút ngắn thời gian thi công và dễ dàng nâng cấp bảo trì

Tốc độ hoàn thiện sản phẩm là yếu tố then chốt đối với mọi nhà thầu thi công cơ điện. Thay vì hì hục khoan tấm nền, người thợ chỉ cần cắt một đoạn thanh ray, bắn vài con vít cố định nó vào panel, sau đó dùng tay ấn nhẹ để hàng loạt aptomat sập ngàm vào thanh là xong. Khâu thao tác gá lắp được rút ngắn từ vài giờ xuống chỉ còn vài phút. Hơn thế nữa, khi nhà xưởng cần bổ sung thêm nhánh tải hoặc thay thế contactor bị hỏng, nhân viên bảo trì chỉ cần dùng tua vít nạy nhẹ lẫy khóa phía dưới thiết bị để lấy nó ra khỏi thanh ray, hoàn toàn không ảnh hưởng đến các linh kiện đang vận hành xung quanh.

4. Hướng dẫn chọn kích thước thanh din phù hợp với thiết bị đóng cắt

Dù đã được tiêu chuẩn hóa, nhưng thế giới thiết bị điện vô cùng phong phú, từ những vi mạch nhỏ xíu đến những khối đóng cắt nặng vài chục kilôgam. Do đó, thanh din gá contactor cũng được chế tạo với nhiều quy cách khác nhau để đáp ứng sức tải tương ứng. Kỹ sư bóc tách vật tư cần phải nắm vững các chuẩn kích thước cơ bản để đặt hàng chính xác, tránh tình trạng mua về nhưng ngàm thiết bị lại không sập vừa hoặc thanh ray bị cong võng.

4.1. Tiêu chuẩn kích thước chiều rộng (bản 35mm phổ biến nhất)

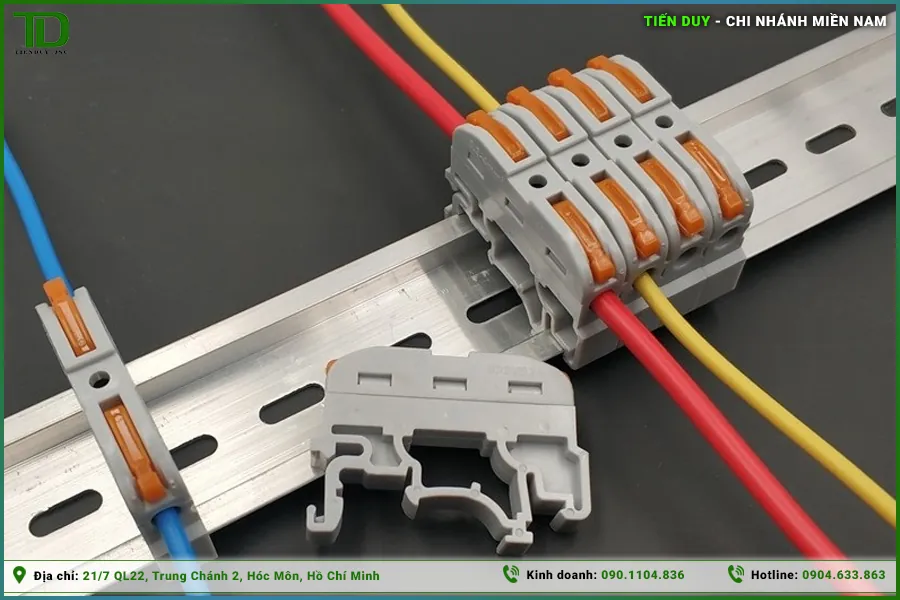

Trên thị trường toàn cầu hiện nay tồn tại ba chuẩn kích thước chiều rộng cơ bản cho thanh ray là 15mm, 35mm và 75mm. Tuy nhiên, trong lĩnh vực phụ kiện tủ bảng điện phân phối và điều khiển công nghiệp, dòng thanh din có chiều rộng bản 35mm chiếm vị trí thống trị tuyệt đối. Gần như tất cả các loại aptomat tép, thiết bị chống dòng rò, contactor cỡ nhỏ, khởi động từ và cầu đấu tép đều được thiết kế ngàm cài tương thích hoàn hảo với bản ray 35mm này. Bản 15mm thường chỉ dùng cho các mạch điện tử siêu nhỏ, trong khi bản 75mm lại dành riêng cho các khối thiết bị đặc chủng cực nặng hiếm gặp.

4.2. Lựa chọn độ dày thanh ray dựa trên khối lượng thiết bị

Bên cạnh chiều rộng tiêu chuẩn, độ dày vật liệu của thanh DIN rail là yếu tố quan trọng quyết định độ cứng và khả năng chịu tải. Trên thị trường, các nhà phân phối như Mạng Nhựa Tủ Điện thường cung cấp các loại phổ biến như 1.0 mm và 1.2 mm (tương ứng với các mã như PL-09, PL-11 theo cách đặt tên của nhà sản xuất).

Trong các ứng dụng nhẹ như lắp một hàng aptomat nhánh cho tủ chiếu sáng, thanh rail độ dày 1.0 mm đã đủ đáp ứng yêu cầu kỹ thuật, đồng thời giúp tối ưu chi phí. Với các hệ thống yêu cầu độ ổn định cao hơn, nên ưu tiên loại dày hơn để đảm bảo độ bền và hạn chế biến dạng khi lắp nhiều thiết bị.

5. Quy trình thi công lắp đặt thanh din vào tấm panel tủ điện

Một hệ thống thanh ray tủ điện được thi công đúng kỹ thuật là nền móng vững chắc cho sự an toàn của toàn bộ linh kiện đắt tiền phía trên. Quá trình lắp ráp tại xưởng đòi hỏi người thợ phải tuân thủ các bước đo đạc, gia công cơ khí và cố định một cách cẩn thận. Việc làm ẩu, làm tắt ở khâu này có thể dẫn đến hậu quả nghiêm trọng khi thiết bị bị lệch ngàm, rơi rớt trong quá trình vận chuyển tủ điện.

5.1. Kỹ thuật đo đạc, cắt gọt và vát mép an toàn

Thông thường, thanh din tủ điện được cung cấp dưới dạng các cây dài nguyên bản tiêu chuẩn là 1 mét. Căn cứ vào bản vẽ thiết kế, người thợ sẽ sử dụng thước để đo và đánh dấu vị trí cần cắt. Để vết cắt phẳng phiu và không làm biến dạng mép ray, nên sử dụng máy cắt bàn gắn lưỡi hợp kim hoặc kìm cắt thanh ray chuyên dụng. Sau khi đoạn kim loại rời ra, bắt buộc phải dùng giũa cơ khí để làm nhẵn các cạnh sắc nhọn ở hai đầu. Bước vát mép này cực kỳ quan trọng, nó vừa bảo vệ an toàn cho tay người thợ thao tác, vừa ngăn chặn nguy cơ lớp vỏ cách điện của dây cáp vô tình quẹt qua làm rách rò điện.

5.2. Phương pháp bắt vít cố định đảm bảo khả năng chịu lực

Khi đã gia công xong, thanh ray nhôm tủ điện sẽ được ướm lên tấm panel mặt bích để lấy dấu lỗ khoan. Kỹ thuật viên nên ưu tiên tận dụng các lỗ oval đột sẵn trên thân thanh để định vị vít. Người thợ cần sử dụng vít tự khoan hoặc ốc bulông có kèm theo vòng đệm phẳng và vòng đệm vênh để siết chặt thanh vào tấm nền thép. Việc sử dụng vòng đệm vênh giúp tạo ra lực đàn hồi chống tháo ngược, đảm bảo các con ốc không bao giờ bị nới lỏng dù tủ điện có bị rung lắc liên tục do hoạt động của cỗ máy công nghiệp. Khoảng cách an toàn giữa hai điểm bắt vít không nên vượt quá 20cm để chia đều lực ép.
