Thanh Din sắt (Steel DIN rail) của thương hiệu Chaer được chế tạo từ thép cán nguội mạ kẽm hoặc mạ kẽm Crom, nổi bật với độ cứng cơ học cao và khả năng chịu tải trọng nặng. Sản phẩm bao gồm các dòng Top Hat Section Rail (GB Series chuẩn TH35-7.5, PT Series chuẩn TH35-6.5), G Section Rail (GD Series) và Mini Rail (K-1500). Tại các khu công nghiệp thuộc TP.HCM, thanh Din sắt Chaer (đặc biệt là mã GB-09) được ứng dụng rộng rãi để gá lắp Contactor, biến tần, PLC và cầu đấu dây chịu dòng cao trong các tủ điện công nghiệp, đảm bảo chống vặn xoắn và an toàn tuyệt đối.

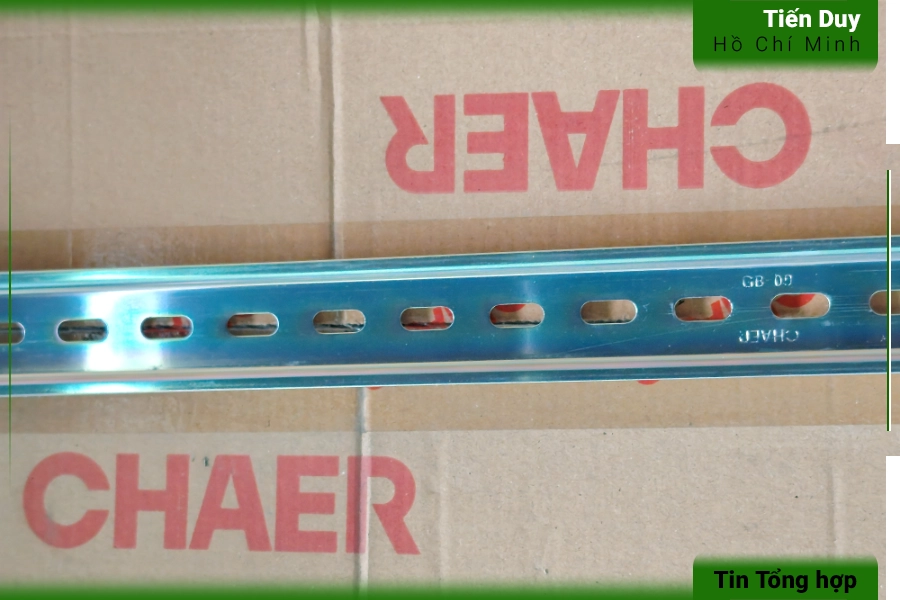

1. Giới thiệu về hãng Chaer và sản phẩm thanh Din sắt

Trong hệ thống tủ điện công nghiệp, thanh Din rail kim loại đóng vai trò như một bộ khung xương vững chắc để gá lắp các thiết bị điều khiển. Việc lựa chọn sản phẩm từ các thương hiệu uy tín sẽ đảm bảo độ an toàn và tuổi thọ cho toàn bộ công trình.

1.1. Thương hiệu Chaer trong ngành phụ kiện tủ điện

Chaer là một trong những nhà sản xuất vật tư cơ điện được nhiều kỹ sư tin dùng nhờ chất lượng gia công vượt trội. Hãng tập trung phát triển các dòng phụ kiện tủ điện chuyên dụng, đáp ứng nghiêm ngặt các tiêu chuẩn kỹ thuật quốc tế. Dây chuyền sản xuất hiện đại giúp các sản phẩm cơ khí đạt độ chính xác cao về mặt dung sai kích thước. Điều này mang lại sự đồng bộ tuyệt vời khi lắp ráp hàng loạt thiết bị từ nhiều thương hiệu khác nhau.

Tại thị trường Việt Nam, các sản phẩm của hãng đã khẳng định được vị thế vững chắc trong nhiều dự án nhà máy và khu công nghiệp. Sự đa dạng về mẫu mã và kích thước giúp người dùng dễ dàng tìm kiếm giải pháp phù hợp cho từng bài toán thiết kế. Các chứng nhận chất lượng đi kèm sản phẩm luôn minh bạch, tạo sự an tâm tối đa cho các nhà thầu thi công. Việc sử dụng vật tư chính hãng góp phần nâng cao tính chuyên nghiệp và độ tin cậy cho các tủ bảng điện thương mại.

1.2. Tổng quan về dòng sản phẩm thanh ray sắt mạ kẽm

Dòng sản phẩm thanh Din sắt của hãng được thiết kế đặc biệt để chịu tải trọng nặng trong các môi trường công nghiệp khắc nghiệt. Khác với vật liệu nhôm, thép cán nguội cung cấp một nền tảng cơ học cực kỳ cứng cáp, chống lại hiện tượng vặn xoắn hiệu quả. Bề mặt kim loại được xử lý mạ kẽm hoặc mạ kẽm Crom cẩn thận, tạo ra lớp bảo vệ màu vàng ánh kim hoặc màu bạc đặc trưng. Lớp mạ này đóng vai trò quan trọng trong việc ngăn chặn quá trình oxy hóa, kéo dài tuổi thọ sản phẩm.

Các thanh ray sắt mạ kẽm thường được gia công dưới dạng đột lỗ sẵn (slotted) để tạo sự thuận tiện tối đa khi thi công. Kích thước lỗ đột được tính toán kỹ lưỡng nhằm tương thích với các loại ốc vít tiêu chuẩn, giúp quá trình bắt vít lên tấm lưng tủ diễn ra nhanh chóng. Sản phẩm được cung cấp với nhiều tùy chọn chiều dài, phổ biến nhất là loại 1 mét và 2 mét. Đây là giải pháp gá lắp không thể thiếu cho các hệ thống điều khiển động cơ và phân phối điện công suất lớn.

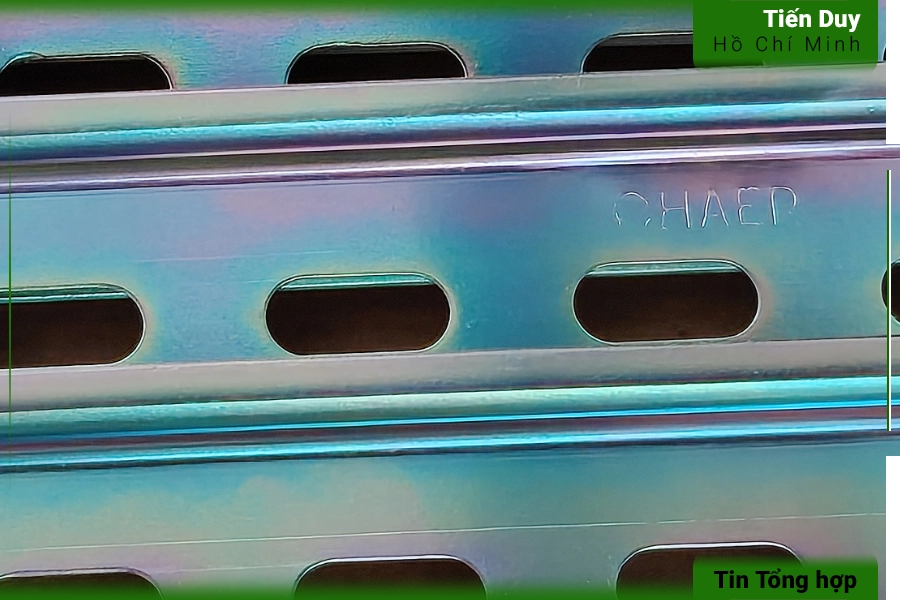

2. Đặc điểm và phân loại thanh Din sắt Chaer

Để đáp ứng đa dạng nhu cầu lắp ráp, nhà sản xuất đã phát triển nhiều dòng ray thép với các biên dạng và thông số kỹ thuật khác nhau. Việc phân loại rõ ràng giúp kỹ sư dễ dàng lựa chọn đúng vật tư cho từng hạng mục thiết bị.

2.1. Đặc điểm vật liệu thép cán nguội chịu lực

Đặc điểm thanh Din sắt nổi bật nhất chính là khả năng chịu lực uốn và lực cắt vượt trội nhờ sử dụng vật liệu thép cán nguội. Quá trình cán nguội giúp cấu trúc tinh thể của kim loại trở nên đặc chắc hơn, gia tăng đáng kể độ cứng cơ học so với thép cán nóng thông thường. Khi phải gánh vác các khối thiết bị có trọng lượng lớn, thanh ray vẫn duy trì được độ thẳng tuyệt đối mà không bị võng ở phần giữa. Điều này đảm bảo các ngàm cài của thiết bị luôn tiếp xúc đồng đều và bám chặt vào hai gờ mép của thanh ray.

Bên cạnh độ cứng, lớp mạ kẽm Crom màu vàng ánh kim còn mang lại khả năng chống rỉ sét rất tốt trong điều kiện nhà xưởng thông thường. Lớp phủ này bám dính chặt chẽ vào lõi thép, không bị bong tróc ngay cả khi kỹ sư thực hiện các thao tác cắt gọt hay uốn nắn nhẹ. Bề mặt nhẵn mịn của lớp mạ giúp giảm ma sát khi trượt các thiết bị dọc theo chiều dài thanh ray. Sự kết hợp giữa lõi thép cứng cáp và lớp vỏ bảo vệ bền bỉ tạo nên một sản phẩm cơ khí chất lượng cao.

2.2. Phân loại dòng Top Hat Section Rail – GB Series

Dòng GB Series là nhóm sản phẩm chủ lực mang biên dạng hình mũ chuẩn quốc gia (National standard) TH35-7.5. Kích thước mặt cắt ngang rộng 35mm và cao 7.5mm giúp nó tương thích hoàn hảo với hầu hết các thiết bị đóng cắt trên thị trường. Hãng cung cấp nhiều tùy chọn độ dày cho dòng này, từ 0.8mm, 0.9mm, 1.0mm cho đến 1.2mm để phục vụ các mức tải trọng khác nhau. Trong đó, mã GB-09 với độ dày khoảng 0.9mm là phiên bản thanh Din rail Chaer được sử dụng rộng rãi nhất nhờ sự cân bằng giữa hiệu năng và chi phí.

Đối với các tủ điện có kích thước lớn, người dùng thường ưu tiên sử dụng mã GB-09 2M của dòng thanh Din rail Chaer để hạn chế việc phải chắp nối nhiều đoạn ray ngắn. Các sản phẩm thuộc dòng GB đều được gia công lỗ đột hình oval với kích thước đa dạng như 6.2x15mm, 4.2x12mm hoặc 5.2x25mm. Sự phong phú về kích thước lỗ đột mang lại sự linh hoạt tối đa cho kỹ sư khi lựa chọn phương án bắt vít cố định. Ngoài ra, hãng còn có dòng PT General Steel Mounting Rail với chuẩn TH35-6.5 dành cho các ứng dụng có không gian chiều cao bị giới hạn.

2.3. Phân loại dòng G Section Rail và Mini Rail

Bên cạnh chuẩn hình mũ, hãng còn cung cấp dòng GD Series bằng thép với biên dạng hình chữ G đặc trưng. Dòng sản phẩm này tuân theo chuẩn TH30-15/9, sở hữu chiều rộng khoảng 30mm và chiều cao lên tới 15mm. Thiết kế mép gập sâu của ray chữ G tạo ra một rãnh kẹp cực kỳ vững chắc, chuyên dùng để gá lắp các khối cầu đấu dây chịu dòng cao. Độ dày vật liệu của dòng GD thép thường ở mức 0.8mm hoặc 1.0mm, đảm bảo khả năng chống vặn xoắn khi kỹ sư siết ốc cáp điện lớn.

Để phục vụ cho các không gian lắp đặt siêu nhỏ, hãng đã phát triển thêm dòng Mini Rail mã K-1500. Đây là chuẩn ray TH15-5.5 với chiều rộng chỉ 15mm và chiều cao 5.5mm, được chế tạo từ thép dày 1.0mm. Dòng K-1500 thường được ứng dụng bên trong các hộp đấu nối cục bộ hoặc dùng để gắn các linh kiện điện tử, rơ le mỏng. Sự đa dạng từ chuẩn lớn đến chuẩn mini chứng tỏ năng lực sản xuất toàn diện của thương hiệu trong việc đáp ứng mọi nhu cầu cơ điện.

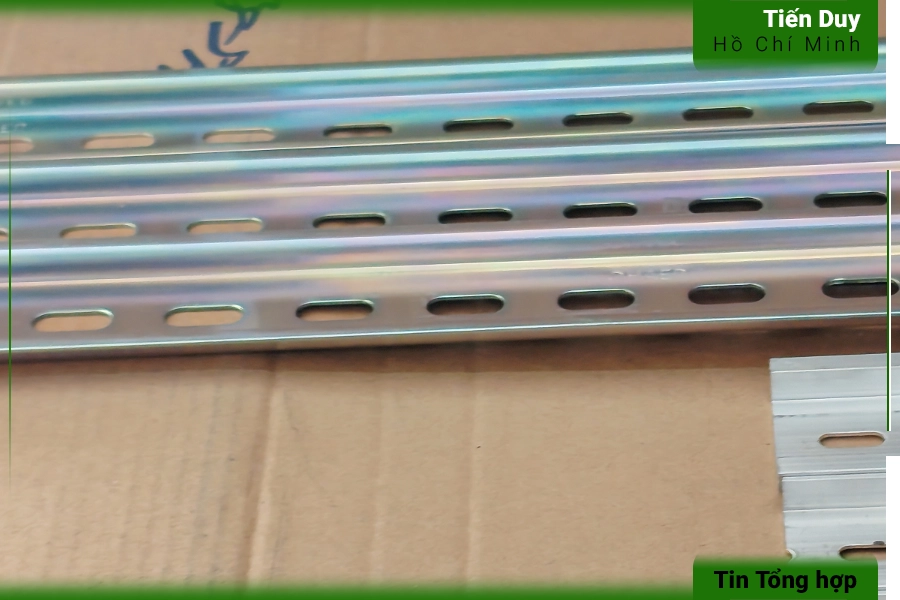

3. Bảng mã sản phẩm thanh Din sắt Chaer chi tiết

Việc nắm rõ các thông số kỹ thuật từ catalogue là bước quan trọng để lên dự toán vật tư chính xác cho các dự án cơ điện. Bảng mã thanh Din sắt dưới đây tổng hợp chi tiết các dòng sản phẩm bằng thép của hãng, bao gồm GB Series, PT Series, GD Series và K-1500. Người dùng cần chú ý đến ký hiệu model để phân biệt rõ ràng giữa chuẩn TH35 (rộng 35mm), TH30 (rộng 30mm) và TH15 (rộng 15mm). Sự khác biệt về biên dạng sẽ quyết định trực tiếp đến khả năng tương thích với ngàm cài của các thiết bị điện.

Một thông số quan trọng khác cần lưu tâm là độ dày vật liệu và kích thước lỗ đột (bolt hole size) được ghi chú trong bảng. Các mã hàng có độ dày 1.0mm hoặc 1.2mm sẽ nặng hơn và chịu tải tốt hơn so với các phiên bản 0.8mm hay 0.9mm. Kích thước lỗ đột cũng rất đa dạng, từ cỡ nhỏ 4.2x12mm đến cỡ lớn 6.2x15mm, giúp kỹ sư linh hoạt trong việc chọn lựa ốc vít thi công. Chiều dài tiêu chuẩn thường là 1 mét hoặc 2 mét, tuy nhiên nhà máy vẫn hỗ trợ gia công cắt theo kích thước yêu cầu của từng đơn hàng.

Dữ liệu trong bảng được trích xuất từ tài liệu kỹ thuật chính thức, mang lại nguồn thông tin đáng tin cậy cho các nhà thầu và phòng thu mua. Tại các khu công nghiệp thuộc TP.HCM, việc lựa chọn đúng mã hàng giúp tối ưu hóa chi phí mà vẫn đảm bảo độ an toàn cơ học cho hệ thống tủ điện. Hãy sử dụng bảng đối chiếu này để so sánh nhanh các thông số và tìm ra sản phẩm phù hợp nhất với yêu cầu thiết kế của bạn.

Bảng 1: Bảng mã sản phẩm thanh Din sắt Chaer chi tiết

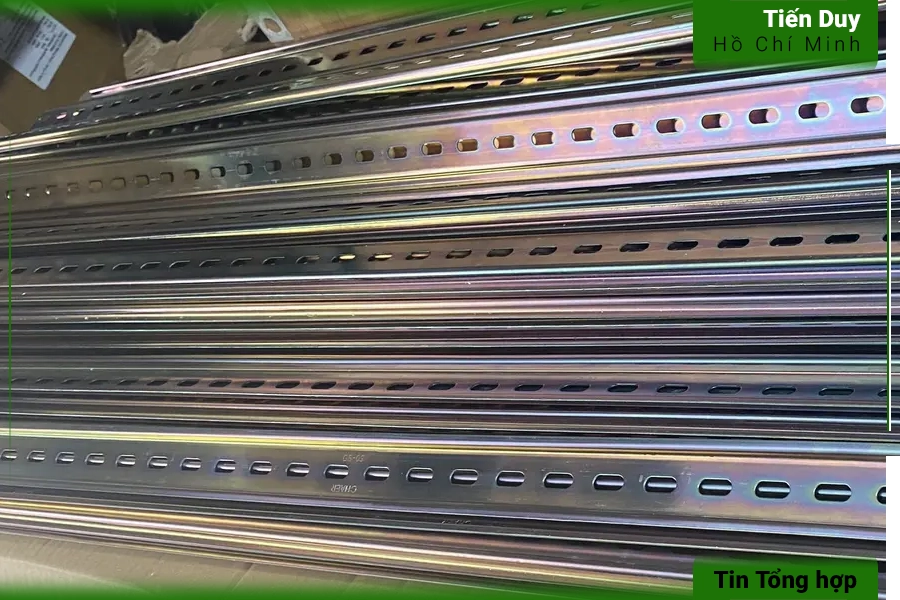

4. Ứng dụng thực tế của thanh Din sắt trong tủ điện

Nhờ đặc tính cơ học vượt trội, thanh ray sắt mạ kẽm là lựa chọn hàng đầu cho các hệ thống điện công nghiệp nặng. Sản phẩm mang lại sự an tâm tuyệt đối khi phải gá lắp các thiết bị có khối lượng và lực rung động lớn.

4.1. Lắp đặt thiết bị đóng cắt và Contactor tải nặng

Ứng dụng thanh Din sắt phổ biến nhất là làm giá đỡ cho các bộ khởi động từ (Contactor) và biến tần công suất nhỏ. Trong quá trình vận hành, cuộn hút của Contactor sinh ra lực đóng cắt rất mạnh, tạo ra các rung động liên tục truyền xuống thanh ray. Vật liệu thép cán nguội với độ cứng cao sẽ hấp thụ và triệt tiêu các lực tác động này, ngăn chặn tình trạng nứt gãy hoặc biến dạng. Ngàm cài của thiết bị luôn được giữ chặt trên biên dạng chuẩn, đảm bảo tiếp điểm điện hoạt động ổn định và an toàn.

Bên cạnh đó, các loại Aptomat khối (MCCB) cỡ nhỏ hoặc thiết bị chuyển nguồn tự động (ATS) cũng thường được gắn trên thanh ray sắt. Để chịu được tải trọng tĩnh lớn từ các thiết bị này, kỹ sư thường ưu tiên sử dụng các mã hàng có độ dày từ 1.0mm trở lên. Việc bố trí các thiết bị đóng cắt nặng trên cùng một hàng ray thép giúp cấu trúc tủ điện trở nên vững chãi và chuyên nghiệp hơn. Đây là giải pháp cơ khí bắt buộc tại các nhà máy sản xuất có yêu cầu khắt khe về độ bền bỉ của hệ thống điện.

4.2. Gá lắp các khối cầu đấu dây chịu dòng cao

Trong các tủ điện phân phối chính, việc kết nối các cáp điện động lực tiết diện lớn đòi hỏi một hệ thống cầu đấu dây (terminal block) cực kỳ chắc chắn. Thanh ray sắt Chaer, đặc biệt là dòng GD chuẩn chữ G, cung cấp một nền tảng gá lắp hoàn hảo cho các khối cầu đấu tải nặng. Khi kỹ sư sử dụng cờ lê để siết chặt các đầu cốt cáp điện, lực vặn xoắn sinh ra là rất lớn. Độ cứng của thanh ray thép giúp toàn bộ dàn cầu đấu không bị xô lệch, bảo vệ vỏ nhựa của thiết bị khỏi tình trạng nứt vỡ.

Hơn thế nữa, thanh ray sắt mạ kẽm còn có khả năng dẫn điện tốt, thường được tận dụng làm thanh cái nối đất (PE) cho hệ thống điều khiển. Các cầu đấu tiếp địa chuyên dụng sẽ cắn trực tiếp ngàm kim loại vào thanh ray, tạo ra một mạch nối đất liên tục và an toàn. Việc ứng dụng thanh ray thép cho các khối terminal block giúp quy hoạch không gian đấu nối một cách khoa học, dễ dàng bảo trì về sau.

• Chịu được lực kéo căng lớn từ các sợi cáp điện động lực.
• Ngăn chặn hiện tượng xô lệch dàn cầu đấu khi thao tác siết ốc.
• Hỗ trợ thiết lập hệ thống nối đất an toàn thông qua các cầu đấu tiếp địa.
• Duy trì khoảng cách cách điện chuẩn xác giữa các pha tín hiệu.

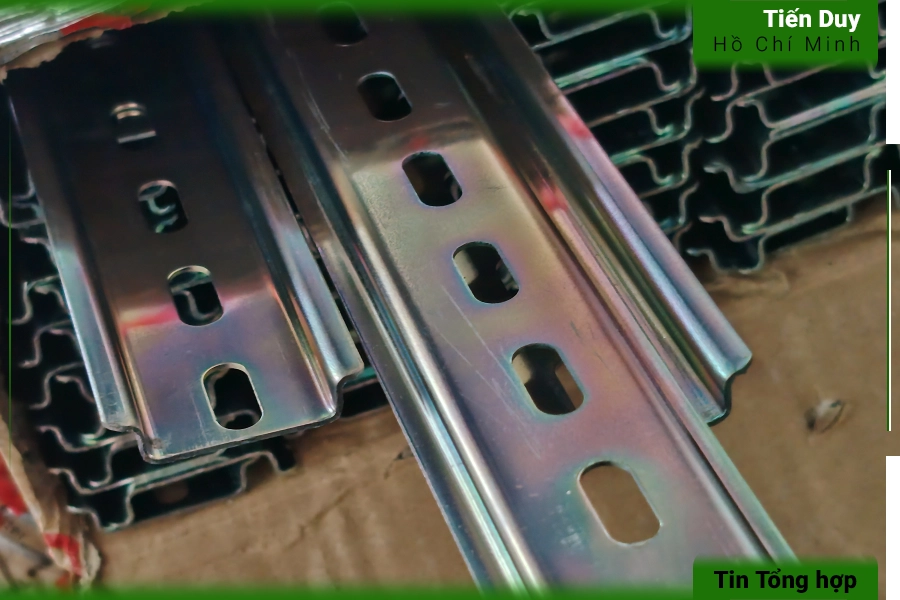

5. Những lưu ý quan trọng khi mua và sử dụng sản phẩm

Để khai thác tối đa độ bền và công năng của thanh ray sắt, người dùng cần tuân thủ các nguyên tắc kỹ thuật cơ bản. Dưới đây là những kinh nghiệm thực tiễn giúp quá trình thi công diễn ra thuận lợi và an toàn.

5.1. Lưu ý khi lựa chọn thông số chịu tải

Sai lầm phổ biến nhất khi mua vật tư là chọn thanh ray quá mỏng cho các thiết bị có tải trọng nặng. Nếu bạn dự định gắn các Contactor lớn hoặc biến tần, hãy kiên quyết chọn các mã hàng có độ dày từ 1.0mm đến 1.2mm để đảm bảo an toàn. Việc sử dụng ray 0.8mm cho các ứng dụng nặng sẽ dẫn đến hiện tượng võng ở giữa, làm hở ngàm thiết bị và gây nguy cơ chập cháy. Hãy luôn tính toán tổng khối lượng thiết bị trên mỗi mét ray để đưa ra quyết định mua hàng chính xác.

Ngoài ra, cần kiểm tra kỹ biên dạng ngàm cài của thiết bị để chọn đúng dòng PT, GB hay GD. Các thiết bị chuẩn TH35 sẽ không thể gắn vừa lên ray chuẩn TH30 chữ G và ngược lại. Việc đọc kỹ catalogue của nhà sản xuất thiết bị đóng cắt sẽ giúp bạn đồng bộ hóa vật tư cơ khí một cách hoàn hảo. Đừng quên lưu ý đến kích thước lỗ đột trên thanh ray để chuẩn bị sẵn các loại ốc vít thi công phù hợp.

5.2. Hướng dẫn thao tác cắt gọt bằng dụng cụ chuyên dụng

Do vật liệu thép cán nguội rất cứng, việc cắt thanh ray sắt đòi hỏi phải sử dụng các dụng cụ chuyên dụng như kìm cộng lực cắt ray. Tuyệt đối hạn chế sử dụng máy mài góc cầm tay vì nhiệt lượng sinh ra sẽ làm cháy lớp mạ kẽm bảo vệ, gây rỉ sét tại vết cắt. Dụng cụ cắt chuyên dụng giúp tạo ra mặt cắt phẳng, vuông góc và không làm móp méo biên dạng hình mũ của thanh ray. Thao tác cắt đúng kỹ thuật sẽ giúp ngàm thiết bị trượt qua lại dễ dàng mà không bị kẹt.

Sau khi cắt, người thợ nên dùng giũa kim loại để làm sạch các bavia sắc nhọn ở hai đầu thanh ray. Điều này không chỉ đảm bảo an toàn lao động mà còn tăng tính thẩm mỹ cho chi tiết cơ khí. Khi bắt vít cố định lên tấm lưng tủ, hãy duy trì khoảng cách giữa các điểm neo từ 150mm đến 200mm để phân tán lực đều nhất. Đảm bảo thanh ray được ép phẳng hoàn toàn vào mặt bích trước khi siết chặt ốc vít.

• Sử dụng kìm cắt chuyên dụng để tạo mặt cắt phẳng và vuông góc.
• Tránh dùng máy mài góc để không làm cháy lớp mạ kẽm bảo vệ.
• Dùng giũa kim loại làm sạch bavia sắc nhọn sau khi cắt.
• Duy trì khoảng cách bắt vít cố định từ 150mm đến 200mm.

5.3. Bảo quản vật tư chống oxy hóa tại kho xưởng

Mặc dù đã được mạ kẽm bảo vệ, thanh Din sắt Chaer vẫn có nguy cơ bị oxy hóa nếu bảo quản trong môi trường có độ ẩm quá cao hoặc chứa hóa chất ăn mòn. Các thùng carton chứa vật tư cần được kê cao trên pallet, cách ly khỏi mặt sàn nhà xưởng ẩm ướt. Không nên để sản phẩm tiếp xúc trực tiếp với nước mưa hoặc hơi sương trong thời gian dài. Việc duy trì không gian kho bãi khô ráo, thoáng mát là yếu tố tiên quyết để giữ cho bề mặt kim loại luôn sáng bóng.

Trong quá trình bốc xếp và vận chuyển, cần nhẹ tay để tránh làm trầy xước lớp mạ kẽm hoặc làm cong vênh thanh ray. Nếu phát hiện các thanh ray bị xước sâu lộ lớp thép bên trong, nên sử dụng sơn mạ kẽm lạnh để xịt bù vào vị trí tổn thương. Việc quản lý và bảo quản vật tư đúng quy trình sẽ giúp các nhà thầu giảm thiểu tỷ lệ hao hụt, tối ưu hóa chi phí cho dự án.

Tiến Duy là đơn vị chuyên phân phối sỉ các loại vật tư phụ kiện tủ điện với kho hàng quy mô lớn, sẵn sàng đáp ứng mọi tiến độ dự án. Chúng tôi hỗ trợ giao hàng chành xe hỏa tốc toàn quốc, cung cấp đầy đủ hồ sơ chứng từ CO, CQ minh bạch cho từng lô hàng. Quý đối tác có nhu cầu nhập sỉ vật tư cơ điện vui lòng liên hệ trực tiếp để nhận chính sách giá tốt nhất.
