Thanh Din nhôm (Aluminium DIN rail) của thương hiệu Chaer được chế tạo từ hợp kim nhôm anode hóa, nổi bật với trọng lượng nhẹ và khả năng chống ăn mòn vượt trội. Sản phẩm được chia thành hai dòng chính: Top Hat Section Rail (series PT-07L/09L/11L chuẩn TH35-7.5) và G Section Rail (series GD-09L/11L chuẩn TH30-15/9). Tại các khu công nghiệp thuộc TP.HCM, thanh Din nhôm Chaer được ứng dụng rộng rãi để gá lắp MCB, rơ le trong các tủ điện dân dụng hoặc môi trường có độ ẩm cao, giúp tối ưu hóa chi phí và đảm bảo tuổi thọ cho hệ thống cơ điện.

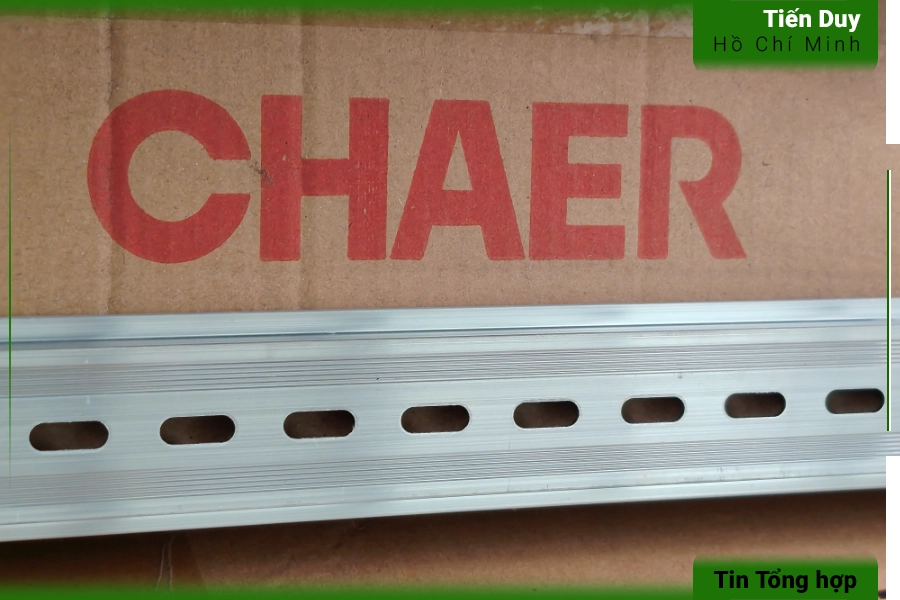

1. Giới thiệu về hãng Chaer và sản phẩm thanh Din nhôm

Trong lĩnh vực sản xuất phụ kiện tủ điện, thanh Din nhôm là một trong những vật tư cơ khí đóng vai trò nền tảng. Việc lựa chọn đúng sản phẩm từ các thương hiệu uy tín sẽ quyết định trực tiếp đến chất lượng của toàn bộ hệ thống.

1.1. Thương hiệu Chaer trong ngành phụ kiện tủ điện

Chaer là một nhà sản xuất danh tiếng chuyên cung cấp các giải pháp vật tư phụ kiện cho ngành công nghiệp điện. Các sản phẩm của hãng luôn được đánh giá cao về độ hoàn thiện cơ khí và khả năng đáp ứng các tiêu chuẩn kỹ thuật khắt khe. Từ máng nhựa, ống gen cho đến các loại thanh ray định hình, hãng luôn duy trì một quy trình kiểm soát chất lượng đồng bộ. Điều này giúp các kỹ sư cơ điện an tâm khi đưa vật tư vào các dự án trọng điểm.

Tại thị trường Việt Nam, các dòng phụ kiện của Chaer đã trở nên quen thuộc với nhiều nhà thầu và xưởng lắp ráp. Hãng liên tục cải tiến dây chuyền công nghệ để tối ưu hóa giá thành mà vẫn giữ nguyên các đặc tính kỹ thuật cốt lõi. Sự hiện diện của thương hiệu này mang lại một giải pháp kinh tế hiệu quả cho các bài toán dự toán công trình. Các sản phẩm luôn đi kèm với đầy đủ thông số kỹ thuật minh bạch, giúp người dùng dễ dàng tra cứu và ứng dụng.

1.2. Tổng quan về dòng sản phẩm thanh ray nhôm

Dòng sản phẩm thanh Din nhôm của hãng được thiết kế chuyên biệt để phục vụ cho các nhu cầu gá lắp thiết bị có tải trọng nhẹ và trung bình. Khác với các loại ray sắt mạ kẽm truyền thống, vật liệu nhôm mang lại một ưu thế lớn về mặt trọng lượng tổng thể. Cấu trúc định hình của thanh ray vẫn tuân thủ nghiêm ngặt các chuẩn kích thước quốc tế như TH35 hay TH30. Nhờ vậy, người dùng có thể dễ dàng gài các thiết bị điện thông dụng lên thanh ray mà không gặp bất kỳ trở ngại nào về mặt dung sai cơ khí.

Một điểm cộng lớn của dòng sản phẩm này là bề mặt được xử lý anode hóa cẩn thận, tạo ra một lớp bảo vệ màu trắng nhôm tự nhiên. Lớp phủ này giúp thanh Din rail Chaer chống lại các tác nhân gây ăn mòn từ môi trường xung quanh một cách hiệu quả. Sản phẩm thường được cung cấp dưới dạng các thanh dài tiêu chuẩn 1 mét hoặc 2 mét để thuận tiện cho việc vận chuyển và thi công. Đây là một thành phần không thể thiếu trong các tủ điện dân dụng hoặc các hệ thống điều khiển cỡ nhỏ.

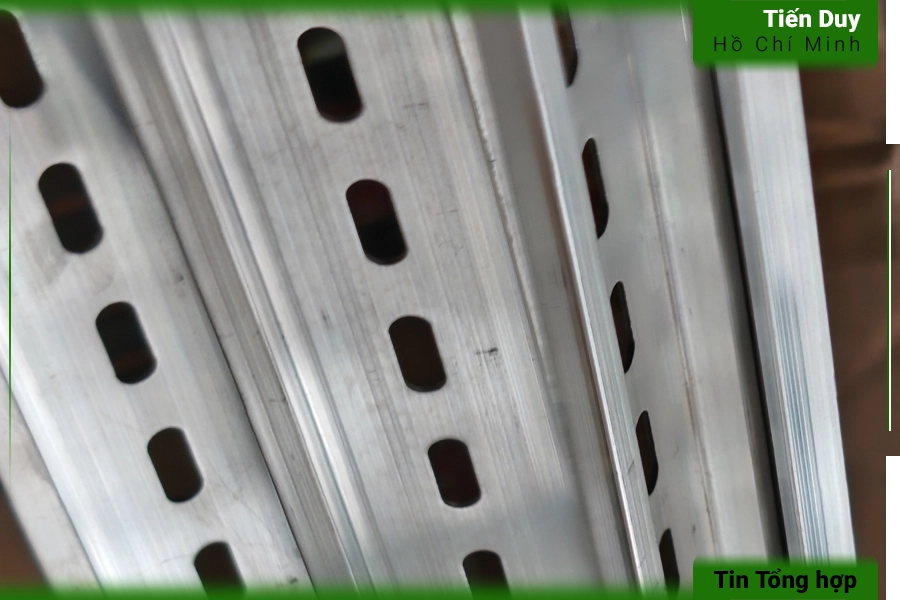

2. Đặc điểm và phân loại thanh Din nhôm Chaer

Để khai thác tối đa hiệu quả của thanh ray, người dùng cần nắm rõ các đặc tính vật liệu cũng như cách nhà sản xuất phân loại sản phẩm. Dựa trên catalogue chính thức, hãng đã chia dòng ray nhôm thành các series với biên dạng hoàn toàn khác biệt.

2.1. Đặc điểm vật liệu và thiết kế gia công

Vật liệu cốt lõi được sử dụng là hợp kim nhôm chất lượng cao, mang lại sự cân bằng giữa độ cứng cơ học và tính dẻo dai. Nhờ đặc tính của nhôm, thanh ray có thể được cắt gọt một cách dễ dàng bằng các dụng cụ cầm tay mà không đòi hỏi lực ép quá lớn. Bề mặt kim loại sáng bóng không chỉ tăng tính thẩm mỹ cho không gian bên trong tủ điện mà còn hạn chế tình trạng bám bụi bẩn. Khả năng tản nhiệt tự nhiên của nhôm cũng hỗ trợ một phần trong việc làm mát các thiết bị điện tử gắn bên trên.

Về mặt thiết kế gia công, hãng Chaer cung cấp các thanh ray nhôm dưới dạng đột lỗ sẵn (slotted) với các rãnh oval liên tục. Kích thước lỗ đột tiêu chuẩn thường là 4.2x12mm, được bố trí đều đặn dọc theo trục tâm của thanh ray. Thiết kế này giúp kỹ sư cơ điện tiết kiệm đáng kể thời gian khi cần căn chỉnh và bắt vít cố định lên tấm lưng tủ. Các mép viền của thanh ray đều được xử lý bo tròn tinh tế, đảm bảo an toàn cho người thi công trong quá trình thao tác bằng tay không.

2.2. Phân loại dòng Top Hat Section Rail – PT Series

Dòng PT Series là nhóm sản phẩm phổ biến nhất, sở hữu biên dạng hình mũ chuẩn TH35-7.5. Kích thước mặt cắt ngang của dòng này là rộng 35mm và cao 7.5mm, tương thích tốt với ngàm cài của hầu hết các thiết bị đóng cắt hiện nay. Hãng cung cấp nhiều tùy chọn về độ dày vật liệu để đáp ứng các mức tải trọng khác nhau, dao động từ 0.7mm đến 1.1mm. Trong đó, mã PT-09L với độ dày khoảng 0.9mm thường được lựa chọn cho các ứng dụng tiêu chuẩn nhờ mức giá thành hợp lý.

Đối với các dự án yêu cầu độ cứng vững cao hơn, người dùng có thể nâng cấp lên mã PT-11L có độ dày lên tới 1.1mm. Phiên bản hàng đẹp này mang lại cảm giác cầm nắm cực kỳ chắc chắn và hạn chế tối đa hiện tượng cong vênh khi gá lắp nhiều thiết bị. Chiều dài tiêu chuẩn của dòng PT Series thường là 1 mét hoặc 2 mét, được đóng gói cẩn thận trong các thùng carton quy chuẩn. Sự đa dạng về mã hàng giúp các nhà thầu dễ dàng lên dự toán vật tư sát với yêu cầu thực tế của từng công trình.

2.3. Phân loại dòng G Section Rail – GD Series

Bên cạnh chuẩn hình mũ, hãng còn sản xuất dòng GD Series với biên dạng hình chữ G đặc thù. Dòng sản phẩm này tuân theo chuẩn kích thước TH30-15/9, có bề rộng mặt cắt ngang khoảng 30mm đến 31mm và chiều cao 15mm. Thiết kế mép gập bất đối xứng của ray chữ G tạo ra một rãnh trượt sâu, giúp ngàm thiết bị bám cực kỳ chắc chắn. Đây là giải pháp cơ khí chuyên dụng dành riêng cho các khối cầu đấu dây (terminal block) có thiết kế ngàm kẹp tương thích với chuẩn 30mm.

Dòng GD Series bằng nhôm cũng được cung cấp với các tùy chọn độ dày 0.9mm (mã GD-09L) và 1.1mm (mã GD-11L). Khác với dòng PT, các thanh ray chữ G thường được gia công dạng không đột lỗ (unslotted) hoặc có lỗ đột tùy chỉnh theo yêu cầu đặt hàng riêng. Chiều dài tiêu chuẩn của dòng này chủ yếu là 1 mét, phù hợp để lắp ráp các cụm terminal block phân phối tín hiệu. Việc sử dụng đúng biên dạng chữ G sẽ đảm bảo các khối cầu đấu không bị xô lệch khi chịu lực kéo từ cáp điện.

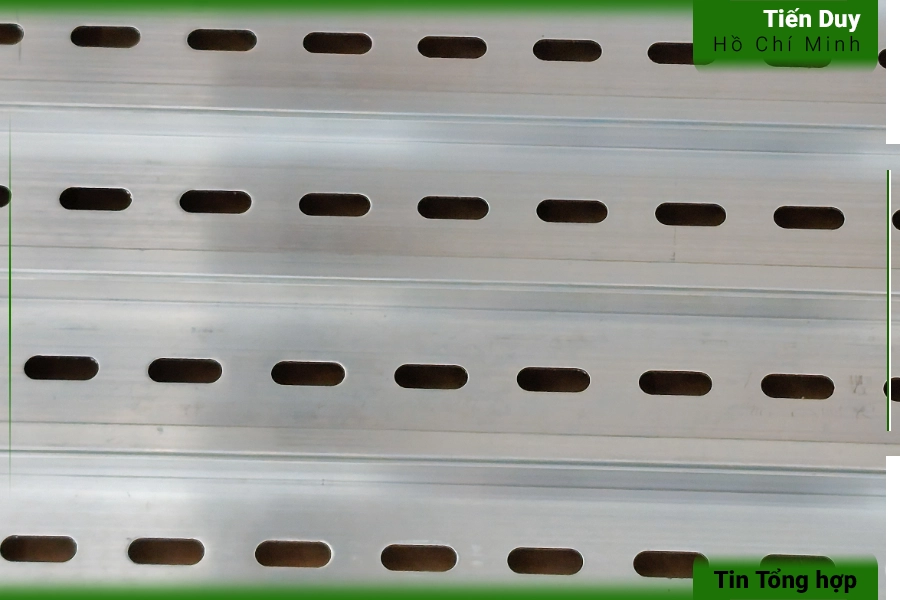

3. Bảng mã sản phẩm thanh Din nhôm Chaer chi tiết

Để thuận tiện cho công tác tra cứu và đặt hàng, việc hệ thống hóa các thông số kỹ thuật từ catalogue là vô cùng cần thiết. Bảng mã thanh Din nhôm dưới đây tổng hợp đầy đủ các thông tin cốt lõi về model, biên dạng, độ dày và kích thước lỗ đột. Người dùng cần lưu ý rằng ký tự L trong mã hàng của hãng Chaer thường được dùng để chỉ định vật liệu là hợp kim nhôm. Việc đọc hiểu chính xác các ký hiệu này giúp nhân viên thu mua tránh được những sai sót tốn kém khi lên đơn hàng số lượng lớn.

Khi quan sát bảng thông số, bạn sẽ nhận thấy sự khác biệt rõ rệt về mặt kích thước giữa hai dòng PT và GD. Dòng PT bám sát chuẩn TH35 với chiều rộng 35mm, trong khi dòng GD lại thu hẹp bề rộng xuống còn khoảng 30mm nhưng tăng chiều cao lên 15mm. Độ dày vật liệu cũng được phân cấp rõ ràng từ 0.7mm cho đến 1.1mm, tương ứng với các mức giá thành và khả năng chịu tải khác nhau. Các thông số về kích thước lỗ đột 4.2x12mm cũng được ghi chú cụ thể để kỹ sư chuẩn bị đúng loại ốc vít thi công.

Các dữ liệu trong bảng được trích xuất trực tiếp từ tài liệu kỹ thuật chính thức của nhà sản xuất, đảm bảo độ tin cậy cao cho công tác thiết kế. Tùy thuộc vào quy mô dự án tại các khu công nghiệp thuộc TP.HCM, bạn có thể linh hoạt lựa chọn mã hàng có độ dày phù hợp để tối ưu hóa chi phí. Đối với các yêu cầu đặc biệt về chiều dài hoặc kích thước lỗ đột phi tiêu chuẩn, nhà máy vẫn hỗ trợ gia công tùy chỉnh theo đơn đặt hàng riêng. Hãy sử dụng bảng tổng hợp này như một công cụ tham chiếu nhanh trong quá trình tính toán vật tư tủ điện.

Bảng 1: Bảng mã sản phẩm thanh Din nhôm Chaer chi tiết

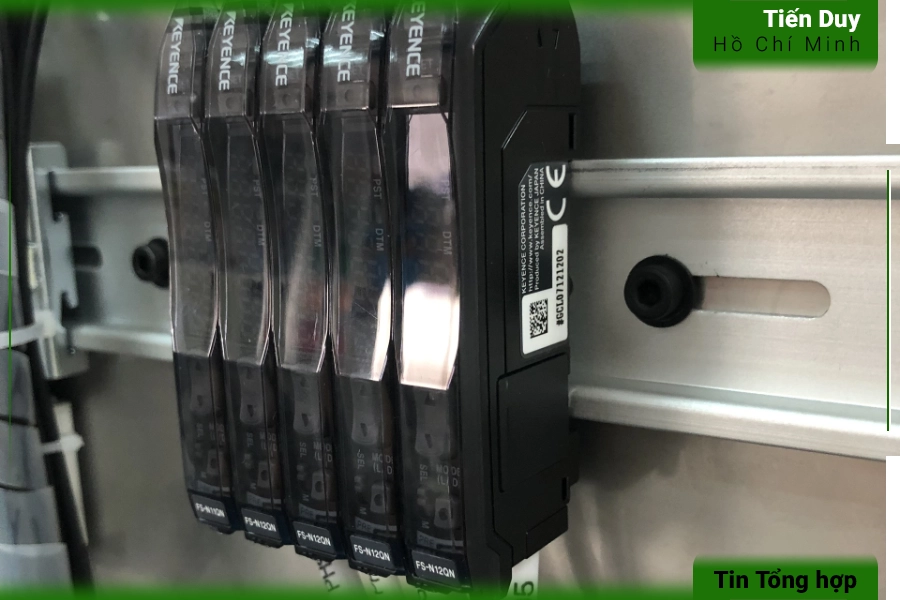

4. Ứng dụng thực tế của thanh Din nhôm trong tủ điện

Nhờ những ưu điểm nổi bật về vật liệu, thanh ray nhôm được ứng dụng rộng rãi trong nhiều hạng mục cơ điện khác nhau. Sản phẩm đặc biệt phát huy hiệu quả trong các môi trường có yêu cầu khắt khe về trọng lượng và khả năng kháng mài mòn.

4.1. Lắp đặt thiết bị đóng cắt và rơ le tải nhẹ

Ứng dụng phổ biến nhất của ray nhôm là làm giá đỡ cho hệ thống Aptomat tép (MCB) trong các tủ điện phân phối dân dụng hoặc tủ tầng. Trọng lượng nhẹ của các thiết bị này hoàn toàn phù hợp với khả năng chịu tải của hợp kim nhôm có độ dày từ 0.9mm đến 1.1mm. Kỹ sư có thể dễ dàng gài hàng loạt MCB lên thanh ray chuẩn TH35 mà không lo ngại về hiện tượng võng hay biến dạng cơ học. Sự kết hợp này tạo ra một bảng panel gọn gàng, giảm thiểu đáng kể tổng trọng lượng của vỏ tủ điện khi treo trên tường.

Bên cạnh MCB, các loại rơ le trung gian, timer hay bộ điều khiển nhiệt độ cỡ nhỏ cũng thường được gắn trên thanh ray nhôm. Lực rung động sinh ra từ các linh kiện điện tử này là rất nhỏ, do đó không đòi hỏi một nền tảng cơ khí quá hầm hố như ray sắt mạ kẽm. Việc sử dụng vật liệu nhôm giúp các nhà thầu tiết kiệm được một khoản chi phí vật tư đáng kể mà vẫn đảm bảo đầy đủ các tiêu chuẩn kỹ thuật. Đây là giải pháp tối ưu cho các hệ thống điều khiển tự động hóa có mật độ thiết bị dày đặc nhưng tải trọng phân bố đều.

4.2. Sử dụng trong môi trường yêu cầu chống ăn mòn

Một lợi thế lớn của hợp kim nhôm anode hóa là khả năng kháng lại quá trình oxy hóa trong môi trường có độ ẩm cao. Tại các nhà máy chế biến thủy hải sản, trạm xử lý nước thải hoặc các khu vực gần biển, hơi nước và muối có thể nhanh chóng làm rỉ sét các chi tiết kim loại thông thường. Việc ứng dụng thanh ray nhôm trong các vỏ tủ điện ngoài trời hoặc tủ inox giúp ngăn chặn triệt để tình trạng rỉ sét lan rộng. Lớp bảo vệ tự nhiên của nhôm đảm bảo bề mặt thanh ray luôn sáng bóng và duy trì độ bền cơ học theo thời gian.

Trong các hệ thống năng lượng mặt trời, thanh ray nhôm cũng là một vật tư được các kỹ sư đặc biệt ưa chuộng. Các tủ điện gom DC thường được đặt trực tiếp trên mái nhà, phải đối mặt với sự thay đổi nhiệt độ và thời tiết khắc nghiệt liên tục. Việc ứng dụng vật liệu nhôm mang lại nhiều lợi ích thiết thực cho công trình:

• Ngăn chặn triệt để tình trạng rỉ sét lan rộng trong môi trường ẩm ướt.
• Duy trì độ sáng bóng và tính thẩm mỹ cho không gian bên trong vỏ tủ.
• Không sinh ra các mạt rỉ sắt làm ảnh hưởng đến bo mạch điện tử nhạy cảm.
• Đảm bảo tuổi thọ vận hành lâu dài cho các dự án năng lượng tái tạo.

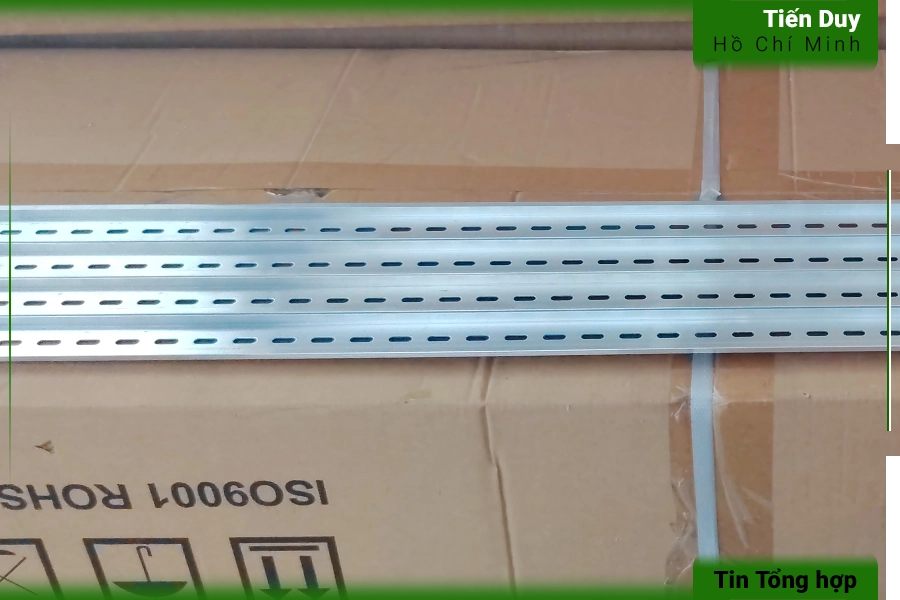

5. Những lưu ý quan trọng khi mua và sử dụng sản phẩm

Để đảm bảo an toàn và hiệu quả kỹ thuật, quá trình lựa chọn và thao tác với thanh ray cần tuân thủ một số nguyên tắc cơ bản. Dưới đây là những kinh nghiệm thực tiễn giúp bạn tránh được các sai sót không đáng có.

5.1. Lưu ý khi lựa chọn thông số kỹ thuật

Yếu tố đầu tiên cần quan tâm là phải đối chiếu chính xác biên dạng của thanh ray với ngàm cài của thiết bị điện. Nếu bạn sử dụng các loại MCB hay Contactor thông dụng, hãy chọn dòng PT Series chuẩn TH35. Ngược lại, nếu dự án yêu cầu lắp đặt các khối terminal block đặc chủng, dòng GD Series chuẩn TH30 chữ G mới là sự lựa chọn đúng đắn. Việc nhầm lẫn giữa hai biên dạng này sẽ khiến thiết bị không thể gài khớp, dẫn đến lãng phí vật tư và làm chậm tiến độ thi công.

Tiếp theo, bạn cần đánh giá tổng khối lượng của các thiết bị sẽ được gắn lên thanh ray để quyết định độ dày vật liệu phù hợp. Đối với các ứng dụng cơ bản, độ dày 0.9mm là đủ để đáp ứng yêu cầu chịu tải thông thường. Tuy nhiên, nếu bạn dự định gắn các linh kiện có trọng lượng hơi nhỉnh hơn, hãy ưu tiên chọn mã hàng dày 1.1mm để tăng cường độ cứng vững. Việc hiểu rõ đặc điểm thanh Din nhôm sẽ giúp kỹ sư đưa ra quyết định mua hàng chính xác và kinh tế nhất.

5.2. Hướng dẫn thao tác cắt gọt và lắp ráp

Khi tiến hành cắt thanh ray nhôm theo kích thước bản vẽ, kỹ sư nên sử dụng các loại kìm cắt chuyên dụng hoặc máy cắt có lưỡi hợp kim sắc bén. Không nên dùng máy mài góc với đá cắt thông thường vì nhiệt lượng sinh ra có thể làm chảy nhôm và để lại các bavia sắc nhọn. Vết cắt phải đảm bảo vuông góc và phẳng phiu để không làm móp méo biên dạng chuẩn của thanh ray. Sau khi cắt, cần dùng giũa mịn để làm sạch các cạnh sắc, đảm bảo an toàn cho tay người thợ trong quá trình lắp ráp thiết bị.

Trong quá trình bắt vít cố định thanh ray lên tấm lưng tủ, người thợ cần tuân thủ các nguyên tắc cơ khí cơ bản. Việc thao tác đúng kỹ thuật sẽ tạo ra một nền tảng vững chắc cho toàn bộ hệ thống điện:

• Sử dụng ốc vít có vòng đệm để phân tán lực ép đều lên bề mặt kim loại.
• Kiểm soát lực siết tay vừa đủ, tránh làm lún hoặc nứt rãnh đột lỗ.
• Duy trì khoảng cách bắt vít từ 150mm đến 200mm để chống võng.
• Đảm bảo thanh ray nằm trên một mặt phẳng chuẩn trước khi khóa chặt.

5.3. Bảo quản vật tư tại kho xưởng

Mặc dù nhôm có khả năng chống rỉ sét tốt, nhưng sản phẩm vẫn cần được bảo quản đúng cách để duy trì chất lượng bề mặt. Các thùng carton chứa thanh ray nên được đặt trên pallet gỗ hoặc kệ sắt, cách ly hoàn toàn khỏi mặt sàn ẩm ướt. Không nên xếp chồng quá nhiều thùng hàng lên nhau để tránh lực ép làm biến dạng các thanh ray nằm ở lớp dưới cùng. Kho chứa vật tư cần đảm bảo thông thoáng, tránh tiếp xúc trực tiếp với các hóa chất có tính axit hoặc kiềm mạnh có thể làm hỏng lớp anode hóa.

Khi vận chuyển thanh ray ra công trường, cần giữ nguyên bao bì đóng gói của nhà sản xuất cho đến khi đưa vào sử dụng. Việc tháo rời và vứt lăn lóc các thanh kim loại trên sàn thi công rất dễ gây ra các vết trầy xước mất thẩm mỹ. Nếu thanh ray bị cong vênh do va đập mạnh, không nên cố gắng nắn thẳng lại để sử dụng vì cấu trúc cơ học của nhôm đã bị suy giảm. Việc quản lý vật tư khoa học không chỉ giảm thiểu hao hụt mà còn thể hiện sự chuyên nghiệp của nhà thầu cơ điện.
