Terminal Block Hivero 400A (mã HFTB-4003 3P, HFTB-4004 4P) là thiết bị đấu nối đúc khối chịu tải 400 ampe. Dòng sản phẩm này ít phổ biến do hầu hết các tủ phân phối (DB) và tủ động lực (MCC) chỉ yêu cầu dòng tải từ 100A đến 250A. Bên cạnh đó, sự cạnh tranh từ thanh cái đồng và khó khăn khi uốn cáp lớn cũng là rào cản. Tuy nhiên, thiết bị vẫn được dùng làm điểm neo cáp hạ thế hoặc cấp nguồn cho trạm bơm công suất lớn.

1. Thông tin cơ bản về Terminal Block Hivero 400A

Terminal Block Hivero 400A là vật tư đấu nối được thiết kế để chịu tải dòng điện lớn trong công nghiệp. Sản phẩm này đóng vai trò trung chuyển năng lượng an toàn giữa các cụm thiết bị.

1.1. Khả năng chịu tải 400 ampe

Với định mức 400 ampe, thiết bị này có khả năng tiếp nhận và truyền tải một lượng điện năng rất lớn trong mạng lưới. Lõi đồng bên trong được gia công với độ dày và bản rộng tương xứng để dòng điện đi qua dễ dàng mà không bị thắt nút. Việc duy trì mức điện trở tiếp xúc thấp giúp hạn chế tình trạng phát sinh nhiệt lượng tại các họng đấu nối khi mang tải nặng. Kỹ sư thiết kế cần tính toán kỹ lưỡng mức tải thực tế của hệ thống để đảm bảo an toàn khi đưa vật tư này vào bản vẽ. Một hệ thống điện được phân bổ tải hợp lý sẽ giúp các thiết bị máy móc phía sau hoạt động ổn định hơn.

1.2. Cấu trúc đúc khối liền mạch

Dòng sản phẩm này sở hữu phần vỏ nhựa cách điện được đúc liền mạch thành một khối vững chắc. Cấu trúc liền khối giúp cố định các cực đấu nối, hạn chế sự xê dịch khi chịu tác động cơ học từ những đường cáp có trọng lượng lớn. Các vách ngăn giữa các pha được thiết kế nhô cao nhằm tạo ra khoảng cách an toàn, giảm thiểu rủi ro phóng điện hồ quang. Việc sử dụng cầu đấu Hivero đúc khối giúp người thợ lắp đặt nhanh chóng lên bảng táp lô mà không cần mất thời gian ghép nối từng mắt rời.

Thiết kế đồng bộ này mang lại sự chắc chắn cho toàn bộ cụm đấu nối trong không gian tủ điện. Khả năng chịu nhiệt của lớp vỏ nhựa cũng được đánh giá cao khi hoạt động trong môi trường có nhiệt độ thay đổi liên tục. Các kỹ sư thường ưu tiên chọn loại đúc khối để đảm bảo tính thẩm mỹ và độ bền cơ học cho công trình. Sự liền mạch của lớp vỏ giúp ngăn chặn bụi bẩn và hơi ẩm xâm nhập vào các điểm tiếp xúc điện bên trong.

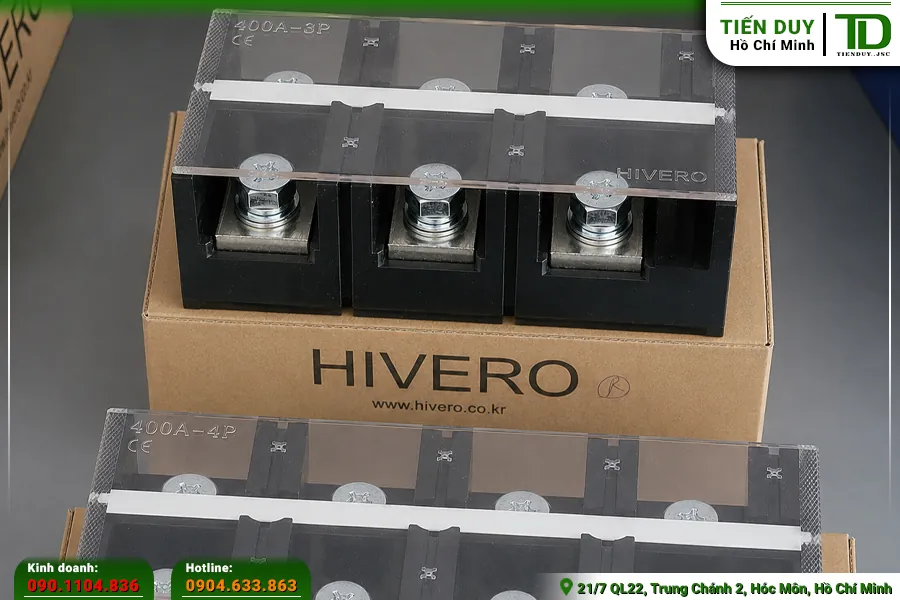

2. Các mã hàng Terminal Block Hivero 400A theo catalogue

Dựa trên catalogue chính thức, nhà sản xuất cung cấp hai mã hàng chính để đáp ứng các sơ đồ mạch điện khác nhau. Mỗi mã sản phẩm được thiết kế với số lượng cực tương ứng với nhu cầu phân phối nguồn.

2.1. Mã HFTB-4003 cho mạch 3 pha 3 dây

Mã HFTB-4003 là phiên bản được cấu tạo với ba cực đấu nối độc lập trên cùng một đế nhựa cách điện. Sản phẩm này thường được dùng để cấp nguồn cho các động cơ ba pha không yêu cầu sử dụng dây trung tính. Việc sử dụng đúng mã ba cực giúp tiết kiệm không gian bề mặt lắp đặt và tránh lãng phí vật tư không cần thiết. Các điểm tiếp xúc được gia công cẩn thận giúp dòng điện ba pha luôn đạt trạng thái cân bằng khi truyền tải. Đây là mã hàng quen thuộc tại các trạm bơm hoặc hệ thống quạt thông gió công nghiệp quy mô lớn.

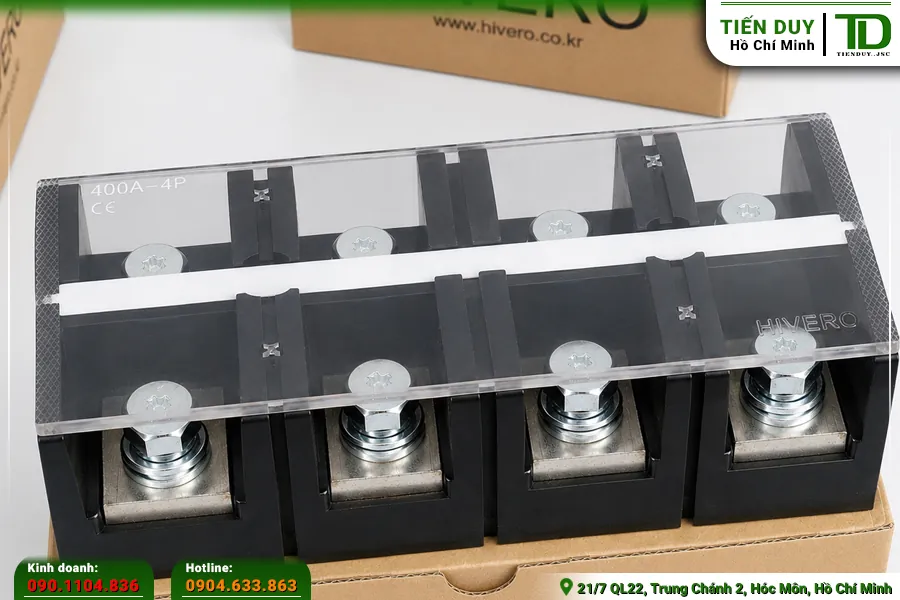

2.2. Mã HFTB-4004 cho mạch 3 pha 4 dây

Đối với các hệ thống điện ba pha bốn dây, mã HFTB-4004 với thiết kế bốn cực là lựa chọn phù hợp để thi công. Cực thứ tư được sử dụng để đấu nối dây trung tính, phục vụ cho các phụ tải một pha hoặc hệ thống chiếu sáng tại xưởng. Việc gom chung ba dây pha và một dây trung tính vào cùng một khối giúp việc quản lý đường cáp trở nên trực quan hơn. Người thợ có thể dễ dàng kiểm tra và bảo dưỡng toàn bộ các pha điện tại một vị trí tập trung thay vì phải dò tìm nhiều nơi. Cách bố trí này giúp tủ điện trở nên khoa học và đáp ứng tốt các tiêu chuẩn kỹ thuật hiện hành.

2.3. Sự khác biệt về kích thước vật lý

Sự chênh lệch về số lượng cực dẫn đến sự khác biệt về chiều dài tổng thể của khối nhựa bảo vệ giữa hai mã hàng. Tuy nhiên, khoảng cách giữa các tâm lỗ bắt vít vẫn được tính toán theo tiêu chuẩn chung, giúp người thợ dễ dàng khoan lỗ trên tấm panel. Khi lựa chọn mã bốn cực, kỹ sư cần đo đạc kỹ lưỡng không gian máng cáp xung quanh để đảm bảo các sợi cáp lớn có đủ bán kính uốn cong. Việc bố trí hợp lý sẽ giúp giảm bớt áp lực cơ học lên các họng đấu nối của thiết bị.

Điều này góp phần bảo vệ tính toàn vẹn của hệ thống cáp động lực trong thời gian dài vận hành. Một tủ điện được thiết kế chuẩn xác về mặt kích thước sẽ tạo thuận lợi lớn cho công tác bảo trì sau này. Người vận hành có thể dễ dàng thao tác tháo lắp cáp mà không vướng víu vào các linh kiện lân cận trên bảng táp lô. Sự cẩn trọng trong khâu chọn kích thước vật tư luôn mang lại hiệu quả cao cho quá trình nghiệm thu dự án.

3. Tại sao dòng Terminal Block Hivero 400A thường ít được sử dụng?

Mặc dù sở hữu khả năng truyền tải lớn, dòng sản phẩm này lại không xuất hiện quá nhiều trong các dự án cơ điện thông thường. Dưới đây là những nguyên nhân thực tế dẫn đến tình trạng này.

3.1. Nhu cầu thực tế của tủ DB và MCC thường dưới 250A

Trong các nhà máy sản xuất, hệ thống phụ tải thường được chia nhỏ thành nhiều khu vực để dễ dàng quản lý và vận hành. Hầu hết các tủ phân phối nhánh (DB) cấp nguồn cho chiếu sáng, ổ cắm hay tủ điều khiển động cơ (MCC) công suất nhỏ chỉ tiêu thụ dòng điện từ 100 ampe đến 250 ampe. Các thiết bị đóng cắt đi kèm như MCB hay MCCB nhánh cũng được thiết kế với dải công suất tương ứng để bảo vệ mạch điện. Với mức tải thực tế này, việc sử dụng các dòng cầu đấu công suất nhỏ hơn đã đáp ứng đủ yêu cầu kỹ thuật truyền tải. Kỹ sư thiết kế luôn bám sát vào công suất tiêu thụ thực tế của từng cụm máy móc để lên danh mục vật tư phù hợp.

Nếu cố tình đưa dòng 400 ampe vào các tủ điện nhỏ, hệ thống sẽ gặp phải sự lãng phí lớn về mặt không gian và chi phí đầu tư. Kích thước to lớn của thiết bị sẽ chiếm mất phần diện tích quý giá trên bảng táp lô, gây khó khăn cho việc bố trí các linh kiện khác. Hơn nữa, họng siết cáp quá to sẽ không tương thích với các loại cáp tiết diện nhỏ, dẫn đến tình trạng lỏng lẻo khi siết ốc. Các nhà thầu luôn phải cân đối giữa yếu tố kỹ thuật và bài toán kinh tế để dự án đạt được hiệu quả cao nhất.

3.2. Sự cạnh tranh từ giải pháp thanh cái đồng (Busbar)

Khi dòng điện đạt đến ngưỡng 400 ampe, nhiều đơn vị thi công có xu hướng chuyển sang sử dụng hệ thống thanh cái đồng. Phương pháp gia công thanh đồng mang lại nhiều ưu điểm thực tế như sau:

• Khả năng tản nhiệt tốt hơn nhờ bề mặt kim loại tiếp xúc trực tiếp với luồng không khí.
• Dễ dàng phân nhánh ra nhiều aptomat nhỏ thông qua việc khoan lỗ bắt bu lông dọc theo thanh cái.
• Tạo ra một kết cấu vững chắc, chịu được dòng ngắn mạch cao trong các tủ điện tổng.
• Sự linh hoạt trong việc tạo hình giúp người thợ dễ dàng uốn bẻ theo layout của vỏ tủ.

3.3. Khó khăn khi thao tác uốn cáp điện tiết diện lớn

Cáp điện chịu tải 400 ampe có tiết diện lõi đồng rất lớn, đi kèm với độ cứng và trọng lượng đáng kể. Việc uốn cong những sợi cáp này để đưa vào họng đấu nối của khối nhựa là một công việc đòi hỏi nhiều sức lực từ người thợ. Nếu không cẩn thận, lực căng từ sợi cáp có thể làm nứt vỡ phần đế nhựa cách điện hoặc làm lệch vị trí của thiết bị trên bảng táp lô. Người thợ thi công thường gặp nhiều khó khăn khi phải thao tác với các loại cáp cứng trong không gian tủ điện chật hẹp. Đây là một rào cản kỹ thuật khiến nhiều nhà thầu e ngại khi lựa chọn vật tư này cho các dự án thông thường.

3.4. Yêu cầu về không gian và khoảng cách cách điện

Để lắp đặt an toàn một cụm thiết bị công suất cao, vỏ tủ điện cần phải có không gian đủ rộng rãi để chứa cáp. Khoảng cách từ mép khối đấu nối đến máng cáp phải đủ lớn để cáp điện có thể uốn cong tự nhiên mà không bị gập gãy lõi đồng. Nếu ép cáp quá mức, lớp vỏ bọc bên ngoài có thể bị rách, gây nguy cơ rò rỉ điện ra khung kim loại của tủ. Kỹ sư cần phải tính toán rất kỹ lưỡng layout trước khi quyết định đưa vật tư này vào bản vẽ thiết kế.

Bên cạnh đó, khoảng cách cách điện giữa các pha mang điện áp cao cũng cần được nới rộng để phòng tránh hiện tượng phóng điện. Mặc dù thiết bị đã có vách ngăn nhựa, nhưng môi trường công nghiệp nhiều bụi bẩn có thể làm giảm khả năng cách điện theo thời gian. Những yêu cầu khắt khe về mặt không gian này khiến thiết bị khó ứng dụng trong các vỏ tủ có kích thước tiêu chuẩn nhỏ gọn. Việc thiết kế một vỏ tủ lớn hơn chỉ để chứa cụm đấu nối thường không mang lại hiệu quả kinh tế cho chủ đầu tư.

Nếu quý khách có nhu cầu tìm hiểu thêm thông tin hoặc cần báo giá sỉ vật tư, vui lòng liên hệ Tiến Duy qua số điện thoại 0901.104.836 (Ms. Hiền) để được hỗ trợ.

4. Những trường hợp cần dùng Terminal Block Hivero 400A

Dù có những hạn chế nhất định, thiết bị này vẫn là một mắt xích quan trọng trong một số ứng dụng đặc thù. Dưới đây là các vị trí thường xuyên sử dụng khối đấu nối công suất lớn.

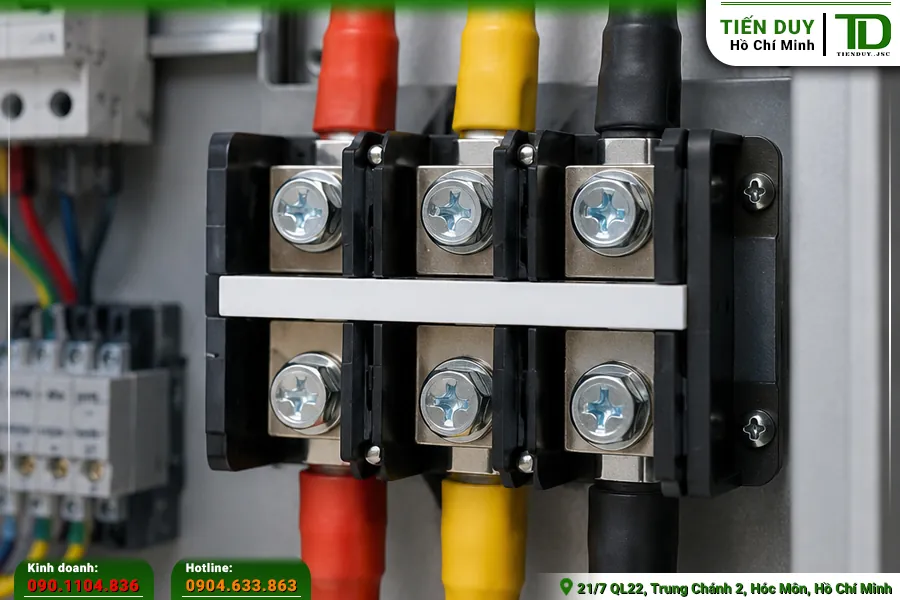

4.1. Điểm neo cáp hạ thế từ máy biến áp

Trong các nhà máy, đường cáp hạ thế kéo từ trạm biến áp vào tủ điện tổng thường có kích thước và trọng lượng rất lớn. Khối đấu nối được bắt vít cố định lên tấm panel sẽ đóng vai trò như một điểm tựa vững chắc để tiếp nhận đường cáp này. Lõi đồng dày dặn và ốc siết to bản giúp cố định chặt chẽ đầu cốt cáp, ngăn chặn tình trạng tuột dây do trọng lực kéo xuống. Từ điểm neo này, nguồn điện mới tiếp tục được dẫn vào các thiết bị bảo vệ chính của hệ thống. Cách bố trí này giúp giảm thiểu rủi ro đứt gãy tại các điểm tiếp xúc quan trọng bên trong tủ.

4.2. Tủ phân phối tổng (MSB)

Tại các tủ MSB có không gian hạn chế không thể gia công thanh cái đồng, khối đấu nối 400 ampe là một giải pháp thay thế hiệu quả. Thiết bị giúp phân nhánh cáp nguồn từ aptomat tổng ra các đường cáp nhỏ hơn đi đến từng xưởng sản xuất. Việc sử dụng khối nhựa đúc sẵn giúp rút ngắn thời gian thi công và hạn chế sai sót do yếu tố con người trong quá trình lắp ráp. Các pha mang điện được cách ly sẵn bằng vách nhựa an toàn, giảm bớt nguy cơ chạm chập giữa các cực. Đây là phương án thi công nhanh gọn được nhiều nhà thầu cơ điện áp dụng khi tiến độ dự án gấp rút.

4.3. Trạm bơm công suất lớn

Các động cơ bơm nước tại trạm xử lý nước thải hoặc hệ thống phòng cháy chữa cháy thường yêu cầu dòng điện khởi động rất cao. Khối đấu nối được đặt ở ngõ ra của tủ điều khiển để làm điểm kết nối với cáp động lực kéo từ ngoài hiện trường vào. Khi cần bảo dưỡng động cơ, người thợ chỉ việc tháo cáp tại cầu đấu Hivero này thay vì phải can thiệp sâu vào các linh kiện bên trong tủ. Thao tác tháo lắp nhanh gọn giúp giảm thiểu thời gian dừng máy, đảm bảo tiến độ công việc không bị ảnh hưởng.

Sự phân tách rõ ràng giữa khu vực đấu nối cáp lớn và thiết bị điều khiển giúp nâng cao độ tin cậy cho hệ thống. Lực rung động từ động cơ truyền theo đường cáp sẽ bị triệt tiêu phần lớn tại khối đấu nối được bắt chặt trên bảng táp lô. Nhờ đó, các thiết bị nhạy cảm như biến tần hay PLC sẽ không bị ảnh hưởng bởi các tác động cơ học từ bên ngoài. Đây là giải pháp kỹ thuật mang tính thực tiễn cao trong môi trường công nghiệp khắc nghiệt.

5. Hướng dẫn thi công an toàn cho dòng tải 400A

Quá trình lắp ráp thiết bị công suất lớn đòi hỏi sự tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật điện. Những bước thi công dưới đây giúp đảm bảo an toàn cho toàn bộ hệ thống khi vận hành.

5.1. Bấm đầu cốt và siết ốc đúng chuẩn

Cáp điện tiết diện lớn bắt buộc phải được gắn đầu cốt trước khi đưa vào họng đấu nối của Terminal Block Hivero 400A. Người thợ cần sử dụng kìm ép thủy lực chuyên dụng để tạo ra lực ép đủ lớn, giúp đầu cốt bám chặt vào các sợi đồng bên trong lõi cáp. Một đầu cốt được ép đúng chuẩn sẽ không bị biến dạng quá mức và tạo ra bề mặt tiếp xúc phẳng phiu. Việc làm ẩu ở công đoạn này có thể dẫn đến tình trạng lỏng lẻo, gây phát nhiệt và làm chảy nhựa thiết bị khi mang tải.

Khi siết ốc, kỹ thuật viên nên sử dụng cờ lê lực để kiểm soát mô men xoắn theo đúng thông số mà nhà sản xuất khuyến cáo. Việc siết quá lỏng sẽ gây ra hiện tượng phóng điện, trong khi siết quá chặt có thể làm đứt gãy đầu cốt bằng đồng. Sự cân bằng về lực siết giúp duy trì tính ổn định cơ học và điện học cho toàn bộ cụm đấu nối. Người thợ cần kiểm tra lại toàn bộ các điểm siết ốc một lần nữa trước khi đóng nắp bảo vệ.

5.2. Bố trí khoảng cách tản nhiệt trong tủ

Việc quy hoạch không gian xung quanh khối đấu nối có ảnh hưởng trực tiếp đến khả năng tản nhiệt và độ an toàn của tủ điện. Khi thi công, người thợ cần lưu ý các nguyên tắc bố trí cơ bản sau đây:

• Lắp đặt máng nhựa đi dây ở khoảng cách vừa đủ để cáp lớn có không gian uốn cong.
• Không đặt khối đấu nối quá sát với các thiết bị phát nhiệt như biến tần hay điện trở.
• Chừa khoảng trống xung quanh để luồng gió từ quạt thông gió có thể lưu thông dễ dàng.
• Sử dụng dây thít để cố định các bó cáp lớn vào máng nhựa nhằm giảm áp lực lên họng siết.

6. Đánh giá hiệu quả vận hành tại nhà xưởng

Trong môi trường sản xuất thực tế tại TP.HCM, các thiết bị đấu nối công suất lớn đóng vai trò quan trọng trong việc duy trì sự ổn định của mạng lưới điện. Khi hệ thống phải mang tải liên tục trong nhiều ca sản xuất, vật tư chất lượng tốt sẽ giữ được mức nhiệt độ an toàn tại các điểm tiếp xúc. Lớp vỏ nhựa kỹ thuật chống chịu tốt với môi trường có độ ẩm cao hoặc nhiều bụi bẩn công nghiệp. Các điểm đấu nối không xuất hiện tình trạng oxy hóa nhanh nhờ lớp mạ bảo vệ trên bề mặt lõi đồng. Sự ổn định này giúp các nhà máy giảm thiểu thời gian dừng máy không mong muốn.

Việc kiểm tra định kỳ tình trạng thiết bị giúp phát hiện sớm các dấu hiệu bất thường như đổi màu vỏ nhựa do quá nhiệt. Kỹ thuật viên thường sử dụng camera nhiệt để quét qua các điểm siết ốc trong lúc hệ thống đang mang tải nặng. Nếu phát hiện mức nhiệt tăng cao cục bộ, người thợ sẽ tiến hành vệ sinh và siết lại ốc vít để khôi phục khả năng tiếp xúc. Công tác bảo dưỡng đơn giản này giúp kéo dài tuổi thọ của vật tư và đảm bảo an toàn cho toàn bộ nhà máy. Một quy trình bảo trì chuẩn mực luôn mang lại hiệu quả kinh tế lâu dài cho doanh nghiệp.

Sự hiện diện của các khối đấu nối tiêu chuẩn giúp nâng cao chất lượng tổng thể của các dự án cơ điện. Các nhà thầu thi công tại các khu công nghiệp thuộc TP.HCM mở rộng thường ưu tiên sử dụng vật tư có nguồn gốc rõ ràng để thuận tiện cho việc nghiệm thu. Một tủ điện được lắp ráp đúng kỹ thuật, sử dụng linh kiện phù hợp sẽ mang lại sự an tâm cho chủ đầu tư. Thiết bị đấu nối này tiếp tục đóng vai trò thiết yếu trong việc xây dựng các hệ thống điện an toàn và hiệu quả. Việc lựa chọn đúng vật tư ngay từ đầu luôn là quyết định sáng suốt của các kỹ sư thiết kế.
