Tấm lọc bụi quạt tủ điện Natural sử dụng vật liệu lọc đạt tiêu chuẩn G4 theo DIN EN 779, cung cấp mức độ lọc bụi lên đến 94%. Sản phẩm được cấu tạo từ khung nhựa ABS chống cháy, đáp ứng chỉ thị an toàn RoHS và duy trì cấp bảo vệ IP54 cho vỏ tủ. Dải sản phẩm bao gồm các mã tiêu chuẩn từ NTL-SF106-S (lỗ khoét 92x92mm) đến NTL-SF322-S (lỗ khoét 292x292mm), cho phép lắp đặt rời rạc hoặc kết hợp trực tiếp với thiết bị quạt tản nhiệt để duy trì lưu lượng khí ổn định trong các hệ thống tự động hóa công nghiệp.



1. Cấu tạo và thông số kỹ thuật tấm lọc bụi quạt tủ điện Natural

Để đáp ứng các tiêu chuẩn khắt khe trong môi trường công nghiệp, tấm lọc bụi quạt tủ điện Natural được thiết kế với các vật liệu chuyên dụng giúp tối ưu luồng khí và bảo vệ thiết bị bên trong. Dưới đây là những phân tích kỹ thuật chuyên sâu về cấu trúc của dòng sản phẩm này.

1.1. Mức độ lọc 94 phần trăm theo tiêu chuẩn G4

Vật liệu của tấm lọc bụi quạt tủ điện Natural sử dụng màng lọc chuẩn G4 dựa trên hệ thống phân loại chuẩn DIN EN 779 của Châu Âu. Lớp màng này có cấu trúc sợi đan xen đặc biệt, mang lại khả năng giữ bụi thô với mức độ lọc lên đến 94 phần trăm. Thông số này đảm bảo ngăn chặn hiệu quả các hạt bụi bẩn cỡ lớn và vừa xâm nhập vào không gian bên trong vỏ tủ điện. Đồng thời, cấu trúc màng vẫn duy trì hệ số cản gió ở mức thấp để không làm giảm lưu lượng tản nhiệt của hệ thống. Nhờ vậy, các thiết bị biến tần và bộ điều khiển trung tâm luôn được vận hành trong điều kiện nhiệt độ lý tưởng nhất.



1.2. Cấu trúc khung nhựa ABS chống cháy

Toàn bộ phần khung bảo vệ và lưới hướng gió bên ngoài được đúc bằng vật liệu nhựa ABS thế hệ mới. Vật liệu này hoàn toàn tuân thủ chỉ thị RoHS, đảm bảo không chứa các chất độc hại gây ảnh hưởng đến sức khỏe con người và môi trường nhà xưởng. Đặc biệt, người vận hành có thể tùy chọn phiên bản nhựa có khả năng chống cháy tùy theo mức độ yêu cầu an toàn của từng dự án cụ thể. Cấu trúc khung nhựa còn được thiết kế cơ học vững chắc, mang lại những ưu điểm vượt trội như sau:

• Chịu được biên độ nhiệt độ vận hành cực rộng từ âm 25 độ C đến 65 độ C mà không bị giòn gãy.
• Chống chịu tốt các tác động từ dung môi và hóa chất lơ lửng trong môi trường công nghiệp.
• Duy trì được độ dẻo dai cần thiết khi vỏ tủ điện phải chịu các lực chấn động nhẹ từ máy móc.



1.3. Khả năng duy trì cấp độ bảo vệ IP54

Khi được lắp đặt đúng kỹ thuật với gioăng cao su định hình đi kèm, hệ thống tấm lọc sẽ giúp tủ điện duy trì cấp độ bảo vệ đạt tiêu chuẩn IP54. Cấp bảo vệ này có khả năng chống lại sự xâm nhập của lượng lớn bụi bẩn trong các nhà máy sản xuất công nghiệp nặng. Hơn thế nữa, thiết kế dạng chớp lật của bề mặt ngoài còn giúp chống lại tia nước phun từ mọi hướng một cách vô cùng hiệu quả. Điều này đặc biệt quan trọng đối với các trạm điều khiển phải đặt ở khu vực có độ ẩm cao hoặc thường xuyên phải vệ sinh bằng vòi xịt. Người giám sát dự án hoàn toàn có thể yên tâm về khả năng bảo vệ vi mạch bên trong khỏi rủi ro chập cháy do nước và bụi.

Bảng 1: Thông số kỹ thuật tấm lọc bụi quạt tủ điện Natural



2. Các dải kích thước tấm lọc bụi quạt tủ điện Natural phổ biến

Việc lựa chọn đúng kích thước tấm lọc bụi Natural quyết định trực tiếp đến khả năng khớp nối với lỗ khoét trên vỏ tủ và hiệu năng làm việc của quạt tản nhiệt. Dưới đây là phân tích chi tiết về 5 mã sản phẩm tiêu biểu thuộc dải thiết bị giải nhiệt này.

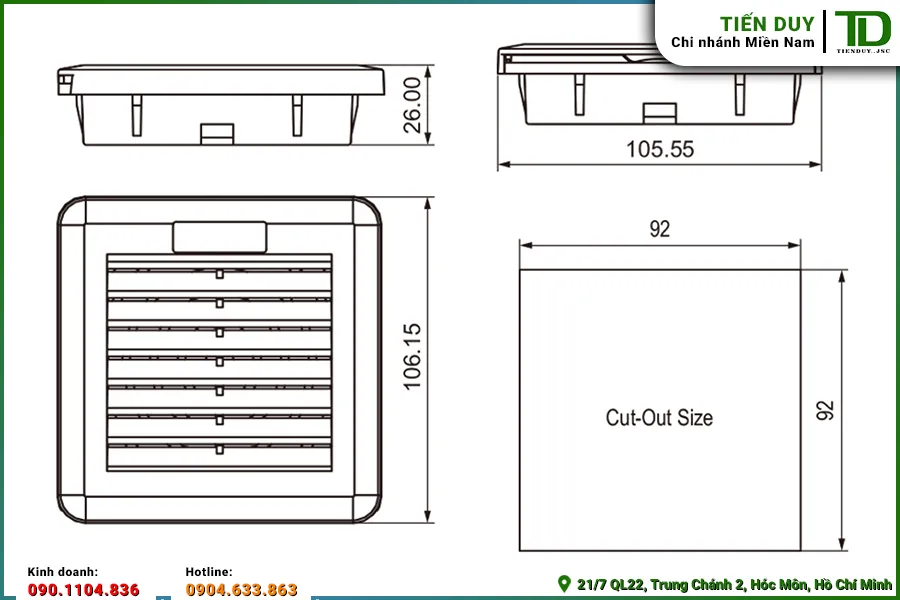

2.1. Mã NTL-SF106-S tương ứng lỗ khoét 92x92mm

Đây là mã sản phẩm có thiết kế nhỏ gọn nhất trong series, phù hợp với hệ quy chiếu kích thước tấm lọc bụi Natural tiêu chuẩn. Thông số khối bao ngoài của linh kiện này đạt 106 x 106 x 26mm, rất thuận tiện cho việc di chuyển và bảo quản lưu kho. Sản phẩm được thiết kế chuẩn xác để lắp đặt vừa vặn vào lỗ khoét tiêu chuẩn 92 x 92mm trên bề mặt cánh tủ hoặc hai bên hông tủ điều khiển. Mã NTL-SF106-S thường được sử dụng dưới dạng cửa lấy gió tự nhiên độc lập cho các không gian hẹp. Ngoài ra, thiết bị cũng có thể kết hợp gắn trực tiếp với dòng quạt tản nhiệt mã NA8025 để tạo thành cơ cấu hút đẩy cưỡng bức mạnh mẽ.



2.2. Mã NTL-SF150-S tương ứng lỗ khoét 125x125mm

Với kích thước lỗ khoét định mức là 125 x 125mm, mã NTL-SF150-S sở hữu kích thước khối hoàn thiện đạt 150 x 150 x 32mm. Mã hàng này được ứng dụng cực kỳ rộng rãi trong các tủ điều khiển hệ thống bơm cỡ trung hoặc dây chuyền đóng gói công nghiệp. Sản phẩm tương thích hoàn hảo khi lắp ghép cùng dòng quạt kích thước 120x120x38mm để tăng cường hệ số trao đổi nhiệt liên tục. Bộ khung ngàm vững chắc giúp quá trình cố định diễn ra nhanh chóng mà không cần sử dụng ốc vít phức tạp. Các phòng vật tư thường lên dự toán khối lượng lớn cho mã này vì tính phổ thông và khả năng ứng dụng đa dạng của nó.

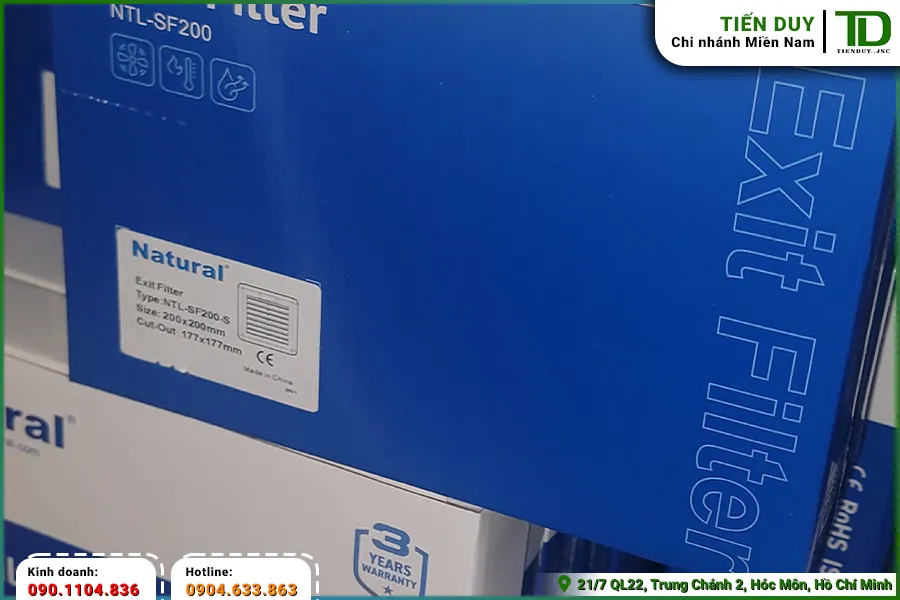

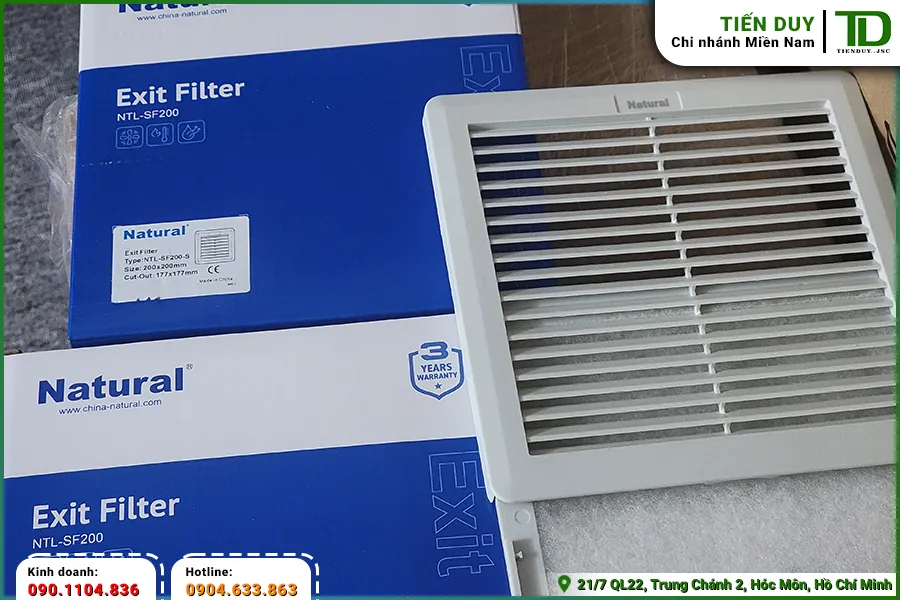

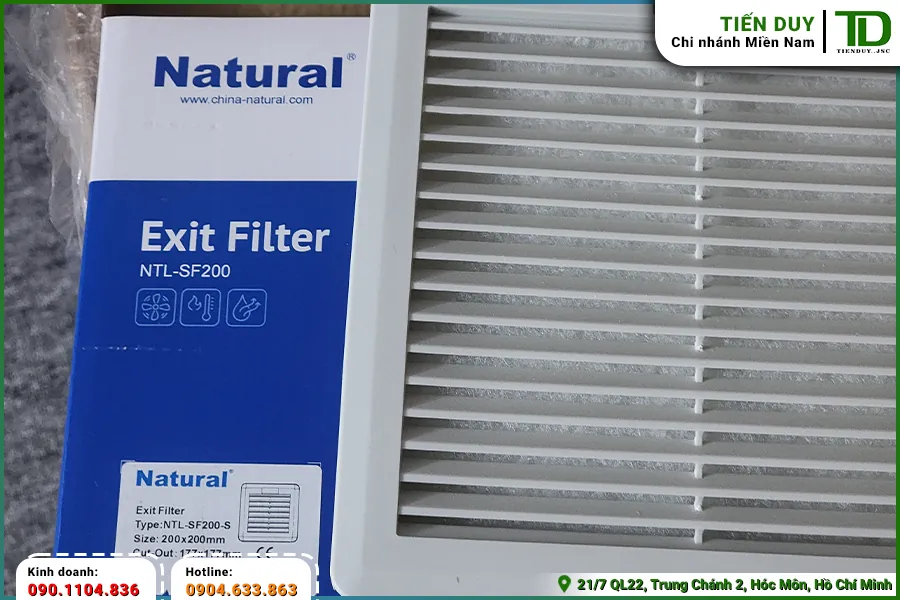

2.3. Mã NTL-SF200-S tương ứng lỗ khoét 177x177mm

Khi hệ thống tủ có số lượng biến tần và bộ lập trình PLC lớn, mã NTL-SF200-S là một trong những sự lựa chọn tản nhiệt phù hợp nhất. Sản phẩm có kích thước bề mặt ngoài là 200 x 200 x 35mm, yêu cầu khoét lỗ trên panel thép với kích thước 177 x 177mm. Dòng thiết bị này cho phép tích hợp trực tiếp với chuẩn quạt công suất cao NA17050 của hãng Natural. Việc kết hợp đồng bộ này cung cấp khả năng lưu thông một lượng khí tản nhiệt cực lớn vào bên trong không gian tủ. Tình trạng ứ đọng nhiệt tại các góc khuất, đặc biệt là khu vực đấu nối động lực, sẽ được giải quyết triệt để nhờ lưu lượng gió cấp dồi dào.



2.4. Mã NTL-SF250-S tương ứng lỗ khoét 224x224mm

Mã NTL-SF250-S mang lại dải ứng dụng cực kỳ linh hoạt cho các trạm tủ phân phối tổng hoặc hệ thống tủ điều khiển động cơ MCC cỡ lớn. Thiết bị sở hữu kích thước khối 248 x 248 x 35mm và yêu cầu gia công lỗ khoét đạt chuẩn 224 x 224mm. Thiết kế ngàm và rãnh kết nối mở rộng của mã này cho phép gắn chung với cả hai chuẩn quạt chuyên dụng là NA17050 và NA22060. Sự đa dụng này giúp các kỹ sư quản lý tồn kho dễ dàng hoán đổi thiết bị khi cần thay thế bảo trì khẩn cấp. Quá trình tản nhiệt cho các dãy tủ công suất hàng trăm kilowatt trở nên dễ dàng và an toàn hơn rất nhiều nhờ phụ kiện này.



2.5. Mã NTL-SF322-S tương ứng lỗ khoét 292x292mm

Đây là phiên bản có kích thước vĩ đại nhất trong dòng sản phẩm với thông số khối đạt mức 320 x 320 x 35mm. Thiết bị phục vụ chuyên biệt cho các lỗ khoét khổ lớn 292 x 292mm trên các vỏ tủ điện công nghiệp hạng nặng tại nhà máy. Sản phẩm mã NTL-SF322-S thường được các kỹ sư yêu cầu đi kèm cùng các dòng quạt công suất siêu cao như NA22580 hoặc NA28080. Sự kết hợp này tạo ra luồng khí hút đẩy khổng lồ, đáp ứng trọn vẹn yêu cầu thông gió khắt khe của các phân xưởng luyện kim hay xi măng. Bề mặt lưới bảo vệ rộng lớn cũng yêu cầu công tác kiểm tra màng lọc phải được tiến hành thường xuyên hơn để tránh tắc nghẽn cục bộ.

Bảng 2: Dải kích thước tấm lọc bụi quạt tủ điện Natural phổ biến

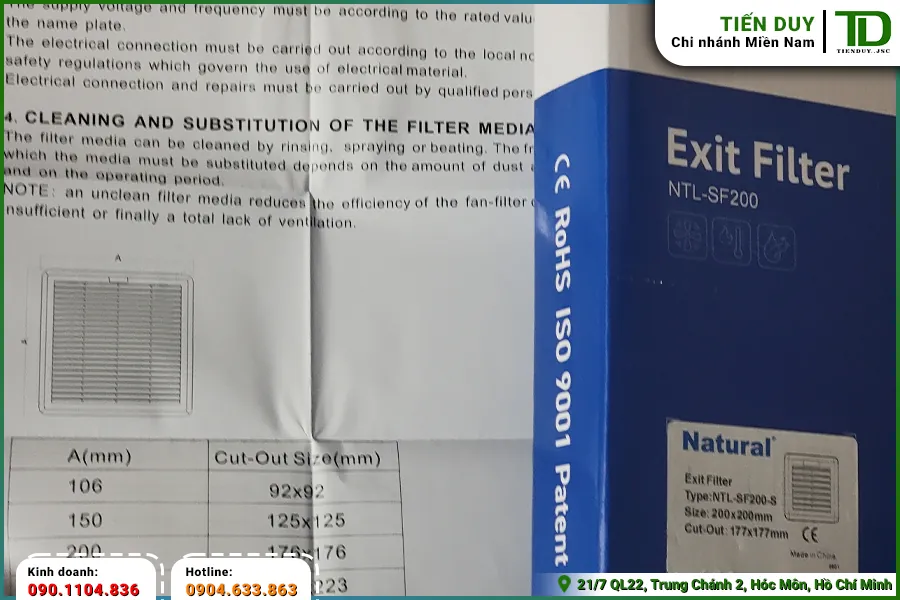

3. Hướng dẫn thay thế định kỳ tấm lọc bụi an toàn

Để duy trì hiệu suất thông gió, bộ phận bảo trì nhà máy cần nắm rõ hướng dẫn thay thế tấm lọc bụi theo đúng quy trình kỹ thuật. Việc tuân thủ các bước dưới đây sẽ đảm bảo an toàn lao động và tuổi thọ cho hệ thống.

3.1. Ngắt nguồn điện và cô lập hệ thống điều khiển

Trước khi tiến hành bất kỳ thao tác tháo lắp nào, kỹ thuật viên bắt buộc phải ngắt hoàn toàn nguồn cung cấp điện cho cụm thiết bị tản nhiệt. Việc cô lập hệ thống điều khiển giúp ngăn ngừa triệt để nguy cơ điện giật và đảm bảo an toàn tuyệt đối khi tay tiếp xúc gần khu vực đấu nối. Đồng thời, thao tác này cũng tránh được việc quạt bất ngờ khởi động theo cảm biến nhiệt độ gây nguy hiểm cho ngón tay người thợ. Treo biển cảnh báo bảo trì tại tủ phân phối tổng là một bước quy định không thể thiếu trước khi mở cánh tủ. Chỉ khi các bước cô lập này hoàn tất, bộ phận kỹ thuật mới được phép bắt đầu công việc tháo dỡ.



3.2. Tháo rời ngàm nhựa và khung bảo vệ bên ngoài

Dòng thiết kế của thiết bị Natural sử dụng cơ cấu ngàm kẹp nhanh thông minh, cho phép bám chặt vào các độ dày tôn tủ khác nhau. Kỹ thuật viên chỉ cần dùng tay hoặc gẩy nhẹ bằng tuốc nơ vít dẹp vào chốt giữ cứng nằm ở viền ngoài cùng. Sau đó, nhẹ nhàng kéo phần nắp lưới nhựa bảo vệ ra phía trước để tiếp cận nhanh lớp màng nằm ở bên trong. Quá trình này diễn ra hoàn toàn độc lập và không làm ảnh hưởng đến cụm động cơ quạt hút tủ điện đang được cố định chặt bên trong thân tủ. Cách thức thiết kế tháo lắp tối ưu này giúp tiết kiệm đáng kể thời gian thao tác cho các ca bảo trì định kỳ toàn dây chuyền.

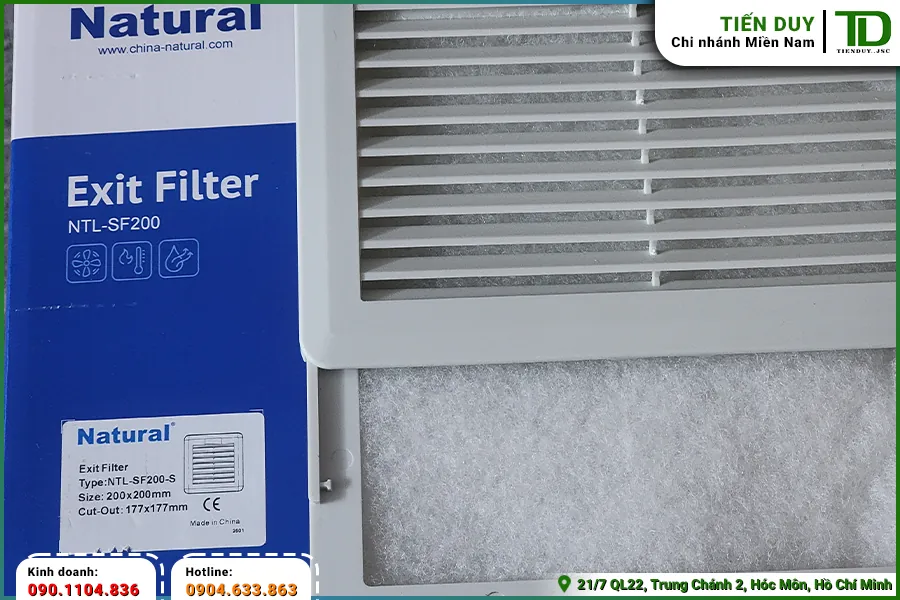

3.3. Lắp đặt vật liệu lọc mới đúng chiều luồng gió

Để tuân thủ đúng hướng dẫn thay thế tấm lọc bụi, sau khi lấy tấm vật liệu cũ đã bám đầy mạt sắt ra ngoài, cần dùng máy làm sạch rãnh chứa. Tiếp theo, cẩn thận đặt màng lọc chuẩn G4 mới vào đúng vị trí khay đỡ trên khung. Lưu ý kỹ thuật quan trọng nhất ở bước này là người thợ phải quan sát thật kỹ hướng cấu trúc của các lớp sợi. Bắt buộc phải đặt bề mặt sợi thô hướng ra môi trường bên ngoài để làm nhiệm vụ bắt giữ các hạt tạp chất kích thước lớn. Bề mặt mịn hơn phải hướng về phía động cơ để cản các hạt bụi tinh, qua đó bảo vệ vi mạch và tối đa hóa hiệu suất thông khí.



3.4. Cố định khung và kiểm tra lưu lượng tản nhiệt

Khi lớp màng đã được đặt ngay ngắn, hãy lắp ráp lại phần nắp lưới nhựa bảo vệ theo đúng các khớp ngàm ban đầu. Dùng lực ép đều ở cả bốn góc cho đến khi nghe tiếng tách dứt khoát báo hiệu ngàm đã khóa chặt hoàn toàn vào bệ đỡ. Tiếp đó, tiến hành đóng điện động lực trở lại và cài đặt cảm biến nhiệt độ xuống mức thấp để kích hoạt hệ thống làm mát tủ. Đặt tay phía trước khe gió để kiểm tra thực tế xem lưu lượng khí hút đẩy có đạt độ thông thoáng theo tiêu chuẩn thiết kế hay không. Nếu luồng gió thổi ra mạnh và êm ái, quy trình thay thế linh kiện đã được hoàn tất thành công.



4. Những rủi ro khi bỏ qua lịch bảo trì màng lọc gió quạt tủ điện

Bảo trì màng lọc gió quạt tủ điện định kỳ không chỉ là khuyến cáo của nhà sản xuất mà còn là yếu tố sống còn đối với độ bền toàn hệ thống. Nếu nhà máy của bạn đang cần thống kê khối lượng vật tư và nhận báo giá sỉ cho đợt bảo trì sắp tới, hãy liên hệ ngay Thiết bị điện Tiến Duy qua hotline 0901.104.836 (Ms Hiền) để được hỗ trợ tồn kho siêu tốc.

4.1. Suy giảm hiệu suất làm mát gây quá nhiệt biến tần

Khi màng lọc gió quạt tủ điện bị lớp bụi bẩn công nghiệp bít kín, hệ số cản gió của toàn bộ bề mặt hút sẽ tăng vọt bất thường. Tình trạng này làm giảm sút đáng kể lưu lượng khí mát đi qua thiết bị, khiến không khí nóng không được đối lưu tuần hoàn ra bên ngoài. Nhiệt lượng sinh ra từ các linh kiện công suất như biến tần, rơ le bán dẫn và contactor sẽ bị ứ đọng lại trong không gian hẹp. Quá nhiệt kéo dài liên tục sẽ làm khô dung dịch trong các tụ điện, làm suy giảm nhanh chóng hiệu năng của hệ thống vi mạch điều khiển. Cuối cùng, nó dẫn đến tình trạng các thiết bị tự động hóa thường xuyên báo lỗi chạm chập hoặc dừng hoạt động đột ngột gây thiệt hại sản xuất.



4.2. Nguy cơ tích tụ hơi ẩm và bụi dẫn điện gây chập cháy

Trong các nhà máy gia công cơ khí hoặc sản xuất vật liệu xây dựng, bụi công nghiệp thường chứa mạt sắt và nhiều tạp chất có đặc tính dẫn điện. Nếu tấm vật liệu bảo vệ bị rách hoặc mất hoàn toàn khả năng ngăn chặn, lớp mạt sắt này sẽ bay vào và bám trực tiếp lên các chân linh kiện hở. Khi kết hợp cùng độ ẩm môi trường gia tăng đột ngột trong những ngày thời tiết nồm ẩm, chúng sẽ tạo ra các đường dẫn điện rò rỉ cực kỳ nguy hiểm. Điều này trực tiếp gây ra các hiện tượng ngắn mạch cục bộ, phóng hồ quang điện và có rủi ro cao phát sinh hỏa hoạn thiêu rụi toàn bộ cụm điều khiển trung tâm.



5. Quy trình lên danh mục vật tư tấm lọc dự phòng cho nhà máy

Để không bị rơi vào thế bị động trong quá trình vận hành thiết bị tự động hóa, ban quản lý nhà máy cần thiết lập một quy trình chuẩn về việc lưu trữ vật tư. Các bước chuẩn bị dưới đây sẽ tối ưu hóa dòng chảy công việc của cả phòng mua hàng lẫn đội ngũ bảo dưỡng.

5.1. Thống kê khối lượng thiết bị trên toàn bộ dây chuyền

Đội ngũ kỹ thuật viên cần rà soát lại toàn bộ các trạm tủ điện đang hoạt động trên hệ thống phân xưởng sản xuất. Mục đích chính là để phân loại chi tiết có bao nhiêu vị trí lấy gió tự nhiên và bao nhiêu vị trí có gắn kèm thiết bị hút cưỡng bức. Từ dữ liệu thô đó, người phụ trách sẽ lập bảng tính excel nhằm thống kê chính xác số lượng các mã vật tư tương ứng cần thiết để nhập kho. Việc sở hữu một danh sách tổng thể và chính xác sẽ giúp phòng thu mua tránh được tình trạng đặt nhầm kích thước hoặc thiếu hụt linh kiện. Nó cũng là cơ sở dữ liệu nền tảng quan trọng để ban giám đốc tối ưu hóa ngân sách vận hành máy móc hàng năm.



5.2. Lên dự toán thay thế đồng loạt theo chu kỳ

Tùy thuộc vào mức độ ô nhiễm của môi trường đặt tủ điện, màng bảo vệ tiêu chuẩn G4 thường cần được vệ sinh hàng tháng và thay mới sau mỗi khoảng ba đến sáu tháng. Bộ phận mua hàng nên căn cứ chặt chẽ vào mốc chu kỳ này để lên dự toán tài chính định kỳ với các nhà phân phối vật tư B2B. Việc ký kết các hợp đồng nguyên tắc cung cấp linh kiện dài hạn sẽ giúp nhà máy chốt được mức giá sỉ chiết khấu ưu đãi nhất. Đồng thời, nó đảm bảo nguồn hàng dự phòng luôn có sẵn trong kho lưu trữ để đội ngũ bảo trì tiến hành xuất kho ngay lập tức khi đến hạn bảo dưỡng.



5.3. Tối ưu không gian lưu trữ linh kiện tại kho xưởng

Sản phẩm lọc gió có ưu điểm lớn là trọng lượng rất nhẹ nhưng lại dễ bị bẹp hoặc rách màng nếu chịu sức ép từ vật nặng đè lên. Việc thiết lập một khu vực bảo quản chuyên biệt sẽ giúp duy trì chất lượng linh kiện ở trạng thái tốt nhất trước khi đưa vào lắp ráp thực tế. Quản thủ kho cần thiết kế các ngăn kệ xếp lớp ở trên cao, cách xa hoàn toàn khu vực lưu trữ hóa chất, dung môi công nghiệp hoặc các nguồn phát nhiệt. Để bảo quản phụ kiện đúng kỹ thuật, bộ phận kho bãi cần nghiêm túc tuân thủ các nguyên tắc cốt lõi sau:

• Duy trì không gian lưu trữ ổn định ở dải nhiệt độ phòng tiêu chuẩn dưới 70 độ C.
• Tránh ánh nắng mặt trời chiếu trực tiếp làm lão hóa sớm lớp khung nhựa ABS bảo vệ.
• Đặt các hộp carton chứa vật tư theo phương thẳng đứng để giảm thiểu tối đa lực nén lên màng.
