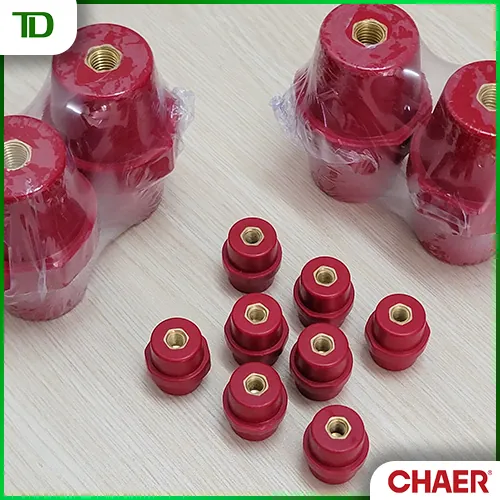

Sứ đỡ thanh cái Chaer là linh kiện cách điện chuyên dụng được đúc từ nhựa composite nhiệt rắn (BMC) kết hợp cùng hệ thống ren đồng thau nguyên khối. Thiết bị này nắm giữ vai trò cực kỳ quan trọng trong việc lắp ráp tủ điện công nghiệp, vừa đảm bảo cách ly điện áp an toàn giữa thanh đồng dẫn điện (busbar) với khung vỏ kim loại nối đất, vừa chống lại các lực điện động sinh ra trong sự cố ngắn mạch. Việc hiểu rõ đặc tính cơ học và lựa chọn đúng kích thước sứ đỡ sẽ quyết định độ vững chắc của toàn bộ hệ thống phân phối hạ thế.



1. Tổng quan khái niệm về thiết bị sứ đỡ thanh cái Chaer

Sự ổn định của các hệ thống tủ điện phân phối công suất lớn phụ thuộc rất nhiều vào các chi tiết cấu thành cơ bản nhất. Trong đó, linh kiện cách điện đóng vai trò như một điểm tựa không thể thiếu để kiến tạo nên các tuyến cáp truyền tải cứng cáp bên trong khoang tủ.

1.1. Định nghĩa linh kiện cách điện trung gian

Sứ đỡ thanh cái Chaer là một linh kiện cách điện chuyên dụng được sử dụng rộng rãi trong các hệ thống tủ điện công nghiệp. Thiết bị này vừa thực hiện chức năng liên kết cơ khí để nâng đỡ thanh cái, vừa tạo ra lớp cách điện cần thiết giữa các phần tử mang điện và kết cấu kim loại của tủ. Nhiệm vụ chính của sứ đỡ là cố định vị trí thanh đồng dẫn điện (busbar), duy trì khoảng cách cách điện theo thiết kế và hạn chế nguy cơ tiếp xúc trực tiếp giữa thanh dẫn với khung vỏ kim loại. Nhờ đó, hệ thống phân phối điện có thể vận hành ổn định và đáp ứng các yêu cầu an toàn điện trong quá trình khai thác.

Trong thực tế thi công, việc lựa chọn đúng chủng loại phụ kiện cách điện quyết định trực tiếp đến mức độ an toàn của toàn bộ phân xưởng. Người kỹ sư thường ưu tiên sử dụng Sứ Đỡ Thanh Cái Tròn nhờ khả năng phân tán lực cơ học đồng đều về mọi hướng, giúp hệ thống chịu tải tốt hơn. Sự hiện diện của linh kiện này đảm bảo dòng điện chỉ lưu thông trên lộ trình thanh cái đã được thiết kế sẵn mà không bị rò rỉ hay thất thoát ra ngoài vỏ thiết bị.



1.2. Thành phần nhựa composite nhiệt rắn BMC

Vật liệu cấu thành nên phần thân của thiết bị là nhựa composite nhiệt rắn BMC (Bulk Molding Compound). Đây là một hỗn hợp cao cấp bao gồm sợi thủy tinh gia cường, nhựa polyester, chất độn khoáng và các chất phụ gia chống cháy. Đặc tính “nhiệt rắn” có nghĩa là sau khi trải qua quá trình đúc ép ở nhiệt độ và áp suất cao, khối vật liệu này sẽ đóng rắn vĩnh viễn, không bao giờ bị nung chảy hay biến dạng trở lại cho dù phải tiếp xúc với mức nhiệt độ cực cao sinh ra từ thanh cái.



1.3. Cấu trúc hình học dạng khối trụ tối ưu lực

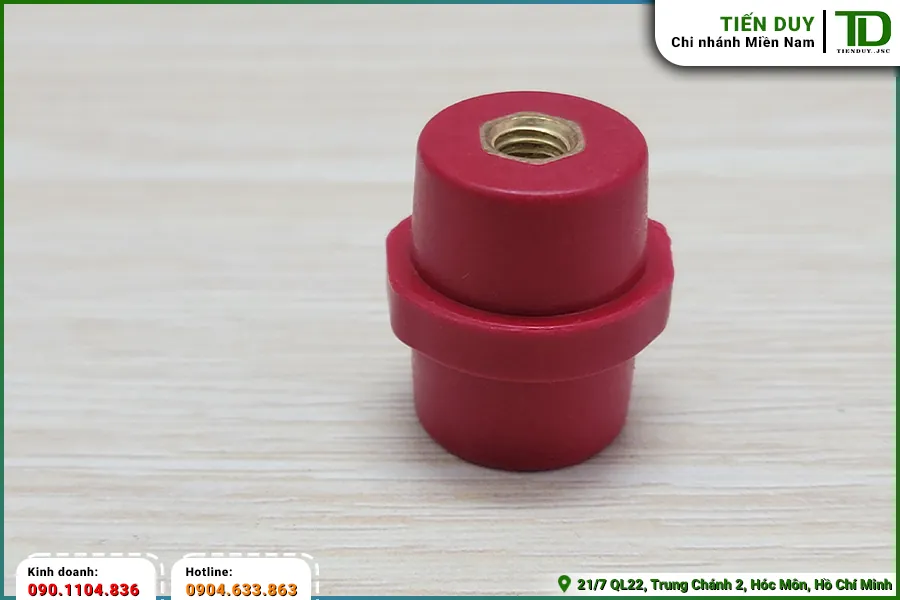

Thiết kế hình học của linh kiện thường mang dạng khối trụ tròn hoặc hình tang trống, với tiết diện phình to ở giữa và thuôn nhẹ về hai đầu. Cấu trúc này không phải là ngẫu nhiên mà được tính toán dựa trên các nguyên lý cơ học kết cấu. Hình dạng trụ tròn giúp hạn chế sự xuất hiện của các điểm tập trung ứng suất thường gặp tại các góc cạnh sắc. Thiết kế này cho phép lực nén từ thanh đồng và lực siết từ bu-lông được phân bố đồng đều hơn trên toàn bộ thân sứ. Nhờ đó, linh kiện có khả năng chịu tải cơ học tốt hơn, giảm nguy cơ nứt gãy cục bộ và duy trì độ ổn định kết cấu trong quá trình vận hành lâu dài.



2. Vai trò quan trọng của sứ đỡ thanh cái Chaer trong lắp ráp tủ điện

Không đơn thuần chỉ là một giá đỡ vật lý, linh kiện này thực thi những chức năng bảo vệ sống còn, đảm bảo hệ thống điện hạ thế vượt qua được những sự cố khắc nghiệt nhất.

2.1. Cách ly điện áp tuyệt đối giữa busbar và vỏ tủ

Thanh cái đồng trần mang dòng điện hàng ngàn ampe luôn tiềm ẩn nguy cơ phóng điện ra vách tủ kim loại nối đất nếu khoảng cách không gian không đủ lớn. Sứ đỡ đóng vai trò là một bệ phóng, nâng thanh cái lên một độ cao tiêu chuẩn (tương ứng với chiều cao của thân sứ) để tạo ra khoảng hở không khí cách điện. Bản thân vật liệu BMC sở hữu điện trở suất rất cao và khả năng cách điện ổn định trong điều kiện làm việc thông thường. Khi được chế tạo đúng tiêu chuẩn và lắp đặt đúng kỹ thuật, lớp vật liệu này giúp hạn chế dòng điện rò từ thanh cái xuống kết cấu kim loại của tủ điện. Đồng thời, đặc tính cách điện của BMC còn góp phần duy trì độ an toàn cho toàn bộ hệ thống trong suốt quá trình vận hành lâu dài.

Nếu không có sự cách ly chuẩn xác này, toàn bộ khối vỏ kim loại của tủ điện sẽ bị nhiễm điện áp pha, gây ra sự cố ngắn mạch chạm đất (earth fault). Điều này không chỉ làm hệ thống aptomat bảo vệ nhảy liên tục gây gián đoạn sản xuất, mà còn đe dọa trực tiếp đến sinh mạng của công nhân kỹ thuật khi vô tình chạm tay vào vỏ tủ. Do đó, việc lắp đặt các trụ cách điện là ranh giới sống còn để bảo vệ an toàn điện học.



2.2. Chống chịu lực điện động phá hoại khi ngắn mạch

Vai trò quan trọng thứ hai và cũng là thử thách lớn nhất đối với linh kiện này là khả năng chịu đựng lực điện động. Khi xảy ra sự cố ngắn mạch, cường độ dòng điện tăng vọt gấp hàng chục lần dòng định mức bình thường. Theo định luật điện từ, các dòng điện khổng lồ chạy song song cùng chiều hoặc ngược chiều trên các pha sẽ sinh ra những lực hút hoặc lực đẩy cực kỳ khủng khiếp, tác động trực tiếp lên các thanh cái đồng.

Lực điện động này có xu hướng bẻ cong, vặn xoắn hoặc ép sát các thanh cái lại với nhau. Trong điều kiện xuất hiện dòng ngắn mạch lớn, hệ thống sứ đỡ có nhiệm vụ giữ ổn định vị trí của các thanh cái và truyền tải lực tác động xuống khung kết cấu của tủ điện. Các trụ đỡ phải đủ độ bền cơ học để chống lại hiện tượng dịch chuyển, rung lắc hoặc biến dạng của thanh đồng dưới tác động của lực điện động. Khả năng chịu tải của sứ đỡ vì vậy trở thành một trong những yếu tố ảnh hưởng trực tiếp đến độ an toàn của toàn bộ hệ thống busbar. Nếu sứ đỡ không đáp ứng được yêu cầu về độ bền cơ học hoặc được lựa chọn không phù hợp với mức dòng ngắn mạch của hệ thống, nguy cơ hư hỏng kết cấu là hoàn toàn có thể xảy ra. Khi đó, thanh cái có thể bị lệch vị trí thiết kế, làm suy giảm khoảng cách cách điện giữa các pha hoặc giữa pha với đất. Trong các trường hợp nghiêm trọng, hiện tượng chạm pha và hồ quang điện có thể xuất hiện, gây hư hỏng thiết bị bên trong khoang tủ và làm gián đoạn hoạt động của hệ thống điện.



2.3. Duy trì khoảng cách rò điện an toàn giữa các pha

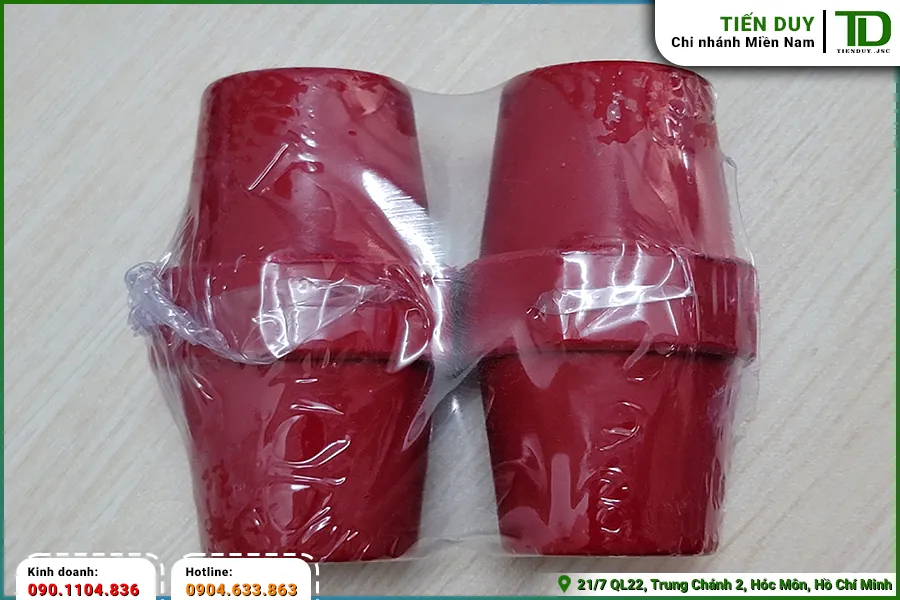

Trên bề mặt của thân thiết bị thường được đúc các đường gân lượn sóng liên tiếp nhau. Các rãnh gân này có tác dụng kéo dài tối đa đường đi của dòng điện rò (creepage distance) trên bề mặt vật liệu cách điện. Trong môi trường công nghiệp đầy bụi bặm và độ ẩm, bụi bẩn bám trên bề mặt nhẵn có thể tạo thành một dải dẫn điện mờ, gây phóng điện từ cực này sang cực khác. Thiết kế gân lượn sóng làm gián đoạn dải bụi bẩn này, đảm bảo khoảng cách rò điện luôn vượt mức tiêu chuẩn an toàn IEC.



2.4. Tạo lập hệ khung kết cấu cơ khí vững chắc

Trong tủ phân phối MSB, các thanh đồng dài thường rất nặng và có độ võng tự nhiên. Các trụ đỡ cách điện được bố trí dọc theo chiều dài thanh cái với khoảng cách (bước sứ) được tính toán kỹ lưỡng để triệt tiêu độ võng này. Chúng biến một hệ thống gồm nhiều thanh kim loại dẻo rời rạc thành một khối module không gian ba chiều vô cùng vững chãi, không bị rung lắc cộng hưởng khi các máy biến áp hoặc động cơ công suất lớn khởi động.



3. Đặc tính kỹ thuật cốt lõi của sứ đỡ thanh cái Chaer

Sự khác biệt giữa một linh kiện đạt chuẩn và các sản phẩm trôi nổi nằm ở các thông số kiểm định nghiêm ngặt tại phòng thí nghiệm. Kỹ sư điện cần nắm vững các chỉ số này để áp dụng đúng vào thiết kế.

3.1. Thông số điện áp xuyên thủng và dòng rò bề mặt

Điện áp xuyên thủng (Dielectric Strength) là chỉ số đánh giá khả năng chịu đựng điện áp cao nhất của khối vật liệu trước khi bị dòng điện phá vỡ cấu trúc và xuyên qua. Nhựa composite BMC mang lại khả năng cách điện lên đến hàng chục kilovolt trên mỗi milimet độ dày. Điều này có nghĩa là thiết bị dư sức hoạt động an toàn trong lưới điện hạ thế (dưới 1000V) và có thể đáp ứng cho cả các tủ điện trung thế nếu chọn đúng kích cỡ chiều cao.

Đồng thời, chỉ số chống tạo vết rác carbon (CTI – Comparative Tracking Index) của vật liệu BMC luôn ở mức rất cao. Khi có hồ quang nhỏ xẹt qua do bụi bẩn, bề mặt nhựa sẽ không bị carbon hóa thành một đường dẫn điện vĩnh viễn. Đặc tính này giúp sứ đỡ duy trì độ bền cách điện trong suốt hàng chục năm vòng đời của trạm biến áp mà không bị suy hao chất lượng.



3.2. Khả năng tự dập lửa và chống cháy lan UL94

An toàn phòng chống cháy nổ là tiêu chuẩn không thể thỏa hiệp trong ngành điện. Vật liệu BMC của thiết bị đạt cấp độ chống cháy V-0 theo chuẩn UL94. Khi bị ngọn lửa hồ quang nung đốt trực tiếp, thiết bị sẽ không bắt lửa để tự cháy thành ngọn, không nhỏ giọt nhựa lỏng gây cháy lan, và sẽ tự dập tắt khói lửa ngay lập tức khi cách ly khỏi nguồn nhiệt. Tính năng này giúp cô lập hoàn toàn đám cháy tại vị trí xảy ra sự cố ngắn mạch ban đầu.



3.3. Mức độ chịu đựng biến thiên nhiệt độ môi trường

Thanh cái đồng khi mang dòng điện định mức liên tục sẽ tỏa ra một lượng nhiệt năng đáng kể, có thể lên tới 85 độ C hoặc 100 độ C ở chế độ quá tải. Khối sứ cách điện tiếp xúc trực tiếp với thanh đồng này phải có khả năng chịu nhiệt tương ứng. Nhựa nhiệt rắn BMC cho phép linh kiện hoạt động bền bỉ ở dải nhiệt độ từ -40 độ C đến mức trên 130 độ C mà không bị giòn gãy hay biến dạng cơ học, duy trì lực giữ bu-lông ổn định bất chấp sự giãn nở nhiệt độ của hệ thống.

Các thông số về khả năng chịu lực điện động, đặc tính vật liệu, điện áp thử nghiệm và các tiêu chuẩn kiểm định có thể khác nhau giữa từng dòng sản phẩm và từng kích thước cụ thể. Vì vậy, kỹ sư thiết kế nên tham khảo trực tiếp catalog kỹ thuật hoặc tài liệu công bố của nhà sản xuất trước khi lựa chọn thiết bị cho dự án. Việc đối chiếu đầy đủ các dữ liệu kỹ thuật sẽ giúp đảm bảo tính phù hợp giữa sản phẩm được sử dụng và yêu cầu vận hành thực tế của hệ thống điện. Hoặc nếu cần tư vấn, báo giá chi tiết về sản phẩm, Quý khách có thể liên hệ Tiến Duy qua hotline 0901.104.836 (Ms Hiền).



4. Hệ thống ren đồng và tính tương thích cơ khí

Lõi ren kim loại là điểm tiếp nhận và truyền tải toàn bộ lực cơ học từ thanh cái xuống khung tủ. Công nghệ chế tạo lõi ren quyết định độ bền kéo đứt của cả hệ thống.

4.1. Tiêu chuẩn ren đúc chìm nguyên khối trong thân sứ

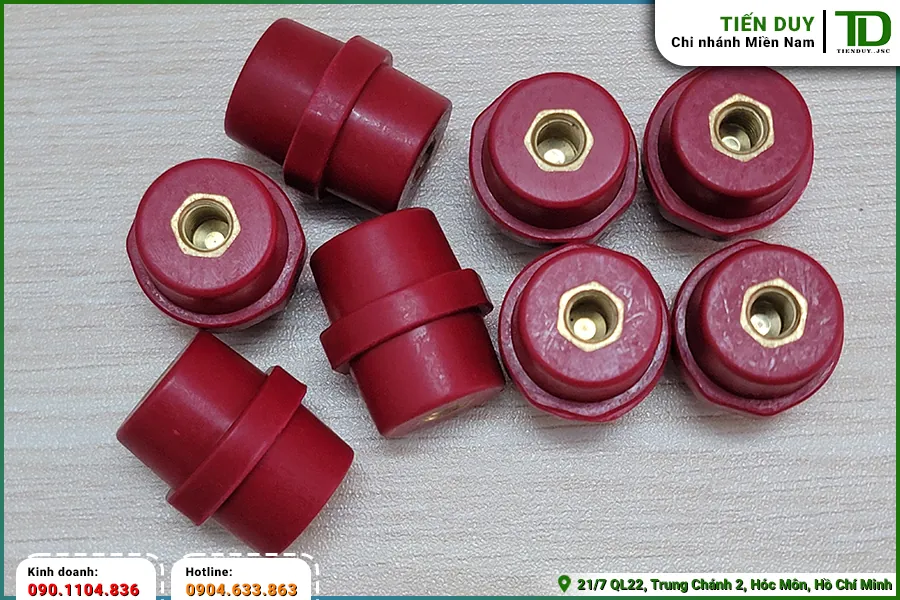

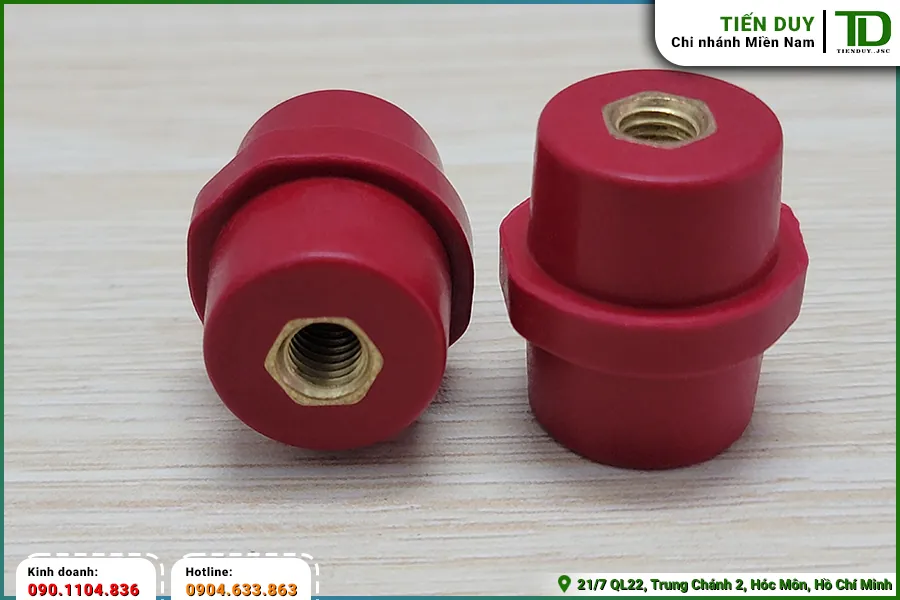

Ở hai đầu của thiết bị được cấy sẵn các lõi đai ốc bằng hợp kim đồng thau. Khác với việc dán keo hoặc khoan taro ren trên nhựa, các lõi đồng này được đặt trực tiếp vào khuôn đúc trước khi bơm nhựa lỏng BMC vào ép nhiệt. Khi nhựa đóng rắn, lõi đồng bị khóa chặt vĩnh viễn vào khối thân bằng các rãnh khía chống xoay trên bề mặt ngoài của nó. Công nghệ đúc chìm nguyên khối này triệt tiêu hoàn toàn hiện tượng tụt lõi ren hay xoay lõi khi thợ thao tác siết bu-lông với lực mạnh.

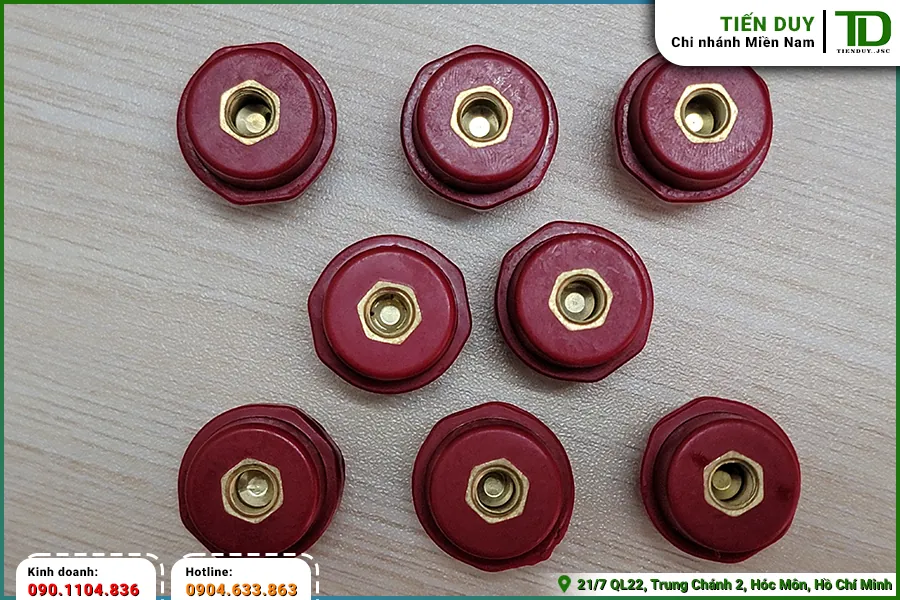

Bên trong lõi đồng là các rãnh ren hệ mét tiêu chuẩn quốc tế, thường dao động từ M6, M8, M10 cho đến M12 tùy thuộc vào kích thước của thân thiết bị. Lỗ ren tiêu chuẩn giúp linh kiện tương thích hoàn hảo với mọi loại bu-lông thép cường độ cao có trên thị trường. Lõi đồng thau cũng ngăn chặn tình trạng kẹt rỉ sét bu-lông sau nhiều năm sử dụng, giúp công tác tháo dỡ nâng cấp thanh cái diễn ra dễ dàng.



4.2. Giới hạn mô-men xoắn chịu đựng khi siết bu-lông

Mặc dù lõi đồng được đúc cực kỳ chắc chắn, nhưng mọi cấu trúc cơ khí đều có một giới hạn chịu lực vặn xoắn (Torque) nhất định. Nếu thợ lắp ráp sử dụng súng bắn ốc bằng hơi hoặc dùng cánh tay đòn quá dài để siết lực quá mức, áp lực nội tại sẽ vượt ngưỡng giới hạn của khối nhựa BMC, gây ra các vết nứt âm bên trong thân sứ. Kỹ sư cơ điện cần tham chiếu kỹ bảng thông số lực siết mô-men xoắn của nhà sản xuất tương ứng với từng đường kính ren để thiết lập lực bóp an toàn trên cờ-lê lực.



5. Danh mục các chuẩn loại sứ đỡ thanh cái Chaer thông dụng

Hệ thống phân phối điện bao gồm nhiều cấp điện áp và cấu trúc thanh cái khác nhau. Sự đa dạng của dải sản phẩm giúp kỹ sư thiết kế có nhiều lựa chọn để tối ưu hóa không gian.

5.1. Phân tích dải mã hàng tiêu chuẩn theo chiều cao

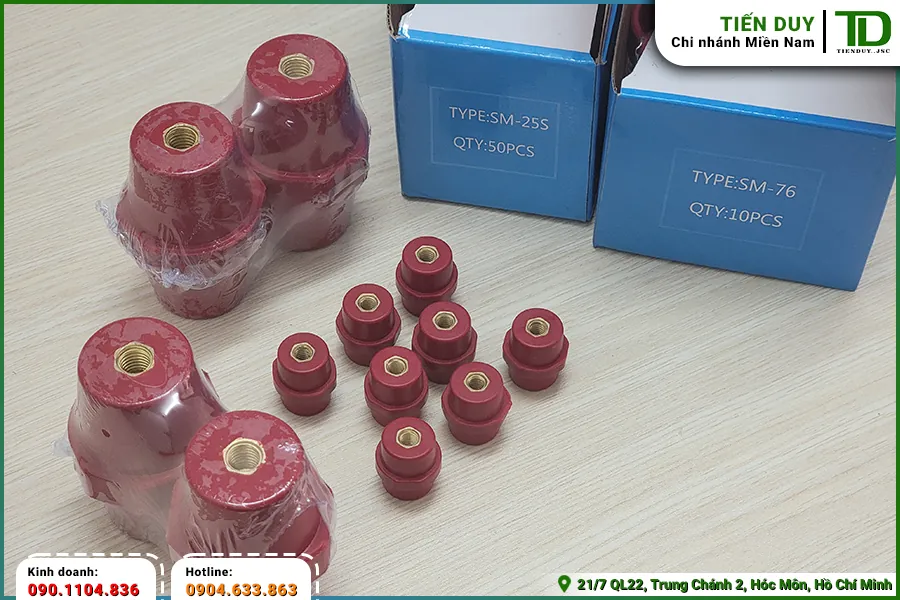

Nhóm sản phẩm thông dụng nhất hiện nay thuộc dòng mã SM (như SM-25, SM-30, SM-35, SM-40, SM-51, SM-76…). Chữ số phía sau mã SM thể hiện chính xác chiều cao vật lý của thân thiết bị tính bằng đơn vị milimet. Chiều cao này tỷ lệ thuận với khoảng cách rò điện và khả năng chịu điện áp. Việc ứng dụng mã Sứ Đỡ Thanh Cái Tròn có chiều cao lớn (như SM-51 hay SM-76) thường được chỉ định cho các khoang tủ MSB có khoảng cách hở lớn hoặc các tủ trung thế, trong khi các mã thấp (SM-25, SM-30) chuyên dùng cho các nhánh busbar phụ gọn nhẹ ở tủ điều khiển.



5.2. Bảng thống kê kích thước và quy cách ren lắp ráp

Để phục vụ công tác rà soát bản vẽ thiết kế cơ khí và bóc tách khối lượng vật tư, nhân sự thu mua cần tham chiếu hệ thống dữ liệu kích thước vật lý của từng mã hàng. Bảng dữ liệu dưới đây thống kê chi tiết tương quan giữa mã sản phẩm, chiều cao khối cách điện và quy cách bu-lông tương thích. Các thông số này là cơ sở bắt buộc để xưởng cơ khí đột dập lỗ chính xác trên các tấm panel lắp ráp khung vỏ tủ điện.

Bảng 1: Danh mục các chuẩn loại sứ đỡ thanh cái Chaer dòng SM thông dụng

6. Yêu cầu định vị và canh chỉnh khoảng cách sứ đỡ thanh cái Chaer

Quy trình lắp đặt thiết bị cách điện là khâu quan trọng nhất để biến các linh kiện rời rạc thành một bộ khung chịu lực thực thụ. Kỹ thuật viên không được phép phân bổ số lượng và khoảng cách các trụ cách điện một cách ngẫu nhiên. Bước khoảng cách giữa hai trụ liền kề trên cùng một thanh cái phải được kỹ sư thiết kế tính toán dựa trên trị số dòng điện ngắn mạch kỳ vọng (Icw). Dòng ngắn mạch càng lớn, lực điện động sinh ra càng mạnh, đòi hỏi bước lắp đặt phải càng ngắn lại và mật độ linh kiện phải dày đặc hơn để chia sẻ lực tác động.

Khi tiến hành lắp ráp bu-lông xuyên qua thanh đồng cái để bắt vào lõi ren của thiết bị, bắt buộc phải lồng thêm hệ thống vòng đệm phẳng (lông đền phẳng) và vòng đệm vênh (lông đền đàn hồi). Vòng đệm phẳng giúp phân tán áp lực cơ học lên một diện tích bề rộng lớn hơn, không làm xước hoặc lún bề mặt đồng mềm. Vòng đệm vênh đóng vai trò như một lò xo hãm, duy trì áp lực nén liên tục để ngăn chặn hiện tượng bu-lông bị tự tháo lỏng do rung động cơ học sinh ra từ tần số lưới điện xoay chiều.

Lực siết của toàn bộ các điểm bắt ốc phải được thực hiện đồng đều bằng cờ-lê lực chuyên dụng. Trước khi siết cứng tay, kỹ thuật viên cần canh chỉnh thanh đồng nằm song song tuyệt đối với mặt bích của thân sứ. Nếu lắp đặt bị lệch tâm, bu-lông sẽ kéo nghiêng phần ren đồng, tạo ra một ứng suất cắt bẻ liên tục lên khối nhựa composite. Sự nắn chỉnh cơ khí chuẩn xác này giúp loại bỏ hoàn toàn các lực căng nội sinh vô ích, đảm bảo hệ thống duy trì được độ bền cao nhất khi có sự cố điện xảy ra.
