Sóng hài là hiện tượng các dòng điện hoặc điện áp có tần số là bội số nguyên lần của tần số cơ bản, gây biến dạng dạng sóng hình sin chuẩn của hệ thống điện. Bản chất của hiện tượng này phát sinh chủ yếu từ hoạt động của các tải phi tuyến như biến tần, lò hồ quang và thiết bị điện tử công suất (theo Ủy ban Kỹ thuật Điện Quốc tế – IEC). Sự gia tăng của sóng hài làm hao tổn nhiệt năng trên đường truyền, gây nhiễu loạn mạch điều khiển và đặc biệt là nguy cơ nổ tụ bù do cộng hưởng điện. Để duy trì chất lượng điện năng ổn định, các nhà máy tại Việt Nam bắt buộc phải kiểm soát độ méo dạng sóng hài theo đúng các quy chuẩn giới hạn kỹ thuật của Bộ Công Thương.

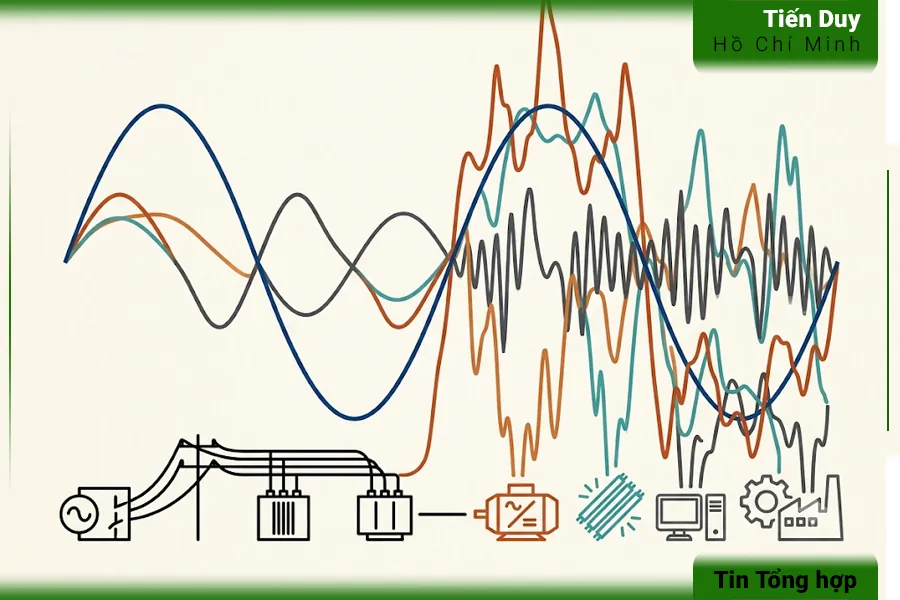

1. Sóng hài trong hệ thống điện là gì?

Việc duy trì sự ổn định của chất lượng điện năng là yếu tố quyết định đến hiệu suất vận hành của mọi thiết bị trong công nghiệp. Trong số các hiện tượng gây ô nhiễm lưới điện hiện nay, sóng hài nổi lên như một tác nhân tàn phá âm thầm nhưng vô cùng nghiêm trọng.

1.1. Định nghĩa và các thông tin cơ bản về sóng hài

Sóng hài trong hệ thống điện là hiện tượng các dòng điện hoặc điện áp xoay chiều có tần số hoạt động là bội số nguyên lần của tần số cơ bản. Tại Việt Nam và nhiều quốc gia khác, tần số cơ bản của lưới điện xoay chiều được quy định ổn định ở mức năm mươi héc. Khi xuất hiện sóng hài, các dạng sóng hình sin chuẩn của nguồn điện sẽ bị méo mó, không còn giữ được hình dáng nguyên bản lý tưởng. Sự méo dạng này tạo ra những dao động phi tần số, gây ảnh hưởng trực tiếp đến chất lượng truyền tải điện năng. Đây là một dạng ô nhiễm điện từ tinh vi, rất khó phát hiện bằng mắt thường nếu không có thiết bị đo chuyên dụng.

Khác với các hiện tượng sụt áp hay quá áp diễn ra trong thời gian ngắn, sóng hài thường tồn tại vĩnh viễn và liên tục trong hệ thống nếu không được xử lý triệt để. Mức độ méo dạng của lưới điện sẽ tỷ lệ thuận với số lượng các thiết bị công nghệ hiện đại được đấu nối vào hệ thống. Các linh kiện nhạy cảm bên trong bo mạch điều khiển sẽ là những đối tượng đầu tiên chịu ảnh hưởng từ sự bất ổn này. Việc hiểu rõ định nghĩa về sóng hài giúp các kỹ sư điện nhận diện đúng bản chất của sự cố nhiễu loạn trên lưới. Đây là bước đi nền móng để doanh nghiệp xây dựng một mạng lưới phân phối năng lượng an toàn và bền bỉ.

1.2. Nguyên lý hoạt động và cơ chế hình thành

Nguyên lý hoạt động của sóng hài dựa trên nguyên tắc phân tích toán học của nhà vật lý Fourier về sự chồng chập các sóng tuần hoàn. Theo đó, bất kỳ một dạng sóng biến dạng phi sin nào cũng có thể phân tích thành tổng của một sóng hình sin cơ bản và nhiều sóng hình sin có tần số bậc cao. Trong hệ thống điện thực tế, khi nguồn điện hình sin chuẩn đi qua các thiết bị phụ tải có đặc tính phi tuyến, dòng điện phản hồi về lưới sẽ bị cắt xén và không còn tỷ lệ thuận với điện áp cấp vào. Sự không tuyến tính này chính là cơ chế cơ bản làm nảy sinh ra các thành phần dòng điện bậc cao. Các dòng điện bậc cao này sau đó quay ngược trở lại lưới, tương tác với trở kháng hệ thống để tạo ra hiện tượng méo dạng điện áp tại các điểm đấu nối chung.

Cơ chế hình thành này cho thấy sóng hài không phải tự nhiên sinh ra từ nguồn phát của nhà máy điện mà do chính các thiết bị tiêu thụ năng lượng của khách hàng tạo nên. Sóng hài dòng điện được sinh ra trước, sau đó thông qua tổng trở của đường dây truyền tải để biến đổi thành sóng hài điện áp. Sóng hài điện áp khi đã hình thành sẽ lan truyền khắp mạng lưới, làm ô nhiễm nguồn điện cấp cho các thiết bị phụ tải lành tính khác xung quanh. Chu trình này tạo ra hiệu ứng lan tỏa, khiến chất lượng điện năng của toàn khu vực bị suy giảm nhanh chóng. Việc ngăn chặn sóng hài ngay tại nguồn phát sinh của từng phụ tải là giải pháp tối ưu nhất để bảo vệ lưới điện chung.

2. Các thông số đặc trưng để đánh giá sóng hài

Để đánh giá chính xác mức độ ô nhiễm điện năng do sóng hài gây ra, các kỹ sư sử dụng một số thông số kỹ thuật tiêu chuẩn. Những chỉ số này là công cụ định lượng quan trọng giúp xác định tình trạng sức khỏe thực tế của lưới điện.

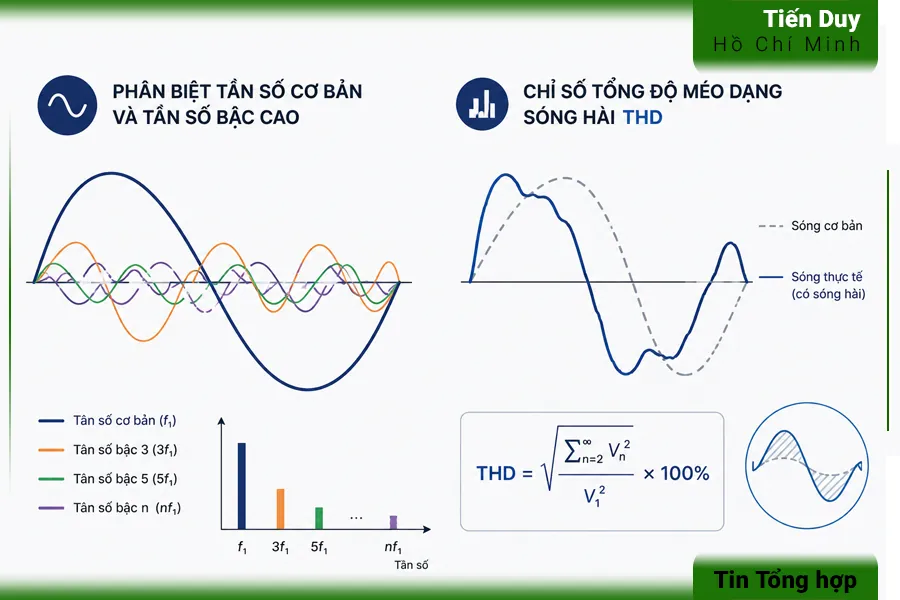

2.1. Phân biệt tần số cơ bản và tần số bậc cao

Trong phân tích sóng hài, việc phân biệt rõ ràng giữa tần số cơ bản và tần số bậc cao là yêu cầu bắt buộc đối với người vận hành. Tần số cơ bản là tần số của nguồn phát ban đầu, mang toàn bộ công suất hữu ích để vận hành máy móc thiết bị hoạt động. Trong khi đó, các tần số bậc cao là bội số nguyên của tần số cơ bản, ví dụ như bậc ba là một trăm năm mươi héc, bậc năm là hai trăm năm mươi héc. Các thành phần bậc cao này không hề mang lại công suất hữu ích cho tải mà chỉ sinh ra năng lượng hao phí dưới dạng nhiệt năng. Sự hiện diện của chúng làm rối loạn từ trường quay của các động cơ, gây ra hiện tượng rung lắc vật lý và tiếng ồn lớn khi vận hành.

2.2. Chỉ số tổng độ méo dạng sóng hài THD

Chỉ số tổng độ méo dạng sóng hài hay viết tắt là THD là thông số quan trọng nhất để đánh giá chất lượng sóng điện thế và dòng điện:

• Chỉ số này thể hiện tỷ lệ phần trăm giữa tổng công suất của tất cả các thành phần sóng hài bậc cao so với công suất của sóng cơ bản.
• Giá trị THD càng thấp chứng tỏ nguồn điện càng sạch, dạng sóng càng tiệm cận với hình sin chuẩn lý tưởng của nhà sản xuất.
• Ngược lại, giá trị THD vượt ngưỡng cho phép là dấu hiệu cảnh báo hệ thống đang bị ô nhiễm nghiêm trọng, có nguy cơ gây cháy nổ thiết bị đóng cắt.

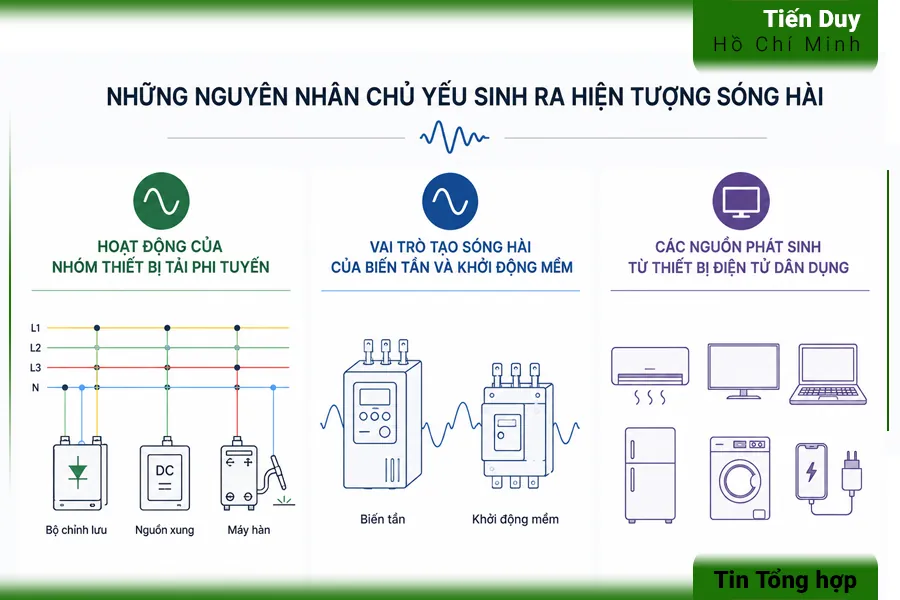

3. Những nguyên nhân chủ yếu sinh ra hiện tượng sóng hài

Sự gia tăng nhanh chóng của các công nghệ tự động hóa trong sản xuất là nguyên nhân trực tiếp dẫn đến sự bùng nổ của sóng hài. Đa số các vụ nhiễu loạn điện năng hiện nay đều xuất phát từ đặc tính phi tuyến của các thiết bị công nghệ mới.

3.1. Hoạt động của nhóm thiết bị tải phi tuyến

Nguyên nhân cốt lõi sinh ra sóng hài nằm ở sự phổ biến của các thiết bị tải phi tuyến trong các nhà xưởng công nghiệp hiện đại. Tải phi tuyến là những thiết bị tiêu thụ điện năng có điện trở không cố định, thay đổi liên tục theo biên độ của chu kỳ điện áp cấp vào. Khi điện áp đặt lên thiết bị tăng lên, dòng điện chạy qua không tăng theo tỷ lệ tuyến tính mà bị ngắt quãng hoặc đột biến do quá trình đóng mở của các van bán dẫn. Các linh kiện như thyristor, transistor công suất lớn hay diode chỉnh lưu chính là đại diện tiêu biểu cho nhóm tải này. Việc sử dụng rộng rãi các linh kiện bán dẫn giúp tối ưu hóa khả năng điều khiển nhưng lại gieo mầm cho hiện tượng méo dạng dòng điện.

Các lò hồ quang điện dùng trong ngành luyện kim cũng là một nguồn phát sinh sóng hài dòng điện cực kỳ lớn và khó kiểm soát. Quá trình phóng điện hồ quang giữa các điện cực carbon tạo ra dòng điện biến thiên phi tuyến mạnh mẽ với biên độ dao động rất rộng. Sự bất ổn định của ngọn lửa hồ quang làm nảy sinh ra rất nhiều thành phần sóng hài bậc lẻ, đặc biệt là bậc ba và bậc năm. Dòng điện ô nhiễm này truyền ngược lại lưới điện, gây sụt áp cục bộ và làm méo dạng nghiêm trọng điện áp tại điểm đấu nối chung của cả khu công nghiệp. Do đó, các nhà máy thép bắt buộc phải lắp đặt các trạm lọc nhiễu công suất lớn ngay tại đầu nguồn cấp điện của xưởng.

3.2. Vai trò tạo sóng hài của biến tần và khởi động mềm

Hệ thống biến tần và các bộ khởi động mềm là những thiết bị không thể thiếu để điều khiển tốc độ động cơ nhưng lại là nguồn phát sóng hài phổ biến nhất. Biến tần hoạt động bằng cách chỉnh lưu dòng điện xoay chiều thành một chiều, sau đó nghịch lưu ngược lại thành dòng xoay chiều có tần số thay đổi được. Quá trình chuyển mạch liên tục ở tần số cao của các van bán dẫn công suất lớn tạo ra các xung dòng điện cắt xén phi tuyến nghiêm trọng. Những xung này liên tục dội ngược về lưới điện nguồn, tạo ra sóng hài bậc năm, bậc bảy và bậc mười một với biên độ rất lớn. Nếu không có các cuộn kháng lọc nhiễu đi kèm, biến tần sẽ nhanh chóng làm ô nhiễm toàn bộ mạng lưới điện nội bộ của nhà máy.

3.3. Các nguồn phát sinh từ thiết bị điện tử dân dụng

Bên cạnh công nghiệp, các thiết bị điện tử sử dụng trong văn phòng và sinh hoạt hàng ngày cũng góp phần không nhỏ vào việc sinh ra sóng hài:

• Hệ thống chiếu sáng LED sử dụng các bộ nguồn xung chuyển đổi điện áp có đặc tính đóng cắt phi tuyến tần số cao.
• Máy tính, máy in và các thiết bị văn phòng sử dụng bộ nguồn máy tính thế hệ mới không tích hợp mạch hiệu chỉnh hệ số công suất.
• Các bộ sạc pin nhanh cho thiết bị di động và xe điện hoạt động dựa trên nguyên lý điều chế độ rộng xung liên tục.

4. Các tác hại nghiêm trọng đối với thiết bị và lưới điện

Tác động tàn phá của sóng hài không diễn ra ngay lập tức mà tích tụ dần theo thời gian, gây ra những hỏng hóc bất ngờ cho hệ thống. Việc bỏ qua các dấu hiệu cảnh báo từ sóng hài có thể khiến doanh nghiệp phải trả giá đắt bằng sự an toàn của toàn bộ nhà xưởng.

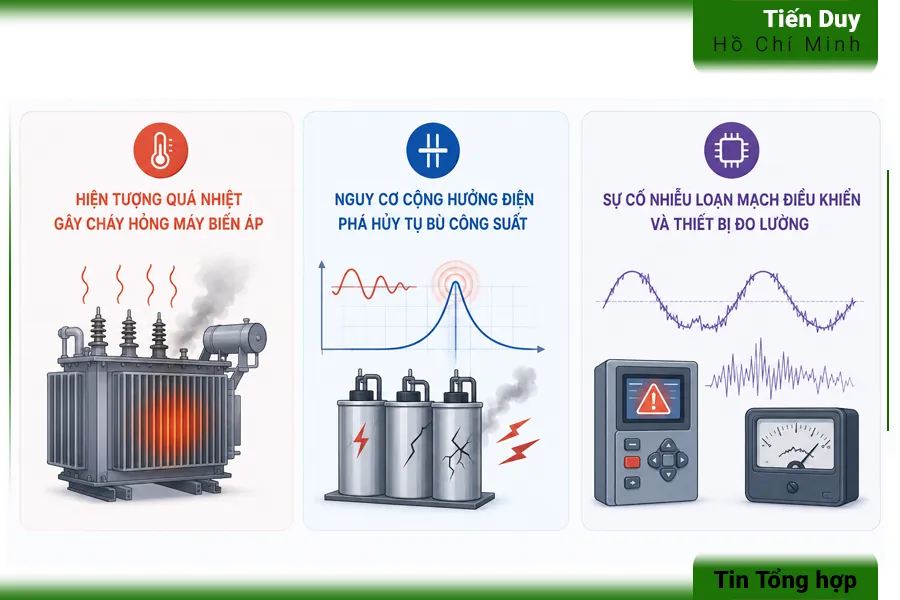

4.1. Hiện tượng quá nhiệt gây cháy hỏng máy biến áp

Máy biến áp là thiết bị chịu ảnh hưởng nặng nề nhất khi hoạt động trong môi trường có dòng điện nhiễm sóng hài bậc cao. Sóng hài dòng điện tần số cao làm tăng đột biến tổn hao đồng do hiệu ứng bề mặt, ép dòng điện chỉ chạy ngoài rìa dây dẫn. Đồng thời, tổn hao sắt từ trong lõi thép máy biến áp cũng tăng lên nhanh chóng theo bình phương của tần số sóng hài. Sự gia tăng nhiệt độ vượt mức cho phép này làm đẩy nhanh quá trình lão hóa của lớp dầu cách điện và giấy cách điện cuộn dây. Nếu tình trạng quá nhiệt kéo dài, máy biến áp sẽ bị giảm mạnh công suất truyền tải, thậm chí dẫn đến nổ tung trạm biến áp khi đang chạy đầy tải.

Nhiệt độ tăng cao do sóng hài còn làm giảm đáng kể hiệu suất chuyển đổi năng lượng của các máy biến áp công nghiệp. Để tránh nguy cơ quá nhiệt gây cháy nổ, các kỹ sư bắt buộc phải tiến hành giảm tải hoạt động của máy biến áp xuống dưới mức công suất định mức ban đầu. Việc phải vận hành thiết bị dưới công suất thiết kế gây ra sự lãng phí tài sản và làm tăng chi phí đầu tư hạ tầng điện của nhà máy. Hơn nữa, chi phí bảo trì, lọc dầu cách điện và thay thế cuộn dây bị hỏng hóc do sóng hài cũng tăng lên đáng kể. Do đó, việc triệt tiêu sóng hài ngay tại đầu nguồn là giải pháp tối ưu để bảo vệ và kéo dài tuổi thọ cho thiết bị truyền tải này.

4.2. Nguy cơ cộng hưởng điện phá hủy tụ bù công suất

Tụ bù công suất phản kháng là thiết bị cực kỳ nhạy cảm và dễ bị phá hủy nhất bởi tác động của hiện tượng sóng hài. Theo Viện Kỹ sư Điện và Điện tử (IEEE), điện kháng của tụ bù tỷ lệ nghịch với tần số của dòng điện cấp vào hệ thống. Khi tần số tăng lên do sự xuất hiện của các thành phần sóng hài bậc cao, dung kháng của tụ bù sẽ sụt giảm mạnh mẽ, khiến dòng điện chạy qua tụ tăng vọt lên mức cực đại. Hiện tượng này dễ dẫn đến quá tải dòng điện cho tụ, gây phồng vỏ, rò rỉ dầu cách điện và cuối cùng là nổ tung tụ bù một cách bất ngờ. Đáng sợ nhất là nguy cơ cộng hưởng điện xảy ra giữa tụ bù và trở kháng của máy biến áp, tạo ra dòng sóng hài khổng lồ thiêu rụi toàn bộ tủ điện phân phối tổng.

4.3. Sự cố nhiễu loạn mạch điều khiển và thiết bị đo lường

Sự có mặt của sóng hài điện thế làm méo dạng nghiêm trọng điện áp nguồn, gây rối loạn hoạt động của các thiết bị điều khiển tự động nhạy cảm. Các thiết bị như PLC, máy tính công nghiệp hay các loại rơ le bảo vệ kỹ thuật số đều hoạt động dựa trên nguyên tắc nhận diện điểm giao cắt không của sóng điện áp hình sin. Khi dạng sóng bị méo mó và xuất hiện nhiều điểm giao cắt giả do sóng hài, các bộ vi xử lý sẽ nhận diện sai tín hiệu điều khiển. Điều này dẫn đến hiện tượng rơ le bảo vệ nhảy áp sai lệch, gây dừng máy đột ngột mà không rõ nguyên nhân kỹ thuật cụ thể. Sự mất ổn định này làm gián đoạn nghiêm trọng quy trình sản xuất tự động, gây thiệt hại lớn về kinh tế cho nhà máy.

Các thiết bị đo lường điện năng như đồng hồ vạn năng, ampe kế thông thường cũng bị mất đi độ chính xác khi đo nguồn điện nhiễm sóng hài. Những thiết bị đo thế hệ cũ chỉ được thiết kế để đo các thông số của dạng sóng hình sin chuẩn tần số năm mươi héc. Khi đo nguồn điện bị biến dạng, kết quả hiển thị thường thấp hơn nhiều so với giá trị thực tế của dòng điện đang chạy trong dây dẫn. Sự sai lệch này khiến các kỹ sư bảo trì đánh giá sai tình trạng chịu tải của cáp điện và thiết bị đóng cắt, gieo mầm cho các sự cố quá tải chập cháy trong tương lai. Do đó, việc trang bị các thiết bị đo lường chuẩn True RMS là yêu cầu bắt buộc khi làm việc trong môi trường công nghiệp nhiễm sóng hài.

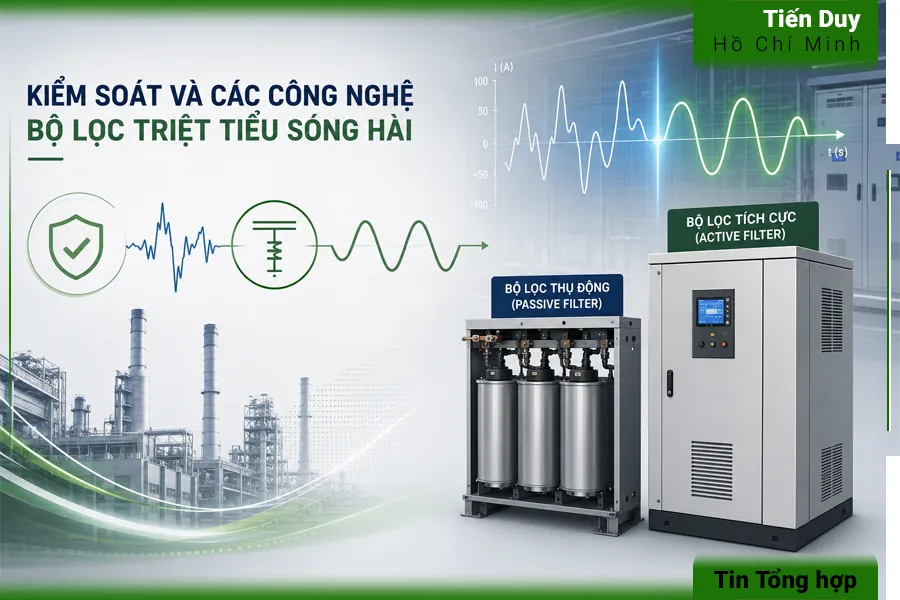

5. Giải pháp kiểm soát và các công nghệ bộ lọc triệt tiêu sóng hài

Để duy trì chất lượng điện năng ổn định và đảm bảo an toàn vận hành, các nhà máy bắt buộc phải kiểm soát độ méo dạng sóng hài theo đúng các quy chuẩn kỹ thuật. Tại Việt Nam, quy định giới hạn sóng hài được kiểm soát chặt chẽ theo các quy định nghiêm ngặt về chất lượng điện năng của Bộ Công Thương. Phương pháp truyền thống để lọc sóng hài là sử dụng các cuộn kháng lọc thụ động kết hợp với tụ bù xoay chiều. Các bộ lọc thụ động này được thiết kế để tạo ra một mạch cộng hưởng song song có trở kháng cực thấp tại một tần số bậc cao cụ thể, từ đó dẫn thoát dòng sóng hài đó xuống đất. Đây là giải pháp có chi phí đầu tư thấp, cấu tạo đơn giản và cực kỳ phù hợp để triệt tiêu các sóng hài bậc cố định phát sinh từ các phụ tải công suất lớn ổn định.

Đối với các hệ thống phụ tải thay đổi liên tục và phức tạp, công nghệ bộ lọc sóng hài tích cực hiện đại là giải pháp triệt tiêu tối ưu nhất. Bộ lọc tích cực hoạt động dựa trên nguyên lý đo lường liên tục dạng sóng của dòng điện tải theo thời gian thực nhờ bộ vi xử lý tín hiệu số tốc độ cao. Ngay khi phát hiện các thành phần dòng điện sóng hài bậc cao biến dạng, bộ lọc sẽ lập tức phát ra một dòng điện có biên độ tương đương nhưng ngược pha hoàn toàn để triệt tiêu chúng. Quá trình bù ngược pha này diễn ra trong vòng vài phần triệu giây, giúp dạng sóng dòng điện dội ngược về lưới lập tức trở lại dạng hình sin chuẩn lý tưởng. Việc ứng dụng bộ lọc tích cực giúp giải quyết triệt để mọi bậc sóng hài, tối ưu hóa hệ số công suất và bảo vệ toàn diện cho mạng lưới điện của nhà máy.

Công tác kiểm soát và giảm thiểu ô nhiễm điện năng do sóng hài trong nhà máy cần được thực hiện đồng bộ qua các biện pháp kỹ thuật sau:

• Lắp đặt các thiết bị đo lường và phân tích chất lượng điện năng chuyên dụng tại các nút giao điện chính để liên tục theo dõi chỉ số THD.
• Phân tách mạch nguồn cấp điện cho các phụ tải phi tuyến công suất lớn cách xa các mạch điều khiển nhạy cảm bằng máy biến áp cách ly.
• Xây dựng lịch trình kiểm tra và bảo trì định kỳ cho các tụ bù công suất phản kháng nhằm phát hiện sớm các dấu hiệu quá nhiệt do sóng hài bậc cao.
