Aptomat (CB – Circuit Breaker) là thiết bị bảo vệ quan trọng nhất trong hệ thống điện dân dụng và công nghiệp. Để aptomat hoạt động chính xác, bắt buộc phải đấu dây đúng kỹ thuật theo tiêu chuẩn LINE – LOAD. Bài viết này sẽ cung cấp toàn bộ sơ đồ đấu dây aptomat 1 pha, 2 pha, 3 pha chuẩn kỹ thuật, giúp anh triển khai chính xác cho mọi loại tủ điện.

Aptomat Là Gì? Tại Sao Cần Đấu Dây Đúng Kỹ Thuật

Aptomat là thiết bị tự động ngắt mạch khi xảy ra các sự cố:

• Quá tải
• Ngắn mạch
• Rò điện (đối với ELCB, RCBO)
• Sụt áp hoặc sự cố bất thường

Đấu dây aptomat đúng quan trọng vì:

• Đảm bảo an toàn tuyệt đối
• Bảo vệ thiết bị điện tránh cháy nổ
• Giúp aptomat hoạt động chính xác → kéo dài tuổi thọ
• Tránh nguy cơ điện giật nguy hiểm

Nguyên tắc vàng:
Dây nguồn (LINE) -> đầu trên aptomat.
Dây tải (LOAD) -> đầu dưới aptomat.

Các Nguyên Tắc Chung Khi Đấu Dây Aptomat

Để mọi sơ đồ đấu dây aptomat đều chuẩn, cần tuân thủ các nguyên tắc sau:

Xác định dây nóng – dây nguội – dây trung tính

• Dây nóng: màu đỏ, vàng, hoặc nâu
• Dây trung tính (N): màu xanh dương
• Dây tiếp địa (PE): màu xanh sọc vàng

Đấu đúng phía LINE – LOAD

• LINE (IN): nguồn vào, nằm trên
• LOAD (OUT): tải ra, nằm dưới


Kiểm tra tiết diện dây

• Dòng CB 6–20A → dây 1.5–2.5 mm²
• Dòng CB 32–63A → dây 6–16 mm²
• Dòng MCCB 100–250A → dây 25–95 mm²

Siết chặt vít kẹp

• Siết quá lỏng → tia lửa → cháy aptomat
• Siết quá chặt → gãy dây, cháy đầu cos


Không bao giờ đấu sai thứ tự pha

Nhất là hệ 3 pha: đảo thứ tự → động cơ quay ngược.

Sơ Đồ Đấu Dây Aptomat 1 Pha Chuẩn Kỹ Thuật

Hệ 1 pha 220V sử dụng MCB 1P hoặc 2P.

Sơ đồ đấu dây Aptomat 1P (1 cực)

Aptomat 1P chỉ bảo vệ dây nóng L.

Sơ đồ đấu dây

L (Nguồn) → MCB 1P → L (Tải)

N (Nguồn) → đi thẳng → N (Tải)

Ưu điểm

• Dễ lắp
• Giá rẻ

Nhược điểm

• Không cắt được dây trung tính
• Không an toàn tuyệt đối khi sửa chữa

Sơ đồ đấu dây Aptomat 2P (2 cực)

Aptomat 2P là lựa chọn chuẩn cho tủ điện gia đình.

Sơ đồ đấu dây

L (Nguồn) → L IN → L OUT → Tải

N (Nguồn) → N IN → N OUT → Tải

Ưu điểm

• Ngắt đồng thời L và N
• Cách ly hoàn toàn thiết bị khi sửa
• An toàn tuyệt đối theo tiêu chuẩn 2025

Ứng dụng

• Tủ điện nhà phố
• Chiếu sáng
• Máy lạnh – máy giặt
• Hệ thống ổ cắm


Sơ Đồ Đấu Dây Aptomat 2 Pha

Hệ 2 pha gồm hai dây nóng L1 – L2, không có trung tính.

Sơ đồ đấu 2 pha chuẩn

L1 (Nguồn) → IN1 CB 2P → OUT1 → Tải

L2 (Nguồn) → IN2 CB 2P → OUT2 → Tải

Ứng dụng

• Động cơ 220V hai pha nóng
• Thiết bị công nghiệp nhỏ
• Một số hệ thống bơm hoặc máy nén

Lưu ý

• Không dùng cho thiết bị cần dây N
• Phải kiểm tra điện áp thực tế trước khi đấu

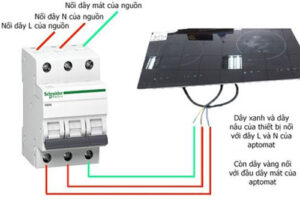

Sơ Đồ Đấu Dây Aptomat 3 Pha

Điện 3 pha 380V dùng aptomat 3P hoặc 4P.

Sơ đồ đấu dây Aptomat 3P (3 cực)

Áp dụng cho động cơ không cần dây trung tính.

Sơ đồ

L1 → IN1 → OUT1 → Tải

L2 → IN2 → OUT2 → Tải

L3 → IN3 → OUT3 → Tải

Ứng dụng

• Động cơ 3 pha
• Máy nén khí
• Tủ điều khiển động lực
• Hệ thống bơm phòng cháy chữa cháy

Sơ đồ đấu dây Aptomat 4P (3 pha + trung tính N)

Là sơ đồ chuẩn nhất cho tủ tổng.

Sơ đồ

L1 → IN1 → OUT1 → Tải

L2 → IN2 → OUT2 → Tải

L3 → IN3 → OUT3 → Tải

N  → IN4 → OUT4 → Tải

Ưu điểm

• Bảo vệ đầy đủ cả 3 pha + trung tính
• Tránh sự cố lệch pha → cháy thiết bị
• Tiêu chuẩn cho: chung cư, nhà máy, xưởng


Bảng So Sánh Sơ Đồ Aptomat 1P – 2P – 3P – 4P

Loại aptomat	Số cực	Điện áp	Ứng dụng	Mức độ an toàn
MCB 1P	1	220V	Chiếu sáng	Trung bình
MCB 2P	2	220V	Tủ điện gia đình	Rất an toàn
MCB/MCCB 3P	3	380V	Động cơ 3 pha	Cao
MCB/MCCB 4P	4	380V+N	Tủ tổng	Cao nhất

Các Lỗi Thường Gặp Khi Đấu Dây Aptomat

Đấu ngược LINE – LOAD

→ Aptomat không bảo vệ đúng, dễ cháy.

Dùng dây quá nhỏ

→ Nóng dây → chảy nhựa → chập cháy.

Siết không đủ lực

→ Mất tiếp xúc, tạo tia lửa điện.

Đấu sai thứ tự pha 3P

→ Động cơ quay ngược.

Không gắn đầu cos đúng chuẩn

→ Dễ tuột, gây sự cố ngắn mạch.

Cách Lựa Chọn Aptomat Đúng Cho Tủ Điện

Dựa theo dòng tải

• Công suất thiết bị / 220 hoặc 380 = dòng
• Chọn CB ≥ 125% dòng tải

Dựa theo mục đích sử dụng

• 1 pha → dùng 2P
• 3 pha → dùng 3P hoặc 4P
• Rò điện → dùng ELCB/RCBO

Dựa theo tiết diện dây

CB phải phù hợp tiết diện dây dẫn theo tiêu chuẩn IEC.

Ứng Dụng Thực Tế Khi Lắp Aptomat Chuẩn Sơ Đồ

• Tủ điện âm tường
• Tủ tổng công nghiệp
• Hệ thống điều khiển máy bơm
• Hệ thống quạt thông gió – máy nén
• Tủ điện thang máy
• Tủ ATS chuyển nguồn tự động

Việc đấu dây đúng giúp hệ thống hoạt động êm, bền và an toàn tuyệt đối.

Kết Luận

Việc hiểu đúng sơ đồ đấu dây aptomat 1 pha – 2 pha – 3 pha chuẩn kỹ thuật là điều bắt buộc để thi công tủ điện an toàn. Chuẩn hóa đấu dây theo tiêu chuẩn LINE – LOAD, siết chặt tiếp điểm và chọn đúng loại CB sẽ giúp giảm sự cố, tăng tuổi thọ thiết bị, đáp ứng mọi tiêu chuẩn công trình dân dụng và công nghiệp.
