Tại khu vực TP. Hồ Chí Minh và các tỉnh công nghiệp lân cận, nhu cầu lắp ráp hệ thống điện tự động hóa luôn ở mức rất cao. Trong quá trình sản xuất, máng nhựa tủ điện đóng vai trò cốt lõi giúp quy hoạch toàn bộ hệ thống dây dẫn bên trong vỏ tủ một cách gọn gàng và an toàn nhất. Đối với các nhà thầu cơ điện và xưởng sản xuất tủ bảng điện tại Hóc Môn, Tân Bình hay Thủ Đức, việc tìm kiếm một nguồn sỉ vật tư ổn định, có sẵn số lượng lớn là yếu tố sống còn để tối ưu chi phí và kịp tiến độ dự án. Nắm bắt nhu cầu khắt khe đó, Thiết bị điện Tiến Duy (tự hào gắn liền với thương hiệu mangnhuatudien.com) cam kết mang đến giải pháp phân phối trực tiếp máng cáp nhựa Chaer chính hãng, đáp ứng mọi yêu cầu khắt khe nhất của các kỹ sư.



1. Máng nhựa tủ điện là gì và vai trò quan trọng trong lắp ráp

Trong cấu trúc của một chiếc tủ phân phối hoặc tủ điều khiển, số lượng dây cáp nội bộ thường rất lớn và chằng chịt. Nếu không có một hệ thống dẫn hướng tiêu chuẩn, các sợi cáp này sẽ đan chéo vào nhau gây mất thẩm mỹ, khó khăn trong việc dò lỗi và đặc biệt là vi phạm các tiêu chuẩn an toàn điện công nghiệp. Sự ra đời của các thiết bị chứa cáp chuyên dụng bằng nhựa đã giải quyết triệt để bài toán này, mang lại một không gian tủ điện chuyên nghiệp, an toàn và dễ dàng tiếp cận bảo trì định kỳ.

1.1. Khái niệm và cấu tạo của máng cáp nhựa

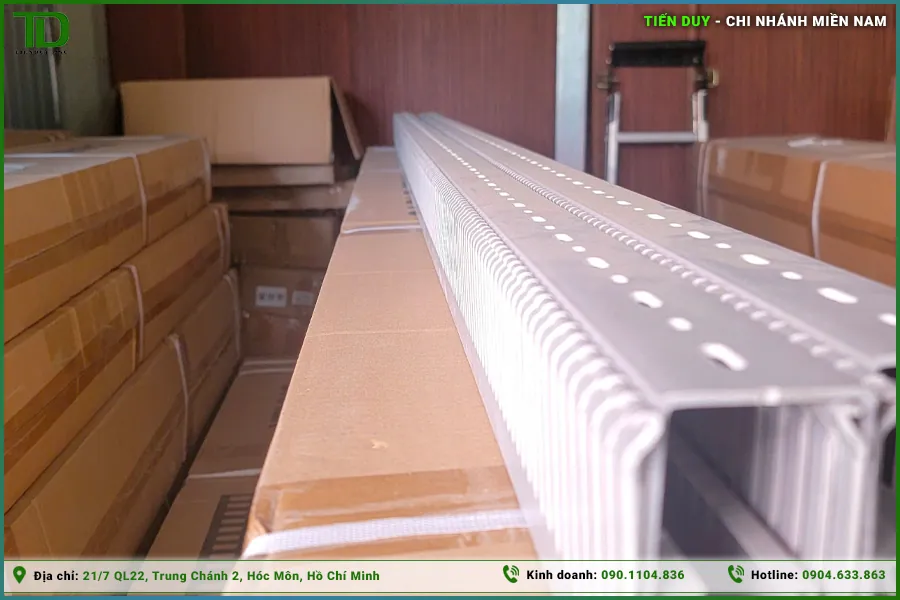

Máng nhựa tủ điện, hay còn được giới kỹ thuật gọi là ống gen vuông hoặc máng răng lược, là một loại vật tư phụ trợ chuyên dùng để chứa, dẫn hướng và bảo vệ các loại dây điện, cáp tín hiệu bên trong vỏ tủ. Cấu tạo của sản phẩm này bao gồm hai phần chính: phần đế chữ U có các rãnh xẻ hai bên thành (gọi là răng lược) để luồn dây ra ngoài, và phần nắp đậy phẳng có ngàm sập chặt vào đế. Dưới đáy máng thường được nhà sản xuất dập sẵn các lỗ hình hạt dưa hoặc hình tròn theo khoảng cách tiêu chuẩn, giúp kỹ thuật viên dễ dàng bắt vít cố định trực tiếp lên tấm panel của tủ điện mà không cần phải tự khoan thêm lỗ.



1.2. Giải pháp hoàn hảo cho hệ thống dây dẫn chằng chịt

Khi thi công những hệ thống tự động hóa PLC có hàng trăm I/O hoặc tủ phân phối động lực nhiều nhánh, máng cáp nhựa tủ điện đóng vai trò như những tuyến đường cao tốc nội bộ. Toàn bộ dây cáp điều khiển, cáp tín hiệu cảm biến hay dây động lực nhỏ đều được gom gọn vào bên trong lòng máng và đậy nắp kín lại. Thiết kế răng lược hai bên cho phép người thợ linh hoạt trích xuất dây cáp ra tại đúng vị trí của thiết bị đóng cắt như aptomat, contactor hay cầu đấu điện. Điều này không chỉ giúp bảo vệ lớp vỏ cách điện của cáp khỏi bị cọ xát vào các viền kim loại sắc nhọn của vỏ tủ, mà còn tạo ra một tổng thể mạch lạc, dễ dàng nâng cấp bổ sung thiết bị sau này.



2. Tại sao máng nhựa tủ điện Chaer được giới kỹ thuật ưa chuộng?

Thị trường vật tư phụ kiện tủ bảng điện hiện nay có sự góp mặt của rất nhiều thương hiệu khác nhau với đa dạng phân khúc giá. Tuy nhiên, đối với các nhà thầu cơ điện chuyên nghiệp khu vực miền nam, máng nhựa Chaer luôn là một trong những cái tên được ưu tiên đưa vào danh sách vật tư (BOM) đầu tiên. Không phải ngẫu nhiên mà dòng sản phẩm này lại chiếm được thị phần lớn và sự tin tưởng vững chắc từ các kỹ sư thiết kế cũng như công nhân lắp ráp trực tiếp tại xưởng.

2.1. Chất liệu nhựa chống cháy và chịu nhiệt độ cao

Điểm sáng giá nhất của máng nhựa Chaer nằm ở vật liệu chế tạo. Sản phẩm được đúc từ nhựa PVC nguyên sinh chất lượng cao, có đặc tính chống cháy lan và tự dập tắt ngọn lửa theo tiêu chuẩn khắt khe UL94 V-0. Trong môi trường tủ điện kín, nơi nhiệt độ có thể tăng cao do hoạt động liên tục của biến tần hay khối công suất, vật liệu nhựa kém chất lượng sẽ dễ bị cong vênh, giòn gãy nứt nẻ sau một thời gian ngắn. Ngược lại, sản phẩm của hãng Chaer duy trì được tính chất cơ học ổn định, chịu được nhiệt độ hoạt động liên tục lên tới 85 độ C, đảm bảo an toàn tuyệt đối chống lại nguy cơ chập cháy lây lan trong hệ thống.



2.2. Thiết kế răng lược tối ưu cho việc luồn dây

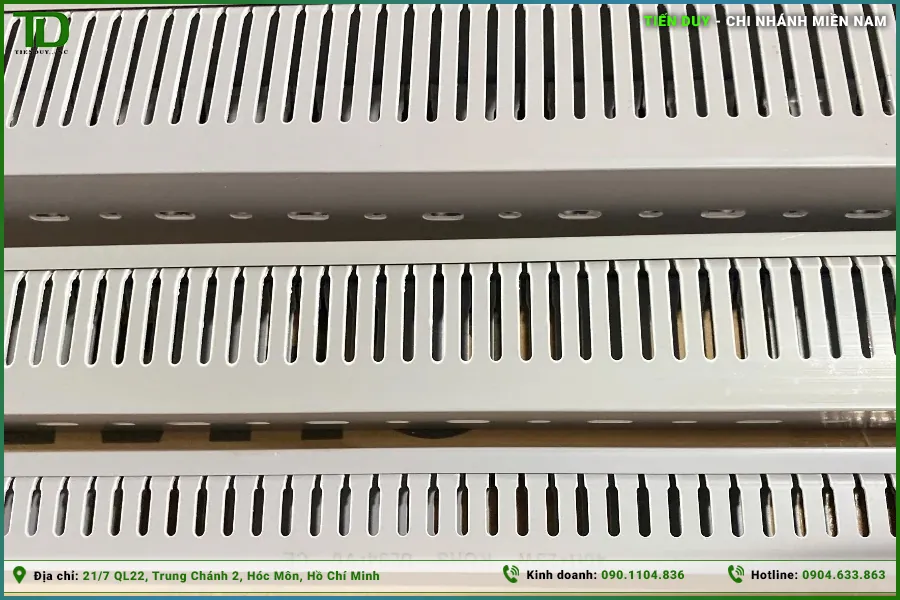

Kinh nghiệm thao tác thực tế tại xưởng cho thấy, chất lượng gia công của viền máng ảnh hưởng rất lớn đến tiến độ thi công. Máng nhựa tủ điện Chaer sở hữu các nan răng lược được cắt gọt tinh xảo, bề mặt và các cạnh viền hoàn toàn nhẵn mịn, không có ba vớ (nhựa thừa). Điều này triệt tiêu hoàn toàn rủi ro làm xước hoặc rách vỏ cách điện của dây cáp trong quá trình công nhân thao tác luồn kéo dây. Thêm vào đó, tại chân mỗi nan răng lược đều có các đường rãnh khứa sẵn (score line), giúp người thợ có thể dễ dàng dùng kìm hoặc tay bẻ gãy một cách gãy gọn mà không làm nứt vỡ lan sang khu vực đế máng.



3. Các tiêu chí kỹ thuật bắt buộc khi chọn mua vật tư đi dây

Việc tính toán và lựa chọn đúng quy cách máng đi dây ngay từ khâu thiết kế trên bản vẽ sẽ giúp xưởng sản xuất tránh được tình trạng mua thừa gây lãng phí hoặc mua thiếu kích thước khiến dây bị nhồi nhét chật chội. Không ít trường hợp kỹ sư chọn nhầm loại máng quá nhỏ dẫn đến việc nắp đậy bị bung ra liên tục dưới áp lực đàn hồi của một bó cáp lớn. Dưới đây là những nguyên tắc kỹ thuật mà bạn cần tuân thủ khi lên dự toán vật tư cho dự án.

3.1. Tính toán dung tích chứa cáp thực tế

Theo tiêu chuẩn thiết kế tủ điện quốc tế cũng như kinh nghiệm thực tiễn từ các kỹ sư tại mangnhuatudien.com, tổng tiết diện của tất cả các sợi cáp (bao gồm cả lớp vỏ cách điện) luồn bên trong máng không được vượt quá 50% đến 60% diện tích mặt cắt ngang của máng đó. Khoảng không gian trống còn lại từ 40% đến 50% là yếu tố bắt buộc để đảm bảo tản nhiệt cho các dây dẫn khi mang dòng điện, đồng thời để chừa không gian trống cho các thao tác dò dây, luồn thêm dây dự phòng hoặc bảo trì sau này. Nếu bạn nhồi nhét cáp đạt tới 80-90% dung lượng, nhiệt độ sẽ tăng vọt làm suy giảm tuổi thọ dây dẫn và nắp đậy sẽ không thể sập khớp vào thân máng.



3.2. Lựa chọn độ dày thành máng phù hợp với môi trường

Độ dày của thành nhựa quyết định độ cứng vững cơ học của toàn bộ tuyến cáp. Đối với các loại máng cáp nhựa tủ điện kích thước nhỏ (như 25×25 hoặc 33×33), thành nhựa thường mỏng để linh hoạt uốn nắn. Tuy nhiên, khi bạn cần đi những bó cáp động lực lớn có tiết diện từ 10mm² trở lên, bạn phải chọn các dòng máng có bản rộng từ 60mm trở lên với độ dày thành nhựa lớn (thường từ 1.5mm đến 2.0mm). Thành máng dày sẽ chịu được lực tì đè của các sợi cáp cứng, giữ cho cấu trúc máng luôn thẳng tắp trên mặt panel và ngàm giữ nắp đậy không bị doãng ra theo thời gian.



4. Quy cách và kích thước máng nhựa phổ biến cho tủ công nghiệp

Nhằm đáp ứng đa dạng yêu cầu của hàng ngàn kiểu thiết kế tủ điện khác nhau, nhà sản xuất Chaer cung cấp một dải kích thước cực kỳ phong phú. Việc phân loại theo nhu cầu sử dụng thực tế giúp các xưởng lắp ráp dễ dàng lập kho vật tư tiêu hao tiêu chuẩn cho mình. Chiều dài tiêu chuẩn của một cây máng thường là 1.7 mét hoặc 2.0 mét, thuận tiện cho việc vận chuyển và cắt gọt. Tùy thuộc vào không gian bố trí linh kiện, bạn có thể lựa chọn các nhóm kích thước sau đây.

4.1. Máng kích thước nhỏ cho tủ điều khiển PLC

Trong các hệ thống tủ điều khiển tự động hóa chứa PLC, rơ le trung gian, hoặc tủ chiếu sáng thông thường, tiết diện dây dẫn chủ yếu nằm trong khoảng từ 0.5mm² đến 1.5mm². Do đó, kỹ sư thường ưu tiên sử dụng các mã máng có kích thước nhỏ gọn như 25x25mm, 33x33mm hoặc 40x40mm. Kích thước nhỏ giúp tối ưu hóa không gian hữu ích trên tấm panel, cho phép lắp đặt được nhiều linh kiện đóng cắt và cầu đấu điện hơn trong một diện tích hạn hẹp. Sự nhỏ gọn này cũng mang lại tính thẩm mỹ cao, phù hợp với sự tinh tế cần có của các hệ thống vi mạch điện tử.



4.2. Máng kích thước lớn cho tủ phân phối động lực MSB

Ngược lại, đối với các loại tủ phân phối tổng MSB hoặc tủ tụ bù công suất lớn, nơi tập trung dày đặc các đường cáp cấp nguồn cho động cơ, kích thước máng bắt buộc phải lớn hơn để đáp ứng sức chứa. Các mã sản phẩm có quy cách như 45x45mm, 60x60mm, 80x80mm hay thậm chí 100x100mm thường được dùng để chạy dọc theo các trục chính của tủ. Những loại máng cỡ lớn này có ngàm nắp cực kỳ chắc chắn, đủ sức giữ chặt những bó dây cáp điện cứng cáp bên trong mà không bị hiện tượng bung nắp do độ đàn hồi vật lý của lõi đồng kích thước lớn.



5. Hướng dẫn thi công cắt và lắp đặt máng nhựa đúng chuẩn

Sở hữu vật tư chất lượng tốt mới chỉ là điều kiện cần, kỹ năng thi công của người công nhân tại xưởng mới là điều kiện đủ để tạo nên một bộ tủ điện hoàn hảo. Việc lắp ráp máng cáp nhựa tủ điện đòi hỏi sự tỉ mỉ, đo đạc chính xác và tuân thủ các quy tắc hình học cơ bản. Một hệ thống máng đi thẳng hàng, các góc vuông vắn và nắp đậy khít khao luôn là tiêu chí hàng đầu để các chủ đầu tư đánh giá nghiệm thu chất lượng tay nghề của nhà thầu.

5.1. Dụng cụ cần thiết và kỹ thuật cắt góc 45 độ

Để thi công nhanh và đẹp, người thợ cần trang bị kìm cắt máng nhựa chuyên dụng hoặc máy cắt bàn lưỡi hợp kim, cùng với thước lá và bút lông lấy dấu. Tại các vị trí chuyển hướng vuông góc (ví dụ từ cạnh dọc sang cạnh ngang của tấm panel), kỹ thuật viên phải đo chính xác và cắt vát hai đầu thân máng một góc 45 độ để khi ghép lại tạo thành một góc 90 độ hoàn hảo. Tuyệt đối không để hở các khoảng trống lớn tại các góc nối, vì dây cáp tại điểm uốn cong này có thể vô tình chạm vào mép sắt của vỏ tủ, tiềm ẩn nguy cơ chập cháy nguy hiểm.



5.2. Cách bắt vít cố định lên tấm panel đảm bảo chắc chắn

Sau khi đã ướm thử và căn chỉnh thẳng hàng toàn bộ hệ khung máng, bước tiếp theo là cố định chúng vào tấm panel (thường là thép mạ kẽm). Người thợ sử dụng máy khoan từ hoặc máy khoan tay để khoan lỗ theo đúng vị trí các rãnh đột sẵn dưới đáy máng. Sau đó, dùng súng bắn đinh rút (rivet) hoặc vít tự khoan đầu dù để bắt chặt máng vào tấm thép. Khoảng cách lý tưởng giữa hai điểm bắt vít thường nằm trong khoảng từ 20cm đến 30cm để đảm bảo thanh máng không bị võng hoặc xô lệch khi chịu tải trọng của toàn bộ hệ thống dây đồng nặng nề bên trong.



6. Nguồn sỉ máng nhựa tủ điện Chaer uy tín, giá tận gốc tại TP. Hồ Chí Minh

Tìm được một đối tác cung ứng vật tư thiết bị điện có năng lực, nguồn hàng dồi dào và chính sách giá minh bạch luôn là mong muốn của mọi nhà thầu cơ điện. Trong bối cảnh tiến độ công trình luôn gấp rút, việc vật tư bị đứt gãy giữa chừng sẽ gây thiệt hại lớn về chi phí nhân công chờ việc. Thấu hiểu những khó khăn đó, Thiết bị điện Tiến Duy tự hào là điểm tựa vững chắc về vật tư tiêu hao cho hàng trăm xưởng sản xuất thiết bị đóng cắt trên toàn quốc.



6.1. Tổng kho sẵn hàng số lượng lớn tại Hóc Môn

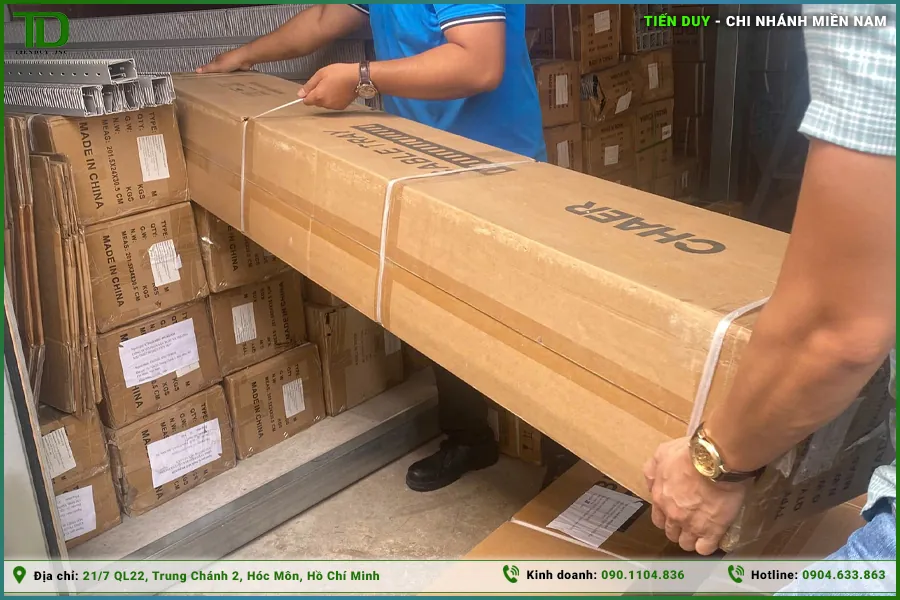

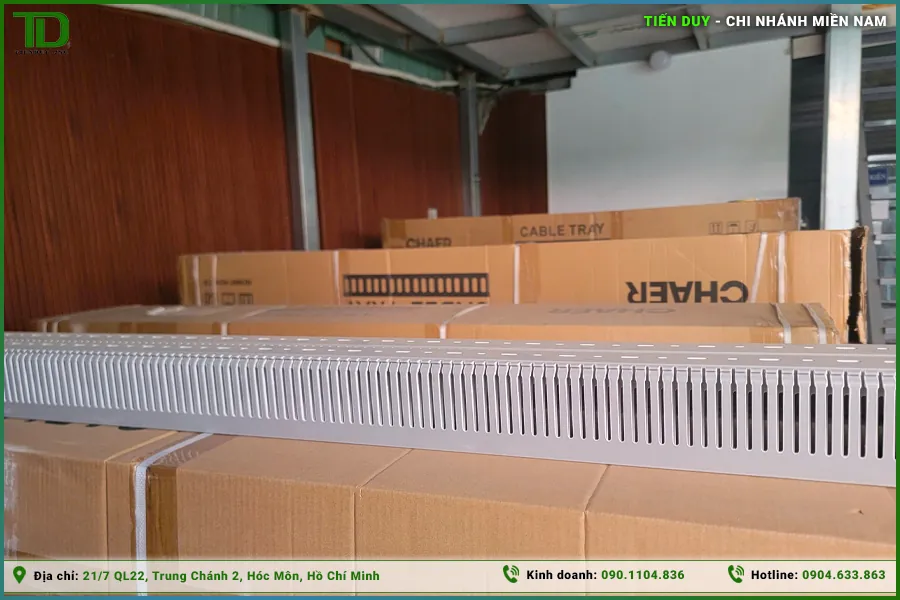

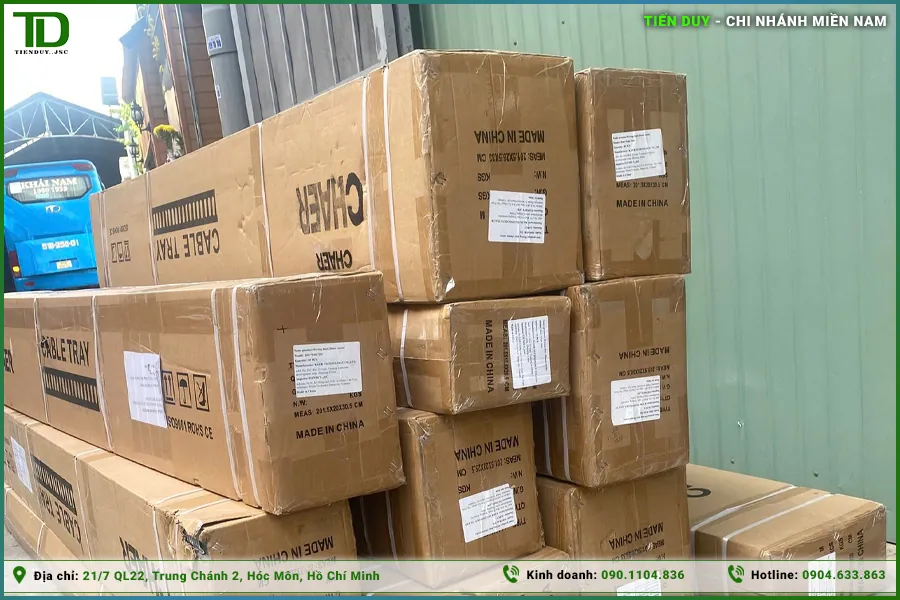

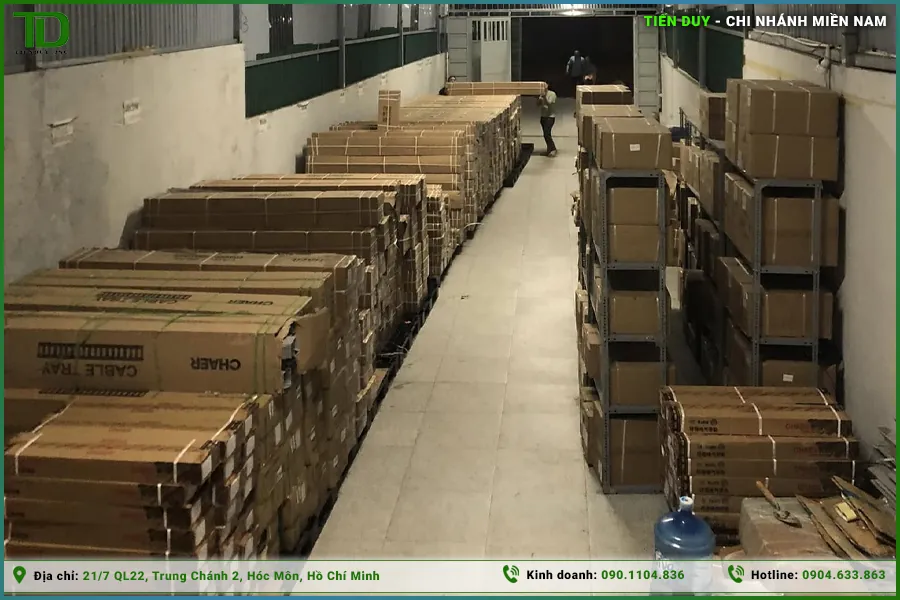

Nhằm đáp ứng tốc độ xử lý đơn hàng nhanh nhất, chúng tôi đã đầu tư hệ thống tổng kho lưu trữ quy mô lớn tọa lạc ngay tại khu vực Bà Điểm, Hóc Môn, TP. Hồ Chí Minh. Kho hàng được tổ chức khoa học, luôn duy trì lượng tồn kho an toàn lên tới hàng vạn mét máng nhựa tủ điện thuộc mọi quy cách kích thước từ nhỏ đến lớn. Lợi thế vị trí địa lý thuận lợi giúp chúng tôi dễ dàng điều phối xe tải giao hàng hỏa tốc trong ngày đến các khu công nghiệp trọng điểm tại Bình Tân, Củ Chi, Long An, Bình Dương và các tỉnh miền tây lân cận, đảm bảo xưởng của bạn không bao giờ bị gián đoạn sản xuất.



6.2. Lợi thế khi nhập hàng trực tiếp không qua trung gian

Khi hợp tác cùng mangnhuatudien.com, quý khách hàng đang làm việc trực tiếp với đơn vị phân phối cấp 1 của hãng Chaer tại Việt Nam. Không phải qua bất kỳ khâu trung gian thương mại nào, bảng giá sỉ máng nhựa mà Tiến Duy cung cấp luôn là mức giá tận gốc, chiết khấu cực kỳ sâu cho các đơn hàng dự án hoặc các xưởng mua định kỳ. Song song với giá tốt, 100% sản phẩm do chúng tôi xuất kho đều có đầy đủ hóa đơn chứng từ VAT hợp lệ, chứng chỉ chất lượng (CQ) và chứng chỉ xuất xứ (CO), hỗ trợ tối đa cho nhà thầu trong công tác làm hồ sơ nghiệm thu thanh toán với chủ đầu tư công trình.

6.3. Quy định và chính sách chung

Chúng tôi xây dựng quy trình làm việc chuyên nghiệp, rõ ràng để bảo vệ quyền lợi tối đa cho khách hàng mua sỉ. Đối với các đơn hàng dự án lớn, Thiết bị điện Tiến Duy có chính sách bảo vệ giá và giữ nguyên mức chiết khấu trong suốt chu kỳ triển khai thi công. Về chính sách thanh toán, chúng tôi hỗ trợ các hình thức linh hoạt cho đối tác truyền thống, công nợ minh bạch theo hợp đồng nguyên tắc. Ngoài ra, chính sách đổi trả hàng hóa linh hoạt áp dụng cho các sản phẩm chưa qua sử dụng, nắp máng chưa bóc nilon bảo vệ, giúp xưởng của bạn an tâm hơn nếu lỡ tính toán dôi dư sai lệch khối lượng trong quá trình bóc tách bản vẽ thiết kế.



7. Các câu hỏi thường gặp

Trong quá trình cung cấp vật tư kỹ thuật cho hàng nghìn dự án tủ bảng điện khắp khu vực miền nam, đội ngũ kỹ sư của Thiết bị điện Tiến Duy thường xuyên nhận được những thắc mắc chung từ phía người trực tiếp thi công. Dưới đây là tổng hợp giải đáp cho những câu hỏi phổ biến nhất, giúp bạn hiểu rõ hơn về sản phẩm máng nhựa Chaer trước khi đặt hàng.

Hỏi: Chiều dài tiêu chuẩn của máng nhựa Chaer là bao nhiêu mét?

Đáp: Các loại máng cáp nhựa tủ điện chính hãng Chaer hiện nay thường được đóng gói và phân phối với chiều dài tiêu chuẩn là 1.7 mét hoặc 2.0 mét cho mỗi cây. Kích thước này được tính toán kỹ lưỡng nhằm tối ưu hóa chi phí vận chuyển, giảm thiểu khả năng gãy vỡ, đồng thời rất vừa vặn cho các khổ tấm panel tủ điện tiêu chuẩn trên thị trường.

Hỏi: Có cần dùng dụng cụ chuyên dụng để bẻ răng lược máng nhựa không?

Đáp: Nhờ thiết kế các đường khứa (score line) thông minh ở chân mỗi nan, bạn hoàn toàn có thể dùng tay không để bẻ gãy răng lược một cách dễ dàng. Tuy nhiên, để đảm bảo vết bẻ phẳng phiu nhất, không để lại ba vớ sắc nhọn làm xước dây điện, chúng tôi khuyến cáo các xưởng nên trang bị kìm cắt máng chuyên dụng để thao tác nhanh và mang tính thẩm mỹ cao nhất.

Hỏi: Khi mua máng nhựa tại Thiết bị điện Tiến Duy, sản phẩm đã bao gồm nắp đậy chưa?

Đáp: Chắc chắn rồi. Tất cả các đơn giá sỉ máng nhựa tủ điện mà Tiến Duy báo giá cho khách hàng đều là giá trọn bộ, đã bao gồm cả phần đế chữ U và nắp đậy đi kèm. Bạn không phải trả thêm bất kỳ chi phí phát sinh nào cho phần nắp đậy. Hơn nữa, nắp đậy của máng Chaer được bọc sẵn một lớp nilon mỏng chống xước, giúp sản phẩm luôn giữ được độ sáng bóng cho đến khi hoàn thiện bàn giao tủ.

Hỏi: Kho Tiến Duy có hỗ trợ cắt ngắn máng nhựa theo kích thước yêu cầu không?

Đáp: Hiện tại, để đảm bảo tính nguyên đai nguyên kiện và cấu trúc đóng gói hộp từ nhà máy, kho hàng của chúng tôi chỉ xuất bán theo đơn vị quy chuẩn là cây (1.7m hoặc 2m) hoặc theo thùng. Việc cắt gọt đo đạc chi tiết sẽ do các kỹ thuật viên tại xưởng sản xuất tủ điện của quý khách trực tiếp thực hiện bằng máy cắt bàn để đảm bảo độ chính xác vừa vặn nhất với bản vẽ.

Để nhận ngay bảng báo giá sỉ máng nhựa tủ điện cập nhật mới nhất với mức chiết khấu hấp dẫn cho dự án, quý khách vui lòng liên hệ ngay với tổng kho Thiết bị điện Tiến Duy qua hotline 0904 633 863 hoặc theo bất cứ 1 thông tin nào bên dưới:

• Địa chỉ: 21/7 QL22, Trung Chánh 2, Hóc Môn, Hồ Chí Minh (Xem bản đồ)
• Điện thoại: 0901.104.836 (Kinh doanh)
• Email: salestienduy@gmail.com
