Tại các trung tâm sản xuất công nghiệp quy mô lớn thuộc siêu đô thị TP.HCM, việc thiết kế mạch điều khiển an toàn cho hệ thống máy móc là ưu tiên số một của giới kỹ sư. Để đóng cắt các khối khởi động từ công suất lớn cho động cơ, chúng ta hiếm khi đấu nối trực tiếp tín hiệu từ nút nhấn hay bộ lập trình PLC mà thường phải đi qua một thiết bị chuyển tiếp. Đó chính là relay trung gian. Phụ kiện nhỏ bé này không chỉ giúp khuếch đại dòng điện mà còn đóng vai trò như một “tấm khiên” bảo vệ các bộ điều khiển trung tâm đắt tiền khỏi nguy cơ sụt áp hay ngắn mạch.

1. Relay trung gian là gì trong hệ thống điều khiển điện?

Trong các hệ thống tự động hóa công nghiệp hiện đại, việc kiểm soát dòng điện lớn luôn đòi hỏi một cơ chế đóng cắt gián tiếp để đảm bảo an toàn tối đa cho người vận hành và thiết bị máy móc. Thay vì dùng tay gạt trực tiếp các cầu dao điện áp cao, kỹ sư thiết kế sẽ sử dụng các mạch điều khiển chạy ở điện áp thấp (như 24VDC) để phát tín hiệu. Khối phụ kiện tủ điện tự động hóa này chính là mắt xích liên kết giữa tín hiệu điều khiển công suất nhỏ và cơ cấu chấp hành công suất lớn. Hiểu một cách đơn giản, nó hoạt động như một công tắc điện từ, dùng một dòng điện rất nhỏ để đóng mở các tiếp điểm chịu được dòng điện lớn hơn gấp nhiều lần.

1.1. Cấu tạo cơ bản và nguyên lý hoạt động của từ trường

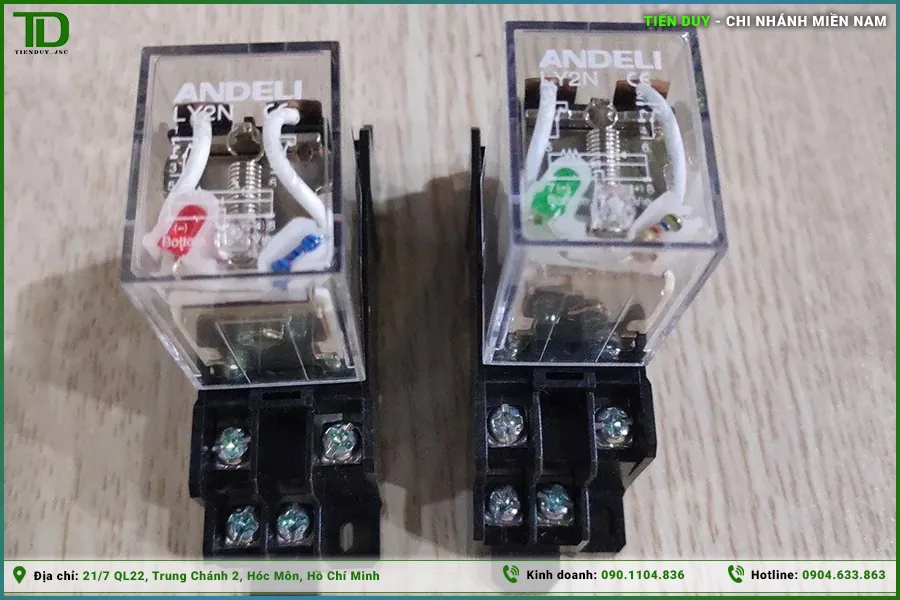

Mọi dòng rơ le trung gian trên thị trường đều được chế tạo dựa trên nguyên lý điện từ học cơ bản. Cấu tạo bên trong của thiết bị bao gồm một cuộn dây đồng (cuộn coil) quấn quanh một lõi sắt từ, một ngàm cơ khí liên kết với hệ thống lò xo phản hồi và các lá tiếp điểm dẫn điện bằng kim loại. Khi người dùng cấp đúng mức điện áp định mức vào hai đầu cuộn coil, dòng điện chạy qua sẽ sinh ra một từ trường mạnh, biến lõi sắt thành một nam châm điện. Lực từ này đủ lớn để thắng được lực đàn hồi của lò xo, hút ngàm cơ khí di chuyển xuống. Chuyển động này kéo theo các tiếp điểm động chạm vào các tiếp điểm tĩnh đối với cực thường mở, hoặc tách rời khỏi nhau đối với cực thường đóng, qua đó làm thay đổi trạng thái của mạch điện bên ngoài.

1.2. Vị trí đấu nối chuẩn trong bản vẽ mạch tự động hóa

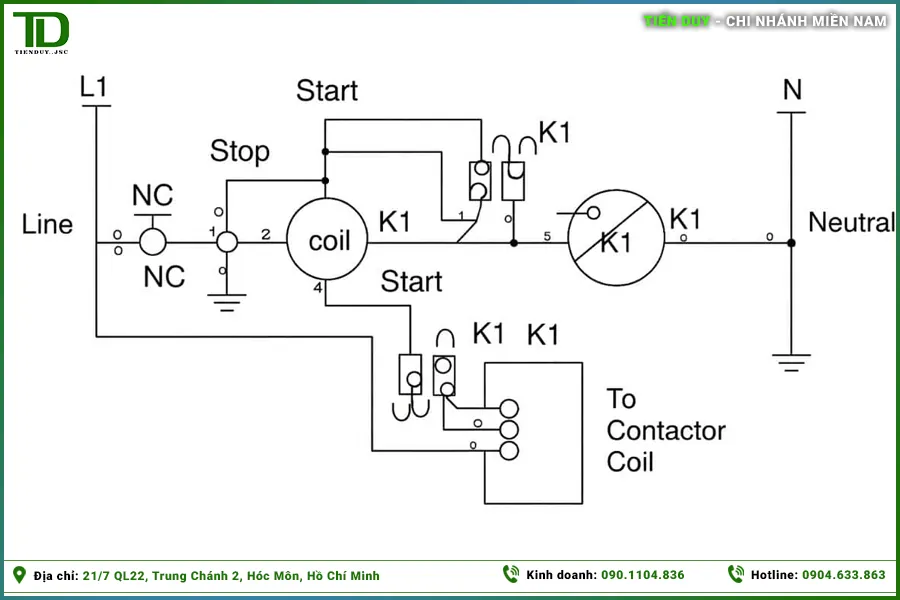

Nếu bạn quan sát một bản vẽ thiết kế tủ điện tiêu chuẩn, bạn sẽ luôn thấy vị trí của rơ le kính nằm ở phân khu trung gian, đứng ngay sau bộ não điều khiển (như PLC, vi điều khiển, bo mạch điện tử) và đứng ngay trước cơ cấu chấp hành (như khởi động từ, van điện từ khí nén, động cơ bước). Tín hiệu ngõ ra từ PLC sẽ được nối thẳng vào hai chân nguồn của cuộn hút rơ le. Sau đó, nguồn điện động lực 220VAC hoặc 380VAC sẽ được đưa qua các chân tiếp điểm của rơ le này trước khi đi tới cuộn hút của mạch điều khiển khởi động từ. Cách sắp xếp phân tầng này tạo ra một ranh giới cách ly vật lý hoàn toàn giữa mạch điện áp thấp nhạy cảm và mạch điện áp cao nhiều nhiễu động.

2. Vai trò khuếch đại tín hiệu cho mạch điều khiển khởi động từ

Trong thực tế thi công, một trong những vấn đề đau đầu nhất của kỹ sư tự động hóa là sự chênh lệch về khả năng chịu tải giữa các thiết bị viễn thông và thiết bị đóng cắt động lực. Các vi mạch điện tử tinh vi không được thiết kế để trực tiếp gánh vác những tải trọng nặng nề sinh ra từ cuộn dây của các khối contactor cỡ lớn. Đây chính là lúc rơ le trung gian phát huy thế mạnh lớn nhất của mình: đóng vai trò như một bộ khuếch đại công suất tín hiệu, giúp các thiết bị điện tử siêu nhỏ có thể ra lệnh cho những cỗ máy khổng lồ hoạt động một cách mượt mà và trơn tru nhất.

2.1. Giải quyết bài toán dòng hút quá lớn của cuộn coil contactor

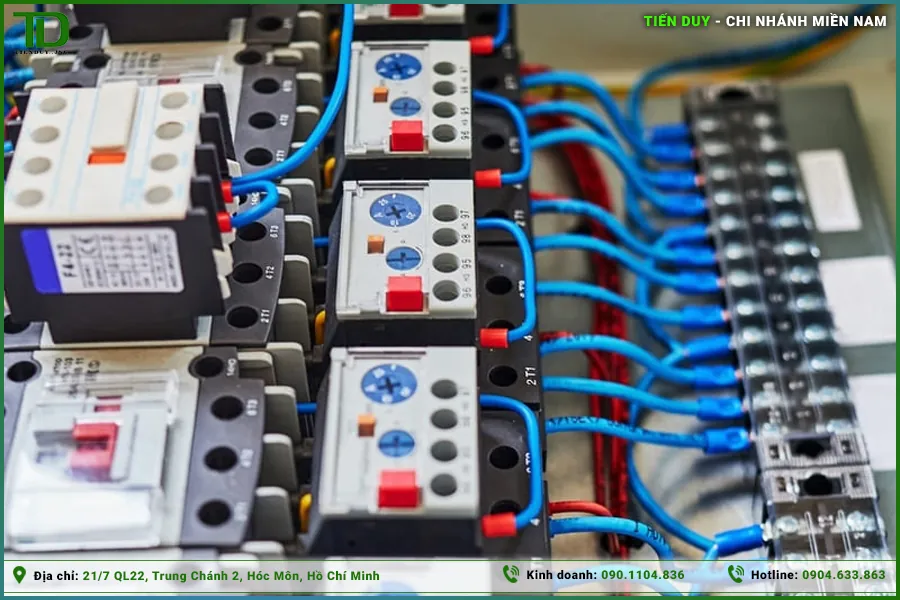

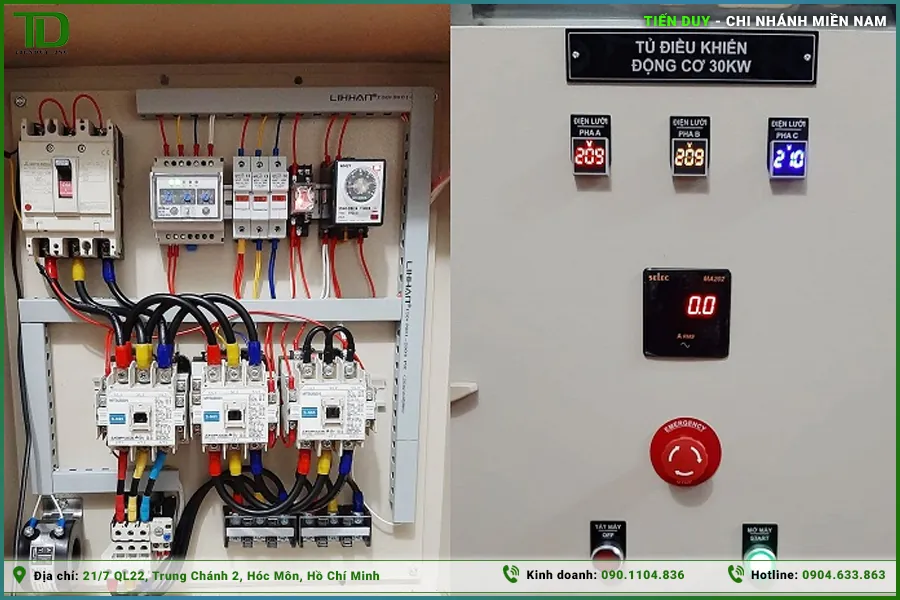

Các bộ điều khiển logic lập trình PLC thông dụng hiện nay thường có ngõ ra dạng transistor hoặc ngõ ra rơ le siêu nhỏ, với khả năng cấp dòng điện tối đa chỉ khoảng 0.5A đến 2A. Trong khi đó, cuộn hút của một bộ khởi động từ điều khiển động cơ 30kW có thể đòi hỏi dòng điện khởi động lên tới vài Ampere để thắng được lực cản của hệ thống lò xo cơ khí khổng lồ bên trong nó. Nếu bạn đấu nối trực tiếp ngõ ra PLC vào khởi động từ, dòng điện quá tải này sẽ lập tức thiêu rụi bo mạch PLC đắt tiền. Bằng cách sử dụng một rơ le kiếng, tín hiệu 0.5A từ PLC chỉ cần cấp cho cuộn hút nhỏ bé của rơ le, nơi thường chỉ tiêu thụ khoảng 30mA đến 50mA. Sau đó, phần tiếp điểm chịu dòng 10A của rơ le sẽ đảm nhận nhiệm vụ gánh dòng khởi động khổng lồ của contactor, giải quyết triệt để bài toán thiếu hụt công suất.

2.2. Đóng vai trò như “tấm khiên” bảo vệ ngõ ra của bộ điều khiển PLC

Ngoài việc khuếch đại dòng điện, relay trung gian còn là một rào chắn cách ly cực kỳ hiệu quả để bảo vệ an toàn cho toàn bộ hệ thống điều khiển trung tâm. Khi một cuộn hút của khởi động từ ngắt điện đột ngột, từ trường sụp đổ sẽ sinh ra một sức điện động cảm ứng dội ngược lại đường dây tín hiệu. Điện áp dội ngược này có thể lên tới hàng ngàn volt trong tích tắc, đủ sức đánh thủng các linh kiện bán dẫn bên trong khối xử lý trung tâm. Khi có rơ le kiếng đứng ở giữa, hiện tượng phóng điện này chỉ tác động lên phần tiếp điểm cơ khí của rơ le, hoàn toàn không thể vượt qua khoảng không gian cách ly để đi vào cuộn coil truyền về PLC. Nếu xảy ra sự cố chạm chập hoặc quá dòng phía tải, rơ le sẽ là thiết bị hy sinh đầu tiên, giúp cứu lấy khối điều khiển trung tâm có giá trị kinh tế lớn hơn gấp hàng trăm lần.

3. Khả năng chia cắt và nhân bản tín hiệu lệnh

Trong những hệ thống máy móc phức tạp tại các phân xưởng cơ khí thuộc siêu đô thị TP.HCM, một nút nhấn khởi động hoặc một lệnh từ PLC thường không chỉ kích hoạt một thiết bị duy nhất. Cùng một thời điểm, tín hiệu đó có thể phải vừa bật động cơ, vừa bật đèn báo, vừa gửi phản hồi về hệ thống máy tính giám sát tại phòng điều khiển. Nếu chỉ dùng các điểm đấu nối thông thường, việc phân chia tín hiệu này sẽ gây ra tình trạng sụt áp hoặc nhiễu chéo làm sai lệch dữ liệu. Khối phụ kiện này cung cấp một giải pháp cơ khí tuyệt vời để nhân bản lệnh điều khiển mà vẫn đảm bảo tính độc lập tuyệt đối giữa các mạch điện với nhau.

3.1. Tạo ra nhiều tiếp điểm phụ (NO/NC) từ một tín hiệu duy nhất

Đặc điểm cấu tạo ưu việt của relay trung gian là chúng sở hữu nhiều cặp tiếp điểm hoạt động đồng thời khi cuộn coil được cấp điện. Ví dụ, với một relay 14 chân, bạn sẽ có tổng cộng 4 cặp tiếp điểm độc lập, mỗi cặp gồm một chân chung, một chân thường mở và một chân thường đóng. Khi hệ thống xuất ra một tín hiệu điện áp duy nhất 24VDC, cả 4 cặp tiếp điểm này sẽ chuyển trạng thái cùng một lúc. Kỹ sư có thể dùng cặp số 1 để đóng khởi động từ bơm nước, cặp số 2 để bật còi cảnh báo, cặp số 3 để mở van khí nén và cặp số 4 để gửi tín hiệu xác nhận về trung tâm. Nhờ đó, một lệnh đơn lẻ được nhân bản thành 4 lệnh độc lập, không hề có sự chia sẻ điện áp hay giao thoa nhiễu sóng giữa các tải khác nhau.

3.2. Ứng dụng quan trọng trong mạch liên động chéo an toàn

Tính năng đa tiếp điểm này còn được ứng dụng rộng rãi để thiết kế các mạch liên động cơ điện, nhằm ngăn chặn các thao tác sai lầm của công nhân gây đoản mạch hệ thống. Trong mạch điều khiển khởi động từ dùng để đảo chiều động cơ (chạy thuận và chạy nghịch), kỹ sư bắt buộc phải dùng tiếp điểm thường đóng của rơ le chạy thuận đấu nối tiếp vào mạch điều khiển của rơ le chạy nghịch, và ngược lại. Khi động cơ đang quay thuận, tiếp điểm thường đóng này mở ra, cắt đứt hoàn toàn nguồn điện cấp cho mạch quay nghịch. Dù người vận hành có vô tình ấn nhầm nút chạy nghịch, hệ thống vẫn trơ ra không phản hồi, loại trừ hoàn toàn nguy cơ hai khởi động từ đóng cùng lúc gây chập nổ các pha điện lực.

4. Các dòng relay trung gian phổ biến cho xưởng cơ điện

Để đáp ứng nhu cầu đa dạng của hàng ngàn chuẩn máy móc công nghiệp khác nhau, các nhà sản xuất vật tư tủ bảng điện đã phát triển một hệ sinh thái rơ le vô cùng phong phú. Chúng khác nhau về kích thước vật lý, khả năng chịu tải của tiếp điểm và điện áp hoạt động. Tại kho vật tư của Thiết bị điện Tiến Duy, chúng tôi nhận thấy các xưởng lắp ráp thường xuyên bóc tách bản vẽ và sử dụng các chuẩn thông dụng sau đây để đảm bảo tính đồng bộ, dễ dàng thay thế bảo trì về sau.

4.1. Phân loại theo số chân tiếp điểm (8 chân, 11 chân, 14 chân)

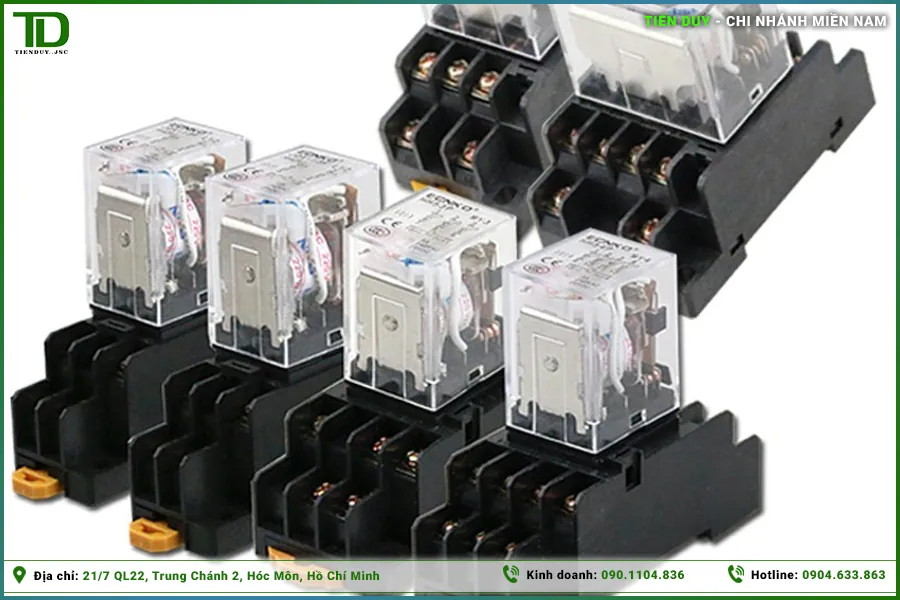

Cách phân loại phổ biến nhất mà dân kỹ thuật thường dùng là đếm số lượng chân cắm dưới đáy rơ le. Loại 8 chân thường cung cấp 2 cặp tiếp điểm độc lập, rất phù hợp cho các mạch điều khiển đơn giản như bật tắt động cơ bơm nước hoặc hệ thống chiếu sáng. Loại 11 chân cung cấp 3 cặp tiếp điểm, được ưu tiên cho các mạch yêu cầu thêm một đường tín hiệu báo lỗi hoặc trạng thái. Đa năng và được ứng dụng dày đặc nhất trong các tủ PLC tự động hóa chính là relay 14 chân, mang đến 4 cặp tiếp điểm. Loại này giúp kỹ sư thoải mái trích xuất tín hiệu, làm mạch duy trì, liên động chéo và cảnh báo mà không lo cạn kiệt số lượng cổng kết nối phần cứng.

4.2. Lựa chọn điện áp cuộn coil phù hợp (24VDC, 220VAC)

Bên cạnh việc xác định số chân, việc chọn đúng điện áp định mức cho cuộn coil là yếu tố quyết định thiết bị có hoạt động an toàn hay không. Nếu hệ thống điều khiển của bạn sử dụng bộ lập trình PLC hoặc bo mạch vi điều khiển, bắt buộc bạn phải chọn rơ le trung gian có cuộn hút sử dụng điện áp 24VDC. Điện áp một chiều an toàn này giúp triệt tiêu nhiễu điện từ và tương thích hoàn toàn với các linh kiện bán dẫn. Ngược lại, nếu tủ điện của bạn là loại điều khiển cơ học truyền thống, sử dụng trực tiếp nút nhấn, công tắc hành trình hoặc phao điện để kích hoạt hệ thống, bạn nên chọn loại rơ le có cuộn coil 220VAC. Việc sử dụng chung điện áp với lưới điện sẽ giúp đơn giản hóa cấu trúc mạch, tiết kiệm chi phí mua sắm thêm bộ nguồn tổ ong chuyển đổi điện áp.

5. Hướng dẫn đấu nối và nhận biết lỗi thường gặp trên thiết bị

Việc thi công hệ thống điều khiển tự động hóa đòi hỏi sự tỉ mỉ và độ chính xác cực cao, bởi chỉ một sơ suất nhỏ trong khâu đấu dây cũng có thể làm sai lệch toàn bộ logic hoạt động của máy. Rơ le trung gian thường không được hàn trực tiếp lên dây dẫn mà phải thông qua một thiết bị trung gian khác là chân đế gài. Quá trình lắp ráp và bảo trì cần tuân thủ các quy tắc kỹ thuật ngặt nghèo để tăng tối đa tuổi thọ cho các lá kim loại dẫn điện bên trong khối phụ kiện này.

5.1. Kỹ thuật cắm chân đế socket và đi dây chống nhiễu

Khi tiến hành lắp ráp thực tế, phần chân đế sẽ được gá cố định lên thanh ray cài thiết bị trên mặt panel, và toàn bộ hệ thống dây cáp tín hiệu sẽ được vặn chặt vào các ốc siết của chân đế này. Rơ le kính chỉ đơn thuần là cắm ngàm vào phía trên mặt đế để lấy điện. Ưu điểm tuyệt vời của thiết kế này là khi rơ le bị hỏng, thợ bảo trì chỉ cần rút nó ra và cắm một linh kiện mới vào mà không phải tháo gỡ bất kỳ sợi dây nào, giảm thiểu rủi ro đấu nhầm dây. Trong quá trình đấu dây cuộn coil, đặc biệt là loại 24VDC, kỹ thuật viên nên gắn thêm một đi ốt dập xung ngược đấu song song với hai cực cuộn hút. Linh kiện này sẽ hấp thụ toàn bộ dòng điện cảm ứng sinh ra khi ngắt mạch, triệt tiêu tia lửa điện và bảo vệ sự bền bỉ cho ngõ ra của thiết bị điều khiển phía trước.

5.2. Dấu hiệu nhận biết tiếp điểm bị mô ve hoặc cuộn hút bị om

Phần lớn các loại rơ le công nghiệp hiện nay đều sử dụng lớp vỏ bằng nhựa trong suốt, giúp người thợ điện dễ dàng quan sát trạng thái bên trong bằng mắt thường mà không cần tháo rời. Nếu bạn thấy phần nhựa quanh các lá tiếp điểm bị ám đen, hoặc có tia lửa lóe sáng mạnh mỗi khi thiết bị chuyển mạch, đó là dấu hiệu chắc chắn tiếp điểm đã bị mô ve và tăng điện trở bề mặt. Trong trường hợp đã cấp đúng nguồn điện nhưng thiết bị không nhảy lẫy cơ khí, bạn có thể dùng đồng hồ vạn năng đo điện trở hai chân cuộn coil. Nếu đồng hồ chỉ vô cực, cuộn đồng bên trong đã bị đứt do hoạt động quá tải nhiệt hoặc điện áp cấp vào không ổn định. Khi gặp những dấu hiệu này, việc thay thế một thiết bị mới nguyên khối là phương án đảm bảo độ tin cậy và mang tính kinh tế cao nhất.

6. Địa chỉ phân phối relay trung gian chính hãng tại siêu đô thị TP.HCM

Sự vận hành trơn tru của một dây chuyền tự động hóa trị giá hàng tỷ đồng đôi khi lại phụ thuộc vào độ tin cậy của những linh kiện trị giá chỉ vài chục ngàn đồng. Việc mua phải hàng giả, hàng nhái kém chất lượng có thể khiến cuộn hút bị chập cháy, tiếp điểm dính chặt gây hư hỏng lan truyền đến tận bộ não PLC trung tâm, làm tê liệt toàn bộ nhà xưởng. Do đó, việc thiết lập đối tác cung ứng vật tư với những nhà phân phối thiết bị điện công nghiệp uy tín, có năng lực thẩm định chất lượng đầu vào là nhiệm vụ quan trọng hàng đầu đối với mọi giám đốc xưởng cơ điện.

Thiết bị điện Tiến Duy tự hào là một trong những đơn vị phân phối phụ kiện tủ bảng điện, linh kiện tự động hóa uy tín bậc nhất tại khu vực phía nam. Kho hàng của chúng tôi luôn dự trữ sẵn số lượng lớn các chuẩn rơ le từ 8 chân, 11 chân đến relay 14 chân, phục vụ mọi cấp điện áp điều khiển thông dụng nhất trên thị trường. Không chỉ cam kết cung cấp các sản phẩm chính hãng từ những thương hiệu uy tín với đầy đủ chứng nhận chất lượng, chúng tôi còn mang đến chính sách giá sỉ tận gốc cho các dự án lắp ráp quy mô lớn. Đội ngũ kỹ thuật viên am hiểu sâu sắc về thiết kế hệ thống của Thiết bị điện Tiến Duy luôn sẵn sàng tư vấn, hỗ trợ bạn bóc tách bản vẽ và lựa chọn mã hàng chuẩn xác nhất, đảm bảo tính ổn định tuyệt đối cho cỗ máy của bạn.
