Relay bảo vệ pha ILEC (mã VPR-A2-380/3L) là thiết bị giám sát điện áp 3 pha 380V/400V, chuyên bảo vệ hệ thống khỏi các sự cố quá áp (dải chỉnh 400-510V), thấp áp (260-370V), mất pha và ngược pha. Thiết bị tích hợp 4 đèn báo (UV, OV, PS, OUT), cho phép chỉnh thời gian tác động và reset từ 0.1 – 20 giây, ngõ ra 1 C/O (5A), gắn DIN rail 35mm, ứng dụng bảo vệ động cơ, máy nén và cẩu trục.



1. Khái niệm và thông số kỹ thuật của Relay bảo vệ pha ILEC

Việc nắm vững các khái niệm nền tảng là bước đầu tiên để kỹ sư thiết kế mạch điện an toàn và hiệu quả. Dưới đây là những định nghĩa và thông số cốt lõi mà phòng vật tư cần đặc biệt lưu tâm.

1.1. Định nghĩa thiết bị giám sát điện áp ba pha

Relay bảo vệ pha ILEC là một thiết bị điện tử chuyên dụng được thiết kế để giám sát liên tục chất lượng nguồn điện ba pha đầu vào. Chức năng chính của nó là phát hiện kịp thời các sự cố bất thường như mất pha, ngược pha, quá áp hoặc sụt áp trên lưới điện. Ngay khi phát hiện lỗi, thiết bị sẽ lập tức xuất tín hiệu ngắt mạch điều khiển để dừng hệ thống máy móc đang vận hành. Nhờ cơ chế can thiệp nhanh chóng này, các động cơ đắt tiền được bảo vệ an toàn khỏi nguy cơ cháy nổ do hoạt động trong điều kiện điện áp không đạt chuẩn. Đây được xem là chốt chặn an ninh đầu tiên và quan trọng nhất trong mọi tủ điện động lực công nghiệp.

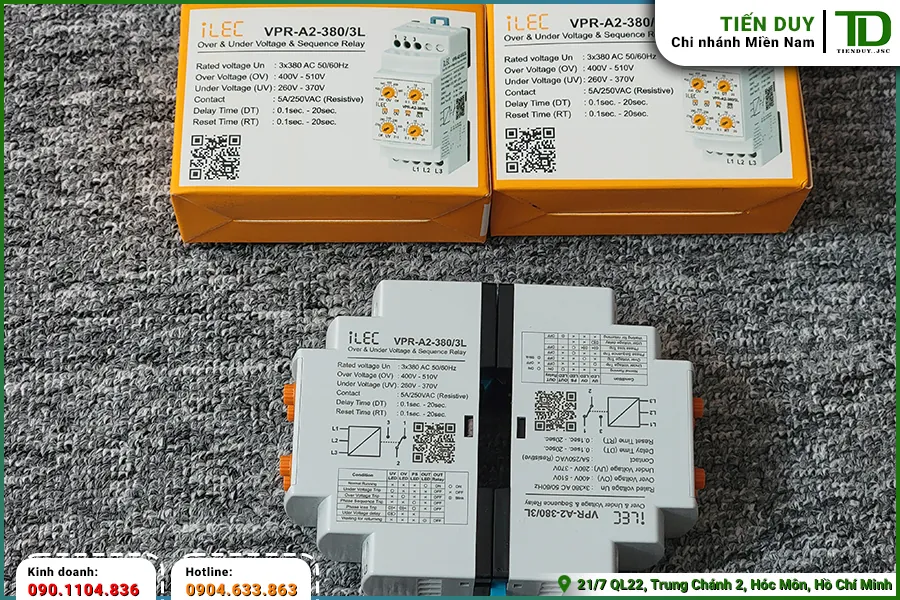

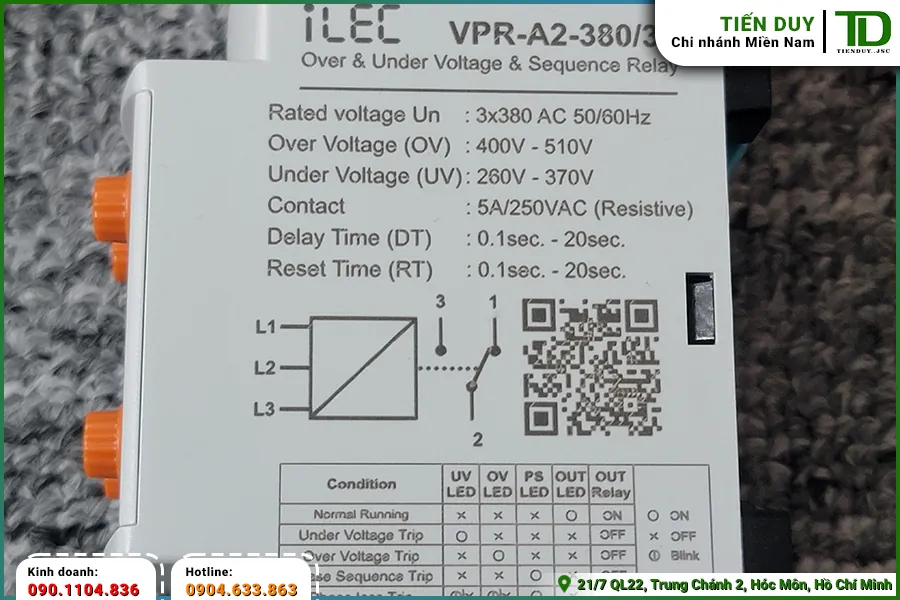

1.2. Phân tích thông số định mức trên mã hàng VPR-A2-380/3L

Mã hàng VPR-A2-380/3L là đại diện tiêu biểu nhất cho dòng rơ le bảo vệ pha ILEC đang được ứng dụng rộng rãi tại các nhà máy. Thiết bị được thiết kế để hoạt động ổn định trên lưới điện ba pha có điện áp định mức 380V hoặc 400V. Ngõ ra của sản phẩm cung cấp một tiếp điểm chuyển đổi (C/O) với khả năng chịu dòng tải lên đến 5A ở mức điện áp 250VAC. Về mặt cơ khí, vỏ ngoài được đúc từ nhựa chống cháy chất lượng cao kết hợp với ngàm kẹp tiêu chuẩn để gắn trực tiếp lên thanh DIN rail 35mm.

Việc hiểu rõ các thông số kỹ thuật này giúp kỹ sư dễ dàng lên danh mục vật tư chính xác cho từng dự án cụ thể. Dưới đây là một số thông số mở rộng cần lưu ý khi thiết kế mạch:

• Dải chỉnh quá điện áp cho phép cài đặt linh hoạt từ 400V đến 510V.
• Dải chỉnh thấp áp hỗ trợ bảo vệ thiết bị trong khoảng từ 260V đến 370V.
• Thời gian tác động và thời gian reset đều có thể điều chỉnh từ 0.1 đến 20 giây.
• Thiết bị không yêu cầu cấp nguồn phụ mà lấy trực tiếp nguồn nuôi từ các pha giám sát.



2. Đặc điểm cấu tạo và cơ chế hoạt động của rơ le bảo vệ pha

Việc mổ xẻ cấu tạo bên trong sẽ giúp chúng ta hiểu rõ hơn về độ nhạy bén của thiết bị giám sát này. Nguyên lý làm việc dựa trên vi mạch xử lý tín hiệu số mang lại độ chính xác tuyệt đối.

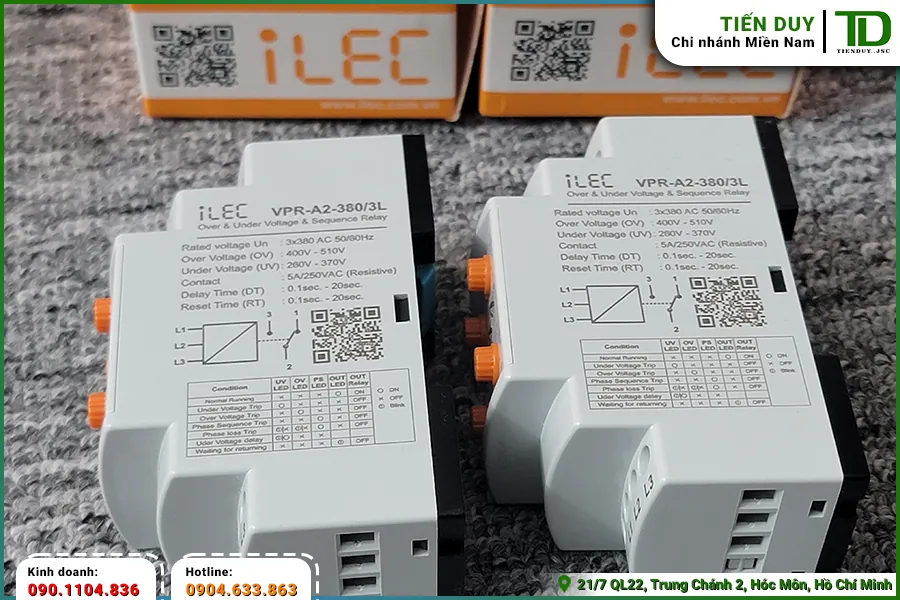

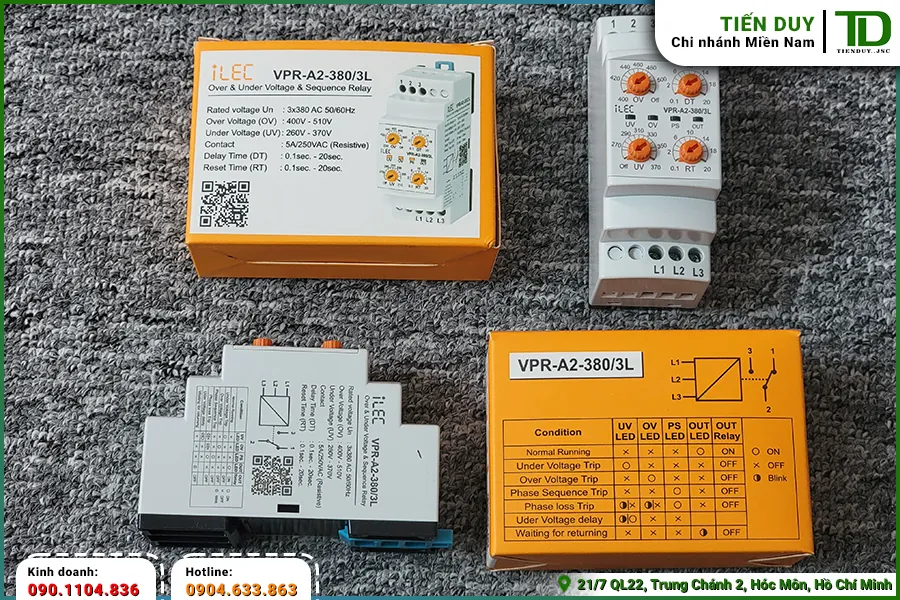

2.1. Hệ thống đèn báo trạng thái UV, OV, PS và OUT

Mặt trước của thiết bị được trang bị một hệ thống đèn LED trực quan giúp người vận hành dễ dàng chẩn đoán tình trạng lưới điện. Đèn báo UV (Under Voltage) sẽ sáng lên để cảnh báo khi điện áp của một hoặc nhiều pha tụt xuống dưới ngưỡng cài đặt. Ngược lại, đèn OV (Over Voltage) sẽ kích hoạt khi phát hiện điện áp tăng vọt vượt mức an toàn cho phép. Sự phân định rõ ràng này giúp thợ bảo trì nhanh chóng khoanh vùng nguyên nhân sự cố mà không cần dùng đến đồng hồ đo phức tạp.

Bên cạnh đó, đèn báo PS (Phase Sequence) đóng vai trò giám sát thứ tự pha và tình trạng mất pha của nguồn cấp. Khi lưới điện hoạt động bình thường và đúng thứ tự, đèn báo OUT sẽ sáng lên đồng thời tiếp điểm ngõ ra đóng lại để cho phép hệ thống chạy. Nếu bất kỳ đèn cảnh báo lỗi nào (UV, OV, PS) nhấp nháy, đèn OUT sẽ lập tức tắt và tiếp điểm ngõ ra mở ra để ngắt mạch điều khiển. Hệ thống chỉ thị đa nhiệm này biến Relay bảo vệ pha ILEC thành một trung tâm giám sát điện năng thu nhỏ ngay trên mặt panel tủ điện.



2.2. Cơ chế phát hiện sự cố mất pha và ngược pha

Sự cố mất pha xảy ra khi một trong ba dây pha bị đứt hoặc cầu chì tổng bị nổ, dẫn đến tình trạng động cơ chạy bằng hai pha còn lại. Vi mạch điện tử bên trong mã hàng VPR-A2-380/3L sẽ liên tục so sánh biên độ điện áp giữa các pha với nhau để phát hiện sự mất cân bằng này. Đồng thời, thuật toán nhận diện góc lệch pha sẽ ngay lập tức phát hiện ra tình trạng đấu ngược thứ tự dây dẫn sau khi sửa chữa trạm biến áp. Ngay khi góc lệch pha không đạt chuẩn 120 độ theo đúng trình tự, thiết bị sẽ khóa vĩnh viễn tiếp điểm ngõ ra cho đến khi thứ tự dây được đảo lại chính xác. Cơ chế bảo vệ kép này giúp loại bỏ hoàn toàn nguy cơ động cơ quay ngược chiều gây gãy vỡ cơ khí.



2.3. Khả năng điều chỉnh thời gian tác động và reset

Một ưu điểm vượt trội của rơ le bảo vệ pha ILEC là khả năng tinh chỉnh thời gian trễ trước khi ra quyết định ngắt mạch. Trong môi trường công nghiệp, việc khởi động các động cơ lớn thường gây ra hiện tượng sụt áp chớp nhoáng trong vài phần mười giây. Nếu thiết bị giám sát quá nhạy, nó sẽ hiểu lầm đây là sự cố sụt áp thực sự và liên tục ngắt hệ thống một cách oan uổng. Do đó, người dùng có thể vặn núm chỉnh thời gian tác động lên mức 2 đến 3 giây để bỏ qua các xung nhiễu vô hại này.

Tương tự, thời gian phục hồi cũng có thể được cài đặt từ 0.1 đến 20 giây để tạo độ trễ an toàn trước khi đóng điện trở lại. Khi lưới điện vừa phục hồi sau sự cố, điện áp thường có xu hướng dao động không ổn định trong vài giây đầu tiên. Việc trì hoãn đóng tiếp điểm giúp bảo vệ các thiết bị đóng cắt khỏi tình trạng nhấp nhả liên tục gây hồ quang điện. Sự linh hoạt trong việc thiết lập thời gian giúp thiết bị thích nghi hoàn hảo với mọi điều kiện khắc nghiệt của lưới điện nhà máy.



3. Các trường hợp bắt buộc trả lời cho câu hỏi khi nào cần lắp?

Không phải hệ thống nào cũng yêu cầu mức độ bảo vệ khắt khe, nhưng với các phụ tải đắt tiền thì đây là thiết bị không thể thiếu. Dưới đây là những ứng dụng thực tế bắt buộc phải có sự hiện diện của thiết bị giám sát điện áp.

3.1. Bảo vệ động cơ máy nén lạnh khỏi tình trạng ngược chiều quay

Máy nén trục vít trong các hệ thống chiller làm lạnh trung tâm là những thiết bị cơ khí có giá trị cực kỳ lớn và cấu tạo phức tạp. Trục vít của máy nén được thiết kế để chỉ quay theo một chiều duy nhất nhằm nén môi chất lạnh lên áp suất cao. Nếu nguồn điện ba pha bị đấu ngược thứ tự, động cơ sẽ quay ngược chiều, làm trục vít cọ xát trực tiếp vào vỏ máy gây kẹt cứng và phá hủy hoàn toàn cụm nén. Việc lắp đặt Relay bảo vệ pha ILEC sẽ ngăn chặn triệt để thảm họa này bằng cách khóa mạch khởi động ngay từ giây đầu tiên.

Ngay cả khi hệ thống đang vận hành bình thường, sự cố đứt cáp ngầm gây mất một pha cũng là mối đe dọa thường trực đối với máy nén. Khi chạy thiếu pha, dòng điện trên hai pha còn lại sẽ tăng vọt lên gấp đôi, nung nóng cuộn dây stator và làm cháy lớp vecni cách điện. Thiết bị giám sát sẽ phát hiện sự sụt giảm điện áp trên pha bị đứt và ngắt contactor tổng trước khi rơ le nhiệt kịp phản ứng. Nhờ đó, khối tài sản hàng tỷ đồng của doanh nghiệp được bảo vệ an toàn tuyệt đối trước những rủi ro từ lưới điện.



3.2. Ngăn chặn cháy cuộn dây động cơ bơm do mất pha

Trong các trạm xử lý nước thải, hệ thống bơm chìm thường hoạt động liên tục 24/24 dưới môi trường khắc nghiệt. Việc đứt cầu chì một pha do quá tải cục bộ là hiện tượng xảy ra như cơm bữa tại các khu công nghiệp. Nếu không có thiết bị bảo vệ chuyên dụng, động cơ bơm sẽ tiếp tục gầm rú trong trạng thái mất pha cho đến khi bốc khói đen. Mã hàng VPR-A2-380/3L sẽ đóng vai trò như một người lính gác, lập tức cắt điện động cơ chỉ sau vài giây khi sự cố xảy ra.

Để đảm bảo tiến độ thống kê khối lượng và thi công dự án, phòng thu mua cần tìm kiếm nguồn cung cấp vật tư uy tín, sẵn hàng số lượng lớn. Quý khách hàng có thể liên hệ ngay thiết bị điện Tiến Duy qua hotline 0901.104.836 (Ms Hiền) để nhận báo giá sỉ rơ le bảo vệ pha với mức chiết khấu tốt nhất thị trường. Chúng tôi luôn sẵn sàng hỗ trợ kiểm tra tồn kho và tư vấn giải pháp giao hàng chành xe hỏa tốc cho mọi công trình. Việc chủ động nguồn hàng chất lượng sẽ giúp các nhà thầu cơ điện tránh được rủi ro chậm trễ tiến độ bàn giao cho chủ đầu tư.



3.3. Giám sát sụt áp trong hệ thống cẩu trục tải nặng

Cẩu trục nâng hạ hàng hóa trong các nhà xưởng thép đòi hỏi một momen xoắn cực lớn để giữ vững tải trọng lơ lửng trên không. Khi điện áp lưới bị sụt giảm nghiêm trọng, từ trường sinh ra trong động cơ sẽ yếu đi, làm mất khả năng hãm phanh và gây tuột tải rất nguy hiểm. Thiết bị giám sát điện áp sẽ liên tục đo lường biên độ nguồn cấp và kích hoạt còi báo động nếu điện áp tụt xuống dưới ngưỡng 340V. Ngay lập tức, mạch điều khiển sẽ khóa chức năng nâng hạ, yêu cầu người vận hành hạ tải xuống vị trí an toàn gần nhất.



3.4. Bảo vệ bo mạch điện tử nhạy cảm trước sự cố quá áp

Trong các dây chuyền tự động hóa hiện đại, tủ điện thường chứa rất nhiều biến tần, PLC và màn hình HMI đắt tiền. Các bo mạch điện tử này cực kỳ nhạy cảm với tình trạng điện áp dâng cao đột ngột do sét đánh hoặc lỗi điều áp từ trạm biến thế. Nếu điện áp ba pha vượt quá ngưỡng 420V, các tụ điện lọc nguồn bên trong biến tần sẽ bị nổ tung, gây tê liệt toàn bộ dây chuyền sản xuất. Relay bảo vệ pha ILEC với chức năng giám sát quá áp sẽ nhanh chóng ngắt aptomat tổng để cách ly tủ điện khỏi nguồn điện nguy hiểm.

Việc đầu tư một thiết bị giám sát nhỏ gọn mang lại hiệu quả kinh tế khổng lồ so với chi phí phải bỏ ra để thay thế các bo mạch bị cháy. Nó đóng vai trò như một chiếc cầu chì điện tử thông minh, tự động phục hồi trạng thái làm việc khi chất lượng điện năng trở lại bình thường. Các kỹ sư thiết kế luôn ưu tiên đưa thiết bị này vào danh mục vật tư bắt buộc cho mọi tủ điều khiển trung tâm. Đây là giải pháp phòng ngừa rủi ro rẻ tiền nhưng mang lại sự an tâm tuyệt đối cho cả nhà thầu lẫn chủ đầu tư.



4. Hướng dẫn cài đặt thông số trên Relay bảo vệ pha ILEC

Việc cài đặt thông số chính xác là yếu tố quyết định để thiết bị phát huy tối đa khả năng bảo vệ mà không gây gián đoạn sản xuất. Dưới đây là các bước tinh chỉnh cụ thể trên mặt thiết bị.

4.1. Tinh chỉnh ngưỡng quá áp 400 – 510V và thấp áp 260 – 370V

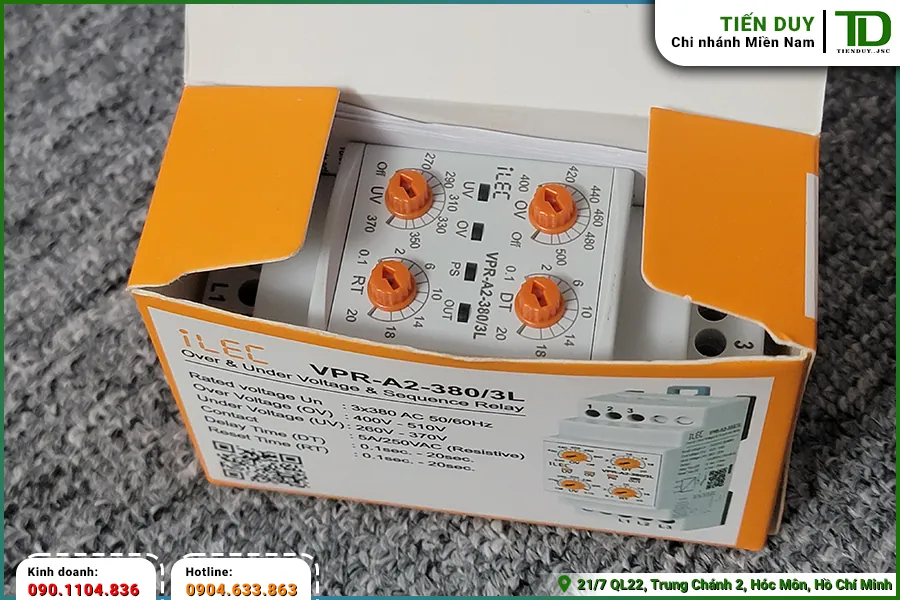

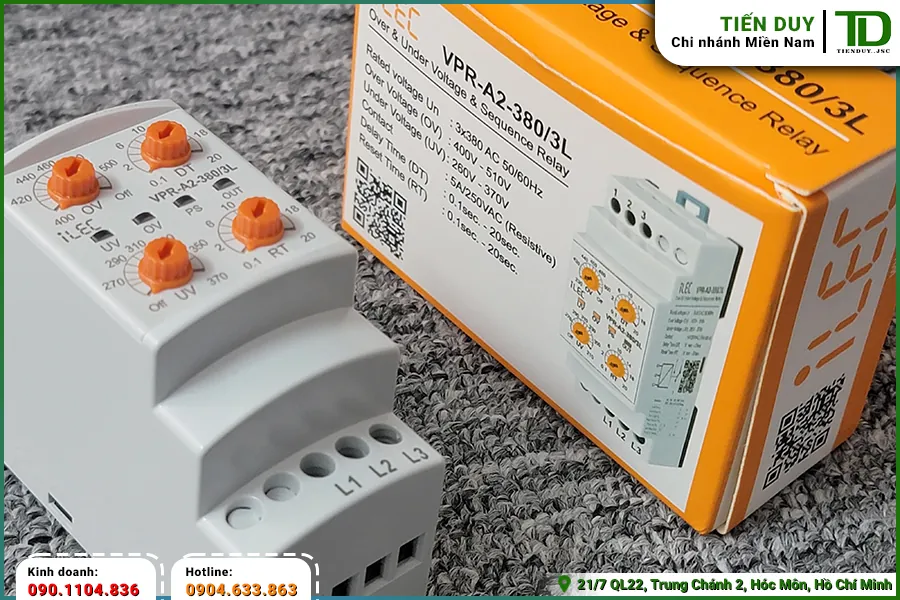

Mặt trước của mã hàng VPR-A2-380/3L được trang bị hai núm vặn độc lập để thiết lập ngưỡng điện áp bảo vệ trên và dưới. Đối với lưới điện 380V tiêu chuẩn, kỹ thuật viên thường cài đặt ngưỡng quá áp ở mức 420V để bảo vệ các linh kiện điện tử nhạy cảm. Đồng thời, ngưỡng thấp áp sẽ được vặn về mức 340V để đảm bảo động cơ không bị quá nhiệt do dòng điện tăng cao bù áp. Việc thao tác bằng tua vít dẹt nhỏ giúp quá trình hiệu chỉnh diễn ra nhanh chóng và chính xác từng vạch chia trên thang đo.



4.2. Thiết lập thời gian trễ 0.1 – 20 giây để chống nhiễu

Bên cạnh việc cài đặt ngưỡng điện áp, việc tinh chỉnh thời gian tác động là bước cực kỳ quan trọng để chống lại các tín hiệu nhiễu giả. Như đã phân tích, lưới điện công nghiệp luôn tồn tại những đợt sụt áp ngắn hạn mỗi khi khởi động các động cơ công suất lớn. Người dùng cần vặn núm chỉnh thời gian lên mức 3 đến 5 giây để rơ le bảo vệ pha ILEC bỏ qua những biến động vô hại này. Nếu cài đặt thời gian quá ngắn, hệ thống sẽ bị ngắt liên tục, gây ảnh hưởng nghiêm trọng đến năng suất của toàn bộ dây chuyền.

Việc thiết lập đúng độ trễ này sẽ triệt tiêu hoàn toàn nguy cơ dừng máy oan uổng, bảo vệ an toàn tuyệt đối cho hệ thống động lực. Trong quá trình chạy thử nghiệm, người dùng nên sử dụng đồng hồ vạn năng để kiểm chứng lại các ngưỡng điện áp thực tế tại chân thiết bị. Thực tế, Relay ILEC là một hệ sinh thái đa dạng bao gồm nhiều dòng sản phẩm từ bảo vệ điện áp, định thời gian cho đến rơ le trung gian. Tùy thuộc vào yêu cầu đặc thù của từng bài toán điều khiển, kỹ sư có thể linh hoạt kết hợp nhiều loại thiết bị để tạo ra một hệ thống bảo vệ hoàn chỉnh.



5. Những sai lầm phổ biến khi lên dự toán và đấu nối thiết bị

Dù sơ đồ nguyên lý khá đơn giản, nhưng nhiều thợ điện vẫn mắc phải những lỗi sơ đẳng khi thi công thực tế. Việc nhận diện các sai lầm này giúp nâng cao chất lượng của hệ thống tủ điện.

5.1. Bỏ qua việc kiểm tra điện áp định mức của lưới điện

Một trong những lỗi phổ biến nhất khi lên danh mục vật tư là không xác nhận rõ cấp điện áp của nhà máy trước khi đặt hàng. Nhiều khu công nghiệp cũ vẫn sử dụng lưới điện 3 pha 220V, trong khi mã hàng VPR-A2-380/3L chỉ thiết kế cho lưới 380V/400V. Nếu lắp nhầm thiết bị 380V vào lưới 220V, đèn báo thấp áp sẽ sáng liên tục và rơ le không bao giờ cho phép hệ thống khởi động.

Để tránh tình trạng đổi trả hàng hóa gây chậm tiến độ, phòng thu mua cần yêu cầu kỹ sư khảo sát kỹ thông số trạm biến áp. Dưới đây là các bước kiểm tra bắt buộc trước khi chốt phương án vật tư:

• Dùng đồng hồ VOM đo trực tiếp điện áp dây giữa các pha L1-L2, L2-L3 và L3-L1 tại tủ điện tổng.
• Xác nhận xem hệ thống có sử dụng dây trung tính hay không để chọn đúng loại rơ le 3 pha 3 dây hoặc 3 pha 4 dây.
• Đọc kỹ catalogue của nhà sản xuất để đối chiếu dải điện áp hoạt động của thiết bị với kết quả đo đạc thực tế.
• Ghi chú rõ ràng cấp điện áp lên bản vẽ sơ đồ nguyên lý để thợ thi công không bị nhầm lẫn.



5.2. Đấu nối sai thứ tự pha vào các chân tín hiệu

Lỗi cấp sai thứ tự pha L1, L2, L3 vào các chân tín hiệu của Relay bảo vệ pha ILEC là nguyên nhân khiến thiết bị báo lỗi ngay trong lần đóng điện đầu tiên. Mặc dù thiết bị có chức năng bảo vệ ngược pha, nhưng nếu thợ điện cố tình đảo dây ở phía sau contactor thay vì đảo nguồn cấp phía trước rơ le, hệ thống bảo vệ sẽ bị vô hiệu hóa. Khi đó, nếu lưới điện thực sự bị đảo pha, rơ le vẫn hiểu là bình thường nhưng động cơ lại quay ngược chiều. Để phòng tránh rủi ro này, kỹ sư thiết kế cần giám sát chặt chẽ quá trình đấu nối và yêu cầu thợ điện tuân thủ đúng sơ đồ in trên vỏ máy.



5.3. Đánh giá sai dòng tải của tiếp điểm ngõ ra 5A

Một sai lầm khác liên quan đến việc đánh giá quá cao khả năng chịu tải của tiếp điểm ngõ ra trên rơ le bảo vệ pha ILEC. Mặc dù thông số catalogue ghi rõ dòng định mức là 5A, nhưng đây chỉ là mức chịu tải đối với tải thuần trở như bóng đèn báo trạng thái. Khi điều khiển trực tiếp các tải cảm kháng lớn như cuộn hút contactor tổng công suất cao, dòng điện khởi động có thể tăng vọt làm dính tiếp điểm.

Để khắc phục, kỹ sư bắt buộc phải sử dụng thêm một rơ le kiếng trung gian để khuếch đại công suất đóng cắt. Việc bảo vệ tiếp điểm của bộ giám sát bằng rơ le phụ trợ sẽ giúp tăng tuổi thọ cho toàn bộ hệ thống điều khiển. Nếu tiếp điểm bên trong thiết bị bị cháy dính, chức năng ngắt mạch khi có sự cố sẽ hoàn toàn mất tác dụng, đẩy toàn bộ dây chuyền vào vòng nguy hiểm. Đây là nguyên tắc thiết kế kinh điển mà bất kỳ thợ điện công nghiệp nào cũng phải nằm lòng.

6. Giải pháp thống kê khối lượng vật tư tủ điện tối ưu chi phí

Để xây dựng một hệ thống tủ điện công nghiệp đạt chuẩn, việc lựa chọn vật tư đóng vai trò then chốt quyết định đến sự ổn định lâu dài. Mã hàng VPR-A2-380/3L đã chứng minh được năng lực vận hành bền bỉ qua hàng loạt dự án nhà máy tại các khu công nghiệp thuộc TP.HCM mở rộng. Sự kết hợp hoàn hảo giữa thiết kế cơ khí chắc chắn và mạch điện tử chính xác giúp thiết bị này dễ dàng chinh phục các kỹ sư khó tính nhất. Việc tiêu chuẩn hóa sử dụng bộ giám sát điện áp trong các bản vẽ thiết kế giúp doanh nghiệp đồng bộ hóa phụ tùng thay thế. Điều này mang lại lợi ích to lớn trong công tác quản lý bảo trì và giảm thiểu chi phí lưu kho vật tư.

Dưới góc độ quản trị chuỗi cung ứng, việc tìm kiếm một mã hàng có sẵn số lượng lớn và giá cả bình ổn là ưu tiên hàng đầu của phòng thu mua. Các thiết bị bảo vệ của hãng luôn đảm bảo nguồn cung dồi dào, khắc phục triệt để tình trạng đứt gãy hàng hóa thường gặp ở các thương hiệu châu Âu. Hồ sơ chứng từ CO, CQ minh bạch đi kèm sản phẩm giúp các nhà thầu cơ điện dễ dàng vượt qua các khâu nghiệm thu khắt khe của chủ đầu tư. Nhờ đó, việc lên dự toán vật tư cho mạch bảo vệ động cơ không chỉ giải quyết bài toán kỹ thuật mà còn tháo gỡ nút thắt về tiến độ cấp hàng dự án. Sự chủ động về nguồn vật tư giúp các đơn vị thi công tự tin hơn khi cam kết tiến độ bàn giao.

Tóm lại, việc am hiểu sâu sắc đặc tính kỹ thuật và nguyên lý hoạt động là cơ sở vững chắc để khai thác tối đa hiệu quả của thiết bị. Từ các hệ thống bơm nước đơn giản cho đến các dây chuyền máy nén phức tạp, rơ le bảo vệ pha luôn đóng vai trò là người gác cổng an toàn đáng tin cậy. Các kỹ sư thiết kế cần liên tục cập nhật kiến thức và đúc rút kinh nghiệm thực tiễn để tránh những sai sót không đáng có trong quá trình đấu nối. Việc ứng dụng linh hoạt các giải pháp giám sát điện năng sẽ góp phần nâng tầm chất lượng và độ an toàn cho mọi hệ thống tự động hóa công nghiệp.
