Thanh Din Rail là thanh kim loại định hình (thép cán nguội mạ kẽm hoặc hợp kim nhôm) dùng để gài các thiết bị điện. Quy chuẩn thanh Din Rail (DIN rail standards) dựa trên các tiêu chuẩn quốc tế như IEC 60715, quy định khắt khe về kích thước hình học. Các chuẩn phổ biến bao gồm Top Hat TS35 (35×7.5mm và 35x15mm), C-section TS32 và Mini TS15. Tại các khu công nghiệp thuộc TP.HCM, việc sử dụng đúng quy chuẩn thanh Din Rail giúp các kỹ sư cơ điện dễ dàng tích hợp thiết bị đóng cắt, PLC, và cầu đấu dây từ nhiều hãng khác nhau vào cùng một hệ thống tủ điện, đảm bảo độ cứng cơ học và tối ưu hóa không gian.

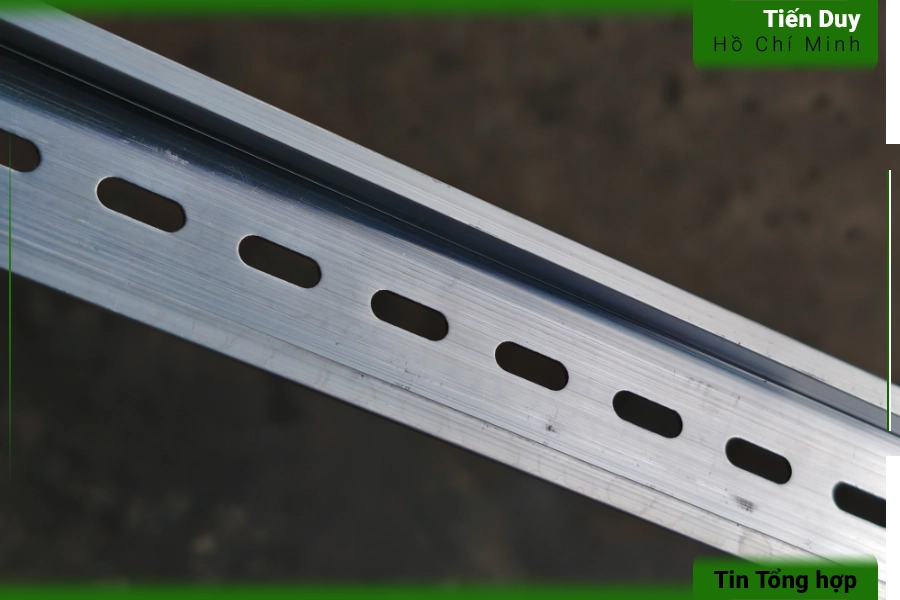

1. Tổng quan về sản phẩm thanh Din Rail tủ điện

Để hiểu rõ về các quy chuẩn thanh Din Rail, trước tiên chúng ta cần nắm bắt những thông tin cơ bản về dòng sản phẩm này. Đây là một thành phần cơ khí không thể thiếu trong quá trình lắp ráp và hoàn thiện các hệ thống điện công nghiệp hiện nay.

1.1. Khái niệm thanh Din Rail là gì?

Thanh Din Rail là một thanh kim loại định hình được thiết kế theo các tiêu chuẩn quốc tế nghiêm ngặt để phục vụ cho việc gài và cố định thiết bị điện. Tên gọi “DIN” xuất phát từ “Deutsches Institut für Normung”, tức Viện Tiêu chuẩn Đức, nơi đầu tiên ban hành các thông số kỹ thuật gốc cho sản phẩm này. Ngày nay, quy chuẩn thanh Din Rail đã được chuẩn hóa toàn cầu thông qua các bộ tiêu chuẩn như IEC 60715 hay EN 50022. Việc sử dụng thanh ray giúp các kỹ sư cơ điện dễ dàng lắp đặt hàng loạt thiết bị đóng cắt, rơ le, hoặc cầu đấu dây vào chung một bảng panel mà không cần khoan bắt vít từng món riêng lẻ. Điều này mang lại sự đồng bộ cao và tiết kiệm đáng kể thời gian thi công tại các nhà xưởng.

Trong các hệ thống tủ điều khiển hiện đại, thanh ray đóng vai trò như một bộ khung xương vững chắc để liên kết các linh kiện lại với nhau. Khi tuân thủ đúng quy chuẩn thanh Din Rail tủ điện, người dùng có thể linh hoạt thay thế hoặc nâng cấp thiết bị của nhiều thương hiệu khác nhau trên cùng một hệ thống. Cơ chế gài ngàm lò xo của các thiết bị điện tương thích hoàn hảo với biên dạng của thanh ray, đảm bảo độ bám giữ chắc chắn ngay cả trong môi trường có độ rung lắc cao. Nhờ vậy, quá trình bảo trì và khắc phục sự cố trong các dây chuyền sản xuất diễn ra nhanh chóng và an toàn hơn rất nhiều.

1.2. Đặc điểm hình dáng và thiết kế cơ bản

Về mặt hình học, thanh ray được dập vuốt tạo thành các biên dạng đặc trưng như hình mũ (Top Hat), hình chữ C hoặc hình chữ G tùy theo từng chuẩn loại. Dọc theo chiều dài của thanh thường được gia công đột lỗ sẵn (slotted) với các rãnh hình oval liên tục để thuận tiện cho việc bắt vít cố định lên tấm lưng tủ. Kích thước các lỗ đột này cũng được quy định rõ ràng trong các loại quy chuẩn thanh Din Rail, phổ biến nhất là cỡ 4.2x12mm hoặc 5.2x25mm. Thiết kế đột lỗ không chỉ giúp giảm trọng lượng tổng thể mà còn tạo ra sự linh hoạt tối đa khi căn chỉnh vị trí lắp đặt thực tế.

• Biên dạng mặt cắt ngang đồng nhất trên toàn bộ chiều dài thanh ray.
• Hai mép viền được bo tròn hoặc gập mép tinh tế để không làm xước tay kỹ sư khi thao tác.
• Bề mặt kim loại sáng bóng hoặc có màu sắc đặc trưng do lớp mạ bảo vệ chống oxy hóa.
• Độ cứng cơ học cao, chống vặn xoắn tốt khi chịu tải trọng từ các thiết bị điện gắn bên trên.

1.3. Phân loại vật liệu chế tạo phổ biến

Vật liệu chế tạo là một yếu tố quan trọng quyết định đến độ bền và khả năng chịu tải của thanh ray trong môi trường công nghiệp. Phổ biến nhất hiện nay là thép cán nguội (Steel) được xử lý bề mặt bằng phương pháp mạ kẽm hoặc mạ kẽm Crom (Zinc-chromate plated). Lớp mạ này thường mang lại màu vàng ánh kim đặc trưng, giúp chống rỉ sét hiệu quả và gia tăng độ cứng cơ học để gài các thiết bị nặng như Contactor hay PLC. Đối với các dự án yêu cầu trọng lượng nhẹ và khả năng kháng ăn mòn cao, hợp kim nhôm (Aluminium) anode hóa màu trắng tự nhiên là một sự lựa chọn thay thế hoàn hảo.

Việc lựa chọn vật liệu phụ thuộc rất lớn vào điều kiện môi trường và tải trọng thiết bị thực tế tại các khu công nghiệp thuộc TP.HCM. Nếu bạn cần lắp đặt các thiết bị đóng cắt nhẹ như MCB hay rơ le trung gian, dòng sản phẩm Thanh Din Rail Chaer bằng nhôm sẽ đáp ứng tốt yêu cầu kỹ thuật. Ngược lại, với các tủ phân phối công suất lớn chứa nhiều biến tần và bộ nguồn nặng, thanh ray sắt mạ kẽm sẽ đảm bảo độ vững chắc tuyệt đối chống lại hiện tượng võng hoặc biến dạng. Sự đa dạng về vật liệu giúp các nhà thầu cơ điện dễ dàng tối ưu hóa chi phí dự toán mà vẫn tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật.

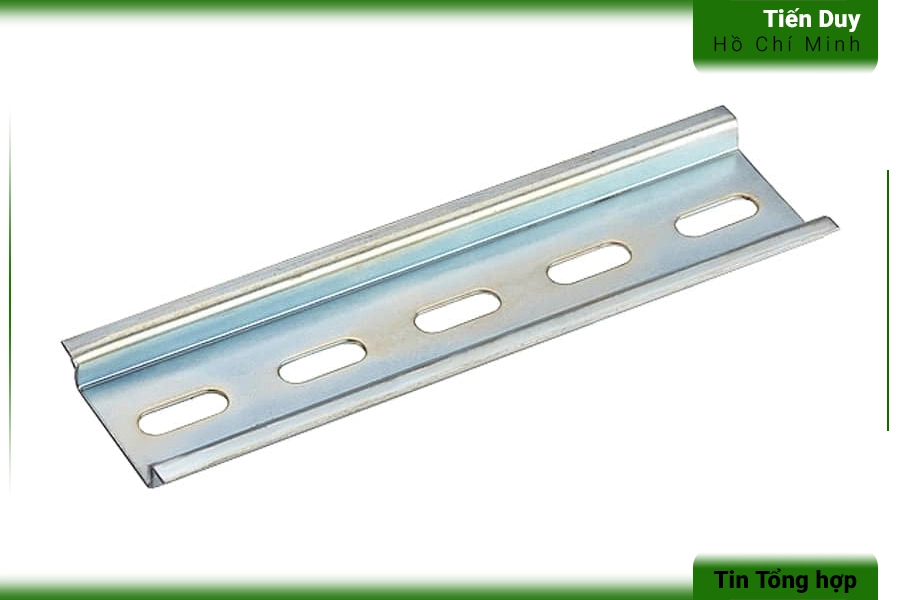

2. Các quy chuẩn thanh Din Rail loại Top Hat (TS35)

Biên dạng Top Hat (hình mũ) là thiết kế phổ biến nhất trên toàn cầu hiện nay. Các quy chuẩn thanh Din Rail thuộc nhóm này được ứng dụng rộng rãi trong hầu hết các tủ điện dân dụng lẫn công nghiệp.

2.1. Kích thước tiêu chuẩn 35×7.5mm

Chuẩn TS35 với kích thước mặt cắt ngang rộng 35mm và cao 7.5mm được xem là tiêu chuẩn vàng trong ngành sản xuất thiết bị điện. Hầu hết các nhà sản xuất linh kiện như MCB, RCBO, rơ le, và timer đều thiết kế ngàm cài mặc định theo kích thước quy chuẩn thanh Din Rail này. Độ dày của vật liệu thường dao động từ 0.9mm đến 1.0mm, đảm bảo sự cân bằng hoàn hảo giữa trọng lượng và khả năng chịu lực cơ học. Biên dạng hình mũ đối xứng giúp thiết bị bám chặt vào hai gờ mép, ngăn chặn tình trạng xê dịch khi có tác động ngoại lực.

Trong thực tế thi công, chuẩn 35×7.5mm đáp ứng tốt cho khoảng 80% nhu cầu lắp ráp các bảng mạch điều khiển thông thường. Chiều dài tiêu chuẩn được cung cấp trên thị trường thường là 1 mét hoặc 2 mét để kỹ sư tự do cắt gọt theo kích thước bản vẽ. Việc cắt thanh ray cần sử dụng máy cắt chuyên dụng hoặc kìm cộng lực để đảm bảo vết cắt phẳng, không làm móp méo biên dạng chuẩn. Khi lắp đặt, khoảng cách giữa các điểm bắt vít cố định thường được khuyến cáo từ 150mm đến 200mm để duy trì độ cứng vững tối đa cho toàn bộ hệ thống.

2.2. Kích thước mở rộng 35x15mm

Đối với các ứng dụng đòi hỏi khả năng chịu tải trọng cực lớn, chuẩn TS35 được mở rộng chiều cao lên mức 15mm. Quy chuẩn thanh Din Rail này giữ nguyên chiều rộng 35mm để tương thích với ngàm gài của thiết bị, nhưng gia tăng đáng kể độ sâu của biên dạng hình mũ. Độ dày vật liệu của loại ray 35x15mm thường đạt mức 1.5mm hoặc thậm chí 2.3mm đối với các loại thép đặc biệt. Cấu trúc này tạo ra mô-men quán tính lớn hơn rất nhiều, giúp thanh ray chống lại hiện tượng uốn cong khi phải gánh vác các khối thiết bị nặng nề.

Ứng dụng chủ lực của chuẩn 35x15mm là làm giá đỡ cho các bộ khởi động từ (Contactor) công suất lớn, biến tần, hoặc các khối cầu đấu dây chịu dòng cao. Trong các tủ điện động lực tại nhà máy, độ rung động sinh ra khi đóng cắt thiết bị là rất lớn, đòi hỏi thanh ray phải cực kỳ cứng cáp. Việc sử dụng sai quy chuẩn thanh Din Rail tủ điện ở các vị trí này có thể dẫn đến tình trạng bung ngàm thiết bị, gây chập cháy nguy hiểm. Do đó, các kỹ sư thiết kế luôn phải tính toán kỹ lưỡng tải trọng tĩnh và động để chỉ định đúng loại ray 15mm sâu cho các dự án trọng điểm.

2.3. Thiết kế đột lỗ (Slotted) và không đột lỗ

Dựa trên phương thức gia công, chuẩn TS35 được chia thành hai phiên bản chính là đột lỗ sẵn (Slotted) và không đột lỗ (Unslotted). Phiên bản đột lỗ sở hữu các rãnh oval chạy dọc theo trục tâm, mang lại sự tiện lợi tối đa khi kỹ sư cần bắt vít cố định lên mặt bích tủ điện. Các rãnh này cho phép dung sai xê dịch nhỏ để căn chỉnh vị trí thanh ray cho thẳng hàng trước khi siết chặt ốc. Đây là thiết kế được ưa chuộng nhất trên thị trường nhờ khả năng rút ngắn đáng kể thời gian thi công cơ khí.

• Cung cấp độ cứng cơ học và khả năng chống vặn xoắn cao nhất do cấu trúc kim loại liền khối không bị gián đoạn.
• Thích hợp để sử dụng làm thanh cái nối đất (Grounding busbar) khi cần diện tích tiếp xúc điện tối đa.
• Đòi hỏi kỹ sư phải tự khoan lỗ tại các vị trí mong muốn, tốn nhiều công sức hơn nhưng đảm bảo độ chính xác tuyệt đối theo bản vẽ.

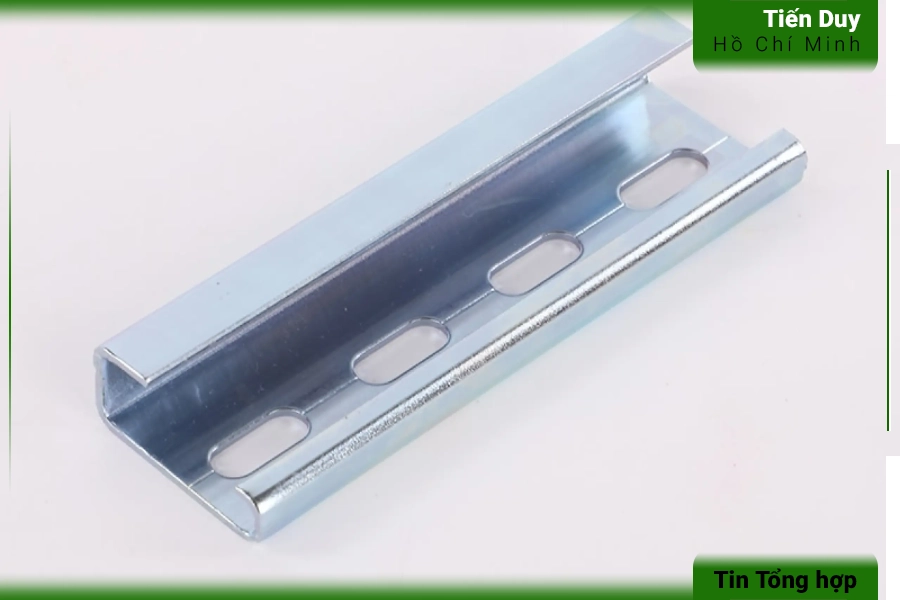

3. Những quy chuẩn thanh Din Rail loại C (C-section / TS32)

Bên cạnh biên dạng hình mũ, thiết kế hình chữ C cũng đóng một vai trò quan trọng trong lịch sử phát triển của ngành điện. Các quy chuẩn thanh Din Rail loại này sở hữu những đặc tính cơ học rất riêng biệt.

3.1. Đặc điểm hình học và thông số kỹ thuật

Chuẩn TS32, hay còn gọi là C-section, có mặt cắt ngang hình chữ C với chiều rộng tiêu chuẩn là 32mm và chiều cao 15mm. Hai mép của thanh ray được uốn cong vào bên trong, tạo thành một rãnh trượt vững chắc để ngàm thiết bị bám vào. Thiết kế bất đối xứng nhẹ của biên dạng này giúp ngăn chặn việc lắp ngược thiết bị, đảm bảo tính định hướng rõ ràng trong quá trình thi công. Độ dày vật liệu của chuẩn TS32 thường dao động từ 1.5mm trở lên, mang lại khả năng chịu lực uốn cực kỳ ấn tượng.

So với chuẩn TS35, quy chuẩn thanh Din Rail chữ C có cấu trúc hình học phức tạp hơn, đòi hỏi công nghệ cán định hình độ chính xác cao. Bề mặt bên trong của chữ C cung cấp một không gian rỗng lý tưởng để luồn các dây dẫn tín hiệu nhỏ hoặc bố trí các phụ kiện kẹp nối đất chuyên dụng. Mặc dù hiện nay không còn là tiêu chuẩn phổ biến nhất, TS32 vẫn được duy trì sản xuất để phục vụ cho công tác bảo trì các hệ thống điện cũ. Việc nắm rõ thông số của loại ray này giúp kỹ sư dễ dàng tìm kiếm giải pháp thay thế tương đương khi cần thiết.

3.2. Ứng dụng đặc thù của ray chữ C

Ứng dụng nổi bật nhất của chuẩn TS32 là dùng để lắp ráp các khối cầu đấu dây (Terminal block) công suất lớn hoặc các thiết bị đo lường đặc chủng. Nhờ thiết kế mép gập vào trong, ngàm cài của cầu đấu có thể bám sâu và chắc chắn hơn, chịu được lực kéo căng lớn từ các cáp điện tiết diện to. Trong các hệ thống tủ điều khiển trung tâm của thập niên trước, bạn sẽ rất dễ dàng bắt gặp các quy chuẩn thanh Din Rail loại C này được bố trí dày đặc. Độ cứng vững của ray chữ C giúp toàn bộ dàn cầu đấu không bị xô lệch ngay cả khi kỹ sư dùng lực mạnh để siết ốc đấu dây.

Ngày nay, tại các nhà máy công nghiệp nặng hoặc trạm biến áp, ray TS32 vẫn được ưu tiên sử dụng trong các tủ điện phân phối chính. Khả năng chịu tải trọng tĩnh tuyệt vời của nó là điểm tựa an toàn cho các thiết bị đóng cắt có khối lượng lớn. Tuy nhiên, do sự chuyển dịch xu hướng sang chuẩn TS35 nhỏ gọn hơn, việc tìm mua các thiết bị mới tương thích với ray chữ C đôi khi gặp khó khăn. Do đó, các nhà cung cấp thiết bị điện như Tiến Duy luôn sẵn sàng tư vấn các giải pháp chuyển đổi ngàm cài để khách hàng tận dụng lại hệ thống ray TS32 hiện hữu.

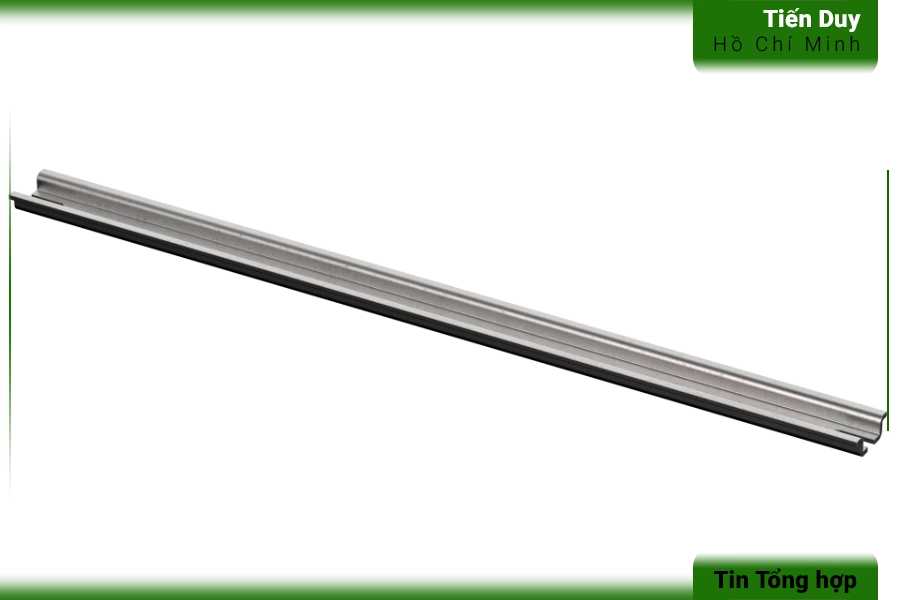

4. Các quy chuẩn thanh Din Rail loại Mini (TS15)

Để đáp ứng nhu cầu thu nhỏ kích thước của các thiết bị điện tử, chuẩn TS15 đã ra đời như một giải pháp tối ưu hóa không gian. Đây là quy chuẩn thanh Din Rail chuyên dụng cho các không gian lắp đặt cực kỳ hạn hẹp.

4.1. Đặc điểm hình học và thông số 15×5.5mm

Chuẩn TS15, hay còn được gọi là Mini Top Hat, là phiên bản thu nhỏ hoàn hảo của chuẩn TS35 với chiều rộng chỉ 15mm và chiều cao 5.5mm. Biên dạng mặt cắt ngang vẫn giữ nguyên hình mũ đặc trưng, đảm bảo cơ chế gài ngàm lò xo hoạt động trơn tru và chính xác. Do kích thước nhỏ, độ dày vật liệu của ray TS15 thường chỉ ở mức 1.0mm, chủ yếu được làm từ thép mạ kẽm hoặc nhôm để giảm thiểu trọng lượng. Kích thước quy chuẩn thanh Din Rail này đòi hỏi dung sai gia công cực kỳ khắt khe để ngàm thiết bị mini có thể bám chặt mà không bị lỏng lẻo.

Tương tự như các phiên bản lớn, ray TS15 cũng được cung cấp dưới dạng đột lỗ sẵn để thuận tiện cho việc thi công. Tuy nhiên, kích thước lỗ đột sẽ được thu nhỏ lại tương ứng, thường là rãnh oval cỡ 4.2x12mm để phù hợp với các loại ốc vít cỡ nhỏ (M3 hoặc M4). Việc cắt gọt và thao tác với ray mini đòi hỏi sự khéo léo và dụng cụ chuyên dụng để tránh làm biến dạng biên dạng mỏng manh của nó. Khi lắp đặt đúng kỹ thuật, thanh ray TS15 vẫn cung cấp một nền tảng cơ học đủ vững chắc cho các linh kiện điện tử nhẹ.

4.2. Không gian lắp đặt và thiết bị tương thích

Môi trường ứng dụng lý tưởng của chuẩn TS15 là bên trong các hộp đấu nối nhỏ (Junction box), tủ điều khiển cục bộ, hoặc các thiết bị máy móc có không gian chật hẹp. Việc sử dụng quy chuẩn thanh Din Rail này giúp kỹ sư bố trí gọn gàng các linh kiện mà không làm tăng kích thước tổng thể của vỏ hộp. Nó đặc biệt hữu ích trong các hệ thống tự động hóa tòa nhà, nơi các bộ điều khiển cần được giấu kín trên trần thạch cao hoặc trong các vách ngăn. Sự nhỏ gọn của ray TS15 mang lại tính thẩm mỹ cao và sự tinh tế cho toàn bộ công trình cơ điện.

Về mặt tương thích, ray TS15 được thiết kế dành riêng cho các thiết bị điện cỡ nhỏ (miniature). Các linh kiện phổ biến thường gắn trên chuẩn này bao gồm rơ le trung gian loại mỏng, bộ cách ly tín hiệu, cầu đấu dây cỡ nhỏ (micro terminal blocks), và các module truyền thông công nghiệp. Do khả năng chịu tải hạn chế, tuyệt đối không được cố gắng chế ngàm để gắn các thiết bị đóng cắt nặng lên loại ray này. Việc tuân thủ đúng tải trọng thiết kế của các loại quy chuẩn thanh Din Rail sẽ đảm bảo tuổi thọ và độ an toàn tuyệt đối cho hệ thống điện.

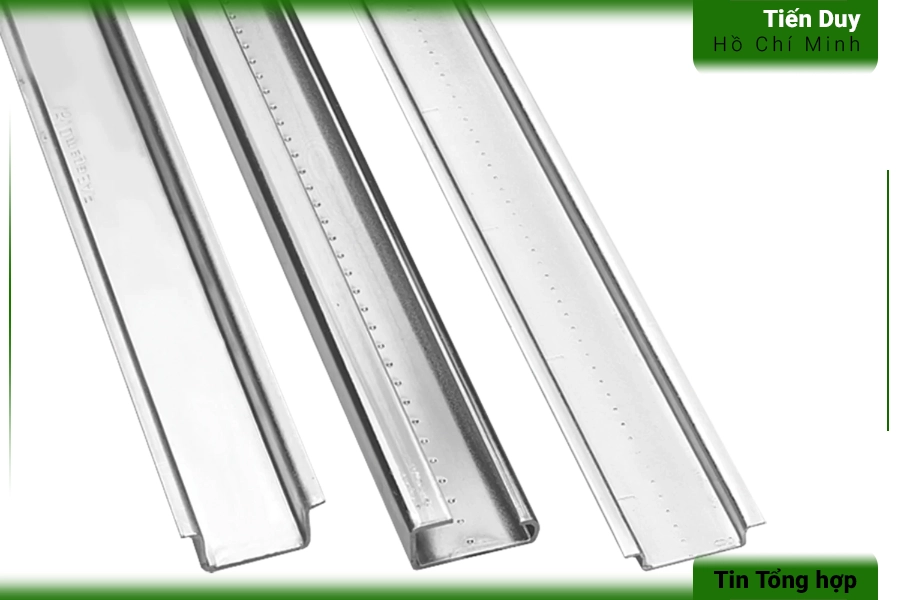

5. Bảng tổng hợp đối chiếu kích thước quy chuẩn thanh Din Rail

Sự đa dạng của các tiêu chuẩn đôi khi gây ra sự nhầm lẫn trong quá trình bóc tách vật tư và lên dự toán dự án. Mỗi kích thước quy chuẩn thanh Din Rail đều mang những đặc tính cơ học và mục đích sử dụng hoàn toàn khác biệt. Việc nắm vững các thông số như chiều rộng, chiều cao, và độ dày vật liệu sẽ giúp bạn tránh được những sai sót tốn kém khi đặt hàng. Bảng tổng hợp dưới đây sẽ hệ thống hóa lại toàn bộ các dữ liệu kỹ thuật cốt lõi của ba chuẩn ray phổ biến nhất hiện nay là TS35, TS32 và TS15.

Thông qua bảng đối chiếu, người đọc có thể nhanh chóng nhận thấy sự chênh lệch về mặt kích thước vật lý giữa các phiên bản. Ví dụ, chuẩn TS35x15mm sở hữu chiều cao gấp đôi so với chuẩn TS35x7.5mm thông thường, từ đó cung cấp khả năng chịu lực uốn vượt trội cho các thiết bị nặng. Trong khi đó, chuẩn TS15 lại thể hiện sự nhỏ gọn tối đa, phù hợp cho các không gian lắp đặt bị giới hạn nghiêm ngặt. Những thông số này đều được trích xuất từ các tài liệu kỹ thuật chuẩn quốc tế, đảm bảo độ tin cậy cao cho công tác thiết kế.

Khi tham khảo bảng dữ liệu, các kỹ sư cũng cần lưu ý đến yếu tố dung sai gia công cho phép của từng nhà sản xuất. Mặc dù cùng tuân theo một quy chuẩn thanh Din Rail tủ điện chung, nhưng độ dày vật liệu thực tế có thể xê dịch nhẹ tùy thuộc vào lô hàng và thương hiệu. Để đảm bảo tính đồng bộ và chất lượng tốt nhất cho công trình, việc lựa chọn các sản phẩm có nguồn gốc xuất xứ rõ ràng và đầy đủ chứng từ CO/CQ là điều bắt buộc. Hãy sử dụng bảng thông số này như một công cụ tham chiếu nhanh trong quá trình làm việc hàng ngày.

Bảng 1: So sánh thông số kỹ thuật các quy chuẩn thanh Din Rail phổ biến

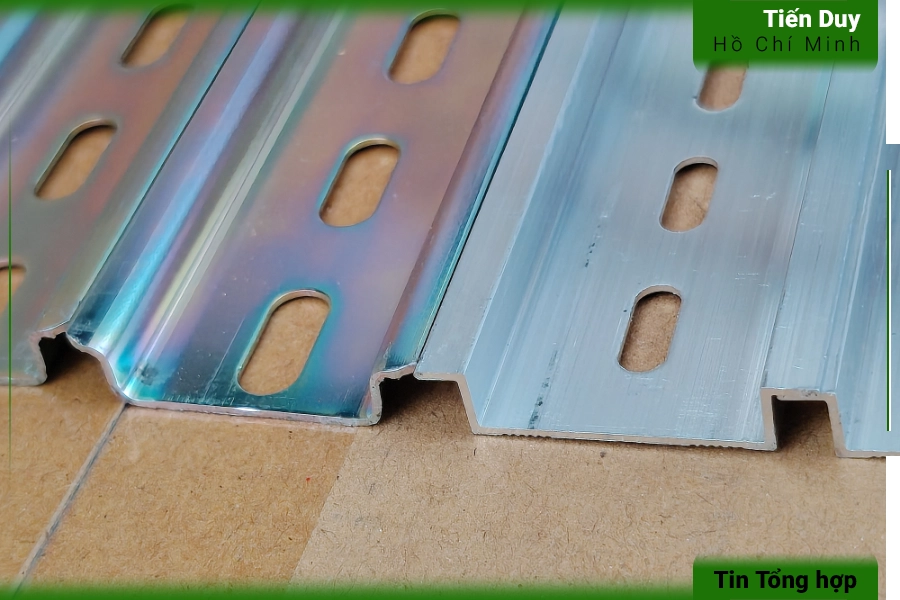

6. Ứng dụng thực tế của các loại quy chuẩn thanh Din Rail

Trong môi trường công nghiệp thực tế, thanh ray không chỉ là một thanh kim loại đơn thuần mà là nền tảng cốt lõi của mọi hệ thống điều khiển. Việc áp dụng đúng quy chuẩn thanh Din Rail mang lại vô vàn lợi ích thiết thực.

6.1. Lắp đặt thiết bị đóng cắt và bảo vệ

Ứng dụng quan trọng nhất của thanh ray là làm giá đỡ vững chắc cho toàn bộ hệ thống thiết bị đóng cắt và bảo vệ trong tủ điện. Từ các Aptomat tép (MCB), Aptomat chống giật (RCBO) cho đến các bộ khởi động từ (Contactor) và rơ le nhiệt, tất cả đều được thiết kế ngàm cài tương thích với chuẩn TS35. Việc gài thiết bị lên thanh ray diễn ra cực kỳ nhanh chóng chỉ với một thao tác ấn nhẹ, giúp tiết kiệm hàng giờ đồng hồ so với việc bắt vít thủ công. Khi có sự cố ngắn mạch hoặc quá tải, kỹ sư có thể dễ dàng tháo lắp và thay thế thiết bị hỏng hóc mà không làm gián đoạn các linh kiện lân cận.

Tại các nhà máy sản xuất, sự ổn định của hệ thống đóng cắt quyết định trực tiếp đến an toàn của toàn bộ dây chuyền. Việc sử dụng các sản phẩm chất lượng như Thanh Din Rail Chaer bằng sắt mạ kẽm sẽ đảm bảo độ cứng vững tuyệt đối, không bị võng hay vặn xoắn khi các Contactor lớn hoạt động đóng cắt liên tục. Lực bám giữ của ngàm lò xo trên biên dạng chuẩn giúp thiết bị luôn tiếp xúc điện tốt, hạn chế tối đa hiện tượng mô-ve sinh nhiệt. Đây là minh chứng rõ nét nhất cho tầm quan trọng của việc tuân thủ các loại quy chuẩn thanh Din Rail trong thi công cơ điện.

6.2. Cố định cầu đấu dây (Terminal block)

Cầu đấu dây là thành phần không thể thiếu để kết nối tín hiệu và động lực từ ngoài hiện trường vào trong tủ điều khiển. Hàng trăm, thậm chí hàng ngàn tép cầu đấu có thể được xếp nối tiếp nhau một cách gọn gàng trên cùng một thanh ray chuẩn TS35 hoặc TS32. Thiết kế định hình của thanh ray giúp các tép cầu đấu được căn chỉnh thẳng tắp, tạo ra một khối liên kết vững chắc và mang tính thẩm mỹ công nghiệp cao. Kỹ sư có thể dễ dàng chèn thêm các vách ngăn cách điện hoặc chặn cuối (End bracket) để phân nhóm tín hiệu một cách khoa học.

Việc áp dụng đúng quy chuẩn thanh Din Rail giúp quá trình đấu nối cáp điện trở nên an toàn và thuận tiện hơn rất nhiều. Khi siết ốc đấu dây, lực vặn từ tua vít sẽ được truyền xuống và triệt tiêu bởi độ cứng của thanh ray, ngăn chặn tình trạng nứt vỡ vỏ nhựa của cầu đấu. Đối với các hệ thống yêu cầu tiếp địa an toàn, thanh ray kim loại còn đóng vai trò như một dây dẫn nối đất (PE) liên tục, kết nối trực tiếp các cầu đấu tiếp địa với vỏ tủ điện. Giải pháp này không chỉ đáp ứng các tiêu chuẩn an toàn điện khắt khe mà còn tối ưu hóa chi phí vật tư cho dự án.

6.3. Gắn các bộ điều khiển và PLC

Trong kỷ nguyên tự động hóa, các bộ điều khiển lập trình (PLC), module I/O, và bộ nguồn tổ ong (Power supply) là trái tim của mọi hệ thống máy móc. Hầu hết các nhà sản xuất thiết bị tự động hóa hàng đầu thế giới đều thiết kế vỏ hộp sản phẩm tích hợp sẵn rãnh cài chuẩn TS35 ở mặt lưng. Việc gắn PLC lên thanh ray giúp cách ly thiết bị khỏi bề mặt kim loại của tấm lưng tủ, tạo ra một khoảng hở cần thiết để tản nhiệt tự nhiên. Đồng thời, quy chuẩn thanh Din Rail tủ điện cho phép kỹ sư dễ dàng trượt các module I/O mở rộng lại gần nhau để kết nối bus tín hiệu nội bộ một cách chính xác và ổn định.

6.4. Tối ưu hóa không gian tủ điện

Không gian bên trong vỏ tủ điện luôn là một bài toán khó đối với các kỹ sư thiết kế, đặc biệt là tại các khu vực có diện tích lắp đặt hạn chế. Việc sử dụng thanh ray cho phép bố trí thiết bị theo từng hàng ngang song song, tận dụng tối đa chiều cao và chiều rộng của tấm panel. Khoảng cách giữa các hàng ray được tính toán hợp lý để bố trí máng nhựa đi dây, tạo ra một luồng giao thông cáp điện gọn gàng và dễ dàng truy xuất. Nhờ tuân thủ kích thước quy chuẩn thanh Din Rail, mật độ thiết bị trong tủ có thể tăng lên đáng kể mà vẫn đảm bảo khoảng cách cách điện an toàn.

• Giảm thiểu diện tích bề mặt cần thiết để gá lắp thiết bị so với phương pháp bắt vít truyền thống.
• Tạo ra cấu trúc phân tầng rõ ràng giữa phần động lực, phần điều khiển và phần đấu nối tín hiệu.
• Dễ dàng mở rộng hoặc bổ sung thêm linh kiện trong tương lai mà không cần phải gia công lại tấm lưng tủ.
• Nâng cao tính chuyên nghiệp và thẩm mỹ cho các sản phẩm tủ bảng điện thương mại.
