Mạng lưới tự động hóa công nghiệp luôn đòi hỏi khắt khe về độ chính xác của các tín hiệu logic truyền nhận. Trong môi trường vận hành thực tế với cường độ cao, các vi mạch điện tử đắt tiền rất dễ bị đánh thủng nếu kết nối trực tiếp với dàn tải động lực. Sự can thiệp của thiết bị relay trung gian tủ điều khiển đóng vai trò như một chốt chặn an toàn thiết yếu để giải quyết bài toán vật lý này. Linh kiện này vừa giúp cách ly nhiễu điện từ, vừa khuếch đại công suất lệnh đóng cắt một cách hiệu quả, đảm bảo chu trình sản xuất không bị gián đoạn bởi các xung điện áp ngược.

1. Tổng quan về chức năng của relay trung gian tủ điều khiển trong công nghiệp

Việc nắm vững nguyên lý nền tảng của thiết bị sẽ giúp kỹ sư cơ điện triển khai thiết kế sơ đồ đấu nối một cách tối ưu và an toàn nhất.

1.1. Khái niệm cơ bản và nguyên lý hoạt động điện từ trường

Bản chất của một bộ relay trung gian tủ điều khiển là một công tắc từ tính hoạt động dựa trên hiện tượng cảm ứng điện từ trường. Khi kỹ thuật viên cấp một mức điện áp định mức vào hai đầu cực của cuộn dây coil, dòng điện chạy qua sẽ sinh ra một từ trường đủ mạnh để hút phần lõi thép di động bên trong. Lực hút cơ học này sẽ kéo theo hệ thống gá nhựa chứa các lá đồng, làm thay đổi trạng thái của các bộ tiếp điểm từ thường mở (NO) sang đóng lại và thường đóng (NC) sang trạng thái mở ra. Ngay khi nguồn điện nuôi cuộn coil bị ngắt đi, lực nén vật lý của lò xo hồi vị sẽ lập tức đẩy toàn bộ cơ cấu truyền động trở về vị trí nghỉ ban đầu.

1.2. Vai trò cách ly và khuếch đại tín hiệu mạch logic

Trong một hệ thống máy móc phức tạp, tín hiệu xuất ra từ các thiết bị cảm biến ngoại vi hoặc bộ vi xử lý PLC thường mang mức điện áp rất thấp, chỉ khoảng 24VDC cùng dòng điện vài chục miliampe. Mức công suất mỏng manh này hoàn toàn không đủ khả năng để kéo trực tiếp cuộn hút khổng lồ của các khởi động từ (contactor) đang làm nhiệm vụ điều khiển động cơ ba pha.

Bằng cách chèn thêm một linh kiện relay trung gian tủ điều khiển vào giữa sơ đồ, tín hiệu yếu từ PLC sẽ chỉ làm nhiệm vụ duy nhất là cấp nguồn cho cuộn coil của rơ le. Tiếp điểm chịu tải cao của linh kiện này lúc đó mới thực sự đóng vai trò như một công tắc nối tiếp, đưa dòng điện động lực mạnh 220VAC từ nguồn ngoài vào kích hoạt khởi động từ hoạt động trơn tru.

2. Cấu tạo cốt lõi và vật liệu chế tạo tiếp điểm an toàn

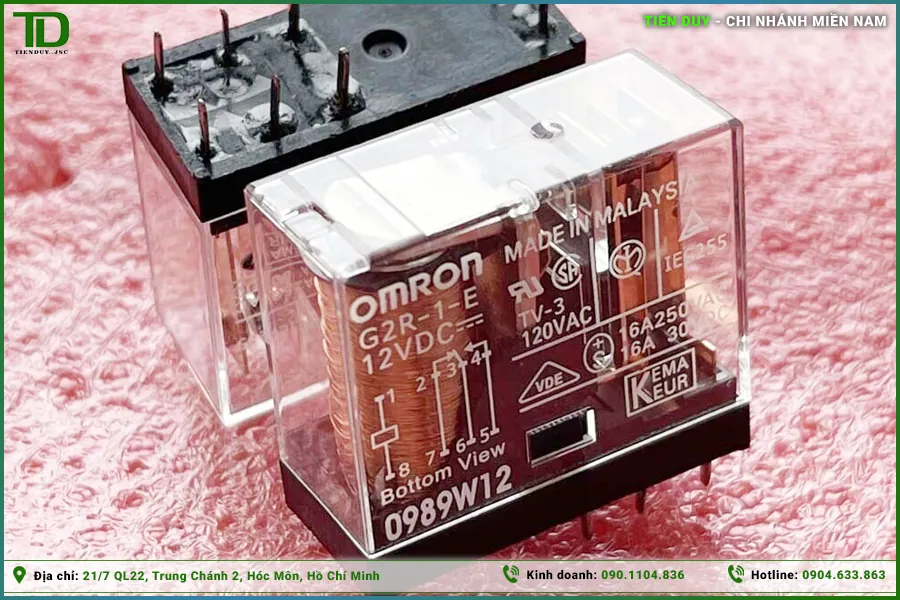

Cấu trúc cơ học của một linh kiện đóng cắt tốt được quyết định bởi chất lượng vật liệu cấu thành nên phần cuộn hút và hệ thống các lá tiếp điểm. Cuộn dây coil bên trong thường được quấn tự động từ hàng ngàn vòng dây đồng nguyên chất có tiết diện siêu nhỏ, bọc thêm lớp men cách điện ê-may chịu nhiệt độ cao. Lớp vỏ trong suốt bao bọc bên ngoài thiết bị thường được đúc ép từ hạt nhựa polycarbonate chống cháy lan, giúp kỹ thuật viên dễ dàng quan sát trạng thái của cụm cơ khí chuyển động bên trong mà không cần phải tháo rời nắp chụp.

Đối với phần tiếp điểm điện, đây chính là vị trí phải chịu sự mài mòn hồ quang khốc liệt nhất sau hàng vạn chu kỳ thao tác đóng cắt liên tục. Tại các cụm công nghiệp hóa chất hoặc dệt nhuộm thuộc siêu đô thị TP.HCM, nơi có khí hậu nóng ẩm quanh năm và nồng độ hơi axit trong xưởng luôn ở mức cao, các lá đồng nguyên chất rất dễ bị oxy hóa xỉn màu. Để khắc phục triệt để tình trạng mô ve đánh lửa này, các nhà sản xuất thiết bị uy tín thường mạ thêm một lớp hợp kim bạc dày dặn lên bề mặt đinh tán tiếp điểm.

Sự tinh chỉnh về mặt vật liệu mạ này giúp bề mặt tiếp xúc luôn giữ được mức điện trở dẫn điện thấp nhất, đảm bảo dòng tín hiệu truyền qua relay trung gian tủ điều khiển luôn thông suốt không bị nghẽn. Bên cạnh đó, thành phần lò xo hồi vị cấu tạo từ thép đàn hồi chuyên dụng cũng được tính toán kỹ lưỡng về hệ số biến dạng mỏi cơ học. Một lò xo đạt tiêu chuẩn sẽ luôn duy trì được độ nẩy dứt khoát, ngăn chặn tuyệt đối hiện tượng dính tiếp điểm gây chập cháy mạch điện định tuyến của máy móc.

3. Phân loại relay trung gian phổ biến dựa trên thông số kỹ thuật

Trên thị trường vật tư tự động hóa hiện nay, các thiết bị này được chia thành nhiều phân khúc đa dạng để đáp ứng từng đặc thù cấu hình thiết kế riêng biệt.

3.1. Dòng relay mini điện áp thấp 24VDC chuyên dụng cho PLC

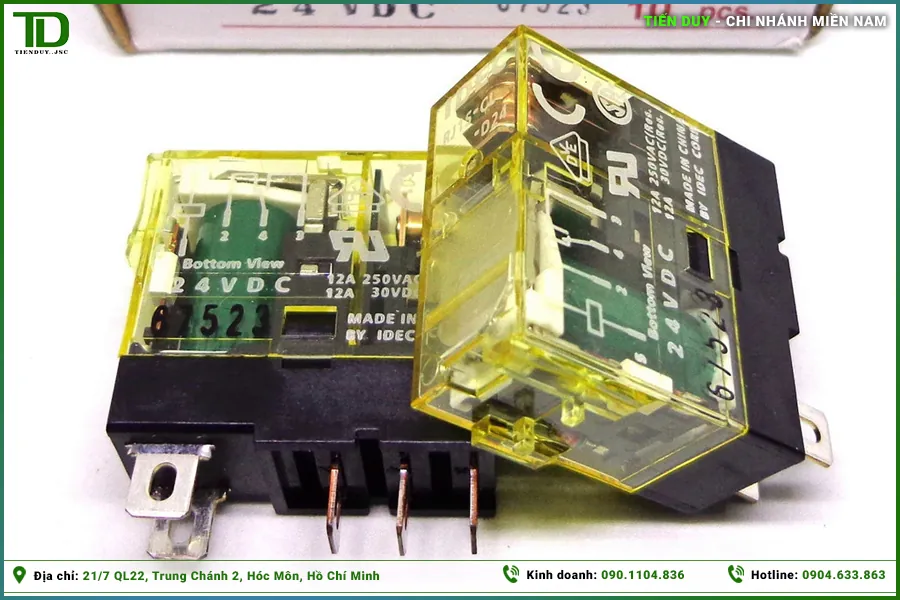

Đây là phiên bản được sử dụng phổ biến nhất trong khâu giao tiếp trực tiếp với các mô đun ngõ ra của bộ lập trình logic PLC. Cấu tạo của dòng linh kiện này cực kỳ nhỏ gọn, độ mỏng chỉ khoảng 6mm đến 15mm, giúp tiết kiệm tối đa không gian diện tích máng cáp trên thanh ray nhôm. Mặc dù sở hữu thân hình khiêm tốn, tiếp điểm của chúng vẫn có khả năng chịu tải dòng điện lên tới 5A hoặc 10A tùy theo chuẩn thiết kế. Việc sử dụng điện áp điều khiển 24VDC giúp triệt tiêu nguy cơ điện giật cho thợ vận hành trong quá trình dò tìm lỗi trên bo mạch tủ.

3.2. Dòng relay công suất chịu tải 220VAC phổ thông tại xưởng

Khác với dòng mini dùng điện áp một chiều, các mẫu rơ le công suất lớn lại sử dụng chính nguồn điện xoay chiều 220VAC của lưới điện quốc gia để cấp nguồn nuôi cuộn hút. Sản phẩm này chuyên được ứng dụng trong các mạch điều khiển truyền thống bằng nút nhấn cơ học, không có sự xuất hiện của các vi xử lý lập trình trung tâm. Kích thước của cụm cuộn dây và khoảng hở tiếp điểm trên dòng điện áp cao này được thiết kế lớn hơn hẳn để tăng cường khả năng tự dập tắt tia lửa hồ quang. Độ bền bỉ và dễ dàng tìm mua thay thế là điểm cộng lớn nhất giúp chúng duy trì vị thế không thể thay thế trong các xưởng cơ khí lâu năm.

3.3. Phân biệt theo số lượng chân cắm tiêu chuẩn

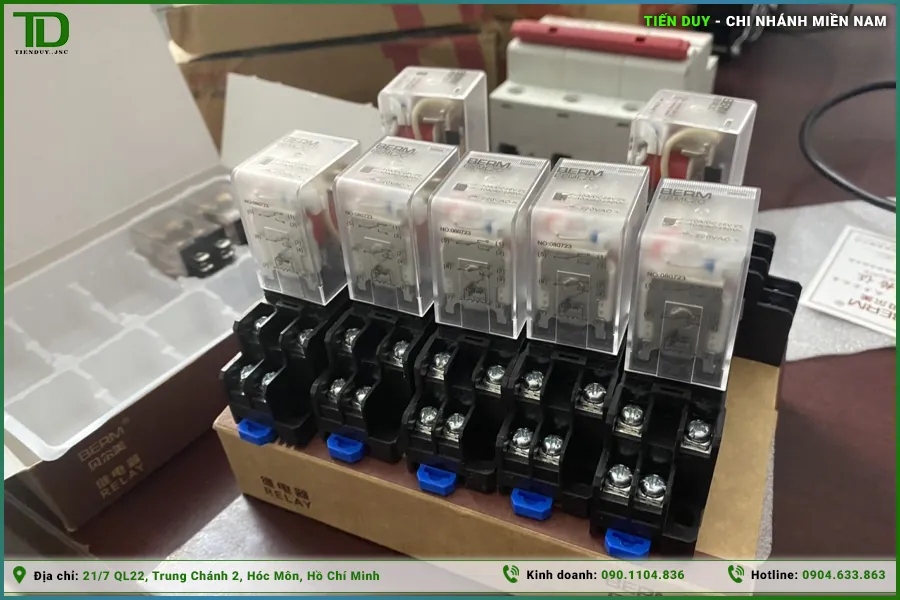

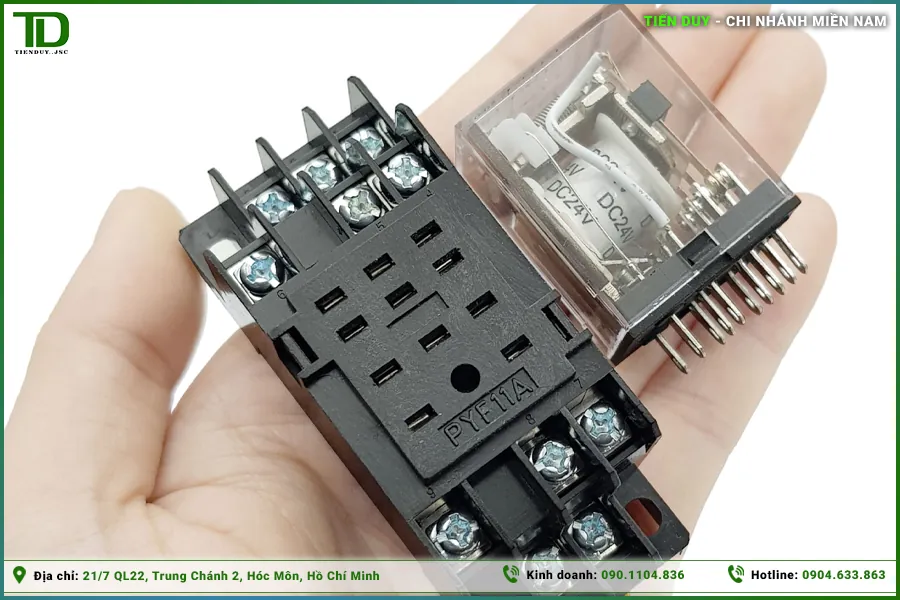

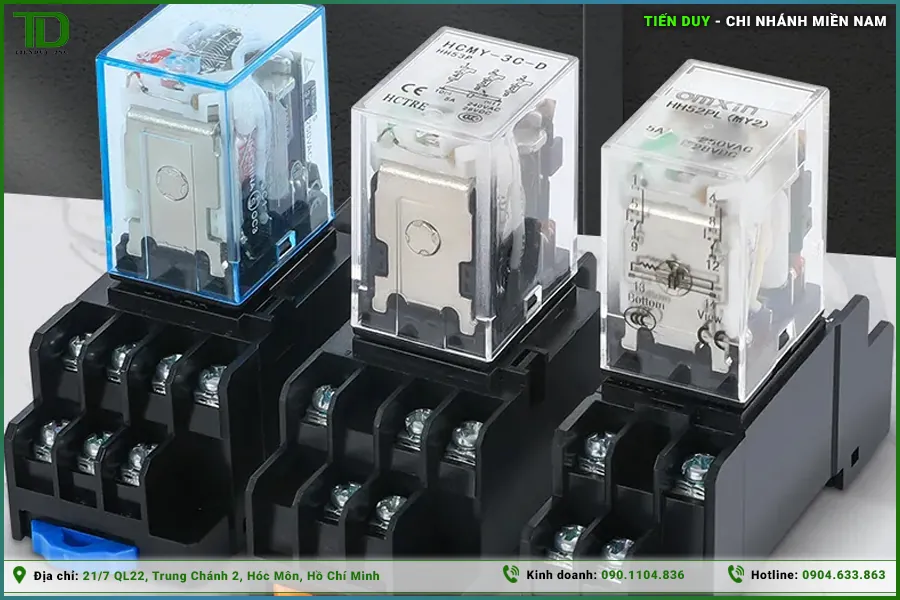

Một tiêu chí cực kỳ quan trọng khác khi phân loại relay trung gian tủ điều khiển là số lượng chân pin vật lý được đúc trên phần đế cắm (socket). Dòng 8 chân (tương đương 2 cặp tiếp điểm C-NO-NC) thường được ưu tiên sử dụng cho các mạch logic đóng cắt cơ bản không yêu cầu quá nhiều tín hiệu phản hồi.

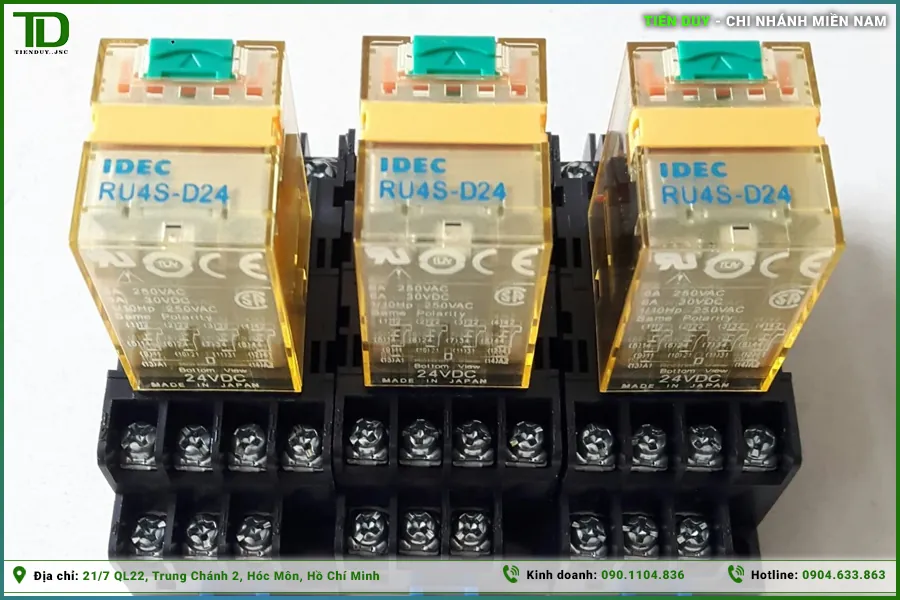

Trong khi đó, phiên bản 14 chân (tương đương 4 cặp tiếp điểm) lại là lựa chọn bắt buộc cho các hệ thống phức tạp, nơi một tín hiệu đầu vào cần phải được rẽ nhánh để điều khiển cùng lúc nhiều cụm cơ cấu khác nhau. Các kỹ sư thiết kế cần phải tính toán cẩn thận số lượng ngõ ra cần thiết ngay từ khâu vẽ sơ đồ nguyên lý để chọn mua đúng loại đế cắm phù hợp, tránh tình trạng thiếu hụt chân tín hiệu khi tiến hành đi dây thực tế.

4. Ứng dụng thực tiễn trong các hệ thống tự động hóa nhà máy

Khả năng biến đổi linh hoạt của cụm tiếp điểm giúp linh kiện này có thể đảm nhận nhiều vai trò logic khác nhau trong một chỉnh thể tủ điện.

4.1. Lá chắn bảo vệ an toàn cho bộ vi xử lý trung tâm

Như đã đề cập ở phần cấu tạo, ứng dụng kinh điển nhất của thiết bị này là làm một vách ngăn cách ly hoàn toàn khối điều khiển điện áp thấp và khối động lực điện áp cao. Nếu một sự cố chạm chập kinh hoàng hoặc hiện tượng ngắn mạch xảy ra tại khu vực động cơ, dòng điện phá hoại sẽ dội ngược lại dọc theo cáp tín hiệu. Lúc này, cuộn hút của bộ relay trung gian tủ điều khiển sẽ đóng vai trò như một vật tế thần, chịu sự phá hủy đầu tiên và bốc cháy để đứt mạch. Nhờ sự hy sinh của linh kiện giá trị nhỏ này, bo mạch chủ đắt tiền của hệ thống PLC được bảo toàn nguyên vẹn, giúp doanh nghiệp tránh được thiệt hại kinh tế khổng lồ.

4.2. Nhân bản ngõ ra lệnh đóng cắt cho nhiều cụm thiết bị

Trong nhiều kịch bản vận hành thực tế, một cảm biến tiệm cận quang học chỉ có duy nhất một dây xuất tín hiệu nhưng lại phải ra lệnh cho ba thiết bị khác nhau cùng hoạt động. Kỹ sư điện sẽ giải quyết bài toán này bằng cách đấu nối dây tín hiệu đó vào cuộn hút của một bộ rơ le loại 14 chân. Khi cảm biến kích hoạt, 4 cặp tiếp điểm độc lập bên trong rơ le sẽ đồng loạt đảo trạng thái cùng một lúc. Nhờ đó, người thợ có thể thoải mái kéo các nhánh dây từ các chân thường mở (NO) này để cấp nguồn riêng rẽ cho một cái còi báo động, một bóng đèn tháp và một khởi động từ băng tải.

4.3. Thiết lập mạch tự giữ duy trì tín hiệu khẩn cấp

Mạch tự giữ (self-holding circuit) là một trong những ứng dụng logic cơ học nền tảng nhất được xây dựng từ các khối relay trung gian tủ điều khiển. Khi người vận hành nhấn nút Start dạng nhấn nhả, cuộn coil của rơ le được cấp điện và hút các tiếp điểm đóng lại. Kỹ sư sẽ đấu song song một cặp tiếp điểm thường mở của chính con rơ le đó dọc theo hai cực của nút nhấn Start.

Ngay khi thợ máy buông ngón tay ra khỏi mặt nút nhấn, dòng điện vẫn tiếp tục tìm được đường chạy qua tiếp điểm vừa đóng để nuôi duy trì cuộn hút. Hệ thống máy móc sẽ vận hành liên tục cho đến khi vòng lặp điện này bị bẻ gãy bởi thao tác nhấn nút Stop. Cơ chế tự giữ thông minh này giúp loại bỏ hoàn toàn việc công nhân phải dùng lực giữ rịt lấy nút bấm trong suốt quá trình máy ép hoạt động.

4.4. Mạch khóa chéo và đảo chiều động cơ ba pha

Để một động cơ không đồng bộ ba pha có thể chạy được hai chiều tiến và lùi, tủ điện cần được trang bị hai bộ khởi động từ hoạt động luân phiên. Nếu hai thiết bị này vô tình đóng sập xuống cùng một lúc, hiện tượng ngắn mạch giữa các pha sẽ lập tức xảy ra gây nổ tung hệ thống dây cáp. Bằng cách sử dụng tiếp điểm thường đóng (NC) của bộ relay trung gian tủ điều khiển điều khiển chiều tiến mắc nối tiếp vào mạch cuộn hút của chiều lùi và ngược lại, ta tạo ra một cơ chế khóa chéo bằng phần cứng vững chắc. Tính năng an toàn này đảm bảo động cơ chỉ có thể nhận lệnh quay chiều ngược lại khi và chỉ khi chiều quay hiện tại đã được ngắt điện hoàn toàn.

5. Hướng dẫn kiểm tra và khắc phục sự cố thường gặp trên relay

Quá trình đóng cắt liên tục dưới tải trọng khắt khe chắc chắn sẽ dẫn đến những hư hỏng mang tính hao mòn theo thời gian đối với bất kỳ thiết bị nào.

5.1. Xử lý tình trạng tiếp điểm bị mô ve do dòng khởi động lớn

Hiện tượng tiếp điểm đánh lửa (mô ve) là nguyên nhân hàng đầu khiến mạch điều khiển hoạt động chập chờn, lúc nhận lệnh lúc không. Sự cố này đặc biệt phổ biến trên các tủ điện cũ do lớp mạ bạc bảo vệ bề mặt đã bị mài mòn hoàn toàn lộ ra lớp đồng bên trong.

Để xử lý tình trạng trên, đội ngũ bảo trì cần tuân thủ các bước sau:

• Sử dụng đồng hồ vạn năng VOM chuyển sang thang đo điện trở Ohm để đo thông mạch giữa hai chân tiếp điểm khi nhấn giữ cơ cấu ép bằng tay.
• Nếu điện trở hiển thị lớn hơn 1 Ohm hoặc kim đồng hồ nhảy loạn xạ, chứng tỏ bề mặt tiếp xúc đã bị rỗ nặng không thể truyền tải dòng tín hiệu chuẩn.
• Tuyệt đối không sử dụng giấy nhám chà xát bề mặt vì sẽ làm xước nát nốt phần mạ kim loại còn sót lại, gây ra hiện tượng đánh lửa nghiêm trọng hơn ở lần đóng điện tiếp theo.
• Phương pháp khắc phục duy nhất và an toàn nhất là rút bỏ phần thân rơ le cũ ra khỏi socket và cắm một linh kiện cùng mã thông số vào thay thế.

5.2. Khắc phục lỗi cuộn hút bị chập cháy do quá áp nguồn nuôi

Khác với lỗi mài mòn cơ khí, tình trạng cuộn coil bị nổ tung hoặc nóng chảy biến dạng lớp vỏ nhựa thường bắt nguồn từ những sai sót nghiêm trọng trong khâu cấp nguồn. Khi thợ điện đấu nhầm nguồn xoay chiều 220VAC vào chân cấp nguồn của một bộ relay trung gian tủ điều khiển vốn chỉ được thiết kế cho mức điện áp 24VDC, lớp men cách điện của vòng dây sẽ ngay lập tức bị nung chảy bởi dòng ngắn mạch khổng lồ.

Trong một số trường hợp tinh vi hơn, nguồn điện tổ ong DC bị hỏng mạch ổn áp dẫn đến hiện tượng trôi điện áp lên tới 35V hoặc 40V, khiến cuộn coil bị ép tải sinh nhiệt âm ỉ và chết từ từ. Việc kiểm tra bằng đồng hồ đo điện áp tại chân socket trước khi cắm thân rơ le mới vào là thao tác bắt buộc để ngăn chặn sự cố nổ dây chuyền lặp lại. Đồng thời, kỹ thuật viên cũng cần siết chặt lại các ốc vít terminal trên phần đế nhựa để loại bỏ nguyên nhân lỏng chân gây nhiễu điện áp nuôi.

6. Tiêu chuẩn lựa chọn linh kiện và nhà cung cấp vật tư uy tín

Sự ổn định của toàn bộ chuỗi dây chuyền sản xuất tự động hóa phụ thuộc rất lớn vào độ bền bỉ của từng linh kiện đóng cắt nhỏ bé nhất nằm bên trong hộp tủ tôn. Tại môi trường có cường độ rung chấn và ăn mòn hóa học phức tạp như các khu công nghiệp cơ khí, dệt may thuộc siêu đô thị TP.HCM, việc sử dụng các dòng rơ le giá rẻ trôi nổi mang lại rủi ro dừng máy là rất cao. Những sản phẩm kém chất lượng này thường ăn bớt vật liệu bằng cách dùng lá đồng mỏng, bỏ qua khâu mạ bạc tiếp điểm và sử dụng lò xo thép tạp chất dễ gãy nứt chỉ sau vài tháng vận hành.

Để đảm bảo hệ thống điện vận hành trơn tru xuyên suốt các ca làm việc, các xưởng sản xuất nên ưu tiên chuẩn hóa vật tư bằng các dòng thiết bị đã được khẳng định tên tuổi toàn cầu. Bạn có thể tin tưởng lựa chọn các mã sản phẩm chất lượng cao đến từ thương hiệu OMRON, Fuji Electric, hoặc các dòng linh kiện bền bỉ của ILEC và Hivero.
