Nút nhấn nhả có đèn ILEC thuộc các series IL22-BD (loại lồi) và IL22-BDF (loại phẳng) là thiết bị đóng cắt mặt táp lô tiêu chuẩn phi 22 (Ø22). Sản phẩm tích hợp đèn LED siêu sáng đa điện áp (220VAC hoặc 24V AC/DC) kết hợp cùng block tiếp điểm phụ trợ 1NO, 1NC hoặc 1NO-1NC tháo rời. Thiết bị đóng vai trò kép vừa phát lệnh điều khiển vừa chỉ báo trạng thái mạch động lực, được ứng dụng rộng rãi trong các tủ điện tự động hóa, tủ bơm và dây chuyền sản xuất công nghiệp tại TP.HCM.

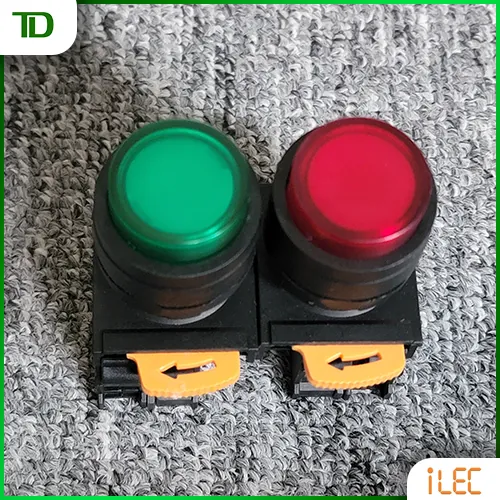

1. Khái niệm về nút nhấn nhả có đèn ILEC

Giao diện tương tác trên cánh cửa táp lô đóng vai trò cầu nối quan trọng giữa người công nhân vận hành và hệ thống máy móc phức tạp. Trong số các thiết bị mặt tủ hiện nay, dòng sản phẩm nút nhấn nhả có đèn ILEC luôn là lựa chọn ưu tiên hàng đầu nhờ tính năng tích hợp kép độc đáo.

1.1. Định nghĩa và nguyên lý hoạt động nhấn nhả

Định nghĩa một cách cơ bản, đây là dòng thiết bị đóng cắt mạch điều khiển bằng tay có tích hợp đèn báo phát sáng ngay trên mặt phím bấm. Cơ chế tác động nhấn nhả nghĩa là tiếp điểm chỉ thay đổi trạng thái khi có lực ngón tay ấn xuống và sẽ lập tức trả về trạng thái ban đầu nhờ lò xo đàn hồi khi buông tay. Sự kết hợp này mang lại khả năng vận hành linh hoạt cho mạch tự giữ mà không cần lắp đặt thêm các cơ cấu khóa cơ khí phức tạp. Việc sử dụng dòng Nút nhấn có đèn ILEC giúp đơn giản hóa quy trình thao tác và giảm thiểu đáng kể số lượng thiết bị hiển thị riêng biệt trên mặt tủ. Sự tối ưu hóa này là nền tảng quan trọng giúp nâng cao tiêu chuẩn thẩm mỹ công nghiệp cho toàn bộ hệ thống.

Nguyên lý hoạt động của cụm thiết bị dựa trên sự phối hợp nhịp nhàng giữa chuyển động tịnh tiến cơ học và mạch phát sáng LED độc lập. Khi phím được ấn xuống, cơ cấu trục cam sẽ đẩy các lá đồng của block tiếp điểm khép lại hoặc mở ra tùy theo cấu hình mạch thường đóng hay thường mở. Đồng thời, nguồn điện cấp cho bóng LED nằm ở lõi phím sẽ được kích hoạt thông qua một mạch đấu nối song song hoặc liên động tùy chọn. Dòng sản phẩm Nút nhấn nhả có đèn ILEC mang lại phản hồi trực quan ngay lập tức cho người vận hành ngay tại thời điểm thao tác. Điều này giúp nâng cao độ chính xác khi vận hành và loại bỏ hoàn toàn các lỗi thao tác nhầm lẫn nguy hiểm.



1.2. Tiêu chuẩn thiết kế cơ khí phi 22 công nghiệp

Về mặt cơ khí, toàn bộ dải sản phẩm đều tuân thủ nghiêm ngặt kích thước khoét lỗ lắp đặt tiêu chuẩn quốc tế là phi 22. Thông số lắp đặt phổ biến này cho phép thiết bị dễ dàng tương thích với hầu hết các loại vỏ tủ điện công nghiệp hiện có trên thị trường TP.HCM. Phần ren nhựa phía sau được gia công sắc nét kết hợp cùng vòng đai ốc siết chắc chắn, đảm bảo phím bấm không bị xoay lệch hay lỏng lẻo trong suốt quá trình vận hành liên tục. Thiết kế cơ khí chuẩn hóa giúp giảm thiểu thời gian gia công cánh tủ và mang lại sự đồng bộ cao cho toàn bộ hệ thống táp lô điều khiển.



2. Cấu tạo kỹ thuật của dòng nút nhấn nhả có đèn ILEC

Để duy trì độ bền bỉ vượt trội trong môi trường công nghiệp khắc nghiệt, thiết bị được cấu thành từ những linh kiện chất lượng cao. Thiết kế module hóa cho phép người vận hành dễ dàng bảo trì hoặc nâng cấp cấu hình tiếp điểm khi cần thiết.

2.1. Phím nhấn dạng phẳng và lồi bằng nhựa PMMA tán quang

Mặt trước của thiết bị được đúc từ nhựa PMMA kỹ thuật cao cấp có khả năng chống trầy xước và chịu được sự ăn mòn nhẹ của hóa chất bay hơi. Tùy thuộc vào yêu cầu thiết kế táp lô, kỹ thuật viên có thể lựa chọn phím nhấn dạng phẳng chống chạm nhầm hoặc dạng lồi để thao tác nhanh dễ dàng. Bề mặt phím của Nút nhấn nhả có đèn ILEC được gia công nhám nhẹ để tăng ma sát, tránh hiện tượng trượt ngón tay khi kỹ thuật viên thao tác trong lúc đeo găng tay bảo hộ dày. Khả năng tán quang xuất sắc của nhựa PMMA giúp ánh sáng từ đèn LED bên trong tỏa ra đều đặn, không bị lóa mắt hay xuất hiện các điểm tối cục bộ trên mặt phím.



2.2. Đèn LED chỉ báo tích hợp đa dạng dải điện áp

Trọng tâm của cụm phát sáng là hệ thống bóng LED siêu sáng có tuổi thọ hoạt động liên tục lên đến hàng chục ngàn giờ. Công nghệ LED hiện đại giúp giảm thiểu tối đa lượng điện năng tiêu thụ và hạn chế lượng nhiệt tỏa ra bên trong không gian tủ kín. Hãng cung cấp hai dải điện áp nuôi nguồn chính cho đèn LED bao gồm dòng xoay chiều 220VAC tiêu chuẩn và dòng điện áp thấp an toàn 24V AC/DC. Việc tích hợp sẵn bo mạch chỉnh lưu và cản dòng bên trong giúp đèn hoạt động ổn định, không bị nhấp nháy hay cháy bóng do các xung điện áp đột biến của lưới điện nhà xưởng.

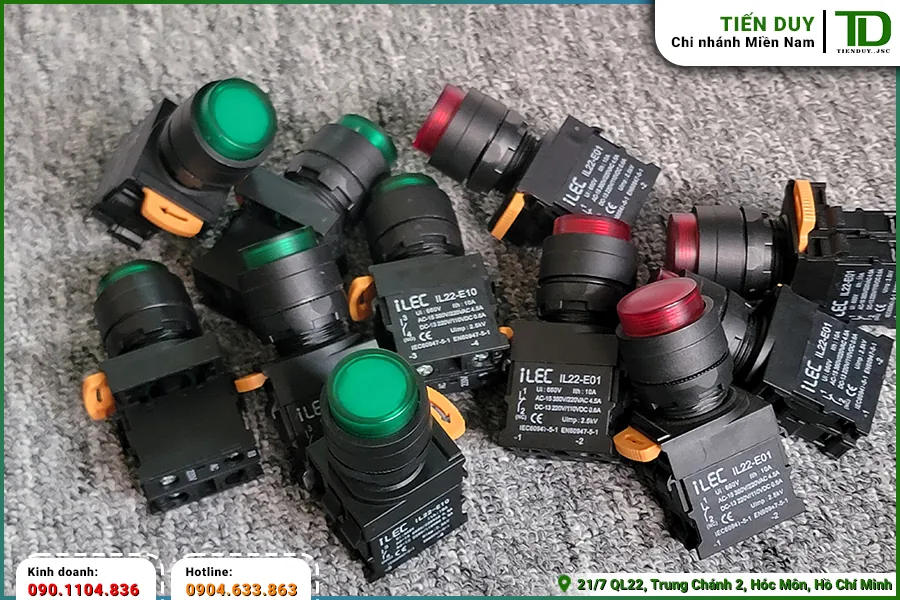

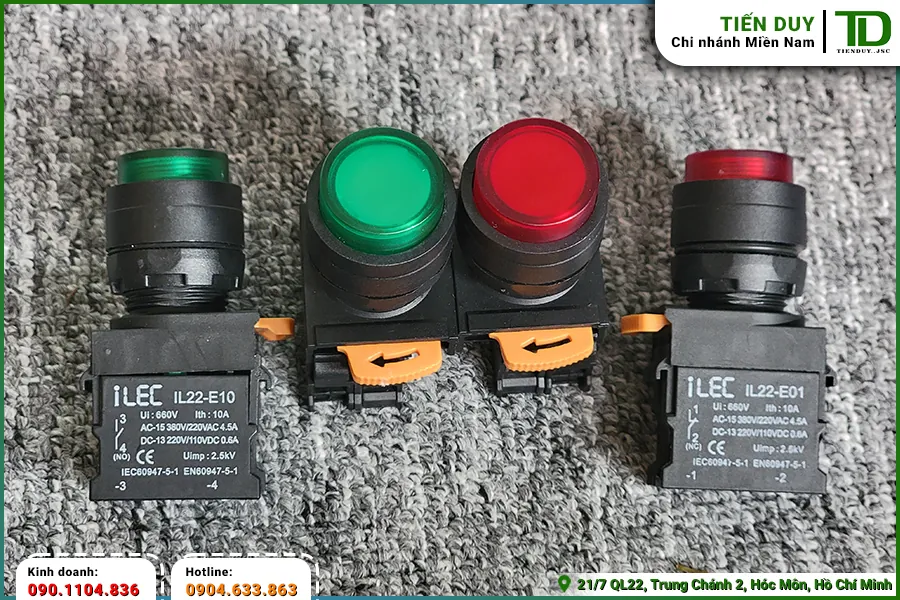

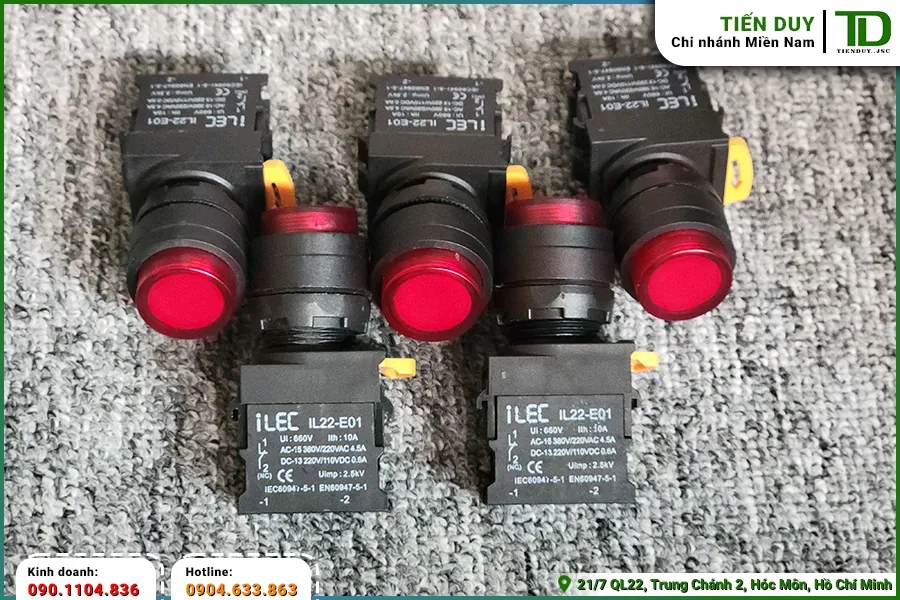

2.3. Hệ thống block tiếp điểm tháo lắp dạng module độc lập

Phần đuôi của thiết bị là nơi bố trí cụm block tiếp điểm phụ trợ được thiết kế theo cơ cấu ngàm gài thông minh. Kỹ thuật viên có thể dễ dàng ghép thêm hoặc thay đổi cấu hình tiếp điểm tùy theo yêu cầu của sơ đồ mạch điện. Các tính năng nổi bật của hệ thống block tiếp điểm này bao gồm:

• Vỏ block làm từ nhựa polycarbonate chống cháy và có độ cách điện cực kỳ cao.
• Các lá đồng tiếp xúc được mạ bạc cao cấp giúp giảm thiểu điện trở tiếp xúc và triệt tiêu hồ quang.
• Chân vít siết dây thiết kế chống rơi ốc, hỗ trợ bấm đầu cốt chẻ hoặc cốt tròn một cách vững chắc.
• Ngàm gài cơ khí cho phép tháo rời nhanh chóng bằng một thao tác gạt dẹp đơn giản.



3. Các vai trò cốt lõi của nút nhấn nhả có đèn ILEC trong tủ điện

Sự hiện diện của thiết bị trên cánh tủ không chỉ đơn thuần là một phím bấm cơ học thông thường. Dòng sản phẩm này đóng vai trò quyết định đến tính an toàn và hiệu suất giám sát tổng thể của hệ thống điện tự động hóa.

3.1. Đóng cắt gián tiếp mạch điều khiển dòng nhỏ an toàn

Vai trò kỹ thuật đầu tiên và quan trọng nhất của thiết bị là thiết lập phương thức đóng cắt gián tiếp cho các phụ tải công suất lớn. Tiếp điểm của Nút nhấn nhả có đèn ILEC chỉ được thiết kế để chịu dòng điều khiển nhỏ dưới 10A, đảm bảo an toàn tuyệt đối cho người vận hành trực tiếp. Khi phím được bấm, dòng điện nhỏ này sẽ kích hoạt cuộn hút của contactor hoặc rơ le trung gian để đóng các tiếp điểm lực cấp nguồn cho động cơ. Phương thức vận hành gián tiếp này giúp cách ly hoàn toàn con người khỏi các nguy cơ phóng điện hồ quang nguy hiểm từ mạch động lực. Việc đấu nối mạch điều khiển điện áp thấp thông qua phím bấm cũng giảm thiểu tối đa nguy cơ rò điện ra vỏ tủ kim loại.



3.2. Chỉ báo trạng thái hoạt động trực quan từ xa

Bên cạnh chức năng phát lệnh điều khiển, thiết bị còn đóng vai trò như một đèn chỉ báo trạng thái hoạt động cực kỳ trực quan. Sự tích hợp đèn LED ngay trên mặt phím bấm giúp người thợ vận hành nhận biết tức thời trạng thái đóng cắt của mạch mà không cần lắp đặt thêm đèn báo pha riêng biệt. Ánh sáng xuyên thấu từ Nút nhấn có đèn ILEC giúp việc giám sát hệ thống táp lô từ xa trở nên vô cùng dễ dàng ngay cả trong điều kiện ánh sáng nhà xưởng yếu. Khi có sự cố lỗi xảy ra, đèn sẽ tự động tắt hoặc nhấp nháy báo hiệu để kỹ thuật viên kịp thời đưa ra phương án xử lý phù hợp. Tính năng báo trạng thái tức thời này là yếu tố quan trọng giúp nâng cao độ tin cậy vận hành cho toàn bộ dây chuyền sản xuất.



3.3. Tối ưu hóa diện tích hiển thị trên táp lô

Trong các tủ điều khiển máy móc hiện đại, diện tích mặt táp lô luôn bị giới hạn bởi không gian thiết kế nhỏ gọn. Việc sử dụng dòng sản phẩm tích hợp hai trong một này giúp giảm bớt một nửa số lượng lỗ khoét phi 22 cần thi công trên cánh cửa tủ. Kỹ sư không còn phải bố trí một nút nhấn khởi động nằm cạnh một đèn báo trạng thái chạy máy riêng biệt như các sơ đồ truyền thống. Sự tinh giản này giúp tối ưu hóa không gian táp lô, tạo điều kiện thuận lợi cho việc lắp đặt thêm các màn hình HMI hoặc đồng hồ đa năng khác. Thiết kế táp lô gọn gàng cũng giúp người vận hành không bị rối mắt khi phải giám sát hàng chục cụm máy cùng lúc.



3.4. Liên khóa bảo vệ và cảnh báo sự cố mạch logic

Trong các mạch logic tự động hóa phức tạp, việc thiết lập các mạch liên khóa chéo bảo vệ là một yêu cầu kỹ thuật bắt buộc. Khả năng ghép chồng nhiều block tiếp điểm NO và NC phía sau thân Nút nhấn nhả có đèn ILEC cho phép thực hiện các mạch khóa liên động cơ – điện hoàn hảo. Khi nút nhấn ở trạng thái tác động, nó có thể đồng thời đóng nguồn cho mạch này và ngắt nguồn của mạch đối nghịch để ngăn ngừa sự cố ngắn mạch pha nguy hiểm. Tín hiệu phát sáng từ đèn LED cũng được đấu nối liên khóa để hiển thị trạng thái mạch đang bị chặn hoặc đang sẵn sàng chạy. Sự phối hợp chặt chẽ giữa tiếp điểm cơ khí và tín hiệu ánh sáng giúp bảo vệ an toàn cho thiết bị và con người một cách tối đa.



4. Các mã sản phẩm nút nhấn nhả có đèn ILEC tiêu chuẩn

Để đáp ứng sự đa dạng trong thiết kế táp lô, nhà sản xuất cung cấp hai dòng sản phẩm chính với thiết kế mặt phím lồi và phẳng đặc trưng. Mỗi dải sản phẩm đều tuân thủ các quy chuẩn khắt khe về chất lượng hiển thị và độ bền cơ khí.

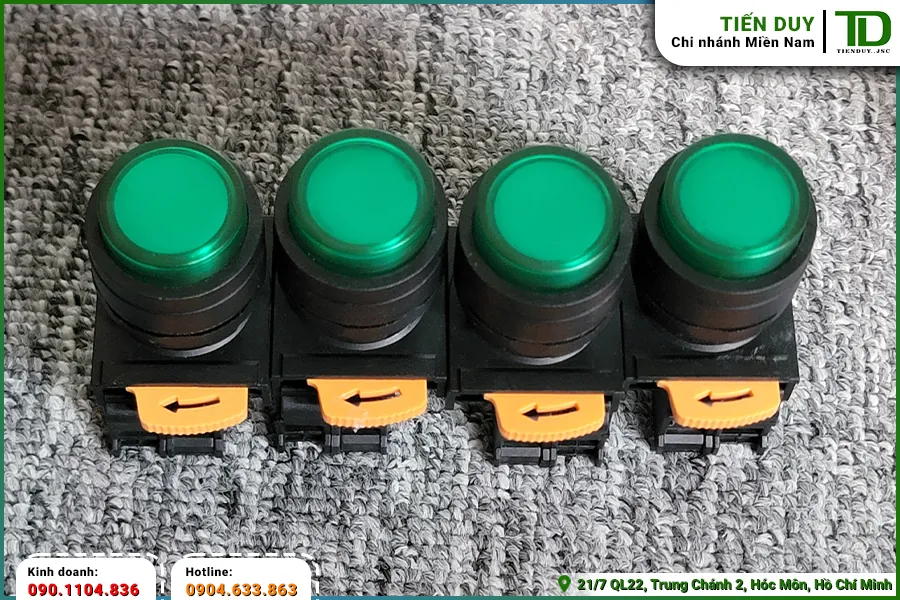

4.1. Series IL22-BD loại lồi truyền thống

Series IL22-BD is dòng sản phẩm truyền thống với thiết kế mặt phím lồi nhô cao hẳn lên so với viền kim loại bảo vệ xung quanh. Cấu trúc lồi của phím bấm giúp người vận hành dễ dàng định vị và thao tác nhanh chóng bằng lòng bàn tay hoặc khi đang đeo găng tay bảo hộ dày. Dòng Nút nhấn nhả có đèn ILEC mã hiệu IL22-BD được ứng dụng rộng rãi trong các tủ điện điều khiển máy bơm, quạt thông gió hoặc các hệ thống tời kéo công nghiệp. Khả năng chống bám bụi bẩn tốt của nắp nhựa lồi giúp thiết bị luôn duy trì vẻ ngoài sắc nét và ánh sáng rực rỡ sau thời gian dài sử dụng.



4.2. Series IL22-BDF loại phẳng hiện đại

Ngược lại, series IL22-BDF sở hữu thiết kế mặt phím phẳng ngang bằng với viền bảo vệ bên ngoài, mang lại vẻ đẹp hiện đại và tinh tế cho mặt tủ táp lô. Thiết kế phẳng giúp hạn chế tối đa nguy cơ vô tình tì đè hoặc va đụng từ môi trường xung quanh gây kích hoạt nhầm lệnh điều khiển cực kỳ nguy hiểm. Dòng sản phẩm này cực kỳ được ưa chuộng trong các hệ thống tủ điện của máy CNC, thiết bị y tế hoặc các dây chuyền sản xuất linh kiện điện tử đòi hỏi độ chính xác vận hành tuyệt đối. Bề mặt phẳng cũng giúp việc vệ sinh, lau chùi mặt táp lô định kỳ của công nhân trở nên vô cùng thuận tiện và nhanh chóng.

Để nhận bảng thống kê khối lượng chi tiết và kiểm tra tồn kho các dòng Nút nhấn nhả có đèn ILEC chính hãng, quý khách hàng vui lòng liên hệ trực tiếp phòng kinh doanh dự án B2B qua hotline 0901.104.836 (Ms Hiền). Đội ngũ Tiến Duy luôn sẵn sàng hỗ trợ tư vấn thông số kỹ thuật tương đương và cung cấp mức chiết khấu sỉ tốt nhất cho các đơn vị thi công lắp ráp tủ bảng điện.



5. Hướng dẫn lắp đặt và đấu nối nút nhấn nhả có đèn ILEC

Quy trình thi công cơ khí gá đặt và đấu nối dây dẫn tín hiệu đúng kỹ thuật sẽ quyết định độ bền bỉ và tính thẩm mỹ của toàn bộ tủ điện. Kỹ thuật viên cần tuân thủ các bước lắp ráp tiêu chuẩn từ nhà sản xuất để tránh các hư hại cơ lý không đáng có.

5.1. Thao tác cơ khí gá nút lên mặt cánh tủ

Thao tác lắp ráp bắt đầu bằng việc đưa phần đầu phím bấm từ mặt trước cánh tủ qua lỗ khoét phi 22 đã được mài sạch ba vớ kim loại. Cần đảm bảo roăn cao su mỏng chống nước nằm ngay ngắn giữa mặt phím và tôn cánh tủ để duy trì tiêu chuẩn bảo vệ IP của thiết bị. Tiếp theo, luồn đai ốc siết bằng nhựa cao cấp từ phía sau thân nút và vặn chặt bằng tay với lực vừa đủ để cố định thiết bị. Tránh dùng các loại kìm răng siết quá lực vì có thể làm cháy ren nhựa hoặc gây nứt vỡ phần ngàm gài block tiếp điểm phụ trợ phía sau. Một cụm phím bấm được định vị chắc chắn sẽ mang lại cảm giác thao tác đằm tay và trơn tru cho người sử dụng.



5.2. Cách đi dây nguồn nuôi LED và tiếp điểm điều khiển

Công tác đấu nối dây dẫn tín hiệu yêu cầu kỹ thuật viên phải bấm sẵn các đầu cốt chẻ hoặc cốt tròn mạ kẽm trên dây cáp có tiết diện từ 0.5mm² đến 0.75mm². Hai cực cấp nguồn cho đèn LED và hai cực của block tiếp điểm điều khiển phải được phân biệt rõ ràng bằng ống co nhiệt in chữ chỉ dẫn số dây. Luồn đầu cốt vào khe kẹp của chân vít và dùng tua vít dẹp siết chặt với lực vít vừa phải để lá đồng ôm khít lõi dây dẫn. Việc đấu nối đúng kỹ thuật giúp ngăn ngừa hiện tượng lỏng lẻo gây mô-ve đánh lửa, đảm bảo tín hiệu truyền đến Nút nhấn nhả có đèn ILEC luôn liên tục và ổn định. Đường dây điều khiển sau khi siết ốc phải được gom gọn gàng vào hệ thống máng nhựa đi dây dọc theo cánh cửa tủ.



5.3. Đo kiểm nghiệm thu mạch trước khi đóng điện

Công tác đo kiểm nguội là bước an toàn bắt buộc cuối cùng trước khi chính thức cấp nguồn điện chạy thử nghiệm toàn bộ hệ thống táp lô điều khiển. Kỹ thuật viên cần sử dụng đồng hồ vạn năng ở thang đo điện trở để rà soát lại toàn bộ sơ đồ đấu nối:

• Đo cách điện giữa các chân cực mang điện của cụm tiếp điểm với phần khung vỏ tủ tôn để phòng ngừa hiện tượng chạm mát.
• Đo thông mạch đường nguồn cấp cho bóng LED, đảm bảo thông số điện áp đo được phù hợp với dải nguồn định mức của đèn.
• Nhấn phím xuống và đo điện trở tiếp xúc giữa hai cực của tiếp điểm, giá trị đo được phải tiệm cận mức 0 Ohm tiêu chuẩn.
• Kiểm tra độ đàn hồi của lò xo phím bấm bằng tay, đảm bảo hành trình nhấn nhả diễn ra trơn tru và hoàn toàn không bị kẹt cơ khí.

6. Lưu ý kỹ thuật khi thiết kế mạch điều khiển sử dụng nút nhấn nhả có đèn ILEC

Khi thiết kế sơ đồ mạch điều khiển sử dụng dòng Nút nhấn nhả có đèn ILEC, kỹ sư cần đặc biệt lưu ý đến thông số dải điện áp của cuộn hút contactor và nguồn nuôi LED. Thông thường, đèn LED hoạt động ở mức điện áp xoay chiều 220VAC sẽ có hiện tượng phát nhiệt nhẹ nếu phải sáng liên tục trong thời gian dài. Do đó, đối với các tủ điện hoạt động 24/7, việc thiết kế sử dụng nguồn nuôi LED điện áp thấp 24V AC/DC từ bộ nguồn tổ ong là giải pháp tối ưu nhất để kéo dài tuổi thọ linh kiện. Việc phân tách rõ ràng nguồn động lực và nguồn điều khiển điện áp thấp cũng nâng cao mức độ an toàn điện tổng thể cho toàn bộ tủ táp lô vận hành.

Một điểm lưu ý kỹ thuật quan trọng khác là việc xử lý dòng điện rò chạy trong đường dây điều khiển có chiều dài quá lớn từ tủ điện đến bàn thao tác hiện trường. Hiện tượng cảm ứng điện từ trên đường cáp chạy song song có thể sinh ra một mức điện áp rò đủ lớn để làm đèn LED sáng lờ mờ ngay cả khi phím nhấn chưa bị tác động. Để khắc phục triệt để tình trạng này, kỹ sư nên thiết kế thêm một điện trở xả mắc song song với hai chân cấp nguồn của cụm đèn LED. Giải pháp kỹ thuật đơn giản này giúp triệt tiêu hoàn toàn dòng điện cảm ứng rác, đảm bảo thiết bị hiển thị trạng thái phát sáng một cách trung thực và chính xác nhất.

Cuối cùng, việc bố trí mật độ các lỗ khoét phi 22 trên cánh tủ cơ khí đòi hỏi sự tính toán cẩn thận để đảm bảo không gian thao tác dây dẫn phía sau. Khoảng cách tâm giữa hai phím nhấn liền kề phải đạt tối thiểu là 35mm để chừa khoảng trống cho việc sử dụng tua vít siết dây vào các block tiếp điểm ghép chồng. Kỹ sư thiết kế cũng nên nhóm các phím bấm có chức năng liên quan lại gần nhau và sử dụng nhãn mica chỉ dẫn rõ ràng để người vận hành không bị nhầm lẫn. Việc chuẩn hóa quy trình thiết kế và lắp ráp ngay từ ban đầu không chỉ giúp tủ điện hoạt động bền bỉ mà còn mang lại vẻ đẹp thẩm mỹ công nghiệp chuyên nghiệp cho sản phẩm.
