Nối dây bằng cầu đấu là một trong những kỹ thuật phổ biến trong lắp ráp tủ điện công nghiệp, nhưng việc xác định đây có phải là phương án tối ưu nhất hay không còn phụ thuộc vào nhiều yếu tố kỹ thuật. So với phương pháp xoắn dây bọc băng dính dễ bị lão hóa hay kỹ thuật hàn chì mang tính cố định, cầu đấu cung cấp khả năng tháo lắp linh hoạt và độ bền cơ học cao theo tiêu chuẩn IEC 60947-7-1. Khi đặt lên bàn cân với cút nối lò xo, cầu đấu thể hiện ưu thế về khả năng chịu tải dòng điện lớn và tính quy chuẩn trong không gian hẹp. Tuy nhiên, mỗi phương pháp đều có những ưu nhược điểm riêng, đòi hỏi kỹ sư phải đánh giá khách quan dựa trên điều kiện vận hành thực tế, mức độ rung động và yêu cầu bảo trì của từng dự án cụ thể thay vì áp dụng một cách rập khuôn.

1. Tổng quan về các phương pháp nối dây trong hệ thống điện

Việc thiết lập một mạng lưới truyền tải điện đòi hỏi kỹ sư phải lựa chọn kỹ thuật kết nối phù hợp với từng điều kiện cụ thể. Mỗi phương pháp đều mang những đặc tính riêng biệt và đáp ứng các yêu cầu kỹ thuật khác nhau.

1.1. Sự đa dạng của các kỹ thuật kết nối hiện nay

Ngành công nghiệp điện đã phát triển nhiều giải pháp để liên kết các đoạn cáp lại với nhau thành một mạch kín. Những kỹ thuật truyền thống như xoắn dây trần hay hàn chì từng đóng vai trò chủ đạo trong nhiều thập kỷ trước. Cùng với sự tiến bộ của khoa học vật liệu, các thiết bị đóng gói sẵn như cút nối lò xo và khối cầu đấu dần xuất hiện để giải quyết bài toán về thời gian thi công. Sự đa dạng này mang lại nhiều lựa chọn nhưng cũng đặt ra thách thức trong việc tìm kiếm phương án phù hợp nhất. Người thiết kế cần cân nhắc kỹ lưỡng dựa trên quy mô dự án và môi trường vận hành thực tế. Việc áp dụng rập khuôn một kỹ thuật cho mọi công trình thường không mang lại hiệu quả như mong đợi.

1.2. Tiêu chuẩn đánh giá chất lượng mối nối

Một điểm nối được xem là đạt yêu cầu khi nó duy trì được khả năng truyền dẫn ổn định mà không gây suy hao năng lượng. Ủy ban Kỹ thuật Điện Quốc tế (IEC) đã thiết lập bộ tiêu chuẩn IEC 60947-7-1 để làm cơ sở đánh giá các thiết bị kết nối hạ áp. Các thông số thử nghiệm này giúp kỹ sư so sánh khách quan hiệu năng của từng phương pháp thay vì dựa vào cảm tính. Việc tuân thủ các quy chuẩn kỹ thuật góp phần giảm thiểu rủi ro phát nhiệt và kéo dài tuổi thọ cho toàn bộ hệ thống.

Các tiêu chí cơ bản thường được dùng để đánh giá chất lượng điểm nối bao gồm:

• Giá trị điện trở tiếp xúc phải duy trì ở mức thấp trong suốt vòng đời dự án.
• Khả năng chịu đựng lực kéo cơ học mà không làm đứt gãy lõi đồng.
• Mức độ cách điện an toàn giữa các pha liền kề để phòng tránh ngắn mạch.
• Sự thuận tiện trong quá trình kiểm tra và bảo trì định kỳ.

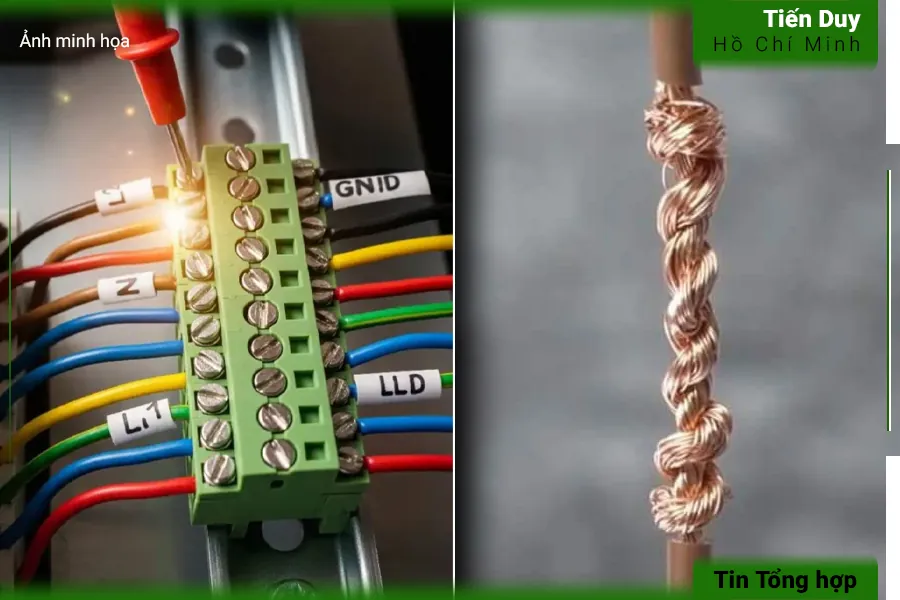

2. Phân biệt nối dây bằng cầu đấu và phương pháp xoắn dây thủ công

Kỹ thuật xoắn dây là cách làm lâu đời nhất nhưng hiện nay đang dần bộc lộ nhiều hạn chế trong môi trường công nghiệp. Việc so sánh hai phương pháp này giúp làm rõ giá trị của các thiết bị kết nối tiêu chuẩn.

2.1. Đặc điểm của kỹ thuật xoắn dây bọc băng dính

Thao tác xoắn dây đòi hỏi người thợ bóc lớp vỏ nhựa và dùng kìm bện chặt các lõi đồng lại với nhau. Sau khi hoàn thành, một lớp băng dính cách điện sẽ được quấn bao phủ bên ngoài để ngăn chặn chạm chập. Phương pháp này có ưu điểm là chi phí vật tư cực kỳ thấp và không cần sử dụng linh kiện phụ trợ phức tạp. Tuy nhiên, chất lượng của mối nối phụ thuộc rất lớn vào tay nghề và lực vặn của từng cá nhân. Sự thiếu đồng bộ này khiến kỹ thuật xoắn tay khó đáp ứng được các yêu cầu khắt khe trong tự động hóa.

2.2. Sự khác biệt về độ bền cơ học theo thời gian

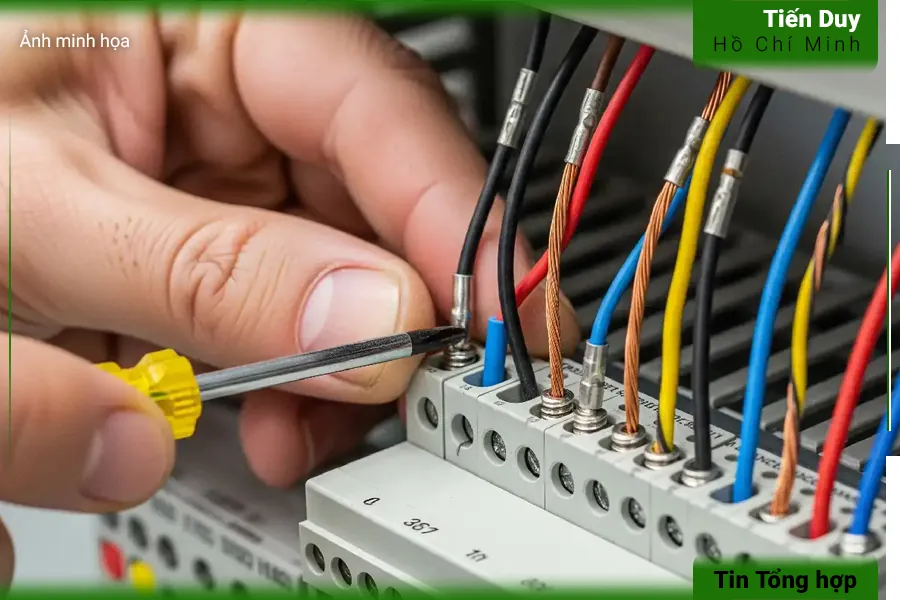

Nối dây bằng cầu đấu sử dụng cơ cấu ngàm kẹp kim loại để tạo ra lực ép ổn định lên lõi cáp. Lực ép này được tính toán kỹ lưỡng để giữ chặt dây dẫn mà không làm dập nát các sợi đồng nhỏ. Ngược lại, mối xoắn thủ công rất dễ bị nới lỏng dưới tác động của sự thay đổi nhiệt độ luân phiên. Ví dụ tại các xưởng dập kim loại, lực rung chấn liên tục từ máy móc truyền theo đường cáp thường làm các mối xoắn bung ra chỉ sau vài tháng. Thiết bị cầu đấu với cơ cấu chống rung sẽ thể hiện ưu thế rõ rệt trong những điều kiện vận hành khắc nghiệt này.

2.3. Đánh giá mức độ an toàn và rủi ro phát nhiệt

Băng dính điện bọc ngoài mối xoắn thường bị lão hóa nhanh chóng khi tiếp xúc với nhiệt độ cao hoặc hóa chất. Lớp keo dính mất tác dụng sẽ làm băng dính bong tróc, để lộ phần kim loại mang điện ra ngoài không khí. Trong khi đó, vỏ bọc của cầu đấu được đúc từ nhựa chống cháy, cung cấp một lớp cách ly an toàn và bền bỉ hơn nhiều. Khi mối xoắn bị lỏng, điện trở tiếp xúc tăng cao sẽ sinh ra nhiệt lượng lớn gây nguy cơ hỏa hoạn. Việc sử dụng thiết bị kẹp dây tiêu chuẩn giúp kiểm soát tốt hơn rủi ro phát nhiệt cục bộ.

3. So sánh nối dây bằng cầu đấu với kỹ thuật hàn chì cố định

Hàn chì tạo ra một khối kim loại liền mạch với khả năng dẫn điện rất tốt. Tuy nhiên, phương pháp này lại mang đến những thách thức riêng khi áp dụng vào hệ thống tủ điều khiển.

3.1. Đặc tính dẫn điện của mối hàn kim loại

Quá trình hàn sử dụng nhiệt độ cao để làm nóng chảy hợp kim thiếc, bao phủ kín các khe hở giữa các sợi đồng. Khi nguội đi, hợp kim này tạo thành một liên kết rắn chắc, ngăn chặn hoàn toàn sự xâm nhập của oxy và hơi ẩm. Nhờ cấu trúc đặc này, mối hàn duy trì được giá trị điện trở tiếp xúc ở mức cực kỳ thấp và ổn định. Nối dây bằng cầu đấu dù sử dụng lực ép cơ học lớn cũng khó đạt được mức độ liền mạch như phương pháp hàn. Đây là lý do hàn chì vẫn được ưu tiên trong các bo mạch điện tử nhạy cảm cần truyền tải tín hiệu tần số cao.

3.2. Tính linh hoạt khi cần tháo lắp và thay thế

Điểm yếu lớn nhất của mối hàn là tính chất cố định, gây khó khăn cho công tác bảo trì hệ thống. Khi một cảm biến bị hỏng, kỹ thuật viên phải dùng mỏ hàn nhiệt để tháo chảy lớp thiếc hoặc cắt bỏ hẳn đoạn dây đó. Quá trình này làm hao hụt chiều dài cáp và kéo dài thời gian dừng máy không cần thiết. Ngược lại, thiết bị cầu đấu cho phép tháo rời dây dẫn chỉ bằng một thao tác vặn ốc hoặc nhấn chốt lò xo đơn giản. Tính linh hoạt này đặc biệt hữu ích trong các dây chuyền sản xuất cần thay đổi sơ đồ đấu nối thường xuyên.

3.3. Yêu cầu về không gian và kỹ năng thi công

Việc thao tác mỏ hàn nhiệt bên trong một tủ điện chật hẹp chứa đầy dây cáp nhựa tiềm ẩn nhiều rủi ro chạm chập. Người thợ cần có kỹ năng tốt để không làm chảy lớp vỏ cách điện của các sợi dây lân cận. Hơn nữa, việc mang thiết bị sinh nhiệt vào các khu vực có nguy cơ cháy nổ thường bị hạn chế bởi các quy định an toàn. Nối dây bằng cầu đấu loại bỏ hoàn toàn nhu cầu sử dụng nhiệt, giúp quá trình thi công diễn ra an toàn và nhanh chóng hơn. Các khối linh kiện gài trên thanh ray cũng giúp quy hoạch không gian tủ điện một cách khoa học.

3.4. Đánh giá yếu tố môi trường và sức khỏe

Khói sinh ra trong quá trình nung chảy nhựa thông và hợp kim chì chứa nhiều tạp chất gây hại cho hệ hô hấp. Nếu làm việc trong không gian kín mà không có hệ thống hút mùi, sức khỏe của người lao động sẽ bị ảnh hưởng đáng kể. Các tiêu chuẩn môi trường hiện đại đang dần hạn chế việc sử dụng chì trong sản xuất công nghiệp. Phương pháp kẹp dây cơ học không phát sinh khí thải độc hại, đáp ứng tốt các tiêu chí về an toàn lao động. Sự chuyển dịch sang các giải pháp thân thiện với môi trường là một xu hướng tất yếu của ngành kỹ thuật điện.

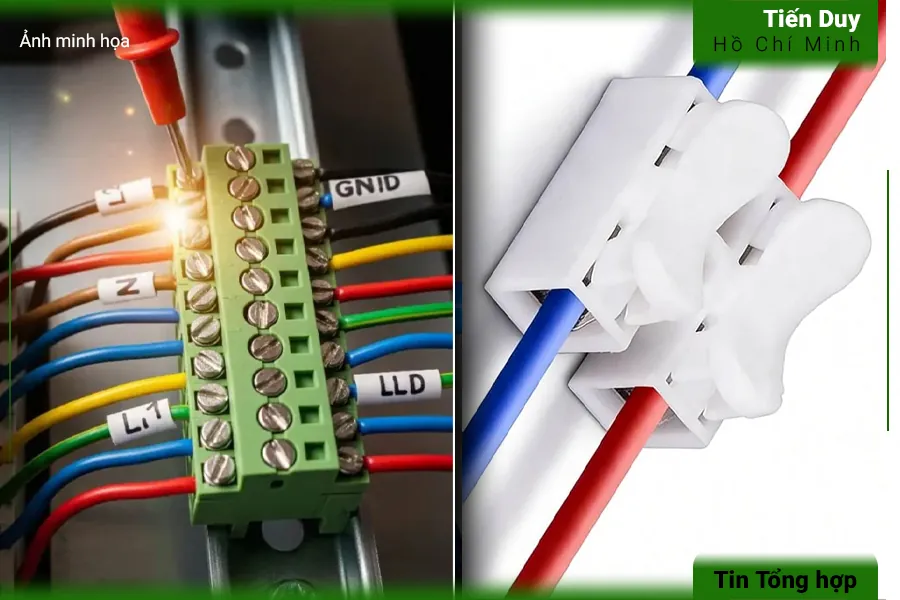

4. Đánh giá nối dây bằng cầu đấu so với việc sử dụng cút nối lò xo

Cút nối lò xo là một phát minh tiện lợi mang lại tốc độ thi công vượt trội. Việc so sánh hai linh kiện này cần dựa trên quy mô và đặc thù của từng dự án.

4.1. Tính tiện dụng của cút nối trong điện dân dụng

Cút nối dây hoặc cút nối nhanh dạng kẹp thường có thiết kế nhỏ gọn, cho phép gom nhiều sợi cáp lại tại một điểm. Thao tác thi công rất đơn giản, người dùng chỉ cần tuốt vỏ và đẩy lõi đồng vào lỗ kẹp mà không cần dùng tua vít. Sự tiện lợi này giúp cút nối trở thành lựa chọn phổ biến trong các hộp âm tường của hệ thống điện dân dụng. Kích thước nhỏ giúp linh kiện dễ dàng nằm gọn trong các không gian chật hẹp phía sau công tắc hoặc ổ cắm. Ví dụ trong thi công điện căn hộ, thợ điện thường dùng cút nối nhanh để chia nhánh dây đèn trần nhằm tiết kiệm thời gian.

4.2. Khả năng chịu tải dòng điện ở mức công suất lớn

Mặc dù rất tiện lợi, cút nối nhanh thường bị giới hạn về tiết diện dây dẫn và khả năng chịu tải dòng điện. Điểm tiếp xúc bên trong cút nối khá nhỏ, khó đáp ứng được các mạch động lực có cường độ dòng điện lên tới hàng trăm ampe. Khi phải gánh tải nặng liên tục, lượng nhiệt sinh ra có thể làm chảy lớp vỏ nhựa mỏng manh của linh kiện. Nối dây bằng cầu đấu giải quyết tốt bài toán này nhờ cơ cấu ngàm kẹp kim loại dày dặn và diện tích tiếp xúc lớn. Các dòng cầu đấu công suất cao có thể truyền tải dòng điện lớn một cách an toàn mà không bị quá nhiệt.

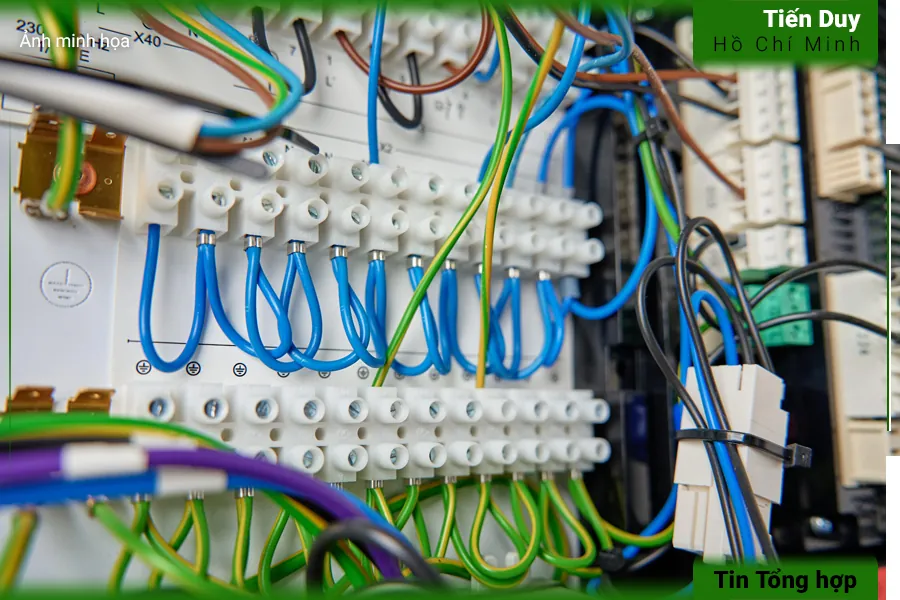

4.3. Ứng dụng quy chuẩn trong các tủ điều khiển

Trong môi trường công nghiệp, hàng nghìn sợi cáp cần được quản lý một cách có hệ thống để phục vụ công tác dò lỗi. Việc sử dụng cút nối thả lỏng bên trong máng cáp sẽ tạo ra một mớ bòng bong, gây khó khăn cho việc truy xuất nguồn gốc tín hiệu. Cầu đấu được thiết kế để gài cố định lên thanh ray DIN, tạo thành những hàng kết nối thẳng tắp và ngăn nắp. Mỗi điểm nối đều được gắn nhãn mác rõ ràng, tương ứng với sơ đồ nguyên lý trên bản vẽ kỹ thuật. Sự quy chuẩn này là yếu tố bắt buộc trong các dự án tự động hóa quy mô lớn.

4.4. Sự khác biệt về chi phí đầu tư ban đầu

Xét về mặt kinh tế, một chiếc cút nối nhanh thường có giá thành rẻ hơn so với một khối cầu đấu tiêu chuẩn. Nếu dự án chỉ yêu cầu kết nối một vài mạch điện đơn giản, cút nối sẽ giúp tiết kiệm chi phí vật tư đáng kể. Tuy nhiên, khi xây dựng một hệ thống tủ điện phức tạp, chi phí cho linh kiện kết nối chỉ chiếm một phần nhỏ trong tổng ngân sách. Việc đầu tư vào thiết bị kẹp dây chất lượng cao sẽ mang lại giá trị lâu dài thông qua việc giảm thiểu chi phí bảo trì. Người thiết kế cần cân đối giữa ngân sách ban đầu và hiệu quả vận hành để đưa ra quyết định hợp lý.

4.5. Khả năng mở rộng hệ thống trong tương lai

Các nhà máy thường xuyên phải nâng cấp dây chuyền sản xuất, đòi hỏi hệ thống điện phải có tính kế thừa và dễ dàng mở rộng. Cút nối nhanh thường chỉ giới hạn số lượng lỗ cắm cố định, gây khó khăn khi cần đấu thêm dây tín hiệu mới. Trong khi đó, thiết kế dạng mô đun của cầu đấu cho phép kỹ sư ghép thêm các khối mới vào thanh ray một cách linh hoạt. Khả năng liên kết các cực bằng thanh lược đồng cũng giúp việc phân phối nguồn điện trở nên gọn gàng hơn.

Những lợi ích khi sử dụng thiết bị mô đun để mở rộng hệ thống bao gồm:

• Dễ dàng bổ sung thêm các điểm nối mới mà không làm xáo trộn hệ thống dây cũ.
• Tích hợp thêm các linh kiện bảo vệ như cầu chì hoặc đi ốt ngay trên thân thiết bị.
• Phân tách rõ ràng các cụm tín hiệu mới thông qua hệ thống vách ngăn cách điện.
• Tận dụng tối đa không gian còn trống trên thanh ray gá lắp tiêu chuẩn.

5. Tính phù hợp của phương pháp cầu đấu trong từng điều kiện cụ thể

Việc khẳng định nối dây bằng cầu đấu là phương án tối ưu cho mọi trường hợp là một góc nhìn chưa thực sự khách quan. Trong các thiết bị điện tử cầm tay hoặc không gian siêu nhỏ, phương pháp hàn chì vẫn giữ vững vị thế khó thay thế nhờ độ mỏng nhẹ. Tương tự, đối với các hộp nối âm tường trong điện dân dụng, cút nối nhanh mang lại sự tiện lợi và tốc độ thi công mà cầu đấu khó lòng cạnh tranh. Mỗi kỹ thuật kết nối được sinh ra để giải quyết một bài toán đặc thù trong từng lĩnh vực riêng biệt. Việc áp dụng sai phương pháp không chỉ gây lãng phí vật tư mà còn làm giảm hiệu năng của hệ thống.

Tuy nhiên, khi xét riêng trong bối cảnh tủ điện công nghiệp và hệ thống tự động hóa, cầu đấu lại thể hiện sự phù hợp về nhiều mặt. Môi trường nhà máy đòi hỏi tính quy chuẩn cao, khả năng chịu tải lớn và sự thuận tiện trong công tác bảo trì định kỳ. Các khối linh kiện gài thanh ray đáp ứng tốt những yêu cầu này, giúp kỹ sư quản lý hàng nghìn luồng tín hiệu một cách khoa học. Sự kết hợp giữa vật liệu nhựa chống cháy và cơ cấu kẹp kim loại chắc chắn tạo ra một điểm nối an toàn trước các tác động cơ học. Đây là lý do phần lớn các bản vẽ thiết kế cơ điện hiện nay đều ưu tiên sử dụng linh kiện này cho tủ điều khiển.

Tóm lại, việc lựa chọn kỹ thuật nối dây cần được đánh giá dựa trên nhiều khía cạnh như môi trường vận hành, dòng điện tải và yêu cầu bảo trì. Nối dây bằng cầu đấu mang lại nhiều lợi ích thiết thực nhưng không phải là giải pháp duy nhất cho mọi vấn đề kỹ thuật. Các kỹ sư thiết kế nên linh hoạt kết hợp nhiều phương pháp khác nhau trong cùng một dự án để đạt được hiệu quả tổng thể tốt nhất. Sự am hiểu về đặc tính vật lý của từng loại mối nối sẽ giúp đội ngũ kỹ thuật xây dựng được một hệ thống điện an toàn và bền bỉ. Việc tham khảo các tiêu chuẩn kỹ thuật quốc tế luôn là cơ sở quan trọng để đảm bảo chất lượng cho mọi công trình.
