Biến dòng đế sắt ILEC (dòng RCT) là thiết bị đo lường điện công nghiệp hoạt động dựa trên định luật cảm ứng điện từ Faraday, làm nhiệm vụ hạ dòng điện xoay chiều từ dải 50A – 6000A xuống mức 5A an toàn. Dù nguyên lý lõi từ giống với các dòng CT thông thường, biến dòng đế sắt ILEC tạo ra sự khác biệt nhờ thiết kế lõi xuyến (Toroidal) kết hợp đế kim loại bắt vít trực tiếp. Kết cấu này giúp thiết bị chống chịu tốt các lực điện động học sinh ra khi có dòng ngắn mạch, phân bố từ thông đồng đều và duy trì cấp chính xác Class 1. Mã hàng được phân bổ theo kích thước đường kính lỗ từ phi 35, 65, 90 đến phi 200 tương thích với dung lượng tải Burden từ 5VA đến 15VA.

1. Giới thiệu chung về hình dáng và cấu tạo của biến dòng đế sắt ILEC

Thiết bị đo lường trong tủ điện công nghiệp luôn đòi hỏi sự chính xác và độ bền cơ học cao khi hoạt động liên tục với tải nặng. Trong đó, cấu tạo của biến dòng đế sắt ILEC mang đến một giải pháp nhận diện và lắp đặt tối ưu cho các hệ thống phân phối nguồn tại TP.HCM.

1.1. Định nghĩa cơ bản về thiết bị đo lường hạ dòng RCT

Thiết bị đo lường hạ dòng dạng RCT thực chất là một máy biến áp đặc biệt chuyên dùng để biến đổi dòng điện xoay chiều có giá trị lớn xuống mức tiêu chuẩn. Mục đích cốt lõi của việc này là cung cấp tín hiệu an toàn và tỷ lệ thuận cho các đồng hồ ampe hiển thị kim hoặc rơ le bảo vệ kỹ thuật số. Mạch sơ cấp của thiết bị thường chính là đường cáp tải chính đi xuyên qua lỗ tâm, trong khi cuộn thứ cấp được quấn bên trong lớp vỏ bảo vệ. Nhờ cơ chế đóng kín này, người vận hành có thể dễ dàng giám sát toàn bộ tình trạng tiêu thụ điện năng mà không cần can thiệp trực tiếp vào lưới điện áp cao. Việc ứng dụng thiết bị không chỉ đảm bảo số liệu thu thập chuẩn xác mà còn bảo vệ an toàn tuyệt đối cho cả mạng lưới điều khiển lẫn nhân sự kỹ thuật.

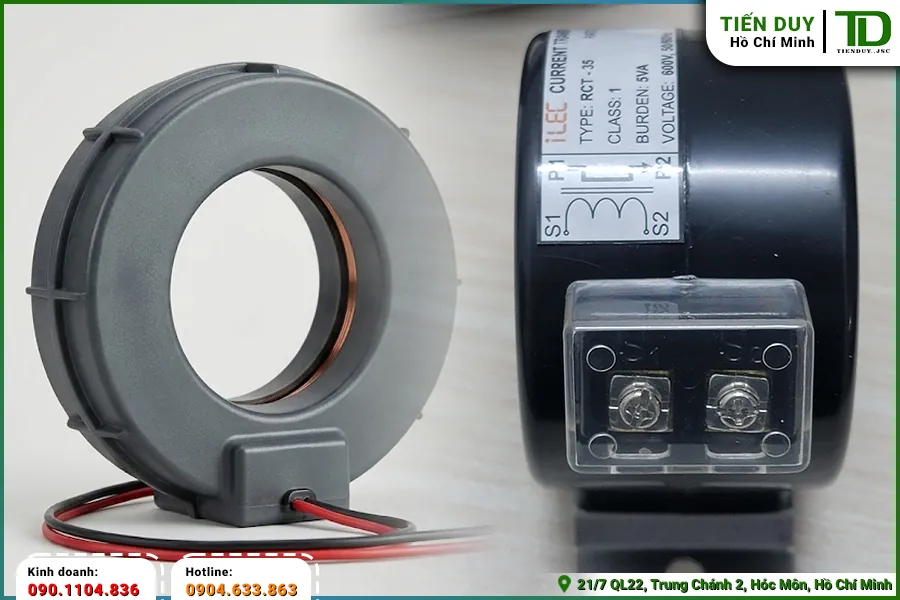

1.2. Dấu hiệu nhận diện đặc trưng qua lõi xuyến và phần đế kim loại

Điểm dễ nhận biết nhất của dòng sản phẩm này chính là thiết kế lõi từ hình xuyến tròn hoàn hảo được bọc trong một lớp vật liệu cách điện siêu bền. Khác với các khối vuông nhựa đúc kín thông thường, hình xuyến tròn cho phép người thợ dễ dàng định tâm đường cáp đi qua một cách cân xứng nhất có thể. Hình dạng này giúp phân bố đường sức từ đồng đều xung quanh dây dẫn, từ đó hạn chế tối đa hiện tượng bão hòa cục bộ tại các góc cạnh. Thiết kế vật lý đặc biệt phát huy hiệu quả khi hệ thống phải đo lường các mức tải liên tục thay đổi trong môi trường nhà máy sản xuất. Các kỹ sư khi lên dự toán vật tư thường ưu tiên kiểu dáng này cho những khoang tủ có không gian hẹp cần uốn cáp linh hoạt.

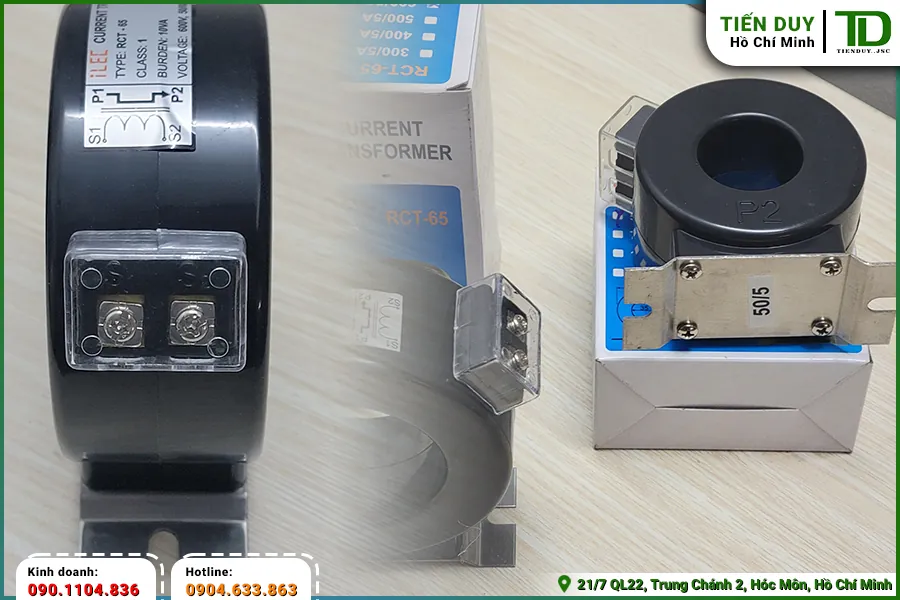

Bên cạnh lõi xuyến tròn, phần gá đỡ bằng kim loại sơn tĩnh điện đóng vai trò là một điểm tựa cơ học cực kỳ vững chắc trong cấu tạo biến dòng ILEC. Chi tiết chân đế này được dập sẵn các lỗ định hình chuẩn xác, giúp việc cố định thiết bị lên tấm panel hoặc thanh ray đỡ trở nên nhanh chóng thông qua việc xiết bulong. Khi có sự cố quá tải hoặc dòng ngắn mạch lớn quét qua, lực điện động học sinh ra có thể làm rung lắc cáp động lực dữ dội. Nhờ phần chân đế kim loại neo giữ chặt chẽ, cụm thiết bị sẽ không bị xê dịch khỏi vị trí ban đầu, đảm bảo tính liên tục của phép phân tích dữ liệu. Đây là một điểm cộng lớn giúp sản phẩm ghi điểm tuyệt đối trong mắt các đơn vị thi công lắp ráp tủ điện công nghiệp chuyên nghiệp.

2. Phân tích nguyên lý hoạt động của biến dòng đế sắt ILEC

Bản chất vận hành của mọi thiết bị phân tích từ trường đều xoay quanh các định luật vật lý cơ bản đã được chứng minh qua nhiều thập kỷ. Để hiểu rõ nguyên lý biến dòng đế sắt ILEC, chúng ta cần chia nhỏ các giai đoạn biến đổi năng lượng diễn ra bên trong vòng xuyến lõi từ.

2.1. Quá trình sinh từ thông xoay chiều từ cuộn cáp sơ cấp

Giai đoạn đầu tiên bắt đầu ngay khi đường cáp động lực mang dòng điện xoay chiều được luồn trực tiếp qua tâm hở của khối hình xuyến. Dòng điện sơ cấp này, dù chỉ đóng vai trò như một vòng dây duy nhất, vẫn mang một mức năng lượng cực kỳ lớn và liên tục dao động theo đúng tần số lưới điện. Sự biến thiên của tín hiệu cực đại ngay lập tức tạo ra một từ trường mạnh bao quanh không gian dây dẫn tuân theo quy tắc bàn tay phải. Từ trường này không phát tán lãng phí ra ngoài không khí mà bị thu hút và chạy luẩn quẩn hoàn toàn bên trong khối lõi thép kỹ thuật. Chất lượng của lớp tôn silic quyết định trực tiếp đến việc thu thập và truyền dẫn khối lượng từ thông này một cách trơn tru với mức hao tổn ít nhất.

Sự khép kín của vòng xuyến giúp đường sức từ được duy trì liên tục và không bị đứt gãy trong suốt chu kỳ làm việc của tải động cơ. Khi vận hành thực tế, lượng từ thông đi qua tiết diện lõi thép sẽ biến đổi tuần hoàn với biên độ tỷ lệ thuận với lượng điện năng tiêu thụ. Các dải tôn silic mỏng được cuộn chặt lại với nhau bên trong nhằm triệt tiêu tối đa mức độ xuất hiện của dòng điện xoáy Foucault gây nóng thiết bị. Nhờ quá trình dẫn từ tối ưu này, năng lượng từ mạch điện động lực sơ cấp đã được chuyển hóa thành dạng năng lượng điện từ chuẩn bị cho bước cảm ứng thứ hai. Đây là bước đệm cơ học quan trọng nhất để đảm bảo biên độ tín hiệu đầu ra không bị méo dạng so với đồ thị tiêu thụ thực tế.

2.2. Cơ chế cảm ứng từ và hạ dòng điện tại cuộn thứ cấp

Tại bước tiếp theo, lượng từ thông biến thiên tuần hoàn bên trong lõi thép sẽ cắt ngang qua hàng ngàn vòng dây đồng nhỏ quấn chặt quanh nó, hình thành nên cuộn thứ cấp. Theo định luật cảm ứng điện từ Faraday, sự biến đổi đường sức từ này sẽ sinh ra một sức điện động cảm ứng tạo thành dòng điện tỷ lệ chạy ra hai cực S1 và S2. Vì số vòng quấn ở khoang thứ cấp lớn hơn rất nhiều so với lõi sơ cấp xuyên tâm, dòng điện đầu ra sẽ được ép xuống một mức cực kỳ an toàn theo đúng tỷ lệ nghịch. Ví dụ, nếu tỷ số là 1000/5A, khi cụm cáp chính tải đúng 1000 Ampe thì đầu ra sẽ cung cấp chính xác 5 Ampe cho hệ thống đồng hồ đo đếm. Cơ chế hạ áp và nén dòng này diễn ra liên tục, tức thời và không có độ trễ thời gian đáng kể trong suốt quá trình các dây chuyền máy móc làm việc.

2.3. Sự tản nhiệt và duy trì độ ổn định từ trường khi chạy tải cao

Khi các nhà máy công nghiệp sản xuất chạy tối đa công suất, dòng tải đi qua tủ phân phối sẽ duy trì ở mức đỉnh trong nhiều giờ liền, kéo theo sự gia tăng nhiệt lượng đáng kể. Nhiệt độ tăng cao có thể làm thay đổi đặc tính thẩm thấu từ tính của vật liệu sắt, dẫn đến hiện tượng sai số số liệu nếu thiết bị đo lường không được tản nhiệt tốt. Cấu trúc lõi xuyến tròn lúc này thể hiện ưu thế khi tạo ra một khoảng không hở lớn ở tâm, giúp luồng không khí bên trong khoang tủ lưu thông dễ dàng qua mặt ngoài bề mặt cáp và thân vỏ. Khả năng tự làm mát thụ động này giữ cho mức nhiệt của cuộn sơ cấp luôn nằm trong ngưỡng an toàn tuyệt đối theo khuyến cáo của nhà máy sản xuất. Điều kiện này cực kỳ có ý nghĩa đối với các dự án luyện kim hay chế biến xi măng, nơi nhiệt độ môi trường vốn đã rất khắc nghiệt.

Sự duy trì ổn định nhiệt độ khoang tủ không chỉ kéo dài tuổi thọ vật liệu nhựa cách điện mà còn đảm bảo độ tuyến tính của mật độ từ trường bên trong lõi thép. Khi đường sức từ không bị suy giảm cơ lý do nhiệt, tín hiệu dòng điện 5A cấp về khối rơ le bảo vệ sẽ giữ được độ trung thực cao nhất, giúp rơ le phản hồi cắt bớt tải chính xác khi có sự cố thực sự. Một số nhân viên dự án khi kiểm tra tồn kho vật tư thường ít chú ý đến khả năng tản nhiệt của kiểu dáng thiết bị, nhưng thực tế đây lại là thông số quyết định đến vòng đời công trình. Do đó, việc ứng dụng thiết kế đo lường dạng xuyến đế kim loại luôn là một lựa chọn mang tính chiến lược dài hạn cho các nhà thầu thi công hạ tầng cơ điện vững chắc.

3. Điểm khác biệt trong cơ chế hoạt động của biến dòng đế sắt ILEC so với dòng khác

Bất kỳ hệ thống chuyển đổi điện từ nào cũng phải tuân thủ các nguyên lý vật lý cốt lõi để đảm bảo sự đồng bộ số liệu trên toàn lưới điện quốc gia. Tuy nhiên, điểm khác biệt thực sự của thiết bị chuyên dụng nằm ở cách tối ưu hóa các chi tiết cơ học để chống chịu lại môi trường rung lắc mạnh.

3.1. Cơ bản vẫn tuân thủ định luật cảm ứng điện từ Faraday

Xét về mặt lý thuyết thuần túy, mọi thao tác chuyển đổi biên độ dòng điện khổng lồ thành dòng điện bé đều phải sử dụng cầu nối là sóng từ trường biến thiên theo định luật Faraday kinh điển. Khi khảo sát thiết bị RCT, chúng ta dễ dàng nhận thấy sự biến thiên đường sức từ sinh ra từ cáp nhánh vẫn làm nhiệm vụ kích thích vòng dây thứ cấp tương tự như khối nhựa đúc hình vuông. Không có bất kỳ sự chế tạo nào đi ngược lại nền tảng vật lý này nhằm mục đích bảo toàn sự tương thích chéo với các đồng hồ kỹ thuật số thông dụng trên thị trường. Do đó, quá trình vận hành của biến dòng đế sắt ILEC vẫn mang lại sự quen thuộc tuyệt đối cho những người thợ bảo trì lâu năm khi họ tiến hành đấu nối hệ thống lại từ đầu. Việc bảo lưu tính nguyên bản này là tiêu chuẩn bắt buộc để cụm tủ điều khiển đạt được các chứng chỉ an toàn đo lường được quy định bởi nhà nước.

3.2. Tối ưu chống nhiễu và lực điện động học nhờ thiết kế gá sắt cố định

Sự khác biệt lớn nhất giữa các dòng sản phẩm chỉ thực sự lộ diện khi toàn bộ hệ thống phân phối phải đối mặt với những biến cố rủi ro như ngắn mạch dòng cực đại. Các loại khối CT vỏ nhựa gài thanh cái thông thường rất dễ bị nứt vỡ hoặc bung ngàm nhựa khi thanh đồng hoặc dải cáp bị vặn xoắn dữ dội do lực điện động học sinh ra quá mức chịu đựng. Ngược lại, nhờ thiết kế đính kèm một bộ gá bằng kim loại dày bắt trực tiếp bằng bulong M6 hoặc M8, sản phẩm đo lường này gần như miễn nhiễm hoàn toàn với các rung chấn vật lý. Bộ đế thép vững chắc này khóa chặt khối xuyến từ tính ở một tọa độ cố định, không cho phép khe hở không khí giữa tâm cáp và viền lõi từ bị xô lệch. Sự kiên cố về mặt kết cấu giúp hạn chế các điểm mù từ thông, giữ cho sai số biểu diễn không vượt quá ngưỡng cho phép ngay cả trong tình huống nguồn điện biến động cực mạnh.

Bên cạnh việc chống đứt gãy cơ học, kết cấu kết hợp giữa xuyến nhựa cách điện và chân đế kim loại còn hỗ trợ khả năng phân tán nhanh các dòng nhiễu điện từ ký sinh trong không gian hẹp. Trong các tủ MSB chứa hàng loạt biến tần công suất lớn, sóng hài bậc cao sinh ra liên tục sẽ ảnh hưởng xấu đến sự trong sạch của đường sức từ đo lường thứ cấp. Tuy nhiên, khi được lắp ráp đúng tiêu chuẩn và xiết ốc dính chặt vào vách mặt bích, phần đế sắt đôi khi đóng vai trò như một điểm xả nhiễu cục bộ, triệt tiêu bớt tác động của từ trường rác lên cuộn đồng bên trong. Đây chính là yếu tố khác biệt tạo nên sự bền bỉ đáng kinh ngạc, giúp các giám đốc điều hành dự án luôn tự tin khi thống kê khối lượng trang thiết bị cho các nhà máy trọng điểm.

Để giải quyết bài toán thiếu hụt vật tư đo lường và tối ưu chi phí cho các gói thầu tủ phân phối công nghiệp, hãy liên hệ trực tiếp cho tổng kho thiết bị điện Tiến Duy qua số điện thoại 0904.633.863 (Mr. Ninh). Đội ngũ chuyên môn sẽ hỗ trợ kiểm tra tồn kho, cung cấp bảng giá chiết khấu dự án B2B tận gốc và lên phương án giao chành xe hỏa tốc trong ngày để không làm gián đoạn tiến độ công trình.

4. Những thông số định hình hiệu suất biến dòng đế sắt ILEC

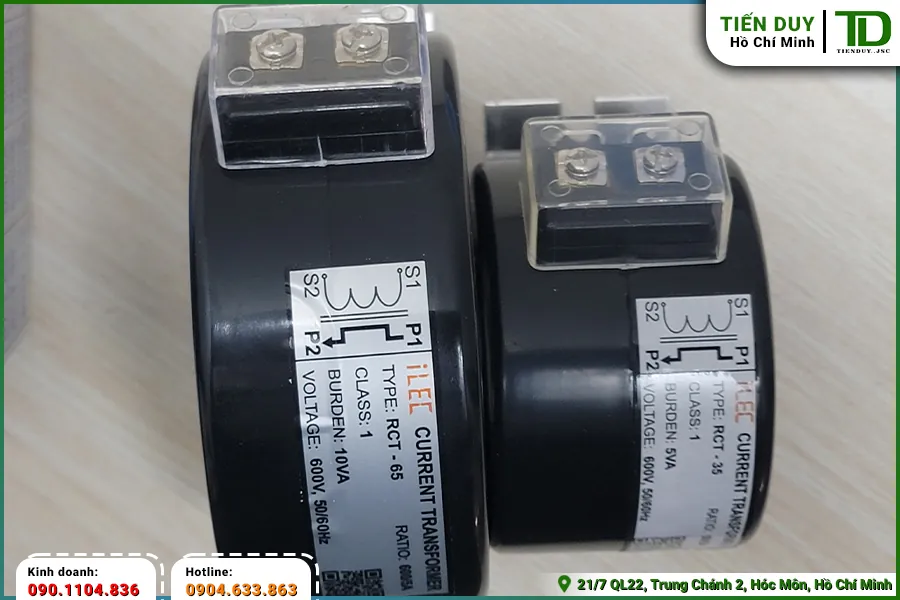

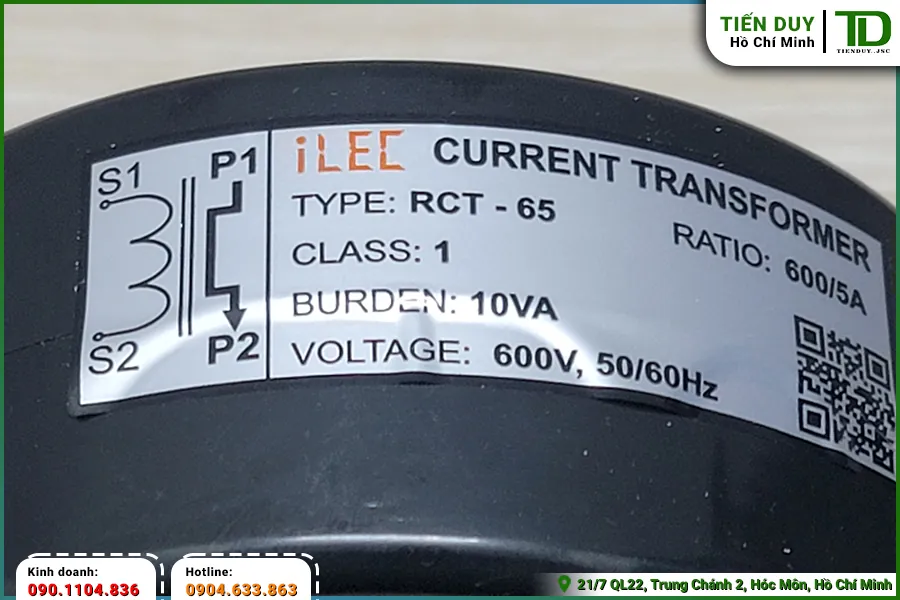

Để lên danh mục vật tư chuẩn xác, người thu mua chuyên nghiệp cần nắm vững các chỉ số đo lường cơ bản được in dập nổi trực tiếp trên nhãn mác của nhà sản xuất. Việc hiểu rõ thông số biến dòng ILEC sẽ giúp hệ thống kim chỉ thị hoạt động mượt mà và tránh được những hư hỏng do đấu nối quá giới hạn thiết kế.

4.1. Dải tỷ số biến dòng rộng mở từ 50/5A đến mức cực đại 6000/5A

Sự đa dạng về dải tỷ số chuyển đổi là một trong những điểm mạnh xuất sắc nhất đáp ứng trọn vẹn quy mô của mọi trạm biến áp hoặc khoang tủ MSB trung tâm. Cụ thể, sự phân loại mức độ hạ dòng theo thực tế tiêu thụ điện năng được chia thành các nhóm chịu tải đặc thù nhằm tối ưu hóa vòng quay kim đồng hồ hiển thị:

• Khoang phân phối nhánh cỡ nhỏ sử dụng mã hàng với dải đo thu gọn như 50/5A, 75/5A hoặc 100/5A.
• Hệ thống mạch động lực chạy máy bơm hay băng tải tầm trung thích hợp ứng dụng dải tín hiệu từ 500/5A đến 800/5A.
• Khoang lộ tổng nhận nguồn từ máy biến áp hạ thế bắt buộc phải lắp đặt các bộ mã siêu lớn với ngưỡng cực đại lên tới 4000/5A, 5000/5A hoặc 6000/5A.

4.2. Cấp chính xác Class 1 trong hệ thống đồng hồ đo

Cấp chính xác là một đại lượng biểu thị mức độ sai số tối đa cho phép của khối đo lường khi hoạt động ở điều kiện định mức lý tưởng không có sóng hài. Dòng sản phẩm đo lường này được nhà máy hiệu chuẩn đạt tiêu chuẩn Class 1, tức là khoảng chênh lệch giữa tín hiệu cảm ứng thứ cấp và dòng tải tiêu thụ thực tế chỉ dao động bó hẹp ở mức ±1%. Chuẩn Class 1 hoàn toàn thỏa mãn được các đòi hỏi kỹ thuật khắt khe đối với mạch hiển thị thông thường, cung cấp nguồn dữ liệu đáng tin cậy cho tủ tụ bù tự động hoặc mạch giám sát điện năng PLC. Mặc dù không nhắm đến các trạm đo đếm thanh toán tiền điện đòi hỏi chuẩn Class 0.5, nhưng đối với nhiệm vụ vận hành dây chuyền công nghiệp, sai số 1% là con số tỷ lệ vàng để hài hòa giữa chi phí dự toán và hiệu năng thu thập.

4.3. Công suất biểu kiến Burden dao động từ 5VA đến 15VA

Thông số Burden, hay còn gọi là công suất biểu kiến định mức, đóng vai trò tạo lực đẩy để truyền dòng tín hiệu 5A đi dọc theo tuyến cáp đồng mà không bị triệt tiêu giữa chừng. Đối với các cụm mã hàng sở hữu tỷ số dòng tải nhỏ gọn, mức dung lượng này thường dừng lại ở mức 5VA, đủ mạnh để kéo đường cáp điều khiển tiết diện 1.5mm2 ra tới mặt cánh ngoài tủ trong khoảng cách tầm gần. Tuy nhiên, khi toàn bộ khung vỏ tủ có kích thước khổng lồ và khoảng cách đi dây kéo dài hơn bình thường, điện trở thuần của đoạn đồng tăng lên sẽ ép thiết bị phải gánh thêm phần năng lượng hao phí. Việc trang bị kiến thức chuẩn xác về thông số dung lượng giúp người làm kỹ thuật tránh được hiện tượng đồng hồ hiển thị chỉ sai số do áp lực sụt áp trên cáp điều khiển quá lớn.

Để giải quyết bài toán suy giảm đường truyền đi xa, các bộ mã hàng cỡ trung và cỡ lớn đã được nhà sản xuất nâng cấp mức dung lượng tải Burden vọt lên mức 10VA và 15VA. Dòng năng lượng mạnh mẽ này cho phép tín hiệu 5A cảm ứng vượt qua sự cản trở của các mối nối rập cos, điện trở tiếp xúc của cầu đấu UK và cả tổng trở nội sinh của mặt đồng hồ mà vẫn nguyên vẹn hình thái. Các chuyên viên phòng thu mua đặc biệt chú ý đến chỉ số này vì nếu chọn thiết bị có Burden quá yếu, họ bắt buộc phải khắc phục bằng cách tốn thêm chi phí tăng tiết diện sợi cáp lên gấp nhiều lần. Sự phân bổ mức biểu kiến một cách bài bản theo từng dải dòng điện đã chứng minh sự thấu hiểu sâu sắc từ phía nhà máy sản xuất đối với các rào cản ứng dụng hiện trường.

4.4. Sự phân bổ từ thông đồng đều theo tiết diện cáp dẫn

Ngoài tỷ số biến đổi và dung lượng tải, khả năng dàn đều lượng đường sức từ là một đặc tính ẩn nhưng ảnh hưởng trực tiếp đến quá trình lão hóa của toàn bộ hệ thống mạch đo. Khối lượng và chất lượng của dải tôn silic xen kẽ bên trong vòng nhựa được thiết kế tỉ mỉ để khối từ không bao giờ rơi vào trạng thái bão hòa khi mô tơ chạy đúng 100% dòng định mức. Khi bó cáp động lực lấp đầy khoảng không của lỗ phi hở, sóng từ trường sẽ luân chuyển êm ái trong lõi, giảm thiểu tối đa hiện tượng rung thanh âm khó chịu do lực điện Foucault gây ra. Đặc tính kết cấu này phát huy tác dụng cực tốt trong các module tủ khởi động sao tam giác tải nặng, nơi dòng điện đề pa có thể phóng lên gấp ba đến bốn lần ngưỡng thông thường trong vài chục giây đầu.

5. Quy tắc an toàn kỹ thuật khi ứng dụng biến dòng đế sắt ILEC

Bên cạnh việc lựa chọn đúng mã thông số kỹ thuật, quy trình thao tác đấu nối thực tiễn luôn yêu cầu kỹ thuật viên tuân thủ mọi nguyên tắc bảo vệ mạch hiển thị thứ cấp. Những quy định khắt khe này không chỉ bảo vệ tính nguyên vẹn của phần tử đo lường mà còn ngăn chặn rủi ro đe dọa trực tiếp tính mạng con người.

5.1. Cảnh báo hiện tượng quá áp nguy hiểm khi hở mạch thứ cấp

Quy định sống còn đầu tiên đối với mọi cụm tủ điện đo lường dòng tải là tuyệt đối không được để tình trạng hở mạch hai đầu cọc cực thứ cấp khi lộ cáp chính đang đóng điện. Ở trạng thái làm việc bình thường, sóng điện thứ cấp sinh ra lượng từ thông ngược chiều, dập tắt gần hết sóng từ thông do nhánh sơ cấp bơm vào, kìm giữ tổng lượng đường sức từ trong lõi thép ở ngưỡng rất nhỏ. Khi mạch vòng thứ cấp bị tháo gỡ hoặc lỏng lẻo chưa kết nối vào mặt đồng hồ, sức từ hóa mãnh liệt của cuộn cáp chính sẽ bung tỏa tự do mà không gặp phải bất kỳ rào cản đối trọng nào. Trạng thái mất cân bằng năng lượng nghiêm trọng này ngay lập tức dồn ép lõi tôn silic vào điểm bão hòa sâu, ép lượng điện năng khổng lồ biến thành luồng nhiệt độ thiêu đốt cực cao.

Hậu quả tàn khốc của sự cố để hở mạch là hiện tượng xuất hiện các đỉnh điện áp vọt lên hàng ngàn Volt tại hai chân tiếp điểm bulong S1 và S2, kéo theo một loạt các hiệu ứng phá hủy dây chuyền tốn kém:

• Màng vật liệu nhựa cách điện mỏng manh của cuộn dây thứ cấp bên trong bị nổ tung và đánh thủng ngay tức khắc.
• Xảy ra tình trạng phóng tia lửa điện cường độ cao, làm cháy sém lan rộng sang hệ thống máng nhựa và cáp tín hiệu lân cận.
• Gây ra nguy cơ điện giật tử vong ngay lập tức nếu nhân viên bảo trì vô tình chạm ngón tay vào khu vực cầu đấu hở mạch trong lúc máy móc đang chạy.

5.2. Tiêu chuẩn nối đất cực S2 để triệt tiêu dòng rò

Nhằm mục tiêu tạo lập thêm một lá chắn bảo vệ kiên cố cho nhóm mạch tín hiệu điện áp thấp, các văn bản quy chuẩn điện lực quốc tế luôn yêu cầu thực hiện nối đất một trong hai chân cực thứ cấp. Trong các bản vẽ thi công tủ phân phối chuyên nghiệp, người thiết kế thường ấn định cụ thể việc dùng dây te nối từ cọc S2 hoặc cọc k đi thẳng vào thanh cái đồng tiếp địa chung của toàn bộ lớp vỏ kim loại. Biện pháp an toàn này hoàn toàn tàng hình và không hề cản trở dòng điện cảm ứng 5A tuần hoàn qua kim đồng hồ, nhưng lại có giá trị cứu mạng vô giá khi xảy ra sự cố rò rỉ điện áp từ đường cáp 3 pha. Nếu vỏ bọc cách điện bên ngoài thiết bị bị nứt gãy do lão hóa và truyền thẳng mức áp 380V sang mạch thứ cấp, dòng điện rò chết người này sẽ ngay lập tức được xả thẳng xuống bãi tiếp địa, giữ cho toàn bộ linh kiện PLC phía sau không bị nổ tung.

5.3. Hướng dẫn bố trí cáp xuyên tâm để tối ưu đường sức từ

Kỹ năng định hình và lắp ráp tuyến cáp động lực chui qua miệng lỗ phi của thiết bị cũng đóng vai trò quyết định đến độ tinh cậy của mọi số liệu truyền tải về phòng điều khiển. Mạch cáp sơ cấp cần được uốn nắn sao cho chạy thành đường thẳng tắp và vuông góc với tâm của hình xuyến, tuyệt đối tránh việc cáp bị bẻ cong gập góc ngay sát mép cửa sổ đo lường. Khi tiết diện cáp ép lệch sang một bên viền quá nhiều, trường từ tính sinh ra sẽ hấp thụ không đồng đều trên bề mặt dải lõi thép, vô tình tạo ra các vùng bão hòa từ tính cục bộ làm méo mó nhẹ tín hiệu cảm ứng đầu ra. Hơn thế nữa, hành động cố tình nhồi nhét quá nhiều lõi cáp đồng cứng cáp vào một không gian lỗ hẹp sẽ sản sinh lực ma sát tỳ đè liên tục, làm rách xước lớp vỏ bọc bảo vệ cốt lõi của thiết bị qua thời gian sử dụng.

Để đạt được hiệu suất trọn vẹn, đội ngũ thợ lắp ráp nên thống kê khối lượng vật tư và đo đạc chuẩn xác bó cáp từ giai đoạn phác thảo để chọn mã hàng có đường kính lỗ phi dự phòng rộng rãi hơn mức thực tế một chút. Việc sắp xếp các lõi dây luồn qua song song, ngay ngắn sẽ giảm thiểu bớt hiện tượng nhiễu loạn sóng điện từ chéo giữa các pha đứng cạnh nhau trong một module tủ MSB dòng tải lớn. Bố trí mạng lưới dây dẫn tuân thủ kỹ thuật không chỉ làm thăng hạng tính thẩm mỹ gọn gàng của khoang tủ mà còn giúp hệ thống vận hành bền bỉ qua hàng thập kỷ mà không cần dừng máy bảo trì. Nếu muốn tìm hiểu sâu sắc hơn về đặc điểm sinh học và phương pháp ứng dụng các dòng linh kiện đo lường đặc thù này, bạn có thể tham khảo ngay kho tàng kiến thức chuyên môn đồ sộ của chúng tôi.

>>> Xem thêm: Các sản phẩm biến dòng ILEC

6. Mối tương quan giữa kích thước cửa sổ và dải đo của biến dòng đế sắt ILEC

Khi nghiên cứu tổng quan thông số kỹ thuật, sự gia tăng của dải đo lường điện năng luôn tỷ lệ thuận một cách tuyến tính với kích thước mở rộng cửa sổ (lỗ phi) của các dòng mã hàng thuộc hệ sinh thái nguyên lý biến dòng đế sắt ILEC. Ở cấp độ tủ phân phối nhánh phụ hoặc mạch điều khiển bơm nước công suất nhẹ, các thiết bị làm nhiệm vụ thu thập dòng định mức từ 50A đến 400A thường được nhà máy sản xuất thu gọn vào khối thiết kế phi 35 cực kỳ nhỏ bé. Khoảng không cửa sổ 35mm này hoàn toàn vừa vặn để các thợ điện luồn nhẹ nhàng sợi cáp điện lõi mềm nhiều sợi mà không làm lãng phí không gian thao tác bên trong khoang máng cáp chật chội. Sức mạnh gánh tải của nhóm khuôn phi 35 thông thường được tối ưu ở ngưỡng dung lượng 5VA, phù hợp hoàn hảo với điện trở nội của các cụm đồng hồ ampe kim kích thước tiêu chuẩn vuông 72x72mm.

Khi bước chân vào thế giới của các cụm tủ động lực nhà xưởng tầm trung, nơi các thanh cái đồng nguyên khối bắt đầu thay thế cho mớ dây cáp mềm lộn xộn, kích thước lỗ phi hở ngay lập tức được gia tăng lên các nấc 65mm, 90mm và tối đa là 110mm. Các phiên bản mã hàng có kích thước tầm trung này tự hào gánh vác trọng trách thu thập chính xác tín hiệu cho luồng dòng điện mạnh mẽ đổ từ ngưỡng 500A kéo dài lên đến trần 2500A liên tục. Lúc này, khoảng trống cửa sổ lớn mở ra không chỉ giúp việc xỏ xuyên thanh cái đồng vuông vức đi qua trở nên dễ thở hơn mà còn tạo ra một khe hở không khí tản nhiệt cực kỳ thiết yếu giữa khối đồng rực lửa và lớp vỏ nhựa cách điện. Đặc tính thiết kế giải nhiệt vật lý này giúp tổng thể cụm linh kiện chống lại sự tàn phá của quá trình lão hóa nhiệt, bảo lưu mức độ chính xác của số liệu hiển thị dù hệ thống đã trải qua nhiều năm ròng rã hoạt động không ngừng nghỉ.

Tiến lên cấp độ cao nhất của hệ thống hạ tầng điện, ngay tại khu vực buồng tủ tổng MSB kết nối trực tiếp với trạm biến áp, những cỗ máy đo lường khổng lồ mang thông số cửa sổ hở phi 130mm và phi 200mm mới thực sự được bung tỏa sức mạnh. Nhóm thiết bị ngoại cỡ này sinh ra với sứ mệnh ôm trọn những cấu trúc thanh cái ghép song song nhiều lớp, kiên cường đứng ra nhận nhiệm vụ hạ áp luồng dòng cực đại kinh hoàng từ ngưỡng 3000A đến tận đỉnh 6000A cùng sức đẩy 15VA không biết mệt mỏi. Sự gắn kết mang tính logic tuyệt đối giữa kích cỡ khoảng trống cửa sổ, thể tích của các lớp tôn silic cuộn tròn bên trong và độ cứng cáp của bộ chân gá kim loại đã nhào nặn nên một thiết bị đo lường vững như bàn thạch. Việc tra cứu và quyết định đúng kích thước phi đo lường dựa trên bảng báo giá thông số chi tiết sẽ giúp các đơn vị chế tạo tủ điện chuẩn hóa hạng mục lên dự toán vật tư, dập tắt từ trong trứng nước mọi rủi ro kỹ thuật lắp ráp phát sinh tại hiện trường thi công khắc nghiệt.
