Hệ sinh thái thiết bị điện ILEC chuyên dụng cho tủ bảng điện bao gồm: đèn báo pha (24VDC, 220VAC), nút nhấn phi 22 (tiếp điểm 1NO, 1NC), đồng hồ đo lường (Ampe, Volt kích thước 96×96, Class 1.5), đồng hồ đa năng MFM300 hỗ trợ truyền thông Modbus RTU. Đặc biệt, ILEC cung cấp đa dạng các loại biến dòng (CT kẹp JP, CT đúc TPCT, CT vuông APM, CT tròn RCT) với dải đo rộng từ 50/5A đến 6000/5A, cấp chính xác Class 1.0 và Class 0.5, giúp kỹ sư dễ dàng lên dự toán và thống kê khối lượng chính xác.



1. Tổng quan về các dòng thiết bị điện ILEC chuyên dụng cho tủ bảng điện

Thương hiệu ILEC cung cấp đa dạng các loại vật tư phục vụ trực tiếp cho quá trình lắp ráp và điều khiển tủ bảng điện công nghiệp. Khi tìm hiểu về thiết bị điện ILEC, dân kỹ thuật sẽ thấy hãng tập trung mạnh vào hai mảng chính là đo lường và phụ kiện mặt tủ.

1.1 Nhóm thiết bị đo lường

Hệ thống đo lường của hãng bao gồm các loại đồng hồ kim, đồng hồ điện tử hiển thị số và đồng hồ đa năng. Đi kèm với đó là dải sản phẩm biến dòng cực kỳ phong phú từ biến dòng kẹp, biến dòng đúc đến biến dòng tròn. Các thiết bị này được thiết kế để đảm bảo thông số chính xác cao trong việc giám sát dòng điện và điện áp của hệ thống phân phối. Kỹ sư có thể dễ dàng lên dự toán cho các cụm tủ điện tổng hoặc tủ phân nhánh dựa trên dải đo rộng mà hãng cung cấp. Việc sử dụng đồng bộ thiết bị đo lường cùng một hãng giúp hệ thống hoạt động ổn định và dễ dàng bảo trì sau này.



1.2 Nhóm phụ kiện điều khiển

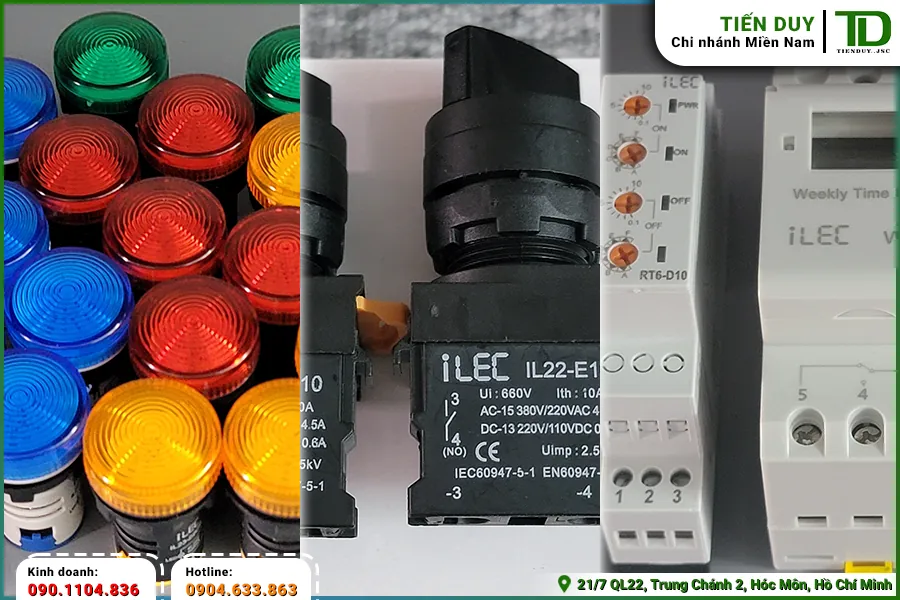

Bên cạnh đo lường, nhóm phụ kiện điều khiển mặt tủ cũng là một thế mạnh lớn của hãng với các sản phẩm như nút nhấn, đèn báo pha và công tắc xoay. Các vật tư này được sản xuất theo tiêu chuẩn phi 22 thông dụng, phù hợp với hầu hết các lỗ khoét trên cánh tủ điện hiện nay. Chất liệu nhựa chắc chắn giúp thiết bị chịu được thao tác đóng cắt liên tục trong môi trường nhà xưởng khắc nghiệt. Người dùng có thể linh hoạt lựa chọn các màu sắc cơ bản như đỏ, xanh, vàng để quy định trạng thái hoạt động của từng cụm động cơ.

Để đảm bảo chất lượng cho cụm điều khiển, việc tìm kiếm một địa chỉ mua ILEC uy tín là bước rất quan trọng trong khâu chuẩn bị vật tư. Các kho hàng lớn thường có sẵn đầy đủ các mã màu và loại tiếp điểm để đáp ứng ngay lập tức nhu cầu thay thế hoặc lắp mới. Hàng hóa chuẩn hãng luôn đi kèm với độ nảy của nút nhấn tốt và ánh sáng đèn báo rõ nét, không bị mờ đục theo thời gian. Do đó, phòng thu mua cần làm việc trực tiếp với các đơn vị phân phối sỉ để có mức giá tốt và nguồn hàng ổn định.



2. Các thông số cần lưu ý khi lên danh mục vật tư nút nhấn và đèn báo ILEC

Việc thống kê khối lượng cho nhóm phụ kiện mặt tủ đòi hỏi người kỹ thuật phải nắm rõ các thông số định mức cơ bản. Chỉ một sai sót nhỏ trong việc chọn điện áp hoặc tiếp điểm cũng có thể làm chậm tiến độ lắp ráp của toàn bộ dự án.

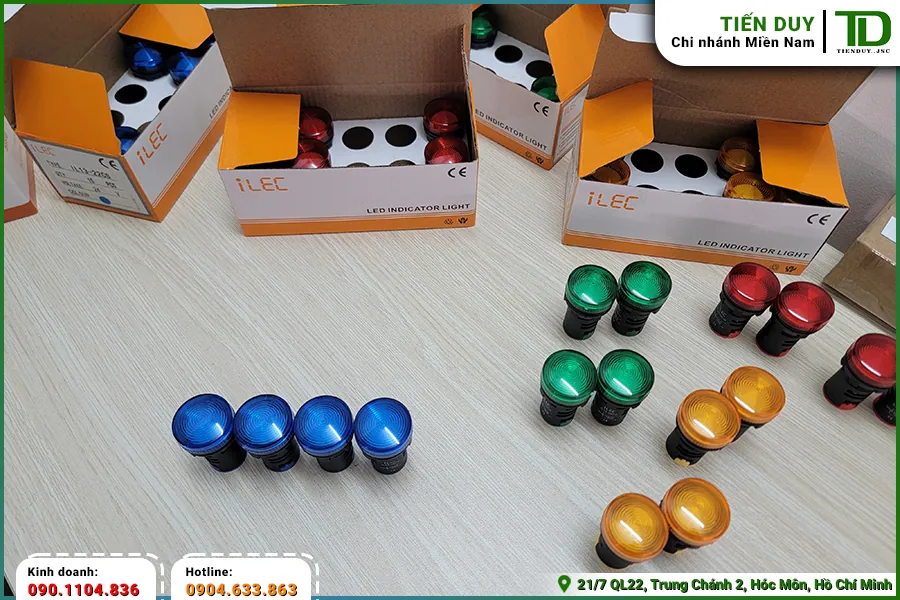

2.1 Lựa chọn điện áp cho đèn báo pha và nút nhấn có đèn

Đèn báo pha và nút nhấn có đèn của hãng thường được chia thành hai dải điện áp thông dụng là 24V AC/DC và 220VAC. Khi lên danh mục vật tư, bạn cần xác định rõ nguồn điều khiển của tủ điện là điện áp thấp hay điện áp lưới để chọn mã hàng cho đúng. Việc cấp nhầm nguồn 220V vào đèn báo 24V sẽ gây hỏng bóng LED ngay lập tức, làm hao hụt vật tư không đáng có. Ngược lại, nếu dùng đèn 220V cho mạch 24V thì đèn sẽ không sáng, gây khó khăn cho quá trình test tủ trước khi xuất xưởng. Do đó, kỹ sư thiết kế cần ghi chú rõ ràng mức điện áp này trên bản vẽ sơ đồ nguyên lý để bộ phận thu mua đặt hàng chính xác.



2.2 Cấu hình tiếp điểm NO/NC trên các loại nút nhấn

Nút nhấn không đèn và có đèn đều yêu cầu xác định đúng loại tiếp điểm cơ khí đi kèm để phục vụ mạch logic điều khiển. Tiếp điểm thường mở (NO) dùng để khởi động hệ thống, trong khi tiếp điểm thường đóng (NC) chủ yếu dùng cho chức năng dừng hoặc ngắt mạch. Tùy thuộc vào độ phức tạp của mạch, một nút nhấn có thể cần gắn thêm nhiều block tiếp điểm phụ ghép nối tiếp với nhau. Việc tính toán dư ra một vài tiếp điểm dự phòng cũng là cách hay để xử lý các thay đổi phát sinh trong quá trình đấu nối thực tế.

Dưới đây là các cấu hình tiếp điểm phổ biến thường được sử dụng khi thống kê khối lượng vật tư:

• Nút nhấn đơn với 1 tiếp điểm thường mở (1NO) hoặc 1 tiếp điểm thường đóng (1NC).
• Nút nhấn kép tích hợp sẵn 1 tiếp điểm thường mở và 1 tiếp điểm thường đóng (1NO – 1NC).
• Nút dừng khẩn cấp bắt buộc sử dụng tiếp điểm thường đóng (1NC) để đảm bảo an toàn.



2.3 Phân loại công tắc xoay 2 vị trí và 3 vị trí

Công tắc xoay được sử dụng để chuyển đổi chế độ hoạt động của máy móc, ví dụ như chuyển từ chế độ bằng tay sang tự động. Hãng cung cấp các loại công tắc xoay 2 vị trí và 3 vị trí với cơ cấu tự giữ hoặc tự trả về tùy theo yêu cầu công nghệ. Khi chọn công tắc xoay, bạn cũng cần lưu ý đến số lượng tiếp điểm NO/NC tương ứng với từng vị trí xoay để đấu nối dây dẫn cho đúng. Một số hệ thống yêu cầu bảo mật cao sẽ cần dùng đến loại công tắc xoay có chìa khóa để ngăn chặn việc thao tác ngoài ý muốn. Việc hiểu rõ nguyên lý hoạt động của từng loại công tắc giúp tối ưu hóa không gian mặt tủ và giảm thiểu chi phí vật tư.



3. Hướng dẫn lựa chọn biến dòng (CT) ILEC theo yêu cầu kỹ thuật

Biến dòng là thiết bị không thể thiếu để hạ dòng điện lớn từ thanh cái xuống mức an toàn cho đồng hồ đo lường. Việc chọn đúng loại biến dòng giúp hệ thống hiển thị thông số chính xác và bảo vệ an toàn cho các thiết bị phía sau.

3.1 Phân biệt biến dòng kẹp, hộp đúc và biến dòng vuông

Hãng sản xuất nhiều kiểu dáng biến dòng khác nhau để phù hợp với từng kết cấu cơ khí của thanh cái đồng trong tủ điện. Biến dòng kẹp (dòng JP) có thiết kế hở, dễ dàng lắp đặt vào các hệ thống đang vận hành mà không cần tháo dỡ thanh cái. Biến dòng hộp đúc 3 pha (dòng TPCT) lại mang đến sự gọn gàng, tiết kiệm không gian khi đo lường đồng thời cả 3 pha điện. Sự đa dạng này giúp thợ điện linh hoạt hơn trong việc bố trí thiết bị bên trong không gian tủ chật hẹp.

Để phân biệt rõ hơn, bạn có thể dựa vào các đặc điểm hình khối sau đây khi lên dự toán:

• Biến dòng kẹp (JP) có các kích thước cửa sổ đa dạng như 20x30mm, 40x60mm, 50x80mm phù hợp với nhiều bản đồng.
• Biến dòng hộp đúc 3 pha (TPCT) thiết kế nguyên khối, thường dùng cho các tủ phân phối công suất nhỏ và vừa.
• Biến dòng vuông (APM) có kết cấu chắc chắn, cửa sổ hình chữ nhật, chuyên dùng để luồn các thanh cái đồng bản rộng.



3.2 Xác định tỷ số biến dòng và dung lượng VA phù hợp

Tỷ số biến dòng thể hiện mức độ chuyển đổi từ dòng điện sơ cấp thực tế xuống dòng điện thứ cấp tiêu chuẩn là 5A. Ví dụ, biến dòng 1000/5A sẽ chuyển đổi dòng tải 1000A trên thanh cái thành dòng 5A đưa vào đồng hồ Ampe. Việc chọn tỷ số này phải bám sát vào dòng điện định mức của aptomat tổng hoặc công suất tối đa của tải. Nếu chọn tỷ số quá nhỏ so với thực tế, biến dòng sẽ bị quá tải và gây cháy nổ cuộn dây bên trong.

Bên cạnh đó, dung lượng (VA) của biến dòng cũng rất quan trọng, nó quyết định khả năng gánh tải của cuộn dây thứ cấp khi truyền tín hiệu đi xa. Dung lượng VA càng lớn thì biến dòng càng có khả năng kéo được nhiều thiết bị đo lường hoặc rơ le bảo vệ cùng lúc mà không bị sai số. Các mức dung lượng phổ biến thường gặp trong bảng giá là 1.5VA, 2.5VA, 5VA, 10VA và 15VA. Kỹ sư cần cộng dồn công suất tiêu thụ của tất cả các đồng hồ nối vào biến dòng để chọn mức VA cho phù hợp.



3.3 Tiêu chuẩn cấp chính xác (Class) trong đo lường

Cấp chính xác (Class) quy định mức độ sai số cho phép của biến dòng trong quá trình hoạt động thực tế. Các hệ thống tủ điện phân phối thông thường sẽ sử dụng biến dòng Class 1.0 để đo lường giám sát cơ bản. Đối với các tủ điện yêu cầu độ chính xác cao hơn hoặc dùng để thanh toán điện năng, kỹ sư cần chọn loại Class 0.5. Nếu bạn đang cần tư vấn chọn mã biến dòng phù hợp và nhận báo giá sỉ chiết khấu cao, hãy liên hệ ngay với Tiến Duy qua hotline 0901.104.836 (Ms Hiền) để được hỗ trợ kiểm tra tồn kho nhanh nhất. Việc chọn đúng cấp chính xác ngay từ đầu giúp tránh tình trạng phải thay thế vật tư khi nghiệm thu dự án.

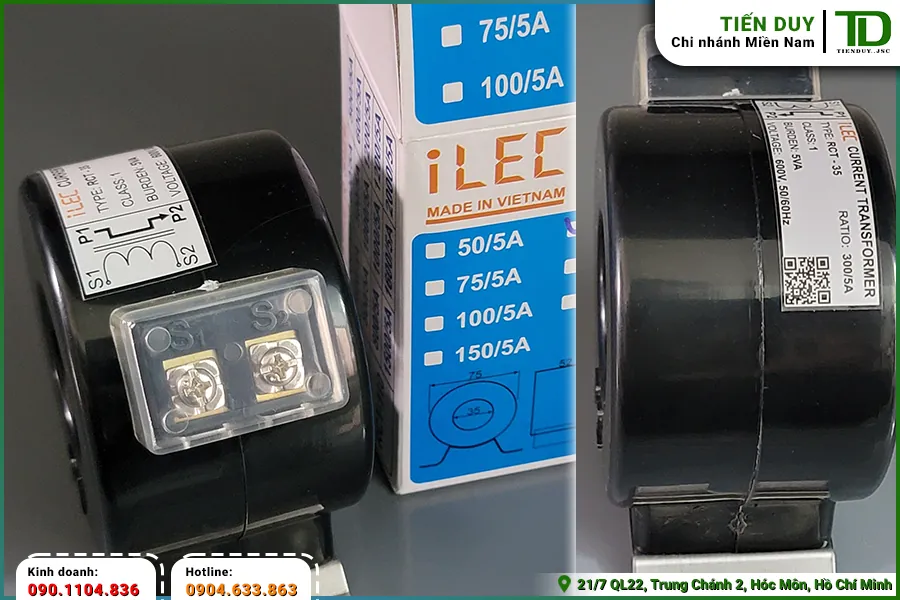

3.4 Ứng dụng thực tế của biến dòng tròn (RCT)

Biến dòng tròn (RCT) có thiết kế lỗ tròn ở giữa, thường được sử dụng để luồn cáp điện thay vì thanh cái đồng. Loại biến dòng này đi kèm với đế sắt chắc chắn, giúp cố định thiết bị vào vỏ tủ hoặc giá đỡ một cách dễ dàng. Dải đo của biến dòng tròn cũng rất rộng, từ 50/5A lên đến 6000/5A, đáp ứng tốt cho các đường cáp động lực lớn. Khi thi công, thợ điện chỉ cần luồn sợi cáp qua tâm của biến dòng và siết chặt các đầu cos thứ cấp là hoàn thành việc đấu nối.



4. Những nguyên tắc khi chọn đồng hồ đo lường và chuyển mạch ILEC

Đồng hồ đo lường là giao diện trực quan nhất để người vận hành theo dõi tình trạng sức khỏe của hệ thống điện. Việc kết hợp đồng hồ với các công tắc chuyển mạch giúp tối ưu hóa chi phí và không gian mặt tủ.

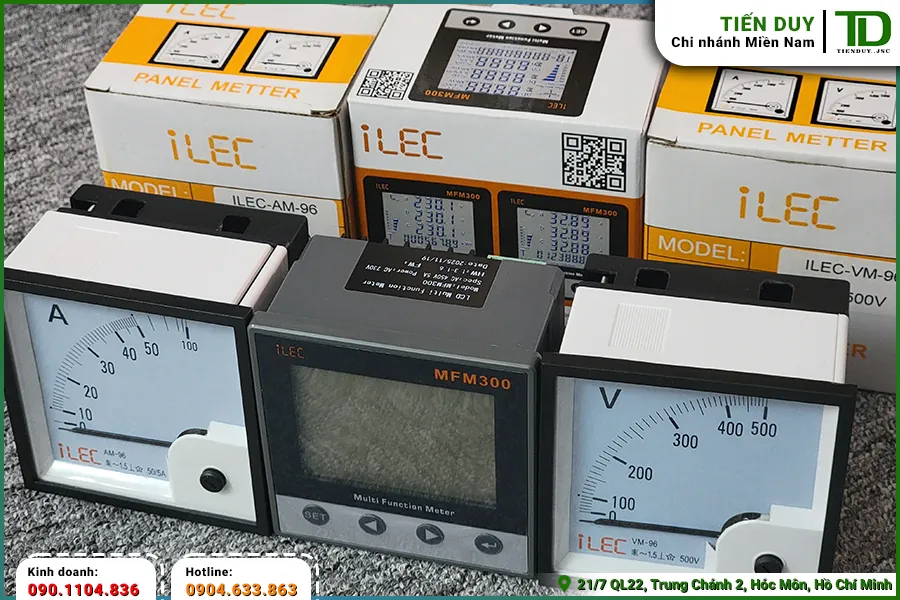

4.1 Đồng hồ kim đo Ampe và Volt cơ bản

Đồng hồ kim là giải pháp đo lường truyền thống, có độ bền cao và không cần nguồn nuôi độc lập để hoạt động. Hãng cung cấp các mẫu đồng hồ Ampe và Volt với kích thước mặt tiêu chuẩn 96x96mm, cấp chính xác Class 1.5. Mặt đồng hồ được in vạch chia rõ ràng, giúp người thợ dễ dàng quan sát mức độ dao động của dòng điện hoặc điện áp từ xa. Khi đặt hàng đồng hồ Ampe kim, bạn bắt buộc phải chọn dải đo trên mặt đồng hồ trùng khớp với tỷ số sơ cấp của biến dòng đã chọn trước đó.



4.2 Đồng hồ hiển thị số và đồng hồ đa năng Modbus RTU

Đồng hồ kỹ thuật số mang lại khả năng đọc thông số chính xác đến từng chữ số thông qua màn hình LED sắc nét. Các mẫu đồng hồ đo dòng điện hoặc điện áp 3 pha hiển thị số giúp người vận hành theo dõi đồng thời cả 3 pha mà không cần thao tác chuyển mạch. Cao cấp hơn, đồng hồ đa năng MFM300 có thể đo lường toàn diện các thông số như V, A, Hz, PF, KW, KWh và hỗ trợ truyền thông Modbus RTU. Tính năng truyền thông này cho phép kết nối đồng hồ với hệ thống SCADA hoặc PLC để giám sát dữ liệu từ xa.

Việc ứng dụng đồng hồ đa năng đang trở thành xu hướng tất yếu trong các nhà máy thông minh hiện nay. Các kỹ sư thường ưu tiên chọn dòng sản phẩm này để giảm bớt số lượng thiết bị gắn trên mặt tủ, từ đó tiết kiệm thời gian khoét lỗ và đi dây. Để nắm rõ hơn về các mã hàng và mức giá của từng loại đồng hồ, bạn có thể tham khảo thêm tài liệu tổng hợp.

>>> Xem thêm: Bảng giá ILEC mới nhất 2026



4.3 Kết hợp chuyển mạch Ampe và Volt trong hệ thống

Chuyển mạch Ampe và chuyển mạch Volt là các công tắc xoay đặc biệt dùng để thay đổi pha đo lường trên một đồng hồ kim duy nhất. Thay vì phải lắp 3 đồng hồ Ampe cho 3 pha, bạn chỉ cần 1 đồng hồ kết hợp với 1 chuyển mạch Ampe 4 vị trí (OFF-R-S-T). Tương tự, chuyển mạch Volt 7 vị trí cho phép đo cả điện áp dây và điện áp pha chỉ với một thao tác vặn núm. Giải pháp này giúp mặt tủ điện trở nên gọn gàng, chuyên nghiệp và tiết kiệm đáng kể chi phí vật tư cho dự án.



5. Quy trình kiểm tra tồn kho và nghiệm thu nơi bán ILEC

Sau khi đã chốt được danh sách vật tư, khâu kiểm tra và nghiệm thu hàng hóa đóng vai trò quyết định đến tiến độ thi công. Một quy trình làm việc chặt chẽ giúp loại bỏ các rủi ro về sai sót mã hàng hoặc thiếu hụt chứng từ.

5.1 Đối chiếu mã hàng hóa với bảng dự toán ban đầu

Khi nhận hàng từ nơi bán ILEC, nhân viên kho cần đối chiếu cẩn thận từng mã sản phẩm in trên vỏ hộp với bảng thống kê khối lượng. Các ký tự thể hiện màu sắc, loại tiếp điểm hay tỷ số biến dòng phải trùng khớp hoàn toàn với yêu cầu kỹ thuật. Việc phát hiện sớm các sai lệch giúp phòng thu mua kịp thời yêu cầu đổi trả, tránh tình trạng mang vật tư ra công trường mới biết không dùng được. Quá trình kiểm tra chéo giữa thủ kho và kỹ sư giám sát là bước đệm an toàn cho mọi dự án cơ điện.



5.2 Kiểm tra chứng từ CO, CQ đi kèm thiết bị

Hồ sơ chứng từ là yếu tố bắt buộc để nghiệm thu vật tư đầu vào với chủ đầu tư hoặc tư vấn giám sát. Các thiết bị điện chuẩn hãng luôn đi kèm với giấy chứng nhận xuất xứ (CO) và giấy chứng nhận chất lượng (CQ) minh bạch. Việc thiếu hụt các giấy tờ này có thể khiến toàn bộ lô hàng bị từ chối đưa vào lắp ráp, gây thiệt hại lớn về tiến độ. Do đó, người mua hàng cần yêu cầu nhà cung cấp gửi trước bản scan chứng từ để kiểm tra tính hợp lệ.

Khi kiểm tra hồ sơ chứng từ, bộ phận quản lý dự án cần lưu ý các điểm sau:

• Đảm bảo mã hàng trên CO, CQ khớp với mã hàng thực tế giao nhận.
• Kiểm tra dấu mộc và chữ ký xác nhận từ nhà sản xuất hoặc tổng kho phân phối.
• Lưu trữ cẩn thận các bản sao y chứng từ để đóng cuốn hồ sơ hoàn công sau này.

6. Mua ILEC ở đâu tại TP.HCM đảm bảo sẵn hàng, giá sỉ?

Khi triển khai các dự án tủ điện lớn, câu hỏi mua ILEC ở đâu luôn là bài toán khó đối với nhiều người làm công tác thu mua. Tại khu vực TP.HCM, việc tìm kiếm một tổng kho có khả năng cung ứng số lượng lớn vật tư ngay lập tức là điều kiện tiên quyết để giữ vững tiến độ. Các xưởng sản xuất tủ bảng điện không thể chờ đợi hàng tuần lễ chỉ để nhập vài chục cái nút nhấn hay biến dòng. Do đó, việc hợp tác với một đơn vị phân phối có sẵn nguồn hàng dồi dào sẽ giúp chuỗi cung ứng vật tư không bị đứt gãy.

Tiến Duy tự hào là đối tác cung cấp vật tư quen thuộc cho nhiều nhà thầu cơ điện và xưởng lắp ráp tủ điện. Với hệ thống kho bãi rộng, chúng tôi luôn duy trì mức tồn kho an toàn cho tất cả các mã hàng thông dụng từ nút nhấn, đèn báo đến đồng hồ đo lường. Khách hàng B2B khi làm việc với chúng tôi sẽ nhận được chính sách chiết khấu dự án tốt, giúp tối ưu hóa chi phí đầu vào. Đội ngũ nhân viên luôn sẵn sàng hỗ trợ tra chéo mã hàng, đảm bảo vật tư cấp ra đáp ứng đúng tiêu chuẩn bản vẽ.

Đặc biệt, quy trình xử lý đơn hàng tại Tiến Duy được tối ưu hóa để phục vụ các dự án cần tiến độ gấp. Chúng tôi hỗ trợ đóng gói cẩn thận và giao hàng ra chành xe nhanh chóng, đảm bảo vật tư đến tay khách hàng an toàn, nguyên vẹn. Mọi sản phẩm xuất kho đều được kiểm tra kỹ lưỡng và cung cấp đầy đủ hồ sơ chứng từ CO, CQ hợp lệ phục vụ công tác nghiệm thu. Sự chuyên nghiệp trong khâu vận hành chính là cam kết vững chắc nhất mà chúng tôi mang đến cho các đối tác.

Hãy liên hệ ngay với chúng tôi để nhận bảng báo giá sỉ mới nhất và trải nghiệm dịch vụ cung ứng vật tư tủ điện chuyên nghiệp. Chúng tôi cam kết giao hàng chành xe siêu tốc toàn quốc cùng đầy đủ chứng từ CO, CQ minh bạch.
