Máng đi dây Chaer là phụ kiện tủ điện chuyên dụng làm từ nhựa nguyên sinh cách điện, chống cháy lan. Sản phẩm có màu ghi xám, chiều dài 2 mét/thanh, thiết kế dạng nan nhỏ kèm nắp đậy để dẫn hướng và bảo vệ dây cáp. Ứng dụng của thiết bị rất đa dạng: trong tủ điều khiển giúp phân luồng cáp tín hiệu PLC, chống nhiễu; trong tủ động lực giúp cố định cáp nguồn và tản nhiệt tĩnh. Để hệ thống vận hành an toàn, kỹ sư cần chọn tiết diện lòng máng sao cho tỷ lệ lấp đầy của bó cáp không vượt quá mức 60%, đồng thời đảm bảo cố định chắc chắn lên mặt panel.



1. Định nghĩa máng đi dây Chaer là gì?

Trong kỹ thuật lắp ráp cơ điện, máng đi dây Chaer đóng vai trò như một hệ thống giao thông xương sống định hình toàn bộ luồng tuyến cáp bên trong vỏ tủ.

1.1. Chức năng chính trong hệ thống tủ bảng điện

Việc sử dụng thiết bị dẫn cáp này mang lại hàng loạt lợi ích kỹ thuật thiết yếu cho toàn bộ hạ tầng cơ điện:

• Tạo ra hành lang an toàn bảo vệ lớp vỏ cách điện của dây dẫn khỏi các gờ thép sắc nhọn.
• Gom gọn hệ thống dây dẫn giúp không gian tủ trở nên thông thoáng và sạch sẽ hơn.
• Hỗ trợ thao tác truy xuất và dò tìm dây cáp hỏng hóc diễn ra nhanh chóng.
• Đảm bảo tính thẩm mỹ chuẩn công nghiệp cho các hồ sơ nghiệm thu dự án khắt khe.

Bên cạnh khả năng gom bó, phụ kiện này còn cung cấp điểm tựa vững chắc để phân tách các luồng điện áp khác nhau. Việc quy hoạch rõ ràng từng nhánh cáp theo các rãnh dẫn giúp giảm thiểu hiện tượng nhiễu chéo sinh ra do cảm ứng điện từ từ các dòng tải lớn. Bố cục này cũng giúp không gian bên trong lồng kim loại trở nên thông thoáng hơn, tạo điều kiện thuận lợi cho các thiết bị công suất cao tỏa nhiệt. Việc lập bảng thống kê khối lượng vật tư cho hạng mục này cũng tương đối dễ dàng nhờ sự đồng bộ về hệ thống quy chuẩn kỹ thuật.



1.2. Sự khác biệt so với các loại khay cáp kim loại thông thường

Những người mới tiếp xúc với bản vẽ kỹ thuật thường hay nhầm lẫn giữa máng nhựa nội bộ và hệ thống khay cáp sắt ngoài trời. Khay kim loại sở hữu kích thước khổng lồ và độ cứng cao, chuyên dùng để nâng đỡ các bó cáp lực siêu nặng chạy dọc theo trần nhà xưởng. Ngược lại, phụ kiện ống nhựa dẫn cáp được thiết kế cực kỳ nhỏ gọn với hệ nan hở hai bên thành để đi cáp luồn lách qua các ngóc ngách chật hẹp. Vật liệu cách điện 100% giúp triệt tiêu hoàn toàn nguy cơ rò rỉ điện áp ra vỏ kim loại nếu xảy ra sự cố đứt lõi đồng bên trong. Sự phân định rõ ràng giữa hai khái niệm này giúp bộ phận thu mua không bị nhầm lẫn khi lên dự toán.



2. Đặc điểm cấu tạo và vật liệu sản xuất

Tuổi thọ của toàn bộ hệ thống tủ điện phụ thuộc mật thiết vào chất lượng của các linh kiện vật tư tiêu hao. Sự ưu việt về mặt kết cấu cơ học và chất liệu kỹ thuật của máng đi dây Chaer mang lại độ an tâm tuyệt đối.

2.1. Sử dụng nhựa nguyên sinh cách điện và chống cháy lan

Các đặc tính an toàn vượt trội của hạt nhựa PVC nguyên sinh bao gồm:

• Mức điện trở bề mặt cực kỳ cao giúp chống lại hiện tượng phóng điện xuyên thủng.
• Khả năng tự rập tắt ngọn lửa nhanh chóng khi xảy ra các sự cố hồ quang ngắn mạch.
• Không sinh ra các loại khí độc hại gây nguy hiểm cho thợ bảo trì khi bị đốt nóng.
• Cấu trúc phân tử liên kết bền vững giúp vỏ nhựa không bị giòn gãy sau nhiều năm vận hành.

Bên cạnh tính năng an toàn nhiệt, vật liệu cấu tạo còn cung cấp độ dẻo dai cơ học cực kỳ ấn tượng. Các kỹ thuật viên có thể thoải mái dùng sức tay bẻ rộng các khe hở để lách cáp mà không lo phần ngàm bị nứt vỡ hay gãy giòn. Độ bền cơ học này giúp phụ kiện giữ được hình dáng nguyên vẹn dù phải chịu đựng sự chênh lệch nhiệt độ lớn bên trong buồng kín hàng ngày. Sự bền bỉ của lớp vỏ bao bọc góp phần làm giảm thiểu đáng kể rủi ro đứt gãy linh kiện sau nhiều năm vận hành liên tục tại nhà xưởng.

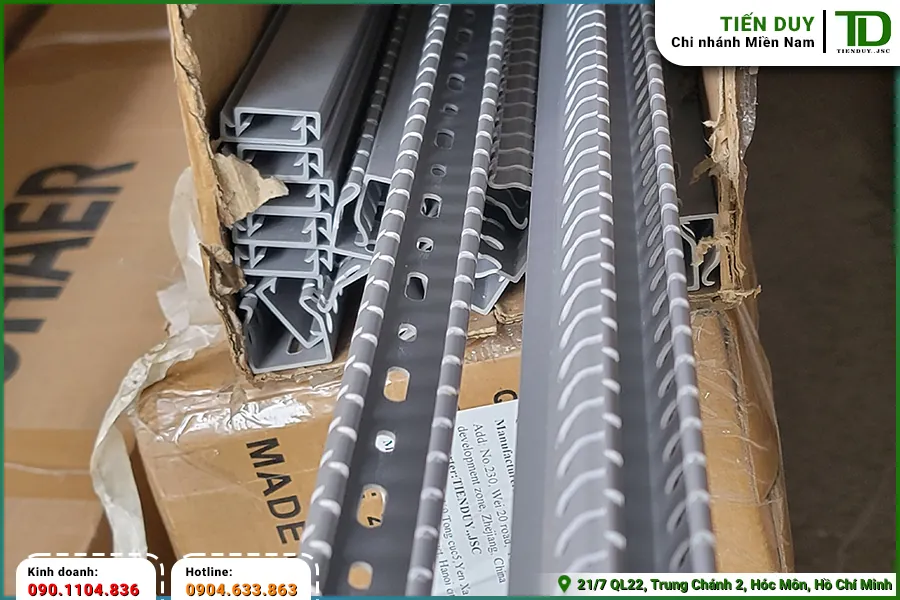

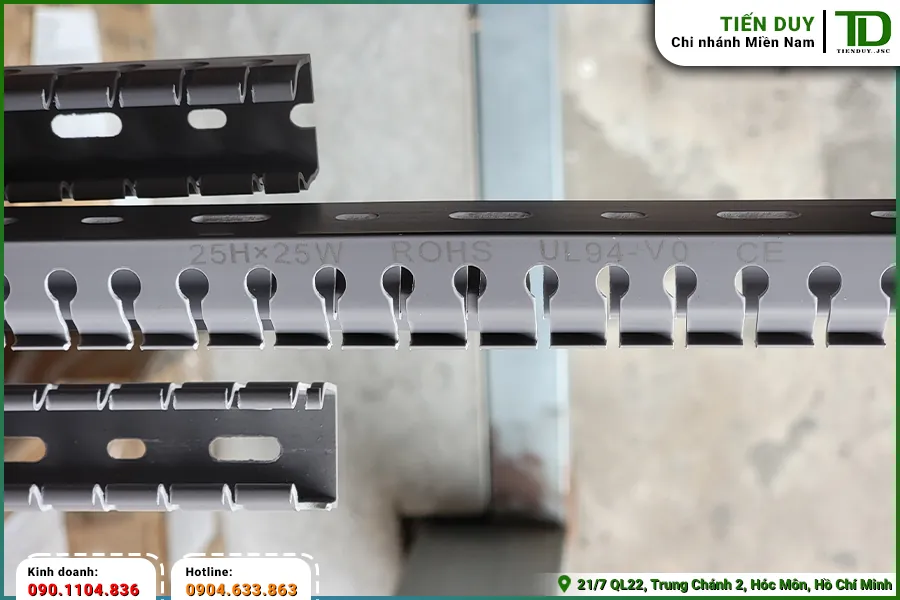

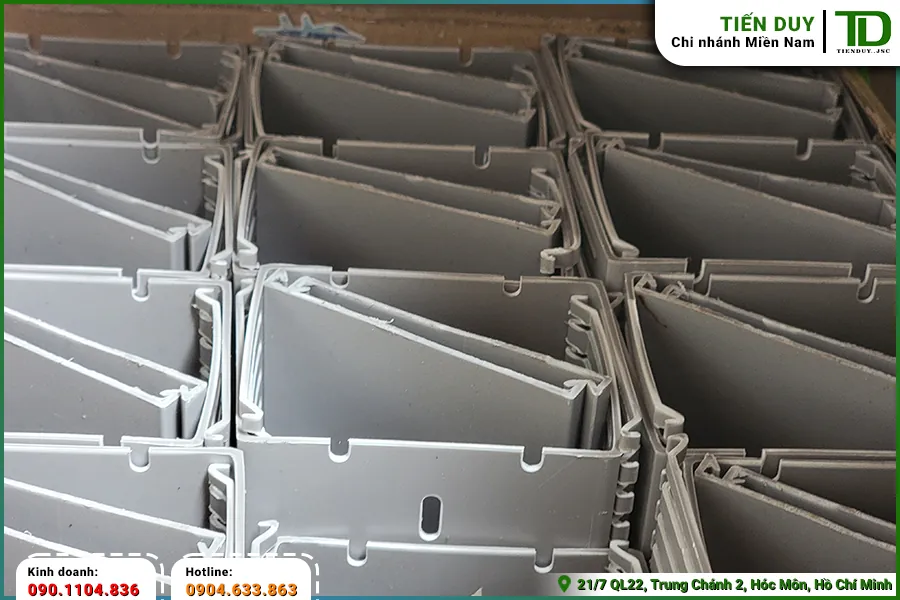

2.2. Thiết kế thân dạng nan nhỏ kèm nắp đậy trượt

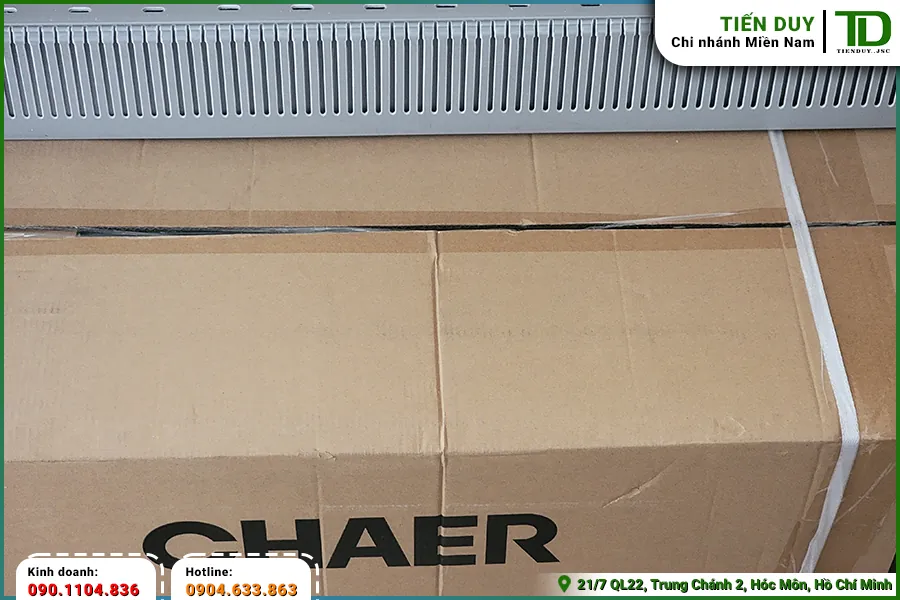

Thiết kế đặc trưng và hữu dụng nhất của sản phẩm nằm ở kết cấu thân dạng nan nhỏ với các khe hở cách đều đặn. Cấu trúc xẻ rãnh này biến thanh nhựa thành một đường hầm linh hoạt, cho phép thợ lắp ráp luồn cáp rẽ nhánh ra ngoài tại bất kỳ tọa độ nào. Đi kèm với phần thân đục lỗ là một thanh nắp đậy phẳng được trang bị cơ cấu ngàm khóa trượt dọc cực kỳ thông minh. Thiết kế khóa ngàm ôm sát hai bên mép giữ cho nắp đậy không bị bung bật ra ngoài dù khối lượng cáp nén bên trong có xu hướng phình to.



2.3. Quy cách tiêu chuẩn của hãng

Nhằm tạo sự đồng bộ cho khâu gia công chế tạo, nhà sản xuất đã quy chuẩn hóa chiều dài của mỗi thanh máng ở mức cố định là 2 mét. Thông số chiều dài chuẩn xác này hỗ trợ kỹ sư thiết kế nhanh chóng lên dự toán và chia cắt vật tư tối ưu nhất để tránh hao hụt vặt. Toàn bộ bề mặt thân nhựa đều được pha trộn màu ghi xám tĩnh điện vô cùng trang nhã và mang đậm chất chuyên nghiệp. Tông màu xám công nghiệp này hòa quyện hoàn hảo với lớp kẽm sáng bóng của tấm panel lưng tủ, tạo nên một tổng thể kiến trúc vô cùng hài hòa về mặt thị giác.

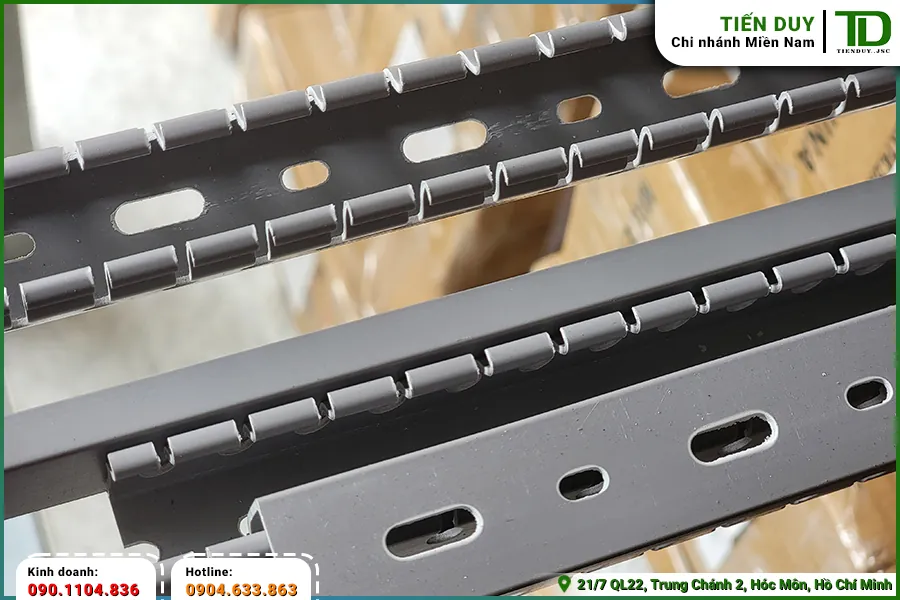

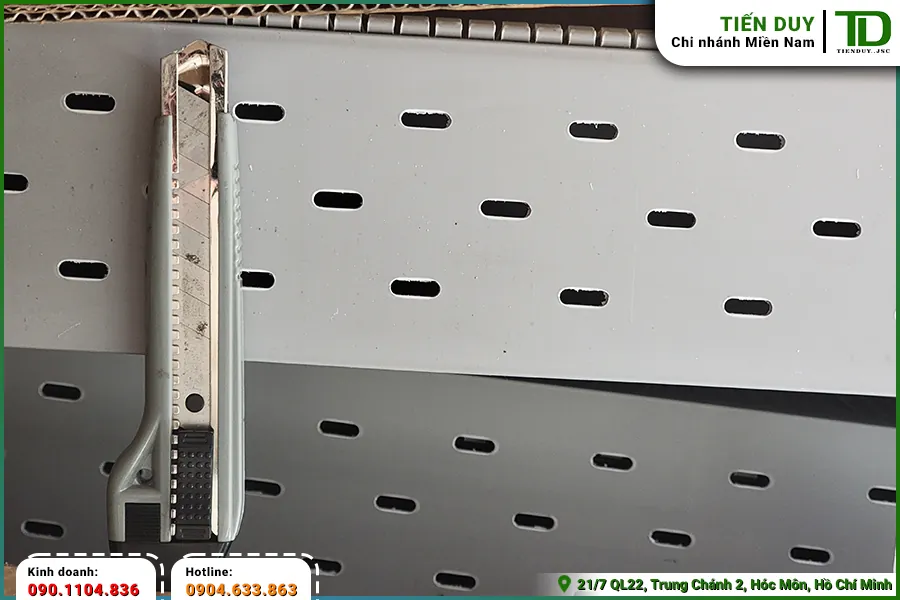

Ở dưới mặt đáy của mỗi thanh vật tư, hãng đã tinh tế dập sẵn một hàng lỗ đột thuôn dài phân bố khoảng cách đều đặn. Chi tiết đục lỗ sẵn này giúp thợ máy dễ dàng định vị mũi khoan và bắt vít cố định thiết bị lên khung thép mà không phải dùng thước kẻ vạch thủ công. Sự chu đáo trong khâu định hình khuôn mẫu làm tăng tốc độ thi công lên đáng kể cho các đơn vị chế tạo tủ bảng quy mô lớn. Khi nhận hàng từ đối tác cung cấp, bộ phận vật tư chỉ cần kiểm tra tồn kho dựa trên số mét tới là có thể tiến hành nhập liệu phần mềm ngay lập tức.



3. Những ứng dụng thực tế trong tủ điện điều khiển

Không gian bên trong khu vực điều khiển trung tâm luôn dày đặc hàng ngàn rễ cáp tín hiệu đan xen nhau. Ứng dụng máng đi dây Chaer tại đây giúp quy hoạch luồng giao thông điện tử trở nên khoa học.

3.1. Hỗ trợ phân luồng cáp tín hiệu cho hệ thống PLC và rơ le

Các cụm thiết bị tự động hóa như PLC, rơ le trung gian hay bộ đếm thời gian luôn đòi hỏi một số lượng lớn cáp truyền thông chạy chéo giữa các chân kết nối. Kỹ thuật viên sẽ lắp đặt các thanh nhựa tạo thành những đường viền vuông vức bao quanh từng khối module điều khiển phức tạp này. Dây tín hiệu xuất phát từ chân thiết bị sẽ đi thẳng vào khe hở gần nhất, nằm gọn trong đường dẫn và trồi ra ở đầu cực của PLC. Giải pháp quản lý đường truyền này giúp người lập trình dễ dàng dò mạch và khắc phục sự cố mà không bị rối mắt bởi một mớ mạng nhện đan xen lộn xộn.



3.2. Giữ khoảng cách an toàn, hạn chế nhiễu sóng điện từ

Đặc tính của mạng truyền thông công nghiệp và tín hiệu analog là cực kỳ nhạy cảm với hiện tượng nhiễu sóng điện từ tạt ngang. Sự cố nhiễu này thường xuất phát từ việc bố trí cáp tín hiệu nằm ép sát vào các tuyến cáp tải động lực mang dòng điện lớn. Bằng cách thiết lập hai hàng vách nhựa cách xa nhau hoàn toàn, kỹ sư đã tạo ra một ranh giới cách ly vật lý rất kiên cố. Khoảng cách an toàn đóng vai trò như một bức tường chặn đứng sự giao thoa từ trường, bảo vệ nguyên vẹn cấu trúc gói dữ liệu tín hiệu cảm biến.

Khi tín hiệu truyền về bộ vi xử lý luôn đạt độ tinh khiết cao, máy móc sẽ không bao giờ xuất hiện tình trạng báo lỗi ảo hay ra lệnh vận hành sai nhịp. Sự cẩn trọng trong việc phân luồng không gian từ bước đầu tiên này là bí quyết để hệ thống dây chuyền chạy ổn định hàng chục năm ròng rã. Việc lên danh mục vật tư cho các dự án tự động hóa chuyên sâu luôn đòi hỏi độ dung sai ống dẫn lớn để đáp ứng quy tắc chia luồng khắt khe này. Các chuyên gia luôn khuyến cáo phải ưu tiên không gian cho phần cáp tín hiệu mỏng manh trước khi lắp đặt các linh kiện thô kệch khác.



3.3. Dễ dàng luồn cáp rẽ nhánh vào các cụm terminal block

Khu vực chật chội và khó thao tác nhất trong một vỏ sắt công nghiệp chính là các dải cầu đấu terminal block nối tiếp nhau. Thiết kế dạng nan hở của hệ thống dẫn cáp phát huy tối đa công năng bằng cách giúp từng sợi dây lõi đơn lách qua khe hở và cắm vuông góc vào cực đấu nối. Kỹ thuật rẽ nhánh thông minh này giữ cho bó dây cáp mẹ luôn thẳng tắp, không bị gấp khúc hay chèn ép đè nát lên các đầu cos liền kề. Hình thức đi dây răng lược này tạo ra một bức tranh cơ điện cực kỳ gọn gàng và dễ dàng bảo dưỡng định kỳ.



3.4. Đáp ứng tính linh hoạt khi bảo trì và nâng cấp

Khi vòng đời vận hành của tủ tự động hóa kéo dài hàng chục năm, nhu cầu đấu nối thêm cáp tín hiệu mở rộng là điều không thể tránh khỏi. Thiết kế nắp đậy ngàm trượt của các đường rãnh dẫn cho phép người thợ dễ dàng tháo mở để nhồi thêm dây mới mà không làm xáo trộn kết cấu hiện tại. Sự linh hoạt trong thao tác nâng cấp này giúp tiết kiệm vô số giờ công lao động đắt đỏ của các đội ngũ kỹ sư bảo trì hiện trường. Để ước tính chính xác mã hàng vật tư phục vụ cho giai đoạn nâng cấp mở rộng này, bộ phận thu mua cần nắm rõ thông số cơ khí của từng tiết diện.

>>> Xem thêm: Bảng giá máng nhựa tủ điện Chaer mới nhất 2026



4. Ứng dụng trong hệ thống tủ phân phối động lực

Trái ngược với mảng tín hiệu, khu vực phân phối động lực lại chứa đựng các tuyến dây đồng khổng lồ, cứng cáp và sinh ra lượng nhiệt rất lớn.

4.1. Cố định chắc chắn tuyến cáp nguồn từ aptomat tổng

Quá trình phân phối nguồn điện từ aptomat tổng xuống các thiết bị đóng cắt nhánh đòi hỏi tiết diện dây dẫn phải đủ lớn để gánh tải toàn hệ thống. Máng đi dây Chaer khi được bắt chặt xuống tấm lưng kim loại sẽ tạo thành một giá đỡ siêu cứng cáp để ôm trọn toàn bộ sức nặng của cụm cáp này. Việc gom cáp vào chung một rãnh định hình ngăn chặn tình trạng dây điện rủ xệ lỏng lẻo gây vướng víu cho thao tác đóng mở cánh cửa sắt bảo vệ. Nhờ bộ khung nhựa cứng cáp, toàn bộ sơ đồ đi dây động lực luôn giữ được phương thẳng đứng hoàn hảo bất chấp tải trọng vật lý nặng nề.

Một lợi ích cơ học cực kỳ quan trọng khác là khả năng chống lại lực văng vật lý khi hệ thống điện phát sinh dòng ngắn mạch cực đại. Xung lực từ trường sinh ra trong tích tắc có thể giật bung các sợi cáp tự do, làm đứt gãy vỡ vụn chân cực của thiết bị MCCB. Khi các bó dây được nhốt chặt trong không gian cách điện kiên cố, lực giật nguy hiểm này sẽ bị phân tán và triệt tiêu hoàn toàn. Tác dụng cố định bọc lót này đóng vai trò như một lớp giáp bảo vệ nguyên vẹn cho hệ thống khí cụ đóng cắt trung tâm.



4.2. Tản nhiệt đối lưu và cách ly an toàn các pha

Dòng điện tải lớn chạy liên tục trong dây cáp đồng luôn kèm theo mức tỏa nhiệt năng không hề nhỏ có nguy cơ gây om nhiệt cục bộ. Thiết kế dọc theo thân nhựa với hàng chục khe hở liên tiếp đóng vai trò như một bộ lưới tản nhiệt thụ động vô cùng hiệu quả. Nhiệt lượng từ vỏ bọc cáp sẽ nhanh chóng phân tán qua các rãnh hở này để hòa vào luồng khí chung trước khi bị hệ thống quạt thổi ra ngoài. Cơ chế đối lưu không khí này giúp duy trì nhiệt độ lõi đồng ở mức cho phép, hạn chế tình trạng chập mạch ngầm do suy thoái cấu trúc cách điện.

Tại những vị trí giao cắt đấu nối chật hẹp, việc chèn các thanh nhựa vào giữa các pha mang điện áp cao là giải pháp thi công bắt buộc. Bức tường cách điện vững chãi này phòng ngừa triệt để rủi ro phóng điện hồ quang bề mặt khi độ ẩm môi trường gia tăng vượt giới hạn cho phép. Để triển khai luồng tuyến động lực đạt chuẩn an toàn, các nhà xưởng gia công lớn luôn đòi hỏi một trữ lượng vật tư tiêu hao khổng lồ và liên tục. Nếu bộ phận vật tư đang cần lên dự toán thiết bị với số lượng lớn, vui lòng liên hệ ngay 0901.104.836 (Ms Hiền) để nhận hỗ trợ báo giá sỉ cạnh tranh nhất nhằm tối ưu chi phí kho bãi.



5. Cách lựa chọn kích thước máng đi dây phù hợp

Lựa chọn đúng tiết diện lòng trong của ống dẫn nhựa là bài toán cơ học ảnh hưởng trực tiếp đến tuổi thọ vận hành và thẩm mỹ của toàn bộ sơ đồ đấu nối.

5.1. Tính toán dựa trên tiết diện và số lượng dây dẫn thực tế

Quy trình thống kê khối lượng vật tư ống nhựa thường trải qua các bước đo lường cụ thể như sau:

• Đo đạc đường kính ngoài thực tế của tất cả các sợi cáp sẽ đi chung một nhánh tủ.
• Tính tổng diện tích mặt cắt ngang của toàn bộ bó cáp để xác định không gian chiếm chỗ.
• Đối chiếu con số vừa tính với diện tích lòng trong của các dải mã hàng thiết bị tiêu chuẩn.
• Chốt mã sản phẩm có tiết diện lòng trong bao phủ dư sức tổng diện tích vật lý của bó cáp.



5.2. Tuân thủ nguyên tắc tỷ lệ lấp đầy không gian

Một quy tắc an toàn mang tính cưỡng chế trong ngành thi công cơ điện là tỷ lệ cáp lấp đầy không được phép vượt qua ngưỡng sáu mươi phần trăm thể tích lòng dẫn. Nếu bó cáp phình to chiếm tới tám mươi phần trăm không gian, các dải dây dẫn sẽ bị chèn ép nén chặt, làm mất hoàn toàn khoảng trống để đối lưu tản nhiệt. Việc nhồi nhét quá mức khối lượng cáp còn tạo ra sức căng cơ học liên tục từ bên trong, khiến nắp đậy nhựa dễ bị bung ngàm văng ra ngoài. Các giám sát viên QA/QC luôn từ chối nghiệm thu những đường máng cáp lồi lõm do nhồi nhét sai quy chuẩn vật lý này.

Không gian rỗng bốn mươi phần trăm còn lại thực chất là một quỹ đất dự phòng mang tính chiến lược cho vòng đời của máy móc tự động. Khi nhà máy tiến hành nâng cấp dây chuyền, kỹ sư có thể dễ dàng luồn thêm cáp tín hiệu mới mà không phải đập bỏ hạ tầng đi dây cũ. Tuân thủ khắt khe giới hạn lấp đầy này giúp doanh nghiệp kiểm soát tốt các chi phí phát sinh ngoài ý muốn khi hệ thống bước vào giai đoạn cải tạo. Một bản thống kê khối lượng chuẩn mực luôn chừa lại không gian sống cho các lần bảo trì định kỳ trong tương lai xa.



5.3. Đồng bộ kích thước máng với độ sâu của khung vỏ tủ

Sự ăn khớp về mặt chiều sâu không gian giữa phụ kiện nhựa và phần khung thép cũng là tiêu chí cần đo đạc cực kỳ tỉ mỉ. Khi đóng mặt cánh tủ có gắn đèn báo hoặc nút nhấn, phần đuôi của các linh kiện này thường thò sâu khá nhiều vào khoảng không gian bên trong. Nếu kỹ sư chọn loại thanh dẫn có chiều cao quá lớn đặt sát ngay cửa, nắp đậy sẽ lập tức cấn chạm vào đuôi tiếp điểm gây nguy hiểm chạm chập tĩnh điện. Do đó, bước rà soát biên độ chiều cao thiết bị so với mặt cắt ngang bản vẽ luôn giúp quá trình bàn giao diễn ra thuận lợi.

6. Các tiêu chuẩn kiểm tra an toàn sau khi thi công đi dây

Giai đoạn thẩm định và nghiệm thu chất lượng các tuyến luồng cáp là chốt chặn cuối cùng nhằm xác nhận hệ thống đã đủ điều kiện đóng điện an toàn. Một hạ tầng dây dẫn đạt chuẩn công nghiệp phải thể hiện sự liền lạc tuyệt đối, nắp đậy ấn sập khít rịt toàn bộ chốt ngàm mà không có đoạn nào bị phồng rộp vênh mép. Các vị trí góc cua giao cắt hoặc rẽ nhánh ngã ba phải được cắt gọt tinh xảo bằng kìm chuyên dụng để không vương lại mạt nhựa sắc nhọn. Bề mặt các thanh vật tư phải được lau chùi sạch sẽ bụi bẩn, tạo ra độ bóng bẩy chuyên nghiệp cho phần nội thất bên trong buồng kim loại.

Người phụ trách chất lượng sẽ tiến hành kiểm tra độ bám của hệ thống chân đế bằng cách dùng lực tay lay mạnh các cụm thanh dọc và thanh ngang. Hệ thống thiết bị bảo vệ cáp phải bám chặt cứng như đổ bê tông vào tấm nền mạ kẽm, tuyệt đối không để lại bất kỳ dung sai rung lắc lỏng lẻo nào. Tại các cửa sổ xẻ nan có dây điện vắt ngang chui ra, bán kính uốn cong của lõi đồng phải mềm mại theo đúng quy chuẩn, không được gập gắt làm đứt liên kết kim loại. Sự hoàn hảo không tì vết từ những tiểu tiết vật lý nhỏ nhất là minh chứng rõ ràng cho mức độ đẳng cấp gia công cơ điện của nhà thầu thi công.

Để vượt qua các bộ tiêu chí đo kiểm ngặt nghèo này, đơn vị thu mua cần cam kết duy trì nguồn cung ứng linh kiện chính hãng với chất lượng khuôn đúc đồng nhất. Mọi lô hàng vật tư tiêu hao khi đưa vào dây chuyền lắp ráp đều phải sở hữu đầy đủ bộ hồ sơ chứng minh nguồn gốc và qua trạm kiểm định an toàn nghiêm ngặt. Nền tảng giấy tờ pháp lý minh bạch hỗ trợ đội ngũ giám sát dự án dễ dàng bảo vệ thành quả trước hội đồng đánh giá của tổng thầu nhà máy. Sự phối hợp ăn ý giữa hệ thống vật tư chuẩn chỉ và tay nghề chế tạo điêu luyện sẽ làm nên danh tiếng bền vững cho mọi doanh nghiệp B2B.
