Cầu đấu tủ điện nhỏ (small control panel terminal blocks) là giải pháp cơ điện tối ưu cho các không gian bảng điện hạn chế, chuyên dùng để đấu nối tín hiệu PLC, rơ le và cảm biến. Các mã sản phẩm phổ biến từ Hivero bao gồm dòng mắt rời ATB (ATB-10, ATB-15, ATB-25) gắn thanh ray DIN và dòng khối cố định HFTB (HFTB-1010, HFTB-203, HFTB-303) với dải dòng điện từ 10A đến 30A. Việc sử dụng đúng mã cầu đấu tủ điện nhỏ kết hợp cùng phụ kiện nắp chặn, thanh ray chuẩn giúp đảm bảo an toàn cách điện, chống nhiễu tín hiệu và tiết kiệm tối đa diện tích lắp ráp trong các hệ thống tự động hóa.

1. Đặc điểm kỹ thuật của cầu đấu tủ điện nhỏ

Để tối ưu hóa không gian cho các hệ thống điều khiển, việc sử dụng cầu đấu tủ điện nhỏ là một yêu cầu kỹ thuật bắt buộc. Dưới đây là những đặc tính cơ bản giúp thiết bị này đáp ứng tốt các tiêu chuẩn khắt khe trong công nghiệp.

1.1. Yêu cầu về kích thước và tối ưu không gian

Trong các vỏ tủ có kích thước hạn chế, mỗi centimet vuông đều cần được tính toán kỹ lưỡng để bố trí linh kiện hợp lý. Các mã cầu đấu tủ điện nhỏ thường được thiết kế với bề ngang rất hẹp, chỉ từ vài milimet cho mỗi mắt nối. Điều này cho phép kỹ sư xếp khít hàng chục điểm đấu nối trên cùng một đoạn thanh ray ngắn mà không gây chèn ép các thiết bị khác. Cấu trúc mỏng gọn nhưng vẫn đảm bảo khoảng cách cách điện an toàn giữa các pha là một ưu điểm vượt trội của dòng sản phẩm này.

Nhờ thiết kế tối ưu, luồng không khí đối lưu bên trong tủ cũng được lưu thông dễ dàng hơn, hỗ trợ tản nhiệt cho toàn bộ hệ thống. Việc giảm thiểu cản trở luồng gió giúp các linh kiện điện tử nhạy cảm kéo dài tuổi thọ vận hành. Hơn nữa, một không gian gọn gàng sẽ tạo điều kiện thuận lợi cho nhân viên bảo trì khi cần thao tác sửa chữa. Sự tính toán cẩn trọng về mặt kích thước vật tư luôn mang lại những giá trị kỹ thuật to lớn.

1.2. Khả năng chịu tải dòng điện thấp

Khác với các cụm động lực công suất lớn, các loại cầu đấu tủ điện nhỏ chủ yếu làm việc với dòng điện định mức dưới 30A. Lõi dẫn điện bên trong được chế tạo từ hợp kim đồng thau chất lượng cao, giúp truyền tải các tín hiệu miliampe một cách chính xác mà không bị suy hao. Lớp vỏ nhựa bọc ngoài thường sử dụng vật liệu polycarbonate chống cháy, chịu được nhiệt độ môi trường khắc nghiệt trong các nhà xưởng sản xuất. Mặc dù chịu tải thấp, thiết bị vẫn được trang bị hệ thống ngàm kẹp hoặc ốc siết chắc chắn để giữ chặt các sợi cáp điều khiển mỏng manh. Sự ổn định của các điểm tiếp xúc này đóng vai trò quyết định đến độ tin cậy của toàn bộ mạch tín hiệu.

2. Các mã cầu đấu tủ điện nhỏ dạng mắt rời (Dòng ATB)

Dòng sản phẩm mắt rời mang lại sự linh hoạt tối đa khi kỹ sư cần tùy biến số lượng điểm đấu nối theo thực tế. Dưới đây là các mã cầu đấu tủ điện nhỏ thuộc series ATB thường xuyên được ứng dụng.

2.1. Mã sản phẩm ATB-10 (10A)

Mã hàng ATB-10 là đại diện tiêu biểu nhất cho phân khúc thiết bị đấu nối tín hiệu dòng thấp trong các hệ thống tự động hóa. Với dòng điện định mức 10A, sản phẩm này hoàn toàn phù hợp để làm điểm trung chuyển cho các cảm biến tiệm cận, công tắc hành trình hoặc tín hiệu I/O của PLC. Kích thước cực kỳ nhỏ gọn của ATB-10 giúp kỹ sư tiết kiệm đáng kể diện tích khi phải xử lý hàng trăm nút mạng trong một không gian chật hẹp. Sự nhỏ gọn này đặc biệt hữu ích khi thiết kế các hộp bọc tín hiệu đặt trực tiếp tại hiện trường.

Khi sử dụng đồng bộ các sản phẩm cầu đấu Hivero, hệ thống sẽ đạt được sự liền mạch về mặt cơ khí và thẩm mỹ. Lõi đồng mạ chống oxy hóa bên trong giúp duy trì điện trở tiếp xúc ở mức thấp nhất, đảm bảo tín hiệu truyền về trung tâm luôn nguyên bản. Sự ổn định của mã hàng này đã được kiểm chứng qua nhiều dự án lắp ráp tủ bảng điện công nghiệp khắt khe. Việc đầu tư vào vật tư chất lượng cao luôn là bài toán kinh tế khôn ngoan.

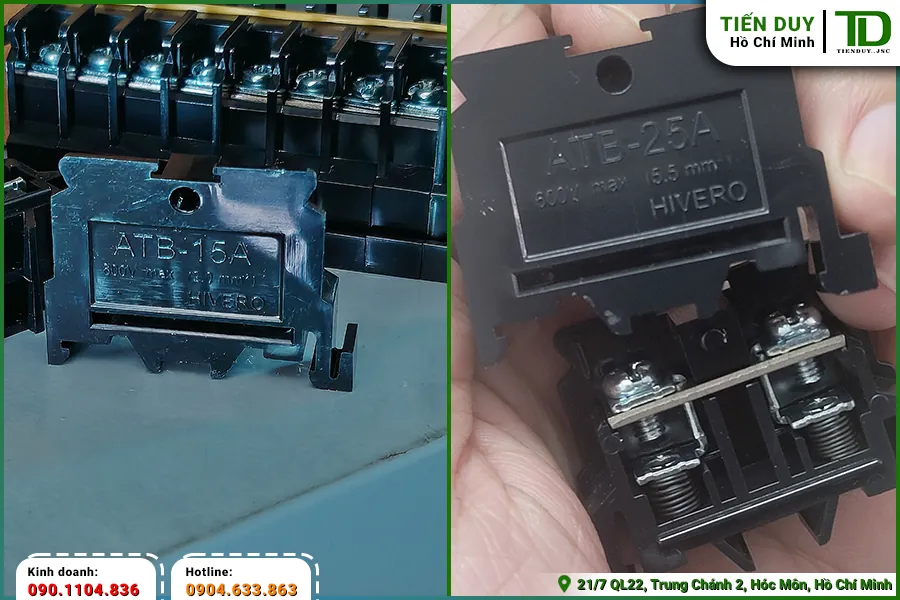

2.2. Mã sản phẩm ATB-15 (15A)

Khi mạch điều khiển đòi hỏi một mức tải nhỉnh hơn, mã sản phẩm ATB-15 với khả năng chịu dòng 15A sẽ là sự lựa chọn thay thế hoàn hảo. Thiết bị này vẫn giữ được thiết kế mỏng gọn đặc trưng của các mã cầu đấu tủ điện nhỏ nhưng được gia cố thêm về độ dày của lõi kim loại. Khe cắm dây của ATB-15 cho phép kỹ sư sử dụng các loại cáp điều khiển có tiết diện lớn hơn một chút, tạo sự thuận tiện trong quá trình thi công thực tế. Lớp vỏ cách điện được thiết kế với các rãnh tản nhiệt siêu nhỏ, giúp thiết bị hoạt động bền bỉ ngay cả khi phải chịu dòng điện liên tục trong thời gian dài. Việc ứng dụng mã hàng này giúp hệ thống có thêm một khoảng dự phòng an toàn đáng tin cậy.

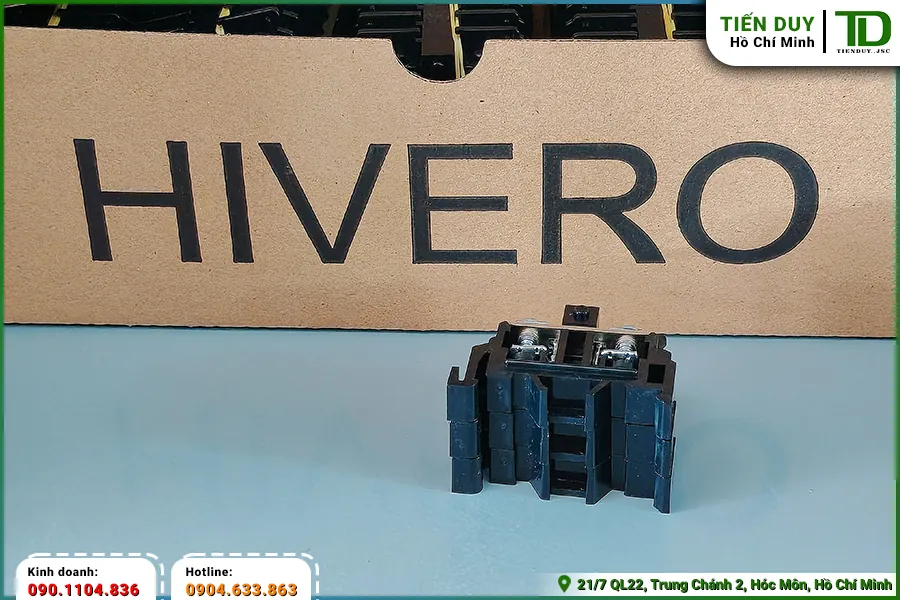

2.3. Mã sản phẩm ATB-25 (25A)

Đối với các cụm rơ le trung gian hoặc cuộn hút contactor công suất nhỏ, mã ATB-25 cung cấp khả năng chịu tải lên đến 25A. Mặc dù dòng điện đã tăng lên đáng kể, thiết bị này vẫn được xếp vào nhóm các loại cầu đấu tủ điện nhỏ nhờ thiết kế tối ưu hóa không gian lắp ráp. Ngàm kẹp của ATB-25 được chế tạo đặc biệt để chịu được lực siết mạnh từ tua vít, giữ chặt đầu cốt dây điện chống lại các rung động cơ học. Khoảng cách giữa các cực được tính toán kỹ lưỡng nhằm ngăn chặn tuyệt đối hiện tượng phóng hồ quang khi có xung điện áp đột biến. Đây là giải pháp kết nối an toàn và hiệu quả cho các mạch điều khiển trung gian phức tạp.

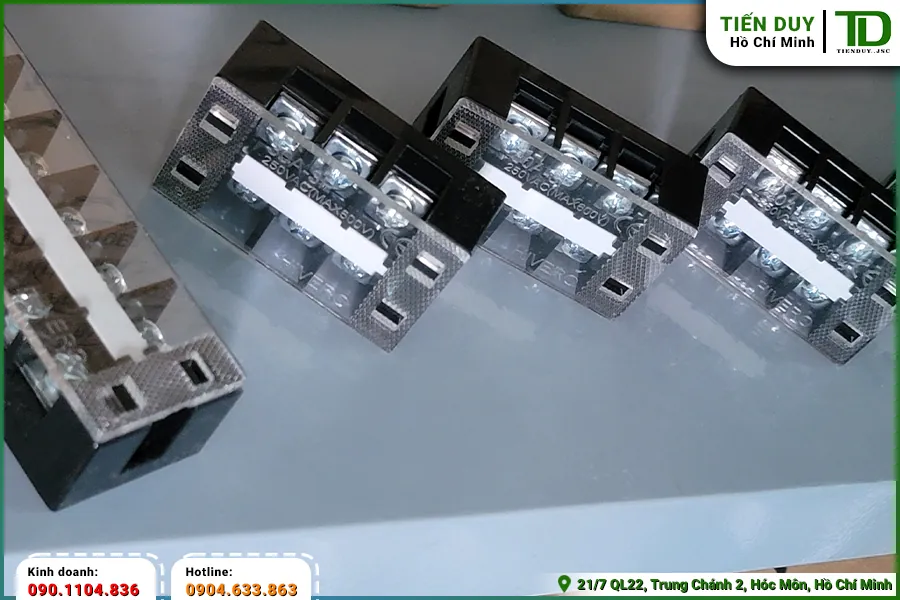

3. Các mã cầu đấu tủ điện nhỏ dạng khối cố định (Dòng HFTB)

Bên cạnh dạng mắt rời, dạng khối cố định cũng được sử dụng rộng rãi nhờ khả năng lắp ráp nhanh chóng và kết cấu vững chắc. Các mã cầu đấu tủ điện nhỏ thuộc dòng HFTB dưới đây sẽ đáp ứng tốt các yêu cầu này.

3.1. Mã sản phẩm HFTB-1010 (10A, 10P)

Mã hàng HFTB-1010 là một khối đấu nối đúc liền tích hợp sẵn 10 cực với dòng điện định mức 10A cho mỗi cực. Thiết kế nguyên khối này giúp kỹ sư bỏ qua công đoạn ghép nối từng mắt lẻ, rút ngắn đáng kể thời gian thao tác trên bảng điện. Cấu trúc nhựa đúc cứng cáp mang lại khả năng chịu lực vặn xoắn cực tốt, không bị nứt vỡ khi thi công bằng các công cụ cầm tay. Khoảng cách giữa các ốc siết được bố trí đồng đều, tạo không gian thao tác thoải mái cho người thợ điện khi đút dây và vặn ốc. Sản phẩm này đặc biệt hữu dụng trong các hộp bọc tín hiệu hoặc các tủ điều khiển máy móc độc lập.

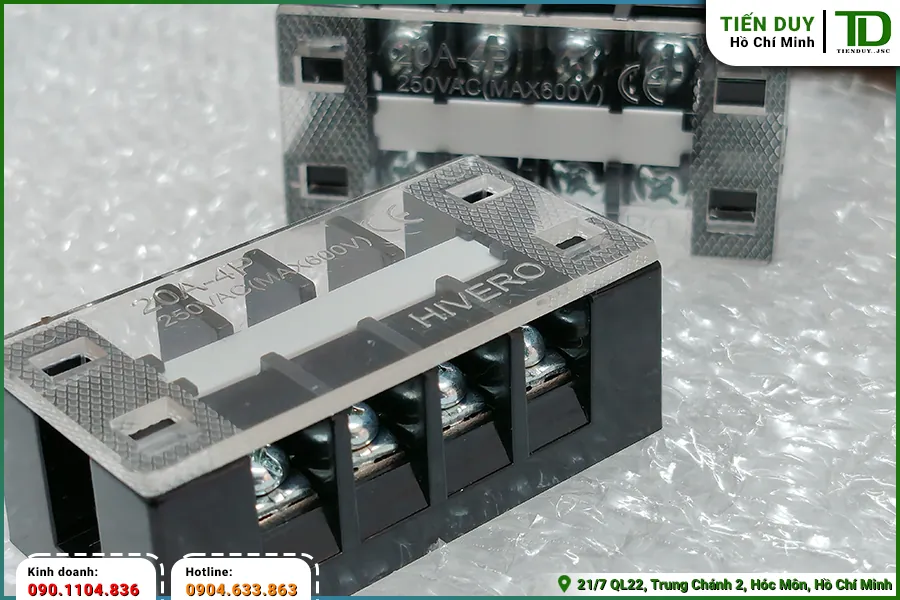

3.2. Dòng HFTB 20A (HFTB-203, HFTB-204, HFTB-206)

Khi cần phân phối nguồn điều khiển hoặc tín hiệu có dòng tải lên đến 20A, dải sản phẩm HFTB 20A cung cấp nhiều tùy chọn số cực linh hoạt. Các mã hàng như HFTB-203, HFTB-204 và HFTB-206 cho phép kỹ sư lựa chọn chính xác cấu hình phù hợp với số lượng dây dẫn thực tế. Việc sử dụng các mã cầu đấu tủ điện nhỏ dạng khối này giúp hạn chế tình trạng dư thừa điểm nối, tối ưu hóa chi phí vật tư cho dự án. Mỗi cực đấu nối đều được trang bị nắp che bằng nhựa trong suốt, giúp bảo vệ người vận hành khỏi nguy cơ chạm chập vô tình. Lõi đồng thau dày dặn bên trong đảm bảo khả năng dẫn điện xuyên suốt, không gây sụt áp trên đường dây.

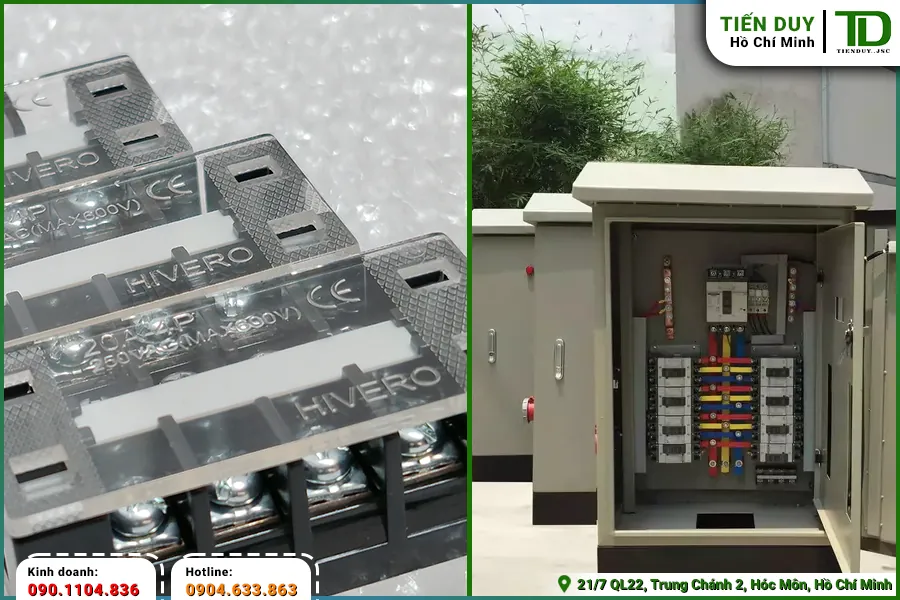

3.3. Dòng HFTB 30A (HFTB-303, HFTB-304, HFTB-306)

Dải sản phẩm HFTB 30A là ranh giới cuối cùng của nhóm thiết bị đấu nối công suất nhỏ trước khi bước sang phân khúc động lực. Với các mã HFTB-303, HFTB-304 và HFTB-306, thiết bị có thể gánh vác các tải phụ trợ như quạt hút, điện trở sấy hoặc hệ thống chiếu sáng nội bộ. Ốc siết của dòng 30A được thiết kế to bản hơn, tương thích với các loại đầu cốt chữ Y hoặc cốt tròn có tiết diện dây dẫn lớn. Đế của khối đấu nối được đúc phẳng, dễ dàng bắt vít trực tiếp lên tấm panel kim loại mà không cần thông qua thanh ray DIN. Sự chắc chắn và bền bỉ của dòng sản phẩm này giúp duy trì hoạt động ổn định cho các cụm tải phụ trợ quan trọng.

3.4. Bảng tổng hợp thông số các mã sản phẩm

Để thuận tiện cho quá trình bóc tách vật tư và thiết kế bản vẽ, việc nắm rõ thông số của từng mã hàng là vô cùng cần thiết. Bảng dữ liệu dưới đây sẽ tóm tắt các thông tin kỹ thuật cốt lõi của các dòng sản phẩm mắt rời và khối cố định. Kỹ sư có thể dựa vào bảng này để đối chiếu nhanh dòng điện định mức và số cực tương ứng. Việc tra cứu chính xác sẽ giúp tránh được những sai sót đáng tiếc trong khâu đặt hàng và thi công thực tế. Dưới đây là chi tiết thông số của các thiết bị đấu nối thông dụng.

Bảng 1: Tổng hợp thông số các mã cầu đấu tủ điện nhỏ thông dụng

Nếu quý khách có nhu cầu tư vấn kỹ thuật chuyên sâu hoặc nhận báo giá sỉ cho các dự án lắp ráp, vui lòng liên hệ Tiến Duy qua hotline 0904.633.863 (Mr. Ninh) để được hỗ trợ nhanh chóng.

4. Ứng dụng thực tế của cầu đấu tủ điện nhỏ trong công nghiệp

Việc hiểu rõ đặc tính sản phẩm sẽ giúp kỹ sư ứng dụng cầu đấu tủ điện nhỏ vào đúng các vị trí chức năng trên mạch điện. Dưới đây là những ứng dụng phổ biến nhất trong các hệ thống tự động hóa hiện đại.

4.1. Đấu nối tín hiệu cảm biến và PLC

Trong các dây chuyền sản xuất, hàng loạt cảm biến quang, cảm biến từ và công tắc hành trình liên tục gửi tín hiệu về bộ điều khiển trung tâm. Các mã cầu đấu tủ điện nhỏ đóng vai trò như một trạm thu thập và phân loại toàn bộ lượng tín hiệu khổng lồ này trước khi đưa vào module I/O của PLC. Việc đấu nối qua trạm trung gian giúp bảo vệ các cổng giao tiếp đắt tiền của PLC khỏi những xung điện áp đột biến từ môi trường bên ngoài. Giải pháp này tạo ra một ranh giới an toàn, cách ly hoàn toàn khu vực xử lý dữ liệu nhạy cảm.

Khi một cảm biến ngoài hiện trường bị hỏng, nhân viên bảo trì chỉ cần tháo dây tại điểm đấu nối để thay thế mà không phải can thiệp sâu vào bên trong tủ. Sự tiện lợi này giúp giảm thiểu tối đa thời gian dừng máy của toàn bộ nhà máy. Hơn nữa, việc cách ly tín hiệu qua các mắt nối còn tạo điều kiện thuận lợi để đo đạc, kiểm tra thông mạch nhanh chóng. Đây là một quy chuẩn thiết kế bắt buộc trong các hệ thống tự động hóa chuyên nghiệp.

4.2. Phân phối nguồn cho rơ le trung gian

Rơ le trung gian là thành phần không thể thiếu để khuếch đại tín hiệu điều khiển từ PLC ra các cơ cấu chấp hành như van điện từ hay contactor. Để cấp nguồn nuôi cho hàng chục chiếc rơ le này, kỹ sư thường sử dụng các thanh đồng lược kết hợp với cầu đấu Hivero để tạo thành một cụm phân phối điện áp 24VDC hoặc 220VAC. Các điểm đấu nối nhỏ gọn giúp chia nhỏ dòng điện tổng thành nhiều nhánh phụ một cách an toàn, ngăn nắp. Lớp vỏ cách điện chất lượng cao ngăn chặn triệt để hiện tượng rò rỉ dòng điện sang các thiết bị lân cận. Nhờ cách bố trí khoa học này, hệ thống điều khiển luôn duy trì được sự ổn định và dễ dàng mở rộng thêm các cụm rơ le mới khi cần thiết.

5. Hướng dẫn lắp đặt và lựa chọn phụ kiện đi kèm

Để phát huy tối đa hiệu năng của cầu đấu tủ điện nhỏ, quy trình lắp ráp và sử dụng phụ kiện phải tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật. Dưới đây là những bước cơ bản cần lưu ý trong quá trình thi công.

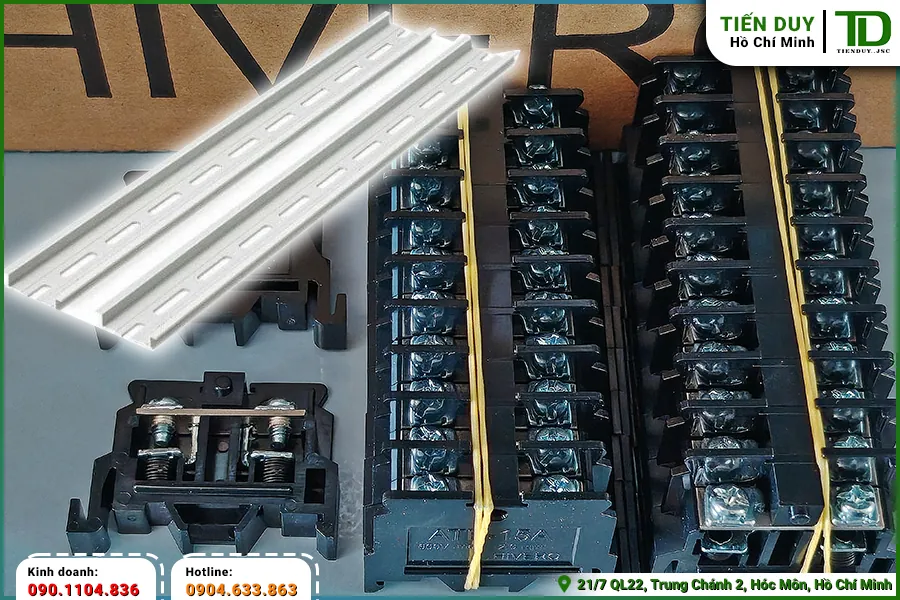

5.1. Sử dụng thanh ray và nắp chặn

Đối với các dòng sản phẩm mắt rời, thanh ray DIN bằng nhôm hoặc sắt mạ kẽm là giá đỡ bắt buộc phải có. Kỹ sư cần cắt thanh ray theo đúng chiều dài thiết kế và bắt vít cố định thật chặt lên tấm panel kim loại. Sau khi gài các mắt nối lên ray, việc sử dụng nắp chặn ở hai đầu là thao tác không thể bỏ qua. Phụ kiện này có tác dụng khóa cứng toàn bộ khối thiết bị, ngăn chặn sự xê dịch trượt dọc khi tủ điện phải chịu rung động trong quá trình vận hành. Một cụm đấu nối được khóa chặt sẽ đảm bảo các điểm tiếp xúc cơ khí luôn ở trạng thái ổn định nhất.

5.2. Đánh số định danh cho từng mắt nối

Một bảng điện chuyên nghiệp bắt buộc phải có hệ thống nhãn mác định danh rõ ràng cho từng điểm kết nối. Các miếng nhựa đánh số sẽ được cài trực tiếp vào khe rãnh thiết kế sẵn trên lưng của mỗi mắt nối. Ký tự in trên nhãn phải khớp tuyệt đối với sơ đồ nguyên lý đấu dây để thuận tiện cho việc tra cứu và sửa chữa sau này. Việc đánh số bài bản giúp biến một mớ dây dẫn chằng chịt thành một hệ thống có trật tự, logic. Khi có sự cố đứt dây hoặc mất tín hiệu, người thợ chỉ cần nhìn vào nhãn tên là có thể dùng đồng hồ đo đạc ngay lập tức.

5.3. Lựa chọn tiết diện dây dẫn phù hợp

Mỗi mã hàng đều có quy định rõ ràng về dải tiết diện dây cáp tối đa và tối thiểu có thể sử dụng. Việc chọn sai kích cỡ dây sẽ làm đứt gãy sợi đồng tơ hoặc khiến lực siết ốc không đủ để giữ chặt đầu cốt. Để đảm bảo an toàn khi thi công cầu đấu tủ điện nhỏ, kỹ sư cần tuân thủ các bước xử lý dây dẫn sau:

• Tuốt bỏ lớp vỏ cách điện với chiều dài vừa đủ theo tiêu chuẩn.
• Lồng đầu cốt kim loại phù hợp vào phần lõi đồng vừa tuốt.
• Sử dụng kìm bấm cốt chuyên dụng để ép chặt đầu cốt.

5.4. Tiêu chuẩn siết ốc an toàn

Lực siết ốc đóng vai trò quyết định đến điện trở tiếp xúc của toàn bộ mạch điện. Nếu vặn quá lỏng, dòng điện đi qua sẽ sinh ra nhiệt lượng lớn, lâu ngày làm chảy nhựa vỏ bọc và gây hỏa hoạn. Nếu vặn quá chặt bằng lực tay không kiểm soát, ren ốc có thể bị tuôn hoặc làm đứt lìa đầu cốt dây điện bên trong. Các nhà sản xuất luôn khuyến cáo sử dụng tua vít lực được cài đặt sẵn thông số chuẩn xác cho từng loại ốc. Việc tuân thủ tiêu chuẩn lực siết sẽ mang lại những điểm kết nối hoàn hảo, bền bỉ cùng năm tháng.

5.5. Kiểm tra cách điện sau khi lắp ráp

Sau khi hoàn tất việc đấu nối, bước kiểm tra đo đạc cuối cùng là thủ tục bắt buộc trước khi đóng điện vận hành. Kỹ sư sẽ sử dụng đồng hồ Megaohm để đo điện trở cách điện giữa các pha với nhau và giữa các pha với vỏ tủ nối đất. Quá trình kiểm tra này giúp phát hiện sớm các lỗi tiềm ẩn để đảm bảo an toàn tuyệt đối. Các hạng mục cần rà soát kỹ lưỡng bao gồm:

• Kiểm tra tình trạng xước vỏ cáp tại các khúc uốn cong.
• Loại bỏ mạt sắt hoặc dị vật rơi vào khe hở giữa các mắt nối.
• Rà soát các điểm đấu nối có nguy cơ chạm chập vô tình.

6. Giải pháp tối ưu không gian cho bảng điện chật hẹp

Trong xu hướng thiết kế cơ điện hiện đại, việc thu nhỏ kích thước vỏ tủ để tiết kiệm diện tích nhà xưởng đang trở thành một yêu cầu phổ biến. Để giải quyết bài toán này, việc ứng dụng triệt để các mã cầu đấu tủ điện nhỏ là một chiến lược vô cùng hiệu quả. Thay vì sử dụng các khối đấu nối cồng kềnh dư thừa công suất, kỹ sư có thể chọn lọc các mã hàng dòng thấp vừa vặn với tải thực tế. Sự tinh gọn của các thiết bị này giúp giải phóng một lượng lớn không gian trên tấm panel, tạo điều kiện để bố trí thêm các linh kiện điều khiển thông minh khác. Một thiết kế tối ưu không chỉ mang lại giá trị thẩm mỹ mà còn giảm thiểu chi phí gia công vỏ kim loại.

Bên cạnh việc chọn đúng kích cỡ, kỹ năng quy hoạch luồng dây cáp cũng đóng góp lớn vào việc tiết kiệm không gian. Các cụm đấu nối tín hiệu và điều khiển nên được gom lại thành từng nhóm chức năng riêng biệt, đặt gần với các máng nhựa luồn dây. Việc sử dụng các loại cầu đấu tủ điện nhỏ dạng tầng cũng là một giải pháp kỹ thuật đáng cân nhắc khi diện tích bề mặt thanh ray cạn kiệt. Thiết kế xếp chồng lên nhau giúp nhân đôi hoặc nhân ba số lượng điểm kết nối trên cùng một diện tích mặt bằng. Tuy nhiên, kỹ sư cần tính toán kỹ lưỡng vấn đề tản nhiệt khi áp dụng giải pháp xếp chồng mật độ cao này.

Cuối cùng, việc tiêu chuẩn hóa danh mục vật tư sẽ giúp quá trình thi công và bảo trì diễn ra trơn tru hơn. Thay vì sử dụng lộn xộn nhiều thương hiệu, việc đồng bộ hóa một hệ sinh thái thiết bị sẽ đảm bảo sự tương thích tuyệt đối về mặt cơ khí. Các phụ kiện như nắp chặn, thanh ray, nhãn tên khi được sử dụng đồng bộ sẽ tạo ra một khối liên kết vững chắc, không bị xô lệch. Sự chuyên nghiệp trong khâu thiết kế và lựa chọn vật tư không chỉ khẳng định năng lực của nhà thầu mà còn mang lại một hệ thống vận hành bền bỉ, an toàn cho chủ đầu tư.
