Bóng tín hiệu 24V ILEC thuộc series IL13-22CS là thiết bị hiển thị chuyên dụng cho các mạch điều khiển an toàn điện áp thấp. Sản phẩm sử dụng nguồn 24V AC/DC, bao gồm các màu đỏ (IL13-22CS-R), xanh lá (IL13-22CS-G), vàng (IL13-22CS-Y) và xanh dương (IL13-22CS-B). Thiết kế nắp vòm phi 22 (Ø22) kết hợp công nghệ LED siêu sáng giúp thiết bị dễ dàng tích hợp lên mặt táp lô của các hệ thống tự động hóa công nghiệp, máy CNC và dây chuyền sản xuất sử dụng PLC tại TP.HCM.

1. Giới thiệu chung về bóng tín hiệu 24V ILEC

Thiết bị hiển thị đóng vai trò quan trọng trong việc giao tiếp giữa máy móc và người vận hành. Trong đó, bóng tín hiệu 24V ILEC là giải pháp tối ưu cho các hệ thống yêu cầu độ an toàn điện áp khắt khe.

1.1. Khái niệm thiết bị hiển thị điện áp thấp

Khái niệm thiết bị hiển thị điện áp thấp dùng để chỉ các cụm đèn hoạt động ở mức điện áp dưới 50V, đảm bảo an toàn tuyệt đối cho người sử dụng. Khác với các loại Đèn báo pha ILEC dùng trực tiếp điện lưới, dòng sản phẩm này lấy nguồn từ các bộ chuyển đổi cách ly. Việc sử dụng điện áp thấp giúp triệt tiêu hoàn toàn nguy cơ giật điện khi kỹ thuật viên vô tình chạm vào các cực đấu nối phía sau cánh tủ. Thiết bị này thường được bố trí thành từng cụm trên mặt táp lô để báo hiệu trạng thái của từng cơ cấu chấp hành riêng biệt.

Sự xuất hiện của các thiết bị điện áp thấp đã làm thay đổi hoàn toàn tư duy thiết kế tủ bảng điện công nghiệp hiện đại. Thay vì phải kéo những đường dây mang điện áp nguy hiểm ra tận mặt ngoài, kỹ sư giờ đây chỉ cần truyền tải tín hiệu điều khiển nhỏ. Điều này không chỉ bảo vệ an toàn cho con người mà còn giảm thiểu đáng kể hiện tượng nhiễu điện từ ảnh hưởng đến các bo mạch nhạy cảm. Việc ứng dụng đồng bộ bóng tín hiệu 24V ILEC giúp nâng cao tiêu chuẩn an toàn cho toàn bộ nhà máy sản xuất.

1.2. Nhận diện thiết kế nắp vòm phi 22

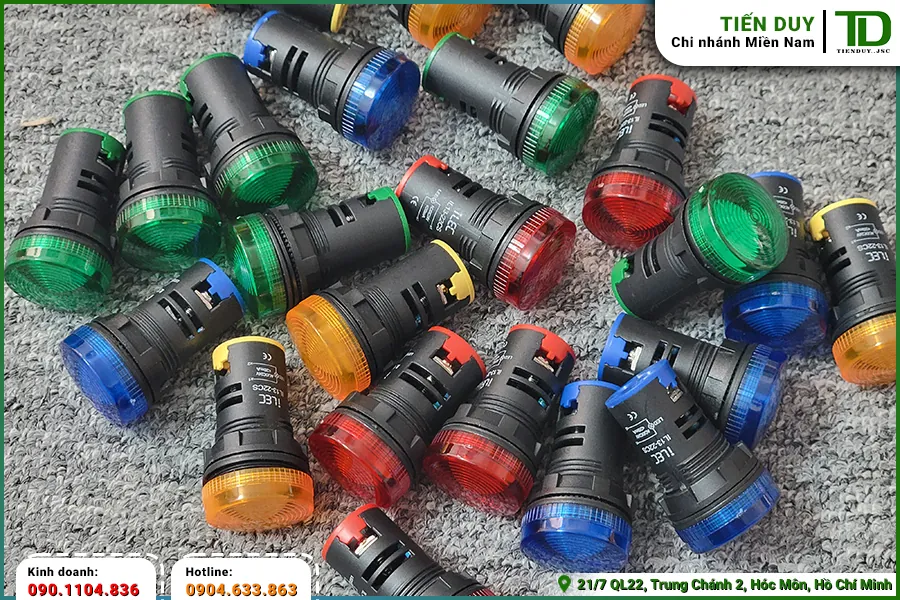

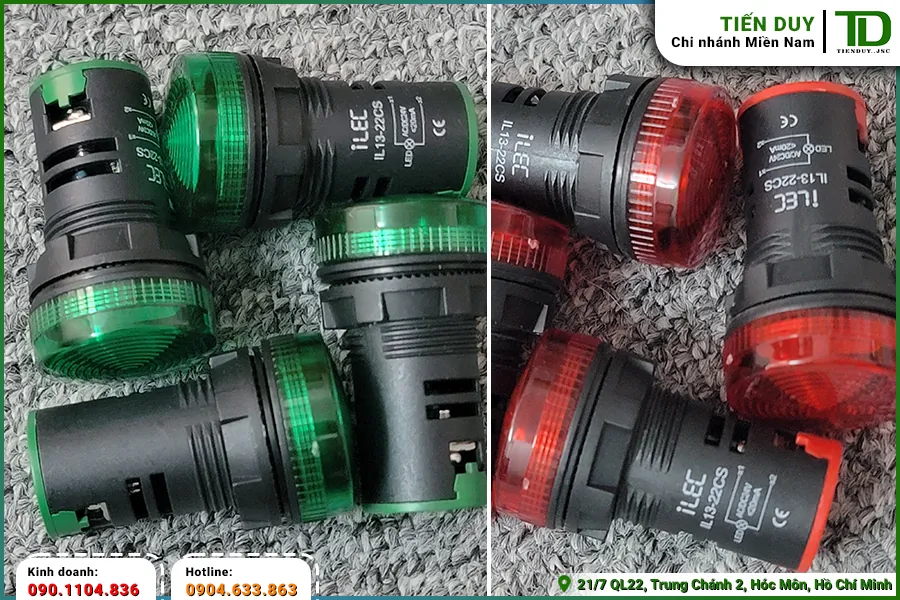

Về mặt cơ khí, bóng tín hiệu 24V ILEC sở hữu thiết kế nắp vòm đặc trưng giúp ánh sáng lan tỏa đều đặn ra môi trường xung quanh. Kích thước phần thân được gia công chuẩn xác theo đường kính khoét lỗ phi 22, phù hợp với hầu hết các loại đột lỗ thủy lực hiện nay tại TP.HCM. Phần nắp nhựa phía trước có độ nhô vừa phải, kết hợp cùng roăn cao su mỏng phía sau giúp thiết bị bám chặt vào bề mặt tôn. Nhận diện hình dáng tiêu chuẩn này giúp các kỹ sư cơ khí dễ dàng bố trí bản vẽ đột dập mặt cánh tủ một cách đồng bộ và mang lại tính thẩm mỹ cao.

2. Đặc điểm kỹ thuật của bóng tín hiệu 24V ILEC

Dòng sản phẩm này sở hữu nhiều thông số kỹ thuật vượt trội, đáp ứng tốt các tiêu chuẩn khắt khe của ngành tự động hóa.

2.1. Khả năng tương thích dòng điện AC và DC

Một trong những đặc điểm nổi bật nhất của bóng tín hiệu 24V ILEC là bo mạch chỉnh lưu đa năng được tích hợp sẵn bên trong. Thiết kế này cho phép đèn hoạt động ổn định với cả nguồn điện xoay chiều và nguồn điện một chiều mà không cần thay đổi cấu trúc đấu nối. Kỹ thuật viên không cần phải bận tâm về việc phân biệt cực âm dương khi cấp nguồn từ các bộ nguồn tổ ong tiêu chuẩn. Khả năng tương thích linh hoạt này giúp giảm thiểu rủi ro cháy nổ do đấu nhầm cực trong quá trình thi công tủ điện công nghiệp.

Tính năng nhận diện dòng điện kép này đặc biệt hữu ích khi nhà máy cần thay thế linh kiện khẩn cấp nhưng kho vật tư chỉ còn một loại nguồn nhất định. Bo mạch bên trong sẽ tự động điều chỉnh và nắn dòng để cấp mức điện áp một chiều chuẩn xác nhất cho cụm phát sáng. Sự thông minh trong thiết kế linh kiện giúp rút ngắn thời gian xử lý sự cố và đảm bảo dây chuyền luôn vận hành xuyên suốt. Các nhà thầu cơ điện đánh giá rất cao sự tiện lợi mà dòng bóng tín hiệu 24V ILEC mang lại trong thực tế thi công.

2.2. Công nghệ LED siêu sáng và mức tiêu thụ điện

Trái tim của thiết bị là cụm chip LED thế hệ mới mang lại cường độ phát sáng cực kỳ mạnh mẽ ngay cả trong điều kiện ánh sáng nhà xưởng chói lóa. Công nghệ LED giúp đèn báo 24V ILEC tiêu thụ một lượng điện năng rất nhỏ, thường chỉ ở mức vài milliampere cho mỗi cụm hiển thị. Mức tiêu thụ điện thấp không chỉ giúp giảm tải cho bộ nguồn tổng mà còn hạn chế tối đa lượng nhiệt tỏa ra bên trong không gian tủ kín. Tuổi thọ của cụm LED này có thể đạt đến hàng chục ngàn giờ hoạt động liên tục, vượt xa các loại bóng sợi đốt truyền thống trước đây.

2.3. Tiêu chuẩn cách điện và chống bụi công nghiệp

Môi trường nhà xưởng luôn tiềm ẩn nhiều rủi ro về bụi bẩn và độ ẩm làm suy giảm tuổi thọ linh kiện điện tử. Để khắc phục triệt để vấn đề này, vỏ ngoài của thiết bị được đúc từ nhựa kỹ thuật cao cấp có khả năng cách điện hoàn toàn. Các yếu tố thiết kế giúp thiết bị đạt chuẩn bảo vệ công nghiệp bao gồm:

• Lớp vỏ nhựa chịu nhiệt tốt, không bị biến dạng khi hoạt động gần các nguồn phát nhiệt lớn.
• Roăn cao su chèn giữa thiết bị và mặt tủ giúp ngăn chặn bụi kim loại xâm nhập vào bên trong.
• Bo mạch điện tử được phủ keo bảo vệ chống lại sự ăn mòn của hóa chất bay hơi.
• Chân tiếp điểm mạ kẽm chống rỉ sét, duy trì khả năng dẫn điện hoàn hảo theo thời gian.

3. Các mã sản phẩm bóng tín hiệu 24V ILEC tiêu chuẩn

Hệ sinh thái thiết bị hiển thị ILEC cung cấp nhiều tùy chọn mã hàng để phục vụ đa dạng các nhu cầu thiết kế mạch.

3.1. Phân loại theo series IL13-22CS

Dựa trên catalogue chính thức, dòng sản phẩm điện áp thấp này được định danh chung dưới mã hàng IL13-22CS. Mỗi mã hàng cụ thể sẽ được phân biệt bằng một ký tự chữ cái nằm ở cuối cùng, đại diện cho màu sắc phát sáng của nắp vòm. Việc nắm rõ quy tắc đặt tên này giúp các kỹ sư thu mua dễ dàng thống kê khối lượng vật tư chính xác cho từng dự án. Dưới đây là bảng tổng hợp các mã sản phẩm tiêu chuẩn thuộc series điện áp 24V để quý kỹ thuật viên tiện tra cứu.

Bảng 1: Các mã sản phẩm bóng tín hiệu 24V ILEC tiêu chuẩn

3.2. Quy chuẩn màu sắc hiển thị trên táp lô

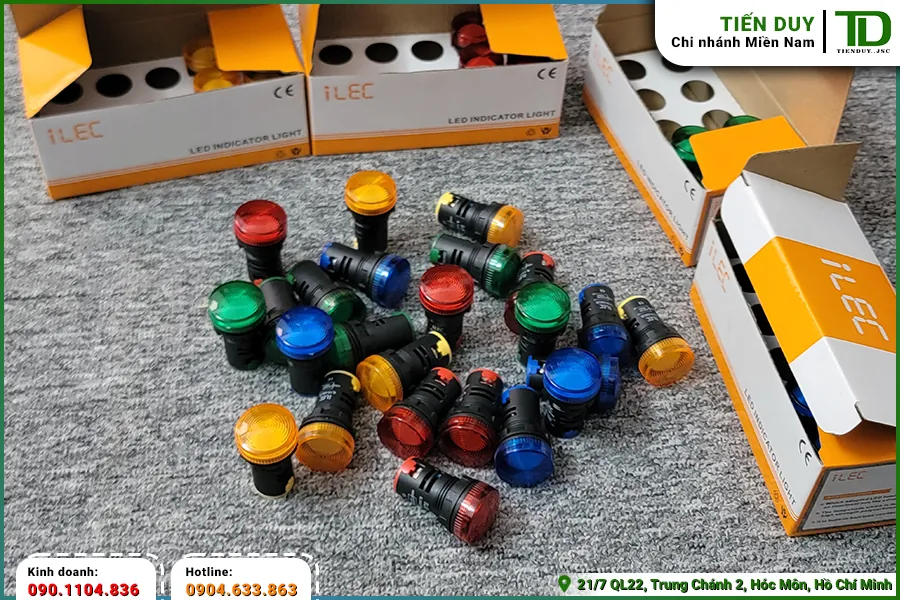

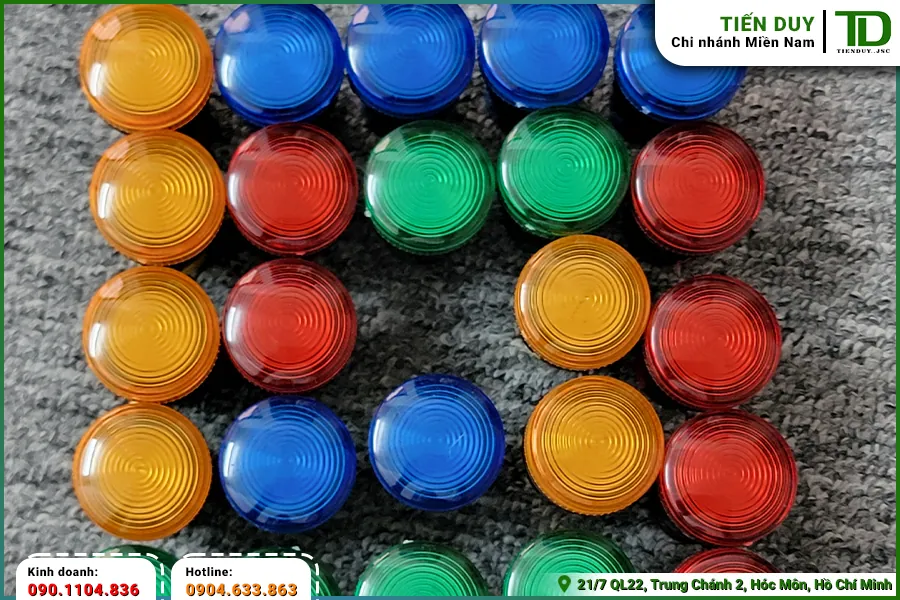

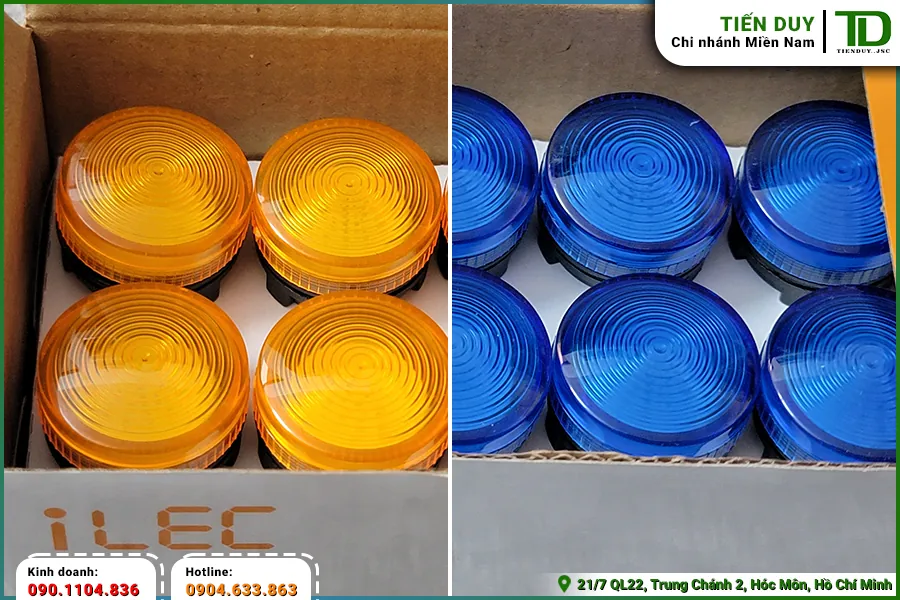

Hệ thống màu sắc của bóng tín hiệu 24V ILEC tuân thủ nghiêm ngặt các quy định quốc tế về an toàn giao diện người máy. Bốn màu sắc cơ bản bao gồm đỏ, xanh lá, vàng và xanh dương được sử dụng để mã hóa các trạng thái hoạt động khác nhau của dây chuyền. Việc áp dụng đúng quy chuẩn màu sắc giúp người vận hành nhận biết nhanh chóng tình trạng máy móc mà không cần đọc kỹ các nhãn mác ghi chú. Sự đồng bộ về màu sắc trên toàn bộ hệ thống táp lô là tiêu chí bắt buộc khi nghiệm thu các tủ điện tự động hóa tại TP.HCM.

Ngoài ra, việc lựa chọn màu sắc còn phụ thuộc vào mức độ ưu tiên của từng loại tín hiệu cảnh báo trong hệ thống. Các tín hiệu mang tính chất thông báo thông thường sẽ được gán màu xanh lá hoặc xanh dương để không gây căng thẳng thị giác. Ngược lại, những cảnh báo đòi hỏi sự can thiệp ngay lập tức bắt buộc phải sử dụng màu đỏ rực rỡ để thu hút sự chú ý tối đa. Sự phân bổ màu sắc hợp lý trên táp lô sẽ tạo ra một môi trường làm việc khoa học và an toàn cho toàn bộ công nhân viên.

3.3. Ý nghĩa của từng mã màu trong vận hành

Mã hàng màu đỏ luôn được ưu tiên cho các tín hiệu báo lỗi, báo động khẩn cấp hoặc trạng thái dừng máy đột ngột. Trong khi đó, mã màu xanh lá biểu thị hệ thống đang hoạt động trơn tru, các cơ cấu chấp hành đang chạy đúng chu trình đã lập trình. Mã màu vàng đóng vai trò cảnh báo sớm các bất thường như quá nhiệt nhẹ hoặc mức dung dịch đang cạn dần trong bồn chứa. Cuối cùng, mã màu xanh dương thường được kỹ sư lập trình gán cho các chức năng đặc thù riêng biệt của từng dây chuyền sản xuất.

3.4. Sự khác biệt cơ bản so với dòng điện áp cao

Điểm khác biệt lớn nhất giữa hai dòng sản phẩm nằm ở cấu trúc bo mạch hạ áp bên trong phần thân nhựa. Dòng thiết bị 24V sử dụng mạch cản dòng đơn giản hơn do mức điện áp đầu vào đã rất thấp và an toàn. Ngược lại, các thiết bị dùng điện lưới đòi hỏi hệ thống chỉnh lưu phức tạp hơn để chịu được các xung điện áp cao đột ngột. Để hiểu rõ hơn về cấu tạo và thông số của các thiết bị dùng trực tiếp điện lưới, quý độc giả có thể tham khảo thêm bài viết phân tích chuyên sâu của chúng tôi.

>>> Xem thêm: Đặc điểm kỹ thuật của đèn báo pha điện áp 220V ILEC

4. Ứng dụng thực tế của bóng tín hiệu 24V ILEC

Nhờ đặc tính an toàn và độ bền cao, dòng thiết bị này được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp khác nhau.

4.1. Tích hợp trong tủ điều khiển máy CNC

Các hệ thống máy gia công cơ khí chính xác CNC luôn đòi hỏi mức độ an toàn điện cực kỳ khắt khe cho người đứng máy. Việc sử dụng bóng tín hiệu 24V ILEC trên bảng điều khiển giúp loại bỏ hoàn toàn rủi ro rò rỉ điện áp cao ra lớp vỏ kim loại của máy. Các cụm đèn này thường được kết nối trực tiếp với bo mạch điều khiển trung tâm để báo hiệu trạng thái kẹp phôi, bơm tưới nguội hoặc lỗi hành trình trục. Tốc độ phản hồi ánh sáng tức thời của chip LED giúp người thợ cơ khí nắm bắt chính xác từng nhịp hoạt động của dao cắt.

Trong môi trường gia công cơ khí, dầu mỡ và dung dịch làm mát thường xuyên văng bắn lên bề mặt bảng điều khiển. Nhờ thiết kế nắp vòm kín khít, bóng tín hiệu 24V ILEC hoàn toàn miễn nhiễm với các tác nhân gây hại này. Người thợ có thể thoải mái thao tác và vệ sinh mặt máy mà không lo sợ dung dịch thấm vào làm chập cháy bo mạch bên trong. Sự bền bỉ này đã giúp dòng thiết bị ILEC trở thành lựa chọn hàng đầu của các xưởng chế tạo khuôn mẫu chuyên nghiệp.

4.2. Sử dụng cho dây chuyền tự động hóa PLC

Trong các hệ thống tự động hóa hiện đại, bộ điều khiển lập trình PLC thường xuất ra các tín hiệu điều khiển ở mức điện áp 24VDC. Do đó, mã hàng IL13-22CS trở thành lựa chọn hoàn hảo để kết nối trực tiếp vào các ngõ ra digital của PLC mà không cần qua rơ le trung gian. Thiết bị giúp hiển thị trực quan các bước chạy của chu trình tuần tự, trạng thái cảm biến hoặc các cảnh báo lỗi logic từ chương trình. Sự kết hợp này giúp đơn giản hóa sơ đồ đấu nối, tiết kiệm không gian máng cáp và nâng cao độ tin cậy cho toàn bộ tủ điện.

Để nhận bảng báo giá sỉ và kiểm tra tồn kho các dòng đèn báo 24V ILEC chính hãng, quý khách hàng vui lòng liên hệ trực tiếp phòng kinh doanh dự án B2B qua hotline 0904.633.863 (Mr. Ninh). Đội ngũ Tiến Duy luôn sẵn sàng hỗ trợ tư vấn kỹ thuật và cung cấp mức chiết khấu tốt nhất cho các đơn vị lắp ráp tủ bảng điện.

5. Hướng dẫn đấu nối bóng tín hiệu 24V ILEC an toàn

Quy trình thi công đấu nối đúng kỹ thuật sẽ quyết định trực tiếp đến độ ổn định và tuổi thọ của hệ thống hiển thị.

5.1. Chuẩn bị nguồn cấp tổ ong cách ly

Bước đầu tiên trước khi thi công là phải chuẩn bị một bộ nguồn xung có công suất phù hợp với tổng số lượng đèn trên táp lô. Nguồn cấp phải đảm bảo khả năng cách ly hoàn toàn với điện lưới 220V để bảo vệ bo mạch của bóng tín hiệu 24V ILEC. Kỹ thuật viên cần đo kiểm tra điện áp ngõ ra của bộ nguồn, đảm bảo thông số dao động ổn định quanh mức 24VDC trước khi cấp cho tải. Việc sử dụng nguồn chất lượng kém có thể sinh ra nhiễu cao tần, làm giảm tuổi thọ của cụm chip LED bên trong.

5.2. Thao tác siết cáp vào chân tiếp điểm

Phần đuôi của thiết bị được thiết kế với hai cực đấu nối dạng vít siết cực kỳ chắc chắn và an toàn. Kỹ thuật viên nên sử dụng các loại đầu cốt chẻ hoặc cốt tròn bấm sẵn trên dây cáp điều khiển tiết diện 0.5mm2 đến 0.75mm2. Khi đưa đầu cốt vào khe cắm, cần dùng tua vít dẹp siết chặt ốc với lực vừa đủ để đảm bảo diện tích tiếp xúc điện là lớn nhất. Thao tác siết cáp chuẩn xác giúp ngăn ngừa hiện tượng lỏng lẻo sinh nhiệt, đảm bảo tín hiệu truyền đến đèn báo 24V ILEC luôn liên tục và ổn định.

Sau khi siết ốc, kỹ thuật viên cần dùng tay kéo nhẹ sợi cáp để kiểm tra độ bám chắc của đầu cốt bên trong khe cắm. Nếu phát hiện dây cáp bị tuột hoặc lỏng lẻo, phải tiến hành cắt bỏ phần lõi đồng cũ và bấm lại đầu cốt mới hoàn toàn. Việc đảm bảo chất lượng mối nối ngay từ khâu thi công ban đầu sẽ giúp hệ thống tránh được những sự cố chập chờn khó phát hiện về sau. Một tủ điện được đấu nối cẩn thận không chỉ hoạt động bền bỉ mà còn thể hiện tay nghề chuyên nghiệp của người thợ điện công nghiệp.

5.3. Kiểm tra đo đạc trước khi đóng điện

Sau khi hoàn tất việc đi dây trên mặt cánh tủ, công tác kiểm tra nguội là bước bắt buộc trước khi cấp nguồn chạy thử. Kỹ thuật viên cần sử dụng đồng hồ vạn năng ở thang đo thông mạch để rà soát lại toàn bộ sơ đồ. Các bước kiểm tra an toàn cơ bản bao gồm:

• Đo cách điện giữa các cực đấu nối của đèn với phần khung vỏ kim loại của tủ.
• Kiểm tra chéo các đường dây tín hiệu từ ngõ ra PLC đến từng cụm đèn tương ứng.
• Xác nhận lại cực tính của nguồn cấp 24VDC từ bộ nguồn tổ ong đến thanh cái phân phối.
• Dùng tay giật nhẹ các sợi cáp tại vị trí chân vít để xác nhận độ bám chắc của đầu cốt.

6. Lưu ý kỹ thuật khi thiết kế mạch với bóng tín hiệu 24V ILEC

Khi thiết kế sơ đồ nguyên lý cho hệ thống tự động hóa, việc phân bổ tải cho các thiết bị hiển thị cần được tính toán cẩn thận. Mặc dù mỗi bóng tín hiệu 24V ILEC tiêu thụ dòng điện rất nhỏ, nhưng khi hàng chục cụm đèn cùng sáng đồng thời sẽ tạo ra một mức sụt áp nhất định trên đường dây chung. Kỹ sư thiết kế nên sử dụng cáp điều khiển có tiết diện đủ lớn cho đường nguồn âm chạy vòng quanh cánh tủ để đảm bảo điện áp tại điểm xa nhất không bị suy giảm. Việc tính toán đúng tiết diện dây dẫn giúp độ sáng của tất cả các đèn trên táp lô luôn đồng đều nhau.

Một vấn đề kỹ thuật khác cần lưu tâm là hiện tượng dòng điện rò từ các linh kiện bán dẫn bên trong PLC hoặc rơ le bán dẫn. Đôi khi, dòng rò này đủ lớn để làm chip LED bên trong đèn phát sáng lờ mờ ngay cả khi ngõ ra chưa được kích hoạt. Để khắc phục triệt để tình trạng này, kỹ sư có thể thiết kế thêm một điện trở xả mắc song song với hai cực của bóng tín hiệu 24V ILEC. Giải pháp này giúp triệt tiêu hoàn toàn điện áp rò, đảm bảo thiết bị chỉ phát sáng khi có lệnh điều khiển chính thức từ bộ vi xử lý trung tâm.

Cuối cùng, việc bố trí vị trí các cụm đèn trên bản vẽ đột dập cơ khí cũng đòi hỏi tư duy logic cao từ người thiết kế. Các đèn báo trạng thái của cùng một cụm động cơ nên được đặt gần nhau và có nhãn mác mica ghi chú rõ ràng chức năng. Khoảng cách giữa tâm các lỗ khoét phi 22 liền kề phải đạt tối thiểu 30mm để chừa không gian thao tác siết ốc và đi dây trong máng nhựa. Một bản vẽ thiết kế mạch tối ưu không chỉ giúp hệ thống vận hành ổn định mà còn tạo thuận lợi tối đa cho công tác bảo trì, thay thế linh kiện về sau.
