Khí hậu nóng ẩm đặc trưng và cường độ vận hành liên tục 3 ca tại các khu công nghiệp thuộc siêu đô thị TP.HCM đang đặt ra bài toán khắc nghiệt cho tuổi thọ của vật tư cơ điện. Tại môi trường này, cụm nút nhấn start stop tủ điện thường xuyên phải đối mặt với tình trạng cộng hưởng rung chấn từ các dàn máy dập, máy phay CNC hoặc sự xâm nhập của bụi mịn từ dây chuyền chế biến. Hậu quả thực tế là chu kỳ sống của thiết bị giảm sút trầm trọng, dẫn đến các sự cố như kẹt cứng hành trình cơ khí, đánh lửa mô ve tại block tiếp điểm hoặc đứt ngầm dây tín hiệu. Việc chuẩn đoán sai nguyên nhân gốc rễ không chỉ khiến đội ngũ bảo trì tốn thời gian thay thế linh kiện lặp đi lặp lại mà còn tiềm ẩn rủi ro chập cháy lan truyền sang bộ điều khiển trung tâm. Nắm vững đặc tính kỹ thuật và các mã lỗi điển hình trên cơ cấu nút nhấn start stop tủ điện sẽ giúp hệ thống tự động hóa duy trì được sự ổn định xuyên suốt.



1. Tổng quan về cơ chế hoạt động của nút nhấn start stop tủ điện

Việc nắm rõ nguyên lý cấu tạo nền tảng sẽ giúp kỹ thuật viên bắt bệnh chính xác khi hệ thống điều khiển của máy móc gặp trục trặc.

1.1. Vai trò đóng cắt và truyền tín hiệu mạch điều khiển

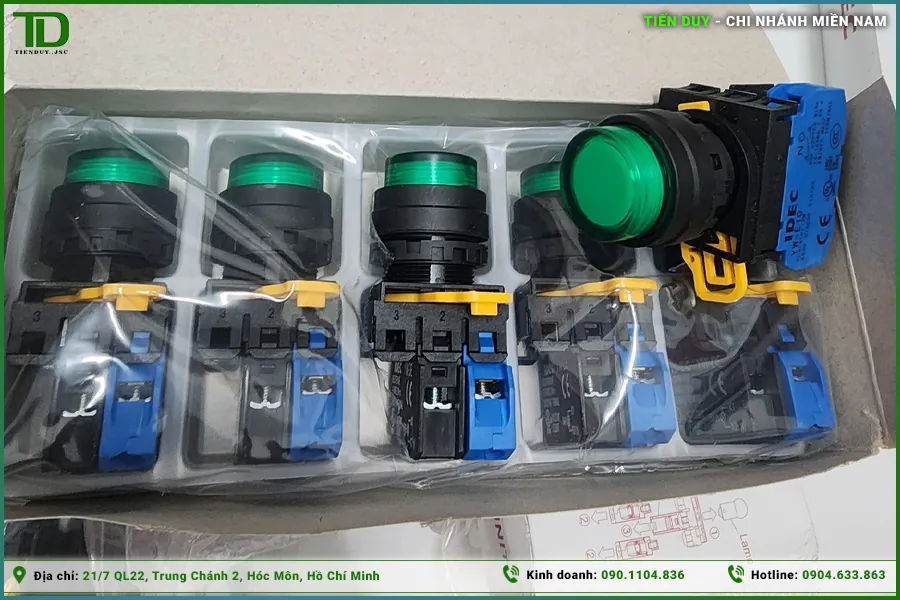

Trong bất kỳ mạch điện tự động hóa nào, nút nhấn start stop tủ điện đều đảm nhận chức năng như một trạm phát tín hiệu lệnh trực tiếp từ con người đến hệ thống trung tâm. Nút màu xanh mang tiếp điểm thường mở (NO) sẽ đảm nhiệm việc kích hoạt cuộn dây hút của khởi động từ, cấp nguồn cho động cơ bắt đầu chu trình làm việc.

Ngược lại, nút màu đỏ mang tiếp điểm thường đóng (NC) được mắc nối tiếp trong mạch để ngắt dòng điện duy trì, buộc hệ thống phải dừng lại ngay lập tức khi cần thiết. Sự phối hợp nhịp nhàng giữa hai linh kiện của bộ nút nhấn start stop tủ điện này tạo ra một cơ chế khóa chéo an toàn, ngăn chặn hiện tượng máy tự động chạy lại ngoài ý muốn sau khi mất điện đột ngột.



1.2. Phân tích cấu tạo cụm tiếp điểm và cơ cấu truyền động cơ khí

Chất lượng và độ bền bỉ của một chiếc nút nhấn start stop tủ điện phụ thuộc hoàn toàn vào vật liệu chế tạo nên cụm tiếp điểm và cơ cấu truyền động cốt lõi. Block tiếp điểm thường được làm từ hợp kim đồng mạ bạc đinh tán để tăng cường khả năng dẫn điện và chống chịu sự mài mòn hồ quang sau hàng vạn lần đóng cắt liên tục.

Trong khi đó, hệ thống truyền động cơ khí bao gồm trục nhấn và ngàm giữ lại được đúc từ nhựa kỹ thuật chịu nhiệt nhằm đảm bảo chuyển động trơn tru không bị mài mòn lệch tâm. Sự kết nối chắc chắn giữa hai thành phần này thông qua các chốt khóa gài sẽ quyết định độ nhạy cũng như độ nảy của thiết bị khi kỹ thuật viên thao tác lực trên mặt cánh tủ.



2. Sự cố kẹt cơ khí khiến hành trình nhấn mất khả năng đàn hồi

Đây là một trong những hư hỏng mang tính vật lý rõ rệt nhất, khiến mạch điện bị kẹt ở trạng thái đóng hoặc mở liên tục bất chấp thao tác của người dùng.

2.1. Tác động từ bụi bẩn công nghiệp và dị vật lọt vào khe hở

Môi trường đặc thù tại các cụm công nghiệp luôn chứa đựng lượng lớn bụi kim loại, mạt cưa, hoặc hơi dầu nhớt lơ lửng trong không khí. Theo thời gian, những hạt bụi mịn này sẽ dần len lỏi qua khe hở giữa viền mâm nút nhấn start stop tủ điện và bề mặt vỏ tủ tôn, tích tụ thành từng lớp cặn cứng rập.

Khi lớp cặn bẩn này đạt đến độ dày nhất định, chúng sẽ tạo ra lực ma sát khổng lồ bóp nghẹt trục truyền động, làm triệt tiêu hoàn toàn lực đẩy của lò xo. Nếu thợ vận hành cố tình dùng lực ép mạnh để vượt qua điểm kẹt, trục nhựa bên trong của bộ nút nhấn start stop tủ điện rất dễ bị gãy hoặc biến dạng vĩnh viễn không thể phục hồi.



2.2. Tình trạng lò xo hồi vị mỏi hoặc gãy do thao tác sai kỹ thuật

Lò xo hồi vị nằm ẩn bên trong phần cổ của thiết bị chính là linh kiện cốt lõi tạo nên cảm giác nảy đặc trưng sau mỗi lần tác dụng lực. Tuy nhiên, linh kiện này có một giới hạn chịu mỏi cơ học nhất định theo chu kỳ thiết kế do nhà sản xuất quy định.

Tại các chuyền lắp ráp với cường độ công nhân đập nút liên tục bằng lực vung tay quá mạnh, lò xo của nút nhấn start stop tủ điện sẽ nhanh chóng bị giãn nén quá mức quy chuẩn và nứt gãy. Khi lò xo mất hoàn toàn tác dụng đàn hồi, phím nhấn sẽ sụt hẳn xuống dưới bề mặt, buộc đội ngũ bảo trì cơ điện phải tháo rời toàn bộ cụm block để tiến hành thay thế thành phần cơ khí.



2.3. Giải pháp vệ sinh dung môi và bảo dưỡng cơ cấu nhấn

Khi đối mặt với lỗi kẹt do bụi bẩn, kỹ thuật viên không nên vội vã vứt bỏ linh kiện mà có thể tiến hành phục hồi bằng các dung dịch làm sạch chuyên dụng. Đầu tiên, cần ngắt điện hoàn toàn tủ điều khiển, tháo rời cụm block tiếp điểm phía sau để lộ ra phần cơ cấu trục của nút nhấn start stop tủ điện.

Tiếp theo, hãy xịt trực tiếp dung môi vệ sinh tiếp điểm (contact cleaner) vào khe hở để hòa tan cặn dầu mỡ, kết hợp thao tác nhấn nhả liên tục để đẩy dị vật ra ngoài. Sau khi cơ cấu đã trơn tru trở lại, tuyệt đối không được bơm mỡ bò hay nhớt lỏng vào khe hở vì chúng sẽ tiếp tục hút bụi bẩn tạo thành hỗn hợp keo dính làm tắc nghẽn lại hệ thống.



3. Hiện tượng suy giảm chất lượng tiếp điểm điện do mô ve

Sự cố liên quan đến chất lượng điện học thường diễn ra âm ỉ qua nhiều tháng, gây suy hao tín hiệu điều khiển cấp cho hệ thống khởi động từ.

3.1. Dấu hiệu nhận biết bề mặt tiếp điểm bị đánh lửa, xỉn màu

Để phát hiện sớm lỗi mô ve trên các bộ nút nhấn start stop tủ điện, người thợ bảo trì cần thường xuyên kiểm tra tình trạng vật lý bằng mắt thường và thiết bị đo vạn năng. Dấu hiệu trực quan nhất là vỏ nhựa trong suốt bao bọc block tiếp điểm bắt đầu chuyển sang màu vàng ố hoặc xuất hiện các vết ám muội đen do hồ quang điện đốt cháy không khí.

Khi dùng đồng hồ đo điện trở thông mạch lúc thao tác nhấn, nếu giá trị hiển thị dao động chập chờn hoặc cao hơn mức 1 Ohm thì chắc chắn lá đồng mạ bạc bên trong đã bị rỗ bề mặt. Ở giai đoạn muộn hơn của sự cố này, mùi khét của nhựa cháy sẽ tỏa ra khu vực cánh tủ, cảnh báo nguy cơ rò rỉ điện hoặc hỏa hoạn đang đến rất gần.



3.2. Nguyên nhân phát sinh từ dòng điện điều khiển vượt tải định mức

Một sai lầm phổ biến khi thiết kế mạch điện nhà xưởng là sử dụng trực tiếp nút nhấn start stop tủ điện để đóng cắt cho các cuộn hút contactor công suất quá lớn mà không qua khâu rơ le trung gian. Mặc dù thông số dòng điện ghi trên thân nút thường cho phép chịu tải lên đến 10A, nhưng đó chỉ là giới hạn đối với dòng điện trở thuần.

Đối với tải cảm mang từ tính cao như cuộn hút, dòng điện khởi động đột biến trong phần nghìn giây có thể vọt lên gấp 5 đến 7 lần mức dòng duy trì. Sự quá tải dòng điện tức thời lặp đi lặp lại này sẽ vượt xa khả năng tự dập hồ quang của khoảng cách hở tiếp điểm, trực tiếp nung chảy và phá hủy hoàn toàn lớp mạ bạc trên bề mặt lá đồng.



3.3. Ảnh hưởng của môi trường oxy hóa cao tại xưởng sản xuất

Chất lượng khí quyển bên trong khu vực vận hành cũng tác động trực tiếp đến tuổi thọ của các block tiếp điểm hở. Tại các nhà máy hóa chất, xi mạ hoặc xử lý nước thải thuộc siêu đô thị TP.HCM, hơi axit và độ ẩm cao luôn chực chờ len lỏi xâm nhập vào bên trong không gian vỏ tủ điện.

Các hợp chất khí lưu huỳnh hoặc clo sẽ phản ứng hóa học với lớp đồng nguyên chất lộ ra tại tiếp điểm của nút nhấn start stop tủ điện, tạo thành một màng oxit cách điện mỏng nhưng cực kỳ cứng đầu. Lớp màng vô hình này ngăn cản dòng điện tín hiệu có cường độ thấp (như 24VDC của PLC) truyền qua, gây ra lỗi mất tín hiệu chập chờn khó đoán dù người vận hành đã nhấn kịch sàn hành trình.



3.4. Quy trình tháo lắp và thay thế block tiếp điểm an toàn

Khi xác định được bề mặt tiếp điểm đã hư hỏng không thể phục hồi bằng hóa chất, việc thay mới cụm block phía sau là giải pháp triệt để duy nhất để duy trì sản xuất. Kỹ thuật viên cần chuẩn bị tua vít dẹt nhỏ để cạy lẫy khóa gài, nhẹ nhàng tách cụm tiếp điểm cũ ra khỏi phần đầu của nút nhấn start stop tủ điện mà không cần phải tháo gỡ cả cụm trên mặt tủ.

Khi tiến hành lắp ráp block thay thế mới, cần lưu ý chọn đúng loại mã tiếp điểm thường mở (màu xanh) hoặc thường đóng (màu đỏ) để không làm đảo lộn nguyên lý logic của mạch điều khiển. Cuối cùng, bắt buộc phải kiểm tra lại hành trình nhấn thử để đảm bảo ngàm khóa đã sập đúng khớp ngàm, tránh tình trạng block bị rớt ngược vào trong tủ do lực rung cơ khí.

4. Lỗi đứt dây đấu nối và lỏng tuột terminal do rung chấn

Một sự cố cực kỳ phổ biến nhưng thường bị bỏ qua trong quá trình bảo dưỡng cụm nút nhấn start stop tủ điện chính là tình trạng lỏng lẻo cốt cáp tại các điểm đấu nối terminal. Tại các xưởng gia công cơ khí hạng nặng, sóng rung từ máy chấn tôn hay búa máy dập liên hoàn sẽ truyền dẫn qua kết cấu mặt sàn, cộng hưởng trực tiếp lên khung vỏ tủ điện kim loại và làm lỏng dần các ốc vít siết dây.

Khi ốc vít không còn đủ lực ép để giữ chặt phần lõi đồng của dây tín hiệu, điện trở tại điểm tiếp xúc cơ khí sẽ tăng vọt sinh ra nhiệt lượng lớn. Đồng thời, dòng điện điều khiển sẽ bị ngắt quãng liên tục theo từng nhịp rung bần bật của thân máy. Những nhiễu động tín hiệu điện áp này khi được đưa về bộ vi xử lý trung tâm như PLC rất dễ gây ra các lệnh lỗi hệ thống, khiến quy trình tự động hóa bị dừng đột ngột.

Để khắc phục triệt để và phòng ngừa sự cố này quay lại, thợ điện bắt buộc phải sử dụng các loại đầu cốt kim loại dạng chỉa hoặc khuyên tròn để bấm chặt vào đầu sợi cáp trước khi đưa vào bắt vít. Hơn nữa, việc tuân thủ sử dụng tua vít lực để siết ốc đạt chuẩn mô men xoắn, kết hợp cùng dây thít nhựa bó gọn gàng bó cáp tín hiệu sẽ hạn chế tối đa biên độ đung đưa, ngăn chặn tình trạng đứt ngầm dây đồng bên trong.



5. Trục trặc hệ thống đèn báo trạng thái tích hợp trên nút nhấn

Các dòng thiết bị có tích hợp sẵn module chiếu sáng giúp kỹ sư dễ dàng quan sát trạng thái máy móc, nhưng bộ phận này cũng phát sinh những mã lỗi riêng biệt.

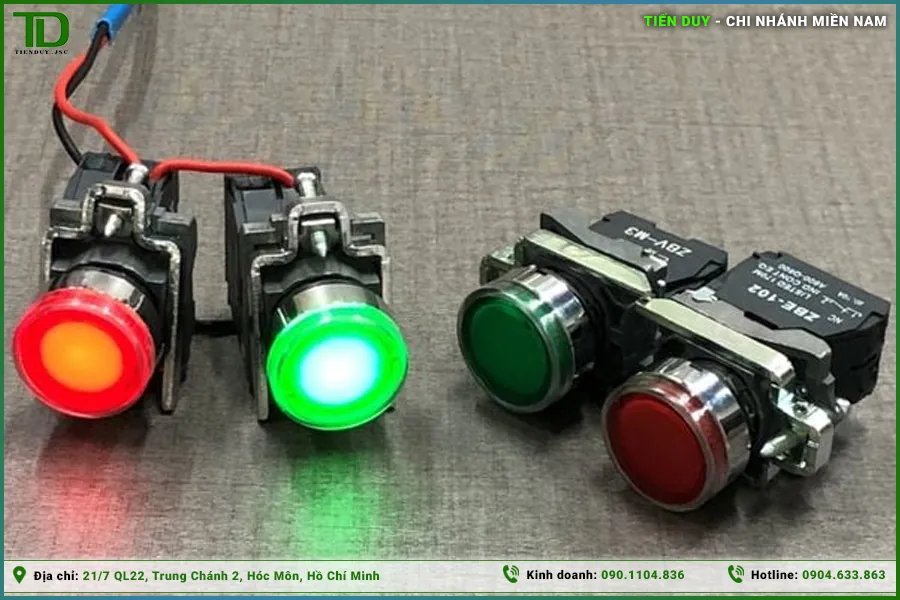

5.1. Đánh giá sự cố do sụt áp mạch nguồn và suy giảm tuổi thọ bóng LED

Nguyên nhân chủ yếu làm giảm tuổi thọ cụm chiếu sáng trên các dòng nút nhấn start stop tủ điện hiện đại thường xuất phát từ sự bất ổn định của điện áp lưới nuôi mạch. Việc kỹ thuật viên vô tình đấu nối sai điện áp cấp cho bóng (ví dụ cấp nguồn 380V vào module LED chỉ chịu được định mức 220V) sẽ ngay lập tức làm nổ tung vi mạch hạ áp tích hợp bên trong đế đèn.

Bên cạnh đó, nếu hệ thống điều khiển được đặt trong môi trường có nhiệt độ vượt quá 55 độ C mà không lắp đặt quạt tản nhiệt, lớp keo tản nhiệt của nhân hạt LED sẽ bị lão hóa rất nhanh. Hệ quả tất yếu là quang thông chiếu sáng của bóng bị suy giảm rõ rệt chỉ sau vài tháng sử dụng, ánh sáng chuyển sang trạng thái nhấp nháy mờ ảo và cuối cùng đứt mạch hoàn toàn.



5.2. Các bước đo kiểm định hướng và thay thế module LED báo pha

Khi đèn báo trên bộ nút nhấn start stop tủ điện ngừng phát sáng, người thợ cần sử dụng đồng hồ đo điện áp VOM để xác định xem nguồn cấp tại chân terminal có đang duy trì mức điện áp chuẩn hay không. Nếu điện áp lưới vẫn đạt mức tiêu chuẩn nhưng đèn vẫn tắt ngấm, bước tiếp theo là tháo cụm block tiếp điểm ra và vặn ngược chiều kim đồng hồ để lấy module LED hạt bắp ra khỏi chóa khuếch tán.

Hiện nay, các hãng sản xuất thiết bị đóng cắt lớn đều thiết kế phần bóng đèn này dưới dạng linh kiện tháo rời dạng ngạnh cắm cài, cho phép bộ phận bảo trì mua bóng mới thay thế độc lập với chi phí rất tối ưu. Khi cắm hạt LED mới vào đế cài, cần kiểm tra thật kỹ thông số điện áp được dập nổi trên thân bóng để tránh lặp lại sự cố cắm nhầm nguồn điện áp gây cháy nổ linh kiện.

6. Tiêu chuẩn lựa chọn vật tư tự động hóa và dự phòng hư hỏng

Để hạn chế tối đa tần suất bảo trì do các sự cố liên quan đến nút nhấn start stop tủ điện, phương án đầu tư mua sắm vật tư chất lượng cao ngay từ giai đoạn lắp ráp ban đầu luôn mang lại hiệu quả kinh tế lớn nhất. Các nhà xưởng nằm trong khu công nghiệp thuộc siêu đô thị TP.HCM cần ưu tiên sử dụng sản phẩm có tiêu chuẩn chống nước, kháng bụi bẩn đạt chuẩn từ IP65 trở lên để ngăn chặn mạt kim loại và hơi ẩm công nghiệp xâm nhập. Các linh kiện này cần thiết phải được chọn lọc từ những thương hiệu quốc tế đã có chỗ đứng vững chắc về độ bền cơ học.

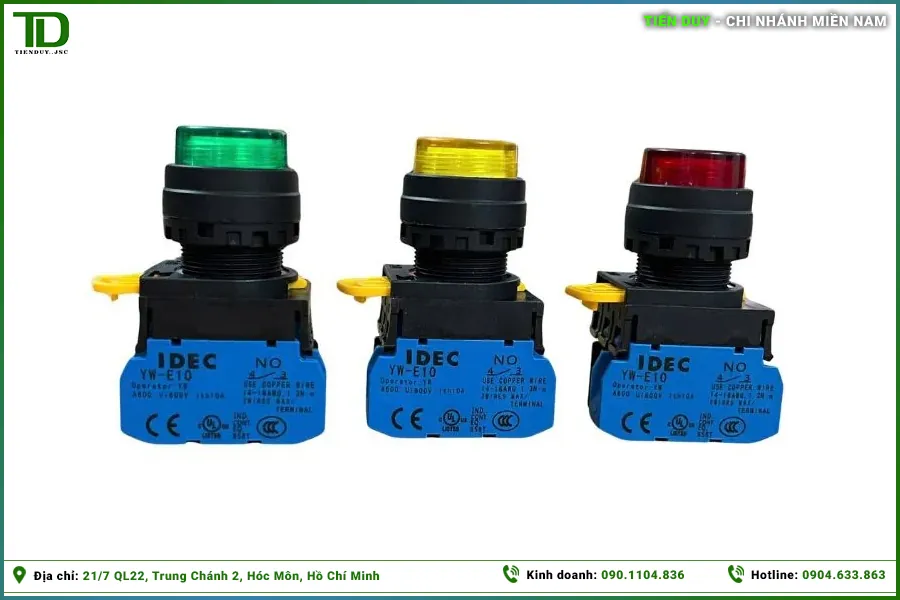

Cụ thể, bạn có thể tham khảo qua các mã sản phẩm cao cấp của IDEC (Nhật Bản) hoặc dòng nút nhấn ILEC chất lượng cao do công ty thiết bị điện Tiến Duy phân phối trực tiếp. Những thiết bị chính hãng này không chỉ sở hữu block tiếp điểm mạ bạc tinh khiết với độ dày tiêu chuẩn mà còn có khả năng kháng kẹt cơ khí cực kỳ xuất sắc trong các môi trường rung chấn liên tục.
