Cầu đấu điện (terminal block) là một thành phần cơ bản trong hệ thống điện, được thiết kế để kết nối các dây dẫn một cách an toàn và có tổ chức. Lịch sử của thiết bị này bắt đầu từ năm 1928 khi kỹ sư Hugo Knümann hợp tác với công ty điện lực Rheinisch-Westfälisches Elektrizitätswerk (RWE) tại Đức để phát minh ra khối cầu đấu dạng mô-đun đầu tiên. Trước khi có cầu đấu, các kỹ thuật viên thường sử dụng phương pháp xoắn dây trần, quấn băng dính điện hoặc hàn chì, những cách làm này tiềm ẩn nhiều rủi ro về chập cháy và khó bảo trì. Ngày nay, cầu đấu được sản xuất và kiểm định theo các tiêu chuẩn quốc tế khắt khe, điển hình là tiêu chuẩn IEC 60947-7-1 do Ủy ban Kỹ thuật Điện Quốc tế (IEC) ban hành, quy định các yêu cầu kỹ thuật cho cầu đấu sử dụng dây dẫn đồng. Lợi ích của cầu đấu trong hệ thống điện bao gồm việc nâng cao an toàn cách điện, tối ưu hóa không gian tủ điều khiển, mang lại tính tiện lợi trong lắp đặt và rút ngắn đáng kể thời gian bảo trì, sửa chữa.

1. Tổng quan về cầu đấu và lịch sử ra đời

Cầu đấu là một trong những thành phần cơ bản nhưng đóng vai trò thiết yếu trong việc đảm bảo tính ổn định của mạng lưới điện công nghiệp và dân dụng. Sự ra đời của thiết bị này đã thay đổi căn bản cách thức kết nối dây dẫn truyền thống.

1.1. Khái niệm và tiêu chuẩn kỹ thuật cơ bản

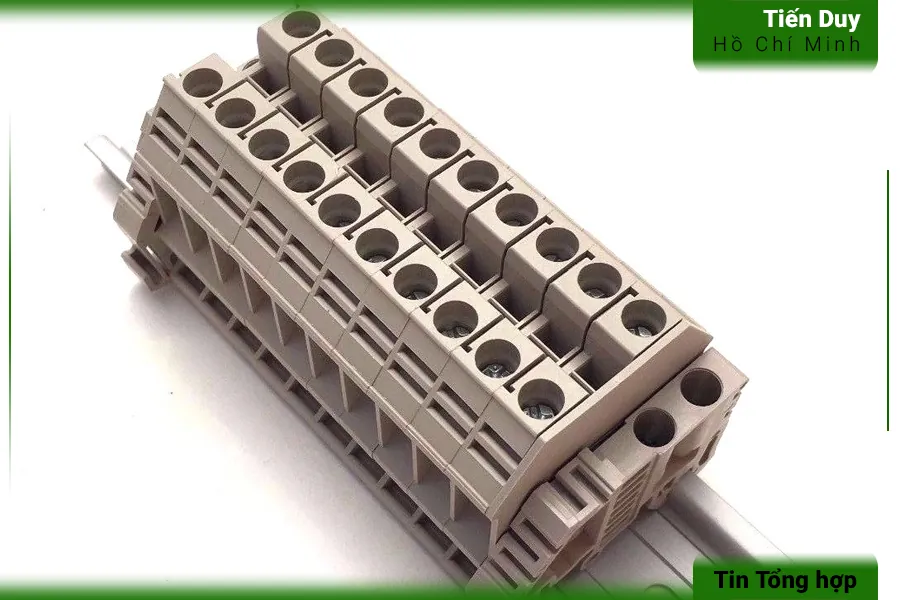

Cầu đấu điện là một khối cách điện được thiết kế với các điểm kẹp kim loại bên trong để giữ chặt và kết nối hai hoặc nhiều dây dẫn điện với nhau. Chức năng chính của thiết bị là tạo ra một điểm nối an toàn, cho phép dòng điện truyền qua mà không gây ra hiện tượng sụt áp hay phát nhiệt quá mức. Các nhà sản xuất hiện nay phải tuân thủ các tiêu chuẩn kỹ thuật nghiêm ngặt để đảm bảo chất lượng sản phẩm xuất xưởng. Ủy ban Kỹ thuật Điện Quốc tế (IEC) đã ban hành các quy định cụ thể về thiết bị đóng cắt và điều khiển hạ áp. Những tiêu chuẩn này là thước đo bắt buộc để đánh giá khả năng chịu tải và độ bền cách điện của cầu đấu.

Tiêu chuẩn IEC 60947-7-1 đưa ra các yêu cầu kỹ thuật cốt lõi đối với cầu đấu sử dụng dây dẫn đồng bao gồm:

• Khả năng chịu dòng điện ngắn mạch trong thời gian quy định mà không bị biến dạng vật lý.
• Độ bền cơ học của cơ cấu kẹp dây khi chịu lực kéo tiêu chuẩn.
• Khoảng cách khe hở không khí và chiều dài đường rò cách điện tối thiểu.
• Đặc tính chịu nhiệt và chống cháy của vật liệu vỏ bọc cách điện.

1.2. Lịch sử ra đời của cầu đấu điện

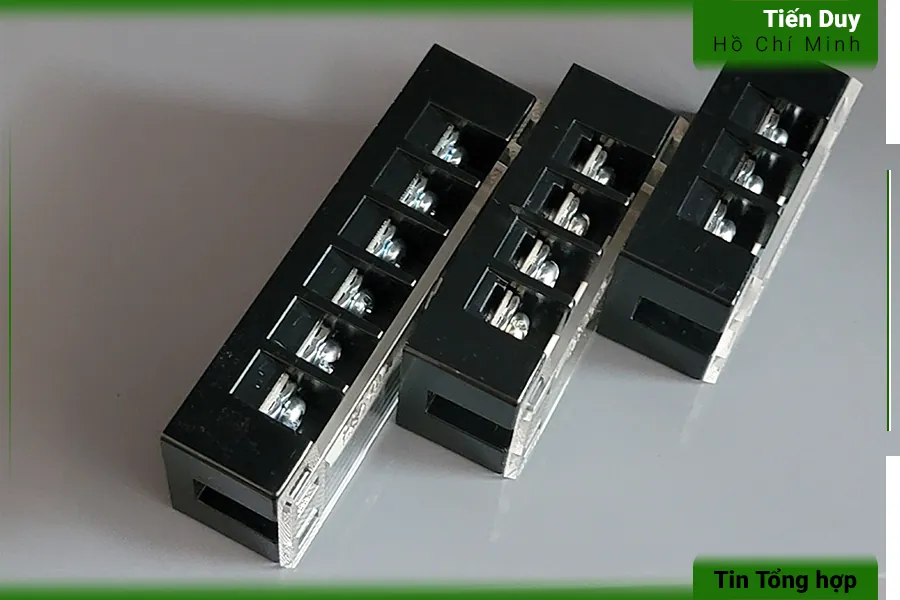

Lịch sử của khối cầu đấu hiện đại bắt đầu từ những năm đầu thế kỷ hai mươi khi nhu cầu phân phối điện năng ngày càng gia tăng. Năm 1928, kỹ sư Hugo Knümann đã hợp tác với công ty điện lực Rheinisch-Westfälisches Elektrizitätswerk (RWE) tại Đức để tìm ra giải pháp thay thế cho các phương pháp nối dây thủ công. Kết quả của sự hợp tác này là việc phát minh ra khối cầu đấu dạng mô-đun đầu tiên trên thế giới. Thiết kế ban đầu sử dụng thân bằng vật liệu gốm cách điện kết hợp với cơ cấu kẹp vít bằng đồng thau. Phát minh này đã đặt nền móng cho ngành công nghiệp sản xuất thiết bị kết nối điện, mở ra một hướng đi mới trong việc chuẩn hóa các tủ điều khiển.

2. Các phương pháp nối dây trước khi có thiết bị cầu đấu

Trước khi cầu đấu mô-đun được phát minh và thương mại hóa, các kỹ thuật viên điện phải dựa vào những kỹ thuật thủ công để kết nối các mạch điện. Những phương pháp này tuy giải quyết được vấn đề truyền dẫn tạm thời nhưng lại bộc lộ nhiều hạn chế về mặt kỹ thuật.

2.1. Kỹ thuật xoắn dây trần thủ công

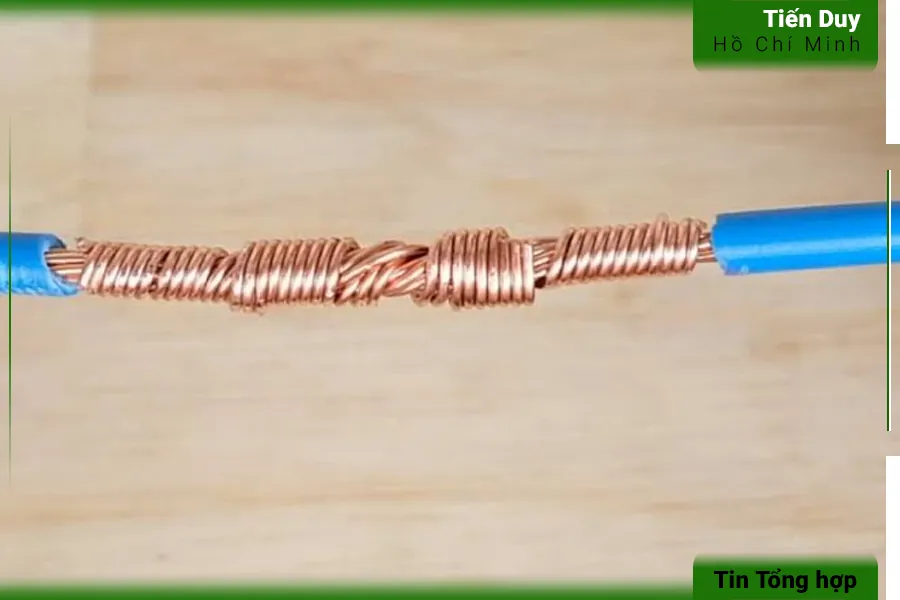

Kỹ thuật xoắn dây là phương pháp cơ bản, trong đó người thợ bóc lớp vỏ cách điện và dùng kìm để xoắn chặt các lõi đồng lại với nhau. Cách làm này phụ thuộc nhiều vào lực tay và kỹ năng của người lắp đặt, dẫn đến chất lượng mối nối không đồng đều. Theo thời gian, sự thay đổi nhiệt độ do dòng điện chạy qua làm cho các sợi đồng giãn nở và co lại liên tục. Quá trình này gây ra hiện tượng nới lỏng cơ học tại điểm xoắn, làm tăng điện trở tiếp xúc. Điện trở tăng cao sinh ra nhiệt lượng lớn, có nguy cơ làm chảy lớp vỏ bọc xung quanh và gây ra hỏa hoạn.

Việc kiểm tra và bảo trì các mối nối xoắn cũng gặp nhiều trở ngại trong môi trường công nghiệp có độ rung động cao. Khi một hệ thống có hàng trăm điểm nối thủ công, việc xác định vị trí tiếp xúc kém đòi hỏi kỹ thuật viên phải tháo dỡ từng cụm dây để đo đạc. Hơn nữa, lõi đồng khi tiếp xúc trực tiếp với không khí ẩm trong thời gian dài sẽ bị oxy hóa bề mặt. Lớp oxit đồng này có tính cách điện, làm suy giảm khả năng truyền dẫn tín hiệu và gây nhiễu cho các thiết bị đo lường nhạy cảm. Do đó, phương pháp này hiện nay không còn được chấp nhận trong các tiêu chuẩn lắp đặt điện hiện đại.

2.2. Sử dụng băng dính điện và đai ốc

Để khắc phục tình trạng lõi đồng bị oxy hóa và chạm chập, người thợ thường quấn thêm băng dính cách điện hoặc vặn đai ốc nhựa bọc ngoài mối xoắn. Băng dính điện có lớp keo dính dễ bị lão hóa khi làm việc trong môi trường nhiệt độ cao hoặc tiếp xúc với hóa chất công nghiệp. Khi lớp keo mất tác dụng, băng dính sẽ bong tróc, để lộ phần dây dẫn mang điện ra ngoài không khí. Đai ốc vặn dây tuy cung cấp lực ép tốt hơn nhưng lại chiếm nhiều diện tích và khó sắp xếp gọn gàng trong các hộp nối nhỏ hẹp. Các giải pháp này chỉ mang tính chất bảo vệ tạm thời và không đáp ứng được yêu cầu về độ bền cơ học lâu dài.

2.3. Phương pháp hàn chì cố định

Hàn chì là một kỹ thuật khác được áp dụng để tạo ra các mối nối điện có độ dẫn điện ổn định và chống lại sự oxy hóa. Người thợ sử dụng mỏ hàn nhiệt để làm nóng chảy hợp kim thiếc và chì, bao phủ kín điểm giao nhau của các dây dẫn. Mối hàn nguội đi sẽ tạo thành một khối kim loại rắn chắc, đảm bảo dòng điện được truyền qua một cách liên tục. Phương pháp này thường được sử dụng trong các thiết bị viễn thông hoặc bảng mạch điện tử thời kỳ đầu. Tuy nhiên, việc thi công đòi hỏi người thợ phải có tay nghề cao để tránh hiện tượng hàn lạnh gây nứt gãy mối nối.

Mặc dù cung cấp khả năng dẫn điện tốt, phương pháp hàn chì lại tạo ra những điểm nối cố định không thể tháo rời một cách dễ dàng. Khi cần thay đổi sơ đồ đấu dây hoặc thay thế thiết bị hỏng, kỹ thuật viên bắt buộc phải cắt bỏ đoạn dây đã hàn và thực hiện lại từ đầu. Quá trình này làm hao hụt chiều dài dây dẫn và kéo dài thời gian dừng máy trong các nhà máy sản xuất. Bên cạnh đó, khói sinh ra trong quá trình hàn chứa nhiều tạp chất độc hại, gây ảnh hưởng đến sức khỏe của người lao động nếu không có hệ thống thông gió phù hợp. Những nhược điểm này thúc đẩy ngành công nghiệp tìm kiếm một giải pháp kết nối linh hoạt hơn.

3. Những lợi ích của cầu đấu trong hệ thống điện hiện đại

Việc chuyển đổi từ các phương pháp thủ công sang sử dụng thiết bị kết nối tiêu chuẩn đã mang lại nhiều cải tiến rõ rệt. Cầu đấu điện giải quyết hiệu quả các bài toán về độ tin cậy và khả năng vận hành của hệ thống.

3.1. Nâng cao mức độ an toàn và khả năng cách điện

An toàn điện là yếu tố được đặt lên hàng đầu trong bất kỳ dự án thiết kế và thi công mạng lưới điện nào. Cầu đấu cung cấp một môi trường cách ly an toàn cho các điểm nối, ngăn chặn nguy cơ chạm chập giữa các pha hoặc rò rỉ điện ra vỏ tủ. Vật liệu chế tạo thân cầu đấu thường là nhựa polyamide có khả năng tự dập tắt lửa, giảm thiểu rủi ro cháy nổ khi xảy ra sự cố quá tải. Cơ cấu kẹp dây bằng kim loại được thiết kế để duy trì lực ép ổn định lên lõi đồng, bất chấp sự giãn nở do nhiệt hay rung động cơ học. Điều này giúp loại bỏ hiện tượng phóng hồ quang điện tại các điểm tiếp xúc lỏng lẻo.

Các tính năng an toàn cụ thể mà cầu đấu mang lại cho hệ thống bao gồm:

• Ngăn chặn người vận hành vô tình chạm tay vào các bộ phận mang điện nhờ thiết kế vỏ bọc kín.
• Phân tách rõ ràng các cấp điện áp khác nhau thông qua hệ thống màu sắc tiêu chuẩn.
• Tích hợp sẵn các chân tiếp địa để xả dòng điện rò rỉ xuống đất một cách nhanh chóng.

3.2. Tính tiện lợi trong quá trình lắp đặt

Thiết kế dạng mô-đun của cầu đấu cho phép các kỹ thuật viên lắp ráp và mở rộng hệ thống một cách linh hoạt theo nhu cầu thực tế. Các khối cầu đấu được gài trực tiếp lên thanh ray tiêu chuẩn DIN, giúp tiết kiệm đáng kể thời gian thi công so với việc khoan lỗ bắt vít từng linh kiện. Việc đưa dây dẫn vào điểm kẹp cũng được đơn giản hóa thông qua công nghệ kết nối bằng lò xo hoặc ốc vít. Người thợ chỉ cần tuốt vỏ dây, cắm vào lỗ và siết chặt hoặc nhả chốt lò xo để hoàn thành một điểm nối chắc chắn. Sự đồng bộ trong thao tác giúp giảm thiểu sai sót do yếu tố con người và nâng cao hiệu suất làm việc trên công trường.

3.3. Đơn giản hóa quy trình bảo trì và khắc phục sự cố

Trong môi trường sản xuất công nghiệp, thời gian ngừng máy để sửa chữa ảnh hưởng trực tiếp đến năng suất và chi phí vận hành của doanh nghiệp. Cầu đấu điện cung cấp các điểm đo kiểm tra điện áp được tích hợp sẵn ngay trên thân thiết bị. Kỹ thuật viên có thể sử dụng đồng hồ vạn năng để đo đạc tín hiệu mà không cần phải tháo rời dây dẫn ra khỏi điểm kẹp. Khi phát hiện một mạch điện bị lỗi, việc ngắt kết nối và thay thế linh kiện mới diễn ra nhanh chóng chỉ bằng vài thao tác cơ bản. Khả năng tháo lắp độc lập từng dây dẫn giúp khoanh vùng sự cố hiệu quả mà không làm ảnh hưởng đến các mạch điện lân cận.

Hệ thống nhãn mác đánh dấu trên cầu đấu đóng vai trò như một bản đồ chỉ đường chi tiết cho người làm công tác bảo trì. Mỗi điểm nối đều được gắn số thứ tự hoặc ký hiệu tương ứng với sơ đồ nguyên lý của tủ điện. Nhờ có hệ thống đánh dấu này, việc truy xuất nguồn gốc của từng sợi dây từ thiết bị trường về bộ điều khiển trung tâm trở nên rõ ràng và có hệ thống. Ngay cả những nhân sự mới tiếp nhận hệ thống cũng có thể đọc hiểu và thực hiện các bước kiểm tra theo tài liệu hướng dẫn một cách chính xác. Sự minh bạch trong cách bố trí dây dẫn làm giảm bớt áp lực cho đội ngũ kỹ thuật khi phải đối mặt với các hệ thống điều khiển phức tạp.

3.4. Tối ưu hóa không gian tủ điều khiển

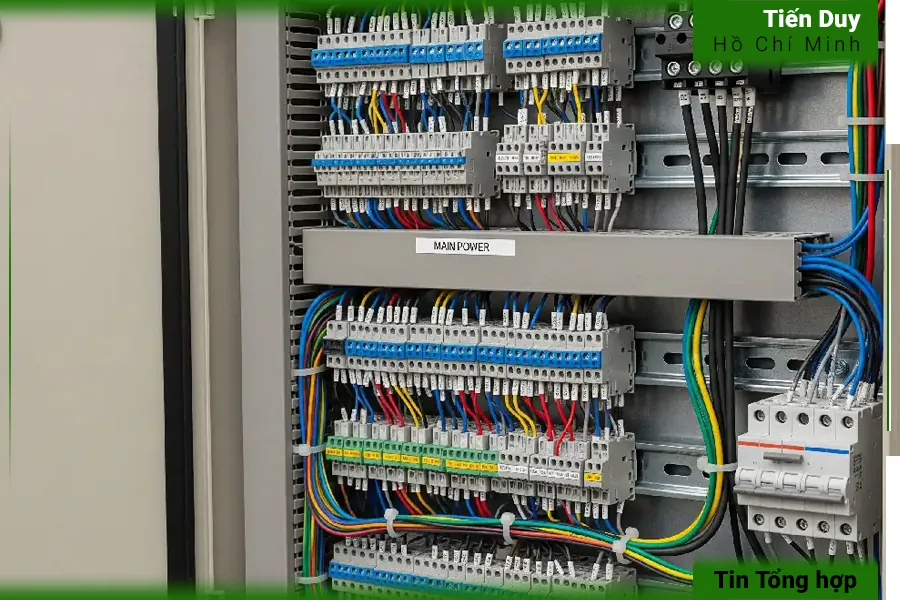

Tủ điện công nghiệp thường phải chứa một số lượng lớn các thiết bị đóng cắt, rơ le và bộ điều khiển logic lập trình trong một không gian giới hạn. Cầu đấu nhiều tầng là một giải pháp thiết kế thông minh giúp tăng mật độ kết nối dây dẫn trên cùng một diện tích bề mặt thanh ray. Bằng cách xếp chồng các điểm kẹp lên nhau theo chiều dọc, kỹ thuật viên có thể đấu nối hai hoặc ba mạch điện tại cùng một vị trí. Việc gom nhóm các dây dẫn đi vào và đi ra tại một khu vực tập trung giúp luồng đi dây trong máng cáp trở nên gọn gàng và khoa học. Không gian dư thừa được giải phóng có thể dùng để lắp đặt thêm quạt thông gió, giúp tản nhiệt tốt hơn cho các linh kiện điện tử bên trong tủ.

4. Ứng dụng thực tế của cầu đấu trong công nghiệp

Sự phát triển của các ngành công nghiệp tự động hóa và năng lượng đòi hỏi cơ sở hạ tầng điện phải đáp ứng các tiêu chuẩn kỹ thuật ngày càng khắt khe. Cầu đấu điện hiện diện trong hầu hết các khâu từ sản xuất, truyền tải cho đến phân phối điện năng tới các thiết bị đầu cuối. Trong các nhà máy sản xuất ô tô, hàng nghìn điểm kết nối cảm biến và cơ cấu chấp hành được quản lý thông qua các cụm cầu đấu tập trung. Các trạm biến áp cũng sử dụng thiết bị này để phân tách các mạch đo lường, bảo vệ và mạch điều khiển tín hiệu. Khả năng hoạt động ổn định trong các điều kiện môi trường khắc nghiệt giúp cầu đấu trở thành mắt xích quan trọng trong chuỗi vận hành.

Một số lĩnh vực công nghiệp ứng dụng rộng rãi thiết bị kết nối dây dẫn bao gồm:

• Hệ thống điều khiển quá trình trong các nhà máy lọc hóa dầu và xử lý nước thải.
• Tủ điện phân phối hạ thế tại các tòa nhà thương mại và trung tâm dữ liệu.
• Ngành công nghiệp chế tạo máy móc đóng gói và dây chuyền sản xuất thực phẩm.
• Các hệ thống năng lượng tái tạo như điện mặt trời và turbine điện gió.

Việc lựa chọn đúng loại thiết bị kết nối sẽ quyết định đến tuổi thọ và độ an toàn của toàn bộ hệ thống điện. Các kỹ sư thiết kế cần căn cứ vào tiết diện dây dẫn, dòng điện định mức và điều kiện môi trường lắp đặt để đưa ra quyết định phù hợp. Trên thị trường hiện nay có nhiều dòng sản phẩm đa dạng về kích thước và công nghệ kẹp dây để đáp ứng các yêu cầu kỹ thuật chuyên biệt. Việc sử dụng các sản phẩm đạt chuẩn như cầu đấu Hivero giúp các nhà thầu cơ điện đảm bảo chất lượng công trình và tuân thủ các quy định về an toàn điện. Sự đầu tư đúng mức vào các linh kiện kết nối cơ bản sẽ mang lại hiệu quả kinh tế lâu dài thông qua việc giảm thiểu chi phí bảo trì và rủi ro dừng máy.
