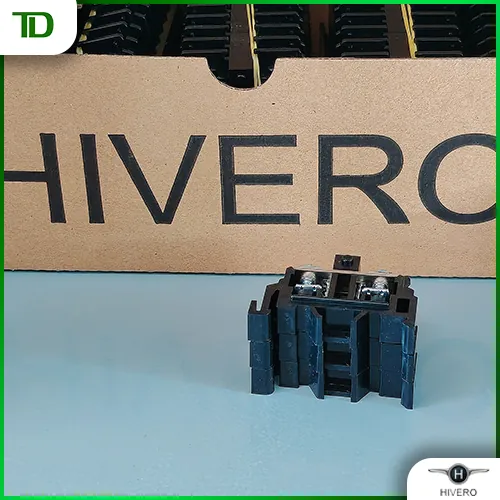

Domino Tép Hivero (cầu đấu mắt rời dòng ATB) là thiết bị đấu nối module gắn trên thanh ray (DIN rail), hỗ trợ dòng định mức từ 10A (ATB-10) đến 100A (ATB-100). Thiết bị phù hợp cho tủ điều khiển cần linh hoạt số lượng cực và phân nhóm dây dẫn. Tuy nhiên, Domino Tép Hivero không đáp ứng được hệ thống có dòng tải vượt 100A (cần dùng cầu đấu khối HFTB) hoặc môi trường rung lắc mạnh. Khi thiết kế, cần tính toán đồng bộ các phụ kiện như nắp chặn (ATB-S), nắp đậy nhựa (ATB-D) và thanh ray (ATB-CH) để đảm bảo an toàn điện.



1. Nhận diện cơ bản về Domino Tép Hivero trong tủ điện

Thiết bị đấu nối đóng vai trò then chốt trong việc đảm bảo tính liên tục và an toàn cho mạch điện công nghiệp. Trong đó, Domino Tép Hivero (cầu đấu mắt rời Hivero) là một trong những giải pháp được ứng dụng rộng rãi nhờ thiết kế dạng module linh hoạt.

1.1. Đặc điểm cấu tạo và nguyên lý ghép nối module

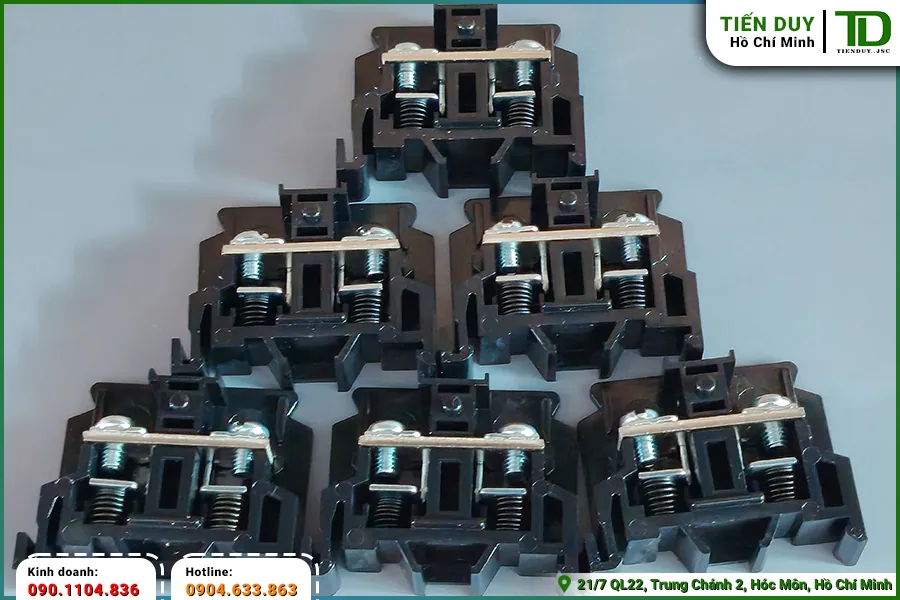

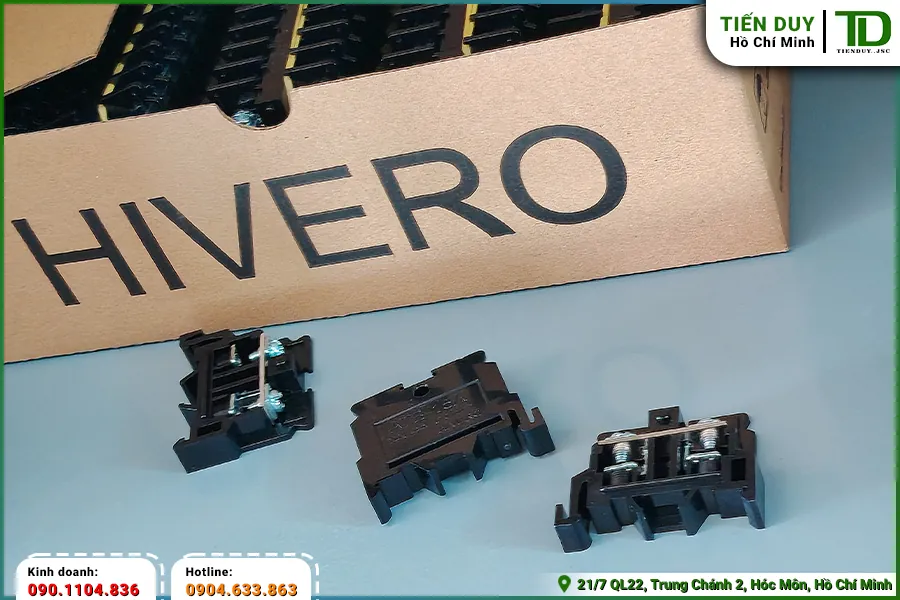

Cấu tạo cơ bản của một mắt cầu đấu bao gồm phần vỏ nhựa cách điện và lõi kim loại dẫn điện bên trong. Thiết kế dạng tép rời cho phép người thợ kỹ thuật dễ dàng trượt và gài từng mắt nối lên thanh ray nhôm tiêu chuẩn. Các ngàm khóa hai bên hông của mỗi mắt ghép được chế tạo với độ chính xác cao để liên kết chặt chẽ với nhau thành một khối thống nhất. Nhờ cơ chế này, việc thay đổi số lượng cực đấu nối trở nên vô cùng đơn giản mà không cần phải tháo dỡ toàn bộ hệ thống. Đây là đặc điểm kỹ thuật quan trọng giúp tối ưu hóa không gian và thời gian thi công tủ điện.

Nguyên lý hoạt động của thiết bị dựa trên cơ sở kẹp chặt đầu dây dẫn bằng vít vặn cường độ cao. Khi siết ốc, lực ép sẽ được phân bố đều lên bề mặt tiếp xúc của lõi đồng, đảm bảo khả năng truyền tải dòng điện ổn định và giảm thiểu điện trở tiếp xúc. Người dùng có thể dễ dàng mở rộng hệ thống bằng cách ghép thêm các mắt nối mới vào dải cầu đấu hiện hữu. Để hiểu rõ hơn về các thông số kỹ thuật chi tiết của dòng sản phẩm này, bạn có thể tham khảo thêm các tài liệu chuyên sâu.



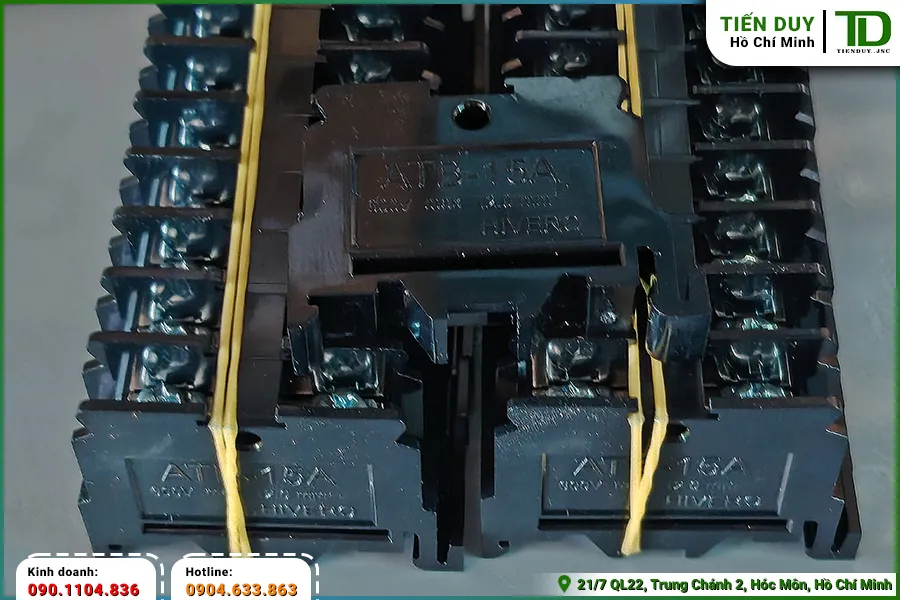

1.2. Các dải dòng điện định mức phổ biến

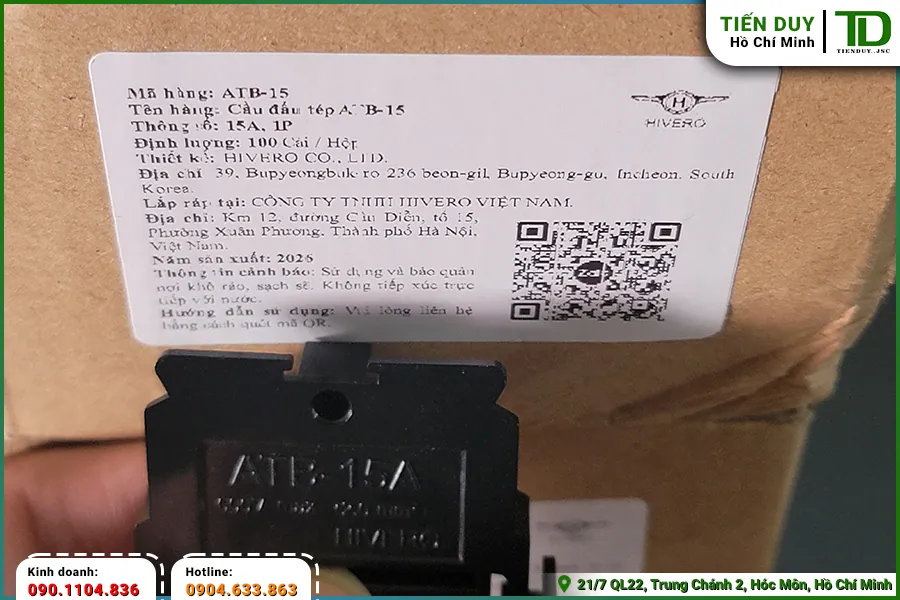

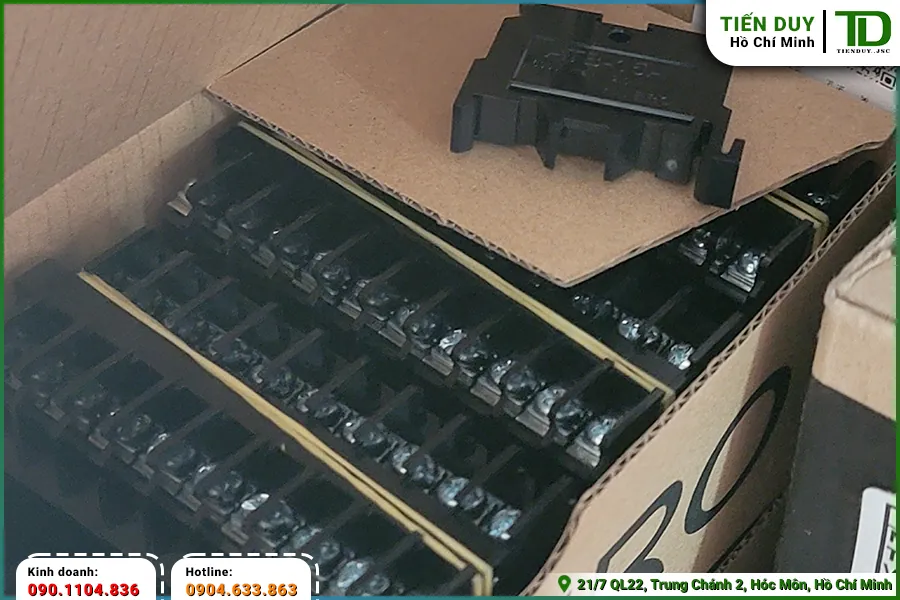

Dòng sản phẩm cầu đấu mắt rời Hivero series ATB được nhà sản xuất thiết kế với nhiều dải dòng điện định mức khác nhau để đáp ứng đa dạng nhu cầu phụ tải. Các mã hàng phổ biến bắt đầu từ mức tải nhỏ như ATB-10 (10A) và ATB-15 (15A) dành cho mạch điều khiển tín hiệu. Đối với các mạch động lực công suất trung bình, kỹ sư có thể lựa chọn các mã ATB-25 (25A), ATB-35 (35A) hoặc ATB-60 (60A). Mức chịu tải tối đa của dòng sản phẩm dạng tép rời này dừng lại ở mã ATB-100 với khả năng dẫn dòng lên đến 100A.



2. Những trường hợp bắt buộc nên dùng Domino Tép Hivero

Việc lựa chọn đúng loại cầu đấu không chỉ đảm bảo an toàn mà còn quyết định đến tính linh hoạt của toàn bộ hệ thống điện. Dưới đây là những tình huống kỹ thuật đặc thù mà ứng dụng domino tép phát huy tối đa hiệu quả.

2.1. Khi hệ thống cần linh hoạt thay đổi số lượng cực đấu nối

Trong các dự án tự động hóa, yêu cầu mở rộng hoặc thu hẹp quy mô điều khiển thường xuyên xảy ra ở giai đoạn vận hành thử nghiệm. Việc sử dụng cầu đấu khối cố định sẽ gây lãng phí nếu thừa chân hoặc bắt buộc phải thay mới toàn bộ nếu thiếu chân đấu nối. Lúc này, thiết kế dạng mắt rời cho phép kỹ thuật viên chỉ cần gài thêm hoặc tháo bớt các tép nối tương ứng với số lượng tín hiệu thay đổi. Thao tác này diễn ra nhanh chóng ngay trên thanh ray mà không làm gián đoạn các kết nối đang hoạt động ổn định khác. Nhờ vậy, quá trình nâng cấp hệ thống điện được thực hiện một cách trơn tru và tiết kiệm vật tư.

Đặc tính linh hoạt này cũng cực kỳ hữu ích trong công tác bảo trì và khắc phục sự cố tại nhà máy. Nếu một cực đấu nối bị hỏng do quá nhiệt hoặc cháy ren vít, người thợ chỉ việc tháo duy nhất mắt Domino Tép Hivero bị lỗi đó ra để thay thế. Các cực đấu nối lân cận hoàn toàn không bị ảnh hưởng, giúp rút ngắn thời gian dừng máy của dây chuyền sản xuất. Đây là một lợi thế kỹ thuật vượt trội so với các loại cầu đấu đúc nguyên khối truyền thống.



2.2. Ứng dụng trong các tủ điều khiển có không gian hẹp

Xu hướng thiết kế tủ điện hiện đại luôn hướng tới việc thu gọn kích thước vật lý trong khi vẫn phải tích hợp nhiều thiết bị điều khiển. Các mắt nối dạng tép có bề ngang rất mỏng, giúp tiết kiệm đáng kể diện tích lắp đặt trên thanh ray nhôm. Kỹ sư có thể xếp khít hàng chục, thậm chí hàng trăm cực đấu nối vào một không gian giới hạn mà vẫn đảm bảo khoảng cách cách điện an toàn. Sự nhỏ gọn này đặc biệt phù hợp cho các tủ PLC, tủ phân phối phụ hoặc các hộp đấu nối trung gian đặt tại hiện trường.



2.3. Yêu cầu phân nhóm dây dẫn rõ ràng bằng phụ kiện

Một hệ thống điện tiêu chuẩn đòi hỏi sự phân biệt rạch ròi giữa các nhóm tín hiệu như nguồn cấp, điều khiển, tiếp địa hoặc tín hiệu analog. Việc sử dụng cầu đấu mắt rời kết hợp với các tấm vách ngăn cách điện giúp tạo ra ranh giới vật lý rõ ràng giữa các cụm dây này. Người thi công có thể dễ dàng chèn các tấm ngăn vào giữa dải domino để cô lập các cấp điện áp khác nhau, ngăn ngừa nguy cơ phóng điện chéo. Phương pháp này nâng cao tính chuyên nghiệp và mức độ an toàn cho tổng thể tủ điện.

Để tối ưu hóa việc phân nhóm, kỹ thuật viên thường áp dụng các nguyên tắc sắp xếp cụ thể như sau:

• Nhóm các mắt nối có cùng dòng định mức đứng liền kề nhau để dễ dàng lắp đặt thanh đồng nối tắt.
• Đặt các cực tiếp địa ở hai đầu dải domino để thuận tiện cho việc kết nối với vỏ tủ.
• Sử dụng mã màu dây dẫn đồng nhất với chức năng của từng cụm cầu đấu đã được phân tách.
• Chèn nắp chặn cuối tại các vị trí chuyển đổi dòng điện để cố định chắc chắn từng phân đoạn.

Việc phân nhóm khoa học không chỉ mang lại giá trị thẩm mỹ mà còn hỗ trợ đắc lực cho công tác dò dây, sửa chữa sau này. Khi nhìn vào một dải Domino Tép Hivero được quy hoạch bài bản, kỹ sư bảo trì có thể nhanh chóng khoanh vùng khu vực cần kiểm tra. Điều này giảm thiểu tối đa rủi ro đấu nhầm dây gây chập cháy, đặc biệt là trong các hệ thống có hàng ngàn tín hiệu đan xen phức tạp.



3. Các tiêu chí kỹ thuật để quyết định chọn Domino Tép Hivero

Để hệ thống vận hành ổn định và bền bỉ, việc lựa chọn cầu đấu phải tuân thủ nghiêm ngặt các thông số thiết kế. Kỹ sư cần căn cứ vào các tiêu chí kỹ thuật cốt lõi sau đây để đưa ra quyết định sử dụng thiết bị đấu nối phù hợp.

3.1. Đánh giá dựa trên tiết diện dây dẫn và dòng tải thực tế

Tiêu chí quan trọng nhất khi chọn lựa thiết bị đấu nối là khả năng chịu tải tương ứng với tiết diện cáp điện. Mỗi mã hàng ATB đều được thiết kế với kích thước lỗ xỏ dây và ngàm kẹp phù hợp cho một dải tiết diện nhất định. Nếu chọn loại có lỗ quá nhỏ, người thợ sẽ phải cắt bớt lõi đồng, làm suy giảm khả năng dẫn điện và gây phát nhiệt tại điểm nối. Ngược lại, lỗ xỏ quá lớn so với dây dẫn sẽ khiến lực kẹp không đủ chặt, dễ sinh ra tia lửa điện khi có dòng tải chạy qua.

Bên cạnh tiết diện, dòng điện làm việc liên tục của phụ tải phải luôn nhỏ hơn hoặc bằng dòng định mức của Domino Tép Hivero. Trong thực tế thiết kế, các kỹ sư thường áp dụng hệ số dự phòng từ 1.2 đến 1.5 lần để đảm bảo an toàn khi có dòng khởi động hoặc quá tải nhẹ. Ví dụ, với một động cơ tiêu thụ dòng liên tục 20A, việc lựa chọn mã ATB-35 (35A) sẽ mang lại độ tin cậy cao hơn so với việc dùng sát tải mã ATB-25.



3.2. Khả năng tương thích với tiêu chuẩn thanh ray nhôm

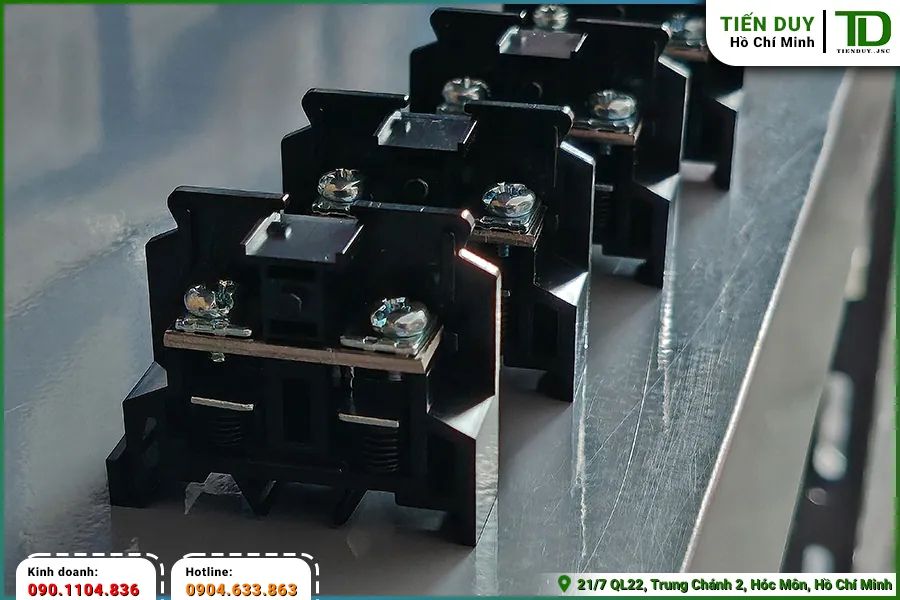

Cầu đấu dạng tép bắt buộc phải được gài lên thanh ray nhôm để cố định vị trí bên trong không gian tủ. Các sản phẩm của Hivero được thiết kế ngàm kẹp chuẩn hóa để tương thích hoàn hảo với các loại thanh ray tiêu chuẩn công nghiệp. Tùy thuộc vào yêu cầu chịu lực, người dùng có thể chọn thanh ray loại thường (ATB-CH-G) hoặc thanh ray loại bẻ (ATB-CH-C) với độ dày và biên dạng khác nhau. Sự ăn khớp chính xác giữa ngàm nhựa và rãnh nhôm giúp dải cầu đấu không bị xê dịch khi chịu tác động của lực kéo dây.



3.3. Yêu cầu về nắp che và chặn cuối trong thiết kế

Một dải cầu đấu hoàn chỉnh không thể thiếu sự hiện diện của các phụ kiện cơ khí đi kèm nhằm đảm bảo kết cấu vững chắc. Nắp chặn cuối đóng vai trò như một chốt khóa, giữ cho toàn bộ các mắt nối không bị trượt ra khỏi hai đầu thanh ray. Lực siết của ốc trên nắp chặn phải đủ lớn để ép chặt các tép domino lại với nhau, triệt tiêu các khe hở vật lý. Việc bỏ qua phụ kiện này sẽ khiến hệ thống lỏng lẻo, làm tăng điện trở tiếp xúc và tiềm ẩn nguy cơ phóng điện.

Các tiêu chuẩn thiết kế tủ điện thường quy định rõ việc sử dụng nắp che bảo vệ với các mục đích:

• Ngăn chặn sự tiếp xúc vô tình của con người vào các bộ phận mang điện áp nguy hiểm.
• Hạn chế bụi bẩn, mạt kim loại hoặc hơi ẩm xâm nhập vào bề mặt tiếp điểm bằng đồng.
• Tạo mặt phẳng đồng nhất để dán nhãn cảnh báo an toàn điện hoặc ghi chú chức năng.
• Tăng cường độ cứng vững cơ học cho toàn bộ dải cầu đấu mắt rời Hivero khi chịu rung động.



3.4. Đánh giá mức độ cách điện qua vật liệu vỏ nhựa

Vật liệu chế tạo vỏ ngoài của cầu đấu quyết định trực tiếp đến khả năng cách điện và chống cháy lan của thiết bị. Hivero sử dụng nhựa kỹ thuật chất lượng cao, có khả năng chịu nhiệt độ môi trường khắc nghiệt mà không bị biến dạng hay giòn gãy. Lớp vỏ này cung cấp điện trở cách điện cực lớn giữa các cực liền kề, ngăn chặn hiện tượng rò rỉ dòng điện ngay cả khi hoạt động ở điện áp cao. Đặc tính chống cháy tự dập tắt của vật liệu cũng là một tiêu chí bắt buộc để đáp ứng các tiêu chuẩn an toàn phòng chống cháy nổ trong công nghiệp.

Nếu doanh nghiệp của bạn đang cần tìm nguồn cung cấp vật tư thiết bị điện công nghiệp uy tín cho dự án, hãy liên hệ ngay qua hotline 0901.104.836 (Ms. Hiền). Chúng tôi chuyên phân phối sỉ các dòng sản phẩm chính hãng với mức chiết khấu B2B tốt nhất thị trường, hỗ trợ kiểm tra tồn kho và báo giá nhanh chóng.



4. Hạn chế và những tình huống không nên dùng Domino Tép Hivero

Mặc dù sở hữu nhiều ưu điểm về tính linh hoạt, thiết kế dạng module vẫn tồn tại những giới hạn vật lý nhất định. Dưới đây là những trường hợp kỹ thuật mà hạn chế domino tép bộc lộ rõ, đòi hỏi kỹ sư phải chuyển hướng sang giải pháp khác.

4.1. Hệ thống yêu cầu dòng tải cực lớn vượt quá 100A

Giới hạn chịu tải tối đa của dòng cầu đấu mắt rời ATB chỉ dừng lại ở mức 100A (mã ATB-100). Đối với các tủ phân phối điện chính hoặc tủ điều khiển động cơ công suất lớn, dòng điện làm việc thường xuyên vượt qua ngưỡng này, có thể lên tới vài trăm ampe. Việc cố tình sử dụng nhiều mắt nối nhỏ đấu song song để gánh dòng lớn là một sai lầm kỹ thuật nghiêm trọng, dễ dẫn đến hiện tượng phân tải không đều. Hậu quả là các tiếp điểm sẽ bị quá nhiệt cục bộ, làm chảy vỏ nhựa và gây ngắn mạch toàn hệ thống.

Trong những tình huống đòi hỏi dòng tải cao, giải pháp thay thế bắt buộc là sử dụng các loại cầu đấu đúc nguyên khối như dòng HFTB của Hivero. Cầu đấu khối có cấu trúc lõi đồng nguyên bản cực kỳ dày dặn, diện tích tiếp xúc lớn và được bọc trong lớp vỏ nhựa chịu nhiệt độ cao. Thiết kế liền khối giúp thiết bị chịu được dòng ngắn mạch lớn và lực siết cáp cường độ cao bằng bu lông lục giác. Do đó, kỹ sư cần phân định rõ ranh giới ứng dụng giữa dòng tép rời và dòng khối đúc dựa trên công suất thực tế.



4.2. Môi trường có độ rung lắc cơ học liên tục

Bản chất của cầu đấu dạng tép là sự lắp ghép cơ học giữa nhiều module nhỏ lẻ trên một thanh ray chung. Trong các môi trường ứng dụng đặc thù như trên cần trục tháp, máy xúc đào, hoặc các trạm bơm có độ rung chấn mạnh, liên kết này rất dễ bị suy yếu theo thời gian. Lực rung động liên tục sẽ làm lỏng dần các ngàm nhựa gài trên thanh nhôm, khiến toàn bộ dải Domino Tép Hivero bị xô lệch. Đồng thời, các vít ép dây cũng có xu hướng tự nới lỏng, làm tăng điện trở tiếp xúc và sinh nhiệt tại điểm đấu nối.

Để khắc phục vấn đề này trong môi trường rung lắc, các tiêu chuẩn kỹ thuật thường khuyến cáo sử dụng cầu đấu lò xo hoặc cầu đấu khối bắt vít trực tiếp xuống bảng táp lô. Nếu bắt buộc phải dùng cầu đấu mắt rời, người thi công phải bổ sung các biện pháp gia cố như dùng keo khóa ren cho vít vặn và lắp thêm nhiều nắp chặn sắt dọc theo dải domino. Tuy nhiên, việc đánh giá kỹ lưỡng điều kiện môi trường ngay từ khâu thiết kế vẫn là phương án phòng ngừa rủi ro hiệu quả nhất.



5. Hướng dẫn kết hợp phụ kiện khi lắp đặt Domino Tép Hivero

Một dải cầu đấu chỉ phát huy tối đa công năng và độ an toàn khi được tích hợp đầy đủ các phụ kiện đồng bộ. Quá trình lắp ráp đòi hỏi người thợ phải tuân thủ đúng trình tự và kết hợp chính xác các chi tiết cơ khí.

5.1. Cố định khối đấu nối bằng nắp chặn cuối

Nắp chặn là phụ kiện đầu tiên và cuối cùng phải có trên mọi dải cầu đấu gắn ray. Khi tiến hành thống kê khối lượng vật tư, kỹ sư luôn phải tính toán số lượng nắp chặn tương ứng với số lượng cụm domino được phân chia trong tủ. Các mã nắp chặn như ATB-S10, ATB-S15 hay ATB-S60 được thiết kế với kích thước phù hợp để kẹp chặt hai bên hông của khối mắt nối. Thao tác siết ốc trên nắp chặn sẽ tạo ra lực ép ngang, triệt tiêu khoảng trống giữa các tép và khóa chặt toàn bộ hệ thống vào thanh ray nhôm.



5.2. Bảo vệ tiếp điểm bằng nắp đậy nhựa trong suốt

Để ngăn ngừa nguy cơ chạm chập và bảo vệ người vận hành, việc trang bị nắp đậy nhựa là yêu cầu kỹ thuật bắt buộc. Khi lên danh mục vật tư, người thiết kế cần chọn đúng mã nắp đậy tương thích với kích thước của dải cầu đấu, ví dụ ATB-10D cho dòng 10A hoặc ATB-60D cho dòng 60A đến 100A. Nắp đậy thường được chế tạo từ nhựa trong suốt, cho phép kỹ thuật viên dễ dàng quan sát tình trạng tiếp điểm và màu sắc dây dẫn bên trong mà không cần tháo dỡ.

Chiều dài tiêu chuẩn của mỗi thanh nắp đậy nhựa thường là 1 mét, do đó người thợ thi công sẽ phải cắt ngắn lại cho vừa vặn với chiều dài thực tế của dải domino. Nắp được gài cố định vào các khe rãnh thiết kế sẵn trên thân cầu đấu, tạo thành một lớp áo giáp cách điện hoàn hảo. Việc lắp đặt phụ kiện này không chỉ đáp ứng tiêu chuẩn an toàn điện mà còn mang lại diện mạo chuyên nghiệp, gọn gàng cho tổng thể không gian tủ điều khiển.



5.3. Quản lý dây dẫn thông qua miếng đánh số

Trong các hệ thống tự động hóa phức tạp, việc định danh chính xác từng cực đấu nối là yếu tố sống còn để phục vụ công tác bảo trì. Kỹ sư cần đưa các dải miếng đánh số như ATB-10N hoặc ATB-15N vào bước lên dự toán chi phí phụ kiện. Các miếng nhựa này được in sẵn các dãy số thứ tự và thiết kế để gài vừa khít vào rãnh trên đỉnh của Domino Tép Hivero. Nhờ hệ thống đánh số logic, người thợ có thể đối chiếu nhanh chóng giữa bản vẽ sơ đồ nguyên lý và thực tế đấu nối tại hiện trường.



5.4. Lựa chọn thanh ray phù hợp với chuẩn lắp đặt

Thanh ray nhôm là nền tảng chịu lực cho toàn bộ hệ thống cầu đấu mắt rời bên trong tủ điện. Hivero cung cấp các tùy chọn thanh ray tiêu chuẩn như loại thường và loại bẻ với chiều dài mặc định là 1 mét. Khi thi công, người thợ sẽ đo đạc và cắt thanh ray theo kích thước của máng cáp, sau đó dùng vít tự khoan để bắt cố định xuống tấm đế của tủ. Độ cứng vững của thanh ray quyết định trực tiếp đến khả năng chống xệ và chống rung của toàn bộ dải thiết bị đấu nối.



5.5. Lưu ý kỹ thuật khi ghép nối các mắt khác dòng định mức

Trong thực tế, một dải cầu đấu thường là sự kết hợp của nhiều mắt nối có kích thước và dòng tải khác nhau. Để đảm bảo tính kỹ thuật, cần lưu ý các nguyên tắc sau:

• Luôn sắp xếp các mắt nối có kích thước lớn ở một đầu và giảm dần kích thước về đầu còn lại.
• Sử dụng tấm vách ngăn tại vị trí chuyển giao giữa hai loại mắt nối có biên dạng khác biệt.
• Đảm bảo nắp đậy nhựa được cắt rời và lắp đặt riêng biệt cho từng phân đoạn có cùng kích thước.
• Kiểm tra lại độ đồng phẳng của toàn bộ dải domino sau khi đã siết chặt hai nắp chặn ở hai đầu.

Việc tuân thủ các nguyên tắc ghép nối này giúp triệt tiêu các ứng suất cơ học không đồng đều tác dụng lên thanh ray. Nếu ghép lộn xộn các mắt to nhỏ xen kẽ nhau, lực ép từ nắp chặn cuối sẽ không được truyền tải xuyên suốt, dẫn đến tình trạng một số mắt bị lỏng lẻo. Sự cẩn trọng trong khâu sắp xếp vật lý chính là tiền đề để hệ thống Domino Tép Hivero hoạt động ổn định trong suốt vòng đời dự án.

6. Tiêu chuẩn an toàn và kiểm tra vận hành Domino Tép Hivero

Trước khi đóng điện đưa hệ thống vào vận hành chính thức, công tác kiểm tra an toàn tại các điểm đấu nối là quy trình không thể bỏ qua. Kỹ thuật viên phải sử dụng tua vít lực để rà soát lại toàn bộ lực siết trên các cực Domino Tép Hivero, đảm bảo đạt đúng mô men xoắn tiêu chuẩn do nhà sản xuất khuyến cáo. Một điểm nối lỏng lẻo không chỉ gây sụt áp mà còn là nguyên nhân hàng đầu dẫn đến hiện tượng hồ quang điện và hỏa hoạn. Đồng thời, cần dùng đồng hồ vạn năng để đo điện trở cách điện giữa các pha và giữa pha với vỏ tủ, xác nhận không có sự cố chạm chập ngầm.

Trong quá trình vận hành dài hạn, hệ thống cầu đấu cần được đưa vào danh mục bảo trì định kỳ của nhà máy. Các kỹ sư nên sử dụng camera nhiệt để quét qua toàn bộ dải domino khi tải đang hoạt động ở mức tối đa. Bất kỳ điểm phát nhiệt bất thường nào cũng là dấu hiệu cảnh báo sớm về sự suy giảm chất lượng tiếp xúc hoặc quá tải cục bộ. Khi phát hiện mắt nối bị đổi màu vỏ nhựa do nhiệt, bộ phận bảo trì cần tiến hành kiểm tra tồn kho vật tư để xuất kho thay thế ngay lập tức, tránh để sự cố lan rộng.

Việc thay thế các mắt nối bị hỏng phải tuân thủ nguyên tắc sử dụng đúng mã hàng, đúng dòng định mức và đúng thương hiệu để đảm bảo tính đồng bộ cơ học. Nếu sử dụng lẫn lộn các loại cầu đấu khác hãng trên cùng một thanh ray, sự sai lệch về kích thước ngàm kẹp sẽ phá vỡ kết cấu vững chắc của toàn bộ dải thiết bị. Cuối cùng, sau mỗi lần can thiệp sửa chữa, người thợ phải lắp đặt lại đầy đủ nắp đậy bảo vệ và miếng đánh số, khôi phục nguyên trạng tiêu chuẩn an toàn ban đầu của tủ điện.
