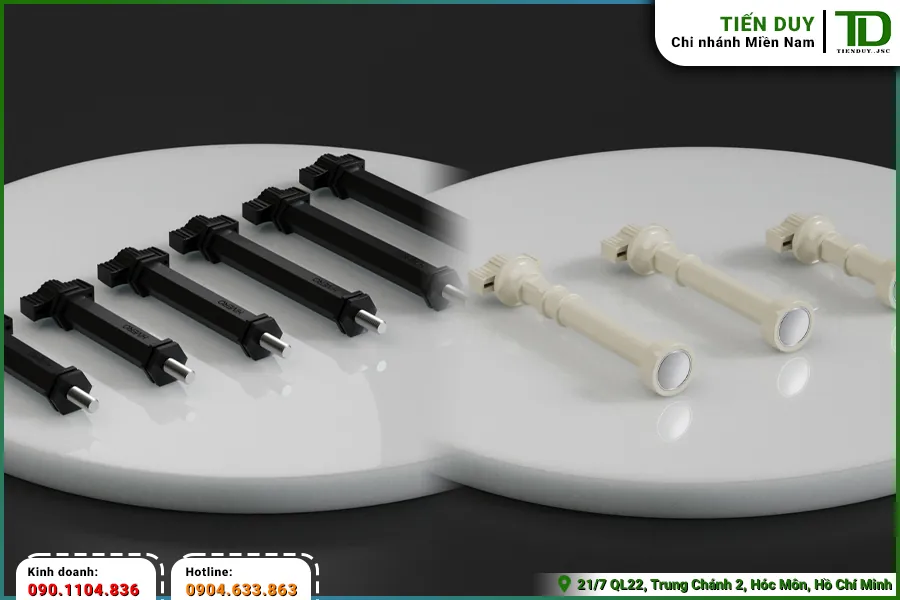

Giá đỡ P-Cover Hivero (thanh đỡ mica) là phụ kiện cách điện dùng để cố định tấm che bảo vệ trong tủ phân phối. Sản phẩm bao gồm loại bắt vít thường (PC-60 đến PC-130) và loại đế nam châm từ tính (PC-60M, PC-95M, PC-105M). Thiết bị được chế tạo từ nhựa tổng hợp chịu nhiệt, giúp tạo khoảng cách an toàn giữa tấm mica trong suốt và các thiết bị đóng cắt mang điện áp cao, ngăn chặn nguy cơ chạm chập cơ học trong quá trình vận hành.



1. Thông tin cơ bản về giá đỡ P-Cover Hivero

Để đảm bảo an toàn tuyệt đối cho người vận hành, việc che chắn các thiết bị mang điện áp cao là nguyên tắc thiết kế bắt buộc. Thiết bị giá đỡ P-Cover Hivero ra đời nhằm đáp ứng tiêu chuẩn cách điện khắt khe này trong các tủ phân phối.

1.1. Bản chất của thiết bị đỡ tấm che

Về mặt kỹ thuật, giá đỡ P-Cover Hivero đóng vai trò như một trụ cột vững chắc để nâng đỡ các tấm che bảo vệ bằng nhựa trong suốt. Khi lắp ráp tủ điện, kỹ sư không thể bắt trực tiếp tấm che vào bề mặt của aptomat hay thanh cái đồng vì sẽ vi phạm khoảng cách phóng điện. Thiết bị này tạo ra một khoảng không gian đệm an toàn giữa phần mang điện và lớp vỏ bảo vệ bên ngoài. Nhờ có trụ đỡ này, người thợ bảo trì có thể dễ dàng quan sát trạng thái hoạt động của các linh kiện bên trong mà không sợ vô tình chạm tay vào nguồn điện nguy hiểm. Việc sử dụng phụ kiện chuyên dụng giúp nâng cao tính thẩm mỹ và sự chuyên nghiệp cho toàn bộ hệ thống tủ bảng điện công nghiệp.



1.2. Cấu tạo vật lý và chất liệu cách điện

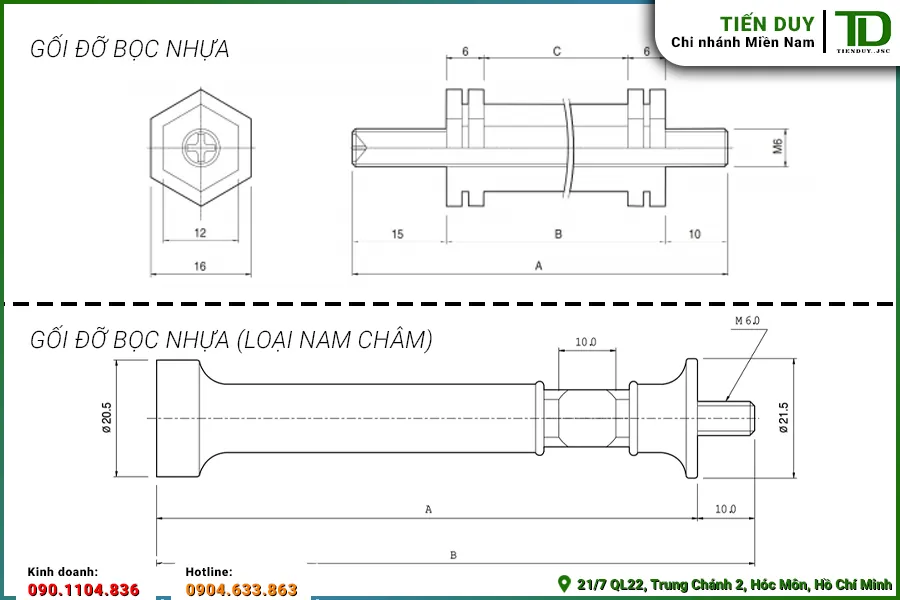

Cấu tạo của thanh đỡ mica Hivero bao gồm một thân trụ hình trụ tròn hoặc lục giác được đúc nguyên khối từ vật liệu nhựa tổng hợp. Loại nhựa này sở hữu đặc tính cách điện tuyệt vời, chống cháy lan và không bị lão hóa giòn gãy dưới tác động của nhiệt độ cao tỏa ra từ các thiết bị động lực. Hai đầu của thân trụ được gia công các lỗ ren kim loại hoặc ren nhựa để bắt bulong cố định một cách chắc chắn. Thiết kế ren tiêu chuẩn giúp kỹ thuật viên dễ dàng siết chặt ốc vít mà không lo hiện tượng trờn ren sau nhiều lần tháo lắp.

Phần thân của giá đỡ P-Cover Hivero thường được thiết kế với nhiều kích thước chiều cao khác nhau để phù hợp với từng cao độ của thiết bị đóng cắt. Bề mặt ngoài của trụ đỡ được làm nhám nhẹ giúp tăng ma sát khi người thợ dùng tay vặn xiết trong không gian chật hẹp. Vật liệu nhựa màu ngà hoặc đen đặc trưng không chỉ mang lại vẻ ngoài cứng cáp mà còn chống bám bẩn hiệu quả trong môi trường nhà xưởng. Sự đồng bộ về mặt chất liệu và kích thước giúp các kỹ sư dễ dàng tính toán và lên dự toán vật tư chính xác cho từng dự án cụ thể.



2. Phân loại các mã giá đỡ P-Cover Hivero loại thường

Dòng sản phẩm bắt vít truyền thống luôn là lựa chọn hàng đầu nhờ độ cứng vững cơ học tuyệt đối. Hãng cung cấp đa dạng các mã giá đỡ P-Cover Hivero loại thường để đáp ứng mọi yêu cầu về cao độ.

2.1. Đặc điểm của dòng giá đỡ bắt vít

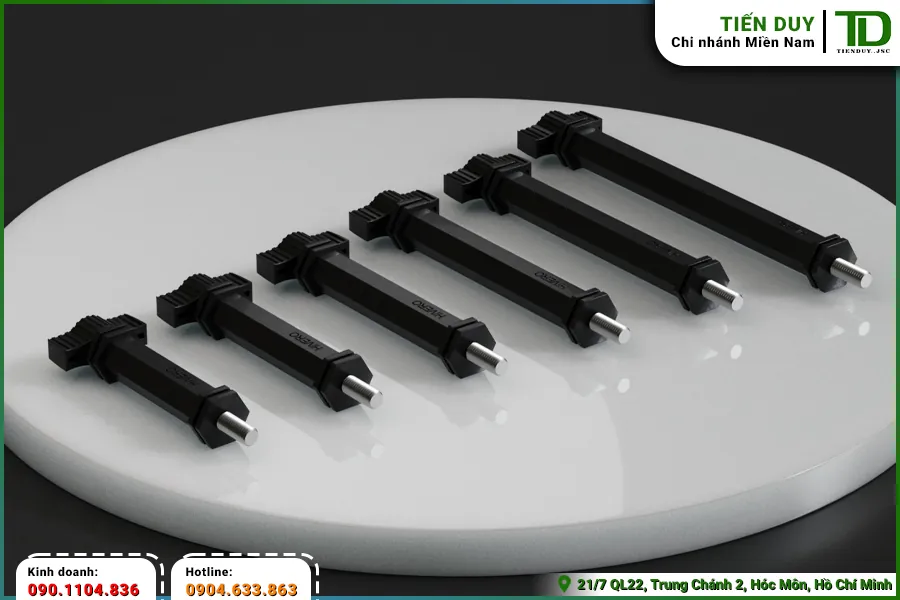

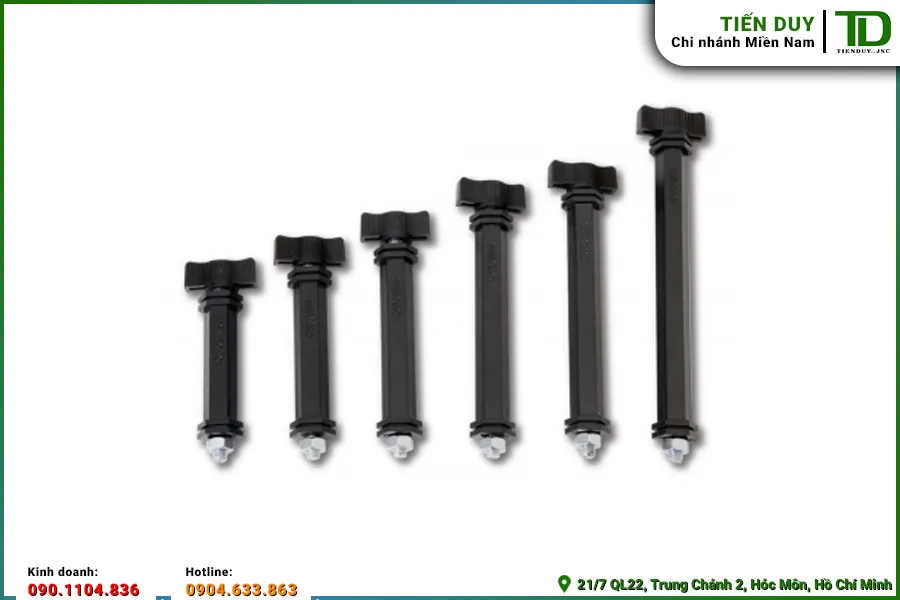

Đặc điểm nổi bật nhất của các mã giá đỡ P-Cover loại thường là cơ cấu cố định bằng bulong ở cả hai đầu trụ. Một đầu của trụ sẽ được bắt chặt vào khung sắt hoặc tấm panel lưng của tủ điện thông qua một lỗ khoan taro sẵn. Đầu còn lại hướng ra ngoài sẽ dùng để đỡ tấm mica trong suốt và được siết chặt bằng một con ốc có mũ nhựa vặn tay. Kết cấu liên kết ren cơ khí này tạo ra một lực giữ cực kỳ chắc chắn, đảm bảo tấm che không bị rung lắc hay rơi rớt ngay cả khi tủ điện phải di chuyển trên những đoạn đường gồ ghề.

Khi lên danh mục vật tư, kỹ sư thường ưu tiên sử dụng giá đỡ P-Cover Hivero loại bắt vít cho các tủ điện động lực có kích thước lớn. Khả năng chịu lực uốn và lực nén của dòng sản phẩm này vượt trội hơn hẳn so với các phương pháp dán keo hay dùng kẹp nhựa thông thường. Người thợ thi công chỉ cần sử dụng các dụng cụ cầm tay cơ bản như tua vít hoặc cờ lê là có thể hoàn thành việc lắp ráp một cách nhanh chóng. Độ bền bỉ của liên kết cơ khí giúp hệ thống duy trì được sự an toàn trong suốt hàng chục năm vận hành liên tục.



2.2. Bảng tra cứu mã hàng theo chiều cao

Để thuận tiện cho việc thiết kế, nhà sản xuất đã phân chia thanh đỡ mica Hivero thành nhiều mã hàng tương ứng với các chiều cao tiêu chuẩn. Kỹ thuật viên có thể dựa vào khoảng cách từ mặt panel đến mặt tấm che để tra cứu và chọn ra kích thước phù hợp nhất. Việc nắm rõ các thông số này giúp quá trình thống kê khối lượng diễn ra trơn tru và không bị sai sót. Dưới đây là bảng tổng hợp các mã hàng bắt vít thông dụng đang được phân phối trên thị trường.

Bảng 1: Bảng tra cứu mã hàng giá đỡ P-Cover loại thường



2.3. Ứng dụng trong tủ phân phối điện

Trong các tủ phân phối điện tổng MSB, giá đỡ P-Cover Hivero loại thường được ứng dụng để che chắn toàn bộ khu vực thanh cái đồng trần. Kỹ thuật viên sẽ bố trí các trụ đỡ này dọc theo viền ngoài của khung tủ, tạo thành một hệ khung xương vững chắc để gác tấm mica lên trên. Khi có sự cố ngắn mạch gây ra lực điện động lớn, hệ thống trụ đỡ bắt vít sẽ giữ chặt tấm che, ngăn không cho các mảnh vỡ văng ra ngoài gây nguy hiểm cho người vận hành. Đây là giải pháp bảo vệ an toàn thụ động cực kỳ hiệu quả và được quy định rõ trong các tiêu chuẩn thiết kế tủ bảng điện hiện hành với các yêu cầu sau:

• Đảm bảo khoảng cách phóng điện an toàn giữa thanh cái và mặt ngoài.
• Chịu được lực va đập cơ học khi có sự cố nổ thiết bị.
• Dễ dàng tháo lắp bằng dụng cụ cầm tay tiêu chuẩn.



3. Những mã giá đỡ P-Cover Hivero loại nam châm tiện dụng

Nhằm tối ưu hóa thời gian tháo lắp trong quá trình bảo trì, hãng đã phát triển thêm dòng sản phẩm tích hợp đế từ tính. Những mã giá đỡ P-Cover Hivero loại nam châm mang lại sự linh hoạt vượt trội cho người sử dụng.

3.1. Ưu điểm của cơ cấu đế từ tính

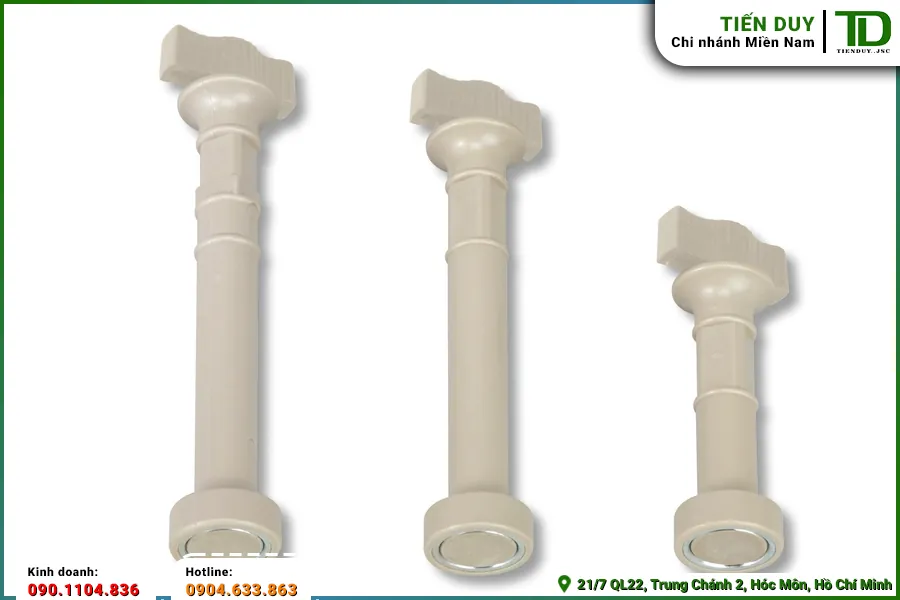

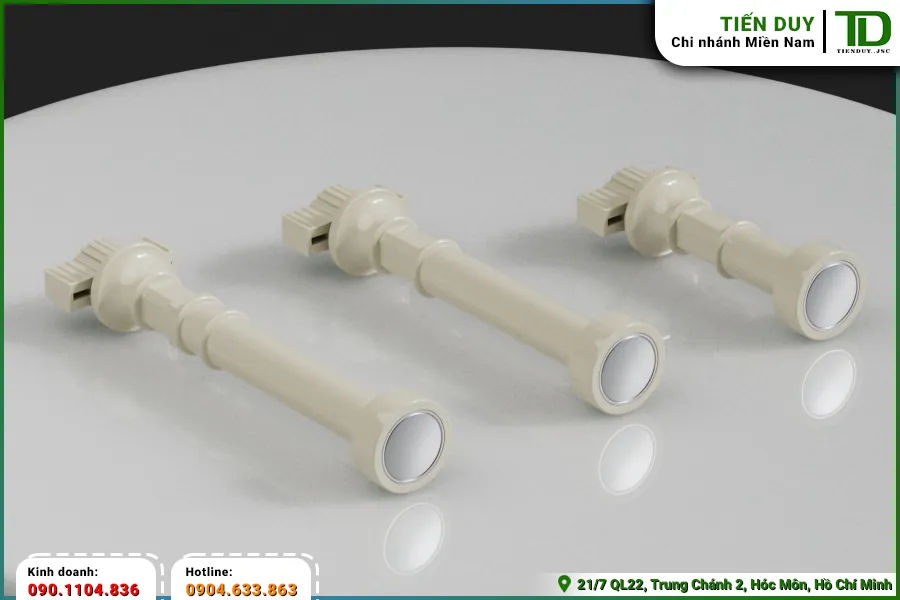

Điểm khác biệt cốt lõi của dòng sản phẩm này là phần đế được gắn một viên nam châm vĩnh cửu có lực hút cực mạnh thay vì sử dụng lỗ bắt ren. Khi thi công thanh đỡ mica Hivero loại từ tính, người thợ không cần phải khoan lỗ hay taro ren trên tấm panel lưng tủ điện. Thiết bị sẽ tự động hít chặt vào bề mặt kim loại của khung tủ ngay khi được đặt vào vị trí, giúp tiết kiệm đáng kể thời gian và công sức lắp ráp. Cơ cấu này đặc biệt hữu ích trong các trường hợp cần bổ sung thêm tấm che bảo vệ cho những tủ điện cũ đã đi vào hoạt động mà không thể cắt điện để khoan đục.

Mặc dù sử dụng lực hút từ tính, các mã giá đỡ P-Cover loại nam châm vẫn đảm bảo độ bám dính cực kỳ chắc chắn nhờ chất lượng nam châm đất hiếm. Lực hút được tính toán kỹ lưỡng để chịu được trọng lượng của tấm mica dày mà không bị trượt xuống dưới tác động của trọng lực. Phần đầu phía trên của trụ đỡ vẫn duy trì cơ cấu ốc vặn tay bằng nhựa để cố định tấm che tương tự như dòng sản phẩm bắt vít truyền thống. Sự kết hợp giữa tính tiện dụng của đế từ và sự chắc chắn của ốc vặn tạo nên một phụ kiện hoàn hảo cho các tủ điện hiện đại.



3.2. Bảng thông số các mã nam châm

Tương tự như dòng bắt vít, các mã sản phẩm đế từ cũng được phân loại dựa trên chiều cao tổng thể của trụ đỡ. Kỹ sư cần lưu ý hậu tố chữ M trong mã hàng để phân biệt rõ ràng với loại thường khi lên dự toán vật tư. Việc ghi chú chính xác sẽ giúp bộ phận thu mua đặt đúng loại giá đỡ P-Cover Hivero nam châm, tránh tình trạng nhầm lẫn gây chậm trễ tiến độ thi công. Dưới đây là bảng thông số chi tiết của các mã hàng tích hợp đế từ tính.

Bảng 2: Bảng thông số mã giá đỡ P-Cover loại nam châm



3.3. Tính linh hoạt khi bảo trì tủ điện

Tính linh hoạt của thanh đỡ mica Hivero nam châm được thể hiện rõ nhất trong các đợt bảo trì, bảo dưỡng định kỳ của nhà máy. Thay vì phải dùng tua vít tháo từng con ốc ở phần đế, kỹ thuật viên chỉ cần dùng lực tay kéo mạnh là có thể nhấc bổng toàn bộ cụm tấm che và trụ đỡ ra ngoài. Sau khi hoàn tất công việc vệ sinh hoặc đo đạc thông số, người thợ chỉ việc đặt cụm thiết bị này hít trở lại vị trí cũ một cách nhanh chóng. Thao tác tháo lắp siêu tốc này giúp giảm thiểu tối đa thời gian cắt điện, đảm bảo dây chuyền sản xuất sớm được vận hành trở lại.



3.4. Khả năng bám dính trên bề mặt kim loại

Khả năng bám dính của giá đỡ P-Cover Hivero nam châm phụ thuộc rất nhiều vào độ phẳng và độ dày của bề mặt kim loại trên khung tủ. Lực hút từ tính sẽ đạt mức tối đa khi đế nam châm được tiếp xúc hoàn toàn với một tấm thép có độ dày từ 1.5mm trở lên. Nếu bề mặt panel bị cong vênh hoặc phủ lớp sơn tĩnh điện quá dày, lực hít có thể bị suy giảm đôi chút nhưng vẫn đủ để giữ cố định tấm che trọng lượng nhẹ. Kỹ thuật viên cần làm sạch bề mặt kim loại, loại bỏ hoàn toàn mạt sắt hoặc dầu mỡ trước khi đặt đế nam châm vào để tối ưu hóa lực bám dính.

Trong trường hợp tấm mica có kích thước quá lớn và nặng, kỹ sư nên tăng cường số lượng trụ đỡ nam châm để phân tán đều lực kéo. Việc bố trí các mã giá đỡ P-Cover từ tính với mật độ dày hơn ở khu vực trung tâm tấm che sẽ ngăn chặn hiện tượng võng xệ do trọng lực. Kỹ thuật viên cũng có thể kết hợp linh hoạt giữa loại bắt vít ở các góc và loại nam châm ở giữa để vừa đảm bảo độ cứng vững, vừa dễ dàng thao tác. Sự đa dạng trong phương pháp thi công giúp giải quyết triệt để các bài toán khó về không gian lắp đặt trong tủ điện công nghiệp.

Để nhận báo giá sỉ chiết khấu cao cho các dòng phụ kiện tủ điện công nghiệp, quý khách hàng vui lòng liên hệ trực tiếp qua hotline/zalo 0901.104.836 (Ms Hiền). Đội ngũ kỹ thuật của Tiến Duy luôn sẵn sàng hỗ trợ kiểm tra tồn kho và tư vấn mã hàng tương đương nhanh chóng nhất. Chúng tôi cam kết cung cấp mức giá cạnh tranh nhất cho các đơn vị sản xuất tủ bảng điện và nhà thầu cơ điện. Mọi yêu cầu báo giá dự án sẽ được xử lý và phản hồi ngay trong ngày làm việc.



4. Hướng dẫn lên dự toán vật tư cho giá đỡ P-Cover Hivero

Quá trình thống kê khối lượng phụ kiện đòi hỏi sự tỉ mỉ để tránh tình trạng thiếu hụt vật tư khi thi công. Việc tính toán đúng số lượng giá đỡ P-Cover Hivero sẽ giúp tối ưu hóa chi phí cho toàn bộ dự án.

4.1. Xác định khoảng cách an toàn bề mặt

Bước đầu tiên khi lên dự toán là phải xác định chính xác khoảng cách an toàn từ bề mặt thiết bị đóng cắt cao nhất đến mặt trong của tấm che. Kỹ sư sẽ dùng thước đo khoảng hở này và đối chiếu với bảng thông số để chọn ra chiều cao thanh đỡ mica Hivero phù hợp nhất. Nếu chọn trụ đỡ quá ngắn, tấm che sẽ cấn vào mặt aptomat gây cong vênh và mất an toàn cách điện. Ngược lại, nếu chọn trụ quá dài, tấm mica sẽ lồi ra ngoài gây cản trở việc đóng cánh cửa tủ điện. Để hệ thống đạt độ thẩm mỹ cao, kỹ sư có thể kết hợp sử dụng các sản phẩm Hivero khác như nắp che cầu đấu để tạo sự đồng bộ.

Trong một số trường hợp đặc biệt, các thiết bị trong cùng một khoang tủ có cao độ không đồng đều nhau. Lúc này, người thiết kế cần linh hoạt sử dụng kết hợp nhiều loại giá đỡ P-Cover Hivero có chiều cao khác nhau để tạo ra một mặt phẳng cân bằng cho tấm che. Việc ghi chú rõ ràng từng mã hàng tương ứng với từng vị trí lắp đặt trên bản vẽ sẽ giúp công nhân thi công dễ dàng hình dung và thực hiện. Sự chuẩn bị kỹ lưỡng trong khâu thiết kế sẽ loại bỏ hoàn toàn các sai sót phải cắt gọt hoặc chêm lót vật liệu trong quá trình lắp ráp thực tế.



4.2. Thống kê số lượng theo diện tích tấm mica

Sau khi xác định được chiều cao, bước tiếp theo là tính toán số lượng mã giá đỡ P-Cover cần thiết dựa trên tổng diện tích của tấm mica. Theo kinh nghiệm thực tế, khoảng cách lý tưởng giữa hai trụ đỡ liền kề nên dao động từ 300mm đến 400mm để đảm bảo độ cứng vững. Nếu tấm che có kích thước nhỏ dưới nửa mét vuông, kỹ thuật viên chỉ cần bố trí bốn trụ đỡ ở bốn góc là đủ an toàn. Đối với các tấm che lớn bao phủ toàn bộ khoang tủ MSB, cần phải bổ sung thêm các trụ đỡ ở khu vực trung tâm để chống hiện tượng võng xệ.

Kỹ sư lập dự toán cần lập một bảng thống kê chi tiết, phân tách rõ ràng số lượng thanh đỡ mica Hivero loại bắt vít và loại nam châm. Bên cạnh đó, đừng quên liệt kê thêm các vật tư phụ trợ đi kèm như bulong, đai ốc, long đền và tấm mica trong suốt có độ dày phù hợp. Việc dự trù dư ra khoảng năm phần trăm khối lượng vật tư sẽ giúp bù đắp cho các hao hụt do rơi rớt hoặc hỏng hóc trong quá trình thi công. Một bảng dự toán chính xác và đầy đủ sẽ giúp bộ phận mua hàng chủ động nguồn vật tư thông qua các bước cơ bản sau:

• Thống kê tổng số lượng trụ đỡ theo từng mã chiều cao.
• Phân loại rõ ràng giữa đế bắt vít và đế từ tính.
• Ghi chú kích thước và độ dày của tấm nhựa trong suốt đi kèm.



5. Các lưu ý kỹ thuật khi lắp đặt thanh đỡ mica Hivero

Thao tác lắp ráp cơ khí tuy đơn giản nhưng vẫn cần tuân thủ các nguyên tắc kỹ thuật để đảm bảo độ bền. Kỹ thuật viên cần nắm vững các lưu ý sau khi thi công thanh đỡ mica Hivero trên bảng điện.

5.1. Phương pháp cố định đế vào khung tủ

Đối với loại bắt vít, phương pháp cố định phần đế vào khung tủ đòi hỏi sự chính xác cao trong khâu lấy dấu và khoan lỗ. Người thợ cần ốp tấm mica đã khoan sẵn lỗ lên mặt tủ, sau đó dùng bút lông đánh dấu xuyên qua lỗ để xác định tâm khoan trên tấm panel. Mũi khoan taro phải được giữ vuông góc tuyệt đối với mặt phẳng kim loại để đảm bảo giá đỡ P-Cover Hivero khi bắt vào không bị nghiêng ngả. Việc sử dụng các dụng cụ đo đạc chuẩn xác kết hợp với các sản phẩm Hivero chất lượng sẽ mang lại một hệ thống tủ điện hoàn hảo về mặt cơ khí.

Khi vặn siết phần đế của thanh đỡ mica Hivero vào panel, kỹ thuật viên chỉ nên dùng lực tay vừa đủ chặt. Việc sử dụng súng bắn vít bằng hơi hoặc pin với lực siết quá mạnh có thể làm nứt vỡ phần nhựa ở gốc trụ đỡ. Nếu lỗ khoan trên panel hơi rộng, người thợ nên chêm thêm một vòng đệm kim loại (long đền) ở phía sau để tăng diện tích tiếp xúc và phân tán lực siết. Thao tác cẩn thận trong khâu cố định đế sẽ tạo ra một nền tảng vững chắc để gánh chịu toàn bộ trọng lượng của tấm che bảo vệ.



5.2. Kỹ thuật bắt vít giữ tấm mica

Kỹ thuật bắt vít giữ tấm mica ở phần đầu trên của trụ đỡ cũng cần được thực hiện một cách khéo léo để tránh làm nứt vật liệu. Lỗ khoan trên tấm mica phải có đường kính lớn hơn đường kính của thân ốc vặn khoảng 1mm đến 2mm để tạo khe hở co giãn nhiệt. Khi vặn núm nhựa của mã giá đỡ P-Cover để ép tấm mica xuống, tuyệt đối không được siết quá tay làm cong vênh bề mặt nhựa trong suốt. Kỹ thuật viên nên vặn đều tay tất cả các ốc trên cùng một tấm che theo nguyên tắc bắt chéo góc để lực ép được phân bố đồng đều nhất.



5.3. Căn chỉnh độ cao đồng đều

Căn chỉnh độ cao đồng đều là bước kiểm tra cuối cùng nhưng cực kỳ quan trọng để đảm bảo tính thẩm mỹ cho tủ điện. Sau khi lắp đặt xong toàn bộ giá đỡ P-Cover Hivero, người thợ cần dùng thước nivo hoặc thước thẳng gác lên các đầu trụ để kiểm tra độ phẳng. Nếu phát hiện có trụ nào bị thấp hơn hoặc cao hơn mặt bằng chung, cần phải nới lỏng ốc ở phần đế để chêm lót hoặc điều chỉnh lại. Một mặt phẳng hoàn hảo sẽ giúp tấm mica khi ốp vào nằm êm ái, không bị căng kéo gây ra các vết nứt chân chim quanh khu vực lỗ khoan.

Trong môi trường nhà xưởng có nhiều rung động, kỹ thuật viên có thể nhỏ thêm một giọt keo khóa ren loại nhẹ vào phần ren bắt panel của thanh đỡ mica Hivero. Lớp keo này sẽ ngăn chặn hiện tượng tự tháo lỏng của bulong dưới tác động của tần số rung liên tục từ các động cơ công suất lớn. Tuy nhiên, không nên dùng các loại keo khóa ren vĩnh cửu vì sẽ gây khó khăn cho công tác tháo dỡ và thay thế thiết bị sau này. Sự tỉ mỉ trong từng chi tiết lắp ráp nhỏ nhất chính là thước đo đánh giá tay nghề của người thợ điện công nghiệp.

6. Quy trình kiểm tra giá đỡ P-Cover Hivero định kỳ

Trong quá trình vận hành dài hạn, các phụ kiện cơ khí bằng nhựa luôn chịu tác động của nhiệt độ và rung động làm suy giảm chất lượng. Kỹ thuật viên bảo trì cần đưa hạng mục kiểm tra giá đỡ P-Cover Hivero vào danh sách công việc bảo dưỡng định kỳ của nhà máy. Thao tác đầu tiên là dùng tay lắc nhẹ các trụ đỡ để kiểm tra độ cứng vững của liên kết ren tại phần đế bắt vào panel. Nếu phát hiện trụ đỡ bị lỏng lẻo, người thợ phải dùng cờ lê siết chặt lại ngay lập tức để tránh tình trạng tấm che bị xô lệch cọ sát vào các thanh cái đồng mang điện.

Đối với các vị trí sử dụng thanh đỡ mica Hivero loại nam châm, quy trình kiểm tra lực hút từ tính là yêu cầu bắt buộc. Kỹ thuật viên cần tháo tấm che ra và nhấc thử từng trụ đỡ nam châm lên để cảm nhận lực bám dính trên bề mặt kim loại. Nếu lực hút bị suy giảm đáng kể do nam châm bị lão hóa hoặc bề mặt panel bị rỉ sét bong tróc, thiết bị cần được thay mới để đảm bảo an toàn. Đồng thời, người thợ cũng phải dùng giẻ lau sạch các mạt sắt li ti bám quanh viên nam châm vì chúng sẽ làm kênh bề mặt tiếp xúc và giảm lực hít.

Công tác vệ sinh bề mặt nhựa của các mã giá đỡ P-Cover cũng đóng vai trò quan trọng trong việc duy trì khả năng cách điện. Bụi bẩn công nghiệp bám lâu ngày trên thân trụ có thể tạo ra các đường dẫn điện rò rỉ khi môi trường có độ ẩm cao. Kỹ thuật viên nên dùng khăn mềm tẩm cồn công nghiệp để lau sạch các vết dầu mỡ và bụi bẩn bám trên thiết bị. Tuyệt đối không sử dụng các loại dung môi hóa chất mạnh như xăng hay axeton vì chúng sẽ làm ăn mòn và gây giòn gãy vật liệu nhựa tổng hợp.

Cuối cùng, người thợ bảo trì cần kiểm tra tình trạng của các núm vặn bằng nhựa ở phần đầu trên của giá đỡ P-Cover Hivero. Nhiệt độ cao tỏa ra từ các thiết bị đóng cắt có thể làm các núm vặn này bị chai cứng và nứt vỡ sau nhiều năm sử dụng. Nếu phát hiện núm vặn bị hỏng ren hoặc mất khả năng siết chặt, kỹ thuật viên cần thay thế bằng các phụ kiện dự phòng tương đương. Một hệ thống che chắn được bảo dưỡng tốt sẽ luôn duy trì được chức năng bảo vệ an toàn tuyệt đối cho người vận hành tủ điện.
