Cầu đấu tủ tổng MSB (Main Distribution Board terminal blocks) là thiết bị cơ điện chịu tải cao, dùng để tiếp nhận và phân phối nguồn điện động lực chính trong các nhà máy. Các loại cầu đấu tủ tổng MSB phổ biến thường là dạng khối (fixed terminal blocks) như dòng HFTB của Hivero, bao gồm các mã HFTB-2003 (200A), HFTB-3003 (300A) và HFTB-4004 (400A). Thiết bị được cấu tạo từ lõi đồng thau nguyên khối tiết diện lớn, vỏ nhựa polycarbonate chống cháy và cơ cấu siết bu lông cường độ cao, đảm bảo khả năng chịu dòng ngắn mạch tốt và an toàn cách điện cho toàn bộ hệ thống điện hạ thế.



1. Tổng quan về cầu đấu tủ tổng MSB trong hệ thống điện

Để hiểu rõ về thiết bị này, chúng ta cần nắm bắt các thông tin nền tảng về chức năng và vị trí lắp đặt. Dưới đây là những khái niệm cốt lõi giúp kỹ sư định hình chính xác vai trò của chúng.

1.1. Khái niệm và chức năng phân phối nguồn chính

Cầu đấu tủ tổng MSB là thiết bị cơ điện chịu tải cao được thiết kế chuyên biệt để tiếp nhận nguồn điện động lực từ máy biến áp. Chức năng chính của khối đấu nối này là chia nhỏ dòng điện tổng khổng lồ thành các lộ ra phụ để cấp cho các tủ phân phối nhánh. Thay vì phải đấu nối trực tiếp các sợi cáp ngầm cỡ lớn vào thanh cái đồng rất khó khăn, việc sử dụng thiết bị trung gian này giúp quá trình thi công trở nên linh hoạt hơn. Dòng điện khi đi qua các điểm tiếp xúc cơ khí vững chắc sẽ được duy trì tính ổn định, hạn chế tối đa hiện tượng sụt áp. Nhờ đó, toàn bộ mạng lưới điện hạ thế trong nhà máy có thể vận hành trơn tru và an toàn tuyệt đối.



1.2. Vị trí lắp đặt đặc thù trong tủ Main Distribution Board

Trong cấu trúc của một tủ Main Distribution Board, các khối đấu nối thường được bố trí tại khoang đầu vào hoặc khoang xuất tuyến. Vị trí này được tính toán kỹ lưỡng để tạo không gian rộng rãi cho việc uốn cong các sợi cáp động lực có tiết diện lớn. Kỹ sư thường đặt thiết bị ở phần dưới cùng của vỏ tủ, gần với máng cáp ngầm đi lên để rút ngắn chiều dài dây dẫn. Khoảng cách từ khối đấu nối đến các aptomat tổng cũng được duy trì ở mức tối ưu nhằm giảm thiểu suy hao điện năng. Việc quy hoạch vị trí khoa học ngay từ khâu thiết kế sẽ giúp quá trình bảo trì và đo đạc sau này diễn ra thuận lợi hơn.



2. Các loại cầu đấu tủ tổng MSB phân theo cấu trúc cực điện

Dựa trên yêu cầu thực tế của sơ đồ nguyên lý, các nhà sản xuất đã phát triển nhiều biến thể khác nhau. Việc phân loại thiết bị rõ ràng sẽ giúp quá trình bóc dự toán vật tư trở nên chính xác hơn.

2.1. Cấu trúc 3 pha 3 cực (3P) cho tải động lực

Cấu trúc 3 cực là thiết kế tiêu chuẩn dành riêng cho các hệ thống tải đối xứng chỉ sử dụng 3 dây pha nóng. Các loại cầu đấu tủ tổng MSB này thường được ứng dụng để cấp nguồn trực tiếp cho các cụm động cơ công suất lớn hoặc các trạm bơm trung tâm. Mỗi cực điện tương ứng với một pha R, S, T và được ngăn cách nhau bởi các vách nhựa cách điện dày dặn. Việc sử dụng cấu trúc 3P giúp tiết kiệm đáng kể không gian bên trong vỏ tủ so với việc dùng các khối 4 cực dư thừa. Kỹ sư cần lưu ý rằng hệ thống nối đất bảo vệ cho vỏ máy vẫn phải được thực hiện thông qua một thanh đồng tiếp địa độc lập.



2.2. Cấu trúc 3 pha 4 cực (4P) tích hợp trung tính

Đối với các mạng điện hỗn hợp cần phân phối cả nguồn 3 pha và 1 pha, cấu trúc 4 cực là sự lựa chọn bắt buộc. Thiết kế này bổ sung thêm một cực thứ tư dành riêng cho dây trung tính, tạo thành mạch kín cho các thiết bị tiêu thụ điện 220V hoạt động. Trong các hệ thống mất cân bằng pha, dòng điện chạy qua cực trung tính có thể rất lớn, đòi hỏi lõi đồng tại vị trí này phải có tiết diện tương đương với các dây pha. Sự hiện diện của khối đấu nối 4P giúp kỹ sư dễ dàng phân bổ nguồn điện cho hệ thống chiếu sáng, ổ cắm và mạch điều khiển. Việc đánh dấu màu sắc rõ ràng cho từng cực sẽ ngăn chặn triệt để các sai sót khi đấu nối cáp.

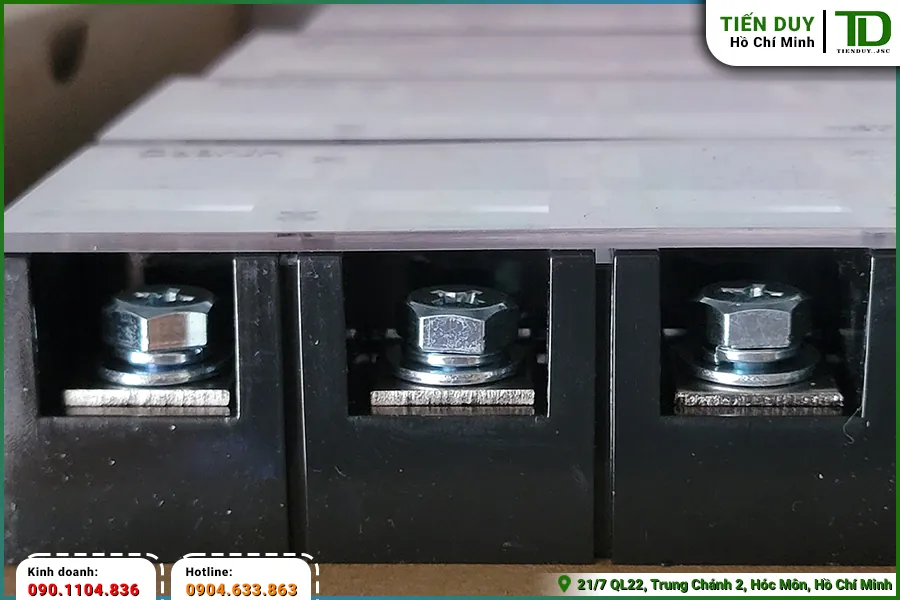

2.3. Phân loại theo phương thức siết cáp bu lông

Phương thức kết nối cáp là một tiêu chí quan trọng để đánh giá độ tin cậy của các khối đấu nối công suất lớn. Hầu hết các thiết bị chịu tải từ 200A trở lên đều sử dụng cơ cấu siết bu lông đai ốc trực tiếp xuyên qua đầu cốt kim loại. Phương pháp này tạo ra một lực ép cực kỳ mạnh mẽ, đảm bảo bề mặt tiếp xúc giữa đầu cốt và thanh đồng luôn được giữ chặt dưới mọi tác động cơ học. Một số dòng sản phẩm còn trang bị thêm vòng đệm vênh để chống lại hiện tượng nới lỏng bu lông do sự giãn nở nhiệt. Sự chắc chắn của cơ cấu cơ khí này là nền tảng để hệ thống điện vận hành an toàn trong thời gian dài.



3. Chi tiết các mã cầu đấu khối MSB chịu tải cao

Để giải quyết bài toán chịu tải khổng lồ, kỹ sư cần lựa chọn các mã sản phẩm có thông số kỹ thuật tương xứng. Dưới đây là những mã hàng tiêu biểu thường được ứng dụng trong các dự án cơ điện.

3.1. Mã sản phẩm chịu tải 200A (HFTB-2003, HFTB-2004)

Ở phân khúc tải vừa phải của tủ tổng, các mã hàng HFTB-2003 và HFTB-2004 là sự lựa chọn cực kỳ phổ biến. Với khả năng chịu dòng điện định mức lên đến 200A, thiết bị này dễ dàng gánh vác các lộ xuất tuyến cấp cho phân xưởng sản xuất quy mô nhỏ. Việc sử dụng đồng bộ các sản phẩm cầu đấu Hivero sẽ mang lại sự liền mạch và tính thẩm mỹ cao cho toàn bộ bảng điện. Lõi đồng thau dày dặn của thiết bị giúp truyền tải năng lượng một cách ổn định, không gây ra hiện tượng sụt áp trên đường dây. Kích thước nhỏ gọn của dải 200A cũng giúp kỹ sư dễ dàng bố trí nhiều khối đấu nối nằm cạnh nhau trên cùng một tấm panel.



3.2. Mã sản phẩm chịu tải 300A (HFTB-3003, HFTB-3004)

Khi bước sang phân khúc công suất lớn hơn, các mã HFTB-3003 và HFTB-3004 sẽ đảm nhận vai trò phân phối dòng điện 300A một cách an toàn. Cấu trúc cơ khí của dải sản phẩm này được gia cố đặc biệt vững chắc, đi kèm với hệ thống bu lông siết cáp cỡ lớn để tương thích với các loại đầu cốt hạng nặng. Chúng có khả năng chịu đựng các dòng ngắn mạch đột biến trong một khoảng thời gian ngắn trước khi aptomat tổng kịp tác động ngắt mạch. Sự bền bỉ của khối đấu nối 300A giúp duy trì hoạt động liên tục cho các dây chuyền sản xuất trọng điểm. Để tìm hiểu sâu hơn về đặc tính kỹ thuật của phân khúc này, quý khách có thể tham khảo thêm bài viết chi tiết dưới đây.

>>> Xem thêm: Domino 300A Hivero chuyên dùng cho hệ thống tủ điện công suất lớn



3.3. Mã sản phẩm siêu tải 400A (HFTB-4003, HFTB-4004)

Đối với các trạm phân phối điện quy mô lớn, mã hàng HFTB-4003 và HFTB-4004 với sức chịu tải 400A là giải pháp hoàn hảo nhất. Các khối đấu nối siêu tải này sở hữu kích thước đồ sộ, được thiết kế để tiếp nhận trực tiếp các tuyến cáp ngầm có tiết diện lên đến hàng trăm milimet vuông. Bề mặt tiếp xúc của thanh đồng được phay phẳng tuyệt đối, đảm bảo truyền tải trọn vẹn nguồn năng lượng khổng lồ mà không sinh ra nhiệt lượng dư thừa. Việc ứng dụng cầu đấu khối MSB ở dải công suất này đòi hỏi kỹ sư phải tính toán rất kỹ lưỡng về bán kính uốn cong của cáp. Sự hiện diện của các mã 400A đã góp phần định hình nên cấu trúc vững chắc của các tủ điện tổng hiện đại.



3.4. Tầm quan trọng của vách ngăn cách điện đi kèm

Một cụm đấu nối công suất lớn không thể thiếu sự góp mặt của các vách ngăn cách điện bằng nhựa đúc liền. Các vách ngăn này được thiết kế nhô cao hơn hẳn so với bề mặt cực điện, tạo ra một rào cản vật lý vững chắc giữa các pha R, S, T. Chức năng chính của chúng là kéo dài khoảng cách rò điện trên bề mặt, ngăn chặn triệt để hiện tượng phóng hồ quang khi có xung điện áp đột biến. Trong môi trường công nghiệp nhiều bụi bẩn, vách ngăn còn giúp hạn chế sự tích tụ của các hạt kim loại dẫn điện. Sự cẩn trọng trong thiết kế cơ khí này mang lại một hệ thống truyền tải điện an toàn tuyệt đối.

Nếu quý khách có nhu cầu tư vấn kỹ thuật chuyên sâu hoặc cập nhật báo giá sỉ cho các dự án lắp ráp, vui lòng liên hệ Tiến Duy qua hotline 0904.633.863 (Mr. Ninh) để được hỗ trợ nhanh chóng nhất.



4. Đặc điểm cấu tạo của cầu đấu công suất lớn

Sự bền bỉ của thiết bị phụ thuộc hoàn toàn vào chất lượng vật liệu chế tạo. Dưới đây là những đặc tính cấu tạo làm nên sức mạnh của các khối đấu nối này.

4.1. Lõi đồng thau nguyên khối và tiết diện truyền tải

Trái tim của mọi khối đấu nối chính là thanh dẫn điện bằng đồng thau được gia công nguyên khối với độ tinh khiết cao. Kích thước của thanh đồng tỷ lệ thuận với dòng điện định mức, tạo ra một tiết diện truyền tải cực kỳ rộng rãi để giảm thiểu điện trở nội tại. Các lỗ bắt bu lông được taro ren chính xác, giúp ngàm kẹp ôm trọn lấy đầu cốt cáp điện mà không làm đứt gãy các sợi đồng. Việc sử dụng các loại cầu đấu Hivero chính hãng sẽ đảm bảo lõi kim loại không bị cong vênh khi kỹ sư dùng cờ le lực siết chặt. Chất lượng lõi đồng chính là yếu tố quyết định đến hiệu suất truyền tải năng lượng của toàn bộ dự án.



4.2. Vật liệu vỏ nhựa chịu nhiệt và chống cháy

Toàn bộ phần đế của cầu đấu công suất lớn được đúc từ nhựa polycarbonate hoặc các hợp chất polymer chống cháy cấp độ cao. Vật liệu này sở hữu đặc tính cách điện tuyệt vời, ngăn chặn dòng điện rò rỉ giữa các pha ngay cả trong môi trường có độ ẩm cao. Hơn thế nữa, khả năng chịu nhiệt độ cao giúp khối nhựa không bị biến dạng hay nóng chảy khi lõi đồng bên trong phát nhiệt do tải nặng. Đặc tính tự dập tắt lửa của vật liệu cũng góp phần giảm thiểu nguy cơ hỏa hoạn lây lan trong tủ điện. Bề mặt nhựa nhẵn bóng còn hạn chế sự bám đính của bụi bẩn, duy trì khoảng cách rò điện an toàn theo thời gian.



5. Hướng dẫn lựa chọn cầu đấu tủ tổng MSB chuẩn kỹ thuật

Để hệ thống vận hành an toàn và tiết kiệm chi phí, việc chọn đúng mã hàng là một kỹ năng bắt buộc. Dưới đây là các bước hướng dẫn lựa chọn thiết bị dựa trên thông số tải thực tế.

5.1. Tính toán dòng điện tổng và hệ số dự phòng

Tiêu chí tiên quyết khi chọn cầu đấu tủ tổng MSB là dòng điện định mức của thiết bị phải lớn hơn dòng điện làm việc cực đại của tải. Kỹ sư cần tính toán thêm hệ số dự phòng khoảng 20% đến 30% để đối phó với các trường hợp quá tải ngắn hạn hoặc sự gia tăng nhiệt độ môi trường. Nếu chọn thiết bị có dòng định mức quá sát với tải thực tế, lõi đồng sẽ liên tục làm việc trong trạng thái phát nhiệt. Tình trạng này kéo dài sẽ làm lão hóa lớp vỏ nhựa cách điện, gây ra những sự cố chập cháy nghiêm trọng. Sự cẩn trọng trong khâu tính toán dòng tải sẽ quyết định trực tiếp đến tuổi thọ của toàn bộ bảng điện.



5.2. Lựa chọn theo tiết diện cáp ngầm đầu vào

Mỗi mã hàng đều được nhà sản xuất quy định rõ ràng về dải tiết diện dây cáp tối đa có thể tương thích. Việc cố tình nhét một đầu cốt quá lớn vào khoảng cách vách ngăn hẹp sẽ khiến bu lông không thể siết chặt xuống thanh đồng. Ngược lại, nếu dùng đầu cốt quá nhỏ cho khối đấu nối lớn, bề mặt tiếp xúc sẽ bị hạn chế, sinh ra nhiệt lượng dư thừa. Kỹ sư cần đối chiếu cẩn thận giữa bản vẽ thiết kế cáp ngầm và thông số kích thước của thiết bị để đảm bảo sự tương thích tuyệt đối về mặt cơ khí. Sự lựa chọn vật tư chuẩn xác sẽ giúp quá trình thi công diễn ra nhanh chóng và thuận lợi.



5.3. Đánh giá khả năng chịu dòng ngắn mạch

Trong các tủ điện tổng, dòng điện ngắn mạch có thể đạt tới hàng chục kiloampe chỉ trong vài mili giây. Khối đấu nối phải có đủ độ bền cơ học và nhiệt học để chịu đựng cú sốc này trước khi thiết bị bảo vệ kịp cắt mạch. Các thông số cần xem xét kỹ lưỡng bao gồm:

• Khả năng chịu dòng ngắn mạch đỉnh trong thời gian chớp nhoáng.
• Khả năng chịu dòng ngắn mạch nhiệt trong vòng một giây.
• Độ bền điện môi của lớp vỏ nhựa dưới tác động của điện áp xung.

Việc đọc hiểu chính xác các thông số này trên catalogue sẽ giúp người thiết kế đưa ra quyết định an toàn nhất. Đây là ranh giới phân biệt giữa một hệ thống điện chuyên nghiệp và một hệ thống tiềm ẩn rủi ro.

6. Tiêu chuẩn lắp ráp và nghiệm thu an toàn cơ điện

Thi công hệ thống điện động lực luôn tiềm ẩn những rủi ro nghiêm trọng về an toàn lao động và cháy nổ. Do đó, quá trình lắp đặt cầu đấu tủ tổng MSB phải tuân thủ nghiêm ngặt các quy chuẩn kỹ thuật quốc gia. Một trong những yêu cầu bắt buộc là phải sử dụng kìm ép cốt thủy lực để bấm các đầu cốt cáp nguồn tiết diện lớn. Lực ép thủy lực sẽ tạo ra một khối kim loại đặc chắc giữa sợi cáp và đầu cốt, triệt tiêu hoàn toàn các bọt khí bên trong. Nếu bấm cốt bằng tay không đủ lực, điện trở tiếp xúc sẽ tăng cao, gây phát nhiệt và làm hỏng thiết bị.

Sau khi đưa đầu cốt vào các cực điện, kỹ sư phải sử dụng cờ le lực để siết bu lông theo đúng thông số mà nhà sản xuất khuyến cáo. Việc siết quá lỏng sẽ gây ra hiện tượng phóng hồ quang, trong khi siết quá chặt có thể làm nứt vỡ phần đế nhựa của khối đấu nối. Để đảm bảo an toàn lâu dài, người thợ nên sử dụng thêm bút lông đánh dấu vạch ngang qua đầu bu lông và thanh đồng sau khi đã siết đủ lực. Vạch đánh dấu này giúp nhân viên bảo trì dễ dàng phát hiện bằng mắt thường nếu bu lông bị nới lỏng do rung động. Những thao tác nhỏ này lại mang ý nghĩa sống còn đối với sự ổn định của tủ điện.

Bước cuối cùng trước khi đóng điện là thực hiện các bài đo đạc kiểm tra cách điện bằng đồng hồ Megaohm chuyên dụng. Kỹ sư cần đo điện trở cách điện giữa các pha với nhau và giữa từng pha với vỏ tủ kim loại đã nối đất. Giá trị điện trở thu được phải đạt mức an toàn theo quy định để chứng minh lớp vỏ nhựa không bị tổn thương trong quá trình thi công. Đồng thời, tấm nắp che bảo vệ trong suốt phải được lắp đặt hoàn chỉnh và gài khóa chắc chắn. Sự cẩn trọng trong từng khâu nghiệm thu sẽ mang lại một hệ thống điện động lực vận hành bền bỉ cùng năm tháng.

Để duy trì hiệu suất truyền tải, công tác bảo dưỡng định kỳ cần tập trung vào các hạng mục sau:

• Vệ sinh sạch sẽ bụi bẩn công nghiệp bám trên bề mặt vách ngăn cách điện.
• Dùng camera nhiệt quét qua các điểm siết cáp để phát hiện sớm hiện tượng phát nhiệt cục bộ.
• Kiểm tra lại lực siết của toàn bộ bu lông đai ốc bằng cờ le lực chuyên dụng.
• Rà soát tình trạng nguyên vẹn của tấm nắp che bảo vệ chống chạm chập.
