Hộp chia dây Chaer là giải pháp cơ điện hiện đại nhằm thay thế hoàn toàn các phương pháp nối cáp truyền thống như xoắn dây, quấn băng keo hay dùng domino trần. Nhờ cấu tạo lõi đồng thau nguyên khối, vỏ nhựa PA66 chống cháy và cơ cấu ép cáp bằng bu-lông lục giác, thiết bị giúp triệt tiêu rủi ro gia tăng điện trở tiếp xúc và loại bỏ hồ quang điện. Việc chuyển đổi sang hộp chia dây Chaer đảm bảo độ bền cơ học cho điểm nối, tối ưu không gian máng cáp và nâng cao an toàn vận hành cho toàn bộ hệ thống tủ điện.



1. Giới thiệu chung về hộp chia dây Chaer trong tủ điện công nghiệp

Trong quá trình thiết kế và lắp ráp hệ thống tủ bảng điện, việc tổ chức sơ đồ chạy cáp đóng vai trò quyết định đến tính an toàn và khả năng bảo trì sau này. Sự chuyển dịch từ các phương pháp thủ công sang sử dụng linh kiện cơ khí tiêu chuẩn đang là xu hướng bắt buộc đối với các nhà xưởng hiện đại.

1.1. Khái niệm về thiết bị phân nhánh cáp động lực

Hộp chia dây Chaer là một khối linh kiện cơ điện được thiết kế chuyên biệt để tiếp nhận một nguồn cáp động lực có tiết diện lớn và phân tách thành nhiều nhánh cáp phụ gọn gàng. Thiết bị này hoạt động như một trạm trung chuyển điện năng quy mô nhỏ ngay bên trong khoang tủ điện. Việc sử dụng khối phân phối nguyên khối giúp loại bỏ sự phụ thuộc vào các kỹ thuật đấu nối thủ công vốn chứa đựng nhiều biến số về tay nghề thợ thi công.

Sự xuất hiện của các khối phân phối này đã định hình lại cách thức các kỹ sư quy hoạch sơ đồ nguyên lý cho mạch hạ thế. Thay vì tạo ra các điểm rẽ nhánh lơ lửng giữa không gian máng cáp, mọi đường truyền tải đều được quy tụ về một nền tảng vật lý cố định và vững chãi. Để rà soát đầy đủ các mức công suất và cấu hình pha điện tương thích với từng dự án, bộ phận thiết kế có thể tham khảo trực tiếp danh mục Các sản phẩm Chaer nhằm lựa chọn mã hàng tối ưu nhất.



1.2. Tiêu chuẩn hóa sơ đồ mạng lưới hạ thế hiện đại

Mạng lưới điện công nghiệp ngày nay đòi hỏi mức độ ổn định và an toàn cực kỳ khắt khe để phục vụ các dây chuyền sản xuất tự động hóa. Việc áp dụng các chuẩn mực cơ khí hóa vào từng điểm nối nhỏ nhất là điều kiện tiên quyết để hệ thống vượt qua các bài kiểm định chất lượng quốc tế. Thiết bị chia cáp chuẩn hóa ra đời để đáp ứng chính xác nhu cầu này, mang lại một kết cấu liền mạch, an toàn và dễ dàng quản lý cho toàn bộ vòng đời của công trình cơ điện.



2. Đặc điểm cấu tạo cốt lõi của hộp chia dây Chaer

Hiểu rõ bản chất vật liệu cấu thành sẽ giúp người vận hành lý giải được vì sao thiết bị này lại mang lại hiệu quả truyền dẫn cao hơn hẳn so với các phương pháp cũ. Cấu trúc nguyên khối là chìa khóa giải quyết bài toán sụt áp.

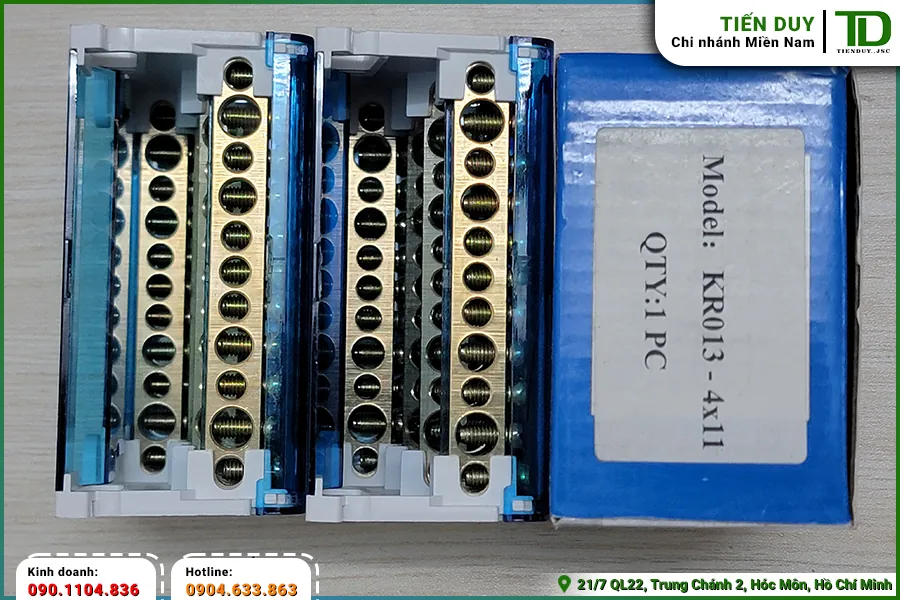

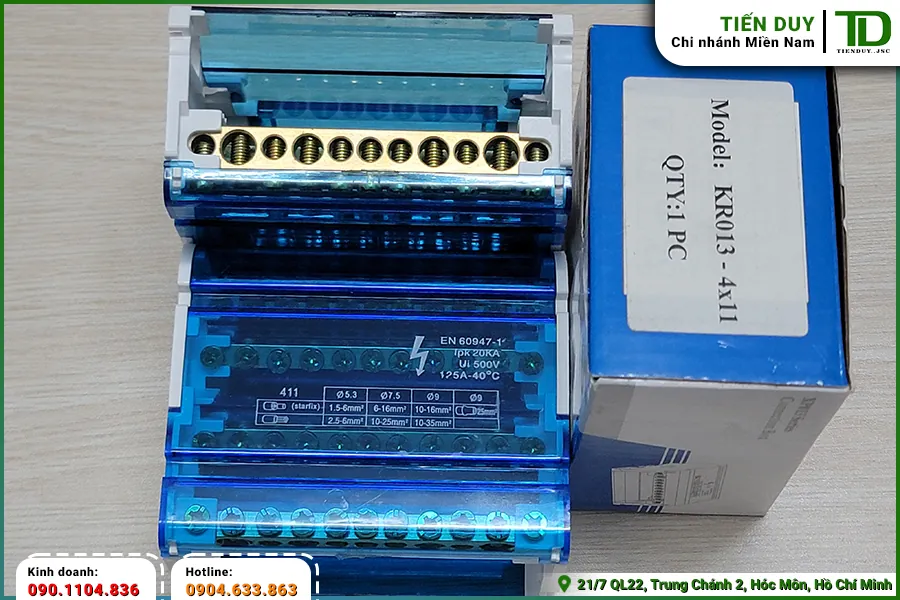

2.1. Lõi đồng thau dẫn điện nguyên khối

Phần lõi đảm nhận nhiệm vụ truyền tải dòng điện của thiết bị được đúc từ một khối hợp kim đồng thau đặc. Khác với việc chắp vá nhiều đoạn kim loại rời rạc, khối đồng nguyên khối này cung cấp một đường dẫn electron liền mạch, không có bất kỳ ranh giới tiếp xúc ẩn nào bên trong. Vật liệu đồng thau vừa đảm bảo độ dẫn điện xuất sắc, vừa sở hữu độ cứng cơ học cần thiết để chống lại sự biến dạng khi chịu áp lực siết cáp.

Bề mặt của khối dẫn điện thường được xử lý mạ bảo vệ để chống lại quá trình oxy hóa tự nhiên trong môi trường độ ẩm cao. Các lỗ luồn cáp được gia công CNC với khoảng cách và đường kính cực kỳ chính xác, đảm bảo phần vách kim loại giữa các lỗ luôn đủ dày để chịu tải nhiệt mà không bị nứt gãy. Sự liền mạch trong cấu trúc vật lý này giúp giảm thiểu tối đa điện trở nội sinh của chính thiết bị khi mang tải định mức.



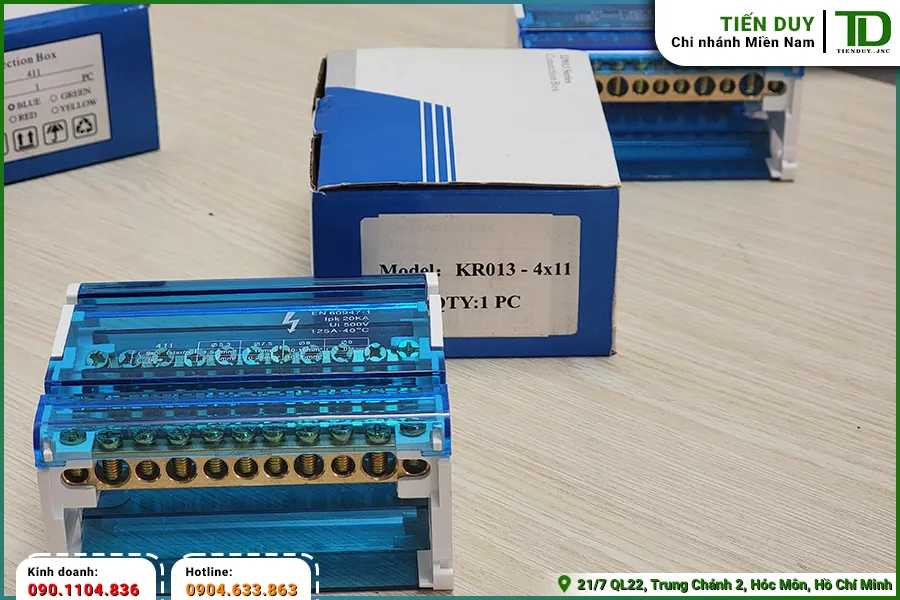

2.2. Lớp vỏ nhựa PA66 cách điện và chống cháy

Bao bọc bên ngoài khối kim loại mang điện là một lớp vỏ bảo vệ được chế tạo từ nhựa kỹ thuật PA66 (Polyamide). Vật liệu này nổi bật với khả năng cách điện cao và đặc tính chống cháy lan đạt chuẩn công nghiệp. Khi có sự cố ngắn mạch gây phát sinh nhiệt lượng đột biến, vỏ nhựa PA66 sẽ không bị nóng chảy ngay lập tức và có khả năng tự dập lửa, ngăn chặn sự cháy lan sang các thiết bị điều khiển lân cận bên trong khoang tủ điện. Nửa trên của vỏ thường có thiết kế nắp gập bán trong suốt, hỗ trợ việc quan sát tình trạng mối nối bên trong mà không cần phải tháo rời toàn bộ cụm linh kiện.



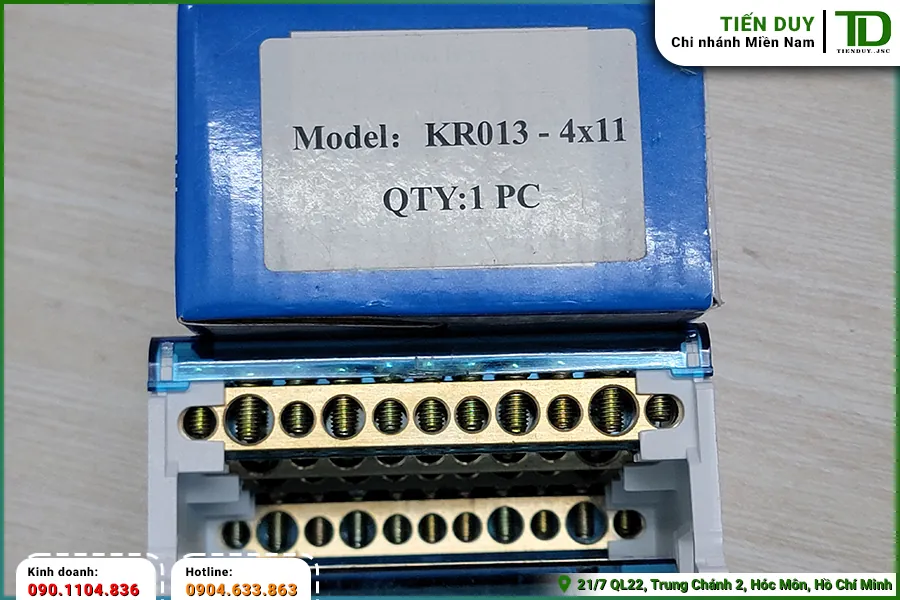

2.3. Hệ thống lỗ luồn cáp và bu-lông lục giác

Cơ cấu giữ cáp của hộp chia dây Chaer hoạt động dựa trên hệ thống bu-lông ép cáp có đầu vặn chìm hình lục giác. Bu-lông được chế tạo từ thép cường lực mạ kẽm, mặt đáy ép cáp được vát phẳng để phân bổ đều lực nén lên các sợi đồng mềm. Thiết kế này khác biệt hoàn toàn với các loại ốc vít đầu nhọn thông thường, giúp kẹp chặt bó cáp vào thành lõi đồng mà không làm cắt đứt hoặc làm tổn thương cấu trúc phân tử của dây dẫn.



3. Những rủi ro kỹ thuật từ cách đấu nối truyền thống thay vì dùng hộp chia dây Chaer

Trước khi các khối phân phối chuẩn ra đời, thợ điện thường sử dụng các biện pháp thủ công để rẽ nhánh cáp. Những phương pháp này tuy tiết kiệm chi phí vật tư ban đầu nhưng lại để lại những hậu quả nặng nề về lâu dài.

3.1. Hiện tượng tăng điện trở tiếp xúc do xoắn cáp thủ công

Kỹ thuật lột vỏ hai sợi cáp và dùng kìm xoắn vặn chúng lại với nhau là cách làm phổ biến nhất nhưng cũng chứa đựng nhiều rủi ro nhất. Khi các sợi đồng bị vặn xoắn cưỡng bức, diện tích tiếp xúc thực tế giữa chúng rất nhỏ và không đồng đều. Các khe hở không khí siêu nhỏ tồn tại giữa các vòng xoắn sẽ tạo ra trở kháng cực lớn. Khi dòng điện tải chạy qua, trở kháng này lập tức biến đổi điện năng thành nhiệt năng, làm nung nóng toàn bộ điểm nối.

Theo thời gian, lượng nhiệt phát sinh liên tục sẽ làm cho bản thân các sợi đồng bị oxy hóa đen và giảm tiết diện truyền dẫn. Tình trạng phát nhiệt cục bộ này chính là nguyên nhân hàng đầu gây ra hiện tượng chảy nhựa lớp vỏ cách điện PVC, dẫn đến chạm chập pha lửa vào vỏ tủ kim loại gây giật điện hoặc gây hỏa hoạn nghiêm trọng cho nhà xưởng.



3.2. Lão hóa lớp băng keo cách điện theo thời gian

Để bảo vệ phần cáp xoắn hở, thợ thi công thường quấn nhiều lớp băng keo điện bọc lại. Tuy nhiên, băng keo điện chỉ có tuổi thọ giới hạn và rất nhạy cảm với sự biến thiên nhiệt độ. Trong môi trường tủ điện công nghiệp hoạt động liên tục, lớp keo dán sẽ nhanh chóng bị khô, giòn và mất đi độ bám dính. Lực đẩy từ sự giãn nở nhiệt của lõi đồng bên trong sẽ làm bung lớp băng keo, phơi bày các điểm mang điện tích ra ngoài không khí.



3.3. Nguy cơ phóng hồ quang tại các cụm domino trần

Một phương pháp khác là sử dụng các dãy domino (cầu đấu) nhựa trần có gắn vít ép. Dù thẩm mỹ hơn việc xoắn dây, nhưng các domino trần này lại có khuyết điểm là phơi bày toàn bộ mặt vít kim loại và phần đồng của đầu cáp ra môi trường. Ở các trạm biến áp có độ ẩm cao hoặc nhiều bụi kim loại, khoảng cách không khí giữa các pha trên domino rất dễ bị phá vỡ, dẫn đến hiện tượng phóng hồ quang điện vầng quang đánh thủng giữa các pha với nhau.



3.4. Tình trạng đứt gãy sợi cáp khi siết ốc lồng trực tiếp

Các loại cầu đấu đời cũ thường sử dụng ốc siết trực tiếp xuống lõi cáp mà không có lá chắn bảo vệ. Khi thợ điện dùng tuốc nơ vít vặn chặt để cố định dây, đầu nhọn của ốc sẽ nghiến đứt một tỷ lệ lớn các sợi đồng con trong bó cáp mềm nhiều sợi. Việc suy giảm số lượng sợi dẫn điện này đồng nghĩa với việc tiết diện chịu tải thực tế của cáp bị giảm sút nghiêm trọng, gây ra tình trạng quá tải giả tạo ngay tại điểm đấu nối dù dòng điện tổng vẫn nằm trong giới hạn an toàn.

Để nhận hỗ trợ tư vấn thông số kỹ thuật chi tiết nhằm chuyển đổi từ hệ thống đấu nối cũ sang chuẩn cơ khí mới, quý đối tác vui lòng liên hệ phòng kinh doanh Tiến Duy qua hotline 0904.633.863 (Mr. Ninh). Đội ngũ chuyên môn sẽ cung cấp bảng đối chiếu mã hàng và báo giá vật tư chiết khấu tốt nhất cho dự án của quý khách.



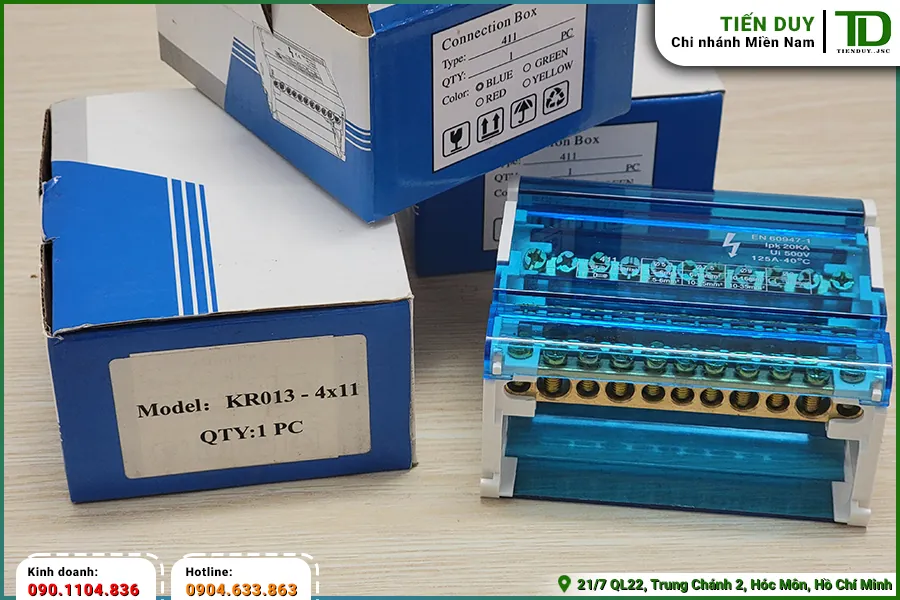

4. Vì sao nên dùng hộp chia dây Chaer thay cho cách đấu nối truyền thống?

Sự thay thế các phương pháp cũ bằng linh kiện chuyên dụng không chỉ là việc nâng cấp về mặt thẩm mỹ, mà là một bước nhảy vọt về độ tin cậy và an toàn điện học. Phần nội dung dưới đây phân tích sâu hơn những giá trị kỹ thuật cốt lõi mà thiết bị này mang lại.

4.1. Đảm bảo độ bám giữ cơ học trước rung chấn công nghiệp

Trong môi trường nhà máy, các tủ điện điều khiển luôn phải chịu sự tác động liên tục từ độ rung động của các hệ thống động cơ, máy nén khí hay máy biến áp công suất lớn. Các mối nối bằng băng keo hay xoắn tay rất dễ bị lỏng lẻo sau một thời gian ngắn dưới tác động của ngoại lực này. Hộp chia dây Chaer giải quyết vấn đề bằng cơ cấu ép cáp sâu bên trong lỗ trụ kim loại. Khi bu-lông lục giác được siết đúng lực mô-men xoắn, bó cáp sẽ bị ép dẹt và lấp đầy toàn bộ không gian lỗ cắm, tạo ra một khối liên kết cơ học cứng vững cực kỳ khó bị tuột.

Sự kẹp chặt này duy trì áp lực không đổi lên lõi đồng trong suốt nhiều năm vận hành. Thử nghiệm thực tế cho thấy, ngay cả khi dùng lực kéo mạnh bằng tay, cáp vẫn không thể rút ra khỏi khối đồng nếu bu-lông chưa được nới lỏng. Yếu tố này loại trừ hoàn toàn rủi ro cáp bị bung rớt chạm vào vách kim loại hoặc rớt sang chân cực pha khác khi hệ thống máy móc vận hành rung lắc mạnh.



4.2. Tối ưu hóa diện tích lắp đặt trên thanh ray tủ điện

Không gian bên trong tủ điện phân phối luôn là bài toán đau đầu đối với các kỹ sư thiết kế. Việc sử dụng các phương pháp cũ buộc thợ phải chừa ra những khoảng không gian lơ lửng lớn để chứa các cuộn cáp quấn băng keo, làm lãng phí diện tích và gây cản trở luồng gió làm mát thiết bị. Tương tự, nếu dùng cầu đấu rời ghép lại bằng thanh lược đồng, diện tích chiếm dụng trên thanh ray Din-rail sẽ bị kéo dài một cách không cần thiết, làm tăng kích thước tổng thể của khung vỏ tủ.

Với cấu trúc nguyên khối, thiết bị phân phối Chaer thu gọn toàn bộ từ 4 đến 15 điểm rẽ nhánh vào một không gian vỏ hộp duy nhất, cực kỳ gọn gàng và ngăn nắp. Thiết kế thông minh này cho phép tận dụng tối đa chiều sâu của không gian khoang tủ, giải phóng bề mặt thanh ray để lắp đặt thêm các khối aptomat nhánh hoặc rơ-le phụ trợ khác. Kích thước tủ điện MCC nhờ đó có thể được thu nhỏ lại, giảm thiểu chi phí gia công vỏ kim loại cho chủ đầu tư.



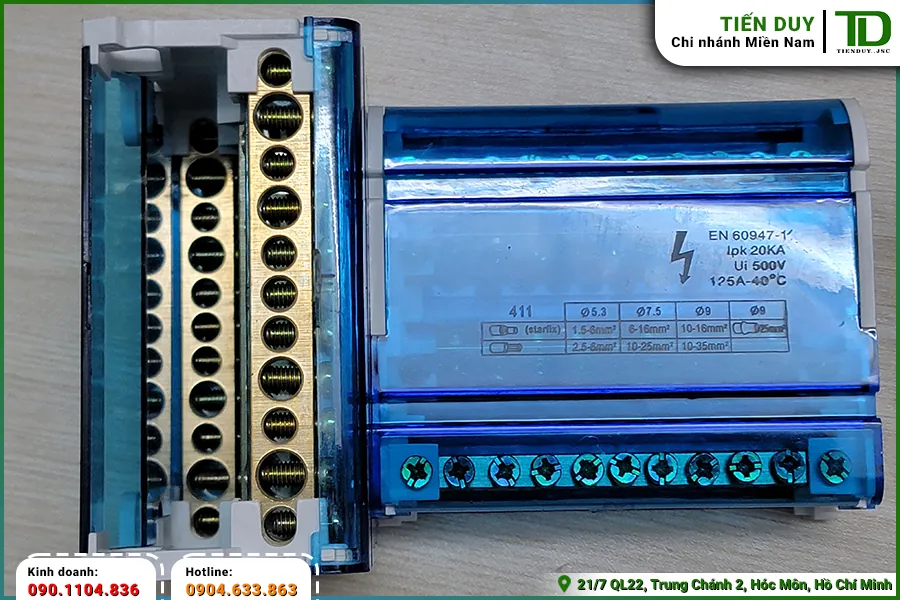

4.3. Loại trừ hoàn toàn nguy cơ chạm chập giữa các pha

An toàn cách điện là ưu điểm vượt trội không thể chối cãi khi so sánh hộp chia dây Chaer với các loại cầu đấu trần. Thiết kế của hộp chia bao gồm các vách ngăn nhựa PA66 dựng cao xung quanh mỗi điểm bắt cáp và xung quanh toàn bộ khối kim loại mang điện. Khoảng cách rò điện (creepage distance) được mở rộng tối đa, đảm bảo hiện tượng phóng điện không thể xảy ra ngay cả khi có hiện tượng quá áp đột biến do sét lan truyền.

Bên cạnh đó, cấu trúc nắp gập che chắn toàn bộ bề mặt thiết bị giúp bảo vệ hệ thống khỏi sự xâm nhập của các vật thể lạ. Các sự cố thường gặp như thợ thao tác vô tình làm rơi tua-vít vắt ngang qua các pha, hay chuột, thằn lằn chui vào tủ điện gây ngắn mạch đều bị vô hiệu hóa hoàn toàn. Người vận hành có thể tự tin mở cửa tủ kiểm tra thông số thiết bị mà không lo sợ rủi ro chạm tay trực tiếp vào điểm mang điện.



4.4. Duy trì sự ổn định nhiệt học ở chế độ đầy tải

Sự phân bổ nhiệt năng đồng đều là đặc tính chỉ có ở các khối dẫn điện nguyên khối. Khi một nhánh cáp phụ tải kéo dòng điện lớn sinh ra nhiệt, lượng nhiệt đó sẽ ngay lập tức được truyền vào khối đồng thau khổng lồ của hộp chia dây Chaer. Khối kim loại này hoạt động như một bộ tản nhiệt (heatsink) cỡ lớn, hấp thụ và phân tán nhanh chóng sức nóng ra môi trường xung quanh, giúp nhiệt độ tại điểm tiếp xúc cáp luôn giữ ở ngưỡng an toàn.

Ngược lại, ở phương pháp nối dây thủ công, nhiệt lượng không có đường thoát sẽ tập trung cục bộ tại vết xoắn, nhanh chóng làm suy giảm đặc tính của lõi cáp. Nhờ khả năng quản lý nhiệt lượng thông minh, thiết bị chia cáp chuyên dụng cho phép hệ thống tủ động lực vận hành ở cường độ cao trong thời gian dài mà không gặp phải tình trạng sụt áp đường dây hay nhảy aptomat bảo vệ do nhiệt.



5. Hiệu quả vận hành lâu dài khi ứng dụng hộp chia dây Chaer

Giá trị của một linh kiện chuẩn không chỉ nằm ở lúc lắp ráp ban đầu, mà còn thể hiện rõ nét qua quá trình vận hành và duy tu bảo dưỡng kéo dài nhiều thập kỷ của nhà máy.

5.1. Dễ dàng kiểm tra và đo lường thông mạch định kỳ

Trong quá trình bảo trì hàng năm, việc dùng đồng hồ vạn năng hoặc ampe kìm để đo lường thông số từng nhánh cáp là công việc bắt buộc. Với các cuộn băng keo nối tay, kỹ thuật viên không thể can thiệp đo đạc mà không bóc tách lớp keo rườm rà. Hộp chia dây Chaer giải quyết triệt để sự bất tiện này nhờ nắp mở trong suốt và thiết kế từng khe cáp tách biệt. Người thợ chỉ cần mở nắp đậy, chạm que đo vào đầu bu-lông hoặc kẹp ampe kìm vào đường cáp rẽ nhánh là có thể lấy được dữ liệu dòng điện một cách an toàn và cực kỳ nhanh chóng.



5.2. Đồng bộ hóa sơ đồ đi dây theo tiêu chuẩn quốc tế

Thiết bị phân phối cáp giúp các điểm rẽ nhánh được quy tụ thành các hàng lối thẳng tắp, vuông vức dọc theo hệ thống máng nhựa. Việc ứng dụng thêm các thẻ tên (name tag) cài trực tiếp trên nắp hộp chia cho phép nhận diện rõ ràng nguồn gốc và đích đến của từng lộ cáp. Sơ đồ đi dây thực tế nhờ đó khớp hoàn toàn với bản vẽ thiết kế nguyên lý trên giấy. Khi có sự cố lỗi mạch xảy ra, nhân viên bảo trì có thể dò tuyến cáp và khoanh vùng sự cố một cách trực quan, giảm thiểu thời gian ngưng trệ sản xuất của phân xưởng.



5.3. Khả năng mở rộng phụ tải linh hoạt trong tương lai

Khi nhà máy có nhu cầu lắp đặt thêm các máy móc mới, việc câu thêm nguồn điện từ hệ thống tủ điện cũ là điều không tránh khỏi. Nếu hệ thống cũ sử dụng phương pháp xoắn cáp, người thợ sẽ phải cắt điện toàn bộ, tháo tung mớ băng keo dính bết để nhồi nhét thêm dây mới vào cụm xoắn, gây mất an toàn và ảnh hưởng đến kết cấu cáp cũ. Với khối chia cáp nguyên khối, kỹ thuật viên chỉ việc đút cáp nhánh mới vào các lỗ Output còn trống dự phòng trên khối đồng và siết chặt lục giác là hoàn tất việc trích xuất nguồn, không hề tác động hay làm gián đoạn các nhánh tải đang vận hành bên cạnh.

6. Yêu cầu kỹ thuật khi chuyển đổi sang dùng hộp chia dây Chaer

Để tối đa hóa lợi ích cơ học mà thiết bị mang lại, kỹ thuật thao tác của người thợ phải tuân thủ nghiêm ngặt các quy định an toàn. Công đoạn đầu tiên là tuốt vỏ cáp điện phải đạt được chiều dài chính xác, tương đương với độ sâu của lỗ cắm. Việc tuốt quá ngắn sẽ khiến lớp vỏ cách điện bị kẹp dưới mũi bu-lông làm gián đoạn dòng điện, trong khi tuốt quá dài sẽ làm lộ phần lõi đồng mang điện áp ra bên ngoài vỏ hộp nhựa, tiềm ẩn nguy cơ phóng điện ra vỉ tủ kim loại.

Đối với dòng cáp điện lõi mềm nhiều sợi, bắt buộc phải sử dụng thêm phụ kiện cos rỗng bọc lại phần lõi đồng hở trước khi đưa vào lỗ của hộp chia. Các đầu cos rỗng này sẽ được bấm chặt bằng kìm cơ, tạo thành một khối trụ kim loại cứng cáp. Lớp áo bảo vệ này sẽ chịu trực tiếp lực ma sát và lực đè nén từ mũi bu-lông lục giác, bảo vệ nguyên vẹn cấu trúc của hàng trăm sợi đồng nhỏ mỏng manh bên trong không bị đứt gãy trong suốt quá trình vặn siết ốc.

Cuối cùng, lực siết bu-lông phải được thực hiện bằng dụng cụ tay vặn lục giác hoặc cờ-lê lực chuyên dụng nhằm đạt được thông số mô-men xoắn (Torque) chuẩn do nhà sản xuất khuyến nghị. Siết lực chưa tới sẽ tạo ra điểm tiếp xúc lỏng lẻo gây phóng điện hồ quang, nhưng nếu dùng công cụ trợ lực siết quá mạnh bạo sẽ làm cháy ren của khối đồng thau, gây hỏng vĩnh viễn thiết bị. Công tác kiểm tra lực siết định kỳ nên được đưa vào quy trình bảo dưỡng chuẩn nhằm đối phó với hiện tượng nới lỏng cơ học tự nhiên do rung động.
