Chặn sắt Hivero (mã ATB-SN10 và ATB-SN15) là thiết bị cơ khí chuyên dụng để khóa chặt dải domino trên thanh ray. Thiết bị này được ưu tiên sử dụng thay thế chặn nhựa trong các môi trường có độ rung lắc mạnh hoặc nhiệt độ cao tại các khu công nghiệp thuộc TP.HCM. Chặn sắt nhỏ ATB-SN10 thường ứng dụng cho mạch điều khiển không gian hẹp, trong khi chặn sắt lớn ATB-SN15 chịu lực ép tốt cho cáp động lực công suất cao, đảm bảo tính ổn định tuyệt đối cho hệ thống điện.



1. Giới thiệu thông tin cơ bản về chặn sắt Hivero

Dòng sản phẩm chặn sắt Hivero là phụ kiện cơ khí quan trọng giúp cố định các dải domino trên thanh ray trong tủ bảng điện. Thiết bị này đảm bảo sự vững chắc cho toàn bộ hệ thống kết nối trước các tác động vật lý từ bên ngoài.

1.1. Nhận diện hình dáng và vật liệu chế tạo

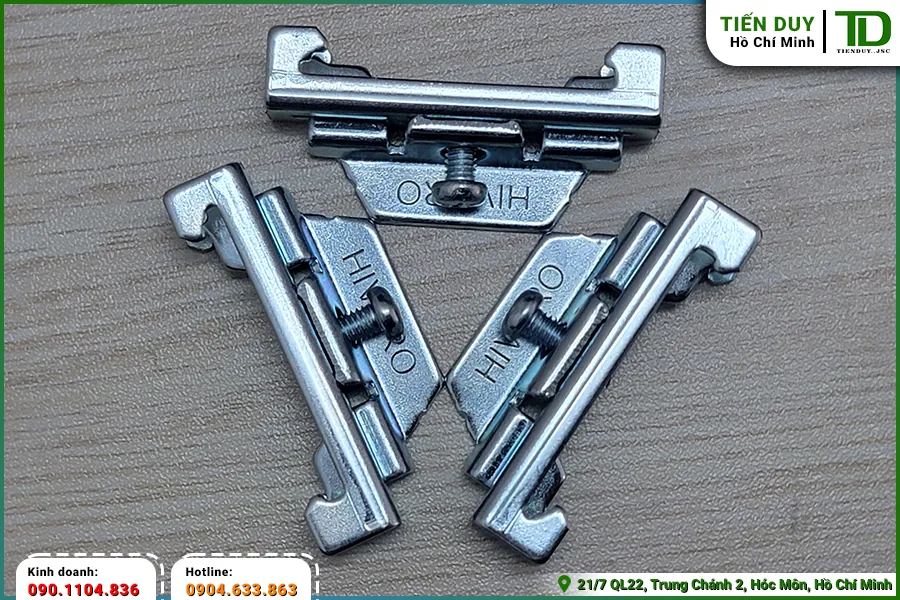

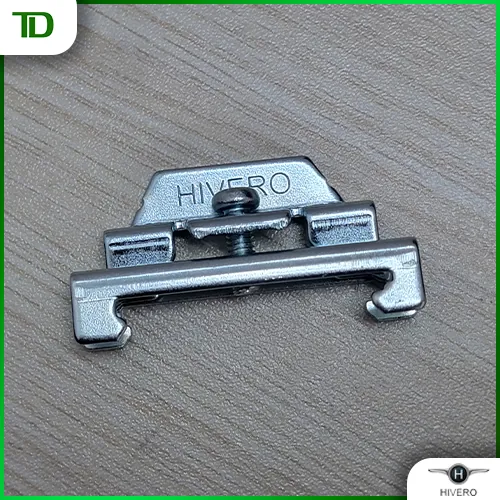

Chặn sắt được gia công từ thép cường độ cao với thiết kế hình khối chữ U đặc trưng ôm sát vào biên dạng của thanh ray nhôm. Bề mặt kim loại được mạ một lớp kẽm sáng bóng nhằm chống lại quá trình oxy hóa khi hoạt động trong môi trường công nghiệp. Kích thước của thiết bị được tinh chỉnh nhỏ gọn nhưng vẫn đảm bảo độ dày cần thiết để chịu được lực ép lớn từ hai phía. Người dùng có thể dễ dàng nhận biết sản phẩm chặn sắt domino này thông qua độ nặng và sự cứng cáp khi cầm trên tay so với các loại chặn bằng nhựa thông thường. Sự hoàn thiện cơ khí sắc nét giúp phụ kiện này không có các gờ sắc nhọn gây trầy xước cáp điện trong quá trình thi công.



1.2. Cơ cấu ốc siết và ngàm kẹp thanh ray

Cấu tạo cốt lõi của thiết bị nằm ở hệ thống ốc siết to bản được bố trí ngay trên đỉnh của khối kim loại. Khi kỹ thuật viên vặn ốc theo chiều kim đồng hồ, cơ cấu ngàm kẹp bên dưới sẽ từ từ siết chặt và ghim sâu vào hai mép của thanh ray. Lực ma sát tạo ra từ ngàm kẹp kim loại lớn hơn gấp nhiều lần so với ngàm nhựa, giúp khóa cứng dải domino tại một vị trí cố định. Thiết kế ren ốc sâu và chính xác đảm bảo người thợ có thể sử dụng lực siết mạnh mà không lo hiện tượng trờn ren hay tuột ốc. Đây là cơ cấu cơ khí đơn giản nhưng mang lại hiệu quả giữ cáp cực kỳ đáng tin cậy cho tủ điện.



2. Khi nào cần dùng chặn sắt Hivero thay thế cho chặn nhựa?

Việc quyết định sử dụng chặn sắt Hivero thay vì chặn nhựa phụ thuộc rất lớn vào điều kiện vận hành thực tế của từng dự án. Các kỹ sư thiết kế thường ưu tiên giải pháp kim loại cho những môi trường làm việc khắc nghiệt.

2.1. Môi trường có độ rung lắc cơ học liên tục

Tại các khu công nghiệp thuộc TP.HCM, tủ điện thường được lắp đặt ngay trên thân máy dập, máy nén khí hoặc các băng chuyền sản xuất. Độ rung lắc liên tục từ các thiết bị này sẽ truyền trực tiếp lên thanh ray và làm lỏng lẻo các ngàm kẹp bằng nhựa theo thời gian. Khi đó, chặn sắt phát huy tối đa tác dụng nhờ khả năng bám giữ kiên cố, không bị xê dịch dù chịu tác động cơ học mạnh. Lực ép từ hai đầu chặn sắt dồn các mắt ghép domino lại sát nhau, triệt tiêu mọi khe hở vật lý có thể gây lỏng lẻo kết cấu. Việc sử dụng phụ kiện kim loại giúp loại bỏ hoàn toàn nguy cơ tuột dây dẫn do rung động gây ra.



2.2. Hệ thống tủ điện chịu nhiệt độ cao

Trong các lò sấy công nghiệp hoặc xưởng luyện kim, nhiệt độ môi trường xung quanh tủ điện thường xuyên duy trì ở mức rất cao. Vật liệu nhựa thông thường có xu hướng bị mềm đi, co ngót hoặc giòn gãy khi phải chịu đựng nhiệt lượng lớn trong thời gian dài. Ngược lại, chặn sắt kim loại hoàn toàn miễn nhiễm với sự thay đổi nhiệt độ, giữ nguyên đặc tính cơ lý và lực kẹp ban đầu. Sự ổn định về mặt nhiệt học giúp dải domino không bị xô lệch, đảm bảo khoảng cách cách điện an toàn giữa các pha. Đây là lý do bắt buộc phải dùng chặn sắt cho các hệ thống phân phối nguồn có sinh nhiệt lớn.



2.3. Yêu cầu độ bền vượt trội trong bảo trì

Quá trình bảo trì định kỳ thường đòi hỏi kỹ thuật viên phải tháo lắp các dải domino nhiều lần để kiểm tra hoặc thay thế dây dẫn. Các loại chặn nhựa rất dễ bị gãy lẫy khóa nếu người thợ thao tác bẩy tua vít quá tay hoặc dùng lực không đều. Chặn sắt khắc phục triệt để nhược điểm này nhờ độ cứng của thép, cho phép tháo lắp hàng trăm lần mà không bị hư hỏng. Việc đầu tư vào các phụ kiện Hivero bằng kim loại ngay từ đầu sẽ giúp tiết kiệm đáng kể chi phí vật tư thay thế về sau. Sự bền bỉ này mang lại sự an tâm tuyệt đối cho đội ngũ vận hành nhà máy.



3. Ứng dụng của chặn sắt nhỏ ATB-SN10 trong không gian hẹp

Mã hàng ATB-SN10 được thiết kế với kích thước tối ưu nhằm phục vụ cho các mạch điện có không gian lắp đặt hạn chế. Thiết bị này là lựa chọn hoàn hảo để cố định các dải domino công suất nhỏ.

3.1. Cố định các dải domino điều khiển dòng thấp

Trong các mạch điều khiển, dải domino thường bao gồm hàng chục mắt ghép loại 10A hoặc 15A xếp san sát nhau. Chặn sắt nhỏ ATB-SN10 có biên dạng hoàn toàn tương thích với chiều cao và độ dày của các mã domino dòng thấp này. Khi được siết chặt, phụ kiện tạo ra một lực ép vừa đủ để giữ cho toàn bộ dải tín hiệu không bị xô lệch khi kỹ thuật viên kéo cáp. Kích thước nhỏ gọn của chặn sắt giúp nó không bị nhô lên quá cao, tránh gây cản trở cho các thao tác luồn dây ở khu vực lân cận. Sự vừa vặn này mang lại tính thẩm mỹ cao và sự gọn gàng cho khoang điều khiển.



3.2. Tối ưu hóa diện tích máng cáp

Diện tích mặt bằng bên trong các vỏ tủ điện nhỏ luôn là một bài toán khó đối với người thiết kế bản vẽ. Việc sử dụng chặn sắt ATB-SN10 giúp tiết kiệm được vài milimet chiều dài trên thanh ray so với các loại chặn nhựa cồng kềnh. Khoảng không gian dư ra tuy nhỏ nhưng lại rất quý giá để kỹ sư có thể chèn thêm một vài mắt ghép dự phòng cho tương lai. Bề ngang hẹp của thiết bị cũng giúp khoảng cách từ đầu dải domino đến nắp máng cáp được duy trì ở mức an toàn. Sự tối ưu hóa không gian này giúp nâng cao mật độ thiết bị trên một mét vuông bảng táp lô.



3.3. Tích hợp trong tủ PLC và trạm trung chuyển

Các tủ điều khiển lập trình PLC thường chứa một lượng lớn cáp tín hiệu cảm biến đổ về từ hiện trường.

• Chặn sắt nhỏ giữ cho các trạm trung chuyển tín hiệu luôn đứng vững trước lực kéo của hàng trăm sợi cáp.
• Phụ kiện giúp phân tách rõ ràng các dải domino theo từng cụm module PLC riêng biệt.
• Thiết kế kim loại tạo điểm tựa vững chắc để kỹ thuật viên tì tay vào khi bấm cosse dây tín hiệu.
• Sự ổn định cơ khí giúp duy trì điện trở tiếp xúc thấp, đảm bảo tín hiệu truyền về bộ điều khiển luôn chính xác.



3.4. Phối hợp cùng thanh ray nhôm tiêu chuẩn

Mã hàng ATB-SN10 được gia công ngàm kẹp chuẩn xác để tương thích hoàn hảo với các loại thanh ray nhôm hình chữ U phổ biến. Khi siết ốc, mũi kim loại sẽ tì mạnh vào đáy thanh ray, đẩy phần ngàm chữ C bám chặt vào hai mép nhôm phía trên. Lực phân bố đều giúp thanh ray không bị móp méo hay biến dạng ngay cả khi người thợ sử dụng lực siết tối đa. Sự phối hợp nhịp nhàng giữa chặn sắt và thanh ray tạo ra một kết cấu nền tảng vững chắc cho toàn bộ hệ thống đấu nối. Kỹ thuật viên có thể dễ dàng trượt cụm thiết bị dọc theo ray để căn chỉnh vị trí trước khi khóa cố định.



4. Ứng dụng của chặn sắt lớn ATB-SN15 cho mạch động lực

Đối với các hệ thống truyền tải dòng điện cao, mã hàng ATB-SN15 là giải pháp cơ khí bắt buộc để đảm bảo an toàn. Kích thước lớn và lực kẹp mạnh mẽ giúp thiết bị đáp ứng tốt các yêu cầu khắt khe nhất.

4.1. Khóa chặt các module domino công suất cao

Các loại domino tép dòng 35A, 60A hay 100A thường có kích thước vật lý rất lớn và trọng lượng nặng. Chặn sắt lớn ATB-SN15 được thiết kế với chiều cao và độ dày tương xứng để có thể ôm trọn mặt hông của các module này. Lực ép từ khối kim loại lớn giúp giữ cho các mắt ghép công suất cao luôn tựa sát vào nhau, không bị hở mạch. Sự chắc chắn này ngăn ngừa hiện tượng các mắt ghép bị xô nghiêng khi chịu tác động từ trọng lực của tuyến cáp lớn. Phụ kiện đóng vai trò như một bức tường thành vững chãi bảo vệ cấu trúc của toàn bộ dải động lực.



4.2. Chịu lực ép từ cáp động lực tiết diện lớn

Cáp nguồn cấp cho các động cơ công nghiệp thường có tiết diện từ 16mm2 đến 35mm2 với độ cứng rất cao. Khi uốn cong các sợi cáp này để đưa vào cực đấu nối, chúng sẽ tạo ra một lực bẩy cơ học rất lớn tác động lên dải domino. Nếu chỉ dùng chặn nhựa, lực bẩy này có thể làm bung lẫy khóa và hất văng toàn bộ cụm thiết bị ra khỏi thanh ray. Chặn sắt ATB-SN15 với ngàm kẹp thép cường độ cao sẽ triệt tiêu hoàn toàn lực bẩy này, giữ cho hệ thống đứng im bất động. Khả năng chịu lực xuất sắc giúp thiết bị trở thành lựa chọn số một cho các khoang phân phối nguồn.



4.3. Đảm bảo khoảng cách an toàn giữa các pha

Trong mạch điện 3 pha 380VAC, việc duy trì khoảng cách cách điện giữa các cực là yếu tố sống còn để ngăn ngừa ngắn mạch. Lực ép mạnh mẽ từ chặn sắt lớn giúp các vách ngăn nhựa của domino luôn ép sát vào nhau, không tạo ra khe hở. Điều này ngăn chặn triệt để sự xâm nhập của bụi bẩn dẫn điện hoặc hơi ẩm vào giữa các pha mang điện. Khi hệ thống vận hành liên tục, sự ổn định cơ khí do chặn sắt mang lại giúp loại bỏ nguy cơ phóng điện hồ quang. Các kỹ sư giám sát luôn yêu cầu kiểm tra kỹ lưỡng lực siết của phụ kiện này trước khi cho phép đóng điện.



4.4. Ứng dụng tại các trạm bơm và máy nén khí

Các trạm xử lý nước hoặc phòng máy nén khí thường xuyên phải đối mặt với tình trạng rung động mạnh và độ ẩm cao.

• Chặn sắt lớn giữ cho các dải domino cấp nguồn máy bơm không bị nới lỏng ốc siết do rung lắc.
• Lớp mạ kẽm dày dặn chống lại sự ăn mòn của hơi nước, duy trì độ bền cơ học cho phụ kiện.
• Thiết bị giúp cố định chắc chắn các trạm trung chuyển cáp hiện trường có kích thước lớn.
• Đảm bảo hệ thống truyền động luôn nhận được nguồn điện ổn định, không bị sụt áp do tiếp xúc kém.



4.5. Khả năng tái sử dụng khi nâng cấp hệ thống

Các nhà máy sản xuất thường xuyên phải cải tạo và nâng cấp công suất tủ điện để đáp ứng dây chuyền mới. Chặn sắt ATB-SN15 cho phép kỹ thuật viên tháo lỏng ốc, trượt dải domino ra xa để chèn thêm các mắt ghép mới một cách dễ dàng. Sau khi hoàn tất, người thợ chỉ việc siết ốc lại là phụ kiện Hivero này sẽ tiếp tục thực hiện chức năng khóa cứng như ban đầu. Độ bền của ren ốc và ngàm thép giúp thiết bị có thể tái sử dụng nhiều lần mà không bị suy giảm lực kẹp. Tính năng này giúp các nhà thầu cơ điện tiết kiệm được một khoản chi phí vật tư đáng kể trong quá trình bảo trì.

Nếu quý khách có nhu cầu tìm hiểu thêm về thông số kỹ thuật hoặc cần báo giá sỉ vật tư, vui lòng liên hệ Tiến Duy để được hỗ trợ. Đội ngũ của chúng tôi luôn sẵn sàng cung cấp giải pháp tối ưu cho các đơn vị sản xuất tủ bảng điện. Hãy gọi ngay qua số điện thoại 0901.104.836 (Ms. Hiền) để nhận được chính sách chiết khấu dự án tốt nhất thị trường.



5. Hướng dẫn thao tác lắp ráp thiết bị lên thanh ray

Quá trình lắp ráp phụ kiện cơ khí tuy đơn giản nhưng đòi hỏi người thợ phải tuân thủ đúng kỹ thuật. Thao tác chuẩn xác sẽ giúp hệ thống đạt được độ cứng vững tối đa.

5.1. Xác định vị trí chốt chặn hai đầu

Trước khi tiến hành khóa cố định, kỹ thuật viên cần đảm bảo toàn bộ các mắt ghép domino và nắp chặn nhựa đã được gài đúng vị trí. Chặn sắt sẽ được đặt ở hai đầu ngoài cùng của dải đấu nối, ốp sát vào mặt hông của mắt ghép đầu tiên và nắp chặn cuối cùng. Người thợ cần căn chỉnh sao cho dải domino nằm ở vị trí trung tâm của máng cáp, tạo không gian đồng đều cho việc luồn dây hai bên. Việc xác định đúng vị trí chốt chặn giúp cấu trúc cơ khí được cân bằng, không bị lệch trọng tâm khi chịu lực kéo từ cáp. Bước chuẩn bị kỹ lưỡng này tạo tiền đề cho các thao tác siết ốc diễn ra thuận lợi.



5.2. Kỹ thuật siết ốc và kiểm tra lực kẹp

Người thi công sử dụng tua vít dẹp hoặc bake có kích cỡ phù hợp để vặn ốc siết trên đỉnh chặn sắt theo chiều kim đồng hồ. Lực siết cần được gia tăng từ từ để ngàm thép bên dưới bám dần vào mép thanh ray nhôm mà không làm trầy xước bề mặt. Kỹ thuật viên không nên vặn quá mạnh tay ngay từ đầu vì có thể làm chênh ngàm, khiến thiết bị không bám đều hai bên. Sau khi siết cứng, người thợ dùng tay lắc mạnh khối chặn sắt để kiểm tra xem có hiện tượng xê dịch hay lỏng lẻo nào không. Nếu thiết bị đứng im bất động, quá trình khóa cố định đã được thực hiện thành công và đạt tiêu chuẩn cơ khí.



5.3. Đảm bảo độ khít với các mắt ghép liền kề

Một yếu tố quan trọng khác là phải đảm bảo chặn sắt ép thật sát vào dải domino, không để lại bất kỳ khe hở nào. Trước khi siết ốc cuối cùng, người thợ nên dùng một tay đẩy mạnh chặn sắt dồn về phía dải đấu nối, tay còn lại tiến hành vặn tua vít. Lực ép ngang này sẽ dồn các mắt ghép lại với nhau, triệt tiêu mọi khoảng trống vật lý do dung sai chế tạo gây ra. Sự khít khao này giúp các vách ngăn cách điện phát huy tối đa tác dụng, ngăn ngừa bụi bẩn lọt vào bên trong. Một cụm thiết bị được ép chặt sẽ trông rất thẩm mỹ và thể hiện được tay nghề chuyên nghiệp của người lắp ráp.

6. Tiêu chuẩn kiểm tra độ ổn định cơ khí sau thi công

Quá trình nghiệm thu một cụm đấu nối hoàn chỉnh đòi hỏi sự kiểm tra khắt khe về mặt cơ khí để đảm bảo an toàn vận hành. Giám sát viên sẽ tiến hành dùng tay đẩy mạnh vào hai bên hông của dải domino để thử thách lực bám của chặn sắt kim loại. Toàn bộ cụm thiết bị phải giữ nguyên vị trí trên thanh ray, không được phép có bất kỳ sự trượt dọc hay xô nghiêng nào. Các ngàm thép bên dưới phải ghim chặt vào mép nhôm, không bị hở hàm ếch hay chênh vênh do siết ốc sai kỹ thuật. Việc kiểm tra lực kẹp này giúp loại trừ nguy cơ hệ thống bị bung vỡ khi phải chịu tác động từ độ rung của máy móc.

Bên cạnh lực bám, độ khít của toàn bộ dải đấu nối cũng là một tiêu chí nghiệm thu cực kỳ quan trọng. Giám sát viên sẽ dùng đèn pin soi dọc theo các khe tiếp giáp giữa chặn sắt, nắp chặn nhựa và các mắt ghép domino. Nếu phát hiện có ánh sáng lọt qua, chứng tỏ người thợ đã không ép chặt các phần tử lại với nhau trước khi siết ốc cố định. Các khe hở này tiềm ẩn rủi ro rất lớn về mặt cách điện, đặc biệt là trong các môi trường có nhiều bụi kim loại dẫn điện. Kỹ thuật viên bắt buộc phải nới lỏng ốc, dồn chặt lại dải domino và tiến hành khóa cố định lại từ đầu để đạt chuẩn.

Cuối cùng, bề mặt của chặn sắt và các ốc siết phải được giữ nguyên vẹn, không bị toét ren hay trầy xước lớp mạ kẽm bảo vệ. Việc sử dụng sai kích cỡ tua vít có thể làm hỏng đầu ốc, gây khó khăn cho công tác tháo lắp và bảo trì trong tương lai. Toàn bộ khu vực xung quanh thanh ray cần được vệ sinh sạch sẽ, hút sạch mạt nhôm phát sinh trong quá trình ngàm thép cọ xát. Sự tuân thủ nghiêm ngặt các tiêu chuẩn kiểm tra cơ khí này giúp hệ thống tủ điện hoạt động bền bỉ và an toàn qua nhiều năm. Một công trình được nghiệm thu kỹ lưỡng luôn mang lại sự an tâm tuyệt đối cho chủ đầu tư và đơn vị vận hành.
