Dòng sản phẩm Timer trễ ILEC (chuyên dụng mã ON Delay RT6-S10-U) sở hữu những đặc điểm kỹ thuật nổi trội giúp việc kiểm soát chu trình tự động trở nên chính xác tuyệt đối. Thiết bị đặc trưng bởi hệ thống 6 dải chỉnh thời gian rộng mở (từ A:10S đến F:100H) kết hợp núm xoay nhân hệ số 0.1 – 10, cho phép thiết lập độ trễ linh hoạt từ tính bằng giây đến hàng trăm giờ. Đặc điểm ưu việt nhất của Timer trễ ILEC là khả năng tương thích nguồn cấp kép (A1-A2 cho 220VAC hoặc A2-A3 cho 24VAC/DC), đi kèm ngõ ra 1 C/O chịu tải 5A và thiết kế ngàm cài DIN rail 35mm tiêu chuẩn.



1. Giới thiệu chung về dòng thiết bị Timer trễ ILEC

Trong bất kỳ hệ thống điều khiển tự động hóa nào, việc sắp xếp thứ tự và tạo nhịp chờ giữa các cụm cơ cấu chấp hành là yếu tố bắt buộc để tránh tình trạng quá tải cục bộ. Dòng sản phẩm Timer trễ ILEC ra đời để giải quyết triệt để bài toán đồng bộ hóa này, đóng vai trò như một người điều phối thời gian cần mẫn bên trong các khoang tủ điện phân phối.

1.1. Khái niệm rơ le thời gian tạo độ trễ ON Delay

Rơ le thời gian tạo độ trễ, hay giới kỹ thuật thường gọi là Timer ON Delay, là một thiết bị vi mạch chuyên dụng có chức năng duy trì một khoảng thời gian chờ nhất định trước khi ra lệnh thi hành. Cơ chế hoạt động của linh kiện này rất đặc trưng: khi cuộn coil của thiết bị được cấp điện, các tiếp điểm ngõ ra sẽ không lập tức đóng lại mà bắt đầu kích hoạt bộ đếm ngược thạch anh. Chỉ khi nào thời gian chờ chạy hết đúng bằng với con số mà kỹ thuật viên đã thiết lập, cụm tiếp điểm mới lật trạng thái và truyền dòng điện đi tiếp sang thiết bị khác. Khái niệm “ON Delay” tức là sự trì hoãn quá trình “Bật”, giúp các cụm máy móc không khởi động chồng chéo lên nhau cùng một lúc, từ đó triệt tiêu được các dòng điện xung kích có nguy cơ làm sập nguồn máy biến áp tổng.



1.2. Đặc điểm nhận diện qua hình thái bên ngoài

Về mặt ngoại quan, thiết bị được thiết kế dưới dạng một module khối hộp vô cùng nhỏ gọn, tối ưu hoàn toàn cho các không gian máng cáp chật hẹp trong vỏ tủ. Lớp vỏ bên ngoài được đúc bằng vật liệu nhựa kỹ thuật cách điện chống cháy, đảm bảo an toàn tuyệt đối cho kỹ sư khi thao tác vặn vít sát với các đường cáp động lực đang mang điện. Điểm nhấn dễ nhận biết nhất trên mặt panel chính là hai núm xoay vô cấp được bố trí trên dưới một cách cân xứng, cho phép người thợ dùng tua vít dẹt tinh chỉnh các thông số thời gian một cách nhanh chóng mà không cần phải dùng đến bảng điều khiển điện tử phức tạp.

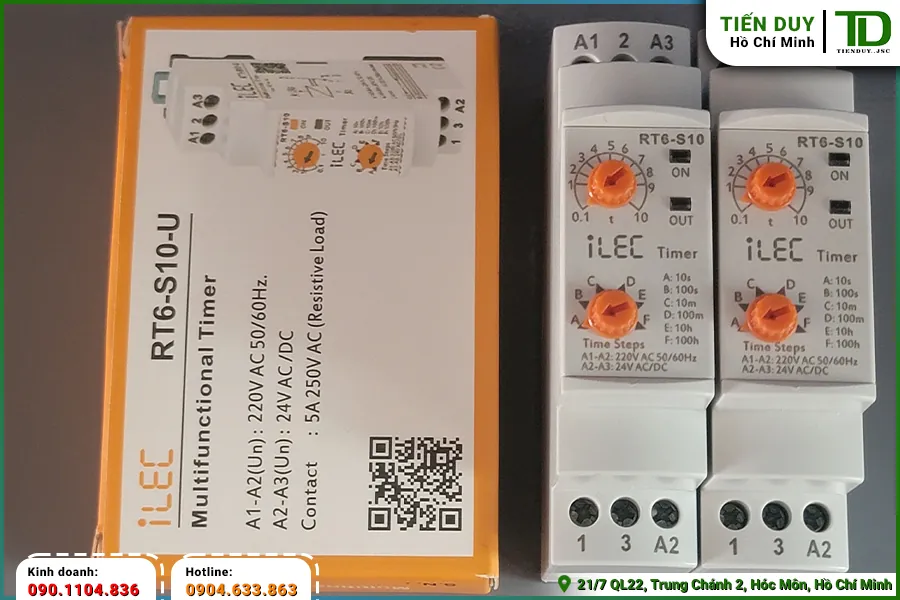

2. Giải mã những đặc điểm kỹ thuật cốt lõi trên Timer trễ ILEC mã RT6-S10-U

Để có thể ứng dụng trơn tru vào hàng loạt sơ đồ bản vẽ khác nhau, thông số kỹ thuật của thiết bị phải đạt được độ tương thích rất cao. Cấu trúc linh kiện của Timer trễ ILEC mã RT6-S10-U đã được nhà sản xuất tính toán tỉ mỉ để đáp ứng trọn vẹn các yêu cầu đấu nối khắt khe nhất trong môi trường công nghiệp.

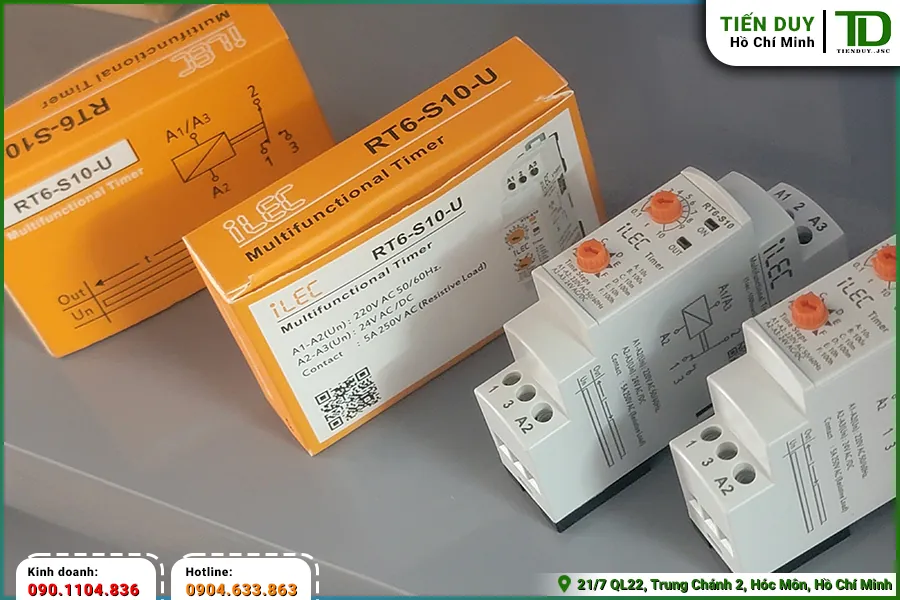

2.1. Tính linh hoạt nhờ thiết kế điện áp kép 220VAC và 24VAC/DC

Điểm sáng giá nhất trong thiết kế của mã sản phẩm RT6-S10-U chính là khả năng chấp nhận hai mức điện áp nuôi hoàn toàn khác biệt trên cùng một bo mạch. Thiết bị được tích hợp đồng thời cả khối nguồn xung nhận điện áp lưới xoay chiều 220VAC tiêu chuẩn và khối nhận nguồn điều khiển an toàn 24VAC hoặc 24VDC. Đặc điểm cung cấp nguồn kép này mang lại sự tự do tối đa cho người thiết kế tủ điện, cho phép linh kiện hoạt động mượt mà trong cả những tủ điều khiển PLC sử dụng điện áp cực thấp lẫn những tủ động lực truyền thống chạy điện dân dụng 1 pha.

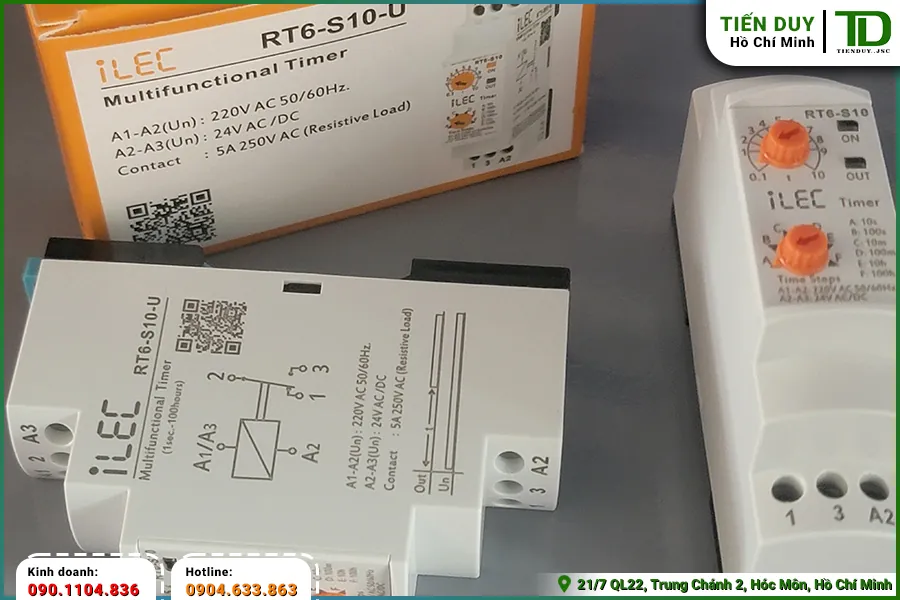

2.2. Hệ thống tiếp điểm ngõ ra 1 C/O chịu tải định mức 5A

Bộ phận làm nhiệm vụ truyền phát tín hiệu ra bên ngoài của rơ le thời gian là một cụm tiếp điểm cơ khí mang cấu trúc 1 C/O (Change Over), bao gồm cặp chân thường mở và thường đóng liên động với nhau. Lá đồng tiếp điểm bên trong được chế tạo để có thể chịu đựng được dòng tải lướt qua ở mức cực đại 5A khi hoạt động trong môi trường điện áp 250VAC. Mức công suất định mức 5A này là một sức mạnh lý tưởng để kích hoạt trực tiếp các thiết bị cảnh báo phụ trợ như đèn báo pha, còi hú báo động hoặc điều khiển đóng cắt trực tiếp các cuộn hút contactor loại nhỏ mà không làm cháy rỗ bề mặt tiếp xúc.

Tuy nhiên, giới kỹ thuật cơ điện luôn thấu hiểu nguyên lý suy hao công suất khi tiếp điểm phải đối mặt với các dạng tải có tính cảm kháng như cuộn coil van điện từ hay motor quạt hút cỡ nhỏ. Khi đóng cắt loại tải này, dòng điện vọt hố sinh ra tia lửa điện có thể nướng xám cụm ngõ ra nếu bị ép chạy ở trạng thái đầy tải 5A liên tục trong nhiều giờ. Chính vì thế, đặc tính dòng điện 5A này chỉ nên được xem là thông số tham chiếu cho các loại tải thuần trở, thực tế lắp ráp luôn đòi hỏi người thợ phải chừa lại một biên độ dự phòng an toàn cơ học nhất định.



2.3. Đặc điểm giám sát qua đèn báo ON và OUT trên mặt panel

Sự cố mất điện điều khiển là một trong những căn bệnh thường gặp nhất gây khó dễ cho bộ phận bảo trì nhà máy. Để giải quyết rào cản này, nhà máy đã tích hợp trực tiếp hai bóng đèn LED cảnh báo trạng thái siêu sáng (ON và OUT) ngay tại mặt tiền của thiết bị. Đèn ON sẽ lập tức sáng rực khi nguồn nuôi vừa được bơm vào hai cực cấp điện, báo hiệu bo mạch đang sống và bắt đầu đếm ngược. Trong khi đó, đèn OUT sẽ bật sáng ngay thời khắc bộ đếm chạm mốc 0 giây, chứng minh rằng lá đồng ngõ ra đã đóng sập thành công để cấp lệnh thi hành cho mạch thứ cấp phía sau.

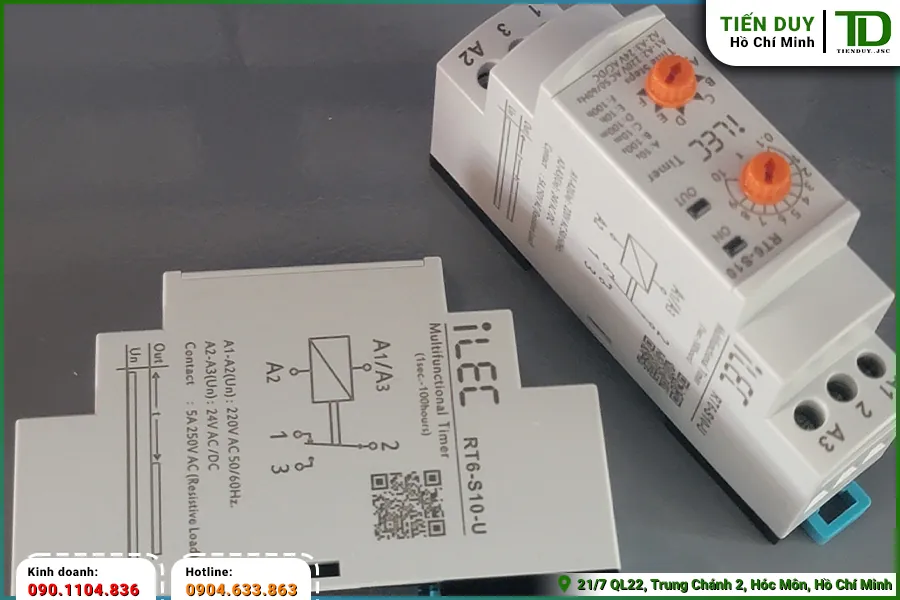

2.4. Tiêu chuẩn ngàm gài vật lý DIN rail 35mm

Hướng tới sự đồng bộ hóa cao nhất trong khâu chế tạo tủ bảng điện, mặt lưng của linh kiện định thời này được trang bị một hệ thống ngàm cài bằng nhựa dẻo lò xo cực kỳ linh hoạt. Kích thước của ngàm được thiết kế theo đúng khuôn mẫu chuẩn thanh ray nhôm DIN rail 35mm được ứng dụng trên toàn cầu. Các kỹ thuật viên lắp ráp chỉ cần một thao tác bóp nhẹ để gài chặt khối thời gian nằm ngay ngắn sát bên hông các dải aptomat, loại bỏ hoàn toàn các khâu dùng máy khoan để bắn vít thủ công làm trầy xước lớp sơn tĩnh điện của vỏ bọc mặt bích.



3. Đặc điểm cấu trúc dải thời gian cài đặt của Timer trễ ILEC

Sự linh hoạt trong việc kéo giãn hoặc rút ngắn độ trễ là vũ khí mạnh nhất giúp thiết bị này có thể điều khiển được từ thao tác đóng van khí nén chớp nhoáng cho đến quá trình sấy nhiệt kéo dài.

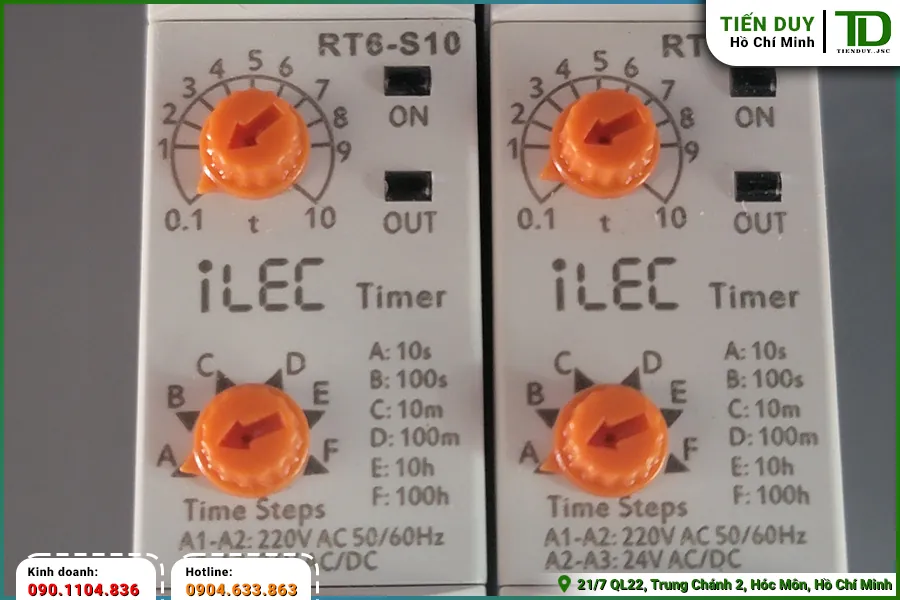

3.1. Cơ chế nhân hệ số (0.1 – 10) với dải chỉnh định mức

Thay vì giới hạn người dùng trong một con số thời gian cứng nhắc, thiết bị sử dụng cơ chế ma trận thời gian được tạo ra từ sự kết hợp của hai núm xoay. Núm xoay phía dưới dùng để chọn một dải chỉnh định mức (chữ cái từ A đến F), trong khi núm xoay phía trên cung cấp một hệ số nhân tuyến tính từ dải 0.1 đến 10. Thời gian trễ thực tế cuối cùng mà thiết bị thi hành sẽ bằng chính hệ số nhân này đem nhân với con số của dải định mức đã chọn. Phương pháp tính toán thông minh này giúp người dùng dễ dàng vi chỉnh những khoảng thời gian cực kỳ nhỏ nhặt hoặc nới rộng khoảng chờ ra hàng chục giờ chỉ bằng một cái vặn tay tua vít dẹt.



3.2. Khai thác nhóm dải chỉnh ngắn hạn (A:10S, B:100S, C:10M)

Đối với các thao tác yêu cầu phản ứng nhạy bén, người thợ sẽ sử dụng nhóm dải chỉnh ngắn hạn ký hiệu là A, B và C. Dải A cho phép tinh chỉnh thời gian tối đa đạt 10 giây (10S), dải B mở rộng ngưỡng lên tới 100 giây (100S), và dải C nâng mức trễ lên trần 10 phút (10M). Khi chọn dải A và vặn hệ số nhân về mốc 0.1, rơ le sẽ tạo ra một độ trễ siêu tốc chỉ vỏn vẹn đúng 1 giây. Khoảng thời gian tính bằng giây này cực kỳ phù hợp để tạo nhịp nghỉ an toàn cho các quy trình cơ khí nhạy cảm như mở van thủy lực máy ép nhựa hoặc khởi động nối tiếp mâm cặp máy tiện CNC.

Mức thời gian 100 giây hoặc 10 phút của dải B và C lại đóng vai trò là một khoảng trễ hoàn hảo cho các chu trình làm sạch và xả cặn hệ thống ống nước áp lực cao. Trong một trạm bơm tăng áp tuần hoàn, sau khi rơ le áp suất ngắt mạch, module thời gian sẽ duy trì lệnh chạy không tải cho bơm thêm một vài phút để xả hết lượng bọt khí dư thừa tích tụ bên trong buồng cánh ly tâm. Sự linh hoạt của các cấp độ ngắn hạn này giúp bảo vệ tối đa hệ thống cơ khí thủy lực khỏi hiện tượng búa nước do van đóng sập quá đột ngột.



3.3. Ứng dụng nhóm dải chỉnh dài hạn (D:100M, E:10H, F:100H)

Khi bước sang các quy trình chế biến sản xuất cần ngâm ủ kéo dài, khối thiết bị sẽ được kỹ thuật viên kích hoạt sang nhóm dải thời gian dài hạn D, E và F. Dải D thiết lập thời gian trễ tối đa 100 phút (100M), dải E vọt lên 10 giờ (10H), và dải F phá vỡ mọi giới hạn với mức chờ siêu dài chạm mốc 100 giờ liên tục (100H). Chức năng hẹn giờ lên tới hàng chục giờ đồng hồ này là mảnh ghép không thể thiếu để điều khiển độ trễ bật quạt tản nhiệt cho các buồng lò sấy nông sản nhiệt độ cao sau khi dây chuyền đã tắt lò đốt. Việc ngâm quạt hút chạy kéo dài vài ngày liên tục giúp giảm nhiệt lò đốt một cách từ từ, tránh hiện tượng sốc nhiệt làm nứt vỡ lớp gạch chịu lửa.

Để rà soát thông số thiết bị và thống kê khối lượng vật tư đo lường đóng cắt chất lượng cao, các chủ đầu tư vui lòng kết nối trực tiếp với phòng kinh doanh thiết bị điện Tiến Duy qua số hotline 0904.633.863 (Mr. Ninh). Đội ngũ kỹ sư B2B của chúng tôi luôn túc trực để hỗ trợ kiểm tra tồn kho mã hàng RT6-S10-U, cung cấp bảng giá chiết khấu dự án sát gốc và điều phối hàng loạt đơn hàng hỏa tốc trong ngày để không làm đình trệ công việc lên rập tủ điện của quý thầu.



4. Các quy tắc an toàn khi đấu nối nguồn cho Timer trễ ILEC

Bo mạch vi điện tử luôn nhạy cảm với các lỗi cấp nhầm điện áp từ phía người thi công. Việc tuân thủ chính xác bản vẽ chân cực của thiết bị là yếu tố tiên quyết để giữ cho khối vi xử lý sống sót qua các khâu test điện chạy thử khắc nghiệt.

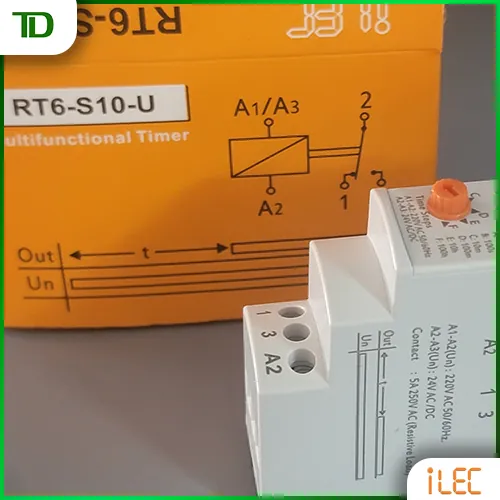

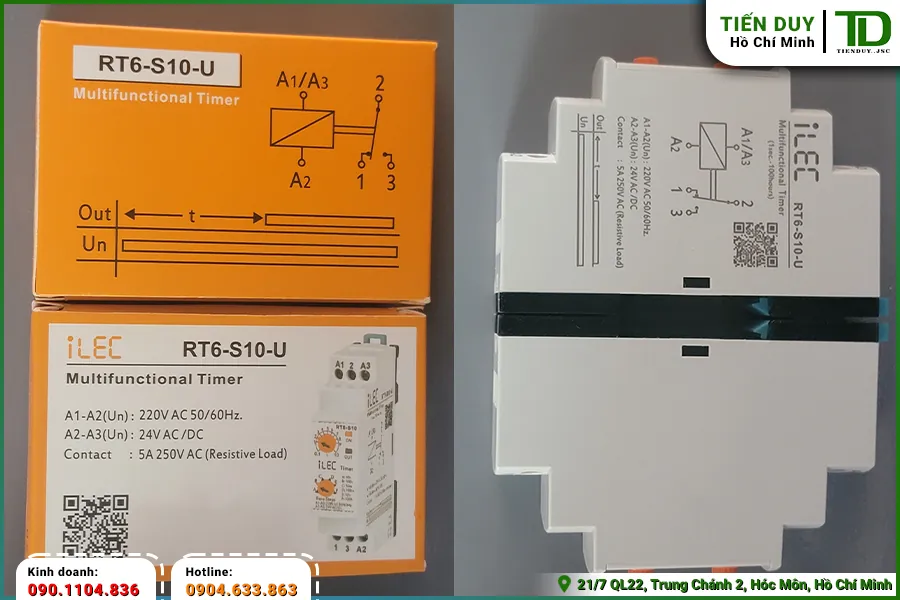

4.1. Nhận diện chính xác cặp chân A1-A2 và A2-A3

Do mang thiết kế nguồn cấp linh hoạt, sơ đồ chân cực của linh kiện được bố trí thành một cụm bao gồm ba chân nguồn lần lượt mang ký hiệu A1, A2 và A3. Trong đó, chân A2 đóng vai trò là cực nối chung. Khi hệ thống điều khiển của bạn chạy bằng lưới điện dân dụng xoay chiều 220V, người thợ bắt buộc phải dùng kìm bóp cos cắm hai sợi dây nguồn vào đúng vị trí của cặp chân A1 và A2. Trái lại, nếu tủ điện được cấp nguồn bằng điện áp thấp 24VAC hoặc 24VDC, kỹ thuật viên phải cách ly chân A1 ra và chỉ được phép cấp nguồn vào cặp chân A2 và A3. Lỗi cấp nhầm nguồn 220VAC vào cụm chân điện áp thấp sẽ ngay lập tức đánh thủng vi mạch và khiến thiết bị cháy rụi vĩnh viễn.



4.2. Xiết chặt bulong tiếp xúc để chống nhiễu từ trường

Bên cạnh việc chọn đúng chân đấu nối, lực thao tác cơ học của kỹ thuật viên cũng quyết định đến tính ổn định của mạch thời gian. Các cọc đấu dây của thiết bị được thiết kế dạng ốc vặn kẹp tấm kim loại. Người thợ bắt buộc phải lột vỏ cáp đúng tiêu chuẩn, bấm đầu cos kim và dùng tua vít xiết bulong với lực siết đủ chặt. Nếu mối nối bị lỏng lẻo, dòng điện chạy qua sẽ sinh ra hiện tượng mô ve đánh lửa liên tục. Các tia lửa điện li ti này không chỉ sinh nhiệt làm chảy nhựa mà còn tạo ra các dải sóng nhiễu điện từ cực mạnh, xâm nhập ngược vào bo mạch và làm rối loạn xung nhịp đếm của khối thạch anh, dẫn đến tình trạng rơ le đóng ngắt sai lệch hoàn toàn so với thời gian cài đặt.



4.3. Nguyên tắc bảo vệ tiếp điểm bằng rơ le trung gian

Mặc dù thông số định mức ngõ ra 5A có thể gánh vác các tải nhẹ, nhưng nguyên tắc thiết kế tủ điện chuyên nghiệp luôn khuyến cáo tuyệt đối không sử dụng chân C/O này để kích thẳng vào cuộn hút của các contactor động lực cỡ lớn. Cuộn coil của contactor khi ngắt điện sẽ giải phóng một lượng năng lượng từ trường khổng lồ dội ngược lại, tạo thành các mũi nhọn điện áp ăn mòn rỗ nát mặt lá đồng mỏng manh của timer. Do đó, tín hiệu tạo trễ bắt buộc phải đi vòng qua một bộ rơ le kiếng trung gian. Thiết bị thời gian chỉ làm nhiệm vụ cấp điện nhẹ nhàng để kéo rơ le phụ, sau đó rơ le phụ mới dùng bộ lá đồng dày cộm của mình để chịu trận đóng cắt cuộn contactor lớn, giúp bảo toàn tính mạng cho khối vi xử lý.



5. Sự khác biệt trong đặc điểm vận hành của Timer trễ ILEC so với dòng khác

Để lựa chọn đúng mã vật tư, người làm dự toán cần phải phân biệt rạch ròi bản chất hoạt động của mã ON Delay so với hàng loạt các dạng rơ le kiểm soát thời gian tuần hoàn đa dạng khác trên thị trường.

5.1. Đặc tính đếm ngược một lần duy nhất thay vì lặp lại tuần hoàn

Điểm phân tách cốt lõi của dòng Timer trễ ILEC là nó chỉ thực hiện hành vi đếm ngược đúng một lần duy nhất kể từ thời điểm nhận được dòng điện nuôi nguồn. Nó không hề có khả năng tự động bật tắt liên tục theo chu kỳ lặp đi lặp lại như các khối công tắc thời gian thực 24h chạy bằng siêu tụ. Chính bản chất “kích một lần, chạy một lần” này biến nó trở thành một linh kiện logic tạo ra các bước chuyển dịch trạng thái tĩnh trong các bản vẽ điều khiển khởi động cụm bơm chìm nước thải hay máy nén khí lạnh, nơi mỗi khâu khởi động chỉ diễn ra một lần vào đầu ca làm việc.



5.2. Khả năng bảo lưu trạng thái đóng mạch cho đến khi ngắt nguồn nuôi

Một đặc điểm cực kỳ quan trọng khác giúp phân biệt thiết bị này là khả năng duy trì lệnh điều khiển. Sau khi đếm xong khoảng thời gian cài đặt và lật tiếp điểm OUT để đóng mạch cho thiết bị phía sau, nó sẽ nằm im bất động giữ nguyên trạng thái đóng điện đó vô thời hạn. Nó chỉ chịu nhả tiếp điểm và khôi phục mốc đếm về con số 0 giây khi và chỉ khi nguồn điện cấp vào chân A1-A2 (hoặc A2-A3) bị kỹ thuật viên ngắt đi hoàn toàn. Đặc tính này bắt buộc người thiết kế bản vẽ phải bố trí các khóa liên động (interlock) hợp lý để ngắt điện nguồn nuôi timer khi chu trình làm việc của máy móc đã hoàn tất.

>>> Xem thêm: Timer 24h ILEC đóng vai trò gì trong tủ điện công nghiệp?

6. Ứng dụng đặc thù của Timer trễ ILEC trong điều khiển công nghiệp

Việc am hiểu khả năng tạo nhịp chờ của linh kiện giúp giới kỹ thuật cơ điện ứng dụng chúng vào các tình huống bảo vệ hệ thống tải trọng nặng mang lại hiệu năng cao nhất. Trong hệ thống tủ điện tổng MSB chứa nhiều động cơ bơm tăng áp cỡ lớn, nếu ấn nút cho toàn bộ các bơm khởi động cùng một phần nghìn giây, tổng dòng đề pa vọt lên có thể làm sập nguồn máy biến áp toàn khu vực. Bằng cách nối tiếp chéo tín hiệu kích qua hàng loạt các Timer trễ ILEC được cài đặt lệch nhau 5 giây, các khối động cơ sẽ tuần tự khởi động từng cái một theo nhịp. Phương pháp này dàn đều gánh nặng sụt áp cho đường cáp tổng, giữ cho hệ thống lưới điện luôn ở trạng thái vận hành mượt mà êm ái.

Tại các nhà máy chế biến vật liệu xi măng sử dụng mạng lưới băng tải chuyền đá dăm nối tiếp nhau, quá trình dừng hệ thống đòi hỏi một sự logic thời gian khắc nghiệt. Nếu ngắt điện toàn bộ băng tải cùng lúc, lượng đá dăm còn đọng lại trên mặt cao su sẽ bị ứ đọng, gây kẹt cứng động cơ khi bật máy chạy lại vào ca chiều. Khối thiết bị tạo trễ được tích hợp vào mạch OFF để đảm bảo khi ấn nút dừng, băng tải đầu tiên sẽ dừng lập tức, nhưng băng tải phía sau phải tiếp tục chạy trễ thêm 30 giây để xả hết lượng đá thừa xuống phễu thu. Khối lượng đá được quét dọn sạch sẽ khỏi bề mặt truyền động nhờ vào một vài nút vặn tinh chỉnh thời gian vô cùng đơn giản.

Sự kiên cố của thiết bị định thời gian này đã được kiểm chứng qua hàng thập kỷ nằm gọn trong hệ thống tủ điều khiển chạy liên tục môi trường khí hậu nóng ẩm. Nhờ cấu trúc bo mạch kháng nhiễu cực tốt và dải tinh chỉnh thời gian phủ rộng không có điểm mù, linh kiện này giải quyết triệt để mọi bài toán rủi ro do hiện tượng khởi động sốc điện năng. Kỹ năng vận dụng các rơ le tạo độ trễ một cách chính xác không chỉ khẳng định tay nghề vẽ mạch điêu luyện của người kỹ sư mà còn giúp chủ doanh nghiệp tiết giảm được một lượng lớn chi phí sửa chữa thay thế nhông xích máy móc cơ khí bị gãy vỡ hàng năm.
