Đồng hồ ILEC 96×96 là dải thiết bị đo lường chuyên dụng cho tủ điện công nghiệp với kích thước khoét lỗ tiêu chuẩn 96x96mm. Hãng cung cấp 4 nhóm sản phẩm chính: Đồng hồ kim (AM-96, VM-96) cấp chính xác Class 1.5; Đồng hồ điện tử đo dòng/áp 3 pha (DAM3-96, DVM3-96) hiển thị LED 14mm; Đồng hồ đa năng (MFM300) đo V, A, Hz, kW, kWh tích hợp Modbus RTU; và Đồng hồ kết hợp 1 pha (DAVF-96). Các thiết bị này hỗ trợ điện áp nuôi 150-270VAC, sai số +-1% (với dòng điện tử), đáp ứng toàn diện nhu cầu giám sát năng lượng tại các nhà máy.

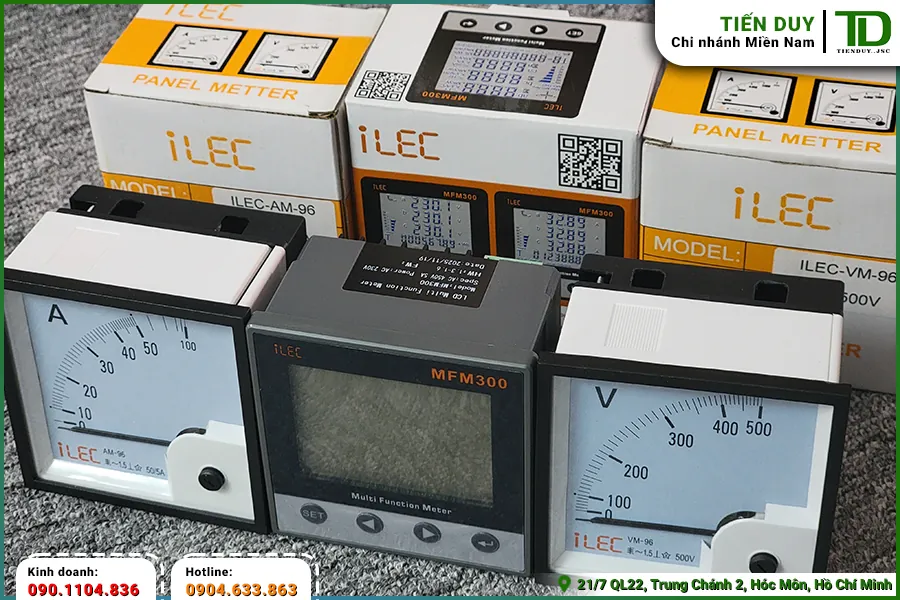

1. Cấu tạo chung và nhóm sản phẩm đồng hồ ILEC 96×96

Việc nắm rõ thông số của các nhóm thiết bị đo lường giúp kỹ sư dễ dàng bố trí không gian trên mặt táp lô. Dòng sản phẩm này được thiết kế tối ưu cho các hệ thống tủ điện công nghiệp hiện đại.

1.1. Tiêu chuẩn kích thước khoét lỗ trên mặt táp lô

Thiết bị đo lường này sở hữu kích thước khung vỏ tiêu chuẩn là 96x96mm, phù hợp với hầu hết các lỗ khoét trên cánh tủ điện hiện nay. Phần mặt kính phía trước được làm từ vật liệu nhựa trong suốt chịu lực, giúp người vận hành dễ dàng quan sát các thông số từ khoảng cách xa. Khung viền màu đen bao quanh tạo nên sự liền mạch và chuyên nghiệp khi lắp đặt cạnh các thiết bị khác. Phía sau lưng đồng hồ ILEC 96×96 là hệ thống chân đấu nối được bố trí gọn gàng với các ốc siết cáp chắc chắn. Thiết kế này đảm bảo dây tín hiệu luôn được giữ chặt, không bị tuột ra trong quá trình cánh tủ đóng mở liên tục.



1.2. Bảng tổng hợp các mã thiết bị đo lường phổ biến

Để thuận tiện cho việc lên danh mục vật tư, hãng đã phân chia rõ ràng các mã hàng theo từng chức năng đo lường cụ thể. Dưới đây là bảng tổng hợp các mã đồng hồ đo ILEC 96×96 phổ biến nhất đang được ứng dụng rộng rãi tại các nhà máy. Việc tra cứu nhanh các mã này giúp phòng thu mua tiết kiệm thời gian khi đối chiếu với bản vẽ thiết kế. Kỹ thuật viên cũng dễ dàng nhận diện thiết bị khi tiến hành lắp ráp thực tế tại xưởng.

Bảng 1: Tổng hợp các mã đồng hồ đo lường ILEC 96×96 phổ biến

>>> Xem thêm: Thiết bị ILEC gồm những gì?

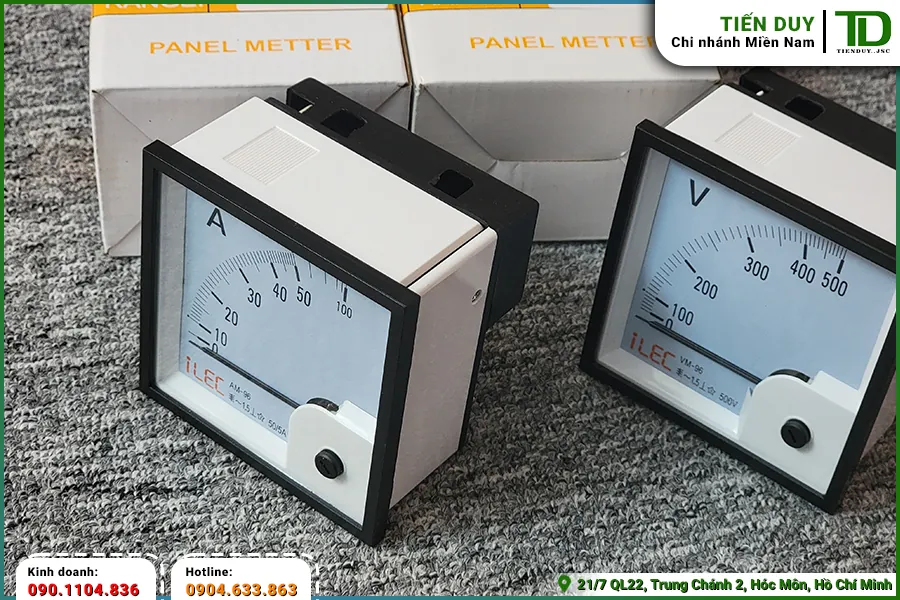

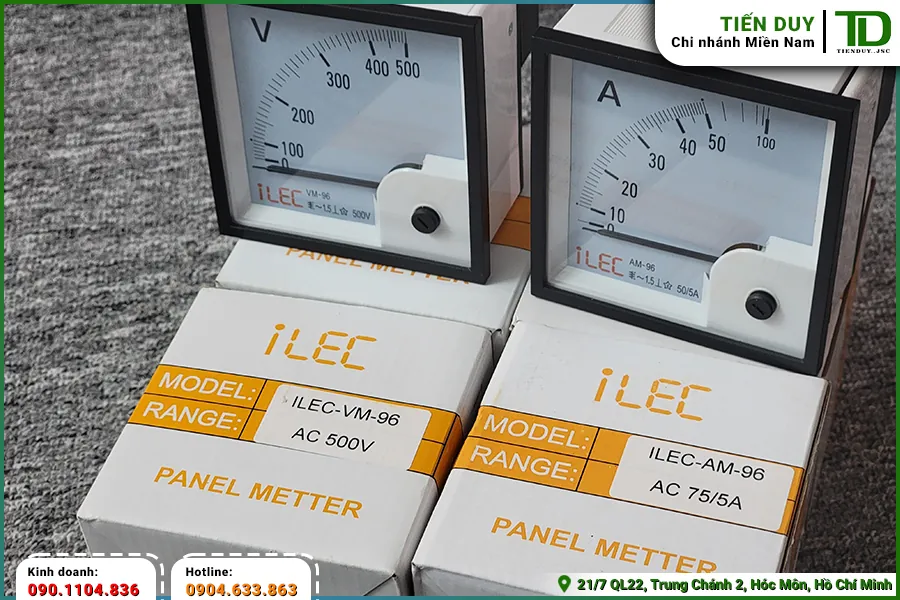

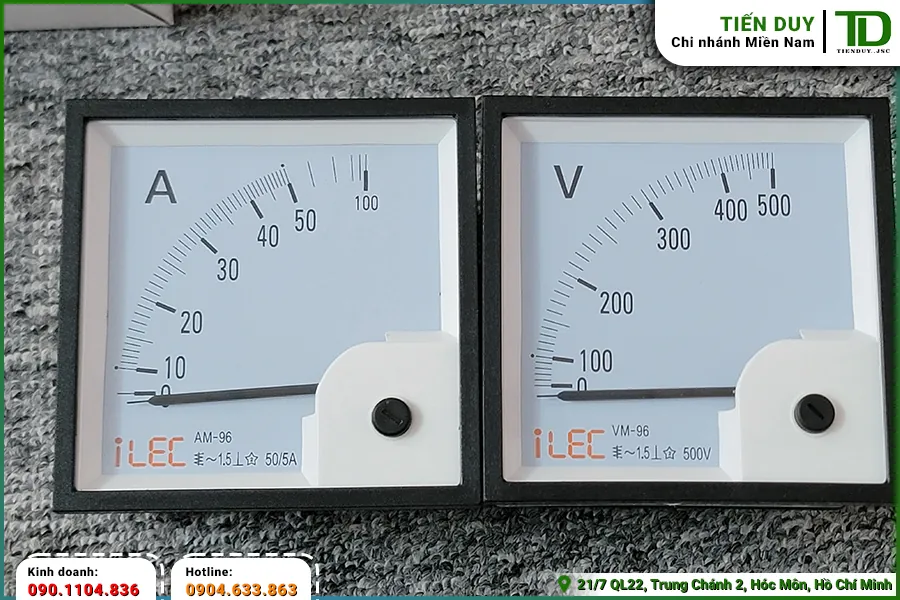

2. Đặc tính kỹ thuật của dòng đồng hồ kim AM-96 và VM-96

Dòng sản phẩm hiển thị bằng kim quay truyền thống vẫn giữ vai trò quan trọng trong nhiều dự án cơ điện. Mã hàng AM-96 và VM-96 sở hữu những thông số kỹ thuật đáp ứng tốt các tiêu chuẩn đo lường khắt khe.

2.1. Cấp chính xác Class 1.5 trong môi trường công nghiệp

Theo tài liệu kỹ thuật từ nhà sản xuất, các mã hàng dạng kim được thiết kế với cấp chính xác Class 1.5, một tiêu chuẩn rất phổ biến trong công nghiệp. Con số này có nghĩa là sai số tối đa của thiết bị chỉ rơi vào khoảng 1.5% so với giá trị toàn thang đo. Trong môi trường nhà xưởng có nhiều nhiễu điện từ, mức sai số này hoàn toàn nằm trong giới hạn cho phép để giám sát tải trọng. Cơ cấu kim quay phản hồi rất nhạy bén với những biến động nhỏ của dòng điện, giúp người dùng nhận biết ngay lập tức các bất thường. Mặc dù không chính xác tuyệt đối như đồng hồ điện tử ILEC 96×96, dòng kim quay vẫn mang lại độ tin cậy cao nhờ vật liệu chế tạo cuộn dây chất lượng.

Để đạt được cấp chính xác Class 1.5, quá trình hiệu chuẩn thiết bị tại nhà máy được thực hiện trên các dây chuyền tự động hóa hoàn toàn. Các vạch chia trên mặt số được in ấn sắc nét, khoảng cách đều nhau giúp kỹ thuật viên đọc thông số một cách trực quan nhất. Khi nhiệt độ môi trường bên trong tủ điện tăng cao, sai số của thiết bị vẫn không bị trôi đi quá nhiều. Điều này cực kỳ quan trọng đối với các trạm biến áp đặt ngoài trời, nơi điều kiện thời tiết thay đổi liên tục. Sự ổn định về mặt thông số của Đồng Hồ Ampe – Volt ILEC giúp đồng hồ ILEC 96×96 dạng kim luôn được tin dùng khi bàn giao hệ thống cho chủ đầu tư.



2.2. Nhóm đo điện áp và dòng điện gián tiếp qua biến dòng

Một trong những ưu điểm lớn nhất của mã AM-96 là khả năng tương thích với dải đo cực kỳ rộng, phục vụ từ các tủ phân phối nhỏ đến các tủ tổng MSB. Mặt số của thiết bị có thể thay thế linh hoạt để hiển thị các dải dòng điện khác nhau tùy theo công suất hệ thống:

• Nhóm đo nhỏ từ 50/5A đến 200/5A dành cho các tủ điều khiển động cơ cục bộ.
• Nhóm đo trung bình từ 250/5A đến 800/5A phù hợp cho các tủ phân phối tầng.
• Nhóm đo lớn từ 1000/5A lên đến 5000/5A chuyên dụng cho các tủ điện tổng đầu nguồn.

Việc thay đổi mặt số diễn ra rất nhanh chóng mà không cần phải can thiệp vào cơ cấu cuộn dây bên trong. Tính năng này giúp nó trở thành một giải pháp thay thế tiết kiệm hơn so với việc đầu tư đồng hồ đa năng ILEC 96×96 cho các mạch đơn giản.



2.3. Độ bền cơ học chống rung lắc trên cánh tủ

Môi trường công nghiệp luôn tồn tại những rung động liên tục phát ra từ các động cơ, máy nén khí hoặc máy dập công suất lớn. Cơ cấu kim quay của thiết bị được thiết kế với hệ thống giảm chấn đặc biệt để triệt tiêu các dao động cơ học này. Trục kim được đặt trên các gối đỡ bằng đá sapphire nhân tạo, giúp giảm thiểu ma sát và chống mài mòn hiệu quả. Nhờ vậy, kim chỉ thị của đồng hồ ILEC 96×96 luôn đứng vững tại giá trị đo được, không bị rung lắc gây hoa mắt cho người quan sát. Độ bền cơ học cao giúp thiết bị kéo dài tuổi thọ, giảm thiểu chi phí thay thế linh kiện cho nhà máy.

Lớp vỏ nhựa bảo vệ bên ngoài cũng được đúc từ vật liệu chống cháy, có khả năng chịu va đập tốt trong quá trình vận chuyển và lắp đặt. Khi cánh tủ điện bị đóng sập mạnh, lực chấn động truyền lên mặt táp lô sẽ được hấp thụ một phần bởi ron cao su đệm quanh viền. Thiết kế cơ khí vững chắc này giúp đồng hồ đo ILEC 96×96 vượt qua các bài kiểm tra rung động nghiêm ngặt trước khi xuất xưởng. Các xưởng sản xuất tại khu vực TP.HCM thường ưu tiên sử dụng dòng kim quay này cho các máy móc có độ rung lắc lớn. Nó mang lại sự an tâm tuyệt đối cho đội ngũ bảo trì khi không phải thường xuyên căn chỉnh lại kim chỉ thị.

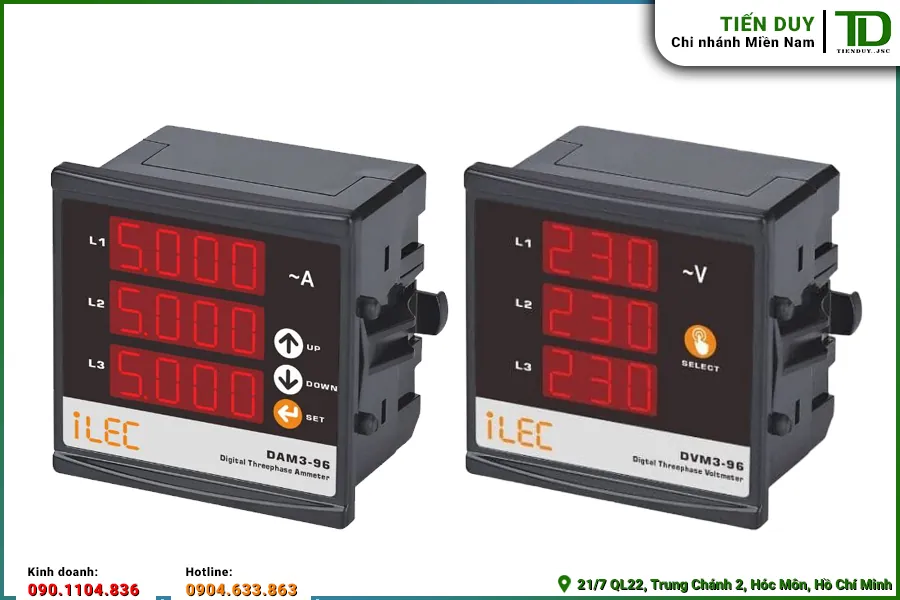

3. Khả năng hiển thị của đồng hồ điện tử ILEC 96×96 đo dòng và áp

Sự phát triển của công nghệ vi xử lý đã mang đến những thiết bị đo lường kỹ thuật số với nhiều tính năng vượt trội. Mã hàng DAM3-96 và DVM3-96 là đại diện tiêu biểu cho xu hướng số hóa trên các hệ thống tủ điện hiện đại.

3.1. Giám sát đồng thời 3 pha qua màn hình LED 14mm

Khác với dòng kim quay chỉ đo được một pha duy nhất, mã DAM3-96 và DVM3-96 có khả năng giám sát đồng thời thông số của cả ba pha A, B, C. Mặt trước của thiết bị được trang bị ba hàng đèn LED 7 đoạn màu đỏ, mỗi hàng hiển thị 4 chữ số sắc nét. Kích thước mỗi chữ số lên đến 14mm, giúp người vận hành dễ dàng đọc được thông số chính xác từ khoảng cách xa hoặc trong điều kiện thiếu sáng. Việc tích hợp ba phép đo vào một đồng hồ điện tử ILEC 96×96 duy nhất giúp tiết kiệm đáng kể không gian khoét lỗ trên mặt cánh tủ. Nó cũng làm cho bố cục mặt táp lô trở nên gọn gàng, hiện đại và mang tính thẩm mỹ cao hơn rất nhiều.

Tốc độ lấy mẫu của mạch vi xử lý bên trong cực kỳ nhanh, giúp các giá trị hiển thị trên màn hình LED được cập nhật liên tục theo thời gian thực. Khi tải trọng của hệ thống thay đổi đột ngột, các con số sẽ nhảy ngay lập tức mà không có độ trễ cơ học như dòng kim quay. Người dùng có thể cài đặt tỷ số biến dòng trực tiếp thông qua các phím nhấn mềm được bố trí ngay dưới màn hình. Tính năng lập trình linh hoạt này mang lại trải nghiệm sử dụng gần giống với các dòng đồng hồ đa năng ILEC 96×96 cao cấp. Nó loại bỏ hoàn toàn sự phụ thuộc vào việc phải thay thế các mặt số vật lý như trước đây.



3.2. Dải điện áp nuôi và sai số đo lường thực tế

Để duy trì hoạt động của mạch điện tử và màn hình LED, thiết bị yêu cầu một nguồn điện áp nuôi độc lập. Theo thông số kỹ thuật, dải điện áp nuôi cho phép dao động rất rộng từ 150VAC đến 270VAC, phù hợp với lưới điện thực tế thường xuyên bị sụt áp. Dải đo ngõ vào của tín hiệu dòng điện nằm trong khoảng 0.1A đến 5.5A, trong khi dải đo điện áp hỗ trợ từ 10V đến 500VAC. Sai số đo lường của đồng hồ ILEC 96×96 dạng số được kiểm soát ở mức cộng trừ 1%, mang lại độ chính xác cao hơn hẳn so với dòng cơ học. Các thông số này đảm bảo thiết bị luôn hoạt động ổn định ngay cả khi chất lượng điện năng của nhà máy không thực sự tốt.

Việc ứng dụng công nghệ kỹ thuật số giúp thiết bị miễn nhiễm hoàn toàn với các sai số do góc nhìn của người đọc gây ra. Các số liệu hiển thị rõ ràng, minh bạch giúp công tác ghi chép nhật ký vận hành trở nên nhanh chóng và chính xác tuyệt đối. Khi lên dự toán cho các dự án nâng cấp hệ thống đo lường, việc lựa chọn đồng hồ đo ILEC 96×96 điện tử là một bước đi mang tính chiến lược. Nó cung cấp nền tảng dữ liệu vững chắc để ban quản lý nhà máy đưa ra các quyết định điều chỉnh phụ tải hợp lý. Sự hiện diện của thiết bị này là minh chứng cho một hệ thống điện được thiết kế bài bản và chuyên nghiệp.



3.3. Khả năng tương thích với các loại biến dòng tiêu chuẩn

Tỷ số của biến dòng sơ cấp bắt buộc phải khớp hoàn toàn với dải đo được cài đặt trong phần mềm của thiết bị. Mã DAM3-96 hỗ trợ cài đặt tỷ số CT từ 5/5A lên đến 9995/5A, tương thích với hầu hết các loại biến dòng kẹp hoặc biến dòng đúc trên thị trường. Nếu sự phối hợp này bị sai lệch, đồng hồ điện tử ILEC 96×96 sẽ hiển thị một giá trị hoàn toàn vô nghĩa, gây nguy hiểm cho quá trình vận hành. Khi thống kê khối lượng vật tư, phòng thu mua cần kiểm tra chéo hai thông số này để đảm bảo chúng luôn đi thành một cặp đồng bộ. Sự cẩn trọng này giúp tránh tình trạng vật tư về đến xưởng nhưng không thể cấu hình do lệch thông số kỹ thuật.



3.4. Ứng dụng trong việc phát hiện lệch pha hệ thống

Tại các trạm biến áp phân phối, việc cân bằng tải giữa ba pha là nhiệm vụ sống còn để tránh hiện tượng quá nhiệt dây trung tính. Nếu dòng điện hoặc điện áp trên một pha cao bất thường so với hai pha còn lại, máy biến áp sẽ bị giảm tuổi thọ nghiêm trọng. Bằng cách quan sát màn hình LED, kỹ sư có thể nhận biết ngay lập tức tình trạng lệch pha này thông qua ba hàng số hiển thị song song. Mặc dù không phân tích sâu được sóng hài như đồng hồ đa năng ILEC 96×96, thiết bị này vẫn đủ sức cảnh báo sớm các rủi ro cơ bản. Từ đó, họ sẽ lên phương án san tải, chuyển đổi các thiết bị tiêu thụ điện từ pha đang quá tải sang các pha đang rảnh rỗi.

Hiện tượng lệch pha thường xuyên xảy ra tại các nhà máy có nhiều phụ tải một pha như hệ thống chiếu sáng hoặc máy hàn công nghiệp. Việc không có thiết bị giám sát dòng điện sẽ khiến tình trạng này kéo dài âm ỉ, dẫn đến nguy cơ chập cháy thanh cái. Khi thống kê khối lượng vật tư cho tủ phân phối, việc bổ sung đồng hồ ILEC 96×96 là một khoản đầu tư rất nhỏ nhưng mang lại hiệu quả bảo vệ to lớn. Nó cung cấp bức tranh toàn cảnh về tình trạng phân bổ năng lượng, giúp ban quản lý nhà máy đưa ra các quyết định điều chỉnh hợp lý. Công tác này giúp tối ưu hóa hiệu suất truyền tải và giảm thiểu tổn thất điện năng trên toàn hệ thống.

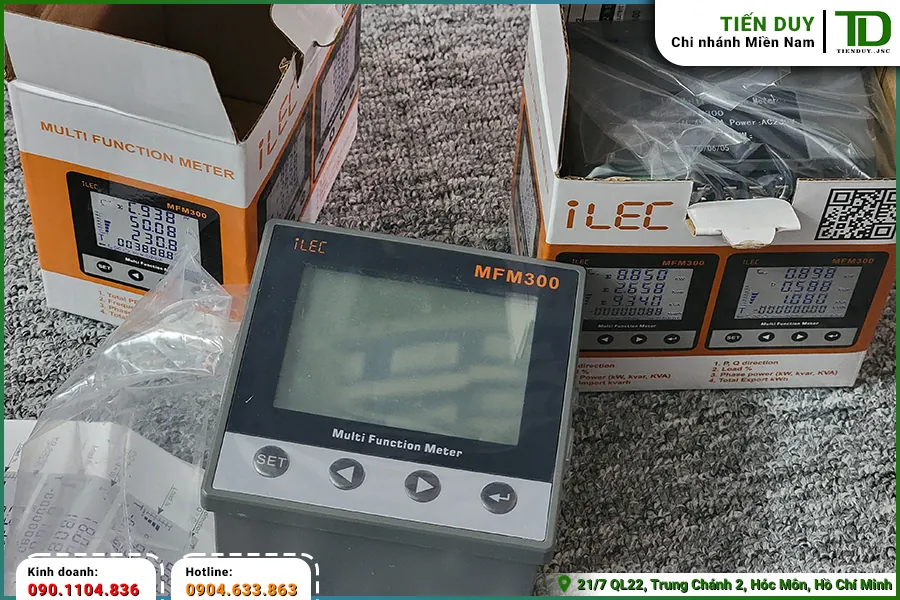

4. Phân tích thông số đồng hồ đa năng ILEC 96×96 mã MFM300

Đối với các hệ thống yêu cầu giám sát năng lượng chuyên sâu, thiết bị đo lường đa thông số là lựa chọn không thể thiếu. Mã hàng MFM300 mang đến giải pháp quản trị điện năng toàn diện cho các nhà máy quy mô lớn.

4.1. Khả năng đo lường toàn diện các thông số điện năng

Mã MFM300 được thiết kế để đo lường cùng lúc hàng loạt thông số quan trọng như điện áp (V), dòng điện (A), tần số (Hz) và hệ số công suất (PF). Sự tích hợp này giúp kỹ sư có cái nhìn tổng thể về chất lượng điện năng mà không cần phải lắp đặt quá nhiều thiết bị rời rạc. Nó đặc biệt hữu ích trong việc đánh giá hiệu suất hoạt động của các hệ thống bù công suất phản kháng tự động. Việc sử dụng đồng hồ đo ILEC 96×96 đa năng giúp giảm thiểu tối đa không gian đi dây tín hiệu phía sau cánh tủ. Nó tạo ra một kiến trúc hệ thống gọn gàng, dễ dàng bảo trì và khắc phục sự cố khi cần thiết.

Bên cạnh các thông số cơ bản, thiết bị còn đo lường chính xác công suất tác dụng (kW), công suất biểu kiến (kVA) và công suất phản kháng (kVar). Mạng điện hỗ trợ bao gồm cả hệ thống 3 pha 4 dây và 3 pha 3 dây, mang lại sự linh hoạt tối đa khi triển khai thực tế. Cấp chính xác của thiết bị đạt Class 0.5 cho dòng điện và Class 1 cho các thông số công suất, đáp ứng tiêu chuẩn đo lường thương mại. So với các dòng đồng hồ điện tử ILEC 96×96 thông thường, mã MFM300 sở hữu năng lực xử lý dữ liệu vượt trội hơn hẳn. Nó là công cụ đắc lực giúp ban quản lý nhà máy kiểm soát chặt chẽ chi phí năng lượng hàng tháng.



4.2. Màn hình LCD hiển thị 4 hàng dữ liệu trực quan

Điểm nhấn nổi bật của mã MFM300 là màn hình LCD kích thước lớn, cho phép hiển thị đồng thời 4 hàng dữ liệu sắc nét. Ba hàng đầu tiên dành riêng cho các thông số tức thời của ba pha, trong khi hàng thứ tư hiển thị 8 chữ số dành cho điện năng tích lũy (kWh, kVarh). Thiết kế giao diện này giúp người vận hành nắm bắt toàn bộ tình trạng hệ thống chỉ bằng một cái liếc mắt. Màn hình của đồng hồ đa năng ILEC 96×96 còn tích hợp tính năng hiển thị 4 góc công suất và phần trăm tải trọng từ 20% đến 120%. Các biểu tượng đồ họa trực quan giúp việc đọc hiểu thông số trở nên dễ dàng ngay cả với những công nhân không chuyên về điện.



4.3. Chức năng giám sát công suất và điện năng tiêu thụ

Việc theo dõi liên tục lượng điện năng tiêu thụ (kWh) là cơ sở để nhà máy phân bổ chi phí sản xuất cho từng phân xưởng. Thiết bị có khả năng lưu trữ dữ liệu điện năng tích lũy một cách an toàn thông qua các tính năng ưu việt:

• Ghi nhớ dữ liệu không bị mất đi ngay cả khi hệ thống mất điện đột ngột.
• Giám sát phần trăm tải trọng giúp kỹ sư nhận biết máy biến áp đang chạy non tải hay quá tải.
• Cung cấp bằng chứng xác thực để đối chiếu với hóa đơn tiền điện từ công ty điện lực.

Khi lên dự toán vật tư cho các tủ điện tổng, đồng hồ ILEC 96×96 mã MFM300 luôn là ưu tiên hàng đầu của các nhà thầu cơ điện.

Hệ số công suất (PF) cũng là một thông số cực kỳ quan trọng được thiết bị này giám sát chặt chẽ theo thời gian thực. Nếu hệ số PF tụt xuống dưới mức quy định, nhà máy sẽ phải chịu các khoản tiền phạt công suất phản kháng rất lớn. Việc phát hiện sớm tình trạng này giúp đội ngũ bảo trì kịp thời kiểm tra lại các tụ bù trên hệ thống. Dữ liệu từ đồng hồ đo ILEC 96×96 đa năng chính là kim chỉ nam để tối ưu hóa hiệu suất sử dụng điện năng. Nó góp phần xây dựng một hệ thống sản xuất xanh, sạch và tiết kiệm năng lượng theo đúng xu hướng hiện nay.



4.4. Tích hợp chuẩn truyền thông Modbus RTU

Để đáp ứng yêu cầu của kỷ nguyên công nghiệp 4.0, mã MFM300 được trang bị sẵn cổng truyền thông RS485 hỗ trợ giao thức Modbus RTU. Tính năng này cho phép thiết bị truyền tải toàn bộ dữ liệu đo lường về hệ thống điều khiển trung tâm (SCADA) hoặc PLC một cách liên tục. Kỹ sư có thể ngồi tại phòng điều khiển để giám sát thông số của hàng chục tủ điện nằm rải rác khắp nhà máy. Khác với các đồng hồ điện tử ILEC 96×96 độc lập, khả năng kết nối mạng giúp MFM300 trở thành một mắt xích quan trọng trong hệ thống IoT công nghiệp. Nó mở ra khả năng tự động hóa việc thu thập dữ liệu và lập báo cáo năng lượng định kỳ.



4.5. Ứng dụng trong các hệ thống quản lý năng lượng

Tại các tòa nhà thương mại hoặc khu công nghiệp lớn thuộc TP.HCM, hệ thống quản lý năng lượng (EMS) đang trở thành tiêu chuẩn bắt buộc. Việc triển khai hàng loạt thiết bị đo lường có khả năng truyền thông giúp ban quản lý vẽ ra được bức tranh tiêu thụ điện chi tiết đến từng khu vực. Dựa trên dữ liệu này, họ có thể phát hiện ra những điểm rò rỉ năng lượng hoặc những cỗ máy hoạt động kém hiệu quả. Việc đầu tư đồng hồ đa năng ILEC 96×96 ngay từ giai đoạn thiết kế ban đầu sẽ giúp tiết kiệm rất nhiều chi phí nâng cấp về sau. Nó là nền tảng vững chắc để xây dựng các chiến lược tiết kiệm năng lượng dài hạn cho doanh nghiệp.

Nếu phòng thu mua đang cần lên dự toán cho các dự án tủ điện tổng MSB, việc tìm kiếm nguồn cung cấp vật tư ổn định là ưu tiên hàng đầu. Hãy liên hệ ngay với Tiến Duy qua hotline 0901.104.836 (Ms Hiền) để nhận báo giá sỉ và kiểm tra tồn kho các dòng đồng hồ ILEC 96×96. Chúng tôi luôn sẵn sàng hỗ trợ tư vấn các mã hàng phù hợp nhất để tối ưu hóa chi phí sản xuất cho doanh nghiệp của bạn. Hàng hóa luôn có sẵn số lượng lớn tại kho, đáp ứng ngay lập tức tiến độ khẩn cấp của các nhà thầu. Việc hợp tác với một nhà phân phối uy tín giúp bạn hoàn toàn an tâm về chất lượng và nguồn gốc xuất xứ của thiết bị.



5. Ưu điểm của dòng đồng hồ đo kết hợp Ampe, Volt, Hz mã DAVF-96

Đối với các hệ thống điện một pha, việc tối ưu hóa không gian hiển thị luôn là một bài toán khó đối với người thiết kế. Mã hàng DAVF-96 ra đời để giải quyết triệt để vấn đề này bằng một thiết kế tích hợp thông minh.

5.1. Giải pháp đo lường tích hợp 3 trong 1 cho mạng một pha

Mã DAVF-96 là một thiết bị độc đáo khi kết hợp khả năng đo lường đồng thời dòng điện, điện áp và tần số của mạng điện một pha. Mặt trước của thiết bị được bố trí 3 hàng LED 3 số màu đỏ, hiển thị rõ ràng từng thông số riêng biệt. Dải đo điện áp hỗ trợ từ 10V đến 500VAC, trong khi dải đo tần số hoạt động tốt từ 10Hz đến 400Hz. Việc tích hợp 3 chức năng vào một đồng hồ đo ILEC 96×96 duy nhất giúp kỹ sư không phải đau đầu tìm chỗ bố trí nhiều thiết bị rời rạc. Nó mang lại sự tiện lợi tối đa cho người vận hành khi chỉ cần nhìn vào một điểm là nắm được toàn bộ tình trạng nguồn điện.

Thiết bị sử dụng nguồn nuôi từ 150VAC đến 270VAC, đảm bảo hoạt động ổn định ngay cả khi điện lưới bị sụt giảm mạnh. Tỷ số biến dòng CT có thể cài đặt linh hoạt từ 5/5A đến 9995/5A, tương thích với mọi quy mô tải trọng một pha. Sai số đo lường được duy trì ở mức +-1%, hoàn toàn đáp ứng các yêu cầu giám sát kỹ thuật thông thường tại xưởng. Giống như các dòng đồng hồ điện tử ILEC 96×96 khác, mã DAVF-96 cũng được trang bị các phím nhấn mềm để cài đặt thông số nhanh chóng. Sự kết hợp hoàn hảo giữa tính năng và thiết kế giúp nó trở thành lựa chọn hàng đầu cho các tủ điều khiển máy bơm hoặc quạt thông gió.



5.2. Tối ưu hóa không gian và chi phí vật tư

Việc sử dụng thiết bị tích hợp 3 trong 1 giúp giảm thiểu đến 66% diện tích khoét lỗ trên mặt cánh tủ so với việc dùng 3 đồng hồ riêng biệt. Điều này đặc biệt có ý nghĩa đối với các tủ điện kích thước nhỏ, nơi không gian bề mặt vô cùng hạn hẹp. Nó cũng giúp giảm bớt số lượng dây dẫn tín hiệu và nhân công đấu nối, từ đó kéo giảm tổng chi phí sản xuất tủ điện. Mặc dù không đo được công suất như đồng hồ đa năng ILEC 96×96, mã DAVF-96 vẫn là một giải pháp cực kỳ kinh tế cho các ứng dụng cơ bản. Khi thống kê khối lượng vật tư, việc đưa mã hàng này vào danh sách sẽ giúp nhà thầu tăng sức cạnh tranh về giá khi đấu thầu dự án.

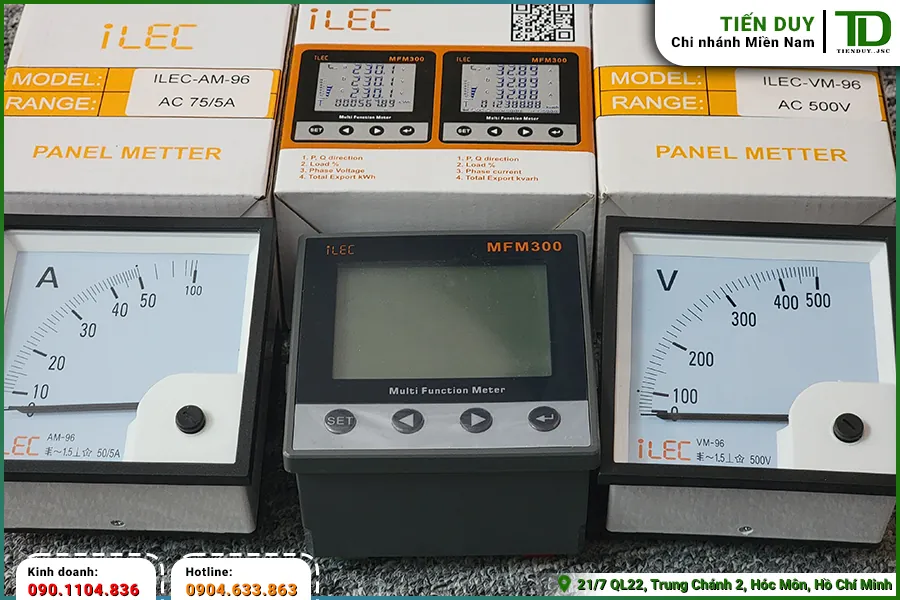

6. Các ứng dụng thực tế khi lên danh mục vật tư tủ điện

Việc trang bị thiết bị đo lường không chỉ để trang trí mà mang lại những giá trị vận hành cốt lõi. Dưới đây là những tình huống thực tế đòi hỏi phải có sự hiện diện của các nhóm sản phẩm này.

6.1. Giám sát tải trọng tại các tủ phân phối tổng MSB

Tại các tủ điện tổng MSB, dòng điện chạy qua hệ thống thanh cái thường có giá trị lên đến hàng ngàn Ampe. Việc theo dõi liên tục mức độ mang tải giúp ban quản lý đánh giá được tình trạng hoạt động của toàn bộ nhà máy. Nếu dòng điện tiến sát đến ngưỡng chịu đựng của aptomat tổng, hệ thống sẽ có nguy cơ bị sập nguồn đột ngột gây thiệt hại nặng nề. Việc trang bị đồng hồ ILEC 96×96 giúp kỹ sư nhận biết sớm các dấu hiệu quá tải để kịp thời cắt giảm các phụ tải không quan trọng. Nó đóng vai trò như một người gác cổng cần mẫn, bảo vệ an toàn cho toàn bộ hệ thống điện phía sau.

Các thông số điện áp cũng cần được giám sát chặt chẽ để đảm bảo máy móc hoạt động đúng công suất thiết kế. Nếu điện áp sụt giảm quá sâu, các động cơ sẽ phải kéo dòng cao hơn để bù đắp, dẫn đến hiện tượng quá nhiệt và cháy cuộn dây. Ngược lại, điện áp quá cao sẽ làm hỏng các bo mạch điện tử nhạy cảm bên trong dây chuyền sản xuất. Sự hiện diện của đồng hồ đo ILEC 96×96 trên mặt tủ MSB cung cấp dữ liệu tức thời để kỹ sư quyết định có nên đóng điện hay không. Nó là công cụ không thể thiếu để duy trì chất lượng điện năng ổn định cho các khu công nghiệp tại TP.HCM.



6.2. Cung cấp dữ liệu cho công tác bảo trì phòng ngừa

Công tác bảo trì phòng ngừa đòi hỏi kỹ thuật viên phải ghi chép lại các thông số vận hành của máy móc theo từng ca làm việc. Những số liệu này khi được tập hợp lại sẽ tạo thành một biểu đồ xu hướng, giúp phát hiện sớm các dấu hiệu xuống cấp của động cơ. Nếu dòng điện hoạt động tăng dần theo thời gian dù tải trọng không đổi, rất có thể vòng bi đang bị khô mỡ hoặc hệ thống cơ khí bị kẹt. Lúc này, các chỉ số trên đồng hồ điện tử ILEC 96×96 chính là nguồn cung cấp dữ liệu thô đáng tin cậy nhất cho đội ngũ bảo trì. Việc phát hiện và xử lý sớm các bất thường này giúp nhà máy tránh được những sự cố dừng máy đột xuất.



6.3. Đảm bảo an toàn vận hành cho hệ thống thanh cái

Hệ thống thanh cái đồng trong tủ điện luôn sinh ra nhiệt lượng lớn khi phải gánh chịu dòng điện định mức liên tục. Việc theo dõi sát sao công suất tiêu thụ giúp kỹ sư đánh giá được mức độ phát nhiệt này có nằm trong giới hạn an toàn hay không. Nếu phát hiện công suất tăng vọt bất thường, họ có thể dùng camera nhiệt để kiểm tra lại các điểm siết bu lông trên thanh cái. Việc sử dụng đồng hồ đa năng ILEC 96×96 cung cấp cái nhìn sâu sắc hơn về sự phân bổ công suất giữa các pha. Nó giúp ngăn chặn triệt để nguy cơ phóng điện hoặc chập cháy do thanh cái bị quá nhiệt cục bộ.

Đối với các dự án có yêu cầu khắt khe về hồ sơ quản lý chất lượng, nhật ký vận hành là tài liệu bắt buộc phải có khi nghiệm thu. Các số liệu dòng điện và điện áp được ghi nhận rõ ràng sẽ chứng minh hệ thống đang hoạt động đúng với thiết kế ban đầu. Việc trang bị đồng hồ ILEC 96×96 trên mặt tủ giúp công nhân vận hành dễ dàng thực hiện công việc ghi chép này mà không cần dùng đến thiết bị đo cầm tay. Nó tạo ra một quy trình làm việc an toàn, chuyên nghiệp và tuân thủ nghiêm ngặt các quy định về an toàn điện công nghiệp. Đây là yếu tố then chốt giúp các nhà thầu cơ điện ghi điểm trong mắt các chủ đầu tư khó tính.

7. Phương pháp kiểm tra tồn kho và nghiệm thu thiết bị đo lường

Trong bối cảnh chuỗi cung ứng toàn cầu thường xuyên biến động, việc quản trị rủi ro thiếu hụt vật tư là nhiệm vụ sống còn của các xưởng cơ điện. Khi lên dự toán cho một dự án lớn, phòng thu mua cần yêu cầu nhà cung cấp cập nhật liên tục số lượng tồn kho thực tế của các mã thiết bị đo lường. Việc này giúp đảm bảo tiến độ sản xuất không bị đình trệ chỉ vì thiếu một vài linh kiện nhỏ trên mặt tủ. Các tổng kho phân phối lớn luôn duy trì một lượng hàng dự trữ an toàn để sẵn sàng bơm hàng cho các đối tác chiến lược bất cứ lúc nào. Việc chủ động nguồn cung đồng hồ đo ILEC 96×96 giúp các nhà thầu tự tin hơn khi cam kết tiến độ bàn giao với chủ đầu tư.

Quá trình nghiệm thu tủ điện trước khi xuất xưởng luôn bao gồm bước kiểm tra kỹ lưỡng hoạt động của các thiết bị đo lường. Kỹ thuật viên sẽ sử dụng các máy bơm dòng sơ cấp chuyên dụng để giả lập tải trọng chạy qua thanh cái. Lúc này, giá trị hiển thị trên màn hình phải tương đương với giá trị dòng điện được bơm vào, nằm trong giới hạn sai số cho phép. Nếu phát hiện kim chỉ thị bị kẹt hoặc màn hình đồng hồ điện tử ILEC 96×96 mất nét, thiết bị đó bắt buộc phải được thay thế ngay lập tức. Bước kiểm tra nghiêm ngặt này đảm bảo sản phẩm khi đến tay chủ đầu tư luôn trong trạng thái hoạt động hoàn hảo nhất.

Bên cạnh việc kiểm tra độ chính xác, tính thẩm mỹ và độ chắc chắn khi lắp đặt trên mặt cánh tủ cũng được đánh giá rất cao. Các thiết bị đo lường phải được bố trí thẳng hàng, cân xứng và có khoảng cách đều nhau để tạo nên một tổng thể hài hòa. Nhãn mác ghi chú chức năng của từng thiết bị phải được dán ngay ngắn, sử dụng vật liệu mica khắc laser để đảm bảo độ bền chữ. Các ốc vít cố định phía sau mặt tủ phải được đánh dấu bằng bút sơn để xác nhận đã được siết đủ lực theo tiêu chuẩn. Những chi tiết nhỏ trong việc lắp đặt đồng hồ đa năng ILEC 96×96 góp phần tạo nên sự chuyên nghiệp và đẳng cấp cho các sản phẩm tủ điện công nghiệp.
