Đồng hồ đa năng ILEC model MFM300 là thiết bị đo lường điện tử chuyên dụng cho mạng điện 3 pha 4 dây hoặc 3 pha 3 dây với điện áp nuôi từ 180 đến 265VAC. Thiết bị tích hợp màn hình LCD hiển thị 3 hàng 4 số cho các thông số cơ bản và hàng thứ 4 hiển thị 8 số dành riêng cho điện năng KWh, Kvarh. Sản phẩm đạt cấp chính xác Class 0.5 cho dòng điện và Class 1 cho công suất, hỗ trợ cài đặt tỷ số biến dòng CT từ 1 đến 9999, đồng thời tích hợp chuẩn truyền thông Modbus RTU phục vụ giám sát từ xa.

1. Thông tin cơ bản về đồng hồ đa năng ILEC

Để hiểu rõ khả năng ứng dụng, chúng ta cần nắm bắt các thông số tổng quan của đồng hồ đa năng ILEC mã MFM300. Thiết bị này được thiết kế chuyên dụng cho việc giám sát toàn diện các chỉ số điện năng trong hệ thống công nghiệp.

1.1. Nhận diện ngoại quan và màn hình hiển thị

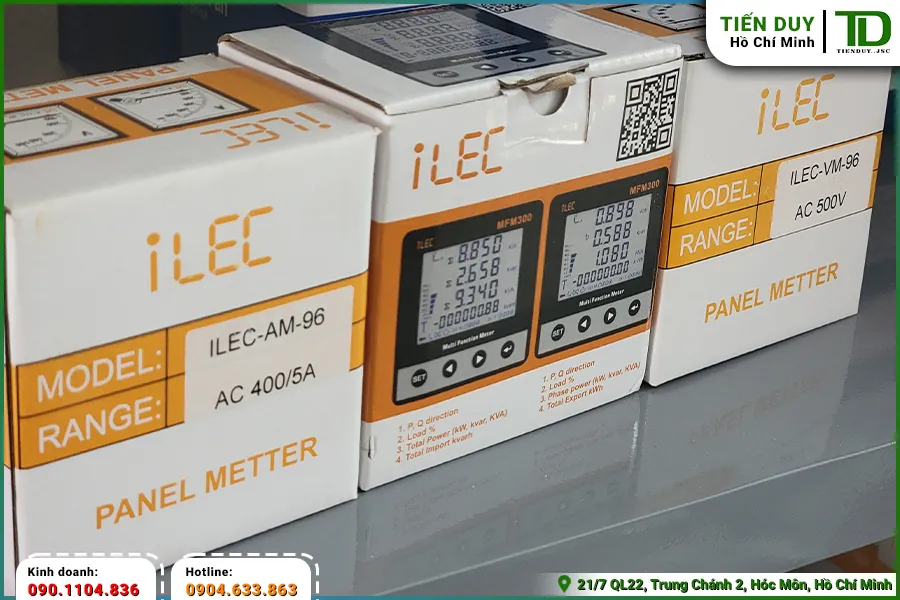

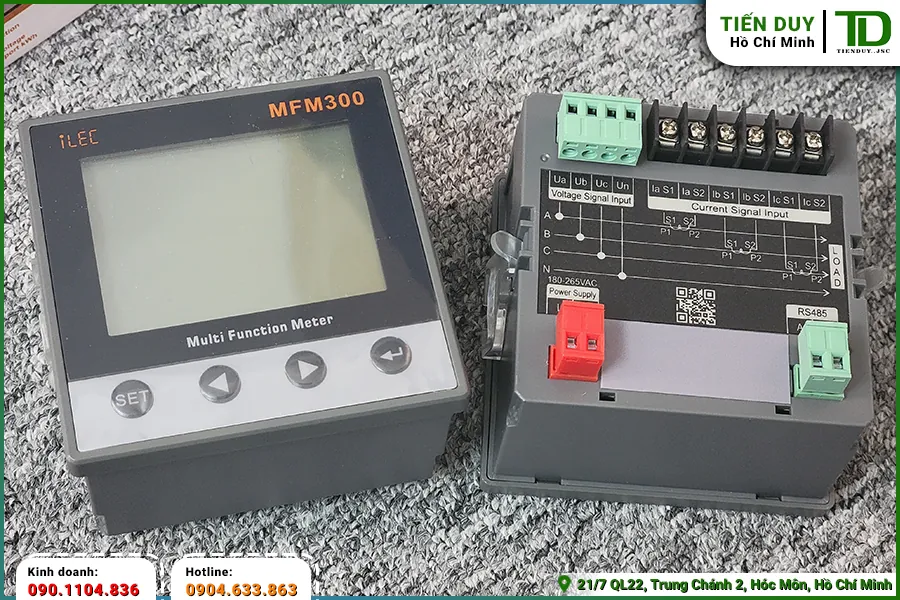

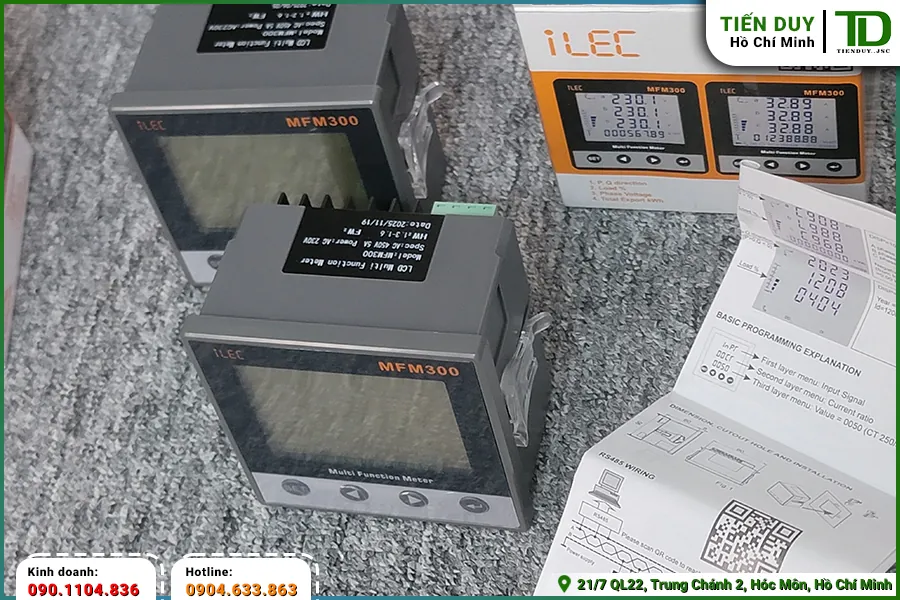

Ngoại quan của thiết bị đo lường này mang thiết kế khối hộp tiêu chuẩn, phù hợp để gắn trên mặt cánh tủ điện công nghiệp. Điểm nổi bật nhất là màn hình hiển thị dạng LCD sắc nét, cho phép người vận hành dễ dàng quan sát các thông số ngay cả trong điều kiện ánh sáng yếu tại nhà xưởng. Màn hình được chia thành nhiều khu vực hiển thị khác nhau để cung cấp lượng thông tin tối đa cùng một lúc. Cụ thể, thiết bị sở hữu 3 hàng đầu tiên hiển thị 4 số, chuyên dùng cho các thông số cơ bản như điện áp hay dòng điện.

Bên cạnh đó, hàng thứ 4 trên mặt đồng hồ đa năng ILEC được thiết kế đặc biệt với khả năng hiển thị lên đến 8 số. Khu vực này được dành riêng cho việc ghi nhận điện năng tiêu thụ tích lũy bao gồm KWh và Kvarh. Việc bố trí màn hình phân lớp như vậy giúp kỹ thuật viên không phải thao tác chuyển đổi quá nhiều trang màn hình khi cần kiểm tra nhanh trạng thái tủ điện. Thiết kế giao diện trực quan này đóng vai trò quan trọng trong việc giảm thiểu sai sót khi ghi nhận dữ liệu vận hành hàng ngày.

1.2. Cấu hình mạng điện và cấp chính xác

Về mặt kỹ thuật cốt lõi, thiết bị hỗ trợ linh hoạt cho cả mạng điện 3 pha 4 dây và 3 pha 3 dây, đáp ứng hầu hết các cấu hình trạm biến áp hiện nay. Nguồn điện áp nuôi thiết bị hoạt động ổn định trong dải từ 180 đến 265VAC, đảm bảo an toàn khi có sự dao động điện áp lưới. Cấp chính xác của thiết bị được nhà sản xuất quy định rất rõ ràng theo từng nhóm thông số đo lường. Đối với chức năng đo dòng điện, thiết bị đạt cấp chính xác Class 0.5, trong khi các thông số công suất và điện năng đạt Class 1.

2. Chức năng đo lường các thông số điện áp và dòng điện

Nhiệm vụ cơ bản nhất của các thiết bị đo lường là giám sát nguồn cấp đầu vào. Dưới đây là chi tiết về chức năng đồng hồ đa năng ILEC trong việc kiểm soát điện áp và dòng điện.

2.1. Giám sát điện áp mạng 3 pha

Đồng hồ đa năng ILEC có khả năng đo lường liên tục và hiển thị chính xác giá trị điện áp pha và điện áp dây của hệ thống. Việc theo dõi sát sao thông số V giúp phát hiện sớm các hiện tượng sụt áp hoặc quá áp có thể gây nguy hiểm cho động cơ. Dữ liệu điện áp được cập nhật theo thời gian thực trên màn hình LCD, cung cấp cái nhìn tổng thể về chất lượng nguồn điện đầu vào. Nhờ đó, nhân viên bảo trì có thể đưa ra các quyết định điều chỉnh nấc phân áp của máy biến áp sao cho phù hợp với tình trạng tải thực tế.

2.2. Đo lường dòng điện tải thực tế

Chức năng đo dòng điện là một trong những tính năng được sử dụng thường xuyên nhất trên thiết bị này. Thông qua việc kết nối với các biến dòng kẹp hoặc biến dòng đúc, thiết bị sẽ thu thập tín hiệu thứ cấp để tính toán ra dòng điện sơ cấp đang chạy qua thanh cái. Tỷ số biến dòng CT có thể được cài đặt linh hoạt từ 1 đến 9999, cho phép thiết bị tương thích với nhiều quy mô tủ điện khác nhau. Việc giám sát dòng điện liên tục giúp ngăn ngừa tình trạng quá tải cục bộ trên các nhánh phân phối.

Trong nhiều trường hợp, người dùng thường phân vân giữa việc sử dụng thiết bị đo tổng hợp hay dùng các loại Đồng Hồ Ampe – Volt ILEC riêng lẻ cho từng pha. Việc tích hợp đo dòng điện 3 pha trên cùng một thiết bị đa năng giúp tiết kiệm đáng kể không gian khoét lỗ trên mặt tủ. Đồng thời, kỹ thuật viên có thể dễ dàng so sánh độ lệch dòng giữa các pha ngay trên cùng một giao diện màn hình. Điều này hỗ trợ đắc lực cho công tác cân bằng pha trong các hệ thống điện nhà xưởng quy mô lớn.

2.3. Đo lường tần số hệ thống

Tần số là một chỉ số quan trọng phản ánh sự ổn định của nguồn phát điện, đặc biệt là khi sử dụng máy phát điện dự phòng. Chức năng đồng hồ đa năng ILEC cung cấp khả năng đo lường tần số với độ nhạy cao, giúp phát hiện ngay lập tức các dao động bất thường của lưới điện. Sự sai lệch tần số kéo dài có thể gây ảnh hưởng nghiêm trọng đến tốc độ quay của các động cơ không đồng bộ trong dây chuyền sản xuất. Do đó, tính năng này đóng vai trò như một lớp cảnh báo sớm, giúp bảo vệ các thiết bị tải nhạy cảm khỏi hư hỏng.

3. Chức năng giám sát công suất và điện năng tiêu thụ

Vượt xa các thiết bị đo cơ bản, dòng sản phẩm MFM300 cung cấp khả năng phân tích năng lượng chuyên sâu. Việc ứng dụng đồng hồ đa năng ILEC giúp các nhà máy kiểm soát chặt chẽ chi phí vận hành.

3.1. Theo dõi công suất tác dụng và phản kháng

Thiết bị có khả năng tính toán và hiển thị trực tiếp các giá trị công suất tác dụng, công suất biểu kiến và công suất phản kháng. Việc nắm bắt chính xác thông số KW giúp người quản lý biết được mức độ tiêu thụ năng lượng thực tế sinh ra công hữu ích. Trong khi đó, chỉ số Kvar lại phản ánh phần năng lượng vô công sinh ra do tính cảm kháng của các cuộn dây động cơ. Sự kết hợp của các thông số này cho phép đánh giá toàn diện hiệu suất hoạt động của toàn bộ hệ thống tải.

Bên cạnh đó, hệ số công suất cũng được thiết bị đo lường và cập nhật liên tục. Hệ số PF thấp là nguyên nhân chính dẫn đến việc bị điện lực phạt tiền công suất phản kháng hàng tháng. Bằng cách theo dõi thông số đồng hồ đa năng ILEC, kỹ thuật viên có thể quyết định thời điểm cần đóng thêm các cấp tụ bù để cải thiện hệ số cos phi. Đây là cơ sở kỹ thuật quan trọng để duy trì hệ số PF luôn ở mức tiêu chuẩn trên 0.9 theo quy định hiện hành.

3.2. Ghi nhận điện năng KWh và Kvarh

Chức năng đo đếm điện năng là yếu tố then chốt biến thiết bị này thành một công cụ quản lý năng lượng đắc lực. Thiết bị sử dụng hàng hiển thị 8 số riêng biệt để cộng dồn liên tục lượng điện năng tác dụng đã tiêu thụ. Dữ liệu này được lưu trữ an toàn trong bộ nhớ nội bộ, không bị mất đi ngay cả khi hệ thống tủ điện gặp sự cố mất nguồn đột ngột. Việc ghi nhận chính xác KWh giúp các phân xưởng dễ dàng hạch toán chi phí tiền điện cho từng ca sản xuất cụ thể.

Song song với KWh, lượng điện năng phản kháng cũng được thiết bị thống kê một cách chi tiết. Dưới đây là các lợi ích kỹ thuật khi giám sát chặt chẽ chỉ số Kvarh trong hệ thống:

• Đánh giá chính xác hiệu quả làm việc của bộ điều khiển tụ bù tự động.
• Phát hiện sớm tình trạng bù thiếu hoặc bù dư dung lượng tụ điện.
• Cung cấp số liệu đối chiếu khách quan với công tơ đo đếm của điện lực.
• Hỗ trợ lập báo cáo kiểm toán năng lượng định kỳ cho nhà máy.

Việc tích hợp cả hai chức năng đo đếm KWh và Kvarh trên cùng một đồng hồ đa năng ILEC mang lại sự tiện lợi tối đa cho người dùng. Thay vì phải lắp đặt nhiều công tơ cơ khí cồng kềnh, chỉ cần một thiết bị duy nhất là đủ để thu thập toàn bộ dữ liệu năng lượng. Khả năng lưu trữ số liệu dài hạn với dải hiển thị rộng đảm bảo thiết bị có thể hoạt động nhiều năm mà không lo bị tràn bộ đếm. Sự ổn định trong việc lưu trữ dữ liệu này giúp công tác quản lý năng lượng diễn ra liên tục và không bị gián đoạn.

4. Những khả năng hiển thị tải và truyền thông dữ liệu

Để đáp ứng xu hướng tự động hóa công nghiệp, thiết bị đo lường cần có khả năng giao tiếp với các hệ thống cấp trên. Chức năng đồng hồ đa năng ILEC được mở rộng mạnh mẽ nhờ các chuẩn kết nối hiện đại.

4.1. Hiển thị phần trăm tải theo thời gian thực

Một tính năng trực quan rất hữu ích trên model MFM300 là thanh biểu đồ hiển thị phần trăm tải thực tế. Thiết bị cung cấp các mốc hiển thị rõ ràng bao gồm 20%, 40%, 60%, 80%, 100% và mức quá tải 120%. Thông qua dải đèn báo này, người vận hành chỉ cần nhìn lướt qua là có thể đánh giá được mức độ mang tải của máy biến áp hoặc đường dây. Tính năng này đặc biệt phát huy tác dụng trong các thời điểm cao điểm sản xuất, giúp ngăn chặn kịp thời các rủi ro nhảy aptomat tổng do quá dòng.

4.2. Hiển thị 4 góc công suất

Khả năng hiển thị 4 góc công suất là một đặc điểm kỹ thuật nâng cao chỉ có trên các dòng thiết bị đo lường chất lượng cao. Chức năng đồng hồ đa năng ILEC này cho phép phân tích chi tiết chiều dòng điện và trạng thái phát hoặc thu công suất của hệ thống. Nó cực kỳ quan trọng đối với các nhà máy có lắp đặt hệ thống điện mặt trời áp mái hòa lưới. Việc xác định đúng góc phần tư công suất giúp kỹ thuật viên kiểm soát chính xác lượng điện năng mua từ lưới và lượng điện năng phát ngược lên lưới.

4.3. Kết nối hệ thống qua Modbus RTU

Trong kỷ nguyên công nghiệp hiện đại, khả năng truyền thông là tiêu chí bắt buộc đối với mọi thiết bị điện thông minh. Đồng hồ đa năng ILEC được tích hợp sẵn cổng giao tiếp với giao thức truyền thông Modbus RTU tiêu chuẩn. Thông qua đường truyền RS485, thiết bị có thể gửi toàn bộ dữ liệu đo lường về bộ điều khiển trung tâm PLC hoặc máy tính công nghiệp. Tốc độ truyền tải dữ liệu nhanh và ổn định giúp hệ thống giám sát luôn cập nhật được trạng thái lưới điện theo thời gian thực.

Việc sử dụng chuẩn Modbus RTU giúp thiết bị dễ dàng tương thích với phần lớn các phần mềm SCADA hiện có trên thị trường. Kỹ thuật viên không cần phải lập trình các hàm giao tiếp phức tạp mà chỉ cần khai báo đúng địa chỉ thanh ghi của thiết bị. Khả năng kết nối mạng này giúp giảm thiểu tối đa nhân công đi ghi chép số liệu thủ công tại từng tủ điện. Toàn bộ thông số đồng hồ đa năng ILEC sẽ được số hóa và lưu trữ tập trung trên máy chủ của nhà máy.
