Điện trở sấy tủ điện Hivero (Heater) là thiết bị gia nhiệt chống ẩm công nghiệp, hoạt động ở điện áp AC220V với các mức công suất SH-100W, SH-150W và SH-200W. Sản phẩm sử dụng lõi điện trở bọc nhôm tản nhiệt, kết hợp cùng bộ ổn nhiệt (Thermostat) TC-50 (0~50℃) hoặc TC-90 (0~90℃) để tự động kiểm soát nhiệt độ. Thiết bị giúp ngăn chặn hiện tượng đọng sương, bảo vệ các linh kiện điện tử khỏi nguy cơ ngắn mạch và phóng điện trong môi trường độ ẩm cao.

1. Thông tin cơ bản về điện trở sấy tủ điện Hivero

Trong môi trường công nghiệp khắc nghiệt, việc kiểm soát độ ẩm bên trong không gian chứa thiết bị đóng cắt là yêu cầu kỹ thuật bắt buộc. Điện trở sấy tủ điện Hivero được thiết kế chuyên biệt để giải quyết triệt để vấn đề này.

1.1. Bản chất của thiết bị gia nhiệt chống ẩm

Về mặt kỹ thuật, đây là một thiết bị chuyển hóa điện năng thành nhiệt năng thông qua vật liệu có điện trở suất cao. Khi dòng điện xoay chiều chạy qua lõi đốt, nhiệt lượng tỏa ra sẽ làm nóng luồng không khí xung quanh thiết bị. Quá trình đối lưu nhiệt tự nhiên này giúp nâng cao nhiệt độ môi trường bên trong không gian kín, từ đó làm giảm độ ẩm tương đối xuống mức an toàn. Kỹ sư thường lên dự toán vật tư thiết bị này cho các trạm biến áp ngoài trời hoặc nhà xưởng có độ ẩm không khí cao. Việc duy trì môi trường khô ráo là điều kiện tiên quyết để kéo dài tuổi thọ cho các linh kiện điện tử nhạy cảm.



1.2. Cấu tạo vật lý và vật liệu tản nhiệt

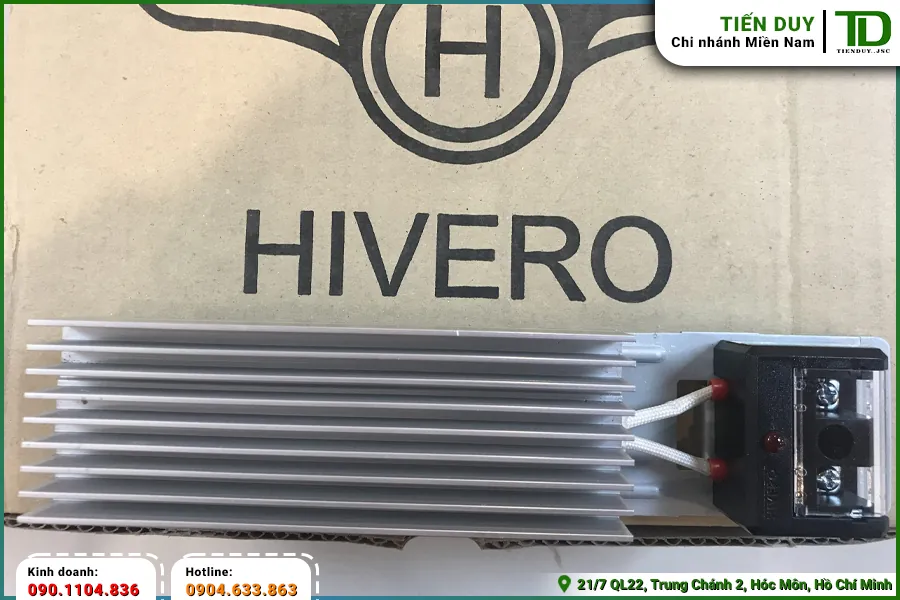

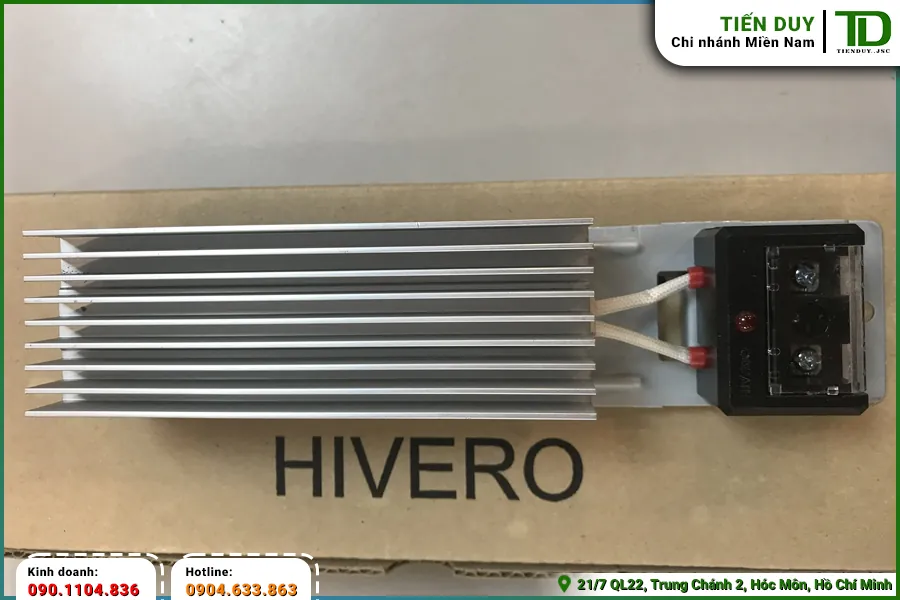

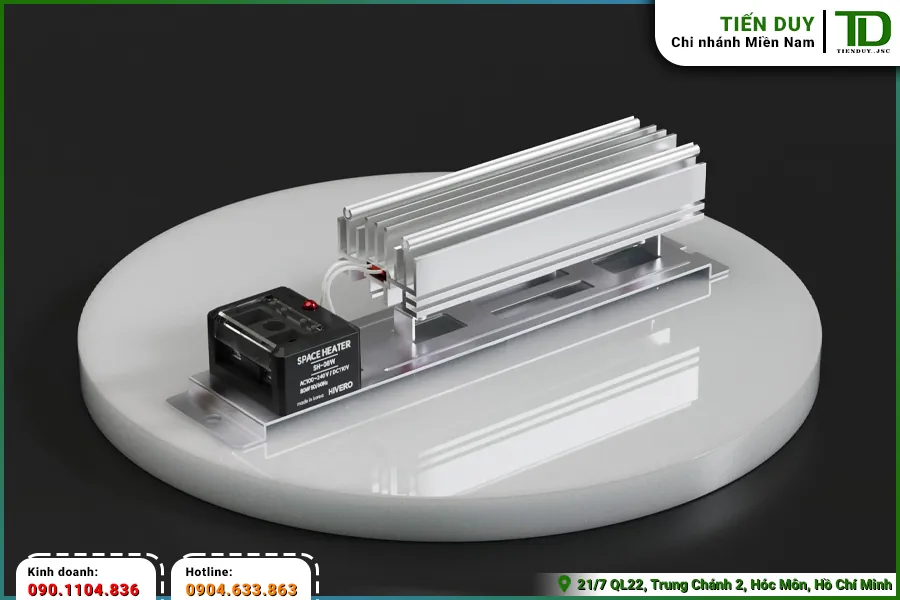

Cấu tạo của bộ gia nhiệt Hivero bao gồm một lõi đốt điện trở được bọc kín bên trong khối hợp kim nhôm đúc nguyên khối. Vật liệu nhôm được lựa chọn nhờ đặc tính dẫn nhiệt cực tốt và khả năng chống ăn mòn hiệu quả trong môi trường công nghiệp. Bề mặt của khối nhôm được thiết kế với nhiều rãnh xẻ sâu chạy dọc theo chiều dài thân thiết bị. Cấu trúc cánh tản nhiệt này giúp gia tăng tối đa diện tích tiếp xúc với không khí, tối ưu hóa quá trình truyền nhiệt ra môi trường xung quanh. Thiết kế khí động học thông minh đảm bảo nhiệt lượng không bị tích tụ cục bộ gây nguy hiểm cho hệ thống.

Phần đế của thiết bị được tích hợp sẵn cơ cấu ngàm kẹp bằng thép đàn hồi để gài trực tiếp lên thanh ray DIN 35mm tiêu chuẩn. Hai đầu của lõi đốt được nối ra ngoài thông qua một cụm terminal bằng nhựa chống cháy chịu nhiệt độ cao. Các ốc vít siết dây tại terminal được gia công chính xác, đảm bảo lực ép chặt đầu cốt dây điện mà không làm chờn ren. Kỹ thuật viên có thể dễ dàng thao tác đấu nối nguồn điện AC220V vào thiết bị chỉ với một chiếc tua vít cơ bản. Toàn bộ kết cấu vật lý này tạo nên một khối gia nhiệt vững chắc, an toàn và cực kỳ thuận tiện khi bảo dưỡng.



2. Phân loại các mã điện trở sấy Hivero theo công suất

Dựa trên thể tích không gian cần bảo vệ, nhà sản xuất cung cấp nhiều tùy chọn công suất khác nhau để kỹ sư linh hoạt lựa chọn. Việc tính toán đúng mã điện trở sấy tủ điện Hivero sẽ tối ưu hóa hiệu năng chống ẩm và tiết kiệm điện năng tiêu thụ.

2.1. Dòng SH-100W cho không gian tủ nhỏ

Mã hàng SH-100W là phiên bản có công suất nhỏ nhất trong dải sản phẩm gia nhiệt của hãng, tiêu thụ mức điện năng 100W ở lưới điện AC220V. Thiết bị sở hữu kích thước cực kỳ nhỏ gọn, phù hợp để lắp đặt trong các tủ điều khiển cục bộ hoặc hộp đấu nối trung gian. Nhiệt lượng tỏa ra từ dòng sản phẩm này vừa đủ để duy trì môi trường khô ráo cho một không gian có thể tích dưới một mét khối. Kỹ sư thường ưu tiên sử dụng mã này cho các tủ điện đặt tại khu vực hành lang hoặc trong nhà kho có mái che. Việc sử dụng công suất nhỏ giúp hạn chế tình trạng quá nhiệt cục bộ làm ảnh hưởng đến các rơ le hoặc cảm biến đặt gần đó.

Mặc dù có công suất khiêm tốn, cấu trúc cánh tản nhiệt bằng nhôm của SH-100W vẫn được gia công với độ hoàn thiện kỹ thuật rất cao. Khả năng đối lưu không khí tự nhiên của thiết bị hoạt động cực kỳ ổn định mà không cần đến sự hỗ trợ của quạt thổi phụ trợ. Khi thống kê khối lượng vật tư cho các dự án trạm bơm quy mô nhỏ, đây luôn là lựa chọn hàng đầu về mặt chi phí và hiệu năng. Kỹ thuật viên chỉ cần bố trí thiết bị ở góc dưới cùng của bảng điện để luồng khí nóng tự động bốc lên trên theo nguyên lý vật lý cơ bản.



2.2. Dòng SH-150W cho tủ điện trung bình

Nằm ở phân khúc tầm trung, mã hàng SH-150W cung cấp mức công suất 150W, đáp ứng tốt cho các tủ phân phối điện có kích thước tiêu chuẩn. Chiều dài của khối nhôm tản nhiệt trên thiết bị này được gia tăng đáng kể so với phiên bản 100W nhằm mở rộng diện tích bức xạ nhiệt. Dòng sản phẩm này thường xuyên xuất hiện trong các tủ điều khiển động cơ MCC hoặc tủ tụ bù công suất phản kháng. Nhiệt lượng mạnh mẽ từ thiết bị giúp đánh bay hơi ẩm xâm nhập qua các khe hở của quạt thông gió hoặc gioăng cao su cửa tủ. Sự cân bằng giữa công suất và kích thước biến SH-150W thành mã vật tư được sử dụng phổ biến nhất trong các nhà máy sản xuất.



2.3. Dòng SH-200W cho hệ thống tủ động lực lớn

Đối với các hệ thống tủ MSB hoặc trạm biến áp Kiosk ngoài trời, mã hàng SH-200W với công suất 200W là giải pháp gia nhiệt bắt buộc phải có. Thể tích không gian lớn kết hợp với sự chênh lệch nhiệt độ ngày đêm khắc nghiệt đòi hỏi một nguồn nhiệt lượng đủ mạnh để ngăn chặn sự ngưng tụ hơi nước. Khối lượng hợp kim nhôm của thiết bị này rất dày dặn, cho phép tích trữ và tỏa nhiệt đều đặn trong thời gian dài hoạt động liên tục. Kỹ sư thiết kế thường phải bố trí từ hai đến ba bộ gia nhiệt loại này cho một khoang tủ động lực cỡ lớn nhằm đảm bảo hiệu quả chống ẩm.

Việc vận hành thiết bị công suất 200W đòi hỏi tiết diện dây dẫn cấp nguồn phải được tính toán cẩn thận để tránh sụt áp. Các terminal đấu nối trên mã SH-200W được thiết kế với kích thước lớn hơn, cho phép sử dụng các loại đầu cốt chịu dòng cao. Trong quá trình lên danh mục vật tư, người thiết kế cần lưu ý ghi chú rõ mức điện áp AC220V để bộ phận thu mua không nhầm lẫn với các thiết bị dùng điện một chiều. Sự hiện diện của bộ gia nhiệt công suất lớn này là lá chắn vững chắc bảo vệ hệ thống thanh cái đồng khỏi hiện tượng oxy hóa bề mặt.



3. Những cơ chế bảo vệ thiết bị của điện trở sấy tủ điện Hivero

Sự hiện diện của thiết bị gia nhiệt không chỉ đơn thuần là làm nóng không khí mà còn tạo ra một lớp khiên bảo vệ vô hình. Điện trở sấy tủ điện Hivero can thiệp trực tiếp vào các yếu tố môi trường để duy trì trạng thái hoạt động lý tưởng cho hệ thống.

3.1. Ngăn chặn hiện tượng đọng sương bề mặt

Hiện tượng đọng sương xảy ra khi nhiệt độ bề mặt của các linh kiện bên trong tủ giảm xuống dưới điểm sương của không khí xung quanh. Khi thiết bị gia nhiệt hoạt động, nó liên tục bổ sung nhiệt lượng để giữ cho nhiệt độ không khí luôn cao hơn mức điểm sương nguy hiểm này. Luồng khí nóng bốc lên sẽ mang theo hơi ẩm và đẩy chúng thoát ra ngoài thông qua các khe thông gió phía trên nóc tủ. Cơ chế này đảm bảo bề mặt của các bo mạch điện tử, rơ le và contactor luôn trong trạng thái khô ráo tuyệt đối. Việc loại bỏ hoàn toàn các giọt nước ngưng tụ giúp ngăn chặn quá trình rỉ sét ăn mòn các chi tiết cơ khí chính xác.

Trong các môi trường có biên độ dao động nhiệt độ lớn giữa ngày và đêm, nguy cơ đọng sương càng trở nên rõ rệt. Thiết bị gia nhiệt sẽ tự động bù đắp lượng nhiệt bị thất thoát qua vỏ kim loại khi nhiệt độ môi trường bên ngoài đột ngột hạ thấp. Kỹ thuật viên không cần phải can thiệp thủ công vào quá trình này nhờ sự phối hợp nhịp nhàng với các cảm biến nhiệt độ đi kèm. Sự ổn định của vi khí hậu bên trong không gian kín là yếu tố quyết định đến độ bền của toàn bộ hệ thống điều khiển tự động hóa.



3.2. Giảm thiểu rủi ro phóng điện và ngắn mạch

Hơi ẩm tích tụ lâu ngày trên bề mặt các vật liệu cách điện sẽ tạo ra một lớp màng dẫn điện siêu mỏng vô hình. Khi điện áp hệ thống tăng cao, lớp màng ẩm này trở thành đường dẫn lý tưởng cho các dòng điện rò rỉ, dẫn đến hiện tượng phóng tia lửa điện. Bằng cách sấy khô triệt để không gian bên trong, thiết bị gia nhiệt phá vỡ hoàn toàn môi trường hình thành các đường dẫn điện rò này. Điện trở cách điện của các thanh cái đồng và khối nhựa terminal luôn được duy trì ở mức tiêu chuẩn an toàn cao nhất. Đối với các thiết bị đóng cắt trung thế hoặc hạ thế công suất lớn, việc trang bị hệ thống sấy nhiệt là một khoản đầu tư cực kỳ nhỏ nhưng mang lại giá trị bảo vệ tài sản vô giá.

Để nhận báo giá sỉ chiết khấu cao cho các thiết bị gia nhiệt và phụ kiện công nghiệp, quý khách hàng vui lòng liên hệ trực tiếp qua hotline/zalo 0901.104.836 (Ms Hiền). Đội ngũ kỹ thuật của Tiến Duy luôn sẵn sàng hỗ trợ kiểm tra tồn kho và tư vấn thông số kỹ thuật chi tiết nhất. Chúng tôi cam kết cung cấp mức giá cạnh tranh nhất cho các đơn vị sản xuất tủ bảng điện và nhà thầu cơ điện trên toàn quốc.



4. Hướng dẫn kết hợp điện trở sấy tủ điện Hivero với bộ ổn nhiệt

Để hệ thống gia nhiệt hoạt động tự động và tiết kiệm điện, việc sử dụng kèm với cảm biến nhiệt độ là nguyên tắc thiết kế cơ bản. Điện trở sấy tủ điện Hivero sẽ phát huy tối đa hiệu năng khi được ghép nối đồng bộ với các bộ ổn nhiệt chính hãng.

4.1. Thông số kỹ thuật của bộ ổn nhiệt TC-50 và TC-90

Hãng cung cấp hai mã bộ ổn nhiệt chuyên dụng là TC-50 và TC-90 để điều khiển đóng cắt nguồn điện cho khối gia nhiệt. Mã TC-50 sở hữu dải cài đặt nhiệt độ từ 0 đến 50 độ C, rất phù hợp cho các ứng dụng chống ẩm tiêu chuẩn trong môi trường nhà xưởng. Trong khi đó, mã TC-90 cho phép dải cài đặt rộng hơn từ 0 đến 90 độ C, phục vụ cho các quy trình công nghệ cần duy trì nhiệt độ môi trường ở mức cao. Cả hai thiết bị đều sử dụng cơ cấu cảm biến lưỡng kim siêu nhạy, có khả năng phản ứng tức thời với sự thay đổi của nhiệt độ không khí.

Vỏ ngoài của bộ ổn nhiệt được thiết kế nhỏ gọn với núm vặn xoay có chia vạch độ C rõ ràng, giúp kỹ thuật viên dễ dàng thao tác cài đặt. Thiết bị cũng được trang bị ngàm gài thanh ray DIN 35mm ở mặt lưng, cho phép lắp đặt liền kề với các aptomat điều khiển. Khả năng chịu tải của tiếp điểm bên trong bộ ổn nhiệt lên đến 5A ở điện áp 250VAC, hoàn toàn đủ sức đóng cắt trực tiếp cho các mã gia nhiệt 200W. Sự kết hợp đồng bộ này tạo ra một vòng lặp điều khiển kín, tự động duy trì vi khí hậu lý tưởng bên trong tủ.



4.2. Sơ đồ đấu nối tiếp điểm điều khiển

Sơ đồ đấu nối giữa bộ ổn nhiệt và khối gia nhiệt tuân theo nguyên lý mắc nối tiếp cực kỳ đơn giản. Dây pha từ nguồn điện AC220V sẽ được đấu vào một cực của tiếp điểm thường đóng trên bộ ổn nhiệt TC-50 hoặc TC-90. Cực còn lại của tiếp điểm này sẽ được nối thẳng đến một terminal của khối gia nhiệt bằng dây dẫn chịu nhiệt. Terminal thứ hai của khối gia nhiệt sẽ được đấu trực tiếp về dây trung tính của hệ thống điện. Khi nhiệt độ môi trường thấp hơn mức cài đặt, tiếp điểm đóng lại cấp điện cho lõi đốt hoạt động tỏa nhiệt.



4.3. Lên dự toán vật tư đồng bộ

Khi tiến hành thiết kế bản vẽ, kỹ sư cần đảm bảo mỗi khối gia nhiệt đều phải đi kèm với một bộ ổn nhiệt tương ứng. Việc liệt kê thiếu thiết bị điều khiển sẽ khiến lõi đốt hoạt động liên tục không ngừng nghỉ, gây lãng phí điện năng và làm giảm tuổi thọ vật liệu. Để tối ưu hóa hệ thống, người thiết kế có thể tham khảo thêm các dòng sản phẩm Hivero khác như quạt hút tản nhiệt để tạo luồng khí đối lưu cưỡng bức. Sự kết hợp giữa gia nhiệt và thông gió sẽ giải quyết triệt để bài toán kiểm soát độ ẩm trong các môi trường cực kỳ khắc nghiệt, đồng thời kỹ sư cần thống kê đầy đủ các vật tư phụ trợ sau:

• Rơ le trung gian và đế cắm tương ứng.
• Quạt hút tản nhiệt và lưới lọc bụi.
• Bộ ổn nhiệt điều khiển đóng cắt.
• Dây cáp điện bọc silicone chịu nhiệt độ cao.



4.4. Cài đặt dải nhiệt độ hoạt động tối ưu

Việc cài đặt ngưỡng nhiệt độ trên núm vặn của bộ ổn nhiệt cần dựa trên điều kiện thực tế của từng khu vực địa lý. Thông thường, kỹ thuật viên sẽ vặn núm điều chỉnh ở mức 35 đến 40 độ C để đảm bảo không khí luôn ấm và khô ráo. Nếu cài đặt nhiệt độ quá thấp, hệ thống sẽ không kịp phản ứng khi sương mù xuất hiện vào ban đêm. Ngược lại, nếu vặn mức nhiệt quá cao, lõi đốt sẽ phải làm việc liên tục gây lãng phí và có thể làm lão hóa các chi tiết nhựa lân cận.



5. Các tiêu chí kỹ thuật khi lắp đặt bộ gia nhiệt Hivero

Vị trí và phương pháp gá đặt cơ khí quyết định trực tiếp đến hiệu quả phân tán nhiệt lượng trong không gian kín. Kỹ thuật viên cần tuân thủ nghiêm ngặt các nguyên tắc vật lý khi thi công điện trở sấy tủ điện Hivero.

5.1. Vị trí gá đặt tối ưu trong không gian tủ

Theo nguyên lý nhiệt động học, không khí nóng luôn có xu hướng bốc lên cao và không khí lạnh sẽ chìm xuống dưới. Do đó, vị trí lắp đặt lý tưởng nhất cho khối gia nhiệt là ở khu vực thấp nhất bên trong không gian bảng điện. Khi thiết bị tỏa nhiệt, luồng khí ấm sẽ tự động di chuyển từ dưới lên trên, quét qua toàn bộ bề mặt của các linh kiện điện tử. Quá trình đối lưu tự nhiên này giúp hơi ẩm bị cuốn trôi và thoát ra ngoài qua các lưới lọc bụi bố trí ở gần nóc tủ.

Tuyệt đối không được lắp đặt khối gia nhiệt ở vị trí trên cùng của bảng điện vì nhiệt lượng sẽ bị kẹt lại ở nóc tủ. Việc bố trí sai nguyên tắc này khiến phần không gian phía dưới vẫn bị ẩm ướt trong khi nóc tủ lại chịu nhiệt độ quá cao. Kỹ sư thiết kế cần chừa sẵn một khoảng trống trên thanh ray DIN ở góc dưới cùng để dành riêng cho thiết bị này. Một bản vẽ bố trí thiết bị chuẩn xác sẽ giúp công nhân lắp ráp thi công nhanh chóng và đúng kỹ thuật.



5.2. Khoảng cách an toàn với các linh kiện khác

Bề mặt hợp kim nhôm của khối gia nhiệt có thể đạt nhiệt độ rất cao trong quá trình hoạt động liên tục. Kỹ thuật viên thi công phải đảm bảo duy trì một khoảng cách an toàn tối thiểu từ 50mm đến 100mm giữa thiết bị này và các linh kiện bằng nhựa khác. Nếu đặt quá sát, bức xạ nhiệt mạnh mẽ có thể làm biến dạng vỏ của aptomat, rơ le hoặc làm chảy lớp vỏ bọc PVC của dây dẫn điện. Việc tuân thủ khoảng cách an toàn không chỉ bảo vệ vật tư mà còn tạo không gian thoáng đãng cho luồng khí đối lưu di chuyển dễ dàng.



5.3. Kỹ thuật đi dây chịu nhiệt

Dây dẫn cấp nguồn cho khối gia nhiệt phải là loại cáp điện có lớp vỏ bọc chịu nhiệt độ cao, thường là cáp bọc silicone hoặc sợi thủy tinh. Kỹ thuật viên cần bấm đầu cốt chữ Y hoặc cốt pin rỗng thật chắc chắn trước khi đưa vào siết ốc tại terminal của thiết bị. Đường đi của dây cáp phải được bó gọn gàng và cố định vào máng nhựa, tuyệt đối không để dây dẫn vắt ngang qua bề mặt cánh tản nhiệt bằng nhôm. Các tiêu chuẩn đi dây khắt khe này nhằm loại trừ hoàn toàn nguy cơ chập cháy do vỏ cáp bị nóng chảy trong quá trình vận hành.

6. Quy trình kiểm tra và bảo dưỡng điện trở sấy tủ điện Hivero định kỳ

Để duy trì hiệu năng chống ẩm dài hạn, công tác bảo dưỡng điện trở sấy tủ điện Hivero cần được thực hiện định kỳ theo lịch trình của nhà máy. Thao tác đầu tiên là ngắt toàn bộ nguồn điện cấp cho hệ thống gia nhiệt và chờ khoảng mười lăm phút để khối nhôm tản nhiệt nguội hẳn. Kỹ thuật viên sử dụng đồng hồ vạn năng chuyển sang thang đo điện trở để kiểm tra thông số của lõi đốt bên trong. Nếu đồng hồ hiển thị giá trị điện trở ổn định theo đúng công suất thiết kế, chứng tỏ sợi đốt vẫn hoạt động tốt. Trong trường hợp đồng hồ báo hở mạch, thiết bị đã bị đứt lõi và bắt buộc phải thay thế bằng một khối gia nhiệt mới.

Công đoạn vệ sinh bề mặt cánh tản nhiệt nhôm cũng đóng vai trò cực kỳ quan trọng trong việc duy trì hiệu suất truyền nhiệt. Trong môi trường công nghiệp, bụi bẩn thường xuyên bị hút vào và bám chặt lên các khe rãnh của khối nhôm do hiện tượng tĩnh điện. Lớp bụi dày này hoạt động như một tấm chăn cách nhiệt, ngăn cản nhiệt lượng tỏa ra không khí và làm lõi đốt bị quá nhiệt cục bộ. Người thợ bảo trì cần dùng cọ lông mềm kết hợp với vòi xịt khí nén áp lực thấp để thổi sạch toàn bộ mạt bụi bám trên thiết bị.

Đối với cụm điều khiển nhiệt độ, kỹ thuật viên cần kiểm tra độ nhạy của cảm biến lưỡng kim bên trong bộ ổn nhiệt TC-50 hoặc TC-90. Bằng cách vặn núm điều chỉnh qua lại điểm nhiệt độ môi trường hiện tại, người thợ có thể nghe thấy tiếng tách đặc trưng khi tiếp điểm đóng cắt. Đồng thời, toàn bộ các ốc vít siết dây tại terminal của cả khối gia nhiệt và bộ ổn nhiệt đều phải được vặn chặt lại bằng tua vít. Việc kiểm tra lực siết định kỳ giúp loại bỏ nguy cơ mô-ve điện do rung động cơ học làm lỏng lẻo các điểm đấu nối.

Cuối cùng, kỹ sư bảo trì cần đánh giá lại tổng thể môi trường vi khí hậu bên trong không gian kín sau khi hệ thống đã vận hành trở lại. Việc rà soát kỹ lưỡng các yếu tố ngoại vi sẽ giúp phát hiện sớm những rò rỉ hơi ẩm từ môi trường bên ngoài vào hệ thống. Một số hạng mục quan trọng cần được kiểm tra đồng bộ bao gồm:

• Kiểm tra tình trạng gioăng cao su ở cánh cửa để đảm bảo độ kín khít.
• Vệ sinh các tấm lưới lọc bụi ở quạt thông gió để luồng khí lưu thông tốt.
• Đo đạc lại dòng điện tiêu thụ thực tế của khối gia nhiệt bằng ampe kìm.
• Xác nhận không có hiện tượng rỉ sét mới xuất hiện trên các thanh cái đồng.
