Mật độ máy móc tự động hóa dày đặc tại các khu chế xuất và cụm công nghiệp thuộc siêu đô thị TP.HCM đòi hỏi một cơ chế giám sát vận hành cực kỳ nghiêm ngặt. Tiếng ồn lớn từ các dàn máy dập CNC hay dây chuyền ép nhựa khiến người thợ vận hành không thể dựa hoàn toàn vào thính giác để nhận biết sự cố. Chính lúc này, hệ thống đèn báo 3 màu tủ điện vươn cao trên đỉnh các cỗ máy đóng vai trò như một đài quan sát trực quan, liên tục phát đi các tín hiệu tình trạng hoạt động. Sự thay đổi giữa các dải màu xanh, vàng, đỏ không chỉ đơn thuần là tín hiệu chớp nháy mà còn là ngôn ngữ giao tiếp tiêu chuẩn của ngành tự động hóa để cảnh báo sớm các rủi ro kỹ thuật. Việc thấu hiểu tường tận cấu trúc và quy luật hoạt động của tháp đèn sẽ giúp đội ngũ bảo trì tối ưu hóa thời gian can thiệp sự cố, giảm thiểu tối đa thời gian chết của thiết bị.

1. Tổng quan về chức năng của đèn báo 3 màu tủ điện trong công nghiệp

Sự hiện diện của linh kiện cảnh báo này là quy chuẩn bắt buộc trong các phân xưởng hiện đại ngày nay.

1.1. Vai trò giám sát trực quan trạng thái vận hành của dây chuyền

Đối với các hệ thống tự động hóa quy mô lớn, việc kiểm soát hàng chục cụm máy móc cùng lúc luôn là một bài toán khó đối với các kỹ sư cơ điện. Thay vì phải di chuyển liên tục đến từng màn hình điều khiển HMI để đọc thông số, người thợ chỉ cần ngước nhìn lên đỉnh tháp máy là có thể nắm bắt sơ bộ toàn bộ tình hình. Cụm đèn báo 3 màu tủ điện đóng vai trò như một đài phát tín hiệu quang học mạnh mẽ, xuyên qua lớp bụi mờ và tiếng ồn đặc trưng của môi trường nhà xưởng.

Ánh sáng chớp nháy phát ra từ thiết bị giúp người quản lý phân xưởng định vị chính xác vị trí cỗ máy đang gặp sự cố từ khoảng cách xa hàng chục mét. Điều này đặc biệt hữu ích tại các chuyền lắp ráp kéo dài hàng trăm mét, nơi mỗi giây đồng hồ máy dừng hoạt động đều được tính bằng chi phí thiệt hại khổng lồ. Việc tiếp cận điểm nóng một cách nhanh nhất giúp đội bảo trì khoanh vùng ngay được khu vực cần tập trung sửa chữa.

1.2. Tiêu chuẩn an toàn và khả năng truyền phát cảnh báo lỗi từ xa

Không chỉ dừng lại ở chức năng hiển thị trạng thái sản xuất, cụm cảnh báo này còn là một phần không thể thiếu trong hệ thống tiêu chuẩn an toàn lao động quốc tế. Khi một cỗ máy bắt đầu chu trình cắt gọt tốc độ cao, hệ thống đèn báo 3 màu tủ điện sẽ tự động chuyển trạng thái để cảnh báo công nhân không được tiến lại gần khu vực nguy hiểm. Nhiều dòng sản phẩm hiện đại ngày nay còn được tích hợp thêm còi hú cường độ cao, tạo ra chuỗi tín hiệu kép vừa nhìn thấy vừa nghe thấy rất rõ ràng. Sự kết hợp hoàn hảo giữa quang học và âm thanh đảm bảo mọi nhân sự xung quanh đều nhận thức được mức độ rủi ro ngay cả khi họ đang tập trung vào công việc phôi liệu khác. Nhờ có cơ chế cảnh báo từ xa nghiêm ngặt này, tỷ lệ tai nạn lao động liên quan đến va chạm cơ khí tại các phân xưởng tự động hóa được giảm thiểu một cách triệt để nhất.

2. Cấu tạo chi tiết của cụm đèn tháp nhiều tầng

Để có thể hoạt động bền bỉ trong môi trường máy móc rung lắc cường độ cao, mỗi bộ phận cấu thành nên tháp đèn đều được tính toán thiết kế vô cùng kỹ lưỡng.

2.1. Đặc tính kỹ thuật của module LED siêu sáng và chóa tán quang

Thành phần cốt lõi và có giá trị nhất của một bộ đèn báo 3 màu tủ điện chính là các module phát sáng được xếp chồng liên kết lên nhau. Công nghệ chiếu sáng công nghiệp ngày nay đã hoàn toàn loại bỏ bóng sợi đốt truyền thống hay bị đứt tóc, thay vào đó là các mảng chip LED SMD siêu sáng có tuổi thọ lên đến 50.000 giờ hoạt động liên tục. Các hạt LED bán dẫn này không chỉ tiêu thụ cực kỳ ít điện năng mà còn hạn chế tối đa tình trạng phát sinh nhiệt độ bên trong làm giòn gãy vỏ nhựa.

Bao bọc bên ngoài lớp mạch điện tử phát sáng là hệ thống chóa tán quang được đúc từ nhựa polycarbonate nguyên sinh có khả năng chống lực va đập cực tốt. Bề mặt chóa nhựa thường được các kỹ sư quang học cắt vát theo dạng lăng kính sọc dọc hoặc dập nổi họa tiết kim cương, giúp khuếch tán ánh sáng đồng đều ra xung quanh góc 360 độ. Thiết kế quang học thông minh này triệt tiêu hoàn toàn các điểm mù, đảm bảo người quan sát đứng ở bất kỳ góc độ nào cũng có thể nhìn thấy rõ trạng thái của cụm đèn báo 3 màu tủ điện mà không bị chói mắt.

2.2. Hệ thống mạch điều khiển chớp nháy và còi báo động tích hợp

Nằm gọn bên dưới các tầng nhựa màu là bo mạch điện tử xử lý tín hiệu thông minh nhận lệnh trực tiếp từ bộ xử lý PLC. Bo mạch này được tích hợp sẵn các rơ le bán dẫn siêu nhỏ, cho phép người dùng tùy chọn chế độ sáng liên tục hoặc sáng chớp nháy theo từng chu kỳ thời gian nhất định thông qua thao tác gạt switch. Thêm vào đó, bộ phận còi buzzers cũng được gắn trực tiếp trên nền mạch in, sử dụng màng loa áp điện để tạo ra âm thanh bíp bíp chói tai với cường độ lên tới 90 decibel. Toàn bộ khu vực mạch điều khiển đều được nhà máy đổ keo epoxy chống ẩm, giúp thiết bị miễn nhiễm hoàn toàn với hơi nước mặn và hóa chất lơ lửng trong không khí nhà máy.

2.3. Thiết kế chân đế xoay và thân ống hợp kim nhôm chống rung

Phần khung xương nâng đỡ toàn bộ kết cấu tháp đèn chính là một thanh ống trụ được làm từ hợp kim nhôm đùn định hình hoặc thép không gỉ sáng bóng. Ống nhôm này vừa có tác dụng tạo độ cao để ánh sáng lan tỏa đi xa hơn, vừa đóng vai trò như một lớp màng áo giáp chắn bảo vệ hệ thống dây cáp tín hiệu luồn bên trong. Kết nối giữa thân ống cứng cáp và mặt nóc tủ điều khiển là cụm chân đế bằng nhựa ABS hoặc đế nhôm đúc nguyên khối cực kỳ vững chãi. Cơ cấu khớp xoay 180 độ linh hoạt tích hợp trên đế hỗ trợ kỹ thuật viên dễ dàng gập gọn phần đèn báo 3 màu tủ điện lại khi cần cẩu bốc vận chuyển máy móc, tránh tình trạng gãy vỡ do va quệt vào dầm trần xưởng thấp.

3. Giải mã ý nghĩa tiêu chuẩn của từng màu sắc trên tháp đèn

Sự phân bổ hệ màu sắc trên tháp cảnh báo không phải là ngẫu nhiên mà tuân thủ chặt chẽ theo quy chuẩn chung của ngành công nghiệp cơ điện toàn cầu.

3.1. Tín hiệu màu xanh lá biểu thị trạng thái máy móc hoạt động bình thường

Module màu xanh lá cây luôn được đặt ở vị trí dưới cùng hoặc trên cùng của tháp tùy theo triết lý thiết kế của từng hãng sản xuất tự động hóa. Khi dải màu này phát sáng ổn định, nó truyền tải một thông điệp an tâm tuyệt đối đến người quản lý rằng toàn bộ dây chuyền đang vận hành hoàn toàn trơn tru đúng chu trình. Các thông số kỹ thuật cốt lõi như nhiệt độ buồng đốt, áp suất thủy lực, tốc độ quay motor đều đang nằm trong giới hạn cho phép của hệ thống. Trong suốt ca làm việc, nếu bộ đèn báo 3 màu tủ điện chỉ duy trì duy nhất ánh sáng xanh, đội ngũ kỹ thuật có thể hoàn toàn tập trung vào việc giám sát chất lượng thành phẩm mà không cần bận tâm đến lỗi cơ khí. Tuy nhiên, nếu ánh sáng xanh bắt đầu có hiện tượng chớp tắt nhịp nhàng, đó có thể là dấu hiệu máy đang trong giai đoạn khởi động làm nóng hoặc chuẩn bị hoàn thành một mẻ sản phẩm.

3.2. Tín hiệu màu vàng cảnh báo sự cố gián đoạn hoặc yêu cầu bảo trì

Chuyển sang dải màu vàng thường nằm ở vị trí trung tâm, đây là mức độ cảnh báo mức 2 đòi hỏi sự lưu tâm ngay lập tức từ phía người thợ đứng máy. Ánh sáng vàng bật lên đồng nghĩa với việc cỗ máy đang gặp phải một rào cản khiến chu trình hoạt động bị gián đoạn tạm thời, nhưng chưa đến mức gây nguy hiểm hư hỏng nghiêm trọng. Các nguyên nhân phổ biến kích hoạt tín hiệu này thường là máy bị cạn kiệt nguyên liệu đầu vào, khay chứa phế phẩm đã đầy ứ, hoặc nhiệt độ khuôn ép nhựa bắt đầu tăng cao chạm ngưỡng cảnh báo ngưỡng trên. Đội ngũ công nhân khi nhìn thấy dải màu vàng trên thân đèn báo 3 màu tủ điện cần nhanh chóng tiến hành cấp thêm vật tư hoặc thực hiện các thao tác căn chỉnh màn hình cơ bản. Việc xử lý nhanh chóng chuẩn xác ở giai đoạn này sẽ giúp hệ thống sớm quay trở lại trạng thái xanh lá an toàn mà không cần phải gọi đến sự trợ giúp chuyên sâu của kỹ sư điện phòng bảo trì.

3.3. Tín hiệu màu đỏ báo động lỗi nghiêm trọng và lệnh dừng khẩn cấp

Màu đỏ rực luôn là biểu tượng tối cao của sự nguy hiểm tột độ và trạng thái dừng khẩn cấp trong mọi hệ thống cơ điện hiện đại. Khi đèn tầng màu đỏ được kích hoạt đi kèm với tiếng còi hú chói tai vang vọng, điều đó xác nhận rằng một sự cố vật lý hoặc phần mềm cực kỳ nghiêm trọng vừa mới xảy ra trên cụm máy. Hệ thống CPU điều khiển đã chủ động ngắt hoàn toàn nguồn điện động lực cấp cho motor để bảo vệ các cơ cấu truyền động không bị gãy vỡ hay bốc cháy. Các lỗi điển hình kích hoạt trạng thái báo động này thường là hiện tượng kẹt cứng kẹp phôi, quá tải dòng điện biến tần, hoặc có người vô tình chạm tay vào hàng rào quang điện an toàn. Ngay khi tín hiệu khẩn cấp này phát ra, mọi hoạt động liên quan xung quanh khu vực thiết bị phải lập tức dừng lại để nhường chỗ cho đội ngũ kỹ sư có chuyên môn tiến hành chẩn đoán.

3.4. Sự kết hợp luân phiên giữa các màu trong quy trình chẩn đoán lỗi hệ thống

Thực tế vận hành tại các xưởng sản xuất đôi khi phức tạp hơn việc chỉ hiển thị một màu sắc ánh sáng đơn lẻ tại một thời điểm nhất định. Bộ vi xử lý trung tâm hoàn toàn có thể điều khiển cụm đèn báo 3 màu tủ điện hiển thị cùng lúc nhiều trạng thái chớp nháy đan xen để báo cáo các mã lỗi mang tính tổ hợp phức tạp. Chẳng hạn, khi cả tầng đèn đỏ và đèn vàng cùng chớp nháy liên hồi điên cuồng, đó có thể là chỉ thị mã hóa cho tình trạng mất pha điện lưới đột ngột kèm theo lỗi đứt cáp truyền thông mạng công nghiệp RS485.

Việc thiết lập các kịch bản nháy đèn luân phiên kết hợp này phụ thuộc hoàn toàn vào tư duy lập trình và mã hóa của đội ngũ kỹ sư thiết kế tự động hóa. Khi bảng giải mã lỗi bằng màu sắc được in ấn rõ ràng và dán trực tiếp ngay trên mặt cánh tủ, người thợ máy chỉ cần liếc mắt đối chiếu là có thể đoán trúng được 80% nguyên nhân sự cố. Cơ chế chẩn đoán trực quan kết hợp này giúp thu hẹp phạm vi tìm kiếm lỗi mờ, đưa hệ thống dây chuyền nhanh chóng khắc phục và bắt nhịp lại với tiến độ đơn hàng.

4. Nguyên lý hoạt động và sơ đồ đấu nối điện cơ bản

Việc cấp nguồn nuôi và lập trình cho tháp đèn cảnh báo đòi hỏi người thợ điện phải có sự am hiểu về mạch tín hiệu một chiều và logic điều khiển số.

4.1. Cách thức nhận lệnh đóng cắt từ bộ vi xử lý trung tâm PLC

Hoạt động của khối đèn tháp cảnh báo không mang tính độc lập tự phát mà hoàn toàn phụ thuộc vào khối óc trung tâm là bộ điều khiển logic khả trình PLC. Bên trong chương trình phần mềm máy tính, lập trình viên sẽ gắn các địa chỉ ngõ ra dạng transistor hoặc rơ le cơ khí (Y0, Y1, Y2) tương ứng với từng dây tín hiệu màu của cụm đèn. Khi các thiết bị cảm biến ngoại vi trên thân máy móc phát hiện ra sự thay đổi về trạng thái vật lý, chúng sẽ lập tức gửi dữ liệu đầu vào (X0, X1) về cho bộ não CPU phân tích so sánh.

Nếu hệ dữ liệu đầu vào này trùng khớp với điều kiện lỗi đã được viết sẵn trong code, PLC sẽ ngay lập tức xuất một mức điện áp 24VDC ra chân terminal điều khiển tương ứng. Dòng điện mang tín hiệu này sẽ chạy dọc theo cáp đồng lên tận đỉnh nóc tháp máy, kích hoạt module hạt LED tương ứng sáng bừng lên trong chớp mắt. Toàn bộ quá trình xử lý tín hiệu từ khi cảm biến nhận diện lỗi cho đến khi thiết bị đèn báo 3 màu tủ điện phát ra cảnh báo chỉ diễn ra trong vòng vài mili giây. Độ trễ gần như bằng không này đảm bảo tính thời gian thực (real-time) tuyệt đối, giúp hệ thống cơ điện phản ứng ngay lập tức trước các rủi ro.

4.2. Kỹ thuật đấu nối dây nguồn chung và phân chia nhánh tín hiệu độc lập

Đa số các dòng tháp đèn cảnh báo công nghiệp trên thị trường hiện nay đều sử dụng chuẩn điện áp 24VDC cực kỳ phổ biến và an toàn. Chuẩn điện áp thấp này vừa triệt tiêu nguy cơ điện giật cho người thợ bảo trì vừa tương thích hoàn hảo với các board mạch ngoại vi của hệ thống tự động hóa. Hệ thống dây cáp đi kèm từ trong thân đèn chạy xuống thường bao gồm 5 sợi dây lõi đồng tiết diện nhỏ có màu sắc vỏ nhựa bọc ngoài khác nhau để dễ dàng phân biệt. Trong đó, sợi dây màu đen hoặc xám tro luôn đóng vai trò là dây cấp nguồn chung (dây COM), thường được thợ điện đấu nối thẳng vào cực âm (0V) của bộ nguồn tổ ong.

Bốn sợi dây còn lại mang các màu sắc vỏ bọc tương đồng y hệt với màu của các chóa nhựa (đỏ, vàng, xanh lá) và một sợi màu nâu dành riêng cho việc kích hoạt còi báo động. Các sợi dây mang luồng tín hiệu độc lập này sẽ được đấu nối trực tiếp vào các chân ốc terminal ngõ ra của PLC hoặc thông qua một dàn rơ le kiếng trung gian để cách ly chống nhiễu từ trường. Khi ngõ ra của PLC đóng mạch, dòng điện dương 24V sẽ tự động chạy qua từng nhánh dây dẫn, đi lên thắp sáng đúng module tầng màu mà chương trình đã ấn định sẵn.

Một sai lầm cực kỳ nguy hiểm mang tính phá hoại mà thợ điện mới vào nghề hoặc thợ tay ngang thường mắc phải là đấu nhầm dây nguồn điện xoay chiều 220VAC vào cụm tháp tín hiệu 24VDC. Việc vô tình cấp sai áp lực điện khổng lồ này sẽ lập tức làm nổ tung toàn bộ dải chip LED mỏng manh và phá hủy luôn cả phần bo mạch ngõ ra của bộ điều khiển PLC đắt tiền. Do đó, việc sử dụng thiết bị đồng hồ vạn năng VOM để kiểm tra kỹ lưỡng điện áp tại các chân terminal trước khi đưa cáp tín hiệu của hệ thống đèn báo 3 màu tủ điện vào siết ốc là quy tắc an toàn bất di bất dịch.

5. Những lưu ý kỹ thuật khi thi công lắp đặt tại xưởng

Mặc dù cấu tạo bên trong và sơ đồ nguyên lý đấu nối khá đơn giản, nhưng việc thi công lắp đặt thiết bị này trên các dàn máy hạng nặng vẫn đòi hỏi sự cẩn trọng tuyệt đối. Sự cẩu thả lỏng lẻo trong khâu bắt ốc hoặc chọn sai vị trí gắn thiết bị sẽ dẫn đến tình trạng gãy đổ cụm ống nhôm do rung lắc hoặc bị nước mưa xâm nhập làm ngắn mạch. Dưới đây là những khuyến cáo quan trọng mang tính thực chiến từ các chuyên gia lắp ráp cơ điện để đảm bảo tuổi thọ tối đa cho sản phẩm:

• Luôn phải khảo sát và lựa chọn vị trí lắp đặt cao nhất, thoáng đãng nhất trên nóc tủ điều khiển hoặc thân máy, tránh tuyệt đối các khu vực có thanh giằng thép che khuất tầm quan sát.
• Đối với các môi trường vận hành ngoài trời hoặc khu vực có hệ thống xịt rửa phun sương cường độ cao, bắt buộc phải sử dụng các cụm đèn báo 3 màu tủ điện có ron cao su đệm kín đạt chỉ số bảo vệ IP65 trở lên.
• Sử dụng dụng cụ đột lỗ thủy lực chuyên dụng để khoét lổ trên mặt nóc tủ tôn một cách mượt mà không có ba via, kết hợp chèn thêm các đệm mút lót êm ái dưới chân đế nhằm hấp thụ tối đa lực rung chấn từ động cơ.
• Toàn bộ mớ cáp tín hiệu chạy từ dưới chân đế đèn gập xuống máng cáp nhựa phải được luồn trong ống ruột gà lõi thép bọc nhựa dẻo, ngăn chặn triệt để tình trạng chuột cắn đứt dây ngầm.

Ngoài ra, việc lên lịch bảo dưỡng định kỳ bằng cách dùng khăn vải mềm khô lau sạch màng bụi dầu bám chặt trên bề mặt chóa nhựa sẽ giúp tín hiệu ánh sáng luôn giữ được độ xuyên thấu hoàn hảo như lúc mới mua. Thợ bảo trì tuyệt đối không được phép sử dụng các loại dung môi hóa chất công nghiệp tẩy rửa cực mạnh như xăng thơm hay axeton để lau chùi thiết bị. Những chất lỏng bay hơi này sẽ nhanh chóng làm mờ đục xỉn màu vỏ nhựa polycarbonate và phá vỡ hoàn toàn cấu trúc tinh thể liên kết chống va đập của tháp đèn.

6. Lựa chọn vật tư chất lượng cho hệ thống tự động hóa

Vai trò của các thiết bị phát tín hiệu cảnh báo trong hệ thống dây chuyền lắp ráp là vô cùng quan trọng, quyết định trực tiếp đến sự an toàn tính mạng của cả con người lẫn bảo vệ tài sản doanh nghiệp. Việc nhà thầu tham rẻ sử dụng các dòng sản phẩm trôi nổi, kém chất lượng không chỉ mang lại thứ ánh sáng yếu ớt mờ nhạt gây khó chịu mà còn thường xuyên bị cháy bo mạch còi hú chỉ sau vài tuần hoạt động ép tải căng thẳng. Tại khu vực siêu đô thị TP.HCM mở rộng, nơi cường độ sản xuất công nghiệp luôn phải duy trì ở công suất cao độ nhất, các nhà xưởng quy mô lớn bắt buộc phải trang bị những linh kiện đạt chuẩn quốc tế để duy trì sự ổn định bền bỉ lâu dài.

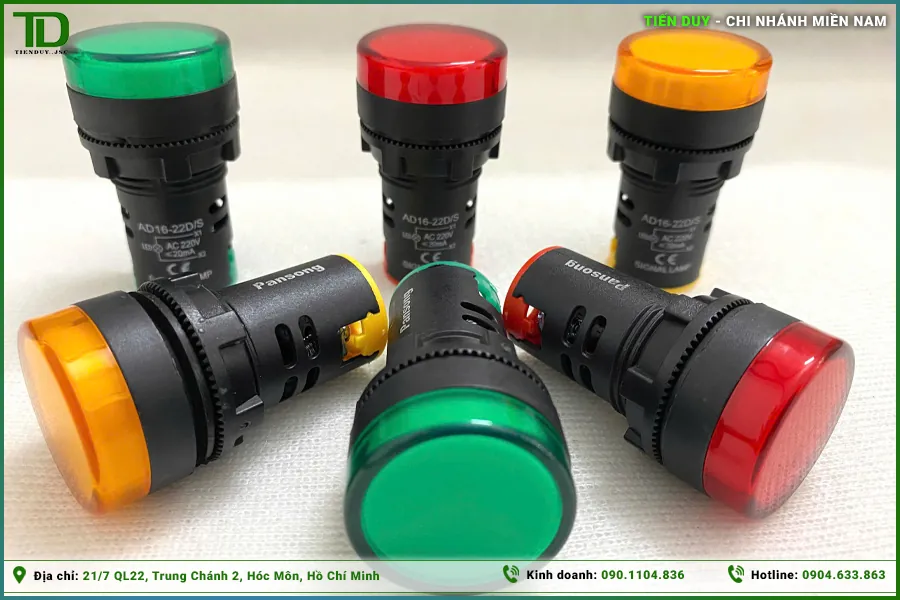

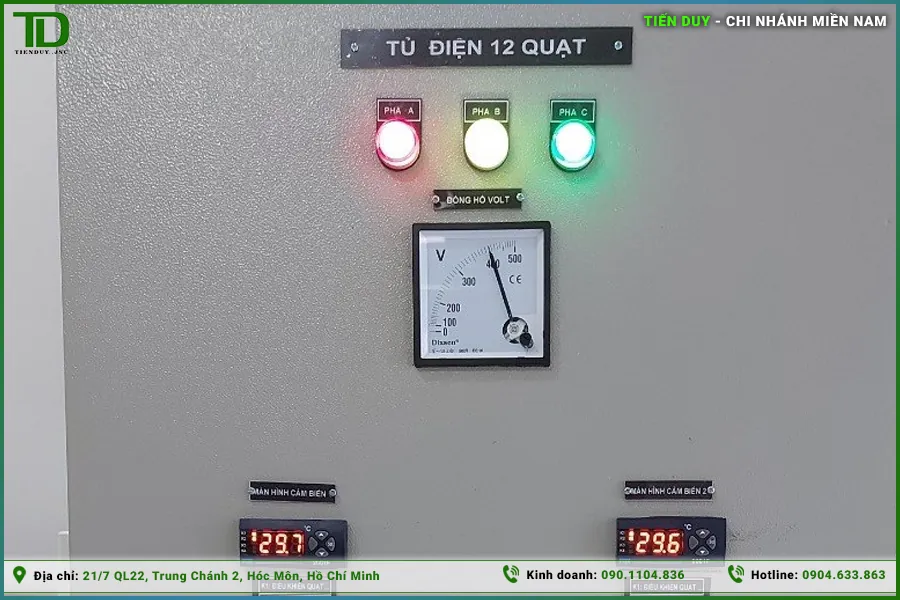

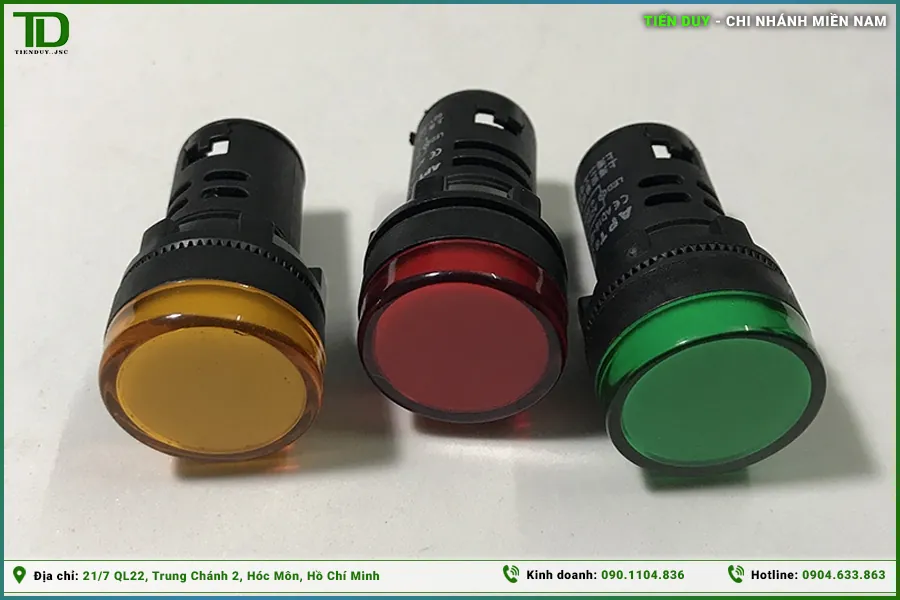

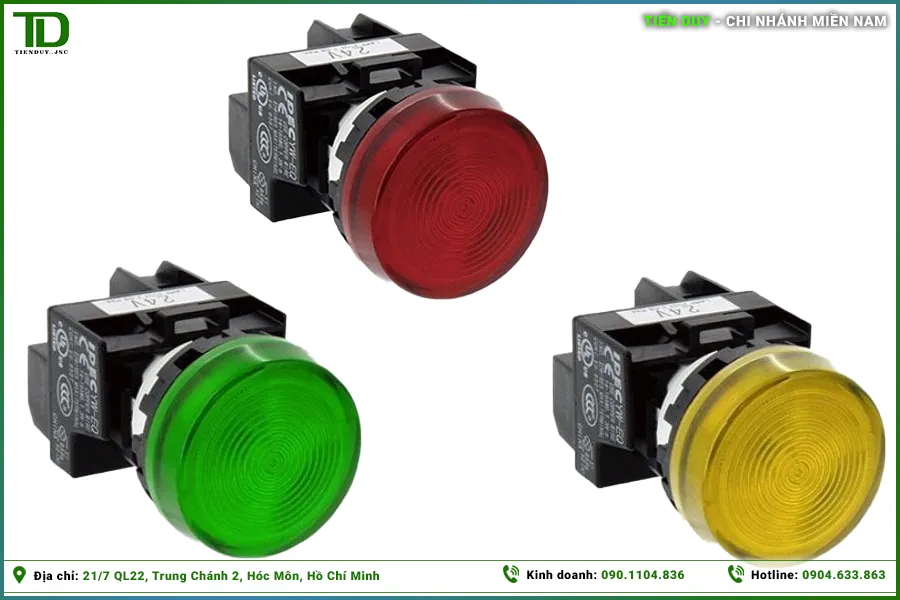

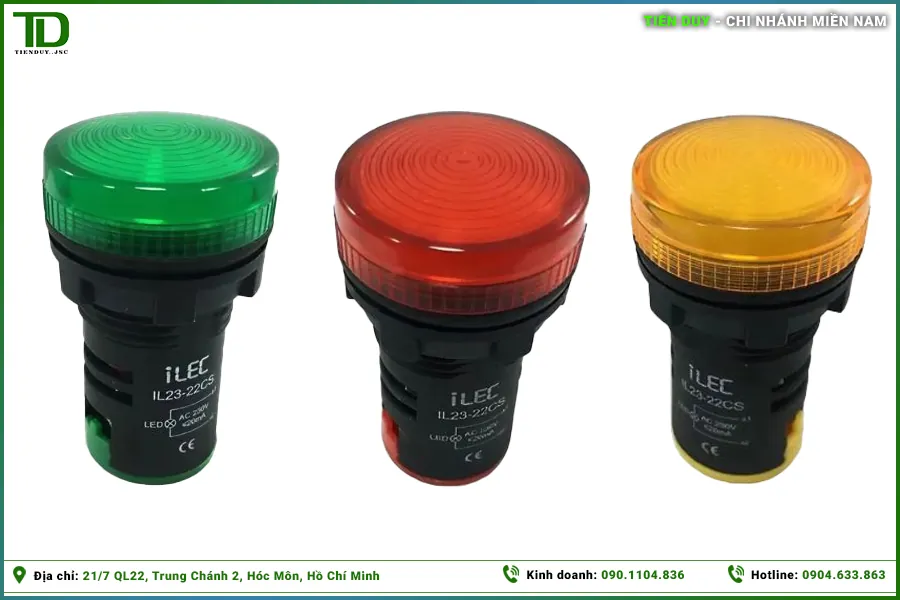

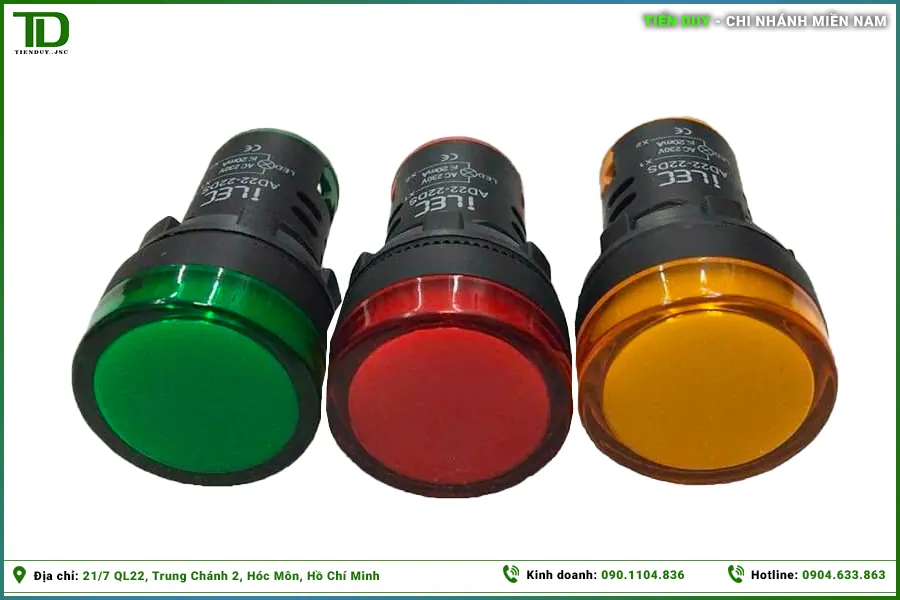

Khi triển khai tìm kiếm mua sắm vật tư, các kỹ sư phòng thu mua nên ưu tiên chỉ định các thương hiệu đã được bảo chứng chất lượng trong ngành công nghiệp điện tự động như hãng ILEC hay dòng sản phẩm siêu bền của IDEC Nhật Bản. Những cụm đèn báo 3 màu tủ điện nhập khẩu chính hãng này luôn được nhà máy ưu ái trang bị dải chip LED SMD thế hệ mới siêu sáng, chóa nhựa chống ố vàng tuyệt đối và phần thân đế nhôm đúc nguyên khối chống gãy gập hiệu quả. Khả năng phát quang chớp nháy cực kỳ mạnh mẽ trong môi trường ánh sáng phức tạp chính là điểm cộng lớn nhất giúp các hãng lớn này chinh phục hoàn toàn giới nhà thầu cơ điện khó tính.

Nếu phân xưởng của quý doanh nghiệp đang có nhu cầu nâng cấp thay mới hệ thống tháp cảnh báo máy móc hoặc đang tìm kiếm nguồn cung cấp phụ kiện vật tư điện chuyên nghiệp. Đừng ngần ngại truy cập ngay website mangnhuatudien.com hoặc gọi tới đường dây nóng hotline 0904 633 863 để đội ngũ kỹ thuật viên dày dặn kinh nghiệm của Tiến Duy hỗ trợ thiết kế cấu hình và lên bảng báo giá tối ưu nhất. Thông tin liên hệ khác:
