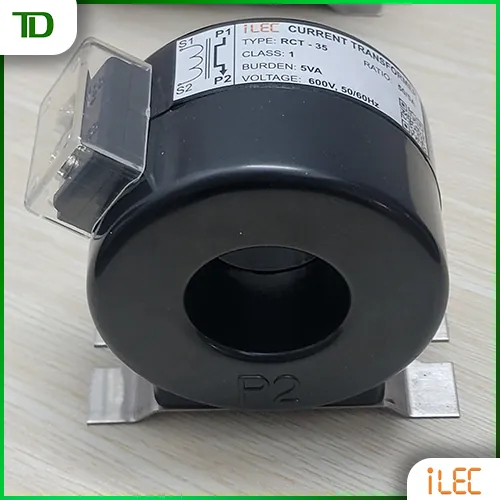

Biến dòng dạng tròn ILEC (series RCT) là thiết bị đo lường điện năng công nghiệp đặc trưng với thiết kế lõi từ nguyên khối và chân đế sắt gia cố chống rung. Sản phẩm cung cấp dải đo sơ cấp cực rộng từ 50/5A lên đến 6000/5A, đạt cấp chính xác Class 1.0. Với các kích thước lỗ luồn cáp đa dạng từ phi 35 (mã RCT-35) trải dài đến phi 200 (mã RCT-200), thiết bị đáp ứng hoàn hảo yêu cầu luồn cáp động lực hoặc thanh cái đồng tại các tủ phân phối tổng MSB trong các khu công nghiệp thuộc TP.HCM. Cấu trúc đế kim loại giúp thiết bị cố định vững chắc trên bảng panel, đảm bảo tín hiệu truyền tải về đồng hồ ampe hoặc relay bảo vệ luôn ổn định tuyệt đối.

1. Nhận diện cơ bản về thiết bị biến dòng dạng tròn ILEC

Để thiết kế một hệ thống đo lường chuẩn xác, việc hiểu rõ bản chất của biến dòng dạng tròn ILEC là yêu cầu kỹ thuật bắt buộc. Thiết bị này đóng vai trò như một trạm trung chuyển tín hiệu điện năng an toàn.

1.1. Cấu tạo lõi từ nguyên khối

Khác với các dòng kẹp hở, thiết bị này sở hữu một lõi thép silic được đúc liền khối hoàn toàn không có khe hở không khí. Cấu trúc nguyên khối này giúp từ thông sinh ra từ dòng điện sơ cấp được khép kín tuyệt đối bên trong lõi từ. Nhờ đó, hiệu suất cảm ứng điện từ đạt mức tối đa, hạn chế tối đa sự rò rỉ từ trường ra môi trường xung quanh. Các kỹ sư thiết kế luôn ưu tiên sử dụng cấu trúc này cho các mạch đo lường đòi hỏi độ ổn định cao trong dài hạn. Sự liền mạch của vật liệu thép silic định hướng là yếu tố cốt lõi tạo nên chất lượng của sản phẩm.

1.2. Nguyên lý cảm ứng điện từ

Nguyên lý hoạt động của thiết bị dựa trên hiện tượng cảm ứng điện từ giữa cuộn sơ cấp và cuộn thứ cấp. Khi dòng điện động lực chạy qua thanh cái luồn giữa tâm thiết bị, nó sẽ sinh ra một từ trường biến thiên tỷ lệ thuận với cường độ dòng điện. Từ trường này cắt ngang các vòng dây đồng của cuộn thứ cấp được quấn quanh lõi thép, tạo ra một dòng điện cảm ứng nhỏ hơn rất nhiều lần. Tín hiệu đầu ra tiêu chuẩn thường được chuẩn hóa ở mức 5A để tương thích với các đồng hồ đo lường trên thị trường.

Quá trình chuyển đổi này diễn ra liên tục và tuyến tính, phản ánh trung thực mọi biến động của phụ tải thực tế. Việc cách ly hoàn toàn giữa mạch động lực điện áp cao và mạch đo lường điện áp thấp giúp bảo vệ an toàn tuyệt đối cho người vận hành. Kỹ thuật viên có thể dễ dàng lấy tín hiệu từ cuộn thứ cấp để đưa về các thiết bị hiển thị mà không lo rủi ro phóng điện. Sự tin cậy của nguyên lý này đã được chứng minh qua hàng thập kỷ ứng dụng trong ngành tự động hóa.

2. Đặc điểm nổi trội 1: Dải đo lường dòng điện cực rộng

Một trong những ưu điểm kỹ thuật lớn nhất của biến dòng dạng tròn ILEC chính là khả năng đáp ứng dải đo lường vô cùng phong phú.

2.1. Khả năng chịu tải từ 50A đến 6000A

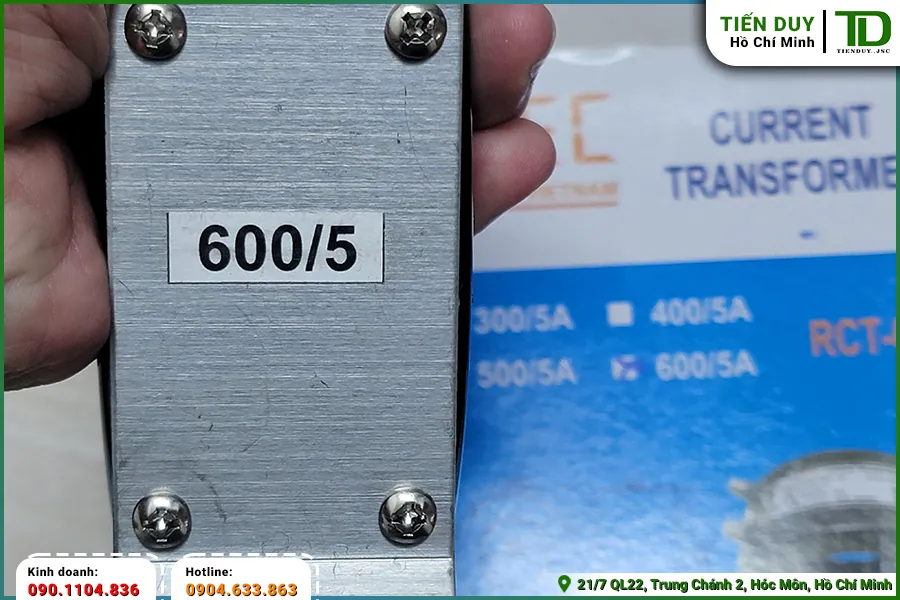

Dựa trên thông số catalogue, dòng sản phẩm RCT cung cấp các tỷ số biến dòng trải dài từ mức thấp nhất 50/5A cho đến mức khổng lồ 6000/5A. Ở phân khúc tải nhỏ, các mã hàng như 50/5A hay 100/5A thường được ứng dụng để giám sát dòng điện cho các động cơ bơm nước hoặc quạt hút cục bộ. Khi tiến lên các cấp tải trung bình từ 400/5A đến 1200/5A, thiết bị sẽ đảm nhận việc đo lường cho các lộ ra của tủ phân phối nhánh. Sự đa dạng này giúp người thiết kế dễ dàng tìm được mã hàng phù hợp với từng cấp công suất cụ thể của dự án.

Đối với các trạm biến áp quy mô lớn, dải đo từ 2000/5A đến 6000/5A thể hiện sức mạnh chịu tải vượt trội của thiết bị. Ở mức dòng điện cực đại này, từ trường sinh ra là rất lớn, đòi hỏi lõi thép phải có tiết diện đủ rộng để không bị bão hòa từ. Nhà sản xuất đã tính toán kỹ lưỡng khối lượng vật liệu từ tính để đảm bảo tín hiệu đầu ra luôn tuyến tính ngay cả khi khởi động động cơ nặng. Khả năng chịu tải ấn tượng này giúp thiết bị trụ vững trong các môi trường công nghiệp nặng như nhà máy thép hay xi măng.

2.2. Cấp chính xác Class 1 tiêu chuẩn

Toàn bộ các mã hàng thuộc series RCT đều được hiệu chuẩn để đạt cấp chính xác Class 1.0 theo tiêu chuẩn đo lường quốc tế. Mức sai số cộng trừ một phần trăm này hoàn toàn đáp ứng yêu cầu kỹ thuật cho các mạch hiển thị ampe kế kim hoặc đồng hồ điện tử thông thường. Sự đồng đều về chất lượng gia công cuộn dây thứ cấp giúp loại bỏ các sai lệch tín hiệu do nội trở gây ra. Kỹ thuật viên thống kê khối lượng có thể hoàn toàn yên tâm khi đưa thông số Class 1.0 này vào hồ sơ đệ trình vật tư cho chủ đầu tư.

2.3. Dung lượng công suất biểu kiến (VA)

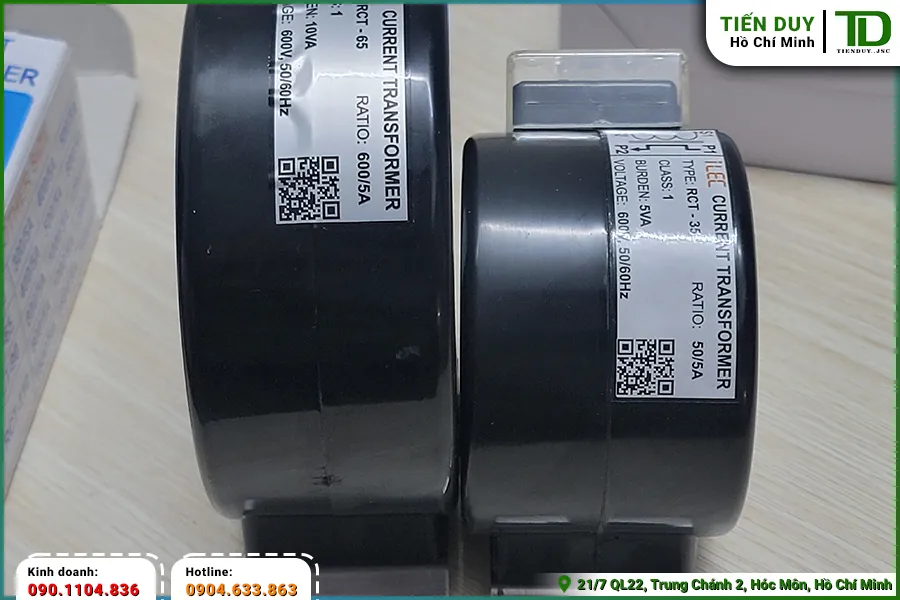

Dung lượng công suất biểu kiến (VA) là một thông số kỹ thuật quan trọng quyết định khả năng truyền tải tín hiệu đi xa của cuộn thứ cấp. Ở các mã hàng có dải đo nhỏ như RCT-35, mức dung lượng thường được thiết kế ở chuẩn 5VA, đủ để kéo cáp tín hiệu trong phạm vi một khoang tủ. Khi tỷ số biến dòng tăng lên ở các mã RCT-110 hay RCT-130, mức dung lượng cũng được nâng lên tương ứng đạt 10VA hoặc 15VA. Sự biến thiên có chủ đích này giúp bù đắp lại phần điện áp rơi trên đường dây dẫn tín hiệu dài.

Việc lựa chọn đúng mức VA đảm bảo tín hiệu 5A khi về đến đồng hồ đo không bị suy hao, giữ nguyên tính trung thực của dữ liệu. Kỹ sư thiết kế cần tính toán tổng trở của dây cáp và nội trở của đồng hồ để đối chiếu với thông số VA định mức của thiết bị. Nếu tổng trở phụ tải vượt quá khả năng gánh tải của cuộn thứ cấp, kết quả đo lường sẽ bị sai lệch nghiêm trọng. Sự am hiểu về thông số này giúp hệ thống giám sát năng lượng hoạt động ổn định và chính xác tuyệt đối.

3. Đặc điểm nổi trội 2: Cấu trúc đế sắt gia cố vững chắc

Sự khác biệt về mặt cơ khí của biến dòng dạng tròn ILEC nằm ở thiết kế chân đế kim loại chuyên dụng. Cấu trúc này mang lại độ vững chãi tuyệt đối cho thiết bị khi vận hành.

3.1. Thiết kế chân đế kim loại chống rung

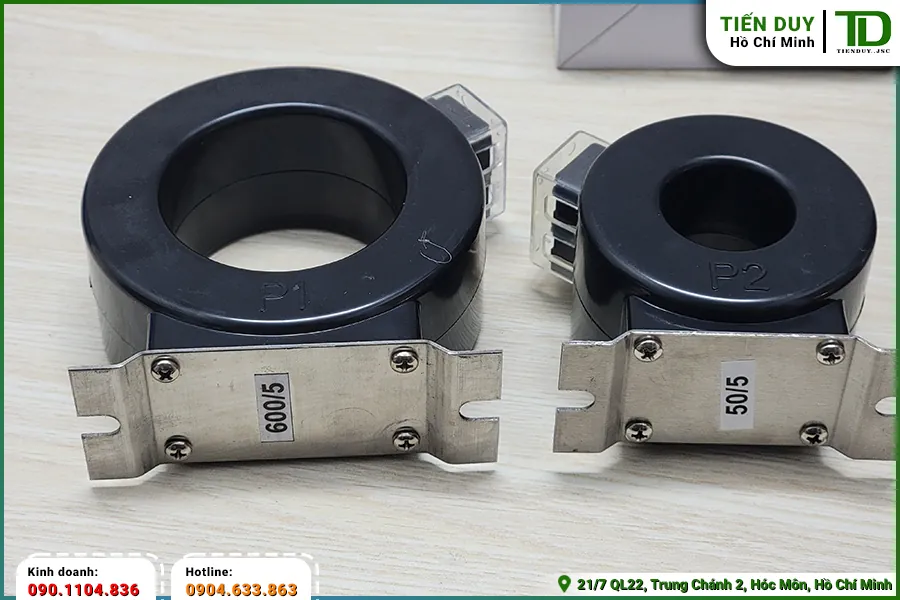

Khác với các loại biến dòng đúc nhựa nguyên khối thông thường, series RCT được trang bị một hệ thống chân đế làm từ thép mạ kẽm chống gỉ. Chân đế này được gắn chặt vào thân thiết bị và có sẵn các lỗ bắt bulong tiêu chuẩn để cố định lên tấm panel của tủ điện. Trong môi trường nhà máy có nhiều máy móc hoạt động, độ rung động truyền qua khung tủ là rất lớn và liên tục. Đế sắt đóng vai trò như một mỏ neo vững chắc, giữ cho thiết bị không bị xê dịch hay lỏng lẻo chân bắt vít theo thời gian.

Sự cố định vững chắc này đặc biệt quan trọng đối với các lộ cáp động lực có tiết diện lớn và nặng. Khi có dòng điện ngắn mạch chạy qua, lực điện động sinh ra giữa các pha sẽ tạo ra sức giật rất mạnh lên toàn bộ hệ thống cáp. Nếu thiết bị đo lường không được gia cố bằng đế kim loại, lực giật này có thể làm nứt vỡ vỏ nhựa và gây ngắn mạch thứ cấp. Các kỹ sư tại các khu công nghiệp thuộc TP.HCM luôn ưu tiên sử dụng dòng RCT cho những vị trí đòi hỏi độ bền cơ học cao.

3.2. Vỏ bọc nhựa cách điện an toàn

Bao bọc bên ngoài cuộn dây thứ cấp và lõi thép là một lớp vỏ nhựa công nghiệp có đặc tính cách điện và chống cháy lan. Lớp vỏ này được đúc ôm sát vào cấu trúc bên trong, tạo thành một khối liền mạch mang lại nhiều ưu điểm bảo vệ:

• Ngăn chặn triệt để bụi bẩn và mạt kim loại xâm nhập vào bề mặt lõi từ.
• Hạn chế hiện tượng phóng điện bề mặt khi tủ điện hoạt động trong môi trường có độ ẩm cao.
• Bảo vệ cuộn dây thứ cấp khỏi các tác động cơ học do va đập trong quá trình thi công.

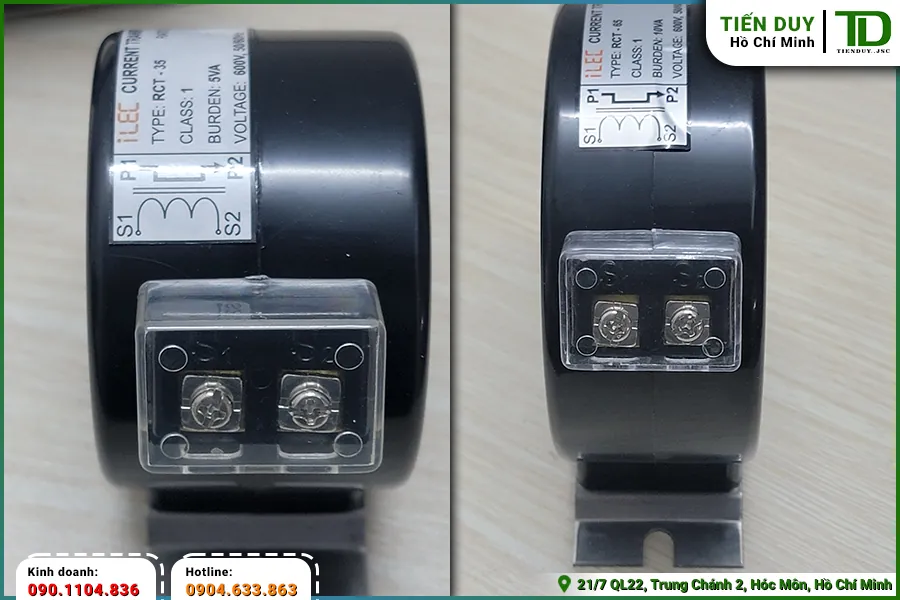

• Thiết kế rãnh chìm cho các cực đấu nối S1 và S2 giúp đảm bảo an toàn cho người thao tác.

4. Đặc điểm nổi trội 3: Kích thước lỗ luồn cáp đa dạng

Để tương thích với mọi tiết diện dây dẫn, biến dòng dạng tròn ILEC được thiết kế với nhiều kích thước lỗ luồn cáp khác nhau.

4.1. Dòng RCT-35 và RCT-65 cho cáp nhỏ

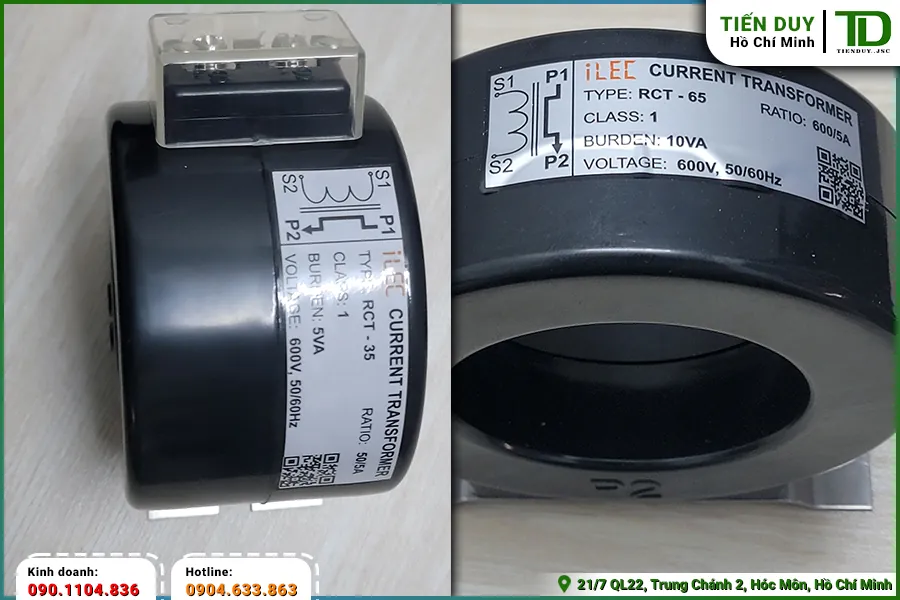

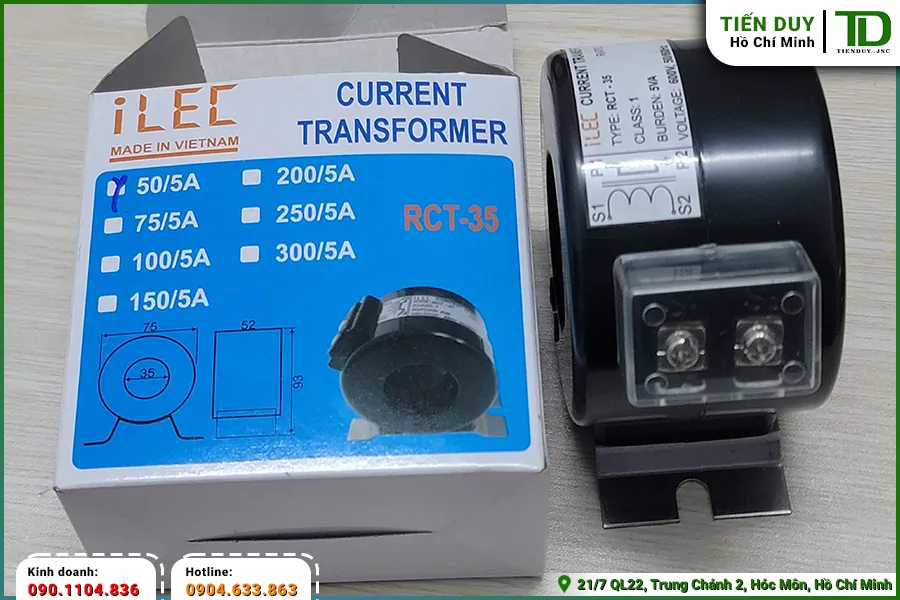

Đối với các mạch động lực sử dụng cáp tiết diện nhỏ, các mã hàng RCT-35 (lỗ phi 35mm) và RCT-65 (lỗ phi 65mm) là sự lựa chọn hoàn hảo. Kích thước cửa sổ nhỏ gọn giúp thiết bị ôm sát vào vỏ bọc của sợi cáp, tối ưu hóa khả năng thu thập từ thông. Người thợ có thể dễ dàng luồn các sợi cáp từ 16mm2 đến 120mm2 qua lỗ tâm mà không gặp bất kỳ trở ngại nào. Thiết kế nhỏ gọn này cũng giúp tiết kiệm đáng kể không gian lắp đặt bên trong các khoang tủ phân phối phụ chật hẹp.

4.2. Dòng RCT-90 và RCT-110 cho thanh cái trung bình

Khi tiến lên các cấp công suất lớn hơn, việc sử dụng thanh cái đồng thay cho cáp bọc là điều bắt buộc trong thiết kế tủ điện. Lúc này, các mã hàng RCT-90 (phi 90mm) và RCT-110 (phi 110mm) sẽ phát huy tối đa công năng của mình. Kích thước cửa sổ mở rộng cho phép luồn lọt các thanh đồng bản rộng 60mm hoặc 80mm một cách dễ dàng. Khoảng không gian dư thừa xung quanh thanh cái giúp tản nhiệt tốt hơn, ngăn ngừa hiện tượng ủ nhiệt cục bộ tại vị trí lắp đặt thiết bị đo lường.

Việc lựa chọn kích thước lỗ luồn phải được tính toán dựa trên kích thước phủ bì lớn nhất của cụm thanh cái. Kỹ thuật viên cần lưu ý chừa lại một khoảng hở an toàn giữa vỏ nhựa của thiết bị và cạnh sắc của thanh đồng. Nếu chọn lỗ quá sát, quá trình thi công luồn thanh cái sẽ rất khó khăn và dễ làm xước lớp vỏ cách điện. Sự đa dạng về kích thước của series Biến dòng dạng tròn ILEC này giúp giải quyết triệt để bài toán tương thích cơ khí trong lắp ráp tủ bảng điện.

4.3. Dòng RCT-130 và RCT-200 cho tủ tổng MSB

Tại các tủ phân phối tổng MSB, dòng điện định mức có thể lên tới hàng ngàn ampe, đòi hỏi phải ghép song song nhiều thanh cái đồng lại với nhau. Để ôm trọn cụm thanh cái khổng lồ này, nhà sản xuất đã thiết kế các mã hàng đặc chủng như RCT-130 (phi 130mm) và RCT-200 (phi 200mm). Cửa sổ luồn cáp siêu rộng này cho phép kỹ sư thoải mái bố trí các bó cáp động lực lớn mà không lo bị cấn ép. Đây là giải pháp đo lường tối thượng dành riêng cho các trạm biến áp hạ thế quy mô lớn tại các nhà máy công nghiệp nặng.

Quý đối tác, nhà thầu cơ điện và phòng thu mua cần nhận báo giá sỉ hoặc kiểm tra tồn kho số lượng lớn cho dự án, vui lòng liên hệ ngay hotline 0901.104.836 (Ms. Hiền). Tổng kho Thiết bị điện Tiến Duy luôn sẵn sàng cung cấp mức chiết khấu B2B tốt nhất thị trường cùng dịch vụ hỗ trợ kỹ thuật chuyên sâu.

>>> Xem thêm các sản phẩm Biến Dòng ILEC

5. Các ứng dụng thực tế của biến dòng dạng tròn ILEC

Nhờ những đặc tính kỹ thuật ưu việt, biến dòng dạng tròn ILEC được ứng dụng rộng rãi trong nhiều khâu của hệ thống điện.

5.1. Đo lường điện năng tại tủ phân phối

Ứng dụng cơ bản và phổ biến nhất của thiết bị là cung cấp tín hiệu dòng điện cho các ampe kế gắn trên mặt cánh tủ. Tín hiệu 5A từ cuộn thứ cấp sẽ điều khiển kim chỉ thị hoặc màn hình LED hiển thị chính xác mức tải đang tiêu thụ. Người vận hành chỉ cần nhìn lướt qua mặt tủ là có thể đánh giá được tình trạng cân bằng pha của toàn bộ hệ thống. Việc giám sát trực quan này giúp phát hiện sớm các hiện tượng lệch pha gây nóng động cơ.

Trong các hệ thống hiện đại, tín hiệu này còn được đưa vào các đồng hồ đa năng để tính toán thêm nhiều thông số phức tạp khác. Các chỉ số như công suất tác dụng (kW), công suất phản kháng (kVAr) hay điện năng tiêu thụ (kWh) đều được nội suy từ tín hiệu dòng điện gốc này. Sự chính xác của thiết bị đo lường đầu vào quyết định trực tiếp đến độ tin cậy của toàn bộ cơ sở dữ liệu năng lượng. Các nhà máy luôn yêu cầu khắt khe về chất lượng của các cảm biến dòng điện này.

5.2. Kết nối với hệ thống giám sát SCADA

Dữ liệu điện năng sau khi được đồng hồ đa năng xử lý sẽ được truyền về phòng điều khiển trung tâm thông qua mạng truyền thông công nghiệp. Hệ thống SCADA sẽ thu thập, lưu trữ và vẽ biểu đồ phụ tải dựa trên các tín hiệu dòng điện liên tục được gửi về. Quản đốc nhà máy có thể dựa vào các biểu đồ này để phân tích hiệu suất tiêu thụ năng lượng của từng dây chuyền sản xuất. Việc ứng dụng thiết bị đo lường chuẩn xác là nền tảng vững chắc để xây dựng các nhà máy thông minh tự động hóa hoàn toàn.

5.3. Tích hợp trong mạch bảo vệ quá dòng

Bên cạnh chức năng đo lường, tín hiệu thứ cấp còn được sử dụng làm đầu vào cho các relay bảo vệ quá dòng điện tử. Khi dòng điện sơ cấp vượt quá ngưỡng cài đặt an toàn, relay sẽ nhận diện sự gia tăng đột biến của tín hiệu 5A và lập tức kích hoạt tiếp điểm ngắt. Lệnh cắt này sẽ được gửi thẳng đến cuộn cắt của máy cắt không khí (ACB) hoặc aptomat khối (MCCB) để cô lập vùng bị sự cố. Tốc độ phản hồi cực nhanh của lõi từ nguyên khối giúp hệ thống bảo vệ cắt điện kịp thời trước khi cáp động lực bị bốc cháy.

5.4. Ứng dụng trong tủ bù công suất phản kháng

Trong các tủ bù hạ thế, thiết bị này đóng vai trò như một con mắt cảm biến để đo lường dòng điện tổng của toàn nhà máy. Tín hiệu dòng điện kết hợp với tín hiệu điện áp sẽ được đưa vào bộ điều khiển tụ bù trung tâm để tính toán hệ số cos phi thực tế. Dựa trên độ lệch pha giữa dòng và áp, bộ điều khiển sẽ quyết định đóng hoặc cắt các cấp tụ bù tương ứng. Việc cung cấp tín hiệu dòng điện chính xác giúp tủ bù hoạt động nhịp nhàng, tránh hiện tượng bù thiếu hoặc bù quá mức.

Vị trí lắp đặt thiết bị đo lường cho tủ bù thường nằm ở lộ tổng ngay sau trạm biến áp, nơi có dòng điện cực lớn. Do đó, các mã hàng có kích thước lỗ luồn lớn như RCT-130 hay RCT-200 thường xuyên được chỉ định cho ứng dụng này. Kỹ thuật viên cần lưu ý đấu nối đúng cực tính S1 và S2 để bộ điều khiển tụ bù không bị hiểu sai chiều dòng điện. Sự phối hợp hoàn hảo giữa cảm biến dòng và bộ điều khiển giúp doanh nghiệp tránh bị phạt tiền công suất phản kháng hàng tháng.

6. Lưu ý khi lên danh mục vật tư biến dòng dạng tròn ILEC

Khi tiến hành lên danh mục vật tư cho các dự án lắp ráp tủ bảng điện, việc thống kê chính xác mã hàng biến dòng dạng tròn ILEC là bước cực kỳ quan trọng. Người phụ trách thu mua cần đọc hiểu kỹ sơ đồ nguyên lý một sợi để xác định đúng tỷ số dòng điện sơ cấp và thứ cấp cho từng lộ ra. Việc nhầm lẫn giữa tỷ số 1000/5A và 1200/5A có thể dẫn đến việc đồng hồ hiển thị sai lệch hoàn toàn so với thực tế. Các kỹ sư thiết kế cần ghi chú rõ ràng cấp chính xác Class 1.0 và mức dung lượng VA yêu cầu để bộ phận mua hàng dễ dàng tra cứu catalogue. Sự cẩn trọng trong khâu lên dự toán dữ liệu ban đầu sẽ hạn chế tối đa các sai sót phát sinh phải đổi trả hàng hóa về sau.

Một yếu tố sống còn khác cần lưu ý là việc đối chiếu kích thước lỗ luồn cáp (phi) với tiết diện thực tế của thanh cái đồng hoặc bó cáp động lực. Kỹ thuật viên không thể chỉ nhìn vào tỷ số dòng điện mà bỏ qua thông số cơ khí của mã hàng RCT. Dưới đây là các bước kiểm tra chéo kích thước cơ bản cần thực hiện:

• Đo đạc chiều rộng và chiều dày lớn nhất của cụm thanh cái đồng.
• Tính toán đường kính phủ bì của bó cáp động lực sau khi đã bọc gen co nhiệt.
• Tra cứu bảng thông số kích thước lỗ phi của từng mã RCT tương ứng.
• Cộng thêm biên độ hở an toàn từ 5mm đến 10mm để dễ dàng thi công luồn cáp.

Đối với các dự án lớn tại TP.HCM mở rộng, việc dự phòng thêm một vài bộ thiết bị đo lường có kích thước lỗ lớn hơn là quy tắc ngầm giúp xử lý nhanh các tình huống thay đổi thiết kế cáp phút chót. Các phòng mua hàng B2B nên yêu cầu nhà cung cấp cung cấp đầy đủ catalogue bản cứng và tài liệu kỹ thuật để đính kèm vào hồ sơ trình duyệt vật liệu cho chủ đầu tư. Hồ sơ chứng từ đầy đủ, rõ ràng là cơ sở pháp lý vững chắc để tiến hành nghiệm thu bàn giao công trình đúng tiến độ. Quá trình kiểm tra tồn kho sẽ trở nên nhẹ nhàng và chính xác hơn rất nhiều khi có sự hỗ trợ tư vấn chéo mã hàng từ các chuyên gia vật tư am hiểu sâu về sản phẩm.
