Tiếp điểm phụ IDEC (contact block) là linh kiện module gắn phía sau các nút nhấn, công tắc xoay phi 22 của hãng IDEC. Đặc điểm nổi bật của tiếp điểm phụ IDEC là thiết kế ngàm khóa thông minh, tiếp điểm hợp kim bạc siêu bền và chân ốc vít an toàn IP20. Các mã hàng phổ biến bao gồm tiếp điểm đơn (YW-E10 1NO, YW-E01 1NC) và tiếp điểm đôi (YW-EW20 2NO, YW-EW02 2NC, YW-EW11 1NO+1NC). Ưu điểm của linh kiện này là tính linh hoạt cao khi mở rộng mạch điều khiển, tuy nhiên nhược điểm là bị giới hạn số lượng module ghép nối (thường tối đa 3-6 block) và đòi hỏi không gian chiều sâu nhất định bên trong tủ điện.



1. Giới thiệu chung về tiếp điểm phụ IDEC trong tủ điện

Việc tìm hiểu kỹ các linh kiện cấu thành như tiếp điểm phụ IDEC giúp kỹ sư thiết kế đảm bảo tính chính xác cho toàn bộ hệ thống máy móc.

1.1. Vai trò của block tiếp điểm trong mạch điều khiển

Trong các hệ thống tự động hóa, cơ cấu cơ khí của nút nhấn cần một bộ phận trung gian để chuyển đổi lực ấn thành tín hiệu điện. Khi tìm hiểu về các Sản phẩm IDEC, người dùng sẽ thấy khối tiếp điểm IDEC chính là trái tim của mọi thao tác điều khiển trên mặt tủ. Linh kiện này chịu trách nhiệm đóng hoặc cắt dòng điện chạy qua cuộn hút của contactor và rơ le trung gian. Sự hoạt động chính xác của hệ thống tiếp điểm quyết định trực tiếp đến độ nhạy và tính ổn định của toàn bộ dây chuyền sản xuất. Một hệ thống tiếp điểm tốt sẽ loại bỏ hoàn toàn hiện tượng chập chờn tín hiệu gây lỗi logic cho bộ vi xử lý PLC.

Bên cạnh chức năng truyền dẫn, tiếp điểm phụ IDEC còn đóng vai trò cách ly an toàn giữa người vận hành và mạch điện động lực bên trong. Khi công nhân nhấn nút, lực cơ học sẽ đẩy thanh truyền nhựa tác động lên các lá đồng tiếp xúc mà không hề có sự tiếp xúc điện trực tiếp. Thiết kế này giúp ngăn chặn triệt để nguy cơ rò rỉ điện áp cao ra ngoài vỏ kim loại của bảng táp lô. Các kỹ sư luôn ưu tiên sử dụng linh kiện chính hãng để đảm bảo hệ thống đáp ứng các tiêu chuẩn an toàn lao động khắt khe nhất.



1.2. Thiết kế module hóa gắn sau nút nhấn phi 22

Điểm nổi bật của linh kiện này là thiết kế dạng module cực kỳ nhỏ gọn, được tích hợp khéo léo vào phía sau các cụm nút nhấn phi 22. Việc lắp ráp khối tiếp điểm IDEC diễn ra nhanh chóng chỉ bằng một thao tác đẩy nhẹ cho đến khi nghe tiếng tách của lẫy khóa. Kỹ sư không cần phải sử dụng các công cụ phức tạp để cố định khối tiếp điểm vào thân vỏ nhựa của thiết bị chính. Việc sử dụng thiết kế module hóa mang lại sự tiện lợi tối đa cho công tác bảo trì và thay thế linh kiện định kỳ. Sự đồng bộ này mang lại vẻ đẹp thẩm mỹ cao và tính chuyên nghiệp cho các tủ điện công nghiệp.

Lớp vỏ bảo vệ bên ngoài của tiếp điểm phụ IDEC được đúc từ nhựa kỹ thuật cao cấp, giúp cách điện hoàn toàn các chi tiết mang điện bên trong. Vật liệu này có khả năng chịu nhiệt cực tốt, không bị giòn gãy hay biến dạng sau nhiều năm hoạt động liên tục trong môi trường nhà xưởng. Các chân tiếp xúc điện được gia công chính xác, duy trì điện trở tiếp xúc ở mức thấp nhất để dòng điện đi qua ổn định. Nhờ những cải tiến về mặt vật liệu, linh kiện này luôn duy trì được độ bền bỉ bất chấp điều kiện thời tiết khắc nghiệt.



2. Đặc điểm của tiếp điểm phụ IDEC qua các mã hàng phổ biến

Dựa trên catalogue kỹ thuật, nhà sản xuất cung cấp nhiều mã hàng khác nhau để làm nổi bật đặc điểm của tiếp điểm phụ IDEC trong từng yêu cầu thiết kế mạch logic.

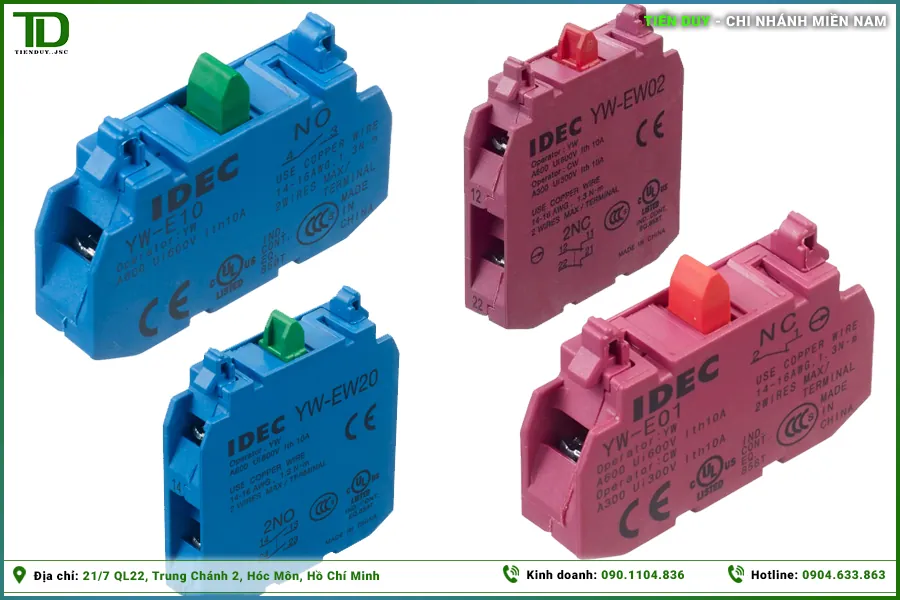

2.1. Khối tiếp điểm đơn YW-E10 (1NO) và YW-E01 (1NC)

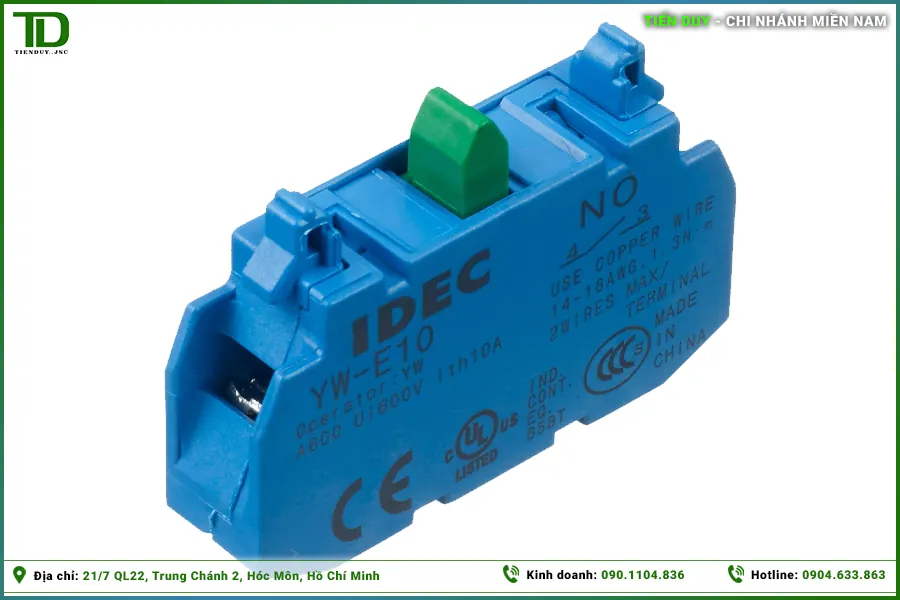

Trong các mạch điều khiển cơ bản, khối tiếp điểm đơn luôn là linh kiện được sử dụng với số lượng nhiều nhất. Mã hàng YW-E10 cung cấp một cặp tiếp điểm thường mở (1NO), chuyên dùng cho các nút nhấn khởi động màu xanh để cấp nguồn cho hệ thống. Việc hiểu rõ đặc điểm của tiếp điểm phụ IDEC mã YW-E10 giúp phòng vật tư lên dự toán chính xác cho các tủ bơm nước đơn giản. Khi người dùng tác động lực, hai lá đồng bên trong sẽ chạm vào nhau để khép kín mạch điện và truyền tín hiệu đi.

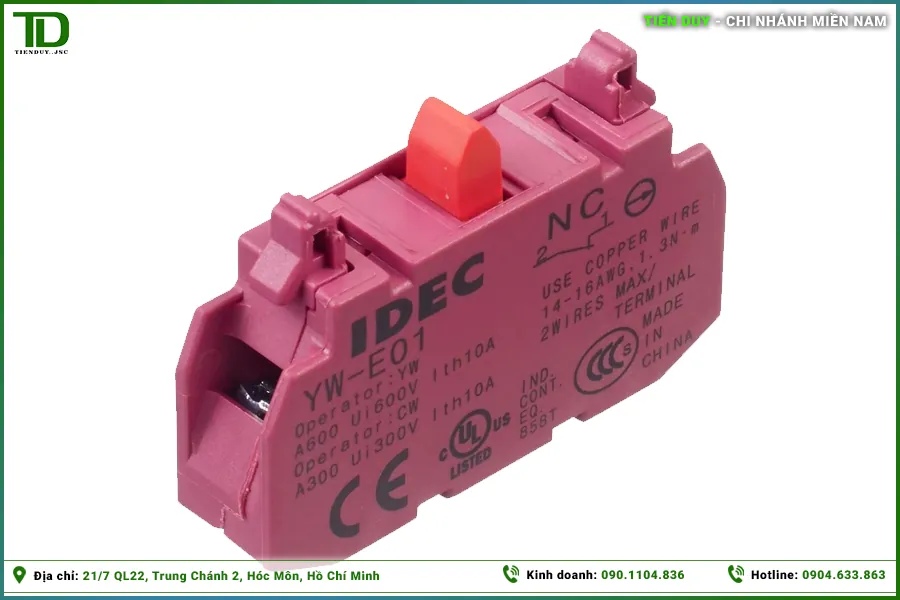

Ngược lại, mã hàng YW-E01 mang cấu hình thường đóng (1NC), đóng vai trò then chốt trong các mạch dừng khẩn cấp hoặc nút nhấn màu đỏ. Ở trạng thái bình thường, dòng điện luôn được duy trì chạy qua linh kiện này để nuôi cuộn hút của rơ le bảo vệ. Khi có sự cố, thao tác nhấn nút sẽ tách rời hai lá đồng, lập tức ngắt điện toàn bộ hệ thống để đảm bảo an toàn. Sự phân chia rõ ràng giữa hai mã khối tiếp điểm IDEC này giúp kỹ sư dễ dàng thiết kế các mạch liên động chéo phức tạp.

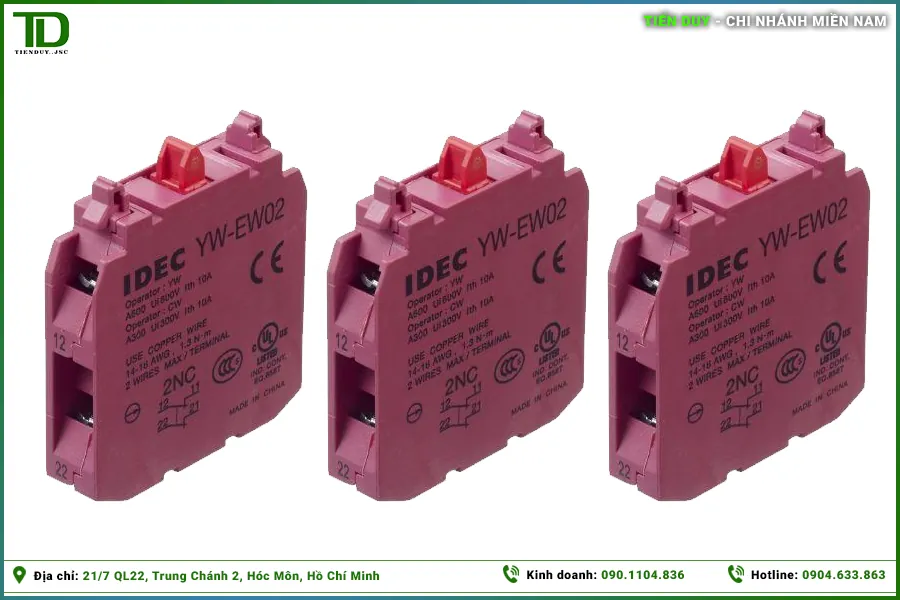

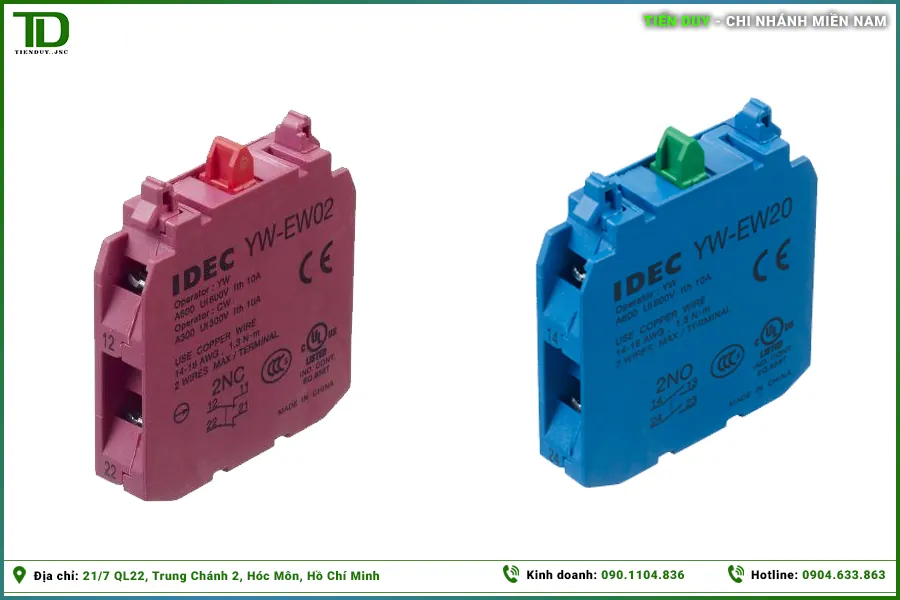

2.2. Khối tiếp điểm đôi YW-EW20, YW-EW02 và YW-EW11

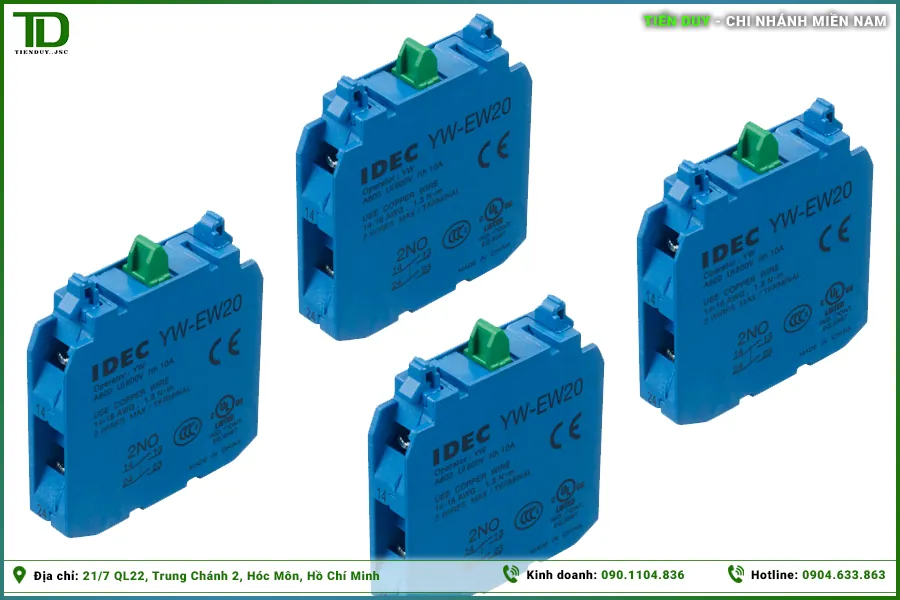

Đối với các hệ thống yêu cầu điều khiển nhiều cơ cấu chấp hành cùng lúc, khối tiếp điểm đôi là giải pháp tiết kiệm không gian hoàn hảo. Mã YW-EW20 tích hợp sẵn hai cặp thường mở (2NO) trong cùng một vỏ bọc, cho phép một nút nhấn kích hoạt đồng thời hai contactor độc lập. Tương tự, mã YW-EW02 cung cấp hai cặp thường đóng (2NC), rất hữu ích khi cần cắt nguồn nhiều nhánh mạch song song. Việc sử dụng tiếp điểm phụ IDEC dạng đôi giúp giảm thiểu số lượng module cần ghép nối, từ đó giảm lực cản cơ học khi thao tác phím bấm.

Đặc biệt, mã hàng YW-EW11 là sự kết hợp hoàn hảo giữa một tiếp điểm thường mở và một tiếp điểm thường đóng (1NO + 1NC). Cấu hình này thường xuyên xuất hiện trong các mạch tự giữ hoặc các công tắc xoay chọn chế độ tự động và bằng tay. Kích thước của khối tiếp điểm IDEC đôi hoàn toàn tương đương với khối đơn, giúp tối ưu hóa mật độ linh kiện bên trong những vỏ tủ có diện tích hạn hẹp. Sự đa dạng của các mã hàng này khẳng định năng lực chế tạo cơ khí chính xác tuyệt vời của thương hiệu Nhật Bản.



2.3. Cấu trúc ngàm khóa thông minh và chân ốc vít an toàn

Một trong những cải tiến đáng giá nhất của hãng là hệ thống ngàm khóa bằng nhựa dẻo dai tích hợp ngay trên thân thiết bị. Cơ cấu này cho phép ghép nối liên tiếp nhiều tiếp điểm phụ IDEC lại với nhau thành một chuỗi dài mà không cần dùng đến ốc vít cố định. Khi cần tháo rời để kiểm tra, công nhân chỉ việc dùng tuốc nơ vít dẹp gạt nhẹ phần lẫy khóa là có thể tách từng module ra dễ dàng. Thiết kế thông minh này giúp rút ngắn đáng kể thời gian thi công lắp ráp cho các xưởng sản xuất tủ bảng điện hàng loạt.

Bên cạnh đó, hệ thống chân ốc vít đấu nối dây dẫn cũng được thiết kế theo tiêu chuẩn an toàn IP20 chống chạm ngón tay. Các con ốc siết cáp được đặt chìm sâu bên trong rãnh nhựa cách điện, ngăn chặn hoàn toàn nguy cơ phóng điện bề mặt giữa các pha. Các vách ngăn cách điện giữa các cực của khối tiếp điểm IDEC được đúc nhô cao, đảm bảo khoảng cách phóng điện an toàn ngay cả khi sử dụng đầu cốt trần. Sự tỉ mỉ trong từng chi tiết thiết kế mang lại sự an tâm tuyệt đối cho đội ngũ kỹ thuật vận hành nhà máy.



2.4. Khả năng chịu tải định mức của hợp kim bạc

Chất lượng của vật liệu tiếp xúc quyết định trực tiếp đến tuổi thọ và khả năng dẫn điện của toàn bộ linh kiện. Các đặc điểm của tiếp điểm phụ IDEC cốt lõi bao gồm:

• Vật liệu tiếp điểm làm từ hợp kim bạc nguyên chất giúp giảm thiểu điện trở tiếp xúc.
• Khả năng chịu dòng điện nhiệt định mức lên đến 10A trong điều kiện thông gió tự nhiên.
• Điện áp cách điện định mức đạt 600V, phù hợp cho mọi lưới điện công nghiệp.
• Khả năng dập tắt hồ quang nhanh chóng khi đóng cắt các tải cảm kháng như cuộn hút.



3. Đánh giá những ưu điểm của tiếp điểm phụ IDEC

Việc phân tích sâu các thế mạnh kỹ thuật giúp nhà thầu tự tin hơn khi trình bày ưu điểm của tiếp điểm phụ IDEC trước chủ đầu tư.

3.1. Độ bền cơ học cao và khả năng dập hồ quang tốt

Độ bền cơ học là yếu tố sống còn đối với các linh kiện phải hoạt động liên tục trong môi trường công nghiệp khắc nghiệt. Các khối tiếp điểm của hãng được thử nghiệm để chịu đựng hàng triệu chu kỳ thao tác đóng mở mà không bị kẹt cơ cấu lò xo. Vật liệu chế tạo vỏ ngoài là loại nhựa kỹ thuật có khả năng chống chịu va đập mạnh, không bị giòn gãy dưới tác động của nhiệt độ. Một ưu điểm của tiếp điểm phụ IDEC chính là sự cứng cáp mang lại sự an tâm tuyệt đối cho người vận hành khi phải xử lý các tình huống dừng khẩn cấp.

Tuổi thọ của các tiếp điểm điện cũng được nhà sản xuất đặc biệt chú trọng thông qua việc sử dụng hợp kim chất lượng cao. Bề mặt tiếp xúc được gia công nhẵn bóng, kết hợp với lực ép lò xo tiêu chuẩn giúp giảm thiểu điện trở tiếp xúc và hiện tượng sinh nhiệt cục bộ. Khả năng dập hồ quang nhanh chóng chính là ưu điểm của tiếp điểm phụ IDEC giúp bảo vệ bề mặt kim loại không bị rỗ hay xỉn màu theo thời gian. Nhờ những cải tiến này, chi phí bảo trì và thay thế linh kiện định kỳ của nhà máy được cắt giảm một cách đáng kể.



3.2. Tính linh hoạt khi mở rộng chức năng điều khiển

Thiết kế module hóa là một bước tiến lớn giúp đơn giản hóa quá trình lắp ráp và bảo dưỡng tủ điện điều khiển. Các cụm tiếp điểm NO và NC được thiết kế dạng khối rời, cho phép kỹ sư dễ dàng ghép nối thêm vào phía sau nút nhấn khi cần mở rộng chức năng. Sự linh hoạt này của khối tiếp điểm IDEC giúp phòng vật tư giảm bớt áp lực tồn kho, vì chỉ cần lưu trữ các module cơ bản để tổ hợp thành nhiều cấu hình khác nhau. Nếu doanh nghiệp của bạn đang cần kiểm tra tồn kho hoặc nhận báo giá sỉ cho các mã vật tư này, hãy liên hệ ngay với Tiến Duy qua hotline 0904.633.863 (Mr. Ninh) để được hỗ trợ nhanh nhất.

Việc thay thế các linh kiện bị hỏng cũng được thực hiện một cách dễ dàng từ mặt sau của cánh cửa tủ. Công nhân bảo trì không cần phải tháo toàn bộ cụm thiết bị ra khỏi bảng táp lô, giúp rút ngắn thời gian dừng máy khi có sự cố. Các chân đấu nối dây dẫn được bố trí so le thông minh, tạo không gian rộng rãi để luồn đầu cốt và siết ốc chắc chắn. Tính tiêu chuẩn hóa cao giúp tiếp điểm phụ IDEC luôn được giới chuyên môn đánh giá là giải pháp tối ưu cho mọi dự án.



3.3. Khả năng chống bụi và an toàn cho người thao tác

Khả năng chống chịu với môi trường bên ngoài là tiêu chí bắt buộc đối với các thiết bị lắp đặt trong nhà xưởng. Các ưu điểm của tiếp điểm phụ IDEC nổi bật về mặt an toàn bao gồm:

• Ngăn chặn sự xâm nhập của bụi mịn công nghiệp vào bên trong cơ cấu lá đồng.
• Thiết kế ốc vít chìm chống chạm ngón tay vô tình vào phần mang điện áp cao.
• Vỏ nhựa tự dập tắt ngọn lửa, không duy trì sự cháy khi xảy ra ngắn mạch.
• Cơ cấu lò xo phản hồi lực tốt, chống kẹt phím trong môi trường độ ẩm cao.



4. Một số nhược điểm của tiếp điểm phụ IDEC cần lưu ý

Bên cạnh những ưu điểm vượt trội, kỹ sư cũng cần nắm rõ nhược điểm của tiếp điểm phụ IDEC để đưa ra phương án thiết kế hoàn hảo nhất.

4.1. Giới hạn về số lượng module ghép nối tối đa

Mặc dù thiết kế ngàm khóa cho phép ghép nối nhiều khối tiếp điểm lại với nhau, nhưng thực tế kỹ thuật lại không cho phép lạm dụng tính năng này. Một nhược điểm của tiếp điểm phụ IDEC là khi ghép quá nhiều module, lực cản cơ học của các lò xo sẽ cộng dồn lại rất lớn. Điều này khiến cho thao tác nhấn nút trở nên cực kỳ nặng nề, gây mỏi tay cho công nhân vận hành nếu phải thao tác liên tục. Hơn nữa, lực đẩy quá mạnh có thể làm bung ngàm khóa nhựa hoặc làm cong vênh mặt tôn của cánh cửa tủ điện.

Để khắc phục tình trạng này, các kỹ sư thiết kế thường sử dụng rơ le kiếng trung gian thay vì cố gắng ghép quá nhiều khối tiếp điểm IDEC. Nút nhấn chỉ cần mang một khối tiếp điểm duy nhất để kích hoạt rơ le, sau đó các tiếp điểm phụ của rơ le sẽ đảm nhận việc phân nhánh tín hiệu. Giải pháp này không chỉ giải quyết được vấn đề lực nhấn cơ học mà còn tăng cường khả năng chịu tải cho toàn bộ mạch điều khiển. Việc hiểu rõ giới hạn vật lý của linh kiện giúp nhà thầu đưa ra những phương án thi công an toàn và hiệu quả hơn.



4.2. Yêu cầu không gian chiều sâu bên trong vỏ tủ

Một hạn chế khác cần được xem xét kỹ lưỡng là yêu cầu về không gian lắp đặt phía sau mặt bảng táp lô. Khi ghép nối liên tiếp nhiều tiếp điểm phụ IDEC, chiều dài tổng thể của cụm nút nhấn sẽ tăng lên đáng kể, đâm sâu vào bên trong vỏ tủ. Nếu tủ điện có kích thước chiều sâu quá hẹp, phần đuôi của các khối tiếp điểm có thể cấn chạm vào các thiết bị đóng cắt gắn trên tấm lưng. Sự va chạm này không chỉ gây khó khăn cho việc đóng cửa tủ mà còn tiềm ẩn nguy cơ chập mạch do cọ xát lớp vỏ cách điện của dây dẫn.

Do đó, trước khi quyết định sử dụng cấu hình ghép nối nhiều module, kỹ sư cần đo đạc chính xác khoảng cách thông thủy bên trong vỏ kim loại. Việc hiểu rõ nhược điểm của tiếp điểm phụ IDEC về mặt không gian giúp nhà thầu tránh được lỗi cấn chạm khi đóng cửa tủ. Nếu không gian quá chật hẹp, việc chuyển sang sử dụng các loại nút nhấn có tiếp điểm hàn sẵn trên bo mạch có thể là một giải pháp thay thế tạm thời.

>>> Xem thêm: IDEC là gì? Tại sao thương hiệu Nhật này được dùng phổ biến cho tủ điện



5. Hướng dẫn thống kê khối lượng tiếp điểm phụ IDEC cho dự án

Việc rà soát kỹ lưỡng các thông số kỹ thuật giúp phòng vật tư đặt hàng tiếp điểm phụ IDEC chính xác và tránh lãng phí ngân sách.

5.1. Xác định đúng cấu hình NO/NC theo bản vẽ nguyên lý

Bước đầu tiên và quan trọng nhất trong quá trình lên dự toán là đọc hiểu chính xác bản vẽ nguyên lý mạch điều khiển. Nhân viên thu mua cần đếm chi tiết số lượng tiếp điểm thường mở (NO) và thường đóng (NC) yêu cầu cho từng vị trí nút nhấn. Việc xác định đúng cấu hình giúp tránh tình trạng mua thừa khối tiếp điểm IDEC loại NO nhưng lại thiếu hụt loại NC khi tiến hành lắp ráp thực tế. Nếu bản vẽ có sự thay đổi vào phút chót, phòng vật tư cần cập nhật ngay lập tức để điều chỉnh đơn đặt hàng với nhà cung cấp.

Sự nhầm lẫn giữa hai loại tiếp điểm này là lỗi rất phổ biến đối với những nhân viên mới chưa có nhiều kinh nghiệm đọc bản vẽ. Để hạn chế sai sót, kỹ sư thiết kế nên lập một bảng danh mục vật tư chi tiết, ghi rõ cấu hình tiếp điểm phụ IDEC cho từng cụm thiết bị. Việc chuẩn bị kỹ lưỡng từ khâu thiết kế sẽ giúp quá trình thi công diễn ra trơn tru và không bị gián đoạn do thiếu hụt linh kiện lẻ tẻ. Một quy trình làm việc khoa học luôn mang lại hiệu quả kinh tế cao cho toàn bộ dự án.



5.2. Lên dự toán đồng bộ cùng vỏ nút nhấn và đèn báo

Khối tiếp điểm không thể hoạt động độc lập mà bắt buộc phải đi kèm với phần vỏ cơ khí của nút nhấn hoặc công tắc xoay. Khi thống kê khối lượng, nhân viên cần đảm bảo số lượng khối tiếp điểm IDEC phải tương thích với số lượng thiết bị chấp hành trên mặt tủ. Việc lên dự toán đồng bộ giúp các đại lý phân phối dễ dàng kiểm tra tồn kho và gom chung hàng hóa vào cùng một đợt giao nhận. Sự cẩn trọng trong khâu chuẩn bị vật tư sẽ giúp rút ngắn tối đa thời gian chờ đợi hàng hóa nhập khẩu.

Để dự phòng cho các tình huống hỏng hóc đột xuất hoặc thay đổi thiết kế, nhà máy nên mua dư khoảng 5% đến 10% số lượng linh kiện cơ bản. Việc mua sỉ tiếp điểm phụ IDEC theo hộp sẽ giúp doanh nghiệp nhận được mức chiết khấu tốt hơn từ các nhà cung cấp B2B chuyên nghiệp. Các linh kiện dự phòng cần được bảo quản trong tủ chống ẩm để đảm bảo chân ốc vít không bị rỉ sét trước khi đưa vào sử dụng. Việc quản lý vật tư chặt chẽ giúp nhà thầu luôn chủ động trong mọi tình huống phát sinh tại công trường.



5.3. Lưu ý khi kiểm tra mã hàng tránh nhầm lẫn

Trên thân nhựa của mỗi sản phẩm đều được nhà sản xuất in laser rõ nét các thông số về mã hàng và sơ đồ tiếp điểm. Việc đọc đúng chuỗi ký tự này là cơ sở quan trọng nhất để tiến hành nghiệm thu đặc điểm của tiếp điểm phụ IDEC đầu vào một cách chuẩn xác. Các mã hàng YW-E10 và YW-E01 có ngoại hình gần như giống hệt nhau, chỉ khác biệt ở màu sắc của phần nhựa đẩy bên trong. Nhân viên kho cần đặc biệt chú ý đến chi tiết này để phân loại hàng hóa vào đúng vị trí kệ lưu trữ.

Nếu mã in bị mờ do quá trình vận chuyển, kỹ sư có thể dùng đồng hồ vạn năng để đo thông mạch tại hai chân tiếp điểm trước khi lắp ráp. Việc kiểm tra chéo khối tiếp điểm IDEC này giúp loại bỏ hoàn toàn nguy cơ lắp sai cấu hình gây chập cháy mạch điều khiển ngay khi vừa cấp điện. Sự cẩn thận trong từng khâu nhỏ nhất chính là chìa khóa để tạo nên những tủ điện công nghiệp đạt chuẩn chất lượng quốc tế. Đội ngũ kỹ thuật luôn phải tuân thủ nghiêm ngặt các quy trình kiểm tra chất lượng nội bộ trước khi xuất xưởng.
