Cầu đấu khối 3P Hivero là dòng thiết bị kết nối trung gian chuyên dụng cho lưới điện 3 pha công nghiệp, bao gồm các mã từ HFTB-203 đến HFTB-4003. Đặc điểm nổi bật của sản phẩm là cấu trúc nguyên khối 3 cực, vỏ nhựa cách điện chống cháy, thanh đồng thau nguyên chất và ngàm kẹp chữ U chống rung lắc. Thiết bị được ứng dụng rộng rãi tại các nhà máy thuộc TP.HCM để phân phối nguồn động lực, đảm bảo an toàn cách điện và duy trì khả năng chịu tải liên tục.



1. Giới thiệu chung về dòng cầu đấu khối 3P Hivero

Thiết bị đấu nối ba cực là một trong những vật tư cơ bản nhất luôn xuất hiện trong các bản vẽ thiết kế tủ điện. Việc tìm hiểu rõ nguồn gốc và đặc tính của sản phẩm giúp kỹ thuật viên dễ dàng nhận diện khi thi công.

1.1. Nguồn gốc thương hiệu và nhận diện thiết bị

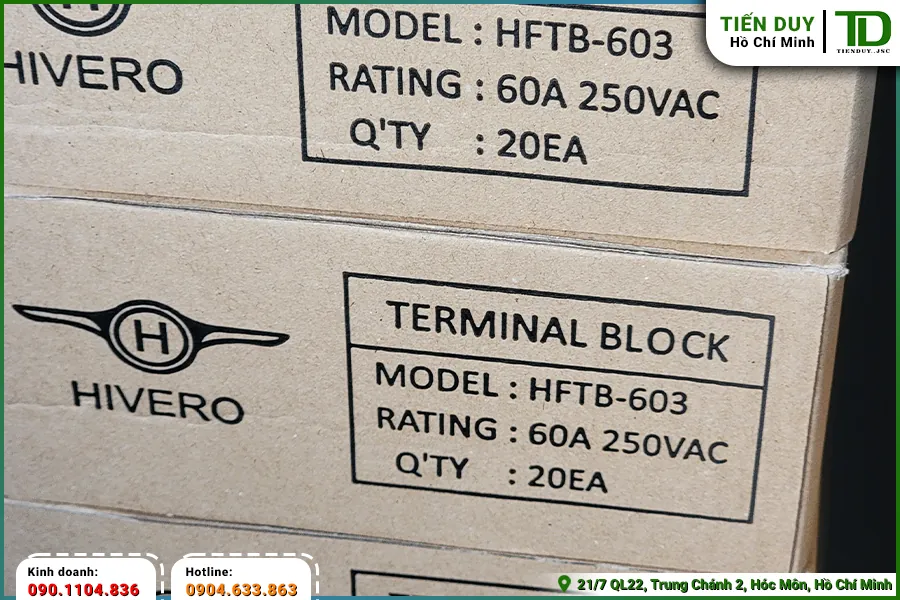

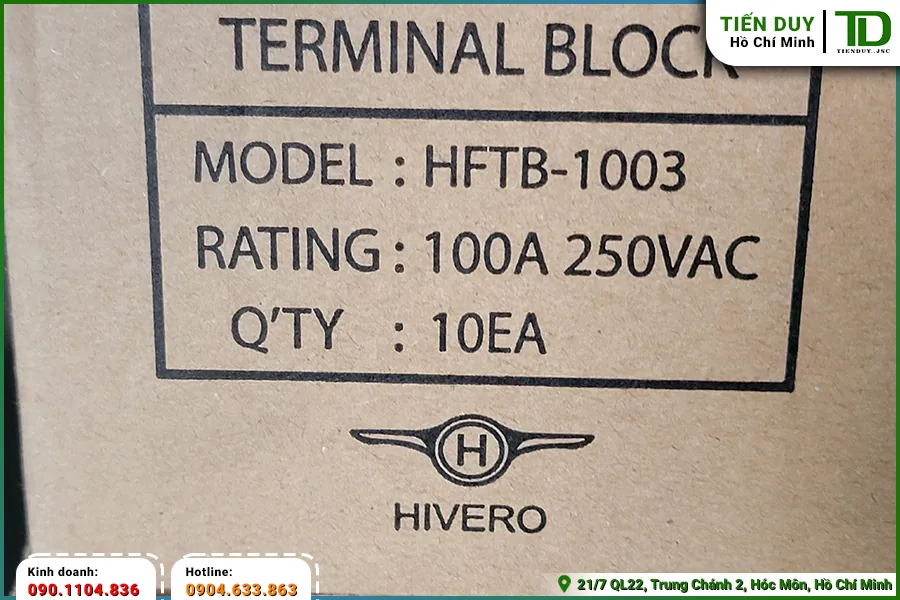

Thương hiệu Hivero có xuất xứ từ Hàn Quốc, nổi tiếng với các dòng linh kiện phụ kiện tủ điện đạt tiêu chuẩn chất lượng quốc tế. Dòng sản phẩm cầu đấu khối 3P Hivero được thiết kế dưới dạng một khối chữ nhật nguyên khối, tích hợp đúng ba cực đấu nối trên cùng một đế nhựa. Bề mặt thiết bị có màu đen đặc trưng, đi kèm với các ốc siết dây bằng kim loại sáng bóng được xếp thành hai hàng song song. Người dùng có thể dễ dàng nhận biết sản phẩm thông qua logo hãng và các thông số định mức được in chìm rõ nét trên thân vỏ. Thiết kế này mang lại sự đồng bộ và tính thẩm mỹ cao cho toàn bộ không gian bên trong tủ điện.



1.2. Các thông số định mức cơ bản

Khi lên danh mục vật tư cho dự án, kỹ thuật viên cần đặc biệt chú ý đến các thông số định mức của thiết bị để đảm bảo an toàn hệ thống. Dòng sản phẩm ba cực của Hivero được sản xuất với dải công suất rất rộng, trải dài từ 10A cho đến 400A. Sự đa dạng này giúp thiết bị đáp ứng được mọi nhu cầu truyền tải điện năng, từ các mạch điều khiển nhỏ gọn cho đến hệ thống động lực công suất lớn. Điện áp cách điện của khối đấu nối thường đạt mức tiêu chuẩn công nghiệp, giúp ngăn ngừa hiện tượng phóng điện giữa các cực.

Việc nắm rõ các thông số này giúp quá trình lắp ráp tủ điện diễn ra nhanh chóng và chính xác hơn. Dưới đây là một số đặc tính kỹ thuật cơ bản của dòng sản phẩm này:

• Dòng điện định mức đa dạng từ 10A đến 400A tùy theo mã hàng.
• Số lượng cực cố định là 3 cực, phù hợp cho điện 3 pha.
• Kiểu lắp đặt cố định bằng vít trực tiếp lên bảng táp lô tủ điện.
• Vật liệu vỏ cách điện chịu nhiệt tốt, an toàn khi vận hành liên tục.

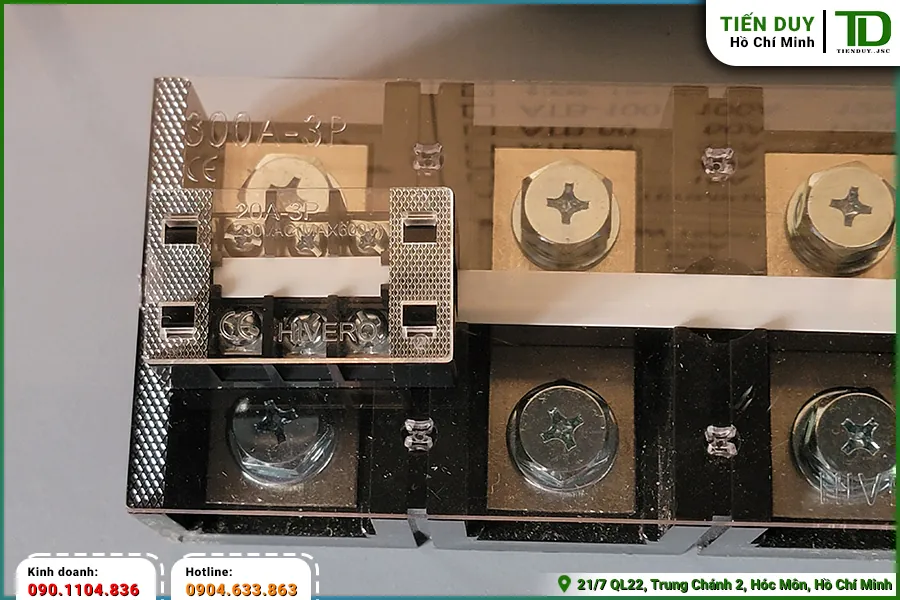

2. Đặc điểm cấu tạo vật liệu của cầu đấu khối 3P Hivero

Sự bền bỉ của thiết bị đấu nối phụ thuộc hoàn toàn vào chất lượng vật liệu cấu thành nên sản phẩm. Đặc điểm cấu tạo của cầu đấu khối 3P Hivero đáp ứng đầy đủ các tiêu chuẩn khắt khe nhất trong ngành điện.

2.1. Lớp vỏ nhựa cách điện chống cháy

Phần vỏ ngoài của khối đấu nối được đúc từ nhựa tổng hợp cao cấp có khả năng chịu nhiệt độ cao và chống cháy lan hiệu quả. Trong môi trường tủ điện công nghiệp, nhiệt độ thường xuyên tăng cao do sự tỏa nhiệt của các thiết bị đóng cắt xung quanh. Lớp vỏ nhựa này không bị giòn gãy hay biến dạng nhiệt, đảm bảo duy trì khoảng cách cách điện an toàn giữa các pha. Đặc tính tự dập tắt lửa của vật liệu giúp ngăn chặn nguy cơ hỏa hoạn lan rộng khi có sự cố ngắn mạch xảy ra.

Bên cạnh khả năng chịu nhiệt, lớp vỏ nhựa còn có độ bền cơ học rất cao, chịu được lực va đập trong quá trình vận chuyển và thi công. Bề mặt nhựa nhám nhẹ giúp tăng độ bám khi người thợ cầm nắm thao tác lắp đặt thiết bị lên bảng táp lô. Sự kết hợp giữa tính năng cách điện và độ cứng cáp cơ học làm nên chất lượng vượt trội cho dòng sản phẩm này. Lớp vỏ bảo vệ vững chắc là yếu tố tiên quyết giúp thiết bị hoạt động ổn định trong suốt vòng đời dự án.



2.2. Thanh đồng thau dẫn điện nguyên chất

Trái tim của thiết bị nằm ở các thanh đồng thau nguyên chất được bố trí ẩn bên trong lớp vỏ nhựa. Đồng thau có độ dẫn điện cực tốt, giúp giảm thiểu tối đa điện trở tiếp xúc tại các điểm nối dây. Các thanh kim loại này được gia công với độ dày tiêu chuẩn, đảm bảo không bị cong vênh khi chịu lực ép mạnh từ các ốc siết. Việc sử dụng thanh đồng chất lượng cao giúp các loại cầu đấu Hivero luôn duy trì khả năng truyền tải dòng điện ổn định mà không bị quá nhiệt.



2.3. Ốc siết dây bằng hợp kim chống gỉ

Ốc siết dây là chi tiết cơ khí phải chịu tác động lực nhiều nhất trong suốt quá trình thi công và bảo dưỡng. Nhà sản xuất đã chế tạo bộ phận này từ hợp kim thép chống gỉ, có khả năng chịu được môi trường độ ẩm cao tại các nhà máy. Bước ren của ốc được tiện sâu và chính xác, giúp bám chặt vào ngàm kẹp mà không bị tuôn ren sau nhiều lần tháo lắp. Bề mặt ốc sáng bóng không chỉ tăng tính thẩm mỹ mà còn hạn chế sự bám dính của bụi bẩn công nghiệp.

Đầu ốc được thiết kế rãnh chữ thập tiêu chuẩn, tương thích với hầu hết các loại tua vít thông dụng trên thị trường. Kỹ thuật viên có thể dễ dàng truyền lực siết tối đa để ép chặt đầu cốt dây điện vào thanh đồng dẫn điện. Sự chắc chắn của ốc siết đóng vai trò quyết định trong việc ngăn chặn hiện tượng lỏng lẻo gây ra tia lửa điện. Đây là một chi tiết nhỏ nhưng thể hiện sự tinh tế trong thiết kế của nhà sản xuất linh kiện Hàn Quốc.



3. Đặc điểm thiết kế cơ khí của cầu đấu khối 3P Hivero

Bên cạnh vật liệu cao cấp, thiết kế cơ khí thông minh là yếu tố giúp thiết bị này ghi điểm tuyệt đối với giới kỹ thuật. Cấu trúc của cầu đấu khối 3P Hivero mang lại sự tiện lợi tối đa khi lắp ráp.

3.1. Cấu trúc nguyên khối chống rung lắc

Tại các xưởng gia công cơ khí, máy móc khi hoạt động sẽ tạo ra những rung động tần số cao truyền trực tiếp vào khung vỏ tủ điện. Nếu sử dụng các loại linh kiện kém chất lượng, ốc siết dây sẽ nhanh chóng bị nới lỏng, dẫn đến hiện tượng chập chờn tín hiệu hoặc mất nguồn đột ngột. Cấu trúc nguyên khối của thiết bị giải quyết triệt để vấn đề này nhờ sự liên kết chặt chẽ giữa đế nhựa và các thanh kim loại. Lực ép được duy trì ổn định theo thời gian, đảm bảo các đầu cốt luôn bám chặt vào thanh đồng dẫn điện bất chấp mọi rung động cơ học.

Sự ổn định của các điểm đấu nối đóng vai trò quyết định đến độ chính xác của quá trình vận hành máy móc. Chỉ một tích tắc mất điện áp cũng có thể làm sai lệch tọa độ dao cắt, gây hỏng hóc sản phẩm và thiệt hại về kinh tế. Do đó, việc trang bị linh kiện có khả năng chống rung lắc tốt là giải pháp phòng ngừa rủi ro rẻ tiền nhưng mang lại hiệu quả cực kỳ to lớn. Các kỹ sư chế tạo máy luôn ưu tiên lựa chọn những vật tư có độ cứng cáp cao để nâng cao uy tín cho sản phẩm của mình.



3.2. Ngàm kẹp dây hình chữ U tối ưu

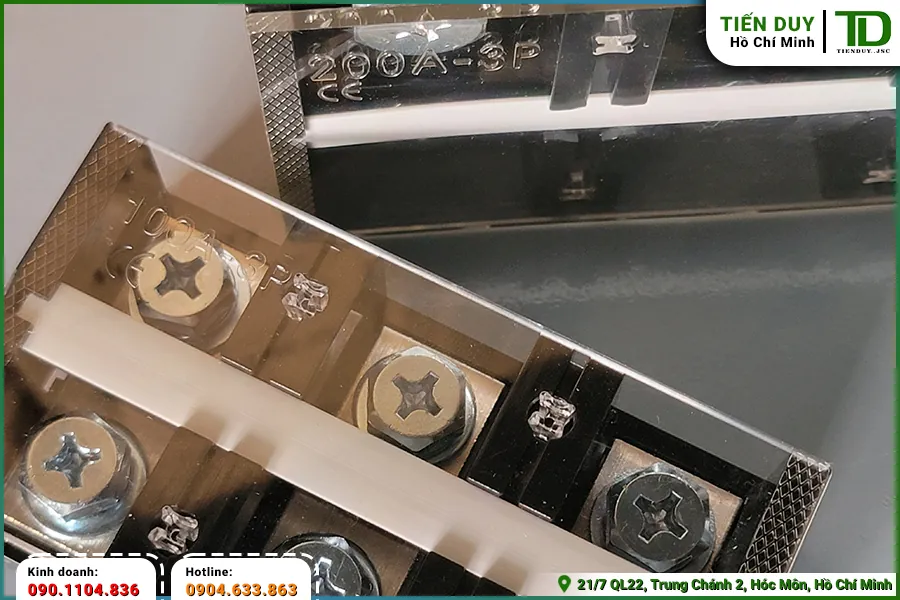

Một điểm cộng lớn trong thiết kế của thiết bị này là cơ cấu ngàm kẹp dây hình chữ U cực kỳ chắc chắn. Khi người thợ vặn ốc siết, ngàm kẹp sẽ từ từ hạ xuống và ép chặt đầu cốt vào bề mặt thanh đồng dẫn điện. Lực ép được phân bố đều trên toàn bộ diện tích tiếp xúc, ngăn chặn tình trạng lỏng lẻo gây ra tia lửa điện. Ngàm kẹp sâu cũng giúp che chắn hoàn toàn phần kim loại mang điện của đầu cốt, hạn chế nguy cơ người vận hành vô tình chạm phải.



3.3. Vách ngăn cách điện giữa các pha

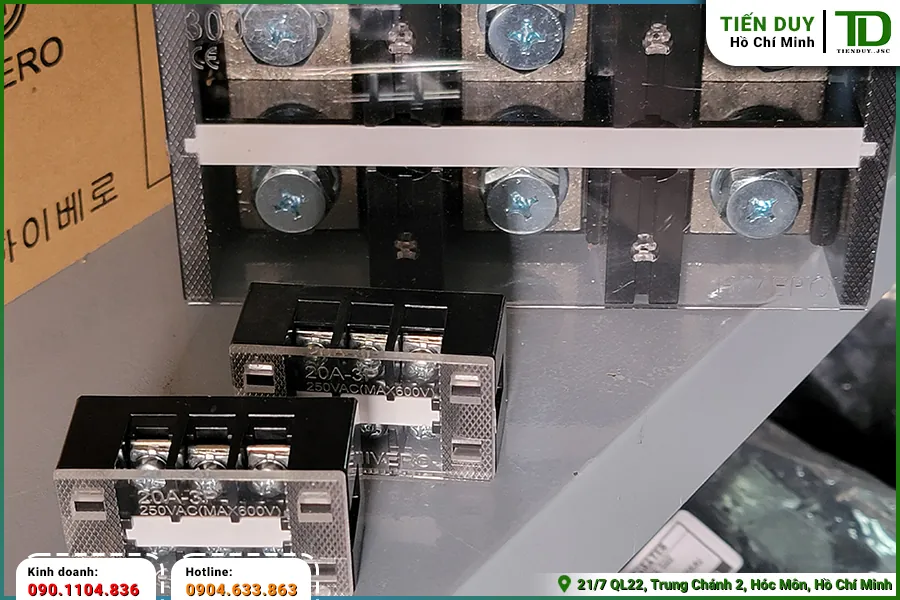

Môi trường làm việc của các tủ điện công nghiệp luôn tiềm ẩn nguy cơ rò rỉ điện do bụi bẩn và độ ẩm cao. Lớp vỏ nhựa của khối đấu nối được thiết kế với các vách ngăn cách điện nhô cao, che chắn tối đa phần kim loại mang điện bên trong. Thiết kế này tạo ra một khoảng cách rò điện an toàn giữa ba pha nóng, ngăn chặn triệt để hiện tượng phóng điện chéo. Sự kết hợp giữa khả năng chịu tải và đặc tính cách điện giúp sản phẩm bảo vệ an toàn tuyệt đối cho toàn bộ hệ thống.

Các vách ngăn này còn đóng vai trò như một rãnh dẫn hướng, giúp người thợ đưa đầu cốt vào đúng vị trí một cách nhanh chóng. Khi thi công trong điều kiện thiếu sáng, thiết kế rãnh sâu giúp hạn chế tình trạng lắp lệch dây gây chập chạm. Bề mặt vách ngăn trơn nhẵn cũng giúp việc vệ sinh bụi bẩn định kỳ bằng máy thổi khí nén trở nên dễ dàng hơn. Đây là những cải tiến cơ khí mang tính thực tiễn cao, hỗ trợ đắc lực cho công tác bảo trì.



3.4. Lỗ bắt vít cố định trên bảng táp lô

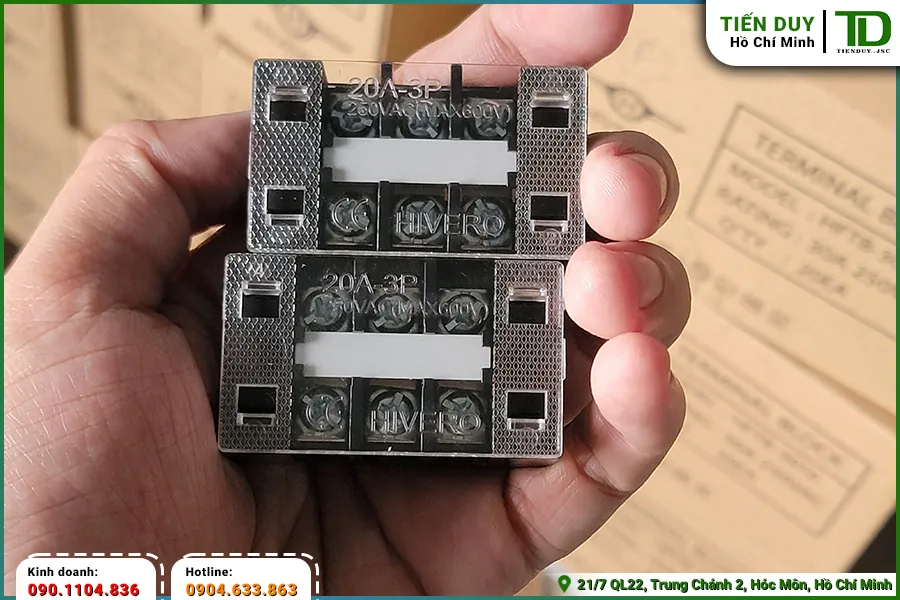

Để cố định thiết bị lên bảng táp lô, nhà sản xuất đã bố trí sẵn hai lỗ bắt vít ở hai đầu của khối nhựa. Các lỗ này được gia cố dày dặn, không bị nứt vỡ khi dùng máy khoan siết ốc với lực mạnh. Kích thước lỗ tương thích với các loại vít tự khoan thông dụng, giúp người thợ thao tác nhanh chóng mà không cần chuẩn bị nhiều dụng cụ phức tạp. Sự cố định vững chắc này là nền tảng để thiết bị chịu được lực kéo giật từ các bó cáp điện lớn.

Nếu quý khách có nhu cầu kiểm tra tồn kho hoặc nhận báo giá sỉ các thiết bị đấu nối, vui lòng liên hệ Tiến Duy qua số điện thoại 0904.633.863 (Mr. Ninh) để được hỗ trợ nhanh chóng.



4. Những ưu điểm vận hành của cầu đấu khối 3P Hivero trong thực tế

Nhờ sở hữu cấu tạo vật liệu và thiết kế cơ khí vượt trội, thiết bị này mang lại hiệu suất vận hành cực kỳ ấn tượng. Các kỹ sư luôn đánh giá cao độ tin cậy của sản phẩm trong các dự án trọng điểm.

4.1. Khả năng chịu tải liên tục không suy giảm

Trong các dây chuyền sản xuất hoạt động ba ca liên tục, hệ thống điện phải gánh chịu dòng tải không ngừng nghỉ. Cầu đấu khối 3P Hivero chứng minh được sự bền bỉ khi duy trì nhiệt độ ổn định tại các điểm tiếp xúc, không xảy ra hiện tượng quá nhiệt. Thanh đồng thau nguyên chất giúp điện trở tiếp xúc luôn ở mức thấp nhất, triệt tiêu sự hao phí điện năng dưới dạng nhiệt. Điều này giúp bảo vệ lớp vỏ nhựa cách điện không bị lão hóa sớm, giúp các loại cầu đấu Hivero kéo dài tuổi thọ cho toàn bộ cụm thiết bị.

Khả năng chịu tải liên tục còn giúp thiết bị đáp ứng tốt các ứng dụng có dòng khởi động lớn như trạm bơm nước hoặc quạt thông gió công nghiệp. Khi động cơ khởi động, dòng điện có thể tăng vọt gấp nhiều lần so với định mức trong thời gian ngắn. Thiết bị hoàn toàn đủ sức chịu đựng những cú sốc dòng điện chớp nhoáng này mà không bị biến dạng cơ học. Sự ổn định này mang lại sự an tâm tuyệt đối cho người vận hành nhà máy.



4.2. Tương thích hoàn hảo với lưới điện ba pha

Tại các khu công nghiệp thuộc TP.HCM, hệ thống điện ba pha là chuẩn mực bắt buộc để vận hành các loại máy móc công suất lớn. Thiết kế ba cực của thiết bị tương ứng chính xác với ba pha nóng L1, L2 và L3 của lưới điện. Sự trùng khớp này giúp kỹ thuật viên dễ dàng đấu nối cáp nguồn mà không bị dư thừa hay thiếu hụt các điểm tiếp xúc. Việc sử dụng đúng loại thiết bị ba cực giúp sơ đồ nguyên lý được hiện thực hóa một cách khoa học và trực quan nhất.

Khi so sánh với việc ghép nối nhiều khối đơn cực lại với nhau, giải pháp nguyên khối mang lại độ tin cậy cao hơn hẳn. Các khối đúc liền mạch giúp triệt tiêu hoàn toàn sự xê dịch giữa các pha khi có tác động lực từ bên ngoài. Khoảng cách giữa các cực đã được nhà sản xuất tính toán cố định, đảm bảo tiêu chuẩn an toàn cách điện trong mọi điều kiện môi trường. Đây là lý do cốt lõi khiến thiết bị này luôn là ưu tiên hàng đầu của các nhà thầu cơ điện.



5. Hướng dẫn kiểm tra chất lượng cầu đấu khối 3P Hivero trước khi lắp đặt

Để đảm bảo an toàn tuyệt đối cho hệ thống, công tác kiểm tra vật tư đầu vào là bước không thể bỏ qua. Kỹ thuật viên cần thực hiện các bài đánh giá cơ bản trước khi đưa thiết bị vào sử dụng.

5.1. Đánh giá ngoại quan lớp vỏ nhựa

Bước đầu tiên là quan sát kỹ lưỡng bề mặt bên ngoài của khối đấu nối bằng mắt thường. Lớp vỏ nhựa phải liền mạch, không có vết nứt vỡ hay bavia thừa do quá trình đúc khuôn kém chất lượng. Các thông số kỹ thuật và logo thương hiệu phải được in chìm rõ nét, không bị mờ nhòe. Nếu phát hiện bất kỳ dấu hiệu biến dạng nào trên vỏ nhựa, kỹ thuật viên phải loại bỏ thiết bị đó ngay lập tức để tránh rủi ro rò rỉ điện.



5.2. Đo kiểm tra điện trở tiếp xúc

Điện trở tiếp xúc là thông số quan trọng nhất quyết định khả năng dẫn điện của cầu đấu khối 3P Hivero. Kỹ thuật viên sử dụng đồng hồ micro-ohm kế để đo điện trở giữa hai đầu của thanh đồng bên trong thiết bị. Giá trị đo được phải nằm trong giới hạn cho phép của nhà sản xuất, thường ở mức rất nhỏ để đảm bảo không sinh nhiệt khi có dòng điện lớn chạy qua. Việc kiểm tra này giúp phát hiện sớm các lỗi oxy hóa ngầm bên trong thanh kim loại.

Quá trình đo kiểm tra cần được thực hiện cẩn thận theo các bước tiêu chuẩn để có kết quả chính xác nhất. Các thao tác cơ bản bao gồm:

• Vệ sinh sạch sẽ bề mặt các cực đấu nối trước khi kẹp que đo.
• Siết chặt ốc vít để mô phỏng trạng thái làm việc thực tế của thiết bị.
• Đọc và ghi nhận kết quả đo của từng pha riêng biệt.
• So sánh thông số với tài liệu kỹ thuật đi kèm để đưa ra kết luận.



5.3. Thử nghiệm lực siết của ốc vít

Cuối cùng, người thợ cần dùng tua vít thử lực để kiểm tra độ trơn tru của các ốc siết dây. Ốc phải vặn vào dễ dàng mà không bị sượng hay kẹt ren giữa chừng. Khi siết chặt đến lực tiêu chuẩn, ngàm kẹp phải ép sát vào thanh đồng và không có hiện tượng tuôn ren. Bài kiểm tra cơ học này đảm bảo thiết bị có thể giữ chặt các đầu cốt dây điện trong suốt quá trình vận hành lâu dài của tủ điện.

6. Tiêu chuẩn an toàn điện áp dụng cho thiết bị đấu nối

Một hệ thống điện công nghiệp chỉ được phép đưa vào vận hành khi toàn bộ các điểm đấu nối đã vượt qua quy trình kiểm tra nghiêm ngặt. Yếu tố đầu tiên cần đánh giá là lực siết ốc tại tất cả các cực của khối đấu nối ba pha. Kỹ thuật viên giám sát sẽ dùng tua vít thử lực để kiểm tra ngẫu nhiên các điểm tiếp xúc, đảm bảo đầu cốt đã được kẹp chặt vào thanh đồng. Nếu phát hiện bất kỳ ốc siết nào bị lỏng, toàn bộ cụm dây dẫn đó phải được tháo ra và thi công lại từ đầu để triệt tiêu nguy cơ phát sinh tia lửa điện.

Tiêu chuẩn tiếp theo liên quan đến khả năng cách điện và tổ chức không gian bên trong vỏ tủ. Các bó dây cáp phải được luồn gọn gàng trong máng nhựa đục lỗ, không được để dây dẫn vắt ngang qua các thiết bị đóng cắt có nhiệt độ cao. Khoảng cách rò điện giữa các pha và giữa pha với vỏ tủ nối đất phải tuân thủ nghiêm ngặt theo quy chuẩn kỹ thuật điện hiện hành. Lớp vỏ nhựa của các linh kiện đấu nối phải chứng minh được khả năng chống cháy lan, đảm bảo sự cố ngắn mạch cục bộ không phát triển thành đám cháy lớn.

Việc xử lý đầu cáp điện trước khi đưa vào khe cắm của thiết bị cũng là một tiêu chuẩn bắt buộc. 100% các sợi dây dẫn phải được bấm đầu cốt chẻ hoặc cốt tròn tương ứng với tiết diện cáp. Việc tuốt vỏ dây và nhét trực tiếp các sợi đồng tơi xốp vào khe siết ốc là hành vi vi phạm nghiêm trọng quy tắc an toàn điện. Đầu cốt không chỉ giúp gom gọn các sợi đồng nhỏ mà còn tạo ra một bề mặt tiếp xúc phẳng, tối ưu hóa khả năng truyền tải dòng điện.

Cuối cùng, công tác đánh dấu nhãn tên và vệ sinh bề mặt thiết bị cũng là một tiêu chí nghiệm thu quan trọng. Các nhãn tên phải được in rõ ràng và dán đúng vị trí tương ứng với bản vẽ thiết kế. Bề mặt khối đấu nối phải được thổi sạch mạt kim loại phát sinh trong quá trình khoan cắt. Những tủ điện đáp ứng trọn vẹn các tiêu chí này sẽ mang lại sự an tâm tuyệt đối cho chủ đầu tư, đảm bảo dây chuyền sản xuất luôn vận hành với hiệu suất cao nhất.
