Domino tép ATB-35 Hivero là thiết bị đấu nối module chịu tải định mức 35A, tương thích tối ưu với cáp điện tiết diện 3.5mm² và sử dụng cơ cấu kẹp bằng bu lông M4 với lực siết tiêu chuẩn 12kgf.Cm. Thiết bị đạt điện áp cách điện tối đa 600V, điện trở cách điện trên 100MΩ (đo ở DC500V) và chịu được điện áp thử nghiệm AC2500V trong 1 phút. Nhiệt độ vận hành được kiểm soát với mức tăng dưới 45°C. Khi thi công, ATB-35 bắt buộc phải kết hợp đồng bộ với nắp chặn ATB-S35, nắp đậy nhựa ATB-15D và thanh ray ATB-CH để đảm bảo an toàn cho các mạch phân phối nguồn và động cơ.

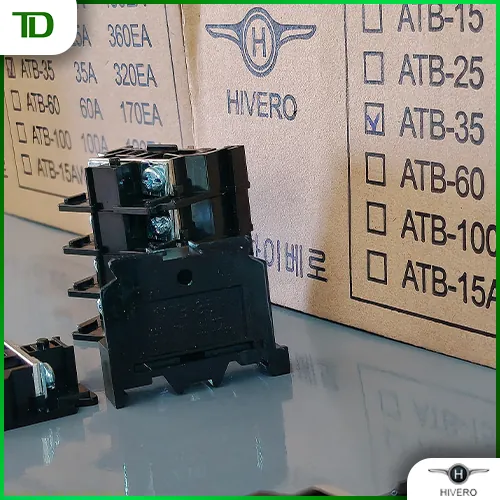

1. Giới thiệu chung về domino tép ATB-35 Hivero

Thiết kế vật lý của các thiết bị đấu nối quyết định trực tiếp đến khả năng tích hợp vào không gian tủ điện công nghiệp. Dòng sản phẩm domino tép ATB-35 Hivero mang những đặc trưng cấu tạo riêng biệt để đáp ứng mức tải trung bình.

1.1. Hình dáng vật lý và cơ cấu ngàm kẹp trên thanh ray

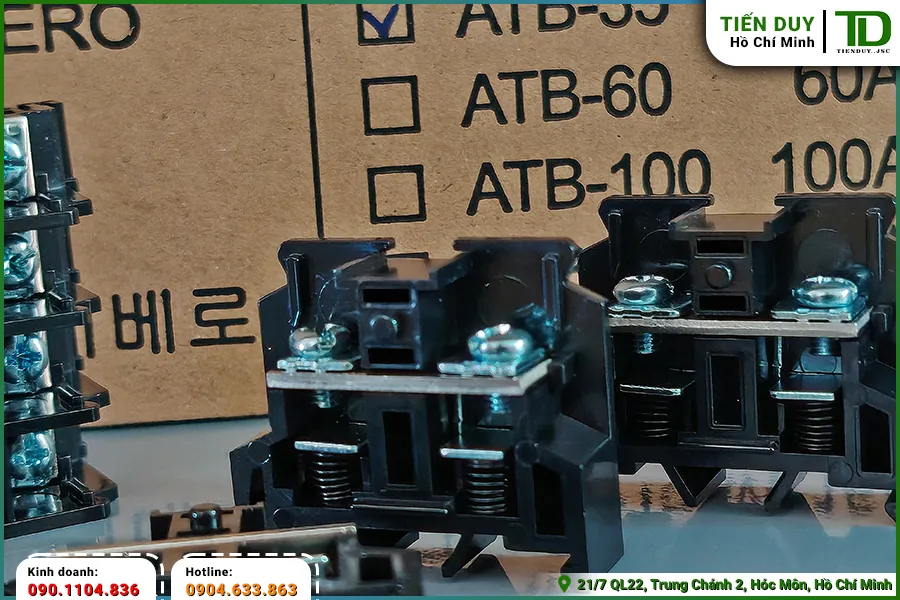

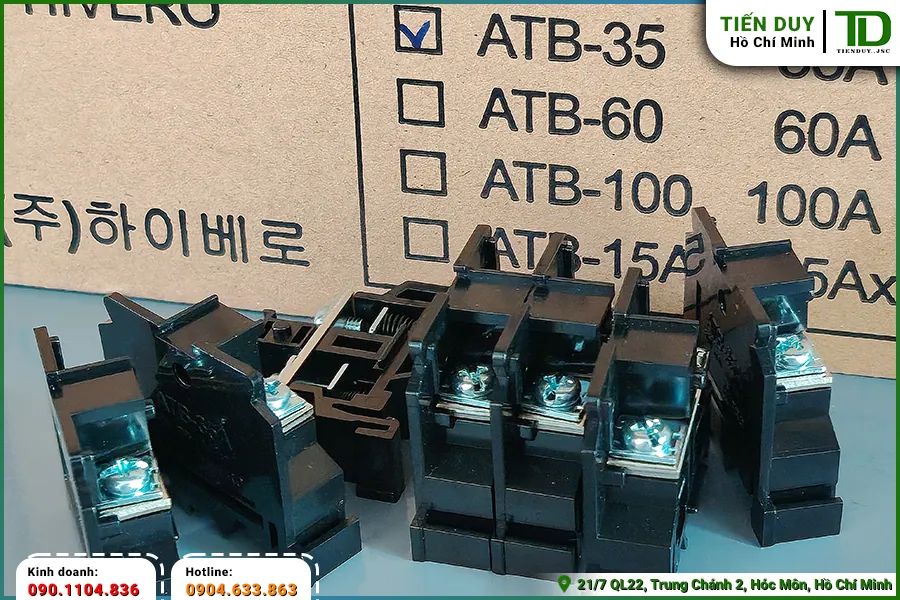

Cấu trúc bên ngoài của thiết bị được đúc nguyên khối từ nhựa kỹ thuật với các đường gân gia cường chạy dọc hai bên hông. Thiết kế này không chỉ tăng độ cứng vững mà còn tạo ra các rãnh tản nhiệt tự nhiên khi có dòng điện lớn chạy qua lõi đồng. Phần đế của thiết bị sở hữu cơ cấu ngàm kẹp linh hoạt, cho phép người thợ dễ dàng gài chặt vào thanh ray nhôm tiêu chuẩn. Cơ chế khóa liên động giúp các mắt nối bám sát vào nhau thành một dải liên tục mà không bị xô lệch dưới tác động của lực kéo. Đây là ưu điểm vượt trội của các loại cầu đấu mắt rời Hivero so với những khối đấu nối cố định truyền thống.

Việc tháo lắp từng module đơn lẻ diễn ra vô cùng thuận tiện nhờ thiết kế lẫy nhựa đàn hồi ở phần chân đế. Kỹ thuật viên chỉ cần dùng mũi tua vít dẹp nẩy nhẹ lẫy khóa là có thể nhấc một mắt nối ra khỏi thanh ray mà không làm ảnh hưởng đến các cực lân cận. Sự linh hoạt này giúp rút ngắn đáng kể thời gian thi công cũng như công tác bảo trì thay thế sau này. Đồng thời, kích thước bề ngang của domino tép ATB-35 Hivero được tối ưu hóa để tiết kiệm tối đa diện tích bề mặt bảng táp lô.



1.2. Dấu hiệu nhận biết mã hàng 35A trên vỏ thiết bị

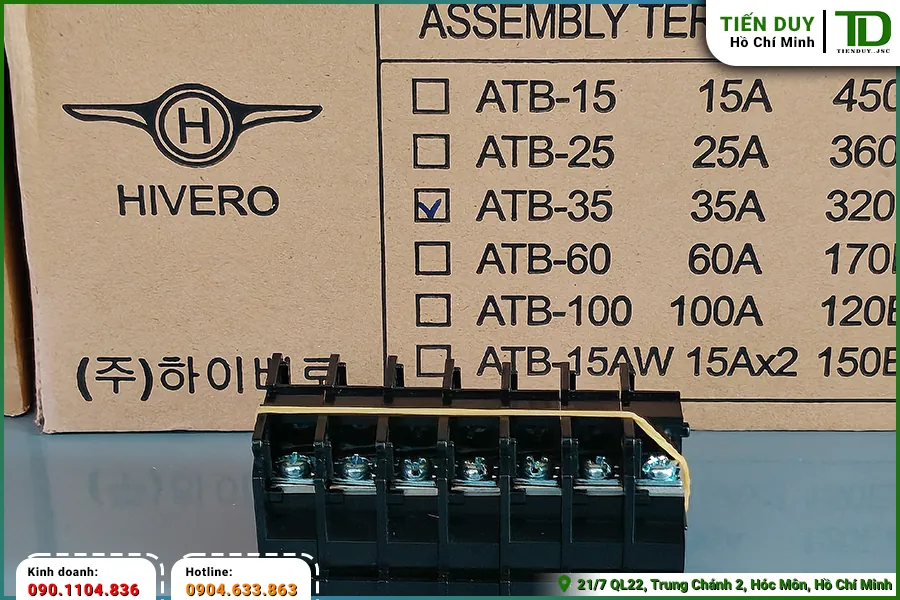

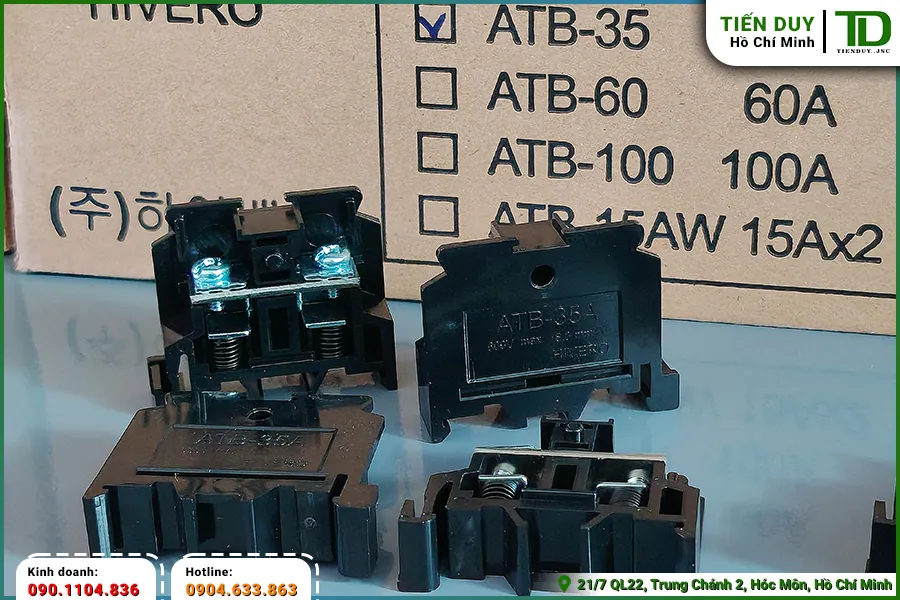

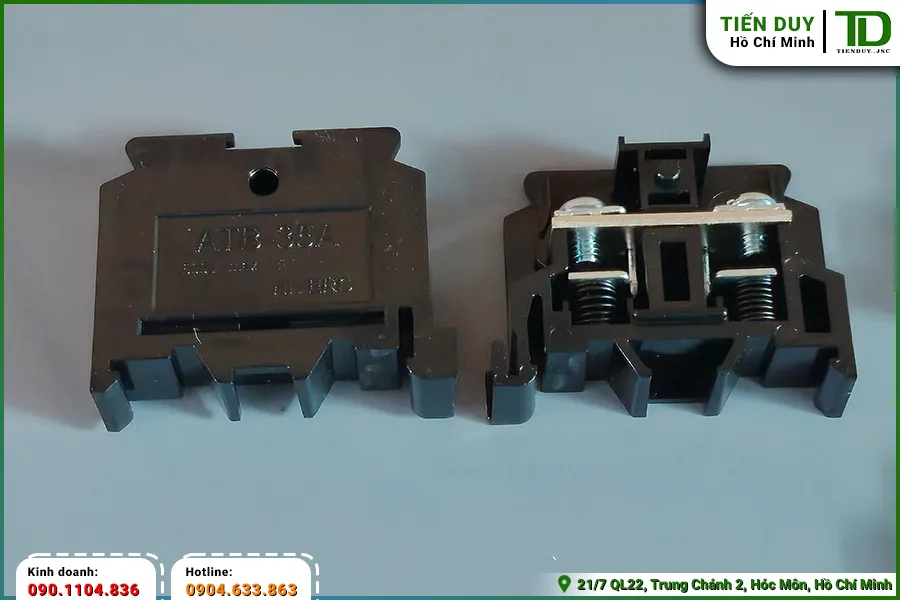

Để tránh nhầm lẫn trong quá trình lắp ráp, nhà sản xuất đã in nổi các thông số nhận diện cơ bản ngay trên bề mặt vỏ nhựa. Người dùng có thể dễ dàng nhìn thấy mã sản phẩm ATB-35A cùng với logo thương hiệu Hivero được khắc sắc nét ở mặt hông của thiết bị. Các thông số về dòng điện định mức 35A và điện áp cách điện cũng được thể hiện rõ ràng để kỹ sư đối chiếu nhanh chóng. Việc nhận diện chính xác mã hàng giúp đảm bảo hệ thống được lắp đặt đúng với bản vẽ thiết kế ban đầu.



2. Các thông số kỹ thuật định mức của domino tép ATB-35 Hivero

Việc tuân thủ các giới hạn đo lường vật lý là nguyên tắc tối thượng để đảm bảo an toàn cho hệ thống điện. Bảng thông số của domino tép ATB-35 Hivero cung cấp đầy đủ các chỉ số kỹ thuật cần thiết cho quá trình thiết kế.

2.1. Dòng điện 35A và yêu cầu tiết diện cáp 3.5mm²

Theo công bố từ nhà sản xuất, thiết bị này được chế tạo để chịu đựng dòng điện làm việc liên tục lên đến 35A. Mức tải này cho phép sản phẩm đáp ứng tốt các mạch phân phối nguồn phụ hoặc các động cơ có công suất ở mức trung bình nhỏ. Lõi đồng bên trong được gia công với độ dày lớn hơn hẳn so với các mã tải nhỏ, giúp tăng cường khả năng dẫn điện và giảm thiểu điện trở tiếp xúc. Kỹ sư thiết kế cần tính toán kỹ lưỡng tổng trở của phụ tải để đảm bảo dòng điện thực tế không vượt qua ngưỡng 35A này.

Để tương thích hoàn hảo với dòng tải 35A, ngàm kẹp của domino tép ATB-35 Hivero được thiết kế dành riêng cho loại dây cáp điện có tiết diện 3.5mm². Lỗ xỏ dây có kích thước vừa vặn để ôm trọn toàn bộ các sợi đồng tơ của cáp sau khi đã được bấm đầu cos kim loại. Nếu sử dụng dây dẫn có tiết diện nhỏ hơn quy định, lực ép từ bu lông sẽ không phân bố đều, dễ gây ra tình trạng lỏng lẻo và sinh nhiệt. Ngược lại, việc cố gắng nhét cáp lớn hơn tiêu chuẩn sẽ làm đứt gãy các sợi đồng, gây suy giảm nghiêm trọng khả năng truyền dẫn của hệ thống.



2.2. Điện áp cách điện 600V và điện trở 100MΩ

Chỉ số an toàn điện của thiết bị được khẳng định qua mức điện áp cách điện định mức đạt tối đa 600V. Thông số này cho phép sản phẩm vận hành an toàn trong các lưới điện hạ thế tiêu chuẩn công nghiệp mà không lo ngại hiện tượng phóng điện bề mặt. Lớp vỏ nhựa kỹ thuật đóng vai trò như một bức tường cách ly hoàn hảo, đảm bảo các tiêu chuẩn an toàn cốt lõi bao gồm:

• Điện trở cách điện luôn được duy trì ở mức từ 100MΩ trở lên khi tiến hành đo đạc bằng ôm kế DC500V.
• Ngăn chặn triệt để dòng điện rò rỉ ra ngoài vỏ tủ hoặc lan truyền sang các pha lân cận.
• Bảo vệ an toàn tuyệt đối cho người vận hành khi vô tình chạm vào bề mặt thiết bị.



2.3. Tiêu chuẩn bu lông M4 và lực siết 12kgf.Cm

Cơ cấu kẹp chặt dây dẫn của mã hàng này sử dụng loại bu lông đầu nối tiêu chuẩn M4 với bước ren gia công tinh xảo. Kích thước bu lông M4 mang lại độ cứng vững cơ học vượt trội, chịu được lực vặn lớn mà không bị tuôn ren hay biến dạng đầu ốc. Nhà sản xuất Hivero quy định rõ lực siết cờ lê vặn tối đa cho bu lông này phải đạt mức 12kgf.Cm để đảm bảo ngàm kẹp giữ chặt lõi cáp. Việc áp dụng đúng lực siết tiêu chuẩn giúp triệt tiêu hoàn toàn các khe hở vật lý giữa dây dẫn và bề mặt tiếp điểm bằng đồng.

Trong quá trình thi công thực tế, người thợ bắt buộc phải sử dụng tua vít lực đã được hiệu chuẩn đúng mức 12kgf.Cm. Thao tác vặn ốc bằng cảm tính rất dễ dẫn đến tình trạng siết chưa đủ lực gây lỏng dây, hoặc siết quá tay làm đứt lõi cáp bên trong. Sự đồng đều về lực ép trên toàn bộ dải domino tép ATB-35 Hivero là yếu tố then chốt để duy trì điện trở tiếp xúc ở mức thấp nhất. Điều này đặc biệt quan trọng đối với các hệ thống phải hoạt động liên tục trong môi trường nhà máy khắc nghiệt.



3. Những đặc tính cơ lý và khả năng chịu nhiệt của thiết bị

Môi trường công nghiệp luôn tiềm ẩn nhiều yếu tố bất lợi về nhiệt độ và điện áp đột biến. Các đặc tính cơ lý của domino tép ATB-35 Hivero được thiết kế để chống chịu lại những tác động tiêu cực này.

3.1. Giới hạn tăng nhiệt độ dưới 45 độ C trong vận hành

Một trong những thông số quan trọng nhất là khả năng kiểm soát mức tăng nhiệt độ luôn ở dưới ngưỡng 45 độ C khi thiết bị mang tải tối đa. Để đạt được điều này, nhiệt độ môi trường xung quanh giới hạn không được vượt quá 40 độ C theo đúng khuyến cáo kỹ thuật. Lõi đồng nguyên chất kết hợp với thiết kế rãnh tản nhiệt giúp thiết bị giải phóng nhiệt lượng ra môi trường một cách nhanh chóng. Việc duy trì nhiệt độ ổn định giúp ngăn chặn quá trình lão hóa sớm của vật liệu cách điện, đảm bảo tuổi thọ lâu dài cho toàn bộ dải domino tép ATB-35 Hivero.



3.2. Khả năng chịu điện áp phóng điện AC2500V

Trong các hệ thống điện nhà máy, hiện tượng quá áp đột biến do thao tác đóng cắt mạch hoặc sét đánh lan truyền là điều không thể tránh khỏi. Thiết bị đấu nối của Hivero đã vượt qua bài kiểm tra khắc nghiệt khi chịu được điện áp thử nghiệm lên đến AC2500V trong thời gian 1 phút ở tần số 50/60Hz. Khả năng chịu đựng này chứng minh độ dày và chất lượng của lớp vỏ nhựa cách điện là hoàn toàn đạt chuẩn công nghiệp. Nó giúp bảo vệ các thiết bị điều khiển nhạy cảm phía sau khỏi những xung điện áp nguy hiểm có thể gây phá hủy bo mạch.

Để đạt được thông số AC2500V, khoảng cách rò điện giữa các cực liền kề đã được tính toán chi tiết ngay từ khâu thiết kế khuôn đúc. Các vách ngăn bằng nhựa nhô cao giữa các mắt nối tạo ra một rào cản vật lý vững chắc, kéo dài đường đi của tia lửa điện nếu có sự cố xảy ra. Kỹ sư hoàn toàn có thể yên tâm khi bố trí các pha điện áp khác nhau nằm sát cạnh nhau trên cùng một thanh ray nhôm. Sự an toàn tuyệt đối về mặt điện học là lý do khiến dòng sản phẩm này được các nhà thầu cơ điện tin dùng.



3.3. Độ bền cơ học của vật liệu vỏ nhựa chống cháy

Toàn bộ phần vỏ ngoài của domino tép ATB-35 Hivero được đúc từ hạt nhựa kỹ thuật có đặc tính chống cháy tự dập tắt. Vật liệu này không chỉ chịu được nhiệt độ cao mà còn sở hữu độ bền cơ học xuất sắc, chống lại các va đập vật lý trong quá trình vận chuyển và thi công. Khi xảy ra sự cố ngắn mạch gây phát nhiệt hồ quang, lớp vỏ nhựa sẽ không bắt lửa hay tạo ra các giọt nhựa cháy lan xuống đáy tủ. Đặc tính này đáp ứng trọn vẹn các tiêu chuẩn khắt khe về phòng cháy chữa cháy trong các công trình công nghiệp hiện đại.



3.4. Tiêu chuẩn chống ăn mòn của lõi đồng tiếp xúc

Bề mặt của lõi kim loại bên trong được mạ một lớp hợp kim đặc biệt nhằm chống lại quá trình oxy hóa tự nhiên trong môi trường không khí. Lớp mạ này bảo vệ phần đồng nguyên chất khỏi sự tấn công của hơi ẩm và các loại khí ăn mòn thường thấy trong các nhà máy hóa chất hoặc xử lý nước thải. Nhờ vậy, điện trở tiếp xúc tại điểm kẹp dây luôn được duy trì ở mức thấp và ổn định qua nhiều năm vận hành. Sự bền bỉ của lõi dẫn điện góp phần giảm thiểu đáng kể chi phí bảo trì và thay thế vật tư cho doanh nghiệp.

Nếu doanh nghiệp của bạn đang cần tìm nguồn cung cấp vật tư thiết bị điện công nghiệp uy tín cho dự án, hãy liên hệ ngay qua hotline 0904.633.863 (Mr. Ninh). Chúng tôi chuyên phân phối sỉ các dòng sản phẩm chính hãng với mức chiết khấu B2B tốt nhất thị trường, hỗ trợ tư vấn kỹ thuật và báo giá nhanh chóng.

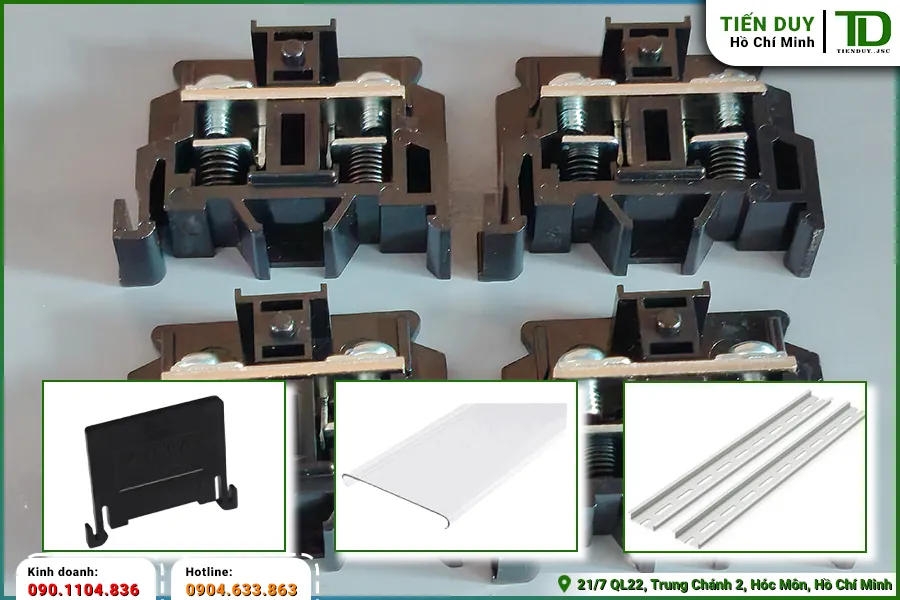

4. Hướng dẫn kết hợp phụ kiện cho domino tép ATB-35 Hivero

Một dải thiết bị đấu nối chỉ thực sự hoàn thiện khi được lắp ráp cùng hệ sinh thái phụ kiện cơ khí đồng bộ. Việc kết hợp đúng các chi tiết này giúp domino tép ATB-35 Hivero phát huy tối đa công năng và độ an toàn.

4.1. Sử dụng nắp chặn ATB-S35 để cố định hai đầu

Nắp chặn cuối là phụ kiện cơ khí bắt buộc phải có để khóa chặt toàn bộ các mắt nối trên thanh ray nhôm. Khi tiến hành thống kê khối lượng vật tư cho dự án, kỹ sư phải tính toán chính xác số lượng nắp chặn mã ATB-S35 tương ứng với số lượng cụm thiết bị. Thao tác siết ốc trên nắp chặn sẽ tạo ra lực ép ngang mạnh mẽ, triệt tiêu mọi khoảng trống vật lý giữa các tép nối liền kề. Việc sử dụng đúng mã nắp chặn giúp hệ thống không bị xê dịch hay lỏng lẻo khi chịu tác động của lực kéo từ các bó cáp điện lớn.



4.2. Lắp đặt nắp đậy nhựa ATB-15D bảo vệ tiếp điểm

Để ngăn ngừa nguy cơ chạm chập vô tình và bảo vệ người vận hành, việc trang bị nắp đậy nhựa trong suốt là yêu cầu kỹ thuật tối quan trọng. Khi lên danh mục vật tư, người thiết kế cần chọn đúng mã nắp đậy ATB-15D để tương thích hoàn hảo với kích thước của dòng cầu đấu 35A. Nắp đậy được gài cố định vào các khe rãnh thiết kế sẵn trên thân thiết bị, tạo thành một lớp áo giáp cách điện vững chắc. Phụ kiện này giúp ngăn chặn bụi bẩn, mạt kim loại hoặc hơi ẩm xâm nhập trực tiếp vào bề mặt tiếp điểm bằng đồng.

Chiều dài tiêu chuẩn của mỗi thanh nắp đậy nhựa ATB-15D thường là 1 mét, do đó thợ thi công sẽ phải cắt ngắn lại cho vừa vặn với chiều dài thực tế. Việc lắp đặt phụ kiện này cho domino tép ATB-35 Hivero mang lại diện mạo chuyên nghiệp, gọn gàng cho tổng thể không gian tủ điều khiển. Lớp nhựa trong suốt mang đến những ưu điểm vượt trội hỗ trợ đắc lực cho công tác bảo trì như:

• Cho phép kỹ thuật viên dễ dàng quan sát tình trạng tiếp điểm bên trong mà không cần tháo dỡ.
• Hỗ trợ nhận diện nhanh chóng màu sắc dây dẫn để phục vụ công tác dò dây.
• Ngăn chặn triệt để sự xâm nhập của mạt kim loại sinh ra trong quá trình khoan cắt vỏ tủ.



4.3. Lựa chọn thanh ray nhôm ATB-CH tiêu chuẩn

Thanh ray nhôm đóng vai trò là nền tảng chịu lực cho toàn bộ hệ thống cầu đấu mắt rời bên trong không gian tủ điện. Khi lên dự toán chi phí, kỹ sư có thể lựa chọn các mã thanh ray tiêu chuẩn như loại thường hoặc loại bẻ tùy theo yêu cầu chịu tải. Thanh ray được gia công với biên dạng chuẩn công nghiệp, tương thích tuyệt đối với ngàm kẹp của thiết bị đấu nối. Độ cứng vững của thanh ray quyết định trực tiếp đến khả năng chống xệ và chống rung của toàn bộ dải domino khi vận hành.



4.4. Tích hợp miếng đánh số quản lý sơ đồ dây

Trong các hệ thống phân phối điện phức tạp, việc định danh chính xác từng cực đấu nối là yếu tố sống còn để phục vụ công tác bảo trì. Các dải miếng đánh số được thiết kế để gài vừa khít vào rãnh trên đỉnh của domino tép ATB-35 Hivero một cách chắc chắn. Các miếng nhựa này được in sẵn dãy số thứ tự rõ nét, giúp người thợ đối chiếu nhanh chóng giữa bản vẽ sơ đồ nguyên lý và thực tế đấu nối tại hiện trường. Hệ thống đánh số logic giúp giảm thiểu tối đa rủi ro đấu nhầm pha gây chập cháy trong quá trình thi công.



4.5. Tối ưu không gian khi dùng thanh đồng nối tắt

Đối với các mạch cần phân phối chung một nguồn điện áp cho nhiều thiết bị, thanh đồng nối tắt là giải pháp kỹ thuật tối ưu nhất. Phụ kiện này được thiết kế dạng răng lược với bước răng khớp hoàn toàn với khoảng cách giữa các cực của dòng 35A. Người thợ chỉ cần chèn thanh đồng vào khe hở giữa các mắt nối và siết ốc, giúp liên kết điện học hàng loạt cực lại với nhau một cách nhanh chóng. Phương pháp này thay thế hoàn toàn việc bấm cos nối dây thủ công rườm rà, giúp tiết kiệm thời gian thi công và tăng tính thẩm mỹ cho tủ điện.



5. Các ứng dụng thực tế phù hợp với mức tải 35A

Với khả năng chịu tải lên đến 35A, thiết bị này mở rộng phạm vi ứng dụng sang các mạch động lực thay vì chỉ giới hạn ở mạch tín hiệu. Dưới đây là những vị trí lắp đặt phổ biến nhất của domino tép ATB-35 Hivero trong công nghiệp.

5.1. Phân phối nguồn phụ trong tủ điều khiển trung tâm

Trong các tủ điện tổng, bên cạnh các aptomat khối công suất lớn, luôn tồn tại một hệ thống mạch phân phối nguồn phụ trợ. Các mạch này làm nhiệm vụ cấp điện 220VAC hoặc 24VDC cho các thiết bị như quạt tản nhiệt, đèn chiếu sáng tủ, hoặc các bộ nguồn tổ ong. Việc sử dụng thiết bị đấu nối 35A giúp quy hoạch gọn gàng các tuyến cáp nguồn phụ này về một khu vực riêng biệt. Kỹ sư có thể dễ dàng trích xuất nguồn điện từ dải domino để cấp cho các thiết bị ngoại vi mà không cần can thiệp vào thanh cái đồng chính.

Khả năng chịu tải 35A cung cấp một biên độ an toàn rất lớn cho các mạch nguồn phụ thường chỉ tiêu thụ vài ampe. Sự dư dả về công suất giúp domino tép ATB-35 Hivero hoạt động cực kỳ mát mẻ, không sinh nhiệt cục bộ ngay cả khi các thiết bị phụ trợ chạy hết công suất. Việc phân tách rõ ràng mạch nguồn phụ bằng cầu đấu giúp nâng cao tính chuyên nghiệp và mức độ an toàn cho tổng thể tủ điều khiển trung tâm. Đây là tiêu chuẩn thiết kế cơ bản được áp dụng rộng rãi tại các nhà máy sản xuất quy mô lớn.



5.2. Kết nối động cơ công suất nhỏ và hệ thống bơm

Các dây chuyền sản xuất thường sử dụng rất nhiều động cơ không đồng bộ 3 pha có công suất nhỏ dưới 15kW để kéo băng tải hoặc quạt hút. Dòng điện định mức của các động cơ này hoàn toàn nằm trong giới hạn chịu đựng 35A của thiết bị cầu đấu mắt rời ATB-35. Kỹ thuật viên sẽ kéo cáp từ khởi động từ ra dải domino, sau đó mới đấu nối cáp từ động cơ hiện trường vào cực còn lại. Phương pháp đấu nối gián tiếp này giúp bảo vệ các thiết bị đóng cắt đắt tiền khỏi lực kéo cơ học từ tuyến cáp dài.

Khi một động cơ gặp sự cố cháy cuộn dây và cần tháo dỡ để mang đi quấn lại, người thợ chỉ việc tháo cáp tại vị trí dải domino. Thao tác này diễn ra nhanh chóng, an toàn và không làm xáo trộn hệ thống dây dẫn phức tạp bên trong tủ điện. Việc ứng dụng cầu đấu cho mạch động lực nhỏ là tiêu chuẩn thiết kế bắt buộc nhằm rút ngắn thời gian dừng máy khi có sự cố xảy ra. Sự tiện lợi trong khâu tháo lắp giúp bộ phận bảo trì tối ưu hóa được nguồn lực và chi phí nhân công.



5.3. Trạm đấu nối trung gian cho hệ thống điện trở sấy

Trong các máy ép nhựa hoặc lò sấy công nghiệp, hệ thống gia nhiệt sử dụng rất nhiều thanh điện trở mắc song song với nhau. Các thanh điện trở này tiêu thụ dòng điện khá lớn và cần được kết nối về bộ điều khiển nhiệt độ trung tâm. Kỹ sư thường bố trí các hộp đấu nối trung gian sử dụng domino tép ATB-35 Hivero ngay sát vị trí buồng sấy để gom cáp nguồn. Khả năng chịu nhiệt độ môi trường lên tới 40 độ C giúp thiết bị hoạt động bền bỉ ngay cả khi đặt gần các nguồn phát nhiệt lớn trong nhà máy.

6. Lưu ý khi kiểm tra vận hành và bảo trì domino tép ATB-35 Hivero

Trước khi đóng điện đưa hệ thống vào vận hành chính thức, công tác rà soát an toàn tại các điểm đấu nối là quy trình kỹ thuật không thể bỏ qua. Kỹ thuật viên phải sử dụng tua vít lực để kiểm tra lại toàn bộ lực siết trên các cực của domino tép ATB-35 Hivero, đảm bảo đạt đúng mô men xoắn 12kgf.Cm. Một điểm nối lỏng lẻo ở mức tải 35A sẽ nhanh chóng sinh ra hồ quang điện, nung chảy vỏ nhựa và gây hỏa hoạn nghiêm trọng. Đồng thời, cần dùng đồng hồ vạn năng để đo điện trở cách điện giữa các pha, xác nhận không có sự cố chạm chập ngầm do mạt kim loại rơi vãi.

Trong quá trình vận hành dài hạn, hệ thống cầu đấu cần được đưa vào danh mục bảo dưỡng định kỳ hàng quý của nhà máy. Các kỹ sư nên sử dụng camera nhiệt hồng ngoại để quét qua toàn bộ dải thiết bị khi tải đang hoạt động ở mức tối đa. Bất kỳ điểm phát nhiệt bất thường nào vượt quá giới hạn 45 độ C đều là dấu hiệu cảnh báo sớm về sự suy giảm chất lượng tiếp xúc của lõi đồng. Khi phát hiện mắt nối bị đổi màu do nhiệt, bộ phận bảo trì cần tiến hành kiểm tra tồn kho vật tư để xuất kho thay thế ngay lập tức, tránh để sự cố lan rộng.

Việc thay thế các mắt nối bị hỏng phải tuân thủ nguyên tắc sử dụng đúng mã hàng ATB-35A để đảm bảo tính đồng bộ cơ học trên thanh ray nhôm. Nếu sử dụng lẫn lộn các loại cầu đấu có kích thước ngàm kẹp khác nhau, lực ép từ nắp chặn cuối sẽ không được truyền tải xuyên suốt. Sự cẩn trọng trong khâu thay thế vật tư chính là tiền đề để hệ thống duy trì sự ổn định trong suốt vòng đời dự án. Cuối cùng, sau mỗi lần can thiệp sửa chữa, người thợ phải lắp đặt lại đầy đủ nắp đậy bảo vệ và miếng đánh số, khôi phục nguyên trạng tiêu chuẩn an toàn ban đầu của tủ điện.
