Công tắc chuyển mạch Ampe ILEC (mã AS-4860) là thiết bị cơ điện dùng để chuyển đổi tín hiệu dòng điện từ biến dòng (CT) về đồng hồ Ampe kế trong mạng điện 3 pha. Thiết bị có kích thước 48x60mm, hỗ trợ 4 vị trí đo OFF-R-S-T. Đặc tính kỹ thuật cốt lõi của chuyển mạch Ampe là cơ cấu cam được thiết kế theo nguyên lý “đóng trước khi ngắt” (make-before-break). Cơ chế này đảm bảo mạch thứ cấp của biến dòng kẹp không bao giờ bị hở mạch khi người dùng vặn núm chuyển nấc, từ đó ngăn chặn hiện tượng quá áp nguy hiểm có thể phá hủy lớp cách điện của CT, bảo vệ an toàn tuyệt đối cho hệ thống tủ điện công nghiệp.



1. Công tắc chuyển mạch Ampe ILEC là gì và nhận diện cơ bản

Trong các hệ thống tủ điện phân phối, việc giám sát dòng điện tải là yêu cầu kỹ thuật cực kỳ quan trọng. Công tắc chuyển mạch Ampe ILEC chính là giải pháp cơ điện tối ưu giúp thực hiện nhiệm vụ này một cách an toàn.

1.1. Bản chất của thiết bị đo lường dòng điện gián tiếp

Công tắc chuyển mạch Ampe ILEC là một loại khí cụ điện chuyên dụng dùng để định tuyến tín hiệu dòng điện từ mạch thứ cấp của biến dòng về đồng hồ hiển thị. Khác với việc đo trực tiếp, dòng điện động lực trong công nghiệp thường rất lớn nên bắt buộc phải đi qua biến dòng để hạ xuống mức an toàn là 5A. Thiết bị này đóng vai trò như một trạm trung chuyển, cho phép kỹ thuật viên chọn lựa tín hiệu từ một trong ba pha để đưa vào Ampe kế. Cơ chế này giúp người vận hành dễ dàng kiểm tra tình trạng chịu tải của toàn bộ hệ thống mà không cần tiếp xúc với phần mang điện nguy hiểm. Sự ra đời của thiết bị đã giải quyết triệt để bài toán đo lường an toàn trong các trạm biến áp.

Bản chất hoạt động của thiết bị dựa trên sự thay đổi trạng thái của các cặp tiếp điểm cơ khí bên trong khi người dùng tác dụng lực xoay. Khi núm vặn chuyển nấc, hệ thống cam sẽ ép các lá đồng lại với nhau để tạo thành một mạch vòng khép kín dẫn dòng điện thứ cấp. Quá trình này đòi hỏi độ chính xác gia công rất cao để đảm bảo tín hiệu không bị suy hao hay đứt quãng. Việc sử dụng thiết bị đo lường gián tiếp này là tiêu chuẩn bắt buộc trong thiết kế tủ điện động lực hiện đại. Kỹ sư có thể hoàn toàn yên tâm về độ tin cậy của hệ thống khi sử dụng các sản phẩm đạt chuẩn công nghiệp.



1.2. Nhận diện ngoại quan mã sản phẩm AS-4860

Về mặt ngoại quan, mã sản phẩm AS-4860 mang thương hiệu ILEC sở hữu thiết kế hình khối vuông vức với màu đen đặc trưng của nhựa kỹ thuật công nghiệp. Mặt trước thiết bị nổi bật với núm vặn hình mũi tên giúp người thao tác dễ dàng nhận biết vị trí đang được chọn. Các thông số kỹ thuật cơ bản và sơ đồ đấu nối thường được in rõ nét ở mặt hông, hỗ trợ kỹ thuật viên tra cứu nhanh chóng trong quá trình thi công. Kích thước mặt đồng hồ được tiêu chuẩn hóa giúp nó đồng bộ hoàn hảo với các thiết bị hiển thị khác trên cùng một mặt táp lô. Sự sắc nét trong từng chi tiết gia công vỏ hộp là dấu hiệu nhận biết hàng chính hãng đáng tin cậy.



2. Cấu tạo kỹ thuật của công tắc chuyển mạch Ampe ILEC

Để đáp ứng được các yêu cầu khắt khe về an toàn điện, công tắc chuyển mạch Ampe ILEC được cấu thành từ những vật liệu và chi tiết cơ khí chuyên dụng. Sự phối hợp của các bộ phận này tạo nên một tổng thể hoạt động bền bỉ.

2.1. Hệ thống tiếp điểm xoay và cơ cấu cam

Trái tim của thiết bị nằm ở hệ thống tiếp điểm xoay được điều khiển bởi một trục cam trung tâm kết nối trực tiếp với núm vặn bên ngoài. Các lá tiếp điểm động và tĩnh được chế tạo từ hợp kim đồng có độ đàn hồi cao và khả năng dẫn điện xuất sắc. Bề mặt tiếp xúc thường được mạ một lớp bạc mỏng để giảm thiểu điện trở tiếp xúc và chống lại hiện tượng oxy hóa trong môi trường ẩm ướt. Khi trục cam quay, nó sẽ tạo ra lực ép cơ học đẩy các lá đồng chạm vào nhau một cách dứt khoát. Thiết kế này giúp duy trì dòng điện thứ cấp ổn định, không bị chập chờn ngay cả khi tủ điện chịu rung động mạnh từ máy móc xung quanh.

Cơ cấu định vị bằng lò xo và bi thép bên trong giúp tạo ra các nấc chuyển rõ ràng, tránh tình trạng núm vặn nằm lơ lửng giữa hai vị trí đo. Lực nén của lò xo được tính toán kỹ lưỡng để người dùng không cần dùng quá nhiều sức nhưng vẫn đảm bảo tiếp điểm đóng chặt. Sự mài mòn cơ học của các chi tiết này được hạn chế tối đa nhờ vào việc sử dụng các loại nhựa kỹ thuật có đặc tính tự bôi trơn. Nhờ vậy, thiết bị có thể chịu đựng được hàng chục ngàn lần thao tác đóng cắt mà không bị suy giảm hiệu năng. Đây là yếu tố then chốt quyết định tuổi thọ của toàn bộ cụm đo lường.

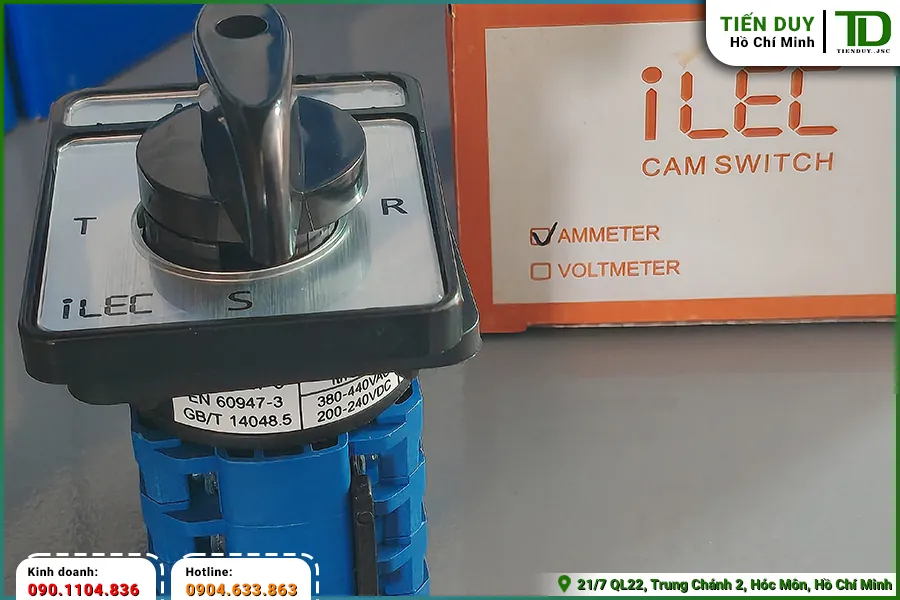

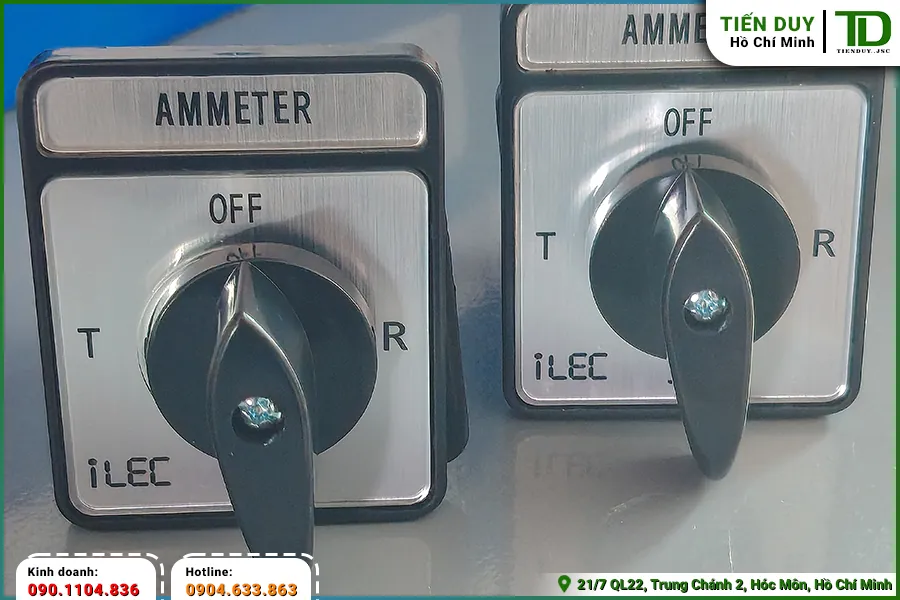

2.2. Mặt hiển thị 4 vị trí đo lường tiêu chuẩn

Mặt trước của công tắc chuyển mạch Ampe ILEC được thiết kế tối giản với 4 vị trí đo lường cơ bản bao gồm OFF, R, S và T. Các ký tự này được in bằng công nghệ khắc laser hoặc mực chống phai, đảm bảo không bị mờ đi dưới tác động của ánh sáng hay hóa chất tẩy rửa công nghiệp. Khoảng cách góc quay giữa các nấc thường là 90 độ, tạo ra không gian thao tác rộng rãi và tránh nhầm lẫn cho người sử dụng. Tấm nền hiển thị có màu sắc tương phản cao với núm vặn, giúp kỹ thuật viên dễ dàng quan sát trạng thái của hệ thống từ khoảng cách xa. Thiết kế trực quan này đóng vai trò quan trọng trong việc giảm thiểu sai sót do yếu tố con người trong quá trình vận hành.



2.3. Lớp vỏ nhựa cách điện chống cháy

Toàn bộ các chi tiết mang điện bên trong đều được bao bọc bởi một lớp vỏ nhựa kỹ thuật có khả năng cách điện và chống cháy cực tốt. Vật liệu này không chỉ ngăn chặn dòng điện rò rỉ ra mặt cánh tủ mà còn chịu được nhiệt độ cao sinh ra từ các tiếp điểm khi có dòng điện chạy qua. Trong trường hợp xảy ra sự cố ngắn mạch hy hữu, lớp vỏ sẽ chứa đựng toàn bộ áp lực và không để ngọn lửa cháy lan ra các thiết bị lân cận. Khả năng chịu nhiệt của vỏ nhựa giúp thiết bị duy trì hình dáng và chức năng ngay cả trong những môi trường làm việc khắc nghiệt nhất tại TP.HCM. Sự an toàn của người vận hành luôn được đặt lên hàng đầu thông qua thiết kế lớp vỏ bảo vệ này.

Thiết kế vỏ hộp cũng được tối ưu hóa để tạo ra các vách ngăn cách điện an toàn giữa các cực đấu nối phía sau. Các rãnh sâu giúp tăng cường chiều dài đường rò điện, tuân thủ nghiêm ngặt các tiêu chuẩn an toàn điện quốc tế. Kỹ thuật viên có thể dễ dàng luồn dây cáp và siết ốc mà không lo chạm chập giữa các pha với nhau. Bề mặt nhám của vỏ nhựa cũng giúp việc cầm nắm và lắp đặt thiết bị trở nên chắc chắn hơn. Một lớp vỏ chất lượng là minh chứng rõ nét cho sự đầu tư nghiêm túc của nhà sản xuất vào độ an toàn của sản phẩm.



3. Những đặc điểm nổi bật của công tắc chuyển mạch Ampe ILEC

So với các thiết bị đo lường khác, công tắc chuyển mạch Ampe ILEC sở hữu những đặc tính kỹ thuật hoàn toàn khác biệt. Những ưu điểm này giúp nó trở thành lựa chọn hàng đầu cho các tủ điện động lực.

3.1. Khả năng đo lường dòng điện 3 pha qua biến dòng

Đặc điểm quan trọng nhất của thiết bị là khả năng thu thập tín hiệu từ ba biến dòng độc lập lắp trên ba pha của hệ thống. Thay vì đưa trực tiếp dòng điện hàng trăm Ampe lên mặt tủ, thiết bị chỉ xử lý dòng điện thứ cấp an toàn ở mức tối đa 5A. Khi người dùng vặn núm chuyển nấc, công tắc sẽ lần lượt kết nối mạch thứ cấp của từng biến dòng vào một đồng hồ Ampe duy nhất. Quá trình này giúp kỹ thuật viên dễ dàng đánh giá mức độ cân bằng tải của các động cơ 3 pha công suất lớn. Việc phát hiện sớm hiện tượng lệch dòng giúp ngăn ngừa tình trạng phát nhiệt và cháy cuộn dây động cơ.

Khả năng đo lường tập trung này mang lại sự tiện lợi rất lớn cho công tác vận hành và bảo trì hàng ngày. Người trực ca không cần phải ghi chép số liệu từ nhiều đồng hồ khác nhau, giảm thiểu rủi ro sai số trong quá trình thu thập dữ liệu. Thiết bị hoạt động ổn định với mọi loại biến dòng tiêu chuẩn trên thị trường, mang lại sự linh hoạt cao trong thiết kế. Sự kết hợp hoàn hảo giữa biến dòng và chuyển mạch tạo nên một hệ thống giám sát tải trọng cực kỳ hiệu quả. Đây là giải pháp đo lường kinh điển được áp dụng rộng rãi trong hầu hết các nhà máy sản xuất.



3.2. Thiết kế đóng trước khi ngắt an toàn tuyệt đối

Khác biệt lớn nhất giữa chuyển mạch Ampe và chuyển mạch Volt nằm ở nguyên lý hoạt động của cơ cấu cam bên trong. Công tắc chuyển mạch Ampe ILEC bắt buộc phải được thiết kế theo nguyên lý đóng trước khi ngắt để đảm bảo an toàn cho biến dòng. Khi chuyển từ pha này sang pha khác, tiếp điểm của pha mới sẽ được đóng lại trước khi tiếp điểm của pha cũ mở ra. Cơ chế này đảm bảo mạch thứ cấp của biến dòng luôn ở trạng thái khép kín, không bao giờ bị hở mạch trong suốt quá trình vặn núm. Đây là yêu cầu kỹ thuật mang tính sống còn đối với bất kỳ hệ thống đo lường dòng điện gián tiếp nào.

Nếu mạch thứ cấp của biến dòng bị hở trong khi cuộn sơ cấp vẫn đang mang dòng điện lớn, một điện áp cảm ứng cực cao sẽ sinh ra ở hai đầu cuộn thứ cấp. Điện áp này có thể lên tới hàng ngàn Volt, đủ sức đánh thủng lớp cách điện của biến dòng và gây cháy nổ tủ điện ngay lập tức. Nguyên lý đóng trước khi ngắt triệt tiêu hoàn toàn nguy cơ này bằng cách luôn tạo ra một đường dẫn dòng điện an toàn qua đồng hồ hoặc nối tắt. Kỹ sư thiết kế phải đặc biệt lưu ý đặc điểm này để không nhầm lẫn với các loại công tắc chuyển mạch thông thường. Sự an toàn tuyệt đối của hệ thống phụ thuộc hoàn toàn vào cơ chế cơ khí thông minh này.



3.3. Tối ưu hóa không gian trên mặt cánh tủ điện

Việc sử dụng một công tắc kết hợp với một đồng hồ Ampe duy nhất giúp tiết kiệm đáng kể diện tích khoét lỗ trên mặt táp lô. Thay vì phải bố trí ba đồng hồ kích thước lớn cho ba pha, kỹ sư chỉ cần dành ra một khoảng không gian nhỏ gọn cho cụm thiết bị này. Sự tối ưu hóa này đặc biệt có ý nghĩa đối với các tủ điều khiển máy móc có kích thước hạn chế, nơi mà mỗi centimet vuông đều rất quý giá. Mặt cánh tủ trở nên thông thoáng hơn, tạo điều kiện thuận lợi cho việc bố trí các nút nhấn và đèn báo trạng thái khác. Một thiết kế gọn gàng không chỉ mang lại tính thẩm mỹ cao mà còn thể hiện sự chuyên nghiệp của đơn vị thi công.



3.4. Độ bền cơ học đáp ứng môi trường nhà xưởng

Môi trường công nghiệp luôn đặt ra những thử thách khắc nghiệt về nhiệt độ, độ ẩm và bụi bẩn đối với các thiết bị điện. Công tắc chuyển mạch Ampe ILEC được chế tạo từ những vật liệu có khả năng chống chịu tốt với các tác nhân gây hại này. Các tiếp điểm kim loại không bị oxy hóa hay rỉ sét, đảm bảo tín hiệu dòng điện nhỏ luôn được truyền dẫn một cách trung thực nhất. Trục xoay cơ khí được gia công chính xác, không bị kẹt hay gãy vỡ dưới tác động của lực vặn mạnh từ người công nhân. Khả năng hoạt động bền bỉ giúp thiết bị duy trì độ chính xác của phép đo trong suốt nhiều năm vận hành liên tục.

Khi kết hợp thiết bị này với các loại phụ kiện ILEC khác trong cùng một hệ sinh thái, toàn bộ tủ điện sẽ đạt được sự đồng bộ cao về mặt chất lượng. Sự tương thích hoàn hảo giữa các linh kiện giúp giảm thiểu các sự cố lặt vặt do xung đột kỹ thuật gây ra. Kỹ thuật viên bảo trì cũng tiết kiệm được rất nhiều thời gian khi không phải thường xuyên thay thế các công tắc bị hỏng hóc cơ học. Một hệ thống đo lường đáng tin cậy là cơ sở vững chắc để ban quản lý nhà máy đưa ra các quyết định điều hành sản xuất chính xác. Việc đầu tư vào các sản phẩm chất lượng luôn mang lại hiệu quả kinh tế lâu dài.

Để nhận báo giá sỉ chiết khấu cao và kiểm tra tồn kho các mã thiết bị đo lường, quý khách hàng vui lòng liên hệ trực tiếp với công ty thiết bị điện Tiến Duy qua hotline 0904.633.863 (Mr. Ninh). Đội ngũ chuyên viên B2B của chúng tôi luôn sẵn sàng hỗ trợ cung cấp catalogue và thông số kỹ thuật chi tiết nhất. Các đơn hàng dự án số lượng lớn sẽ được áp dụng chính sách trợ giá đặc biệt nhằm tối ưu hóa chi phí đầu tư.



4. Phân tích 4 vị trí đo trên công tắc chuyển mạch Ampe ILEC AS-4860

Mã sản phẩm AS-4860 được thiết kế với 4 vị trí đo lường cơ bản, phục vụ đầy đủ nhu cầu giám sát dòng điện 3 pha. Mỗi vị trí trên công tắc chuyển mạch Ampe ILEC đều mang một chức năng kỹ thuật riêng biệt.

4.1. Vị trí OFF cách ly hoàn toàn mạch đo lường

Khi núm vặn được chuyển về vị trí OFF, đồng hồ Ampe sẽ chỉ giá trị không và ngừng hiển thị dòng điện của hệ thống. Tuy nhiên, điều quan trọng cần lưu ý là mạch thứ cấp của cả ba biến dòng lúc này không bị hở mà được công tắc nối tắt lại với nhau. Việc nối tắt này đảm bảo dòng điện cảm ứng từ cuộn sơ cấp vẫn có đường chạy tuần hoàn, không sinh ra điện áp cao gây nguy hiểm. Cơ chế này thể hiện rõ nét nguyên lý an toàn đặc thù của các thiết bị đo lường dòng điện gián tiếp. Kỹ thuật viên có thể an tâm tháo lắp hoặc hiệu chuẩn đồng hồ phía sau mà không cần phải cắt điện toàn bộ dây chuyền.

Vị trí OFF thường được sử dụng khi hệ thống đang trong trạng thái chờ hoặc khi không có nhu cầu giám sát liên tục. Việc ngắt tín hiệu đưa vào đồng hồ cũng giúp kéo dài tuổi thọ cho cơ cấu từ điện bên trong Ampe kế. Khi cần tiến hành bảo trì mặt cánh tủ, kỹ sư bắt buộc phải chuyển công tắc về nấc này trước khi can thiệp vào các dây dẫn tín hiệu. Sự thiết kế logic của các nấc chuyển mạch giúp người vận hành dễ dàng hình thành thói quen thao tác an toàn. Đây là tính năng bảo vệ kép, vừa bảo vệ thiết bị vừa bảo vệ con người.



4.2. Các vị trí R, S, T giám sát dòng điện từng pha

Khi xoay núm vặn sang các vị trí R, S hoặc T, công tắc sẽ lần lượt mở mạch nối tắt của pha tương ứng và chèn đồng hồ Ampe vào mạch vòng đó. Lúc này, dòng điện thứ cấp từ biến dòng của pha được chọn sẽ chạy xuyên qua cuộn dây của đồng hồ, tạo ra lực từ làm quay kim hiển thị. Trong khi đó, mạch thứ cấp của hai pha còn lại vẫn tiếp tục được duy trì ở trạng thái nối tắt an toàn. Quá trình chuyển đổi diễn ra cực kỳ mượt mà nhờ vào cơ cấu cam đóng trước khi ngắt đã được phân tích ở trên. Người vận hành có thể đọc được chính xác giá trị dòng điện đang chạy qua từng dây pha của động cơ.

Việc giám sát liên tục các thông số tại vị trí R, S, T giúp phát hiện sớm các hiện tượng bất thường như kẹt rotor, quá tải cơ khí hoặc mất pha lưới điện. Nếu dòng điện ở một pha tăng vọt bất thường so với hai pha còn lại, đó là dấu hiệu cảnh báo hệ thống đang gặp sự cố nghiêm trọng cần được xử lý ngay. Kỹ sư có thể dựa vào các số liệu này để điều chỉnh lại rơ le nhiệt hoặc cài đặt lại thông số bảo vệ trên biến tần. Chức năng đo lường tuần tự của thiết bị cung cấp một bức tranh toàn cảnh về tình trạng sức khỏe của hệ thống động lực. Nó đóng vai trò như một bác sĩ chẩn đoán bệnh cho các cỗ máy công nghiệp.



5. Các tiêu chuẩn kỹ thuật khi lựa chọn công tắc chuyển mạch Ampe ILEC

Để hệ thống giám sát hoạt động chính xác, việc lựa chọn thiết bị phải tuân thủ các nguyên tắc thiết kế khắt khe. Dưới đây là những tiêu chuẩn quan trọng cần xem xét khi mua sắm vật tư.

5.1. Sự tương thích với dòng điện thứ cấp của biến dòng

Tiêu chí quan trọng nhất khi lựa chọn công tắc chuyển mạch Ampe ILEC là khả năng chịu tải của các tiếp điểm cơ khí bên trong. Trong các hệ thống công nghiệp tiêu chuẩn, biến dòng thường có đầu ra thứ cấp là 5A, do đó công tắc phải được thiết kế để dẫn liên tục dòng điện này mà không bị phát nhiệt. Nếu sử dụng các loại công tắc kém chất lượng có tiết diện lá đồng quá nhỏ, dòng điện 5A có thể làm nóng chảy lớp vỏ nhựa và gây chập cháy. Kỹ sư thiết kế cần kiểm tra kỹ thông số dòng điện định mức trên catalogue trước khi đưa vào bản vẽ. Sự tương thích về mặt dòng điện đảm bảo tín hiệu truyền về đồng hồ luôn đạt độ chính xác cao nhất.

Bên cạnh dòng điện làm việc liên tục, thiết bị cũng cần có khả năng chịu đựng các dòng điện quá tải ngắn hạn khi động cơ khởi động. Dòng khởi động của động cơ không đồng bộ có thể cao gấp nhiều lần dòng định mức, kéo theo dòng thứ cấp của biến dòng cũng tăng vọt tương ứng. Các tiếp điểm của công tắc phải đủ độ cứng vững để không bị lực điện động đẩy bung ra trong khoảng thời gian này. Việc lựa chọn đúng thông số kỹ thuật giúp hệ thống đo lường không bị hư hỏng oan uổng mỗi khi dây chuyền bắt đầu chạy. Một thiết bị đạt chuẩn sẽ luôn giữ được sự ổn định trước mọi biến động của tải.



5.2. Kích thước lắp đặt chuẩn 48x60mm

Kích thước vật lý của thiết bị phải phù hợp với tiêu chuẩn khoét lỗ trên mặt cánh tủ để đảm bảo tính thẩm mỹ và độ chắc chắn khi lắp ráp. Mã AS-4860 sở hữu kích thước mặt 48x60mm, một quy chuẩn rất phổ biến giúp kỹ thuật viên dễ dàng gia công tấm panel bằng các dụng cụ đột dập thông thường. Kích thước này cũng tạo ra sự cân đối hài hòa khi đặt cạnh các loại đồng hồ kim kích thước 96x96mm hoặc 72x72mm. Hệ thống ngàm kẹp đi kèm phải đủ cứng cáp để giữ chặt thân công tắc vào mặt thép, chống lại lực vặn xoắn khi người dùng thao tác. Sự đồng bộ về kích thước cơ khí giúp đẩy nhanh tiến độ thi công và mang lại vẻ ngoài chuyên nghiệp cho sản phẩm hoàn thiện.



5.3. Khả năng chịu đựng điện áp cách điện định mức

Mặc dù chỉ làm việc với tín hiệu dòng điện thứ cấp, thiết bị vẫn phải đáp ứng các yêu cầu khắt khe về điện áp cách điện. Điện áp cách điện định mức của công tắc phải lớn hơn điện áp làm việc của lưới điện chính để phòng ngừa hiện tượng phóng điện bề mặt. Các vách ngăn bằng nhựa bên trong phải đủ dày để triệt tiêu nguy cơ đánh thủng cách điện giữa các pha hoặc giữa pha với vỏ tủ nối đất. Việc sử dụng vật liệu cách điện cao cấp giúp thiết bị duy trì độ an toàn ngay cả khi hoạt động trong môi trường có độ ẩm cao. Kỹ sư tuyệt đối không được chủ quan bỏ qua thông số này khi duyệt danh mục vật tư.

Các sản phẩm chính hãng luôn phải trải qua các bài kiểm tra điện áp nghiêm ngặt tại nhà máy trước khi xuất xưởng. Khả năng chịu đựng các xung điện áp quá độ sinh ra do sét đánh giúp bảo vệ mạch đo lường khỏi những hư hỏng bất ngờ. Sự đầu tư vào các thiết bị có cấp độ cách điện cao là một biện pháp phòng ngừa rủi ro hiệu quả. Dưới đây là các thông số cách điện cơ bản cần được kiểm tra kỹ lưỡng.

• Điện áp cách điện định mức đạt chuẩn 500V hoặc 690V.
• Khả năng chịu điện áp xung lên tới vài kV trong thời gian ngắn.
• Điện trở cách điện giữa các cực phải đạt hàng chục MegaOhm.
• Vật liệu vỏ nhựa đạt tiêu chuẩn chống cháy lan an toàn.

6. Lưu ý khi đấu nối công tắc chuyển mạch Ampe ILEC

Quá trình thi công đấu nối công tắc chuyển mạch Ampe ILEC đòi hỏi kỹ thuật viên phải am hiểu sâu sắc về sơ đồ nguyên lý của mạch dòng. Nguyên tắc tối thượng là tuyệt đối không được để hở mạch thứ cấp của biến dòng khi hệ thống đang mang điện. Trước khi tiến hành đấu nối, cần đảm bảo nguồn điện động lực đã được cắt hoàn toàn và treo biển cảnh báo an toàn. Các đầu dây tín hiệu từ biến dòng phải được xác định chính xác và đấu đúng vào các cực tương ứng phía sau công tắc. Việc đấu nhầm cực tính có thể dẫn đến hiện tượng triệt tiêu dòng điện, khiến đồng hồ hiển thị sai lệch hoặc chỉ giá trị không.

Dây dẫn sử dụng cho mạch dòng thường là loại cáp đồng mềm có tiết diện từ 2.5mm2 đến 4.0mm2 để giảm thiểu điện trở đường dây. Kỹ thuật viên bắt buộc phải bấm đầu cốt tròn hoặc cốt chữ Y cho tất cả các đầu cáp trước khi đưa vào cực đấu nối của công tắc. Lực siết ốc phải được kiểm soát bằng cờ lê lực để đảm bảo diện tích tiếp xúc tối đa, tránh hiện tượng lỏng lẻo sinh nhiệt. Một mối nối kém chất lượng sẽ tạo ra điện trở tiếp xúc lớn, làm sai số phép đo và có nguy cơ gây cháy vỏ nhựa cách điện. Dưới đây là các bước kiểm tra bắt buộc sau khi hoàn tất việc đi dây.

• Dùng đồng hồ vạn năng đo thông mạch để xác nhận các tiếp điểm đóng mở đúng theo nguyên lý an toàn.
• Kiểm tra lực siết của tất cả các ốc vít tại công tắc, đồng hồ và hai đầu thứ cấp của biến dòng.
• Đo điện trở cách điện giữa các pha của mạch dòng với vỏ tủ nối đất để đảm bảo an toàn.
• Cấp điện chạy thử nghiệm ở mức tải nhẹ và dùng ampe kìm đối chiếu giá trị thực tế với kim đồng hồ.

Trong quá trình vận hành, nếu cần thay thế đồng hồ Ampe bị hỏng, kỹ thuật viên phải vặn công tắc về vị trí OFF để nối tắt toàn bộ các biến dòng trước khi tháo dây. Tuyệt đối không được tháo dây tín hiệu khi núm vặn đang ở các vị trí R, S hoặc T vì sẽ gây hở mạch thứ cấp ngay lập tức. Bề mặt thiết bị cần được vệ sinh định kỳ bằng cọ mềm để loại bỏ bụi bẩn, giúp các ký hiệu chuyển nấc luôn rõ ràng. Việc tuân thủ nghiêm ngặt các quy trình an toàn này giúp bảo vệ tính mạng con người và duy trì sự ổn định của toàn bộ hệ thống đo lường. Sự cẩn trọng của người thợ điện là yếu tố quyết định đến sự thành công của dự án.
