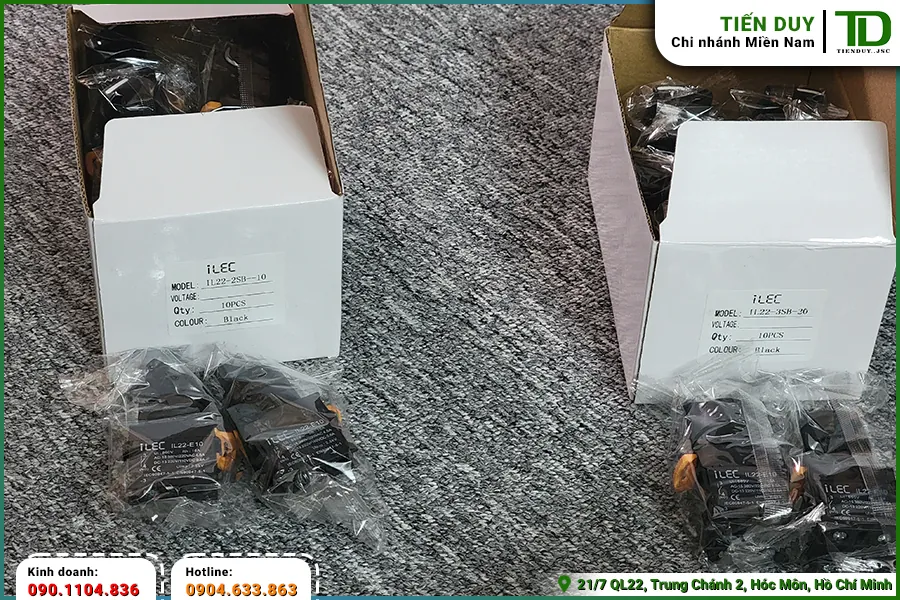

Công tắc xoay ILEC là thiết bị điều khiển mạch điện công nghiệp phổ biến với kích thước lỗ khoét tiêu chuẩn phi 22. Dải sản phẩm được chia thành hai nhóm chính là công tắc xoay 2 vị trí (mã IL22-2SB) và công tắc xoay 3 vị trí (mã IL22-3SB), hỗ trợ cơ chế tự giữ hoặc tự trả về. Thiết bị sử dụng các khối tiếp điểm rời mã IL22-E10 (1NO) và IL22-E01 (1NC) giúp người dùng dễ dàng mở rộng cấu hình điều khiển. Ngoài ra, hãng còn cung cấp phiên bản tích hợp chìa khóa (mã IL22-2SBK và IL22-3SBK) để tăng cường an ninh cho các hệ thống máy móc quan trọng.



1. Dải sản phẩm công tắc xoay ILEC phi 22 trên thị trường

Khi lên danh mục vật tư cho các dự án tủ điện, việc hiểu rõ dải sản phẩm điều khiển trên mặt táp lô là rất cần thiết. Dòng thiết bị này của hãng mang đến nhiều lựa chọn đa dạng để đáp ứng các yêu cầu vận hành khác nhau.

1.1. Đặc điểm thiết kế cơ bản của dòng công tắc xoay

Các mẫu công tắc xoay ILEC được thiết kế với kích thước lỗ khoét tiêu chuẩn phi 22, rất phổ biến trong các hệ thống tủ điện công nghiệp hiện nay. Phần tay vặn của thiết bị có màu đen đặc trưng, mang lại cảm giác thao tác chắc chắn và dễ dàng nhận diện trên mặt tủ. Khối tiếp điểm phía sau được thiết kế dạng module rời, cho phép người dùng tháo lắp nhanh chóng bằng tay mà không cần dụng cụ phức tạp. Nhờ cấu tạo thông minh này, quá trình bảo trì hoặc thay thế linh kiện khi có sự cố diễn ra vô cùng thuận tiện.



1.2. Phân loại theo cơ chế hoạt động và khóa bảo vệ

Dựa vào yêu cầu vận hành thực tế, người dùng có thể chọn loại tay vặn thông thường hoặc phiên bản công tắc xoay ILEC có chìa khóa để tăng cường tính bảo mật. Loại có chìa khóa thường được ưu tiên lắp đặt tại các vị trí điều khiển quan trọng, ngăn chặn việc thao tác sai lệch từ những người không có thẩm quyền. Cơ chế hoạt động của chúng cũng được chia thành hai dạng chính là tự giữ trạng thái và tự trả về vị trí ban đầu sau khi buông tay. Sự đa dạng này giúp các kỹ sư dễ dàng lên dự toán vật tư sát với công năng của từng loại máy móc.

Việc phân loại rõ ràng các dòng sản phẩm giúp phòng thu mua tối ưu hóa quá trình kiểm tra tồn kho và đặt hàng. Các đại lý phân phối như Tiến Duy luôn dự trữ sẵn đầy đủ các biến thể này để cung ứng kịp thời cho các xưởng lắp ráp. Khi hiểu rõ từng phân loại, bạn sẽ tránh được tình trạng mua nhầm mã hàng gây ảnh hưởng đến tiến độ thi công.

>>> Xem thêm: IDEC là gì? Tại sao thương hiệu Nhật này được dùng phổ biến cho tủ điện



2. Đặc tính kỹ thuật của công tắc xoay ILEC 2 vị trí

Dòng thiết bị điều khiển hai trạng thái là lựa chọn cơ bản nhất trong các hệ thống mạch điện đơn giản. Chúng giúp người vận hành chuyển đổi qua lại giữa hai chế độ làm việc một cách dứt khoát.

2.1. Nguyên lý đóng cắt mạch điện cơ bản

Về mặt nguyên lý, công tắc xoay 2 vị trí ILEC hoạt động dựa trên việc thay đổi trạng thái của các tiếp điểm cơ khí bên trong khi người dùng vặn núm xoay. Khi tay vặn ở vị trí ban đầu, mạch điện có thể đang ở trạng thái hở hoặc đóng tùy thuộc vào loại tiếp điểm được sử dụng. Khi vặn sang vị trí thứ hai, cơ cấu cam bên trong sẽ tác động lực lên các lá đồng, làm đảo ngược trạng thái của mạch điện. Quá trình này diễn ra rất nhanh và dứt khoát, đảm bảo dòng điện được cấp hoặc ngắt một cách an toàn.

Trong các ứng dụng thực tế, công tắc xoay ILEC 2 vị trí thường được dùng để chuyển đổi giữa chế độ chạy tay và chạy tự động. Người vận hành chỉ cần một thao tác vặn nhẹ là có thể thay đổi toàn bộ logic điều khiển của hệ thống phía sau. Thiết kế cơ khí của núm vặn có độ nảy tốt, giúp người dùng cảm nhận rõ ràng trạng thái đã được chuyển đổi thành công. Điều này cực kỳ quan trọng trong môi trường nhà xưởng ồn ào, nơi các tín hiệu âm thanh có thể bị lấn át.



2.2. Cấu hình tiếp điểm 1NO và 1NO-1NC

Theo bảng thông số kỹ thuật, dòng hai vị trí của hãng cung cấp hai tùy chọn cấu hình tiếp điểm phổ biến nhất:

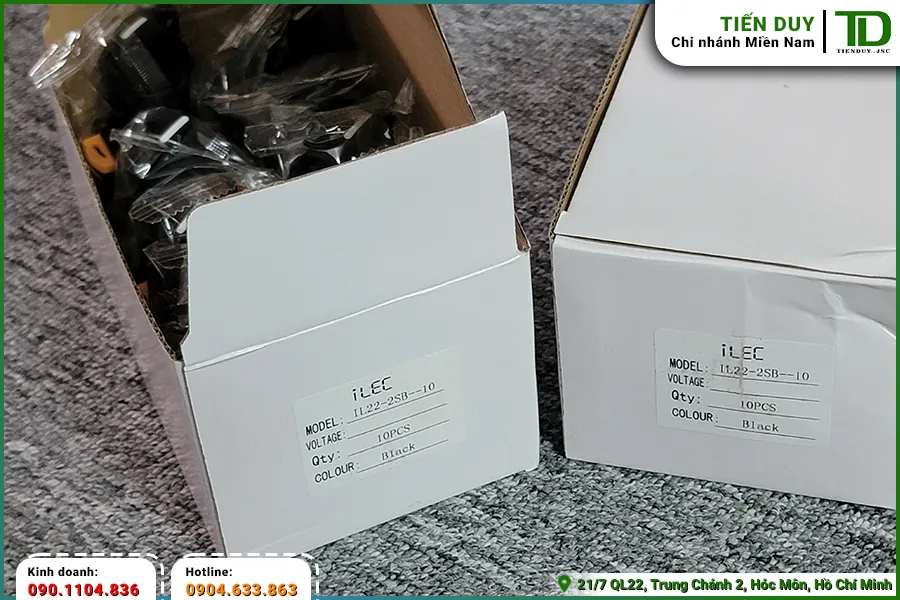

• Loại chỉ có 1 tiếp điểm thường mở (1NO) mã IL22-2SB-10 dùng cho các mạch đóng cắt đơn giản.
• Loại tích hợp sẵn 1 tiếp điểm thường mở và 1 tiếp điểm thường đóng (1NO – 1NC) mã IL22-2SB-11 phục vụ các mạch liên động.
• Khối tiếp điểm của công tắc xoay ILEC có thể chịu được dòng điện định mức ổn định, đảm bảo độ bền cao.
• Các chân đấu nối được thiết kế ốc vít chắc chắn, giúp dây dẫn không bị tuột trong quá trình máy móc rung lắc.



2.3. Ứng dụng thực tế trên mặt táp lô tủ điện

Trên mặt táp lô của các tủ bơm nước hoặc quạt thông gió, công tắc xoay 2 vị trí ILEC xuất hiện với mật độ rất dày đặc. Chúng đóng vai trò như một công tắc nguồn phụ hoặc bộ chuyển mạch chọn chế độ hoạt động cục bộ. Kích thước nhỏ gọn của thiết bị giúp tiết kiệm đáng kể không gian trên mặt cửa tủ, tạo điều kiện bố trí thêm nhiều đèn báo hoặc đồng hồ đo. Các xưởng sản xuất tại khu vực TP.HCM thường ưu tiên sử dụng dòng này vì tính ổn định và giá thành vật tư rất hợp lý.

Việc lắp đặt thiết bị lên mặt tủ cũng diễn ra rất nhanh chóng nhờ vòng ren vặn bằng nhựa cứng cáp. Kỹ thuật viên chỉ cần khoét lỗ phi 22, đưa phần đầu vặn từ ngoài vào và siết chặt đai ốc từ phía trong. Sau đó, khối tiếp điểm của công tắc xoay ILEC 2 vị trí sẽ được gài vào khớp một cách nhẹ nhàng. Quy trình này giúp tiết kiệm rất nhiều thời gian nhân công khi phải lắp ráp hàng loạt tủ điện cho các dự án lớn.



3. Điểm khác biệt của công tắc xoay ILEC 3 vị trí

Khác với dòng hai trạng thái, thiết bị điều khiển ba vị trí mang lại khả năng tùy biến mạch điện linh hoạt hơn rất nhiều. Đây là giải pháp tối ưu cho các hệ thống đòi hỏi nhiều chế độ vận hành phức tạp.

3.1. Cơ chế chuyển mạch giữa ba trạng thái độc lập

Điểm khác biệt lớn nhất của công tắc xoay 3 vị trí ILEC nằm ở việc nó có thêm một vị trí trung gian, thường được quy ước là vị trí OFF hoặc dừng nghỉ. Khi tay vặn nằm ở giữa, tất cả các tiếp điểm thường mở sẽ giữ nguyên trạng thái hở mạch, đảm bảo không có tín hiệu nào được xuất ra. Người dùng có thể vặn sang trái để kích hoạt chế độ A, hoặc vặn sang phải để kích hoạt chế độ B một cách độc lập. Thiết kế này ngăn chặn tuyệt đối tình trạng hai chế độ hoạt động bị kích hoạt cùng một lúc gây chập cháy hệ thống.

Cơ chế ba trạng thái này đặc biệt hữu ích trong các mạch đảo chiều động cơ hoặc chọn nguồn điện dự phòng. Khi thống kê khối lượng vật tư, việc chọn đúng công tắc xoay ILEC 3 vị trí sẽ giúp giảm bớt số lượng nút nhấn rời rạc trên mặt tủ. Thay vì dùng ba nút nhấn riêng biệt cho các lệnh chạy thuận, dừng và chạy nghịch, bạn chỉ cần duy nhất một thiết bị xoay. Điều này không chỉ làm gọn gàng mặt táp lô mà còn giảm thiểu rủi ro đấu nối sai dây trong quá trình thi công.



3.2. Khả năng kết hợp khối tiếp điểm phụ trợ

Để đáp ứng logic điều khiển của ba vị trí, phần đế của thiết bị được thiết kế để gắn cùng lúc nhiều block tiếp điểm:

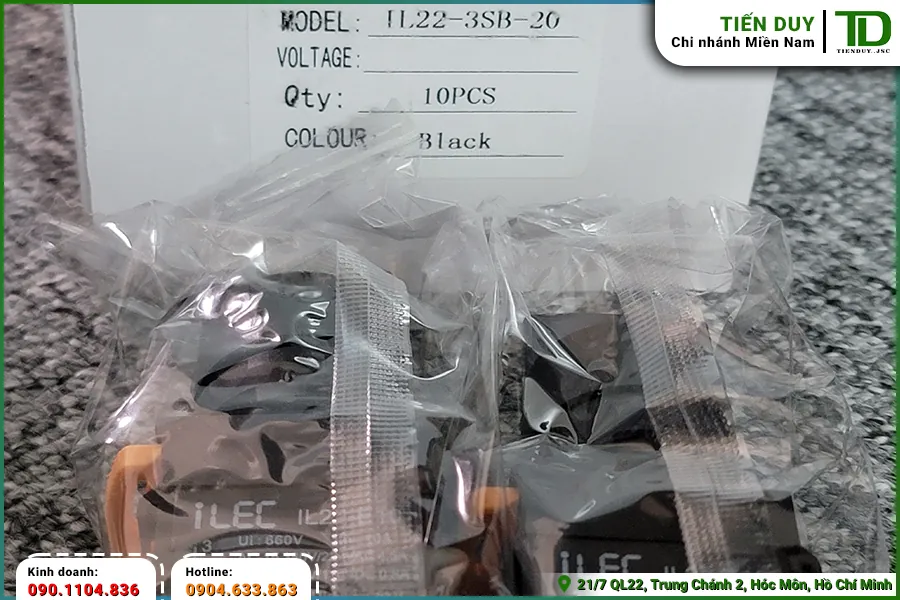

• Mã IL22-3SB-20 được trang bị sẵn 2 tiếp điểm thường mở (2NO) để xuất hai tín hiệu độc lập.
• Mã IL22-3SB-11 cung cấp 1 tiếp điểm thường mở và 1 tiếp điểm thường đóng (1NO – 1NC) cho các mạch phức tạp hơn.
• Người dùng có thể mua thêm các block tiếp điểm rời mã IL22-E10 hoặc IL22-E01 của công tắc xoay ILEC để ghép nối thêm.
• Việc mở rộng tiếp điểm giúp một thao tác vặn có thể điều khiển đồng thời nhiều khởi động từ hoặc rơ le trung gian.

Nếu phòng thu mua đang cần lên dự toán cho các dự án tủ điện lớn, việc tìm kiếm nguồn cung cấp vật tư ổn định là ưu tiên hàng đầu. Hãy liên hệ ngay với Tiến Duy qua hotline 0901.104.836 (Ms Hiền) để nhận báo giá sỉ và kiểm tra tồn kho các dòng công tắc xoay 3 vị trí ILEC. Chúng tôi luôn sẵn sàng hỗ trợ tư vấn các mã hàng phù hợp nhất để tối ưu hóa chi phí sản xuất cho doanh nghiệp của bạn. Hàng hóa luôn có sẵn số lượng lớn tại kho, đáp ứng ngay lập tức tiến độ khẩn cấp của các nhà thầu.



4. Các yếu tố quyết định khi lên danh mục vật tư công tắc xoay

Việc chọn đúng mã hàng không chỉ đảm bảo kỹ thuật mà còn giúp quá trình mua sắm vật tư diễn ra trơn tru. Dưới đây là những tiêu chí quan trọng cần xem xét kỹ lưỡng.

4.1. Xác định chính xác số lượng vị trí cần điều khiển

Yếu tố đầu tiên và quan trọng nhất là phải đọc kỹ sơ đồ nguyên lý để biết mạch điện cần bao nhiêu trạng thái hoạt động. Nếu hệ thống chỉ đơn thuần là bật và tắt hoặc chuyển đổi tự động và bằng tay, bạn nên chọn công tắc xoay ILEC 2 vị trí để tiết kiệm chi phí. Việc sử dụng dư thừa số lượng vị trí không những gây lãng phí ngân sách mà còn làm người vận hành dễ bị nhầm lẫn. Do đó, người làm dự toán cần phối hợp chặt chẽ với bộ phận thiết kế để chốt chính xác thông số này ngay từ đầu.



4.2. Lựa chọn cơ chế tự giữ hoặc tự trả về

Cơ chế hoạt động của tay vặn ảnh hưởng trực tiếp đến sự an toàn của dây chuyền sản xuất. Loại tự giữ thường dùng cho các mạch cấp nguồn liên tục hoặc chọn chế độ làm việc cố định. Trong khi đó, loại tự trả về bằng lò xo lại phù hợp cho các lệnh khởi động tạm thời, tương tự như nút nhấn nhả. Đối với dòng công tắc xoay ILEC 3 vị trí, bạn cần lưu ý kỹ mã hàng vì hãng có cung cấp các tùy chọn tự giữ để đáp ứng đúng nhu cầu này.

Nếu chọn sai cơ chế, máy móc có thể tự động chạy lại ngoài ý muốn khi có điện trở lại sau sự cố mất nguồn. Điều này tiềm ẩn rủi ro tai nạn lao động rất cao tại các nhà máy công nghiệp nặng. Vì vậy, khi thống kê vật tư, các kỹ sư phải ghi chú thật rõ ràng yêu cầu về cơ chế hoạt động bên cạnh mã sản phẩm công tắc xoay ILEC. Sự cẩn trọng này giúp phòng thu mua không phải đổi trả hàng hóa nhiều lần, đảm bảo tiến độ bàn giao tủ điện đúng hạn.



4.3. Yêu cầu về an ninh với dòng có chìa khóa

Tại các trạm bơm nước thải hoặc trạm biến áp, việc giới hạn quyền điều khiển là quy định bắt buộc. Lúc này, việc đưa mã hàng công tắc xoay ILEC có chìa khóa vào danh mục vật tư là giải pháp hoàn hảo nhất. Chỉ những nhân viên bảo trì được cấp phát chìa khóa mới có thể vặn công tắc để thay đổi thông số hệ thống. Khi rút chìa khóa ra, thiết bị sẽ bị khóa cứng ở trạng thái hiện tại, vô hiệu hóa mọi nỗ lực can thiệp từ bên ngoài.



4.4. Tính toán số lượng tiếp điểm NO và NC đi kèm

Số lượng tiếp điểm phụ thuộc hoàn toàn vào số lượng thiết bị chấp hành mà công tắc cần điều khiển cùng lúc. Nếu chỉ cần đóng cắt một cuộn hút khởi động từ, một tiếp điểm 1NO là hoàn toàn đủ dùng. Tuy nhiên, nếu mạch điện yêu cầu vừa đóng thiết bị này vừa ngắt thiết bị kia, bạn bắt buộc phải chọn cấu hình 1NO-1NC. Dòng công tắc xoay 2 vị trí ILEC cung cấp sẵn các mã hàng đáp ứng cả hai trường hợp này, giúp việc lên dự toán trở nên đơn giản hơn.

Trong trường hợp hệ thống mở rộng và cần thêm tín hiệu, bạn không cần phải thay mới toàn bộ thiết bị trên mặt tủ. Chỉ cần đặt mua thêm các block tiếp điểm rời của công tắc xoay ILEC và gắn nối tiếp vào phía sau khối tiếp điểm cũ. Thiết kế module thông minh này giúp các xưởng sản xuất tủ điện tại TP.HCM giải quyết bài toán thay đổi thiết kế vào phút chót một cách cực kỳ linh hoạt. Nó cũng giúp giảm thiểu chi phí lưu kho khi chỉ cần dự trữ các block tiếp điểm chung thay vì lưu trữ quá nhiều mã công tắc hoàn chỉnh.



5. Hướng dẫn đọc mã hàng công tắc xoay ILEC chuẩn xác

Đọc hiểu mã sản phẩm là kỹ năng bắt buộc để tránh sai sót trong quá trình đặt hàng và nghiệm thu vật tư. Quy tắc đặt tên của hãng được xây dựng rất logic và dễ nhớ.

5.1. Quy ước đặt tên cho dòng tay vặn tiêu chuẩn

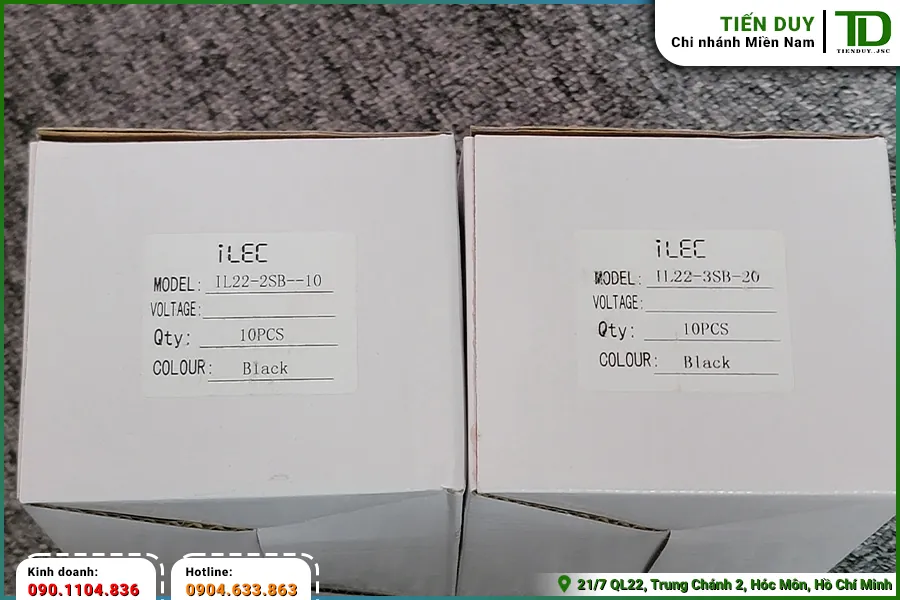

Mã hàng tiêu chuẩn thường bắt đầu bằng cụm IL22, trong đó số 22 thể hiện kích thước lỗ khoét phi 22 thông dụng. Tiếp theo là ký hiệu 2SB dành cho dòng hai vị trí hoặc 3SB dành cho dòng ba vị trí. Phần đuôi của mã số sẽ chỉ định cấu hình tiếp điểm được tích hợp sẵn bên trong thiết bị. Ví dụ, mã IL22-2SB-10 chính là công tắc xoay 2 vị trí ILEC loại tự giữ, đi kèm với một tiếp điểm thường mở.

Nếu phần đuôi là số 11, điều đó có nghĩa là thiết bị được trang bị một tiếp điểm thường mở và một tiếp điểm thường đóng. Đối với dòng ba vị trí, mã đuôi 20 sẽ tương ứng với hai tiếp điểm thường mở. Việc nắm vững các quy tắc này giúp nhân viên thu mua đọc lướt qua báo giá công tắc xoay ILEC là có thể hiểu ngay cấu hình kỹ thuật. Nó cũng hỗ trợ rất nhiều cho bộ phận kho khi tiến hành phân loại và sắp xếp vật tư lên kệ.



5.2. Nhận diện mã sản phẩm tích hợp ổ khóa

Để phân biệt với loại tay vặn bằng nhựa thông thường, hãng thêm chữ K vào ngay sau cụm ký hiệu vị trí. Cụ thể, mã hàng sẽ có dạng IL22-2SBK cho loại hai vị trí và IL22-3SBK cho loại ba vị trí. Khi nhìn thấy chữ K này trong danh mục vật tư, bạn chắc chắn đó là dòng công tắc xoay ILEC có chìa khóa bảo vệ. Các thông số về tiếp điểm ở phần đuôi mã hàng vẫn tuân theo quy tắc tương tự như dòng tiêu chuẩn.



5.3. Cách gọi tên các block tiếp điểm rời

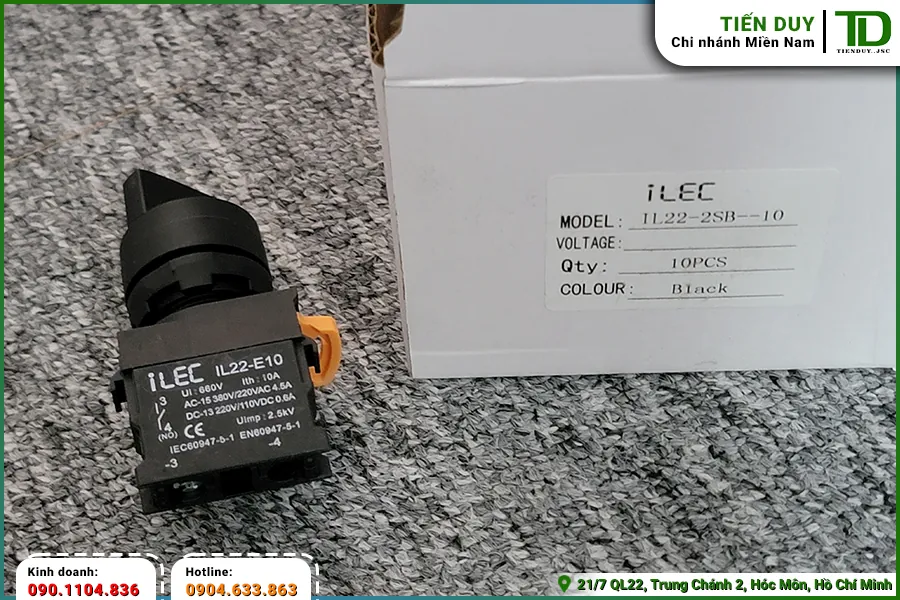

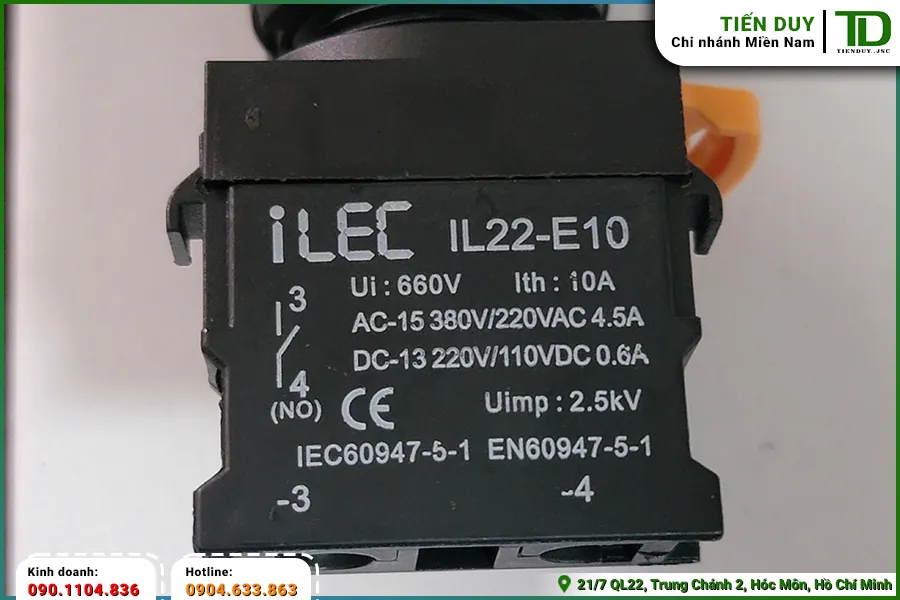

Các khối tiếp điểm bán rời được ký hiệu bằng chữ E kèm theo hai con số chỉ định trạng thái. Mã IL22-E10 đại diện cho một block tiếp điểm thường mở, thường có nút nhấn màu xanh lá cây để dễ nhận diện. Ngược lại, mã IL22-E01 là block tiếp điểm thường đóng, được đánh dấu bằng nút nhấn màu đỏ. Khi lắp ráp công tắc xoay 3 vị trí ILEC, kỹ thuật viên chỉ cần nhìn vào màu sắc này là có thể gắn đúng vị trí mà không cần đo đạc lại.

Sự đồng bộ trong cách đặt mã giúp toàn bộ chuỗi cung ứng từ nhà sản xuất, đại lý phân phối đến xưởng lắp ráp sử dụng chung một ngôn ngữ. Khi cần kiểm tra tồn kho, nhân viên chỉ cần gõ đúng chuỗi ký tự này lên phần mềm quản lý là sẽ có ngay kết quả chính xác. Điều này chứng tỏ công tắc xoay ILEC không chỉ tốt về mặt chất lượng cơ khí mà còn được tối ưu hóa rất tốt cho công tác quản trị vật tư B2B.

6. Phương pháp kiểm tra tồn kho và thay thế thiết bị tương đương

Trong bối cảnh chuỗi cung ứng toàn cầu thường xuyên biến động, việc quản trị rủi ro thiếu hụt vật tư là nhiệm vụ sống còn của các xưởng cơ điện. Khi lên dự toán cho một dự án lớn, phòng thu mua cần yêu cầu nhà cung cấp cập nhật liên tục số lượng tồn kho thực tế của các mã công tắc xoay ILEC. Việc này giúp đảm bảo tiến độ sản xuất không bị đình trệ chỉ vì thiếu một vài linh kiện nhỏ trên mặt tủ. Các tổng kho phân phối lớn như Tiến Duy luôn duy trì một lượng hàng dự trữ an toàn để sẵn sàng bơm hàng cho các đối tác chiến lược bất cứ lúc nào.

Trong trường hợp mã hàng yêu cầu tạm thời hết hàng, kỹ sư điện cần linh hoạt đưa ra phương án thay thế tương đương mà không làm thay đổi nguyên lý mạch. Ví dụ, nếu thiếu mã IL22-2SB-10, bạn hoàn toàn có thể dùng mã IL22-2SB-11 của dòng công tắc xoay ILEC 2 vị trí để thay thế. Khi thi công, công nhân chỉ cần đấu dây vào cặp tiếp điểm thường mở và bỏ trống cặp tiếp điểm thường đóng là hệ thống vẫn hoạt động bình thường. Mặc dù chi phí vật tư có thể nhỉnh hơn một chút, nhưng nó giải quyết được bài toán tiến độ giao hàng khẩn cấp.

Tương tự, việc linh hoạt sử dụng các block tiếp điểm rời cũng là một chiến thuật quản lý kho cực kỳ hiệu quả. Thay vì phải ôm đồm quá nhiều mã hàng nguyên bộ, các xưởng tại TP.HCM thường chỉ nhập số lượng lớn phần đầu vặn và các block tiếp điểm cơ bản. Khi có đơn hàng yêu cầu cấu hình đặc biệt cho công tắc xoay 3 vị trí ILEC, công nhân sẽ tự tay lắp ráp các module này lại với nhau ngay tại xưởng. Phương pháp này giúp giảm thiểu tối đa chi phí vốn đọng trong kho, đồng thời tăng cường khả năng đáp ứng nhanh nhạy trước mọi yêu cầu thiết kế từ chủ đầu tư.
