Công tắc IDEC là thiết bị chuyển mạch xuất xứ Nhật Bản, được ứng dụng rộng rãi để chọn chế độ Auto/Manual hoặc điều khiển đa vị trí trên mặt tủ điện. Các dòng sản phẩm phổ biến bao gồm công tắc xoay IDEC phi 22 (mã YW1S) loại 2 vị trí, 3 vị trí và loại có tích hợp ổ khóa bảo mật (mã YW1K). Thiết bị sử dụng khối tiếp điểm rời (1NO, 1NC) mạ bạc, đảm bảo độ bền cơ học cao khi đóng cắt liên tục. Việc nắm rõ thông số góc xoay và cấu hình tiếp điểm giúp kỹ sư lên danh mục vật tư chính xác, tối ưu hóa quá trình đấu nối và bảo trì cho toàn bộ hệ thống tự động hóa.



1. Thiết bị chuyển mạch IDEC trên bảng điều khiển (Nhật Bản)

Trong các hệ thống tự động hóa công nghiệp, việc lựa chọn chế độ vận hành đóng vai trò cực kỳ quan trọng đối với sự an toàn của dây chuyền. Các dòng thiết bị chuyển mạch đến từ Nhật Bản luôn là ưu tiên hàng đầu nhờ độ tin cậy vượt trội.

1.1. Nguyên lý hoạt động cơ bản của cơ cấu xoay

Thiết bị chuyển mạch cơ khí hoạt động dựa trên nguyên lý thay đổi trạng thái của các cặp tiếp điểm thông qua một trục xoay trung tâm. Khi người vận hành vặn núm điều khiển sang các góc độ khác nhau, cơ cấu cam bên trong sẽ ép hoặc nhả các lá đồng tiếp điểm. Quá trình này giúp đóng hoặc ngắt các mạch điện điều khiển tương ứng một cách dứt khoát và chính xác. So với các loại nút nhấn thông thường, công tắc IDEC cho phép duy trì trạng thái mạch điện mà không cần sử dụng thêm relay tự giữ. Điều này giúp đơn giản hóa đáng kể sơ đồ đấu nối bên trong các tủ điện phân phối.

Lò xo phản hồi bên trong cụm cơ khí được thiết kế với độ cứng vừa phải, tạo ra cảm giác nảy rất rõ ràng khi chuyển nấc. Sự phản hồi lực này giúp người thợ điện nhận biết chắc chắn rằng thao tác chuyển đổi đã được thực hiện thành công. Các vật liệu chế tạo tiếp điểm thường được mạ một lớp hợp kim bạc để chống lại hiện tượng hồ quang điện phát sinh khi đóng cắt tải. Nhờ cấu tạo cơ khí hoàn hảo, thiết bị chuyển mạch IDEC có thể chịu được hàng trăm ngàn lần thao tác mà không bị kẹt hay lỏng lẻo. Sự ổn định này là yếu tố then chốt giúp hệ thống máy móc vận hành trơn tru suốt nhiều năm liền.



1.2. Vai trò chuyển đổi chế độ vận hành trong tủ điện

Trên một bảng điều khiển phức tạp, việc phân định rõ ràng quyền kiểm soát giữa con người và hệ thống tự động là yêu cầu bắt buộc. Thiết bị xoay đóng vai trò như một người gác cổng, quyết định xem tín hiệu điều khiển sẽ được cấp từ PLC hay từ các nút nhấn thao tác tay. Khi xảy ra sự cố cảm biến, kỹ sư có thể lập tức vặn núm xoay để giành lại quyền điều khiển thủ công nhằm bảo vệ cụm cơ khí. Việc hiểu rõ ứng dụng công tắc IDEC giúp các nhà thiết kế bố trí mặt tủ một cách khoa học và trực quan nhất. Một sơ đồ chuyển mạch hợp lý sẽ ngăn chặn triệt để các xung đột tín hiệu gây nguy hiểm cho toàn bộ dây chuyền sản xuất.

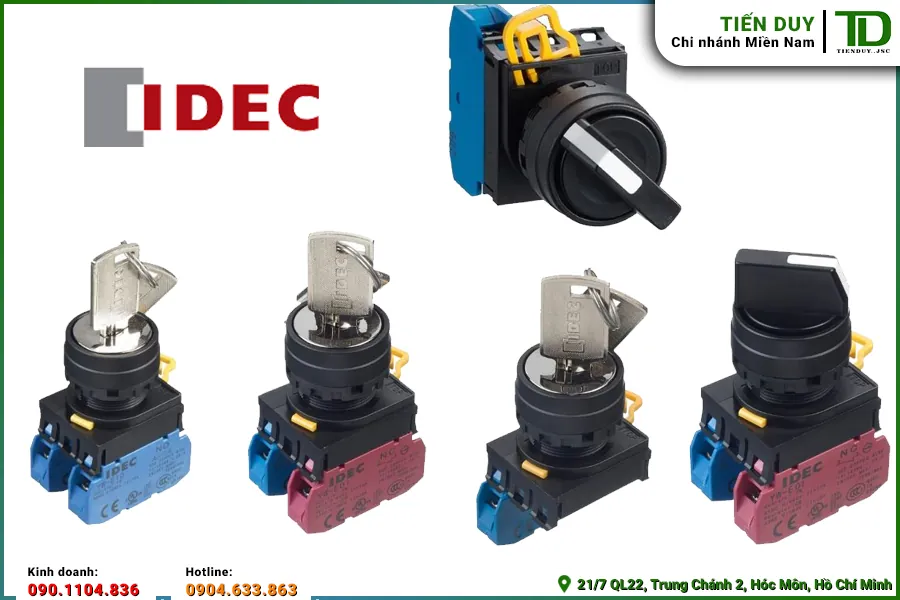

2. Các loại công tắc IDEC phi 22 (Φ22) phổ biến trong dự án

Kích thước lỗ khoét 22mm hiện đang là tiêu chuẩn chung được áp dụng rộng rãi nhất trong khâu gia công vỏ tủ điện. Việc phân loại rõ ràng các dòng sản phẩm giúp kỹ sư dễ dàng thống kê khối lượng vật tư chính xác.

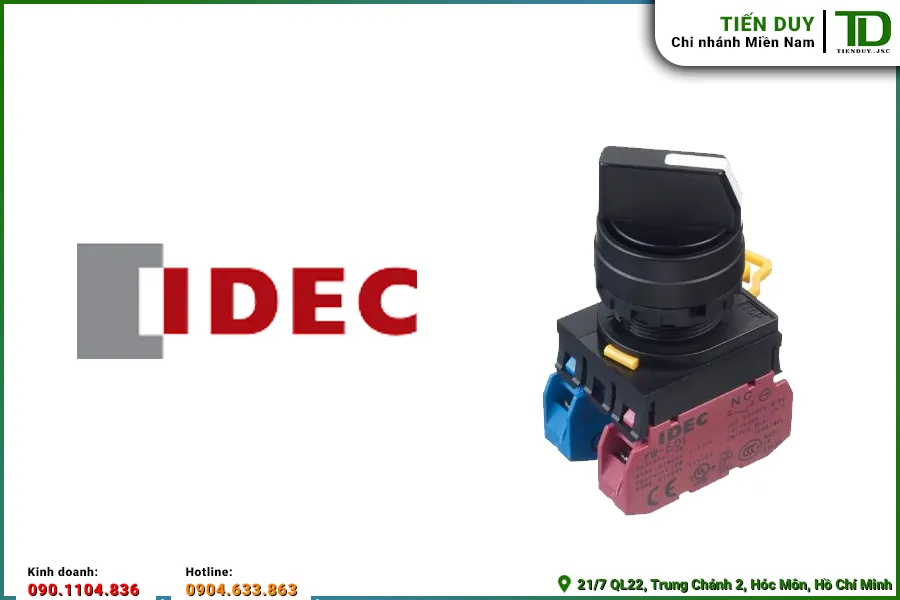

2.1. Dòng sản phẩm 2 vị trí (Mã YW1S)

Dòng sản phẩm mang mã YW1S loại 2 vị trí thường có góc xoay 90 độ, cho phép chuyển đổi qua lại giữa hai trạng thái hoạt động độc lập. Thiết bị này cực kỳ phù hợp cho các ứng dụng cơ bản như bật/tắt nguồn phụ, chọn chế độ chạy tay hoặc chạy tự động cho một động cơ đơn lẻ. Phần núm vặn được thiết kế với các gờ nổi chống trượt, giúp người vận hành dễ dàng thao tác ngay cả khi đang đeo găng tay bảo hộ dính dầu mỡ. Việc sử dụng Công tắc xoay IDEC loại 2 vị trí luôn là giải pháp tối ưu nhất để đơn giản hóa giao diện điều khiển. Các nhà thầu cơ điện thường nhập sẵn mã hàng này số lượng lớn để phục vụ cho nhiều dự án khác nhau.

Cấu hình tiếp điểm đi kèm của dòng 2 vị trí thường rất đơn giản, phổ biến nhất là sử dụng một khối thường mở (1NO) hoặc một khối thường đóng (1NC). Khi núm vặn ở vị trí ban đầu, tiếp điểm giữ nguyên trạng thái mặc định và sẽ đảo chiều khi núm được xoay sang vị trí thứ hai. Sự đơn giản trong nguyên lý hoạt động giúp thợ điện dễ dàng đọc hiểu bản vẽ và tiến hành đấu nối nhanh chóng. Nhờ tính đa dụng cao, công tắc IDEC phi 22 loại 2 vị trí luôn chiếm tỷ trọng lớn trong các bảng dự toán vật tư thiết bị điện. Sự sẵn có của mã hàng này tại các tổng kho cũng giúp đẩy nhanh tiến độ thi công lắp ráp.



2.2. Dòng sản phẩm 3 vị trí đa dụng

Đối với các hệ thống yêu cầu nhiều tùy chọn vận hành hơn, dòng sản phẩm 3 vị trí với góc xoay 45 độ là sự lựa chọn hoàn hảo. Vị trí ở giữa thường được quy định là trạng thái ngắt toàn bộ tín hiệu điều khiển đến các thiết bị chấp hành. Hai vị trí hai bên sẽ tương ứng với hai chế độ hoạt động khác nhau, ví dụ như chạy thuận/chạy nghịch hoặc chọn bơm 1/bơm 2. Để đáp ứng yêu cầu truyền tín hiệu phức tạp, công tắc IDEC 3 vị trí thường được ghép nối với ít nhất hai khối tiếp điểm phụ. Sự linh hoạt này giúp các kỹ sư giải quyết gọn gàng những bài toán điều khiển đa luồng mà không cần tăng thêm số lượng thiết bị trên mặt tủ.

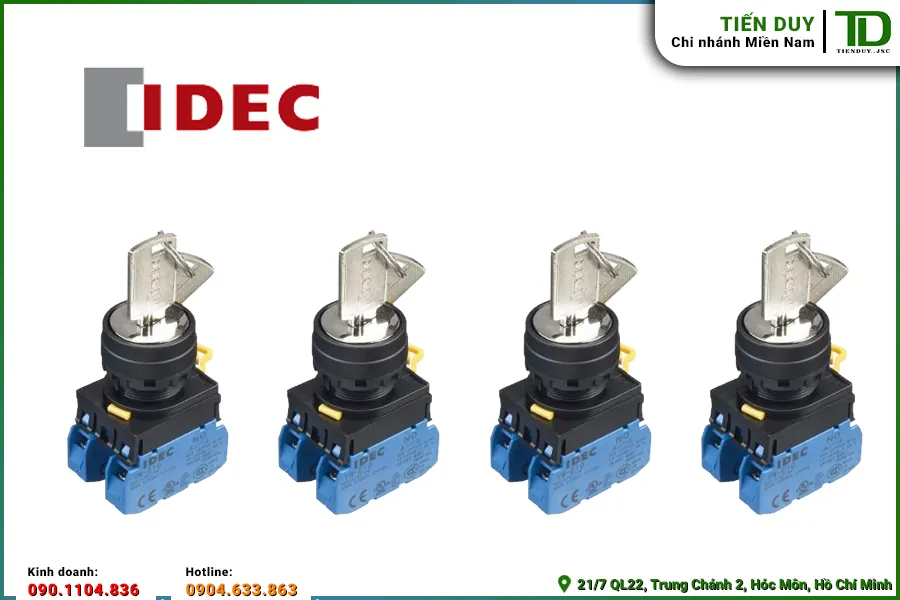

2.3. Loại có tích hợp ổ khóa bảo mật (Mã YW1K)

Trong các nhà máy sản xuất hóa chất hoặc dây chuyền nguy hiểm, việc giới hạn quyền truy cập vào hệ thống điều khiển là quy định bắt buộc. Dòng sản phẩm mang mã YW1K được thiết kế đặc biệt với một ổ khóa cơ khí tích hợp ngay trên trục xoay trung tâm. Chỉ những nhân sự được cấp phát chìa khóa hợp lệ mới có thể cắm vào và thực hiện thao tác chuyển đổi trạng thái mạch điện. Tính năng bảo mật vật lý này của thiết bị chuyển mạch IDEC giúp ngăn chặn triệt để các hành vi can thiệp trái phép từ những người không có chuyên môn. Việc trang bị loại có khóa là minh chứng cho sự tuân thủ nghiêm ngặt các tiêu chuẩn an toàn lao động quốc tế.

Cơ chế rút chìa của dòng sản phẩm này cũng được nhà sản xuất tính toán rất kỹ lưỡng để phù hợp với từng kịch bản vận hành. Tùy thuộc vào mã hàng cụ thể, chìa khóa có thể được rút ra ở tất cả các vị trí, hoặc chỉ được phép rút ra ở vị trí mặc định. Điều này ép buộc người vận hành phải trả hệ thống về trạng thái an toàn trước khi rời khỏi khu vực bảng điều khiển. Khi lên danh mục vật tư cho công tắc xoay IDEC loại có khóa, kỹ sư cần ghi chú rõ ràng yêu cầu về vị trí rút chìa để tránh nhầm lẫn. Sự cẩn trọng trong khâu chọn mã hàng sẽ giúp hệ thống vận hành đúng với triết lý thiết kế ban đầu.



3. Ứng dụng thực tế của công tắc IDEC trong mạch điều khiển

Việc hiểu rõ chức năng của từng loại thiết bị sẽ giúp kỹ sư phát huy tối đa hiệu quả của chúng trong các sơ đồ nguyên lý. Dưới đây là những ứng dụng phổ biến nhất thường gặp trong các dự án công nghiệp.

3.1. Chuyển đổi chế độ Auto/Manual cho trạm bơm

Trong các hệ thống xử lý nước thải hoặc trạm bơm cấp nước, chế độ tự động thường được điều khiển bởi các phao báo mức hoặc cảm biến áp suất. Tuy nhiên, khi cần vệ sinh bể chứa hoặc bảo trì đường ống, người thợ bắt buộc phải chuyển sang chế độ chạy tay để kiểm soát máy bơm trực tiếp. Lúc này, thiết bị xoay 3 vị trí sẽ được sử dụng để cô lập hoàn toàn tín hiệu từ PLC, đảm bảo an toàn tuyệt đối cho người thao tác. Đây là một ứng dụng công tắc IDEC kinh điển nhất mà bất kỳ người thợ điện công nghiệp nào cũng phải nắm vững. Việc chuyển mạch dứt khoát giúp ngăn ngừa hiện tượng bơm chạy ngoài ý muốn gây tràn bể hoặc cạn nước.

Khi núm vặn được chuyển sang vị trí chạy tay, dòng điện sẽ đi qua tiếp điểm phụ và cấp thẳng vào cuộn hút của contactor khởi động động cơ. Ngược lại, ở vị trí tự động, mạch điện sẽ được nối thông với các rơ le trung gian nhận tín hiệu từ bộ điều khiển trung tâm. Vị trí ở giữa đóng vai trò như một vùng đệm an toàn, ngắt toàn bộ điện áp điều khiển để kỹ sư yên tâm kiểm tra tủ điện. Nhờ khả năng chịu tải tốt của các khối tiếp điểm, công tắc IDEC phi 22 có thể đóng cắt trực tiếp các cuộn coil công suất nhỏ mà không sợ dính tiếp điểm. Sự bền bỉ này giúp các trạm bơm hoạt động ổn định xuyên suốt mùa mưa bão.



3.2. Lựa chọn nguồn cấp chính và dự phòng

Đối với các tủ điện phân phối nhỏ hoặc tủ điều khiển chiếu sáng, thiết bị chuyển mạch thường được dùng để chọn nguồn điện lưới hoặc nguồn máy phát. Bằng cách sử dụng loại 2 vị trí kết hợp với hệ thống contactor khóa chéo, kỹ sư có thể tạo ra một bộ chuyển nguồn ATS bán tự động đơn giản và tiết kiệm. Khi nguồn chính bị mất, người trực ca chỉ cần vặn núm xoay để kích hoạt hệ thống lấy điện từ máy phát dự phòng. Thao tác cơ học thông qua công tắc IDEC đảm bảo rằng hai nguồn điện không bao giờ bị đóng trùng nhau gây ra hiện tượng ngắn mạch nghiêm trọng. Giải pháp này cực kỳ phù hợp cho các trạm viễn thông hoặc phòng máy chủ quy mô nhỏ.



3.3. Điều khiển tốc độ động cơ nhiều cấp

Trong các hệ thống quạt thông gió nhà xưởng hoặc băng tải sản phẩm, việc thay đổi tốc độ động cơ thường được thực hiện thông qua biến tần. Thay vì sử dụng màn hình HMI đắt tiền, kỹ sư có thể dùng thiết bị xoay 3 vị trí để kích hoạt các chân chạy cấp tốc độ trên biến tần. Mỗi vị trí xoay sẽ tương ứng với một mức tần số đã được cài đặt sẵn như chạy chậm, chạy trung bình và chạy nhanh. Việc sử dụng thiết bị chuyển mạch IDEC giúp công nhân vận hành dễ dàng thay đổi tốc độ dây chuyền mà không cần can thiệp vào các thông số cài đặt phức tạp. Giao diện thân thiện này giúp giảm thiểu thời gian đào tạo nhân sự mới tại các nhà máy.



3.4. Đảm bảo an toàn qua cơ chế khóa chìa

Tại các khu vực thử nghiệm điện áp cao hoặc hệ thống máy ép thủy lực, việc vô tình khởi động máy có thể dẫn đến những tai nạn thảm khốc. Để phòng ngừa rủi ro này, mạch điều khiển tổng bắt buộc phải đi qua một thiết bị chuyển mạch loại có khóa bảo mật. Người quản đốc ca trực sẽ là người duy nhất giữ chìa khóa và chỉ cấp phép đóng điện khi mọi công tác kiểm tra an toàn đã hoàn tất. Nếu bạn đang cần tư vấn kỹ thuật hoặc kiểm tra tồn kho các mã hàng đặc thù này, hãy liên hệ ngay hotline 0904.633.863 (Mr. Ninh) để được hỗ trợ nhanh chóng. Việc ứng dụng công tắc xoay IDEC có khóa là chốt chặn an toàn cuối cùng bảo vệ tính mạng con người và tài sản doanh nghiệp.

Cơ chế khóa chìa cũng được sử dụng rộng rãi trong các tủ điện điều khiển thang máy hoặc hệ thống phòng cháy chữa cháy. Trong trạng thái bình thường, thiết bị được khóa ở chế độ tự động và chìa khóa được rút ra cất giữ cẩn thận. Khi có hỏa hoạn xảy ra, lính cứu hỏa sẽ sử dụng chìa khóa chuyên dụng để chuyển hệ thống sang chế độ điều khiển bằng tay nhằm phục vụ công tác cứu hộ. Việc hiểu rõ ứng dụng công tắc IDEC trong các tình huống khẩn cấp giúp nhà thầu thiết kế ra những hệ thống đáp ứng đúng tiêu chuẩn phòng cháy chữa cháy hiện hành. Sự tin cậy của thiết bị Nhật Bản luôn là điểm tựa vững chắc trong những thời khắc quyết định.



4. Hướng dẫn đọc thông số kỹ thuật và chọn mã hàng

Việc giải mã chính xác các ký tự trên catalogue là kỹ năng bắt buộc đối với mọi nhân viên vật tư chuyên nghiệp. Dưới đây là các thông số cốt lõi cần nắm vững khi lên dự toán.

4.1. Xác định số vị trí và góc xoay

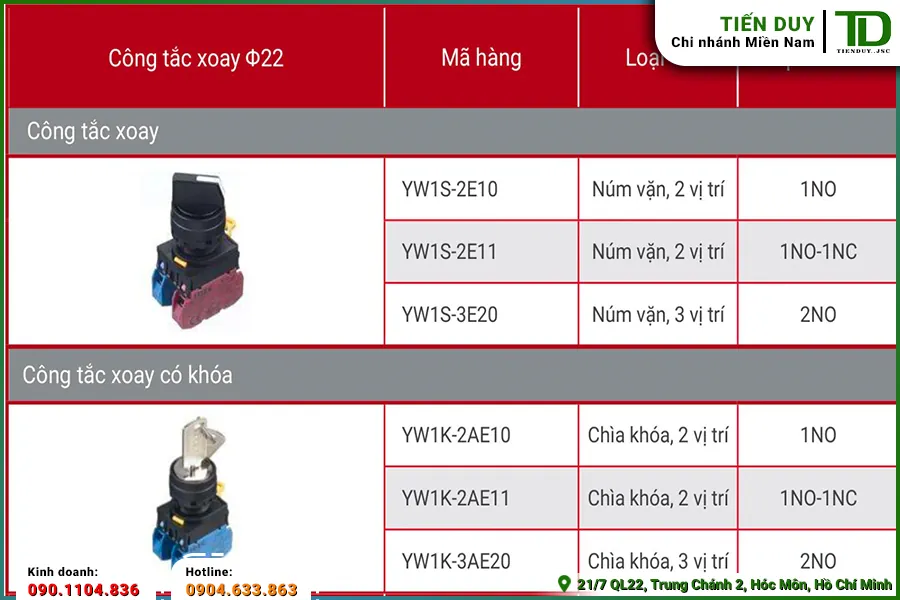

Cụm ký tự đầu tiên trong mã hàng thường thể hiện kích thước lỗ khoét và số lượng vị trí hoạt động của thiết bị. Ví dụ, mã YW1S-2E10 biểu thị đây là dòng sản phẩm phi 22, loại 2 vị trí xoay với góc lệch 90 độ. Nếu chọn sai từ 2 vị trí sang 3 vị trí, người thợ sẽ không thể đấu nối đúng logic hoạt động mong muốn. Do đó, khi lên danh mục vật tư công tắc IDEC, kỹ sư cần đối chiếu cẩn thận các tài liệu sau:

• Bản vẽ nguyên lý mạch điều khiển đã được phê duyệt.
• Bảng thống kê khối lượng vật tư sơ bộ.
• Catalogue thông số kỹ thuật chuẩn từ nhà sản xuất.

Bên cạnh số vị trí, góc xoay và cơ chế tự trả về cũng là những thông số cực kỳ quan trọng cần lưu ý. Một số ứng dụng đặc thù yêu cầu núm vặn tự động nảy về vị trí trung tâm ngay sau khi người dùng buông tay, tương tự như nguyên lý của nút nhấn nhả. Các mã hàng có chức năng tự trả về thường có cấu trúc cơ khí phức tạp hơn và giá thành cũng nhỉnh hơn đôi chút. Việc hiểu rõ cơ chế hoạt động này giúp phòng thu mua đặt đúng mã công tắc IDEC phi 22, tránh tình trạng hàng mua về không đáp ứng được yêu cầu công nghệ. Sự tỉ mỉ trong khâu chọn mã sẽ giúp tiết kiệm rất nhiều thời gian đổi trả hàng hóa.



4.2. Lựa chọn cấu hình tiếp điểm (NO/NC)

Phần đuôi của mã hàng luôn chứa các con số quy định số lượng và chủng loại khối tiếp điểm đi kèm theo thiết bị. Ký hiệu số 10 thường đại diện cho một tiếp điểm thường mở, trong khi số 01 đại diện cho một tiếp điểm thường đóng, và số 11 là sự kết hợp của cả hai. Tùy thuộc vào độ phức tạp của mạch điện, người thiết kế có thể yêu cầu ghép nối thêm nhiều khối tiếp điểm phụ ở phía sau. Việc tính toán đủ số lượng tiếp điểm ngay từ đầu giúp thiết bị chuyển mạch IDEC phát huy tối đa khả năng truyền dẫn tín hiệu. Kỹ sư vật tư cần thống kê chi tiết các block phụ này để đảm bảo không bị thiếu hụt linh kiện khi tiến hành lắp ráp tủ điện.



5. Những lưu ý khi đấu nối và bảo trì thiết bị chuyển mạch

Để duy trì tuổi thọ lâu dài cho hệ thống điều khiển, công tác thi công và bảo dưỡng định kỳ phải được thực hiện đúng quy chuẩn. Dưới đây là những lưu ý quan trọng dành cho đội ngũ kỹ thuật nhà máy.

5.1. Kiểm tra độ chặt của khối tiếp điểm phụ

Trong quá trình vận hành, độ rung lắc từ các động cơ công suất lớn có thể truyền qua vỏ tủ và làm lỏng lẻo các khớp nối cơ khí. Nếu các khối tiếp điểm phụ phía sau không được gài chặt vào ngàm, tín hiệu điện sẽ bị chập chờn gây ra hiện tượng dừng máy đột ngột. Do đó, thợ điện cần dùng tay kiểm tra lại độ chắc chắn của từng block nhựa sau khi hoàn tất công đoạn đấu nối dây dẫn. Việc siết chặt các ốc vít giữ dây cũng là thao tác bắt buộc để ngăn ngừa hiện tượng phóng tia lửa điện tại các điểm tiếp xúc. Sự cẩn thận trong khâu thi công công tắc xoay IDEC sẽ giúp hệ thống hoạt động ổn định và an toàn hơn rất nhiều.



5.2. Vệ sinh bề mặt và chống kẹt cơ khí

Môi trường nhà xưởng thường chứa nhiều bụi bẩn, hơi ẩm và hóa chất ăn mòn lơ lửng trong không khí. Lâu ngày, các tạp chất này có thể bám vào khe hở của trục xoay, làm tăng ma sát và gây ra hiện tượng kẹt cứng núm vặn. Để khắc phục, nhân viên bảo trì cần định kỳ dùng vòi xịt khí nén để thổi sạch bụi bẩn bám trên mặt tủ điện. Việc duy trì môi trường sạch sẽ giúp ứng dụng công tắc IDEC luôn đạt được độ nhạy và độ nảy cơ học hoàn hảo nhất. Tuyệt đối không thực hiện các thao tác sai lầm sau:

• Xịt trực tiếp các loại dầu mỡ bôi trơn không chuyên dụng vào trục xoay.
• Dùng vật cứng cạy mở núm vặn khi bị kẹt cơ khí.
• Tháo rời khối tiếp điểm khi chưa cô lập nguồn điện.



5.3. Lên kế hoạch dự phòng vật tư thay thế

Dù được chế tạo từ những vật liệu cao cấp nhất, các thiết bị cơ khí vẫn có một giới hạn tuổi thọ nhất định sau hàng triệu lần thao tác. Để không làm gián đoạn dây chuyền sản xuất khi có sự cố bất ngờ, phòng vật tư cần duy trì một lượng hàng tồn kho dự phòng hợp lý. Các mã hàng thông dụng như loại 2 vị trí hoặc 3 vị trí tiêu chuẩn nên được lưu trữ sẵn trong kho của nhà máy. Khi phát hiện thiết bị có dấu hiệu lỏng lẻo hoặc tiếp điểm bị rỗ, kỹ sư có thể lập tức xuất kho công tắc IDEC phi 22 để thay thế ngay trong ca trực. Sự chủ động về nguồn vật tư là yếu tố sống còn giúp tối ưu hóa thời gian chạy máy.

Khi tiến hành thay thế, người thợ cần ghi chép lại cẩn thận sơ đồ đấu dây cũ để tránh tình trạng cắm nhầm chân tín hiệu. Việc sử dụng các đầu cốt chữ Y hoặc cốt pin rỗng sẽ giúp quá trình tháo lắp diễn ra nhanh chóng và đảm bảo tính thẩm mỹ cho tủ điện. Sau khi lắp đặt xong, bắt buộc phải dùng đồng hồ vạn năng đo thông mạch để xác nhận các tiếp điểm hoạt động đúng theo vị trí xoay. Việc tuân thủ quy trình bảo trì chuyên nghiệp sẽ giúp kéo dài tuổi thọ cho toàn bộ hệ thống điều khiển.

>>> Xem thêm: IDEC là gì? Tại sao thương hiệu Nhật này được dùng phổ biến cho tủ điện

6. Tối ưu hóa hệ thống tự động hóa với vật tư chuẩn

Việc lựa chọn đúng chủng loại vật tư điều khiển đóng vai trò quyết định đến sự thành bại của mọi dự án tự động hóa công nghiệp. Các sản phẩm xuất xứ từ Nhật Bản luôn mang lại sự an tâm tuyệt đối nhờ chất lượng gia công vượt trội và độ bền bỉ đã được kiểm chứng qua thời gian. Sự đa dạng trong dải sản phẩm giúp các kỹ sư dễ dàng tìm ra giải pháp chuyển mạch phù hợp nhất cho từng bài toán công nghệ đặc thù. Nhờ vậy, thiết bị chuyển mạch IDEC luôn là điểm tựa vững chắc để các nhà thầu cơ điện bảo vệ thành công hồ sơ thiết kế của mình trước chủ đầu tư.

Xét về khía cạnh quản trị chuỗi cung ứng, việc đồng bộ hóa vật tư giúp giảm thiểu đáng kể rủi ro đứt gãy nguồn hàng trong quá trình thi công. Các mã hàng tiêu chuẩn luôn có sẵn tại các tổng kho phân phối lớn, đảm bảo khả năng đáp ứng tiến độ cho những dự án quy mô khổng lồ. Sự minh bạch về hồ sơ chứng từ xuất xứ cũng là một lợi thế cực lớn giúp quá trình nghiệm thu bàn giao công trình diễn ra suôn sẻ. Việc đầu tư vào công tắc xoay IDEC chất lượng cao ngay từ đầu chính là giải pháp bảo vệ uy tín thương hiệu cho các đơn vị thi công chuyên nghiệp.

Để tối ưu hóa chi phí dự toán, phòng mua hàng cần thiết lập mối quan hệ đối tác chiến lược với những nhà phân phối có năng lực thực sự trên thị trường. Việc thường xuyên cập nhật thông tin về các dòng sản phẩm mới giúp doanh nghiệp luôn bắt kịp xu hướng công nghệ điều khiển hiện đại. Sự phối hợp nhịp nhàng giữa bộ phận kỹ thuật và phòng thu mua sẽ tạo ra những bản thống kê khối lượng hoàn hảo nhất. Thương hiệu Tiến Duy luôn tự hào là cầu nối vững chắc, mang những công tắc IDEC chính hãng đến tận tay các nhà thầu Việt Nam.
