Hệ thống trạm biến áp và tủ phân phối đặt ngoài trời tại khu vực siêu đô thị TP.HCM luôn phải gánh chịu bức xạ mặt trời gay gắt kết hợp với những cơn mưa giông đột ngột. Sự thay đổi thời tiết cực đoan này đặt ra một bài toán hóc búa cho các kỹ sư cơ điện trong việc giải phóng khối nhiệt lượng khổng lồ sinh ra từ các linh kiện công suất bên trong. Nhiều nhà thầu phân vân giữa việc đầu tư máy lạnh công nghiệp đắt đỏ hay sử dụng phương pháp đối lưu không khí cưỡng bức truyền thống. Thực tế, việc giải quyết triệt để bài toán có nên dùng quạt tản nhiệt tủ điện ngoài trời hay không phụ thuộc rất lớn vào tư duy thiết kế đường dẫn khí và cấp độ bảo vệ chống nước. Bài viết này sẽ phân tích chi tiết cơ sở kỹ thuật để ứng dụng an toàn giải pháp làm mát bằng quạt cho các công trình điện lộ thiên.



1. Tổng quan về thách thức tản nhiệt cho hệ thống phân phối lộ thiên

Môi trường vận hành ngoài trời luôn ẩn chứa những yếu tố khắc nghiệt tàn phá trực tiếp đến tuổi thọ của các thiết bị điện tự động hóa.

1.1. Tác động kép từ bức xạ mặt trời và nhiệt lượng linh kiện

Các tủ bảng điện đặt ngoài trời thường được chế tạo từ tôn thép dày và sơn tĩnh điện để tăng cường khả năng chống ăn mòn. Dưới cái nắng thiêu đốt của siêu đô thị TP.HCM, bề mặt kim loại này hấp thụ một lượng bức xạ mặt trời cực lớn, biến không gian bên trong thành một lò nung thực sự. Đồng thời, các linh kiện động lực như biến tần, contactor hay máy cắt không khí ACB liên tục tỏa ra nhiệt lượng hao phí khổng lồ trong quá trình mang tải nặng. Sự cộng hưởng từ hai nguồn nhiệt này nhanh chóng đẩy nhiệt độ khoang tủ vượt xa ngưỡng chịu đựng an toàn 50 độ C của các bo mạch điện tử mỏng manh.

Nếu không có cơ chế tản nhiệt hiệu quả, lớp keo bảo vệ vi xử lý trung tâm sẽ bị khô cứng, gây ra hiện tượng treo tín hiệu điều khiển. Các bộ nguồn tổ ong và cụm tụ điện hóa học cũng nhanh chóng bị suy giảm trị số, dẫn đến nguy cơ cháy nổ chập mạch nghiêm trọng. Do đó, việc tìm kiếm một phương án làm mát chủ động nhằm liên tục đẩy khối không khí nóng bức này ra ngoài là nhiệm vụ sống còn. Đây chính là lý do cốt lõi khiến nhiều kỹ sư bắt đầu cân nhắc việc lắp đặt các hệ thống quạt tản nhiệt tủ điện ngoài trời chuyên dụng cho công trình của mình.



1.2. Rủi ro ngưng tụ hơi nước và xâm nhập bụi bẩn

Bên cạnh bài toán về nhiệt độ, sự chênh lệch áp suất và độ ẩm giữa ngày và đêm tại môi trường ngoài trời cũng là một mối đe dọa thầm lặng. Khi nhiệt độ hạ thấp đột ngột vào ban đêm, lượng hơi ẩm tồn đọng bên trong khoang kín sẽ nhanh chóng ngưng tụ thành các giọt nước đọng trên bề mặt thanh cái đồng. Những giọt sương này khi rơi vào các khe cắm terminal của bộ điều khiển PLC sẽ lập tức gây ra hiện tượng ngắn mạch và phóng điện hồ quang phá hủy toàn bộ hệ thống. Bên cạnh đó, các hạt bụi mịn từ khói bụi giao thông và mạt kim loại công nghiệp rất dễ len lỏi qua các khe hở bản lề của vỏ tôn. Sự xâm nhập của bụi bẩn kết hợp cùng độ ẩm sẽ tạo ra một lớp màng bùn dẫn điện, làm mất đi khả năng cách ly an toàn của các vật liệu nhựa ebonit đắt tiền.

2. Giải đáp kỹ thuật có nên dùng quạt tản nhiệt tủ điện ngoài trời

Câu trả lời khẳng định từ các chuyên gia cơ điện đầu ngành là hoàn toàn CÓ thể sử dụng giải pháp quạt tản nhiệt tủ điện ngoài trời nếu tuân thủ đúng các nguyên tắc thiết kế vật lý. Rất nhiều người lầm tưởng rằng việc khoét lỗ trên vỏ tôn để gắn quạt sẽ trực tiếp phá vỡ chỉ số bảo vệ chống nước IP, khiến nước mưa dễ dàng xối thẳng vào các thiết bị mang điện bên trong. Tuy nhiên, rủi ro này chỉ thực sự xảy ra khi các thợ lắp ráp sử dụng mặt nạ nhựa rẻ tiền hoặc gắn động cơ trần trụi mà không có cơ cấu che chắn chuyên dụng. Công nghệ phụ kiện tủ bảng điện ngày nay đã phát triển mạnh mẽ, cung cấp những giải pháp đồng bộ giúp triệt tiêu hoàn toàn nỗi lo thấm dột này.

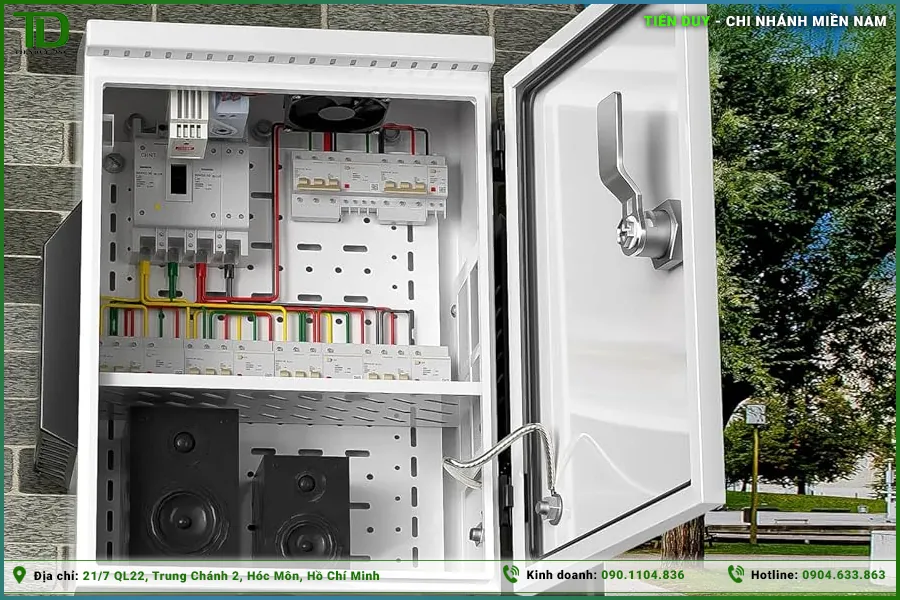

Để ứng dụng thành công thiết bị quạt tản nhiệt tủ điện ngoài trời, nhà thầu bắt buộc phải kết hợp đồng bộ khối động cơ hút với hệ thống miệng gió rèm chớp nghiêng và ron cao su đúc nguyên khối. Khi được thi công khoan cắt chuẩn xác, tổ hợp này không chỉ cho phép luồng không khí nóng thoát ra dễ dàng mà còn tạo thành một mê cung vật lý chặn đứng mọi tia nước phun từ mọi hướng. Hơn nữa, dòng không khí đối lưu liên tục sinh ra từ cụm quạt hút tủ điện ngoài trời sẽ giúp thổi bay hơi ẩm tích tụ, ngăn chặn tuyệt đối hiện tượng đổ mồ hôi bên trong vách kim loại. Nhờ sự tính toán kỹ lưỡng về mặt khí động học, phương pháp này đã được ứng dụng vô cùng rộng rãi tại hàng ngàn trạm biến áp hạ thế trên khắp cả nước.



3. Cấu tạo hệ thống quạt hút kết hợp miệng gió rèm chớp

Để đảm bảo tính năng chống chịu thời tiết cực đoan, cụm thiết bị làm mát này bao gồm nhiều lớp linh kiện liên kết chặt chẽ với nhau từ trong ra ngoài.

3.1. Cơ chế đối lưu không khí cưỡng bức một chiều

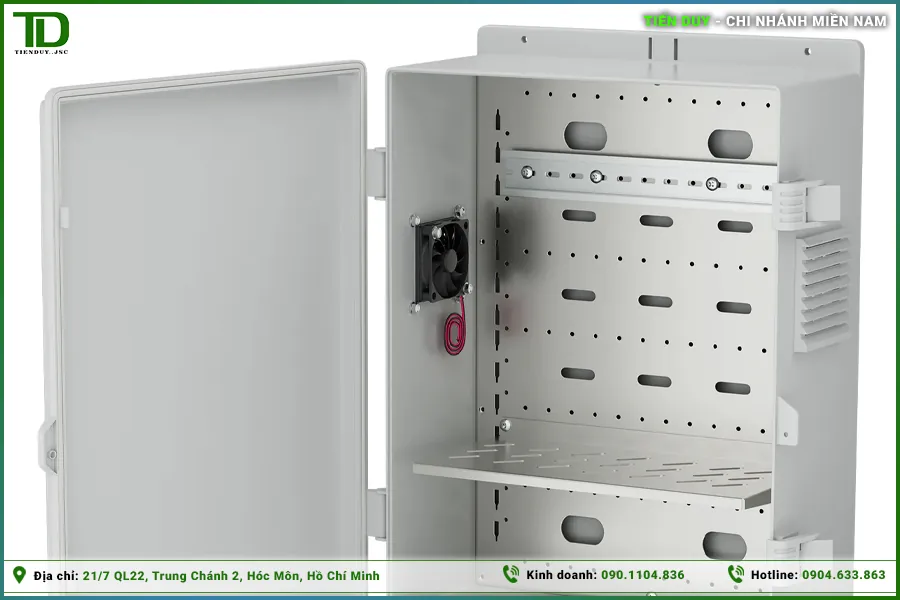

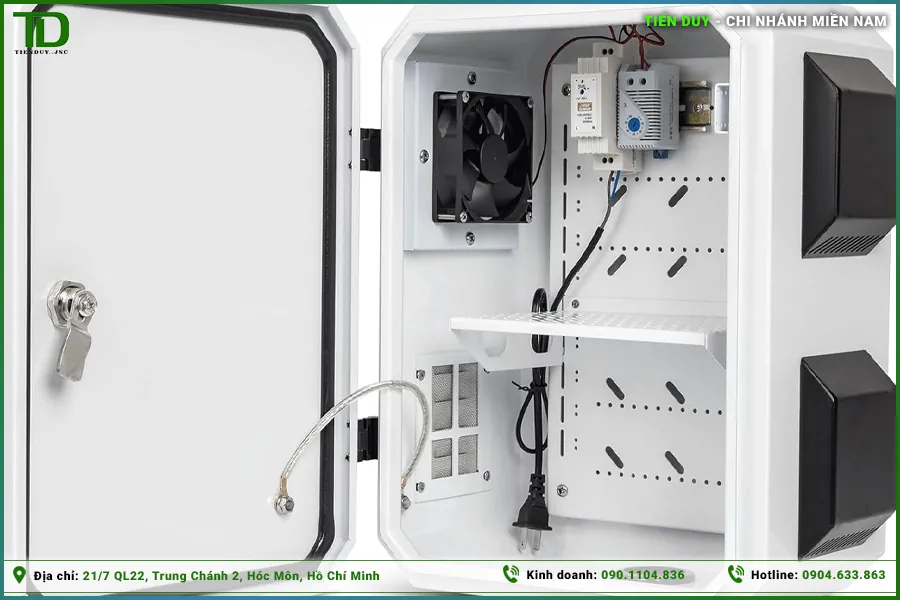

Một hệ thống quạt tản nhiệt tủ điện ngoài trời đạt chuẩn luôn được thiết kế để tạo ra luồng gió lưu thông theo một chiều nhất định nhằm kiểm soát hoàn toàn hướng đi của bụi bẩn. Quạt hút công suất lớn sẽ được bố trí ở vị trí cao nhất trên cánh tủ, làm nhiệm vụ hút không khí nóng nhẹ bốc lên và tống mạnh ra ngoài môi trường. Ở mặt vách đối diện sát mặt đáy, một cụm miệng gió tủ điện thụ động sẽ mở đường cho luồng không khí tươi mát mẻ hơn tràn vào để thế chỗ không gian trống. Sự luân chuyển nhịp nhàng này tạo ra một áp suất âm nhẹ bên trong vỏ thép, kéo luồng gió đi lướt qua toàn bộ bề mặt tản nhiệt nhôm của biến tần. Cấu trúc khí động học một chiều thông minh này giúp triệt tiêu triệt để các điểm mù nhiệt độ cục bộ, giữ cho khoang tủ luôn ở trạng thái thông thoáng nhất.



3.2. Thiết kế miệng gió rèm chớp nghiêng chống tạt nước mưa

Linh hồn làm nên khả năng kháng nước siêu việt của cụm quạt tản nhiệt tủ điện ngoài trời nằm ở chi tiết mặt nạ rèm chớp lắp đặt phơi ra ngoài cùng. Khác với các loại lưới đan chéo thông thường mỏng manh, rèm chớp công nghiệp được đúc ép từ nhựa chống cháy siêu cứng với các lá sách xếp chồng lên nhau nghiêng một góc 45 độ hướng thẳng xuống đất. Thiết kế hình học tinh tế này hoạt động như một hệ thống mái ngói thu nhỏ, buộc các hạt nước mưa trượt tuột xuống dưới mà không thể hắt ngược vào khe hở động cơ. Thậm chí khi phải đối mặt với những cơn giông lốc kèm gió giật tạt ngang tại các khu vực trống trải, cấu trúc này vẫn chứng minh được sự kiên cố của một hệ thống tản nhiệt an toàn.

Để gia tăng thêm cấp độ bảo vệ chống thấm, mép tiếp xúc giữa khung viền của miệng gió và mặt tôn cắt lỗ luôn được chèn thêm một dải ron cao su non đệm kín. Khi kỹ thuật viên cơ khí siết chặt hệ thống ốc vít, lớp cao su này sẽ bị ép dẹp ra, lấp đầy mọi khoảng hở vi mô li ti do bề mặt kim loại không bằng phẳng tạo ra. Sự kết hợp hoàn hảo giữa rèm nhựa nghiêng 45 độ và đường ron cao su kháng thời tiết giúp cụm phụ kiện duy trì chuẩn bảo vệ tối thiểu từ IP54 lên đến IP55 chống bụi nước dội.



3.3. Vai trò của lưới lọc bụi và màng chắn côn trùng

Giấu ngay phía sau lớp rèm chớp nhựa chống nước chính là tấm lưới lọc bụi tủ điện, một linh kiện tuy nhỏ bé nhưng đóng vai trò gác cổng vô cùng quan trọng. Lớp màng lọc này thường được dệt từ các sợi tổng hợp ép mỏng dạng gợn sóng nhằm tối đa hóa diện tích tiếp xúc giữ lại các mạt bụi thô và sợi tơ lơ lửng trong gió. Việc ngăn chặn triệt để cặn bẩn bám vào cánh lõi stator và các rãnh tản nhiệt của bo mạch giúp kéo dài chu kỳ bảo dưỡng định kỳ cho toàn bộ hệ thống cơ điện. Thêm vào đó, thiết kế các lỗ tổ ong li ti trên màng lọc cũng là một rào cản vật lý tuyệt vời nhằm từ chối sự xâm nhập của các loài sinh vật phá hoại. Nếu thiếu đi tấm lưới bảo vệ này, thằn lằn hoặc ong vò vẽ rất dễ chui qua các khe của quạt tản nhiệt tủ điện ngoài trời để làm tổ ấm, gây ra những sự cố chập nổ bo mạch kinh hoàng.



4. Đánh giá ưu nhược điểm của phương pháp làm mát bằng quạt

Bất kỳ một giải pháp kỹ thuật nào cũng mang trong mình những thế mạnh vượt trội đi kèm với một vài giới hạn ứng dụng nhất định trong thực tế.

4.1. Tối ưu hóa chi phí đầu tư ban đầu so với máy lạnh

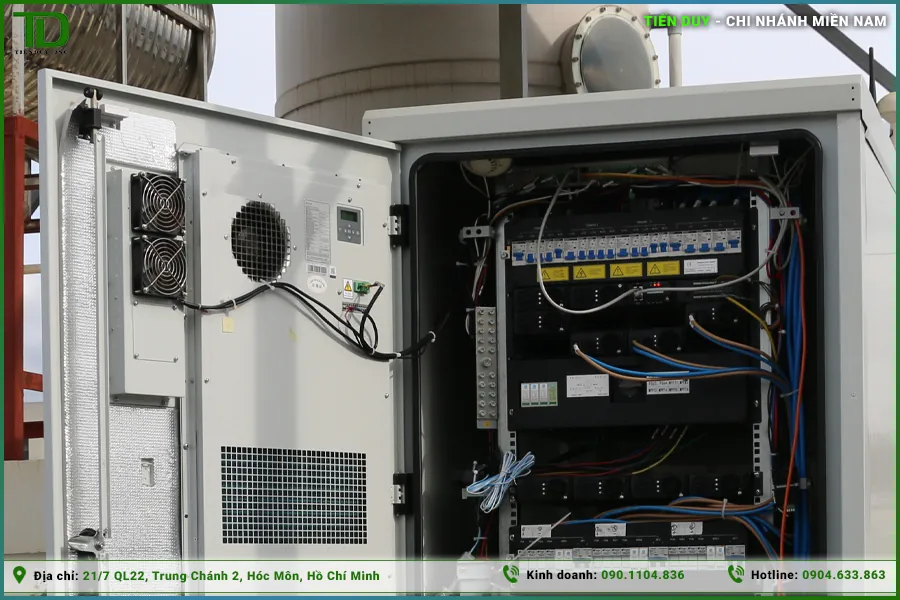

Khi đặt lên bàn cân kinh tế, việc ứng dụng quạt tản nhiệt tủ điện ngoài trời mang lại lợi thế tiết kiệm chi phí cực kỳ rõ rệt cho các nhà thầu thi công dự án lớn. Một bộ máy điều hòa không khí chuyên dụng cho tủ công nghiệp thường có giá trị đầu tư vô cùng đắt đỏ, tiêu tốn lượng điện năng khổng lồ và yêu cầu hệ thống ống đồng rườm rà. Ngược lại, chi phí để mua sắm trọn bộ quạt hút gió kèm mặt nạ rèm chớp chỉ bằng một phần mười so với điều hòa nhiệt độ, giúp giảm tải áp lực tài chính rất lớn. Đặc biệt với mạng lưới trạm phân phối chiếu sáng trải dài hàng chục km trên các tuyến đường cao tốc, phương án tản nhiệt cưỡng bức này là sự lựa chọn khả thi nhất đáp ứng được tiêu chí kinh tế lẫn kỹ thuật.



4.2. Dễ dàng triển khai thi công và bảo dưỡng định kỳ

Thiết kế cơ khí đơn giản nguyên khối của hệ thống quạt hút tủ điện ngoài trời cho phép đội ngũ thợ điện dễ dàng lắp ráp trực tiếp ngay tại xưởng gia công vỏ tôn hoặc tại công trường. Quá trình bảo dưỡng hệ thống làm mát này cũng diễn ra vô cùng nhanh gọn mà không cần phải gọi đến sự trợ giúp của các chuyên gia điện lạnh phức tạp. Kỹ thuật viên bảo trì chỉ cần mở lẫy ngàm nhựa phía trước mặt nạ, tháo rời tấm lưới lọc bụi tủ điện ra giặt sạch với nước xà phòng rồi phơi khô là có thể gài vào tái sử dụng ngay lập tức. Tính linh hoạt và độc lập trong khâu vận hành định kỳ này giúp bộ phận cơ điện nhà máy tiết kiệm được vô số giờ công lao động quý giá.



4.3. Giới hạn khi nhiệt độ môi trường xung quanh quá cao

Điểm yếu lớn nhất của phương pháp sử dụng quạt tản nhiệt tủ điện ngoài trời là hiệu năng của chúng phụ thuộc hoàn toàn vào mức nhiệt độ của bầu không khí xung quanh trạm biến áp. Quạt cơ điện chỉ làm nhiệm vụ di chuyển không khí chứ không có chức năng hạ nhiệt độ luồng khí nén bằng dung môi môi chất lạnh như nguyên lý của máy điều hòa. Nếu trạm điện được đặt giữa bãi hoang mạc không có mái che với nhiệt độ không khí lên tới 45 độ C, luồng gió hút vào khoang tủ cũng mang mức nhiệt lượng hầm hập tương đương. Trong những điều kiện nắng nóng cực đoan như vậy, thiết bị quạt hút sẽ không đủ sức làm mát cho các thiết bị biến tần nhạy cảm, buộc kỹ sư phải thiết kế lại giải pháp cách nhiệt vách tủ.



4.4. Rủi ro giảm cấp bảo vệ IP nếu khoét lỗ sai kỹ thuật

Dù cụm quạt tản nhiệt chống nước có thiết kế chất lượng cao đến đâu, hiệu quả kháng thấm cuối cùng vẫn bị quyết định bởi tay nghề khoét lỗ của thợ cơ khí vỏ tủ. Nếu lỗ đột trên cánh tôn bị lệch kích thước tiêu chuẩn, méo mó hoặc bề mặt kim loại xung quanh bị lượn sóng không phẳng, lớp ron cao su sẽ không thể ép sát tuyệt đối. Khoảng hở siêu nhỏ ngoài ý muốn này chính là tử huyệt để mao dẫn nước mưa hoặc hơi ẩm thẩm thấu ngược vào bên trong khoang điện mỗi khi giông bão lớn ập đến. Do đó, việc sử dụng máy cắt laser CNC chuẩn xác bề mặt và bôi thêm một đường keo silicon trung tính quanh viền miệng gió tủ điện là biện pháp bảo vệ dự phòng luôn được khuyến cáo.



5. Ứng dụng kết hợp bộ điều khiển nhiệt độ thermostat

Việc tự động hóa quá trình đóng cắt cụm quạt hút gió là bước thiết kế thông minh nhằm tối ưu hóa hiệu năng và kéo dài tuổi thọ cho vật tư.

5.1. Nguyên lý tự động đóng cắt theo ngưỡng nhiệt độ cài đặt

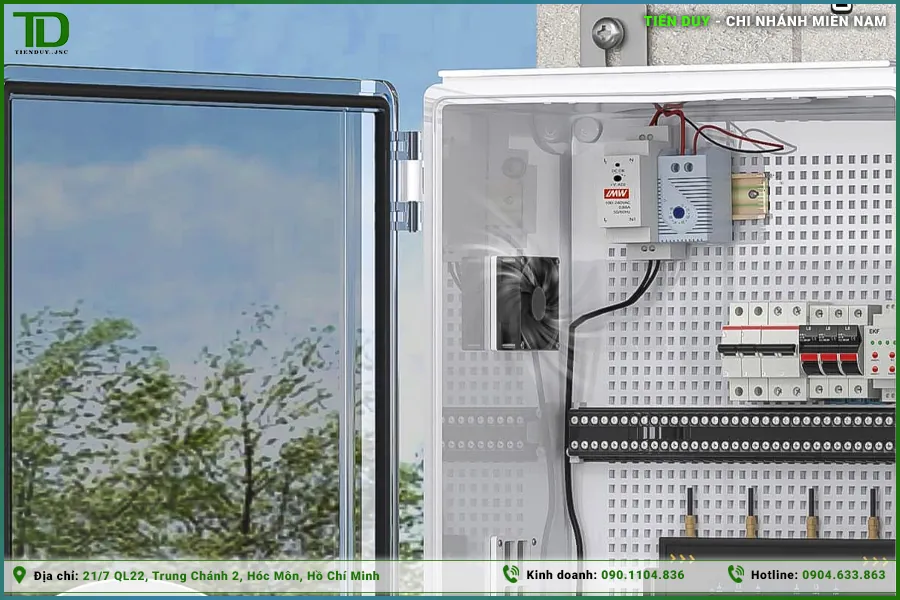

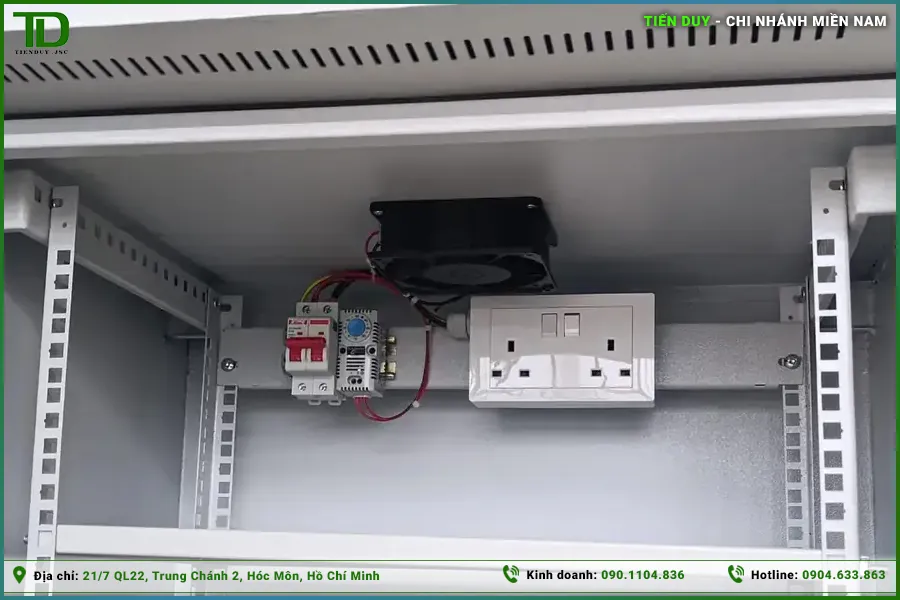

Để tránh tình trạng hệ thống quạt tản nhiệt tủ điện ngoài trời phải chạy ròng rã hao mòn suốt ngày đêm, các kỹ sư thường đấu nối tiếp nguồn điện của quạt thông qua một bộ thermostat cảm biến nhiệt. Bộ điều khiển nhỏ gọn này chứa một thanh kim loại lưỡng kim bimetal siêu nhạy, có khả năng uốn cong vật lý ngay khi nhiệt độ môi trường xung quanh thay đổi. Người kỹ thuật viên có thể dễ dàng vặn núm xoay bằng tua vít để cài đặt mức nhiệt độ kích hoạt mong muốn, thông thường là 35 độ C đối với vỏ tủ phơi nắng. Khi bức xạ mặt trời buổi trưa nung nóng vách kim loại làm nhiệt độ vượt qua ngưỡng này, tiếp điểm của thermostat sẽ tự động sập lại đóng điện kích hoạt cụm động cơ quạt hút ngay tức thì.



5.2. Tối ưu hóa tuổi thọ động cơ quạt và ngăn chặn hút ẩm ban đêm

Cơ chế đóng cắt theo chu kỳ thông minh của thermostat không chỉ giúp tiết kiệm điện năng tiêu thụ hao phí mà còn giúp hệ thống vòng bi của quạt tản nhiệt tủ điện ngoài trời có thời gian nghỉ ngơi hạ nhiệt. Hơn thế nữa, vào thời điểm nửa đêm khi sương xuống dày đặc và nhiệt độ hạ thấp đột ngột, bộ thermostat sẽ tự động ngắt mạch khiến cụm cánh quạt ngừng quay hoàn toàn. Nếu động cơ vẫn tiếp tục hoạt động trong điều kiện độ ẩm cao này, chúng sẽ vô tình hút một lượng sương mù ẩm ướt lớn vào trong vỏ tủ, tạo ra nguy cơ đọng nước trên các bo mạch. Sự phối hợp nhịp nhàng giữa quạt đối lưu và bộ cảm biến nhiệt độ tự động này tạo nên một hệ sinh thái làm mát thông minh, bảo vệ hệ thống điện khỏi mọi biến động thời tiết khắc nghiệt.



6. Các câu hỏi thường gặp về quạt tản nhiệt tủ điện ngoài trời

Dưới đây là phần giải đáp chi tiết cho những thắc mắc phổ biến nhất của các kỹ sư và nhà thầu cơ điện khi thiết kế hệ thống làm mát lộ thiên.

Hỏi: Làm thế nào để chọn được kích thước miệng gió tủ điện phù hợp với công suất của quạt?

Đáp: Kích thước của miệng cửa lấy gió tươi vào (cửa thụ động) bắt buộc phải lớn hơn hoặc ít nhất bằng với diện tích của khung quạt tản nhiệt tủ điện ngoài trời ở hướng cửa xả. Nếu sử dụng miệng gió lấy khí quá nhỏ so với thiết kế, luồng không khí hút vào sẽ bị tiết lưu tạo ra sức cản lớn, khiến động cơ quạt phải ép tải dẫn đến phát ra tiếng rít ồn ào. Hơn nữa, việc thiếu hụt lưu lượng khí mát sẽ làm suy giảm nghiêm trọng khả năng tản nhiệt cưỡng bức, khiến bo mạch bên trong vẫn bị nung nóng. Do đó, các kỹ sư thiết kế thường ưu tiên chọn miệng lấy gió có kích thước lớn hơn một cấp so với quạt hút để đảm bảo luồng đối lưu luôn thông thoáng mượt mà nhất.

Hỏi: Có nên lắp đặt cả quạt thổi vào và hút ra cùng lúc trên một mặt tủ điện không?

Đáp: Trong trường hợp tủ phân phối có kích thước không gian quá lớn và mật độ linh kiện phát nhiệt dày đặc, việc kết hợp một quạt thổi ở gầm và một quạt hút ở nóc tủ là phương án tối ưu tuyệt đối. Sự kết hợp lực đẩy và kéo này tạo ra một cột áp khí động học cực mạnh, ép luồng gió di chuyển nhanh chóng dọc theo bề mặt của khối thiết bị biến tần. Tuy nhiên, cả hai hệ thống quạt tản nhiệt tủ điện ngoài trời này đều phải được trang bị mặt nạ rèm chớp chống nước hướng xuống để đảm bảo không vi phạm tiêu chuẩn an toàn IP. Đồng thời, lưu lượng gió CFM của chiếc quạt làm nhiệm vụ hút ra phải được chọn lớn hơn một chút so với quạt cấp khí vào để tránh hiện tượng dội khí gây phình áp suất bên trong lớp vỏ tôn.

Hỏi: Bao lâu thì cần vệ sinh tấm lưới lọc bụi tủ điện một lần đối với hệ thống ngoài trời?

Đáp: Chu kỳ bảo dưỡng lau chùi cho hệ thống tản nhiệt phụ thuộc hoàn toàn vào mức độ ô nhiễm của không khí tại khu vực lắp đặt trạm biến áp. Đối với các hệ thống điện nằm gần mỏ đá, công trường xây dựng hoặc nhà máy xi măng, thợ bảo trì cần tiến hành tháo giặt tấm lưới lọc bụi tủ điện định kỳ ít nhất một tháng một lần. Đối với các khu vực đường phố dân cư ít khói mù hơn, chu kỳ vệ sinh này có thể kéo dài linh hoạt lên ba đến sáu tháng để giảm thiểu chi phí nhân công. Việc lười biếng để lớp mạt bụi bít kín các lỗ thoát khí quá lâu sẽ làm liệt hoàn toàn lực hút của hệ thống quạt, biến tủ điện thành một chiếc lò nung khép kín làm tan chảy mọi linh kiện đắt tiền.
