1. Giới thiệu: Vì sao chọn đúng kích thước máng điện nhựa lại quan trọng?

Trong thi công tủ điện, máng điện nhựa (PVC Cable Duct) là bộ phận giúp gom gọn dây điện, bảo vệ hệ thống, đảm bảo an toàn và tính thẩm mỹ. Tuy nhiên, nếu chọn sai kích thước máng — quá nhỏ hoặc quá lớn — sẽ ảnh hưởng nghiêm trọng đến khả năng tản nhiệt, bố trí dây và độ bền hệ thống.

Vì vậy, việc chọn kích thước máng điện nhựa phù hợp cho từng loại tủ điện không chỉ giúp thi công gọn gàng, mà còn thể hiện sự chuyên nghiệp của đơn vị thi công.
Bài viết dưới đây, TIENDUY.,JSC sẽ hướng dẫn anh em kỹ sư cách chọn máng điện nhựa chuẩn kỹ thuật, bền, gọn, đẹp và tiết kiệm nhất.

2. Tổng quan về máng điện nhựa và cấu tạo cơ bản

2.1 Máng điện nhựa là gì?

Máng điện nhựa là loại máng dẫn dây được làm từ nhựa PVC chống cháy, có thiết kế hình hộp chữ nhật, bên trong dùng để chứa và cố định dây điện trong các tủ điều khiển, tủ ATS, tủ phân phối hay hệ thống điện nhà xưởng.

So với ống luồn dây điện, máng điện nhựa có ưu điểm dễ lắp đặt, mở nắp nhanh và linh hoạt trong việc rẽ nhánh, thay dây.

2.2 Cấu tạo cơ bản của máng điện nhựa

Một máng điện nhựa tiêu chuẩn gồm 2 phần chính:

• Thân máng: có rãnh dọc hai bên (dạng răng lược) giúp cố định dây điện gọn gàng.
• Nắp máng: có thể tháo lắp dễ dàng, bảo vệ dây khỏi bụi và côn trùng.

Chất liệu: Nhựa PVC cao cấp, chống cháy lan, chịu nhiệt tốt.
Màu sắc phổ biến: ghi xám, trắng hoặc xanh nhạt (tùy thương hiệu).
Kích thước: Đa dạng từ 25×25 mm đến 150×100 mm.

3. Phân loại máng điện nhựa phổ biến

Gợi ý chọn nhanh:

• Tủ nhỏ – điện nhẹ: máng kín 25×25 hoặc 25×40 mm
• Tủ điều khiển: máng răng lược 50×50 hoặc 60×40 mm
• Tủ công nghiệp: máng công nghiệp 80×60 – 150×100 mm

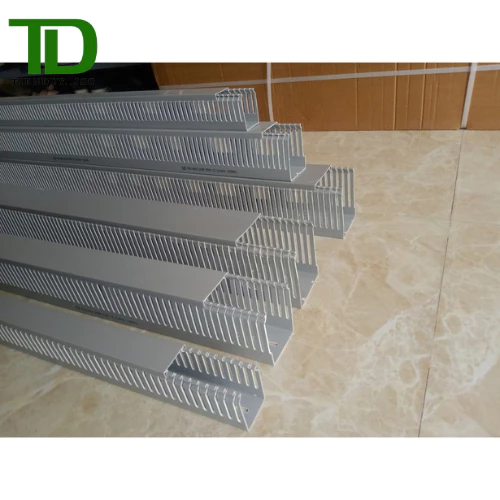

Máng Nhựa Đi Dây Tủ Điện

4. Cách tính toán kích thước máng điện nhựa chuẩn kỹ thuật

Để chọn được máng điện nhựa phù hợp, anh em cần xác định:

1. Tổng tiết diện dây điện trong tủ
2. Mật độ dây chiếm trong máng (không vượt 70%)
3. Khoảng dự phòng phát sinh (tối thiểu 30%)


4.1 Bước 1: Tính tổng tiết diện dây

Ví dụ hệ thống có:

• 10 sợi dây nguồn 2.5 mm²
• 20 sợi dây điều khiển 1.5 mm²
• 15 sợi dây tín hiệu 0.75 mm²

Tổng tiết diện:
(10×2.5) + (20×1.5) + (15×0.75) = 25 + 30 + 11.25 = 66.25 mm²

Nhân thêm 50% dự phòng → ~100 mm² tổng tiết diện dây.

4.2 Bước 2: Quy đổi sang kích thước máng

Quy tắc vàng:

• Diện tích dây chiếm tối đa 70% thể tích máng.
• Dự trù thêm 20–30% để dễ thay dây, tránh quá tải.

4.3 Bước 3: Khoảng cách và bố trí máng trong tủ

• Khoảng cách giá đỡ máng: 1–1.5 m
• Chiều cao đặt máng: khoảng 1/3 – 1/2 chiều cao tủ
• Điểm rẽ dây: dùng phụ kiện góc L, chữ T hoặc nối co chuyên dụng để đảm bảo độ an toàn và thẩm mỹ.

5. 5 sai lầm thường gặp khi chọn kích thước máng điện nhựa

6. Bảng giá máng điện nhựa tham khảo 2025

Lưu ý: Giá trên có thể thay đổi theo thương hiệu (Fuji, IDEC, Chint, Tomta, Chaer) và số lượng đặt hàng tại TIENDUY.,JSC.

7. Cách chọn máng điện nhựa theo từng loại tủ điện

8. Lợi ích khi mua máng điện nhựa tại TIENDUY.,JSC

• Phân phối chính hãng: Fuji, IDEC, Chint, Tomta, Chaer

• Đa dạng kích thước và phụ kiện: co, góc, nắp, nối, kéo cắt máng

• Tư vấn kỹ thuật miễn phí theo từng loại tủ điện

• Giá sỉ cạnh tranh – giao hàng toàn quốc

• Hỗ trợ thi công tận nơi cho các dự án và công trình lớn

Cam kết từ TIENDUY.,JSC:

“Chúng tôi không chỉ cung cấp sản phẩm – chúng tôi cung cấp giải pháp điện hoàn thiện, tối ưu và an toàn nhất cho công trình của bạn.”

9. Kết luận

Chọn đúng kích thước máng điện nhựa không chỉ giúp tủ điện bền, gọn, đẹp mà còn đảm bảo an toàn vận hành và dễ dàng mở rộng trong tương lai.
Với kinh nghiệm hơn 10 năm cung cấp thiết bị điện công nghiệp, TIENDUY.,JSC tự hào là đối tác tin cậy của hàng trăm kỹ sư và nhà thầu điện trên toàn quốc.
